Alfa Romeo Giulietta 2013 Brugs- og vedligeholdelsesvejledning (in Danish)

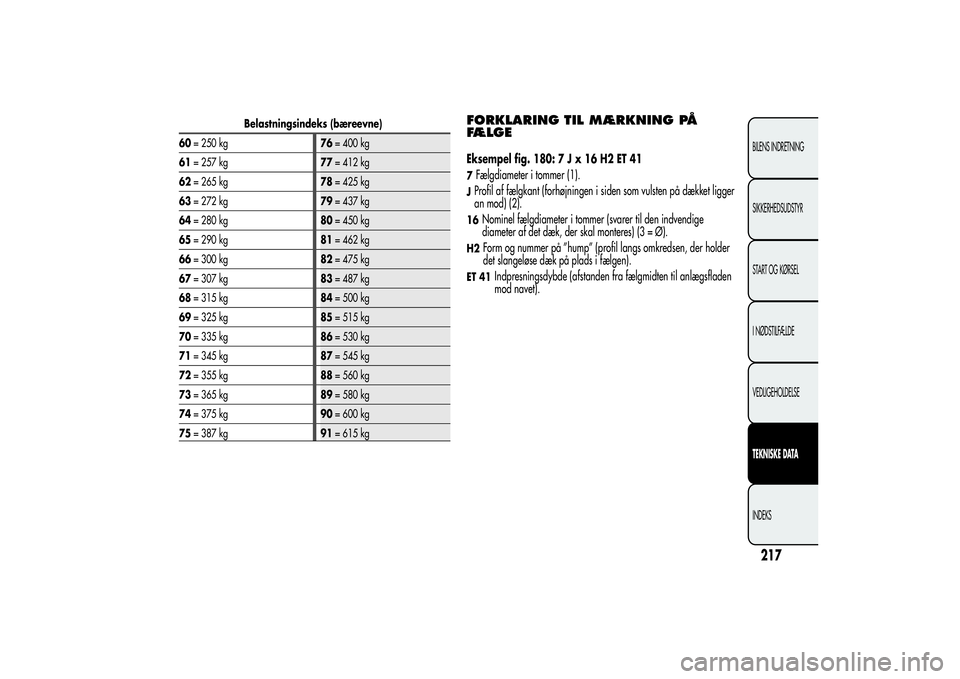

Belastningsindeks (bæreevne)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
FORKLARING TIL MÆRKNING PÅ
FÆ L G EEksempel fig. 180:7Jx16H2ET417Fælgdiameter i tommer (1).JProfil af fælgkant (forhøjningen i siden som vulsten på dækket ligger
an mod) (2).16
Nominel fælgdiameter i tommer (svarer til den indvendige
diameter af det dæk, der skal monteres) (3 = Ø).
H2
Form og nummer på ”hump” (profil langs omkredsen, der holder
det slangeløse dæk på plads i fælgen).
ET 41
Indpresningsdybde (afstanden fra fælgmidten til anlægsfladen
mod navet).
217BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

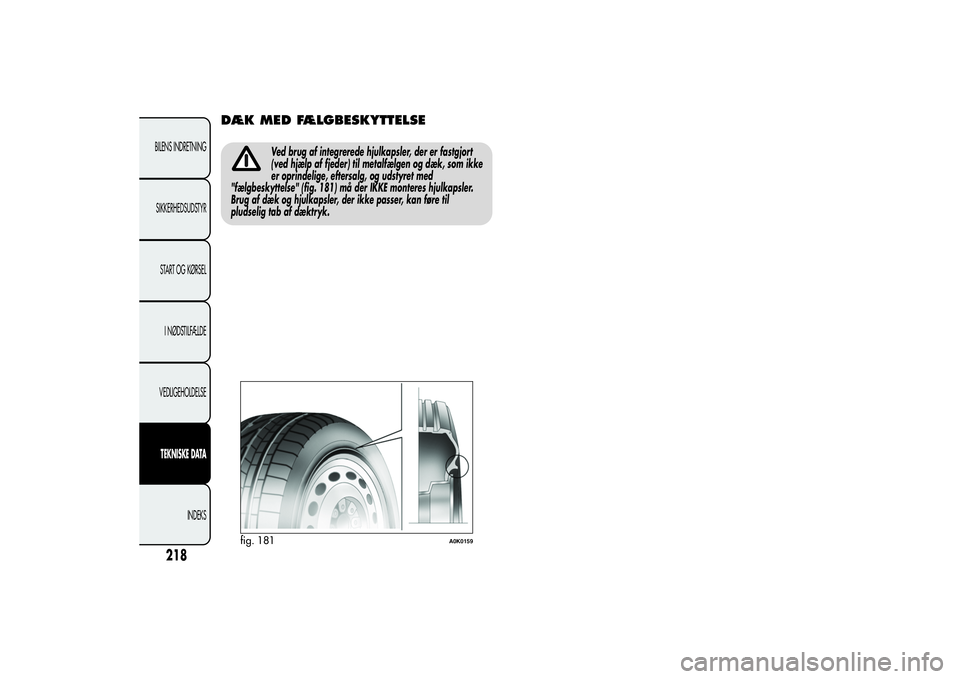

DÆK MED FÆLGBESKYTTELSE
Ved brug af integrerede hjulkapsler, der er fastgjort
(ved hjælp af fjeder) til metalfælgen og dæk, som ikke
er oprindelige, eftersalg, og udstyret med
"fælgbeskyttelse" (fig. 181) må der IKKE monteres hjulkapsler.
Brug af dæk og hjulkapsler, der ikke passer, kan føre til
pludselig tab af dæktryk.
fig. 181
A0K0159
218BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS

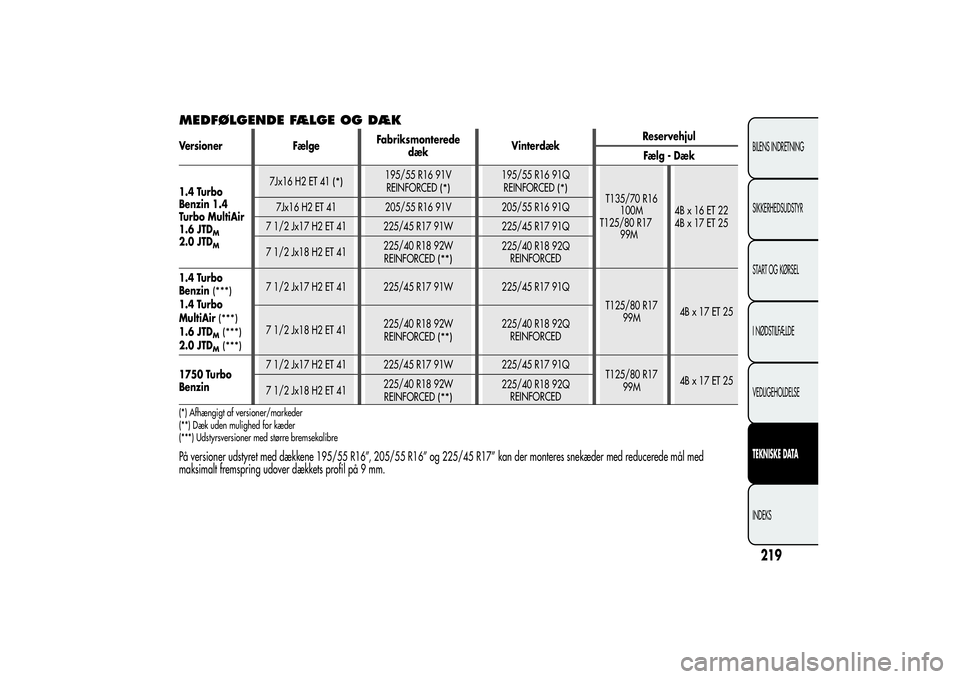

MEDFØLGENDE FÆLGE OG DÆKVersioner FælgeFabriksmonterede
dækVinterdækReservehjul
Fælg - Dæk
1.4 Turbo
Benzin 1.4
Turbo MultiAir
1.6 JTD
M
2.0 JTD
M
7Jx16 H2 ET 41
(*)
195/55 R16 91V
REINFORCED
(*)
195/55 R16 91Q
REINFORCED
(*)
T135/70 R16
100M
T125/80 R17
99M4Bx16ET22
4Bx17ET25 7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
1.4 Turbo
Benzin
(***)
1.4 Turbo
MultiAir
(***)
1.6 JTD
M(***)
2.0 JTD
M(***)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
1750 Turbo
Benzin7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
(*) Afhængigt af versioner/markeder
(**) Dæk uden mulighed for kæder
(***) Udstyrsversioner med større bremsekalibrePå versioner udstyret med dækkene 195/55 R16”, 205/55 R16” og 225/45 R17” kan der monteres snekæder med reducerede mål med
maksimalt fremspring udover dækkets profil på 9 mm.
219BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

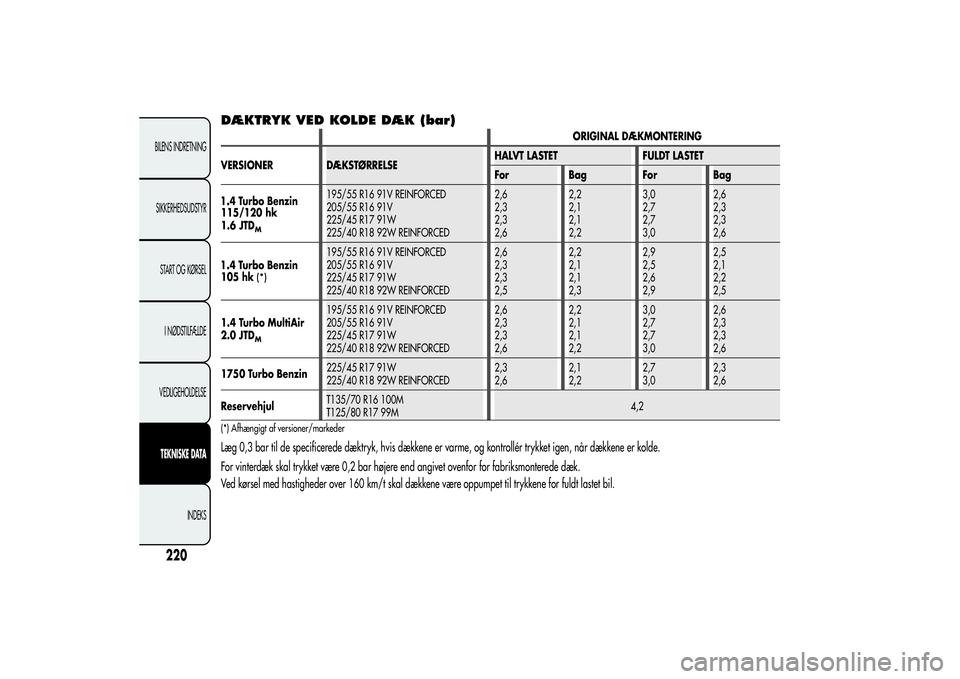

DÆKTRYK VED KOLDE DÆK (bar)
ORIGINAL DÆKMONTERING
VERSIONER DÆKSTØRRELSEHALVT LASTET FULDT LASTET
For Bag For Bag
1.4 Turbo Benzin
115/120 hk
1.6 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1.4 Turbo Benzin
105 hk
(*)
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,52,2
2,1
2,1
2,32,9
2,5
2,6
2,92,5
2,1
2,2
2,5
1.4 Turbo MultiAir
2.0 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1750 Turbo Benzin225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
ReservehjulT135/70 R16 100M
T125/80 R17 99M4,2
(*) Afhængigt af versioner/markederLæg 0,3 bar til de specificerede dæktryk, hvis dækkene er varme, og kontrollér trykket igen, når dækkene er kolde.
For vinterdæk skal trykket være 0,2 bar højere end angivet ovenfor for fabriksmonterede dæk.
Ved kørsel med hastigheder over 160 km/t skal dækkene være oppumpet til trykkene for fuldt lastet bil.
220BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS

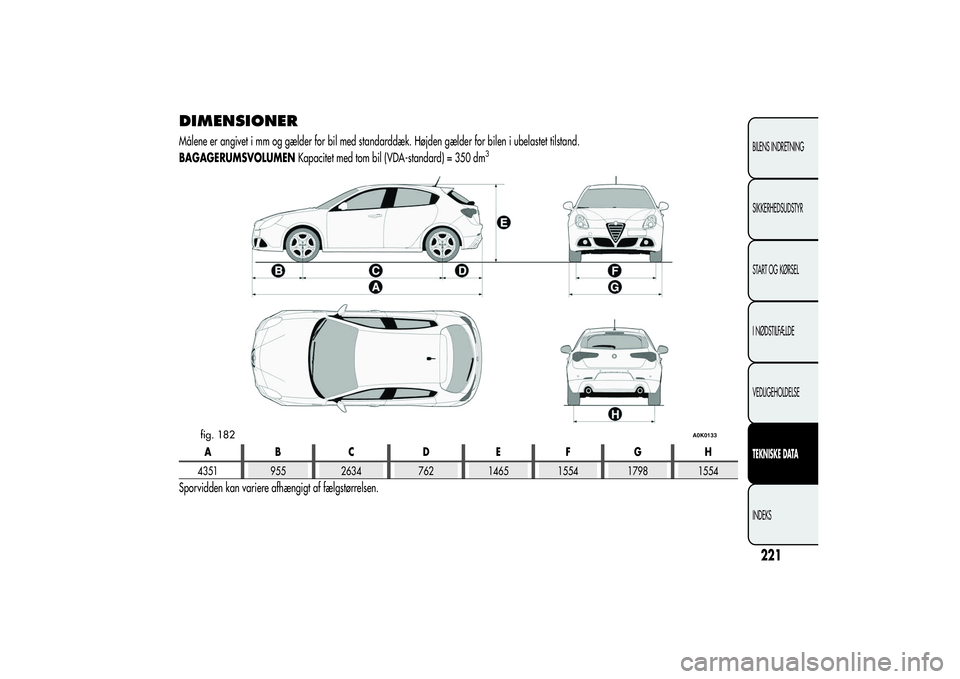

DIMENSIONERMålene er angivet i mm og gælder for bil med standarddæk. Højden gælder for bilen i ubelastet tilstand.
BAGAGERUMSVOLUMENKapacitet med tom bil (VDA-standard) = 350 dm
3
AB C D E FGH
4351 955 2634 762 1465 1554 1798 1554
Sporvidden kan variere afhængigt af fælgstørrelsen.
fig. 182
A0K0133
221BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

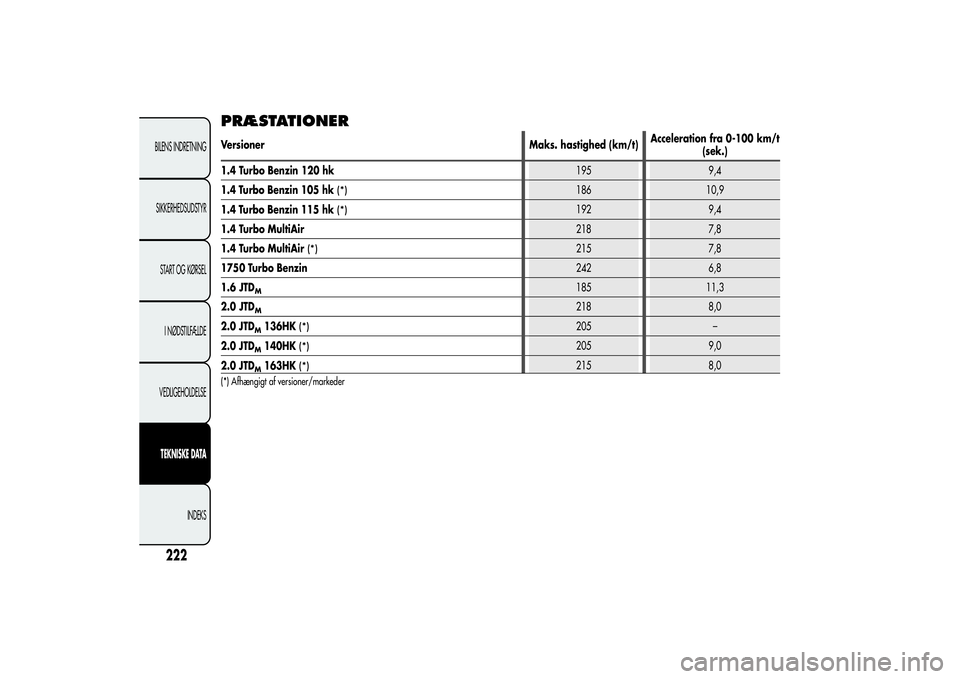

PRÆSTATIONERVersioner Maks. hastighed (km/t)Acceleration fra 0-100 km/t
(sek.)
1.4 Turbo Benzin 120 hk195 9,4
1.4 Turbo Benzin 105 hk
(*)
186 10,9
1.4 Turbo Benzin 115 hk
(*)
192 9,4
1.4 Turbo MultiAir218 7,8
1.4 Turbo MultiAir
(*)
215 7,8
1750 Turbo Benzin242 6,8
1.6 JTD
M
185 11,3
2.0 JTD
M
218 8,0
2.0 JTD
M136HK
(*)
205 –
2.0 JTD
M140HK
(*)
205 9,0
2.0 JTD
M163HK
(*)
215 8,0
(*) Afhængigt af versioner/markeder
222BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS

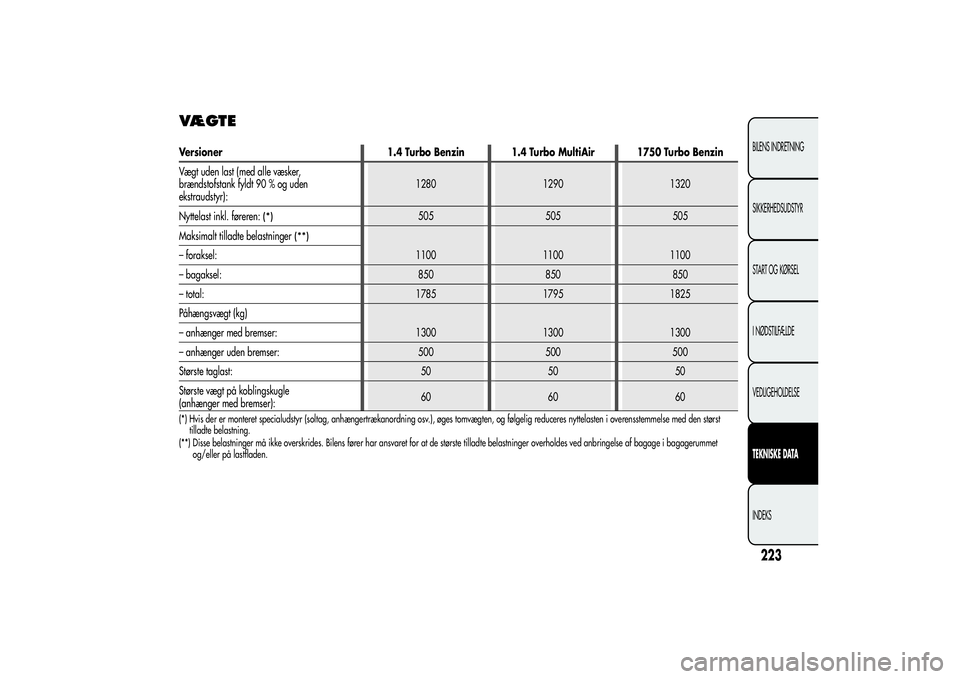

VÆ G T EVersioner 1.4 Turbo Benzin 1.4 Turbo MultiAir 1750 Turbo Benzin
Vægt uden last (med alle væsker,
brændstofstank fyldt 90 % og uden
ekstraudstyr):1280 1290 1320
Nyttelast inkl. føreren:
(*)
505 505 505
Maksimalt tilladte belastninger
(**)
1100 1100 1100 – foraksel:
– bagaksel: 850 850 850
– total: 1785 1795 1825
Påhængsvægt (kg)
1300 1300 1300 – anhænger med bremser:
– anhænger uden bremser: 500 500 500
Største taglast: 50 50 50
Største vægt på koblingskugle
(anhænger med bremser):60 60 60
(*) Hvis der er monteret specialudstyr (soltag, anhængertrækanordning osv.), øges tomvægten, og følgelig reduceres nyttelasten i overensstemmelse med den størst
tilladte belastning.
(**) Disse belastninger må ikke overskrides. Bilens fører har ansvaret for at de største tilladte belastninger overholdes ved anbringelse af bagagei bagagerummet
og/eller på lastfladen.
223BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

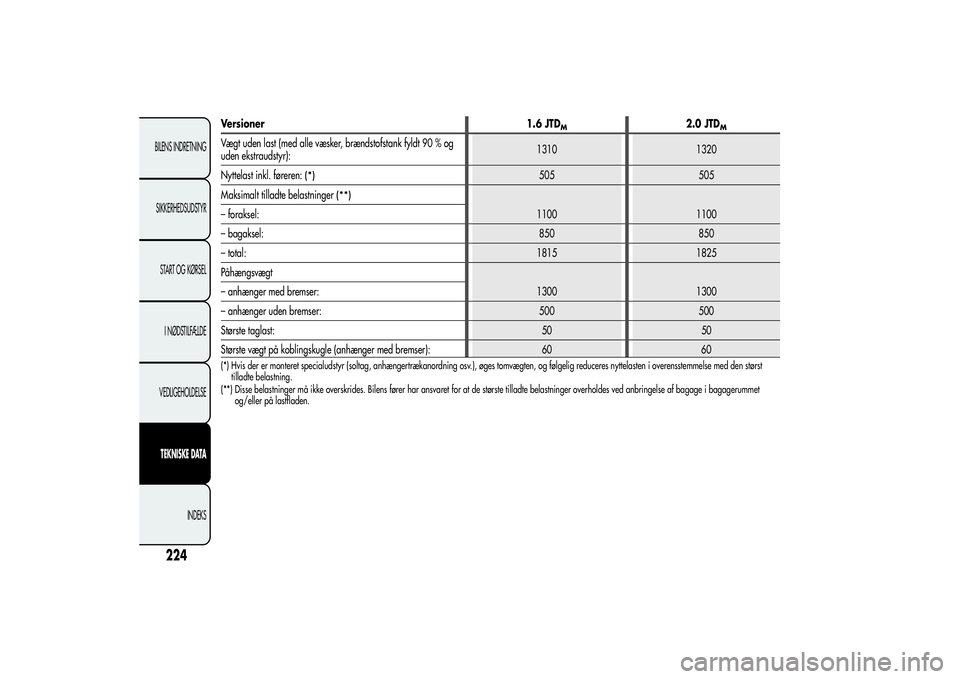

Versioner 1.6 JTD
M
2.0 JTD
M
Vægt uden last (med alle væsker, brændstofstank fyldt 90 % og
uden ekstraudstyr):1310 1320
Nyttelast inkl. føreren:
(*)
505 505
Maksimalt tilladte belastninger
(**)
1100 1100 – foraksel:
– bagaksel: 850 850
– total:1815 1825
Påhængsvægt
1300 1300 – anhænger med bremser:
– anhænger uden bremser: 500 500
Største taglast: 50 50
Største vægt på koblingskugle (anhænger med bremser): 60 60
(*) Hvis der er monteret specialudstyr (soltag, anhængertrækanordning osv.), øges tomvægten, og følgelig reduceres nyttelasten i overensstemmelse med den størst
tilladte belastning.
(**) Disse belastninger må ikke overskrides. Bilens fører har ansvaret for at de største tilladte belastninger overholdes ved anbringelse af bagagei bagagerummet
og/eller på lastfladen.
224BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATA
INDEKS

PÅFYLDNINGSDATA
1.4 Turbo Benzin 1.4 Turbo MultiAir
Foreskrevet brændstof og
originale smøremidler
liter kg liter kg
Brændstoftank 60 - 60 -
Blyfri benzin, oktantal ikke
under 95 (standard EN 228)
inkl. en reserve på: 8 - 10 - 8 - 10 -
Motorens køleanlæg (med
aircondition)5,7 5,0 5,7 5,0Blanding af lige dele
demineraliseret vand og
PARAFLU
UP(*)
Motorens oliesump 2,75 2,3 3,1 2,6
SELENIA STAR P.E.
Motorens oliesump og filter 3,1 2,6 3,5 2,9
Gearkasse med differentiale 1,87 1,6 1,87 1,6TUTELA TRANSMISSION
GEARFORCE
Hydraulisk bremsesystem med ABS 0,83 0,78 0,83 0,78 TUTELA TOP 4
Sprinklervæskebeholder for
frontrudevasker/bagrudevasker/
lygtevaskere
(**)
2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Blanding af vand og TUTELA
PROFESSIONAL SC 35
(*) Under særligt kolde klimaforhold anbefales det at anvende en blanding af 60% PARAFLU
UPog 40% demineraliseret vand.
(**) Værdierne i parantes henviser til versioner med lygtevasker
225BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

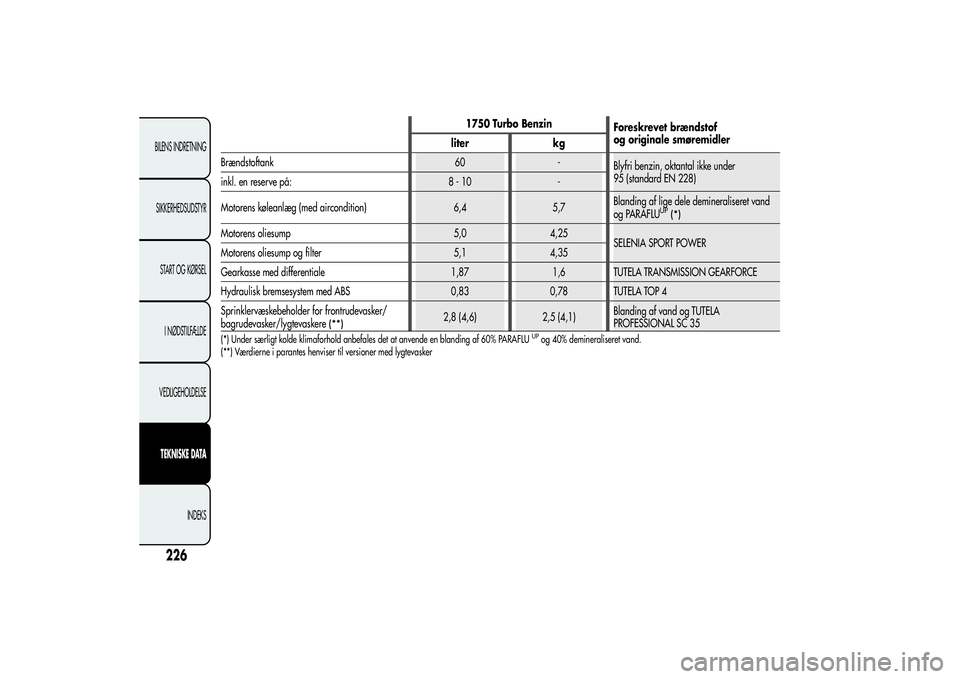

1750 Turbo Benzin
Foreskrevet brændstof
og originale smøremidler
liter kg
Brændstoftank 60 -
Blyfri benzin, oktantal ikke under
95 (standard EN 228)
inkl. en reserve på: 8 - 10 -
Motorens køleanlæg (med aircondition) 6,4 5,7Blanding af lige dele demineraliseret vand
og PARAFLU
UP(*)
Motorens oliesump 5,0 4,25
SELENIA SPORT POWER
Motorens oliesump og filter 5,1 4,35
Gearkasse med differentiale 1,87 1,6 TUTELA TRANSMISSION GEARFORCE
Hydraulisk bremsesystem med ABS 0,83 0,78 TUTELA TOP 4
Sprinklervæskebeholder for frontrudevasker/
bagrudevasker/lygtevaskere
(**)
2,8 (4,6) 2,5 (4,1)Blanding af vand og TUTELA
PROFESSIONAL SC 35
(*) Under særligt kolde klimaforhold anbefales det at anvende en blanding af 60% PARAFLU
UPog 40% demineraliseret vand.
(**) Værdierne i parantes henviser til versioner med lygtevasker
