Alfa Romeo Giulietta 2013 Drift- och underhållshandbok (in Swedish)

MOTORALLMÄNT
1.4 Bensinturbo 105 hk
(*)
1.4 Bensinturbo 115/120 hk
Typkod 940A1000940A6000
(*)
198A4000
Typ Otto Otto
Cylindrarnas antal och placering 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 72,0 x 84,0 72,0 x 84,0
Total slagvolym (cm³) 1368 1368
Kompressionsförhållande 9,8 9,8
Max. effekt (EEG) (kW) 77
85
(*)
/88
Max. effekt (EEG) (hk) 105
115
(*)
/ 120
motsvarande varvtal (varv/min.) 5000 5000
Max. vridmoment (EEG) (Nm) 206 206
Max. vridmoment (EEG) (kgm) 21 21
motsvarande varvtal (varv/min.) 2000 1750
Tändstift NGK IKR9F8 NGK IKR9F8
Bränsle Blyfri bensin 95 RON (Standard EN228) Blyfri bensin 95 RON (Standard EN228)
(*) För berörda versioner och marknader
207KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

ALLMÄNT 1.4 Turbo MultiAir 1750 Bensinturbo
Typkod940A2000
940A1000
955A8000
(*)
Typ Otto Otto
Cylindrarnas antal och placering 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 72,0 x 84,0 83,0 x 80,5
Total slagvolym (cm³) 1368 1742
Kompressionsförhållande 9,8 9,8
Max. effekt (EEG) (kW) 125
120
(*)
172,5
Max. effekt (EEG) (hk) 170
163
(*)
235
motsvarande varvtal (varv/min.) 5500
5500
(*)
5500
NATURAL DYNAMIC NATURAL DYNAMIC
Max. vridmoment (EEG) (Nm) 230 250 300 340
Max. vridmoment (EEG) (kgm) 23,4 25,4 30,5 34,6
motsvarande varvtal (varv/min.) 2250 2500 4500 1900
Tändstift NGK IKR9F8 NGK ILKAR7D6G
BränsleBlyfri bensin 95 RON eller 98 RON
(Standard EN228)Blyfri bensin 95 RON eller 98 RON
(Standard EN228)
(*) För berörda versioner och marknader
208KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

ALLMÄNT 1.6 JTD
M
2.0 JTD
M170 hk
Typkod 940A3000 940A4000
Typ Diesel Diesel
Cylindrarnas antal och placering 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 79,5 x 80,5 83 x 90,4
Total slagvolym (cm³) 1598 1956
Kompressionsförhållande 16,5 16,5
Max. effekt (EEG) (kW) 77 125
Max. effekt (EEG) (hk) 105 170
motsvarande varvtal (varv/min.) 4000 4000
NATURAL DYNAMIC NATURAL DYNAMIC
Max. vridmoment (EEG) (Nm) 280 320 320 350
Max. vridmoment (EEG) (kgm) 28,5 32,5 32,5 35,6
motsvarande varvtal (varv/min.) 1500 1750 1500 1750
Tändstift – –
Bränsle Fordonsdiesel (standard EN590) Fordonsdiesel (standard EN590)
209KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

ALLMÄNT
2.0 JTD
M163 hk
(*)
2.0 JTD
M136/140 hk
(*)
Typkod 940A7000940A8000
(**)
940A5000
Typ Diesel Diesel
Cylindrarnas antal och placering 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 83 x 90,4 83 x 90,4
Total slagvolym (cm³) 1956 1956
Kompressionsförhållande 16,5 16,5
Max. effekt (EEG) (kW) 120 100/103
Max. effekt (EEG) (hk) 163 136/140
motsvarande varvtal (varv/min.) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Max. vridmoment (EEG) (Nm) 320 350 320 350
Max. vridmoment (EEG) (kgm) 32,5 35,6 32,5 35,6
motsvarande varvtal (varv/min.) 1500 1750 1500 1750
Tändstift - -
Bränsle Fordonsdiesel (standard EN590) Fordonsdiesel (standard EN590)
(*) För berörda versioner och marknader
(**) Versioni 2.0 JTD
M136 hk
210KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

BRÄNSLESYSTEMVersionerBränslesystem
1.4 Turbo MultiAirElektronisk sekventiell fasad insprutning med en varierande
detonations- och aktiveringskontroll av insugsventilerna.
1.4 Bensinturbo-1750 BensinturboElektronisk sekventiell fasad direktinsprutning Multipoint med elektronisk
styrning, samt med turbo och intercooler
1.6 JTD
M- 2.0 JTD
M
Elektroniskt styrd direktinsprutning Multijet “Common Rail” med turbo
och intercooler
Ändringar och reparationer av försörjningsanläggningen som utförs på felaktigt sätt och utan hänsyn till anläggningens
tekniska egenskaper, kan orsaka funktionsfel med risker för olycka.
211KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

TRANSMISSIONVersioner Växellåda Koppling Dragkraft
1.4 Bensinturbo
Sex framväxlar och backväxel
med synkroniserad iläggning av
framväxlarnaAutomatiskt reglerande med
pedal utan rörelse och belastningFrämre 1.4 Turbo MultiAir
1750 Bensinturbo
1.6 JTD
M
2.0 JTD
M
212KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

BROMSARVersioner Främre bromsar Bakre bromsar Parkeringsbroms
1.4 Bensinturbo
Självventilerande skivbromsar SkivbromsStyrs av en handspak som
inverkar på de bakre bromsarna 1.4 Turbo MultiAir
1750 Bensinturbo
1.6 JTD
M
2.0 JTD
M
OBSERVERA! Vatten, is och salt som strös ut på vägar kan lägga sig på bromsskivorna och minska bromseffekten vid den första inbromsningen.
213KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

UPPHÄNGNINGVersioner Fram Bak
1.4 Bensinturbo
Individuell hjulupphängning typ MacPherson med
krängningshämmareSystem med Multi-linkuppbyggnad 1.4 Turbo MultiAir
1750 Bensinturbo
1.6 JTD
M
2.0 JTD
M
214KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

STYRNINGVersioner Vändradie (mellan trottoarer) Typ
1.4 Bensinturbo
10,55 mKuggstångssystem med elektromekanisk
servostyrning (Dual Pinion-system) 1.4 Turbo MultiAir
1750 Bensinturbo
1.6 JTD
M
2.0 JTD
M
215KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

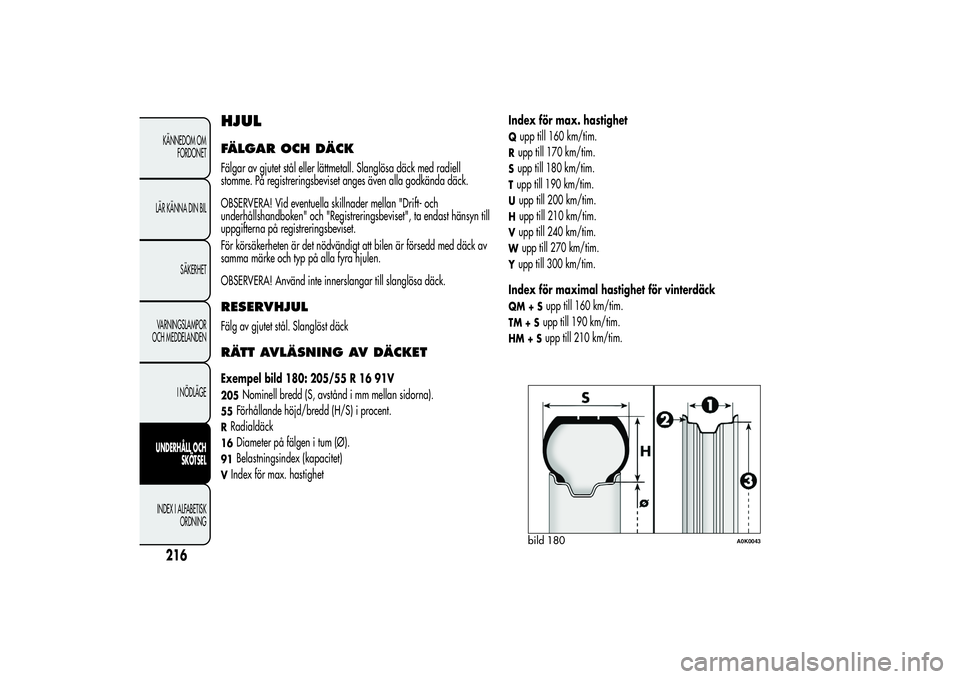

HJULFÄLGAR OCH DÄCKFälgar av gjutet stål eller lättmetall. Slanglösa däck med radiell
stomme. På registreringsbeviset anges även alla godkända däck.
OBSERVERA! Vid eventuella skillnader mellan "Drift- och
underhållshandboken" och "Registreringsbeviset", ta endast hänsyn till
uppgifterna på registreringsbeviset.
För körsäkerheten är det nödvändigt att bilen är försedd med däck av
samma märke och typ på alla fyra hjulen.
OBSERVERA! Använd inte innerslangar till slanglösa däck.RESERVHJULFälg av gjutet stål. Slanglöst däckRÄTT AVLÄSNING AV DÄCKETExempel bild 180: 205/55 R 16 91V205
Nominell bredd (S, avstånd i mm mellan sidorna).
55
Förhållande höjd/bredd (H/S) i procent.
RRadialdäck16
Diameter på fälgen i tum (Ø).
91
Belastningsindex (kapacitet)
VIndex för max. hastighetIndex för max. hastighet
Qupp till 160 km/tim.Rupp till 170 km/tim.Supp till 180 km/tim.Tupp till 190 km/tim.Uupp till 200 km/tim.Hupp till 210 km/tim.Vupp till 240 km/tim.W
upp till 270 km/tim.
Yupp till 300 km/tim.
Index för maximal hastighet för vinterdäckQM+S
upp till 160 km/tim.
TM + S
upp till 190 km/tim.
HM+S
upp till 210 km/tim.
bild 180
A0K0043
