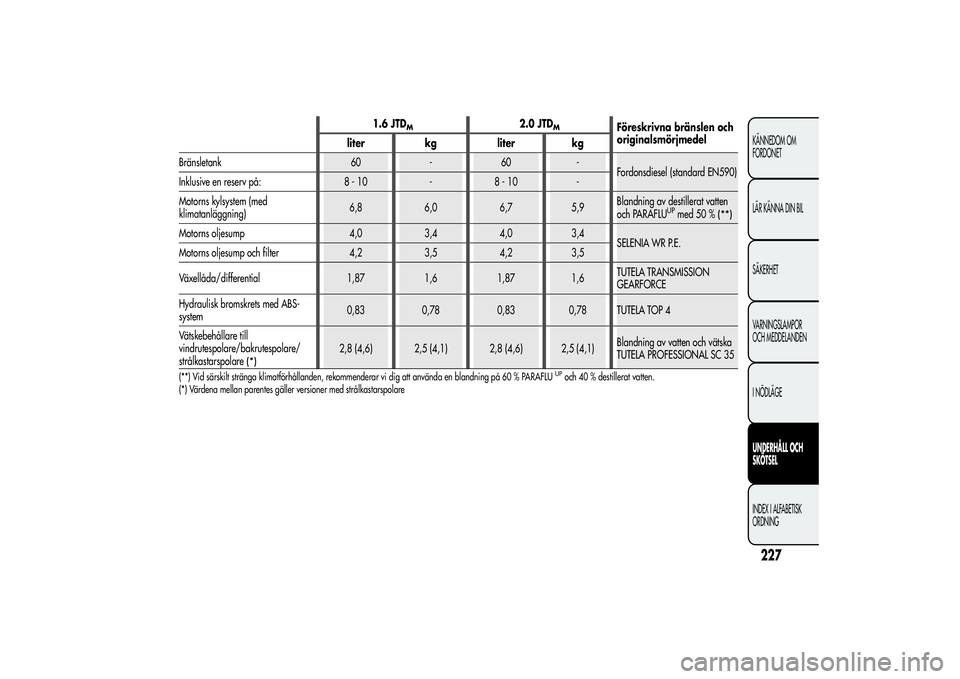

Alfa Romeo Giulietta 2013 Drift- och underhållshandbok (in Swedish)

1.6 JTD
M
2.0 JTD
M
Föreskrivna bränslen och
originalsmörjmedel
liter kg liter kg
Bränsletank 60 - 60 -
Fordonsdiesel (standard EN590)
Inklusive en reserv på: 8 - 10 - 8 - 10 -
Motorns kylsystem (med
klimatanläggning)6,8 6,0 6,7 5,9Blandning av destillerat vatten
och PARAFLU
UPmed 50 %
(**)
Motorns oljesump 4,0 3,4 4,0 3,4
SELENIA WR P.E.
Motorns oljesump och filter 4,2 3,5 4,2 3,5
Växellåda/differential 1,87 1,6 1,87 1,6TUTELA TRANSMISSION
GEARFORCE
Hydraulisk bromskrets med ABS-
system0,83 0,78 0,83 0,78 TUTELA TOP 4
Vätskebehållare till
vindrutespolare/bakrutespolare/
strålkastarspolare
(*)
2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Blandning av vatten och vätska
TUTELA PROFESSIONAL SC 35
(**) Vid särskilt stränga klimatförhållanden, rekommenderar vi dig att använda en blandning på 60 % PARAFLU
UPoch 40 % destillerat vatten.
(*) Värdena mellan parentes gäller versioner med strålkastarspolare
227KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

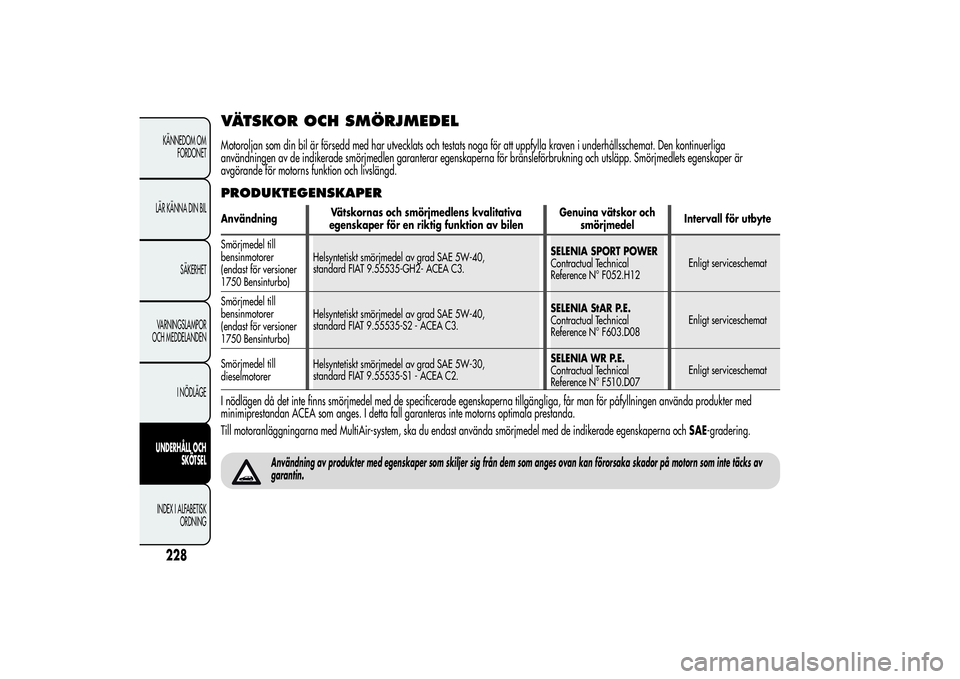

VÄTSKOR OCH SMÖRJMEDELMotoroljan som din bil är försedd med har utvecklats och testats noga för att uppfylla kraven i underhållsschemat. Den kontinuerliga
användningen av de indikerade smörjmedlen garanterar egenskaperna för bränsleförbrukning och utsläpp. Smörjmedlets egenskaper är
avgörande för motorns funktion och livslängd.PRODUKTEGENSKAPERAnvändningVätskornas och smörjmedlens kvalitativa
egenskaper för en riktig funktion av bilenGenuina vätskor och
smörjmedelIntervall för utbyte
Smörjmedel till
bensinmotorer
(endast för versioner
1750 Bensinturbo)Helsyntetiskt smörjmedel av grad SAE 5W-40,
standard FIAT 9.55535-GH2- ACEA C3.SELENIA SPORT POWER
Contractual Technical
Reference N° F052.H12Enligt serviceschemat
Smörjmedel till
bensinmotorer
(endast för versioner
1750 Bensinturbo)Helsyntetiskt smörjmedel av grad SAE 5W-40,
standard FIAT 9.55535-S2 - ACEA C3.SELENIA StAR P.E.
Contractual Technical
Reference N° F603.D08Enligt serviceschemat
Smörjmedel till
dieselmotorerHelsyntetiskt smörjmedel av grad SAE 5W-30,
standard FIAT 9.55535-S1 - ACEA C2.SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07Enligt serviceschematI nödlägen då det inte finns smörjmedel med de specificerade egenskaperna tillgängliga, får man för påfyllningen använda produkter med
minimiprestandan ACEA som anges. I detta fall garanteras inte motorns optimala prestanda.
Till motoranläggningarna med MultiAir-system, ska du endast använda smörjmedel med de indikerade egenskaperna ochSAE-gradering.
Användning av produkter med egenskaper som skiljer sig från dem som anges ovan kan förorsaka skador på motorn som inte täcks av
garantin.
228KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

AnvändningVätskornas och smörjmedlens kvalitativa
egenskaper för en riktig funktion av bilenGenuina vätskor och
smörjmedelTillämpningar

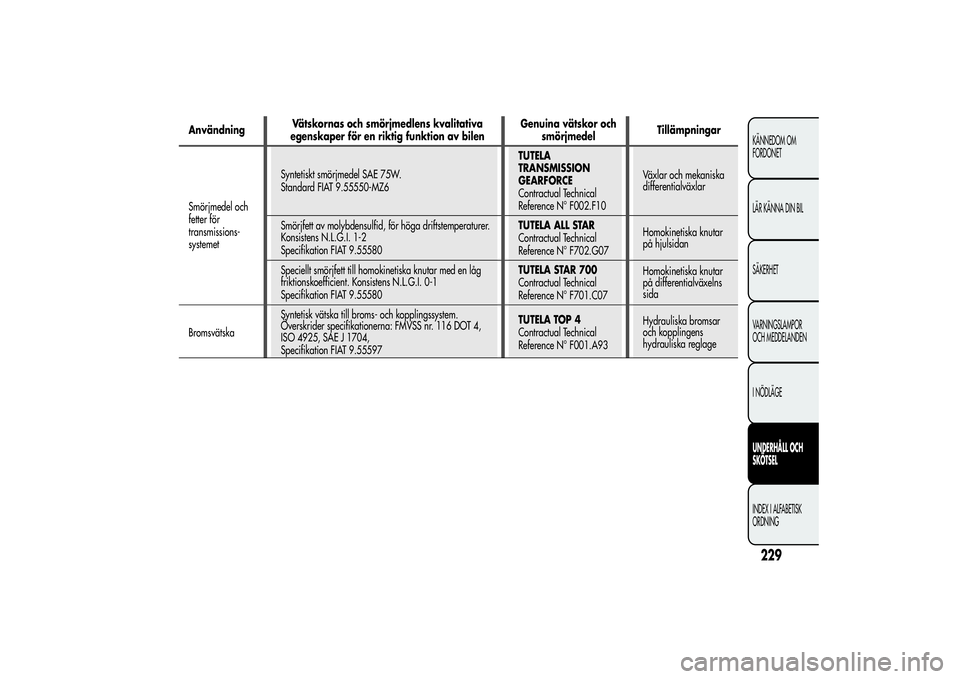

Smörjmedel och
fetter för
transmissions-
systemetSyntetiskt smörjmedel SAE 75W.
Standard FIAT 9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Växlar och mekaniska
differentialväxlar
Smörjfett av molybdensulfid, för höga driftstemperaturer.
Konsistens N.L.G.I. 1-2
Specifikation FIAT 9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Homokinetiska knutar
på hjulsidan
Speciellt smörjfett till homokinetiska knutar med en låg
friktionskoefficient. Konsistens N.L.G.I. 0-1
Specifikation FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Homokinetiska knutar
på differentialväxelns
sida
BromsvätskaSyntetisk vätska till broms- och kopplingssystem.
Överskrider specifikationerna: FMVSS nr. 116 DOT 4,
ISO 4925, SAE J 1704,
Specifikation FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Hydrauliska bromsar
och kopplingens
hydrauliska reglage
229KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

AnvändningVätskornas och smörjmedlens kvalitativa
egenskaper för en riktig funktion av bilenGenuina vätskor och
smörjmedelTillämpningar

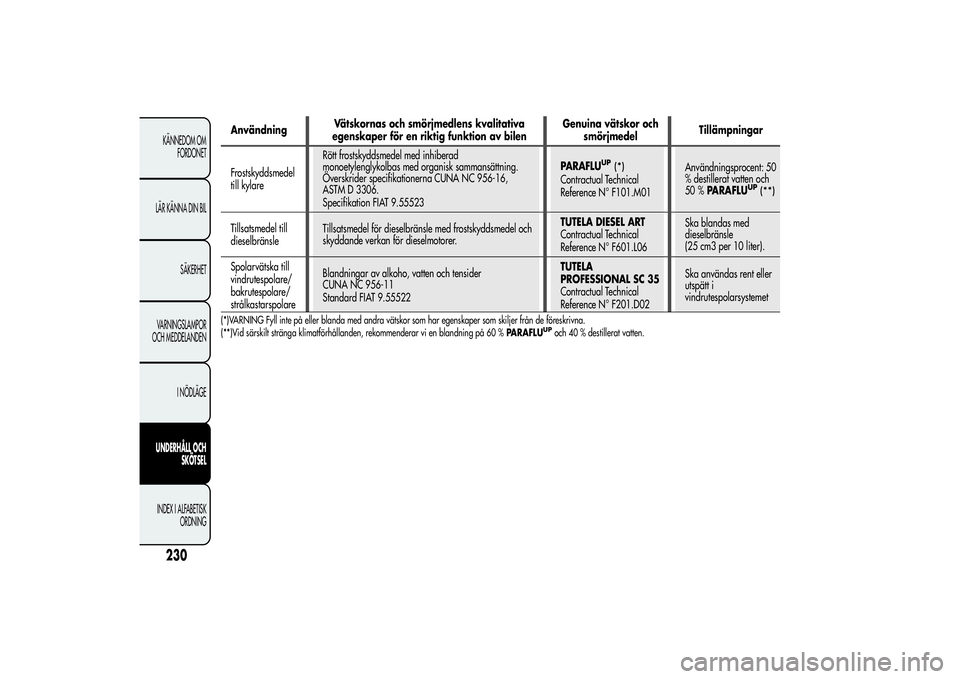

Frostskyddsmedel
till kylareRött frostskyddsmedel med inhiberad
monoetylenglykolbas med organisk sammansättning.
Överskrider specifikationerna CUNA NC 956-16,
ASTM D 3306.
Specifikation FIAT 9.55523PARAFLU
UP
(*)
Contractual Technical
Reference N° F101.M01Användningsprocent: 50
% destillerat vatten och
50 %PARAFLU
UP
(**)
Tillsatsmedel till
dieselbränsleTillsatsmedel för dieselbränsle med frostskyddsmedel och
skyddande verkan för dieselmotorer.TUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Ska blandas med
dieselbränsle
(25 cm3 per 10 liter).
Spolarvätska till
vindrutespolare/
bakrutespolare/
strålkastarspolareBlandningar av alkoho, vatten och tensider
CUNA NC 956-11
Standard FIAT 9.55522TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Ska användas rent eller
utspätt i
vindrutespolarsystemet(*)VARNING Fyll inte på eller blanda med andra vätskor som har egenskaper som skiljer från de föreskrivna.
(**)Vid särskilt stränga klimatförhållanden, rekommenderar vi en blandning på 60 %PARAFLU
UPoch 40 % destillerat vatten.
230KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

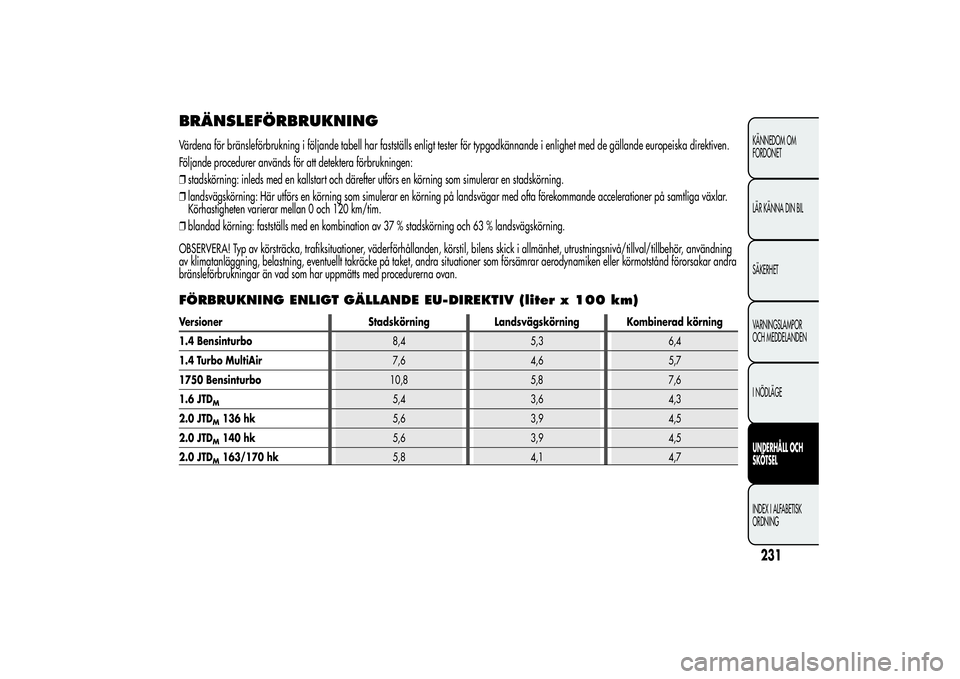

BRÄNSLEFÖRBRUKNINGVärdena för bränsleförbrukning i följande tabell har fastställs enligt tester för typgodkännande i enlighet med de gällande europeiska direktiven.
Följande procedurer används för att detektera förbrukningen:
❒stadskörning: inleds med en kallstart och därefter utförs en körning som simulerar en stadskörning.
❒landsvägskörning: Här utförs en körning som simulerar en körning på landsvägar med ofta förekommande accelerationer på samtliga växlar.
Körhastigheten varierar mellan 0 och 120 km/tim.
❒blandad körning: fastställs med en kombination av 37 % stadskörning och 63 % landsvägskörning.
OBSERVERA! Typ av körsträcka, trafiksituationer, väderförhållanden, körstil, bilens skick i allmänhet, utrustningsnivå/tillval/tillbehör, användning
av klimatanläggning, belastning, eventuellt takräcke på taket, andra situationer som försämrar aerodynamiken eller körmotstånd förorsakar andra
bränsleförbrukningar än vad som har uppmätts med procedurerna ovan.FÖRBRUKNING ENLIGT GÄLLANDE EU-DIREKTIV (liter x 100 km)Versioner Stadskörning Landsvägskörning Kombinerad körning
1.4 Bensinturbo8,4 5,3 6,4
1.4 Turbo MultiAir7,6 4,6 5,7
1750 Bensinturbo10,8 5,8 7,6
1.6 JTD
M
5,4 3,6 4,3
2.0 JTD
M136 hk5,6 3,9 4,5
2.0 JTDM140 hk5,6 3,9 4,5
2.0 JTDM163/170 hk5,8 4,1 4,7
231KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

CO
2-UTSLÄPP
Värdena för CO
2-utsläpp som anges i följande tabell, avser en blandad förbrukning.
Versioner CO
2-utsläpp enligt gällande EU-direktiv (g/km)
1.4 Bensinturbo149
1.4 Turbo MultiAir132
1750 Bensinturbo177
1.6 JTD
M
112
2.0 JTD
M136 hk119
2.0 JTDM163 hk/170 hk124
2.0 JTDM140 hk119
232KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

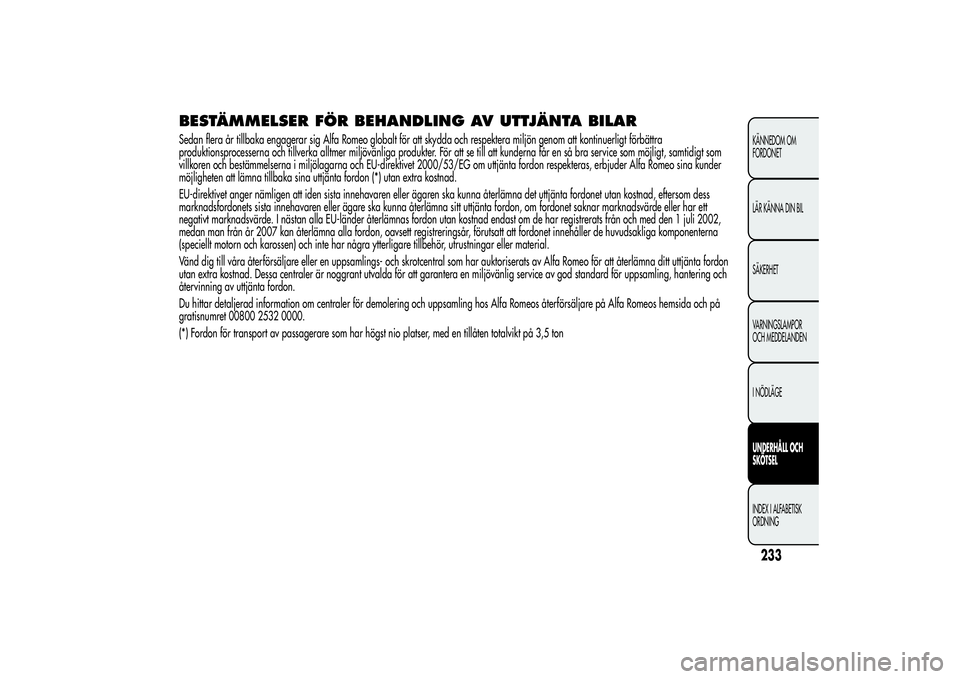

BESTÄMMELSER FÖR BEHANDLING AV UTTJÄNTA BILARSedan flera år tillbaka engagerar sig Alfa Romeo globalt för att skydda och respektera miljön genom att kontinuerligt förbättra
produktionsprocesserna och tillverka alltmer miljövänliga produkter. För att se till att kunderna får en så bra service som möjligt, samtidigt som
villkoren och bestämmelserna i miljölagarna och EU-direktivet 2000/53/EG om uttjänta fordon respekteras, erbjuder Alfa Romeo sina kunder
möjligheten att lämna tillbaka sina uttjänta fordon (*) utan extra kostnad.
EU-direktivet anger nämligen att iden sista innehavaren eller ägaren ska kunna återlämna det uttjänta fordonet utan kostnad, eftersom dess
marknadsfordonets sista innehavaren eller ägare ska kunna återlämna sitt uttjänta fordon, om fordonet saknar marknadsvärde eller har ett
negativt marknadsvärde. I nästan alla EU-länder återlämnas fordon utan kostnad endast om de har registrerats från och med den 1 juli 2002,
medan man från år 2007 kan återlämna alla fordon, oavsett registreringsår, förutsatt att fordonet innehåller de huvudsakliga komponenterna
(speciellt motorn och karossen) och inte har några ytterligare tillbehör, utrustningar eller material.
Vänd dig till våra återförsäljare eller en uppsamlings- och skrotcentral som har auktoriserats av Alfa Romeo för att återlämna ditt uttjänta fordon
utan extra kostnad. Dessa centraler är noggrant utvalda för att garantera en miljövänlig service av god standard för uppsamling, hantering och
återvinning av uttjänta fordon.
Du hittar detaljerad information om centraler för demolering och uppsamling hos Alfa Romeos återförsäljare på Alfa Romeos hemsida och på
gratisnumret 00800 2532 0000.
(*) Fordon för transport av passagerare som har högst nio platser, med en tillåten totalvikt på 3,5 ton
233KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

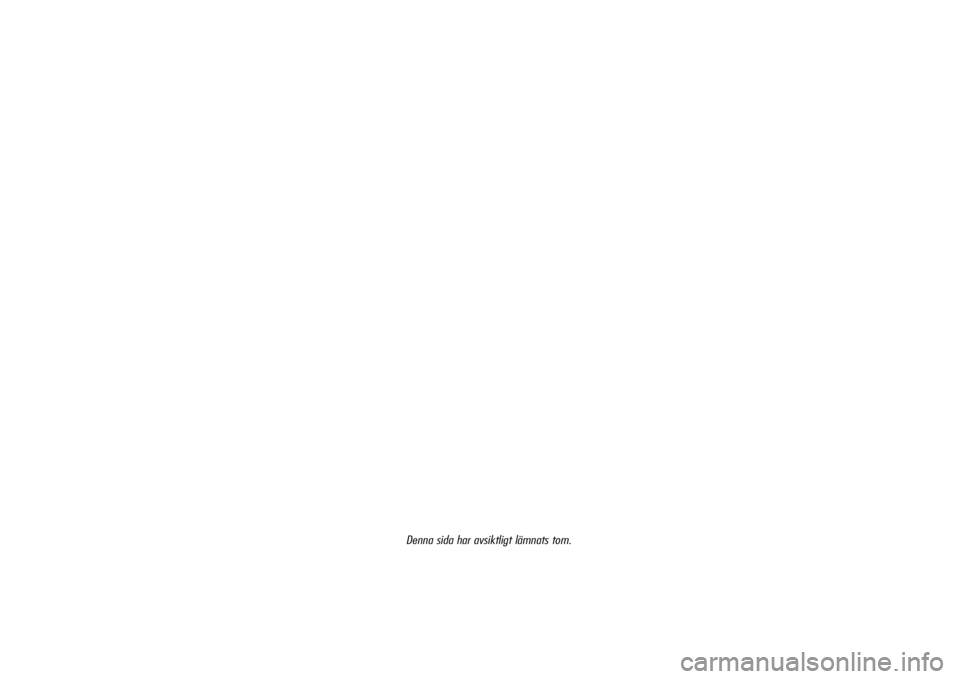

Denna sida har avsiktligt lämnats tom.

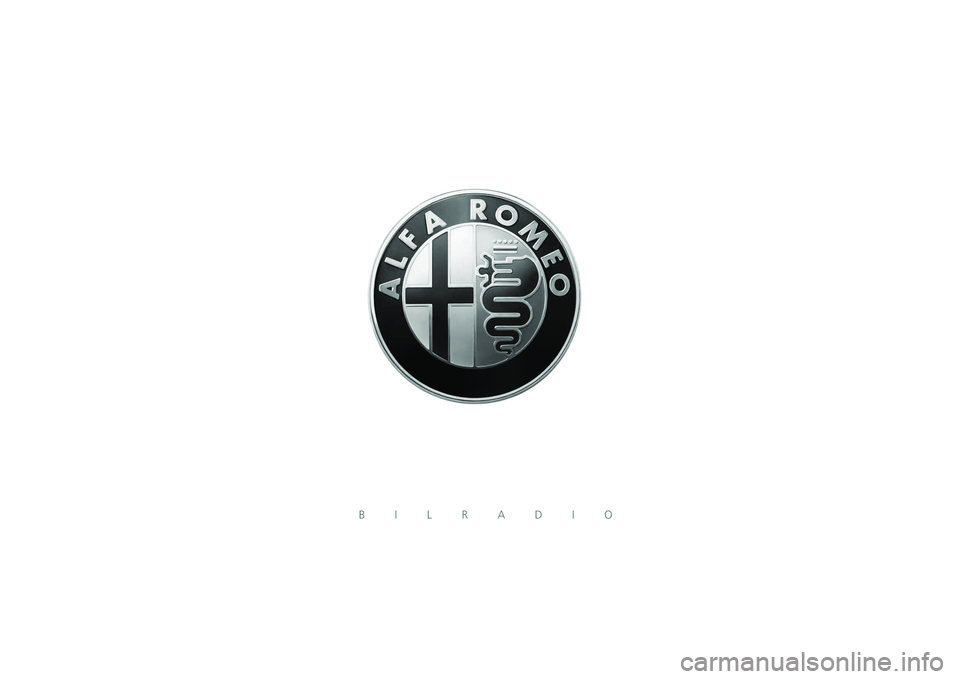

BILRADIO
