Alfa Romeo Giulietta 2013 Instrukcja obsługi (in Polish)

INSTRUKCJA OBSUGI
POLSKA
Alfa Services
Cop Alfa Giulietta PL 10-01-2012 14:12 Pagina 1

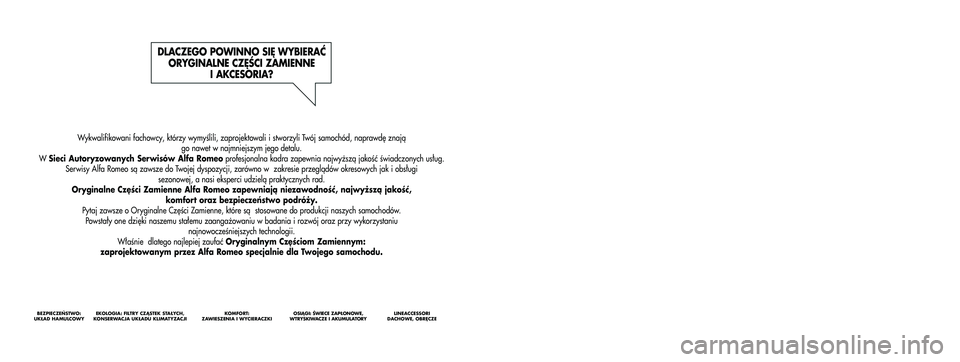

Wykwalifikowani fachowcy, którzy wymyślili, zaprojektowali i stworzyli Twój samochód, naprawdę znają
go nawet w najmniejszym jego detalu.
W Sieci Autoryzowanych Serwisów Alfa Romeoprofesjonalna kadra zapewnia najwyższą jakość świadczonych usług.
Serwisy Alfa Romeo są zawsze do Twojej dyspozycji, zarówno w zakresie przeglądów okresowych jak i obsługi
sezonowej, a nasi eksperci udzielą praktycznych rad.

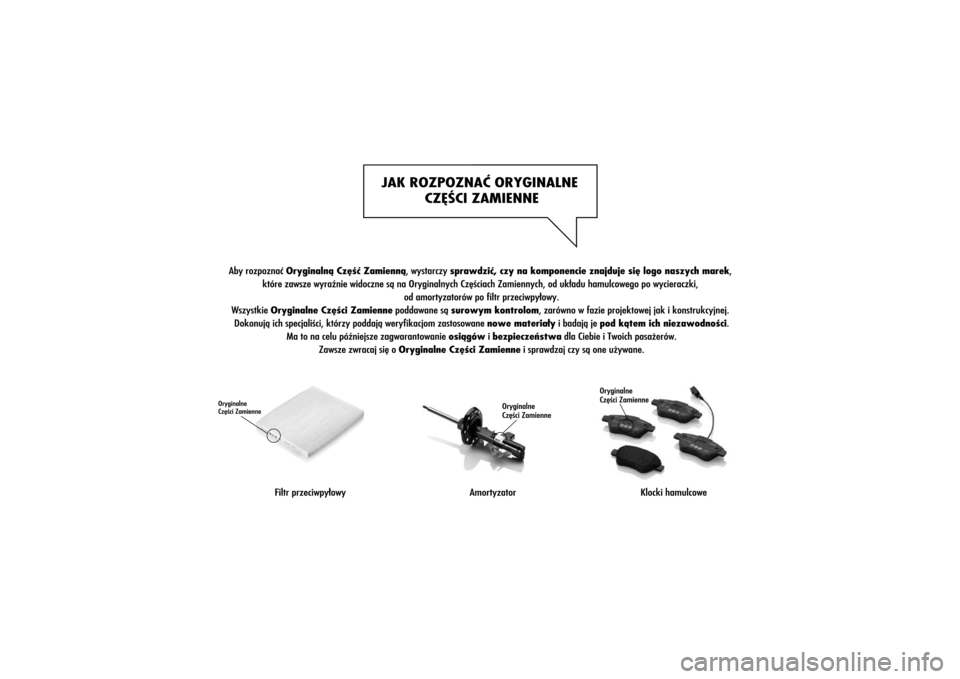

Oryginalne Części Zamienne Alfa Romeo zapewniają niezawodność, najwyższą jakość,
komfort oraz bezpieczeństwo podróży.
Pytaj zawsze o Oryginalne Części Zamienne, które są stosowane do produkcji naszych samochodów.
Powstały one dzięki naszemu stałemu zaangażowaniu w badania i rozwój oraz przy wykorzystaniu
najnowocześniejszych technologii.
Właśnie dlatego najlepiej zaufać Oryginalnym Częściom Zamiennym:
zaprojektowanym przez Alfa Romeo specjalnie dla Twojego samochodu.
BEZPIECZEŃSTWO:
UKŁAD HAMULCOWYEKOLOGIA: FILTRY CZĄSTEK STAŁYCH,
KONSERWACJA UKŁADU KLIMATYZACJIKOMFORT:
ZAWIESZENIA I WYCIERACZKI OSIĄGI: ŚWIECE ZAPŁONOWE,
WTRYSKIWACZE I AKUMULATORYLINEACCESSORI
DACHOWE, OBRĘCZE
DLACZEGO POWINNO SIĘ WYBIERAĆ
ORYGINALNE CZĘŚCI ZAMIENNE
I AKCESORIA?
Cop Alfa Giulietta PL 10-01-2012 14:12 Pagina 2

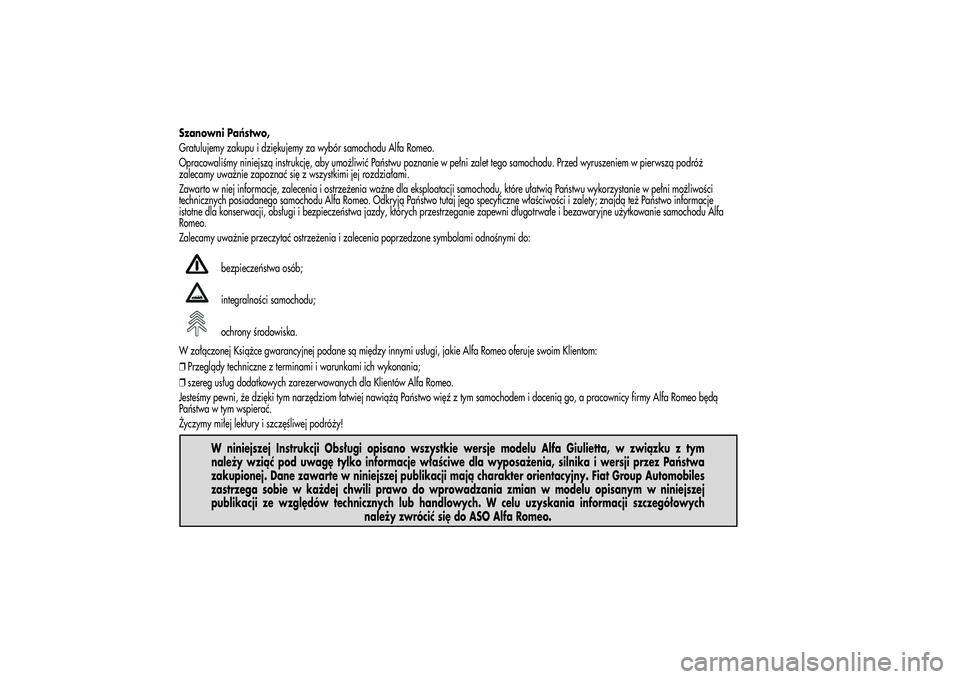

Szanowni Państwo,
Gratulujemy zakupu i dziękujemy za wybór samochodu Alfa Romeo.
Opracowaliśmy niniejszą instrukcję, aby umożliwić Państwu poznanie w pełni zalet tego samochodu. Przed wyruszeniem w pierwszą podróż
zalecamy uważnie zapoznać się z wszystkimi jej rozdziałami.
Zawarto w niej informacje, zalecenia i ostrzeżenia ważne dla eksploatacji samochodu, które ułatwią Państwu wykorzystanie w pełni możliwości
technicznych posiadanego samochodu Alfa Romeo. Odkryją Państwo tutaj jego specyficzne właściwości i zalety; znajdą też Państwo informacje
istotne dla konserwacji, obsługi i bezpieczeństwa jazdy, których przestrzeganie zapewni długotrwałe i bezawaryjne użytkowanie samochodu Alfa
Romeo.
Zalecamy uważnie przeczytać ostrzeżenia i zalecenia poprzedzone symbolami odnośnymi do:
bezpieczeństwa osób;
integralności samochodu;
ochrony środowiska.
W załączonej Książce gwarancyjnej podane są między innymi usługi, jakie Alfa Romeo oferuje swoim Klientom:
❒Przeglądy techniczne z terminami i warunkami ich wykonania;
❒szereg usług dodatkowych zarezerwowanych dla Klientów Alfa Romeo.
Jesteśmy pewni, że dzięki tym narzędziom łatwiej nawiążą Państwo więź z tym samochodem i docenią go, a pracownicy firmy Alfa Romeo będą
Państwa w tym wspierać.
Życzymy miłej lektury i szczęśliwej podróży!
W niniejszej Instrukcji Obsługi opisano wszystkie wersje modelu Alfa Giulietta, w związku z tym
należy wziąć pod uwagę tylko informacje właściwe dla wyposażenia, silnika i wersji przez Państwa
zakupionej. Dane zawarte w niniejszej publikacji mają charakter orientacyjny. Fiat Group Automobiles
zastrzega sobie w każdej chwili prawo do wprowadzania zmian w modelu opisanym w niniejszej
publikacji ze względów technicznych lub handlowych. W celu uzyskania informacji szczegółowych
należy zwrócić się do ASO Alfa Romeo.

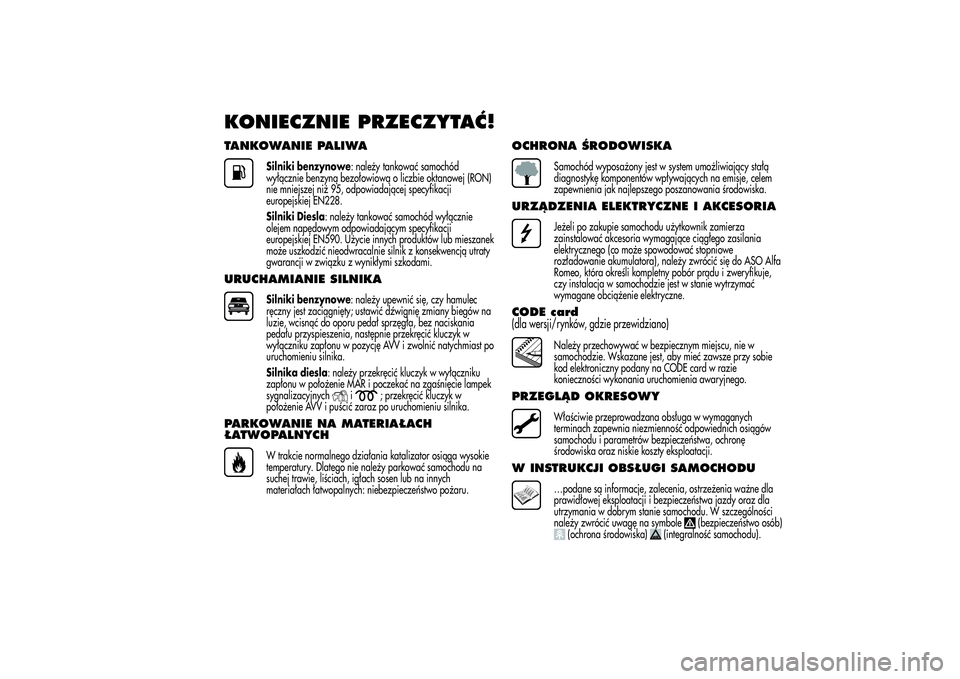

KONIECZNIE PRZECZYTAĆ!TANKOWANIE PALIWA
Silniki benzynowe: należy tankować samochód
wyłącznie benzyną bezołowiową o liczbie oktanowej (RON)
nie mniejszej niż 95, odpowiadającej specyfikacji
europejskiej EN228.
Silniki Diesla: należy tankować samochód wyłącznie
olejem napędowym odpowiadającym specyfikacji
europejskiej EN590. Użycie innych produktów lub mieszanek
może uszkodzić nieodwracalnie silnik z konsekwencją utraty
gwarancji w związku z wynikłymi szkodami.
URUCHAMIANIE SILNIKA
Silniki benzynowe: należy upewnić się, czy hamulec
ręczny jest zaciągnięty; ustawić dźwignię zmiany biegów na
luzie, wcisnąć do oporu pedał sprzęgła, bez naciskania
pedału przyspieszenia, następnie przekręcić kluczyk w
wyłączniku zapłonu w pozycję AVV i zwolnić natychmiast po
uruchomieniu silnika.
Silnika diesla: należy przekręcić kluczyk w wyłączniku
zapłonu w położenie MAR i poczekać na zgaśnięcie lampek
sygnalizacyjnych
i
; przekręcić kluczyk w
położenie AVV i puścić zaraz po uruchomieniu silnika.
PARKOWANIE NA MATERIAŁACH
ŁATWOPALNYCH
W trakcie normalnego działania katalizator osiąga wysokie
temperatury. Dlatego nie należy parkować samochodu na
suchej trawie, liściach, igłach sosen lub na innych
materiałach łatwopalnych: niebezpieczeństwo pożaru.
OCHRONA ŚRODOWISKA
Samochód wyposażony jest w system umożliwiający stałą
diagnostykę komponentów wpływających na emisje, celem
zapewnienia jak najlepszego poszanowania środowiska.
URZĄDZENIA ELEKTRYCZNE I AKCESORIA
Jeżeli po zakupie samochodu użytkownik zamierza
zainstalować akcesoria wymagające ciągłego zasilania
elektrycznego (co może spowodować stopniowe
rozładowanie akumulatora), należy zwrócić się do ASO Alfa
Romeo, która określi kompletny pobór prądu i zweryfikuje,
czy instalacja w samochodzie jest w stanie wytrzymać
wymagane obciążenie elektryczne.
CODE card(dla wersji/rynków, gdzie przewidziano)
Należy przechowywać w bezpiecznym miejscu, nie w
samochodzie. Wskazane jest, aby mieć zawsze przy sobie
kod elektroniczny podany na CODE card w razie
konieczności wykonania uruchomienia awaryjnego.
PRZEGLĄD OKRESOWY
Właściwie przeprowadzana obsługa w wymaganych
terminach zapewnia niezmienność odpowiednich osiągów
samochodu i parametrów bezpieczeństwa, ochronę
środowiska oraz niskie koszty eksploatacji.
W INSTRUKCJI OBSŁUGI SAMOCHODU
…podane są informacje, zalecenia, ostrzeżenia ważne dla
prawidłowej eksploatacji i bezpieczeństwa jazdy oraz dla
utrzymania w dobrym stanie samochodu. W szczególności
należy zwrócić uwagę na symbole
(bezpieczeństwo osób)
(ochrona środowiska)
(integralność samochodu).

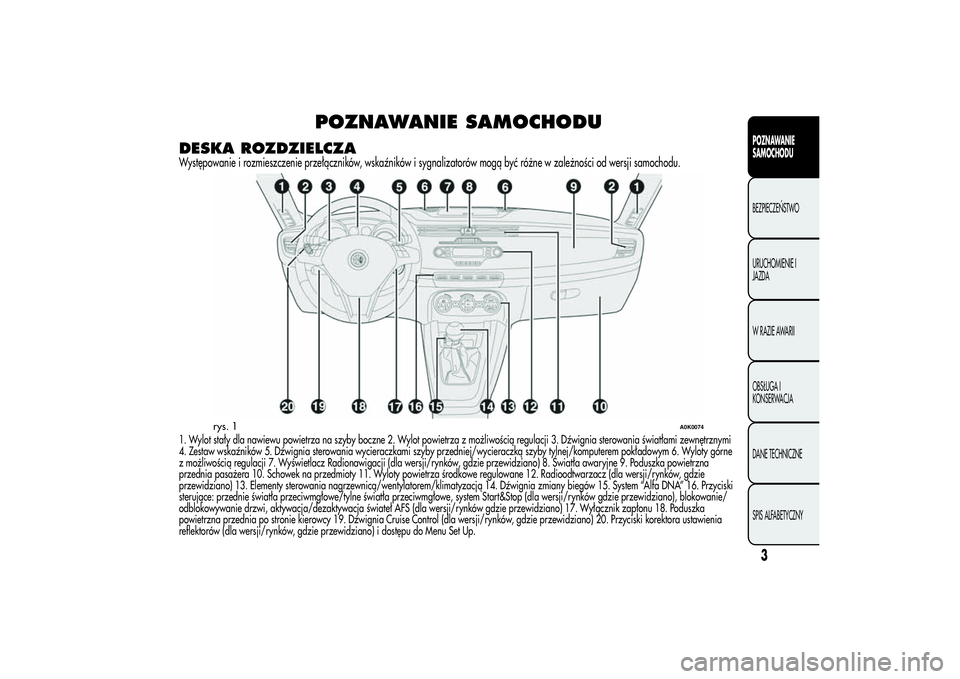

POZNAWANIE SAMOCHODU
DESKA ROZDZIELCZAWystępowanie i rozmieszczenie przełączników, wskaźników i sygnalizatorów mogą być różne w zależności od wersji samochodu.1. Wylot stały dla nawiewu powietrza na szyby boczne 2. Wylot powietrza z możliwością regulacji 3. Dźwignia sterowania światłami zewnętrznymi
4. Zestaw wskaźników 5. Dźwignia sterowania wycieraczkami szyby przedniej/wycieraczką szyby tylnej/komputerem pokładowym 6. Wyloty górne
z możliwością regulacji 7. Wyświetlacz Radionawigacji (dla wersji/rynków, gdzie przewidziano) 8. Światła awaryjne 9. Poduszka powietrzna
przednia pasażera 10. Schowek na przedmioty 11. Wyloty powietrza środkowe regulowane 12. Radioodtwarzacz (dla wersji/rynków, gdzie
przewidziano) 13. Elementy sterowania nagrzewnicą/wentylatorem/klimatyzacją 14. Dźwignia zmiany biegów 15. System “Alfa DNA” 16. Przyciski
sterujące: przednie światła przeciwmgłowe/tylne światła przeciwmgłowe, system Start&Stop (dla wersji/rynków gdzie przewidziano), blokowanie/
odblokowywanie drzwi, aktywacja/dezaktywacja świateł AFS (dla wersji/rynków gdzie przewidziano) 17. Wyłącznik zapłonu 18. Poduszka
powietrzna przednia po stronie kierowcy 19. Dźwignia Cruise Control (dla wersji/rynków, gdzie przewidziano) 20. Przyciski korektora ustawienia
reflektorów (dla wersji/rynków, gdzie przewidziano) i dostępu do Menu Set Up.
rys. 1
A0K0074
3POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

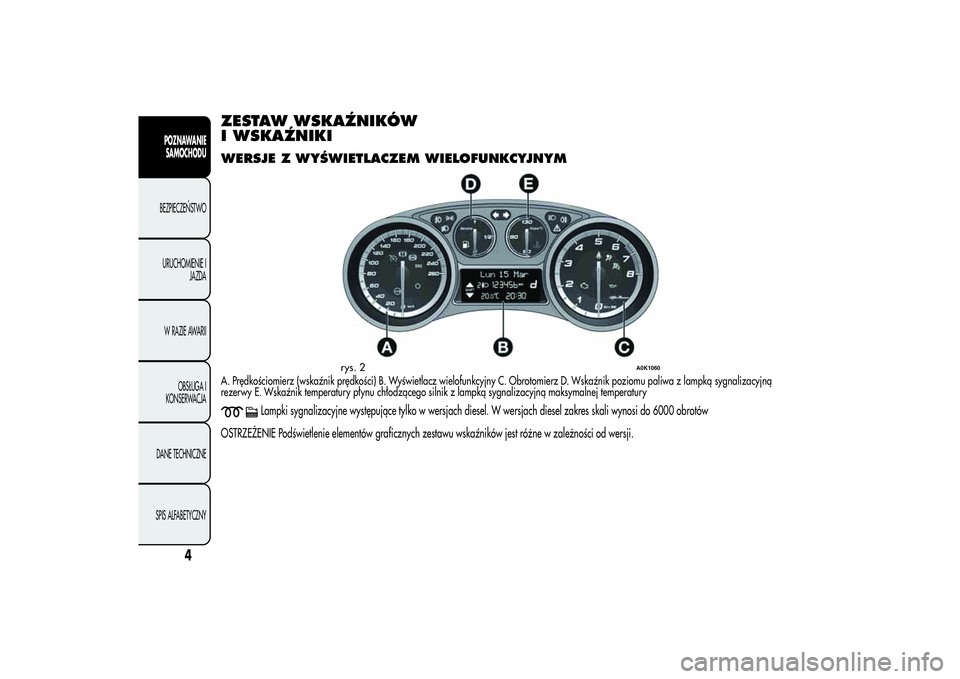

ZESTAW WSKAŹNIKÓW
I WSKAŹNIKIWERSJE Z WYŚWIETLACZEM WIELOFUNKCYJNYMA. Prędkościomierz (wskaźnik prędkości) B. Wyświetlacz wielofunkcyjny C. Obrotomierz D. Wskaźnik poziomu paliwa z lampką sygnalizacyjną
rezerwy E. Wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej temperatury
Lampki sygnalizacyjne występujące tylko w wersjach diesel. W wersjach diesel zakres skali wynosi do 6000 obrotów
OSTRZEŻENIE Podświetlenie elementów graficznych zestawu wskaźników jest różne w zależności od wersji.
rys. 2
A0K1060
4
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

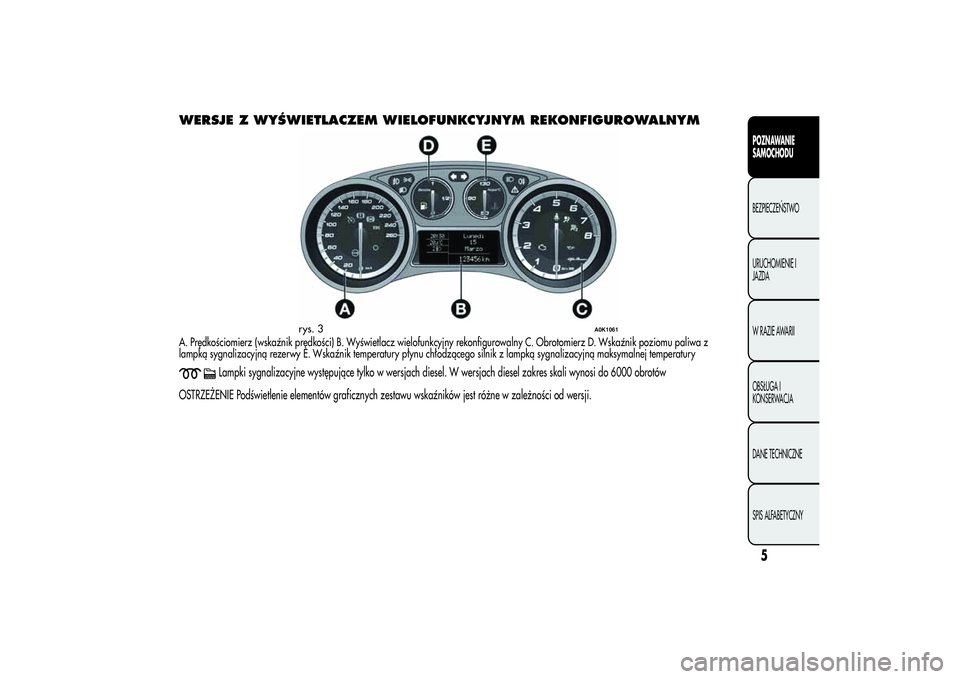

WERSJE Z WYŚWIETLACZEM WIELOFUNKCYJNYM REKONFIGUROWALNYMA. Prędkościomierz (wskaźnik prędkości) B. Wyświetlacz wielofunkcyjny rekonfigurowalny C. Obrotomierz D. Wskaźnik poziomu paliwa z
lampką sygnalizacyjną rezerwy E. Wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej temperatury
Lampki sygnalizacyjne występujące tylko w wersjach diesel. W wersjach diesel zakres skali wynosi do 6000 obrotów
OSTRZEŻENIE Podświetlenie elementów graficznych zestawu wskaźników jest różne w zależności od wersji.
rys. 3
A0K1061
5POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

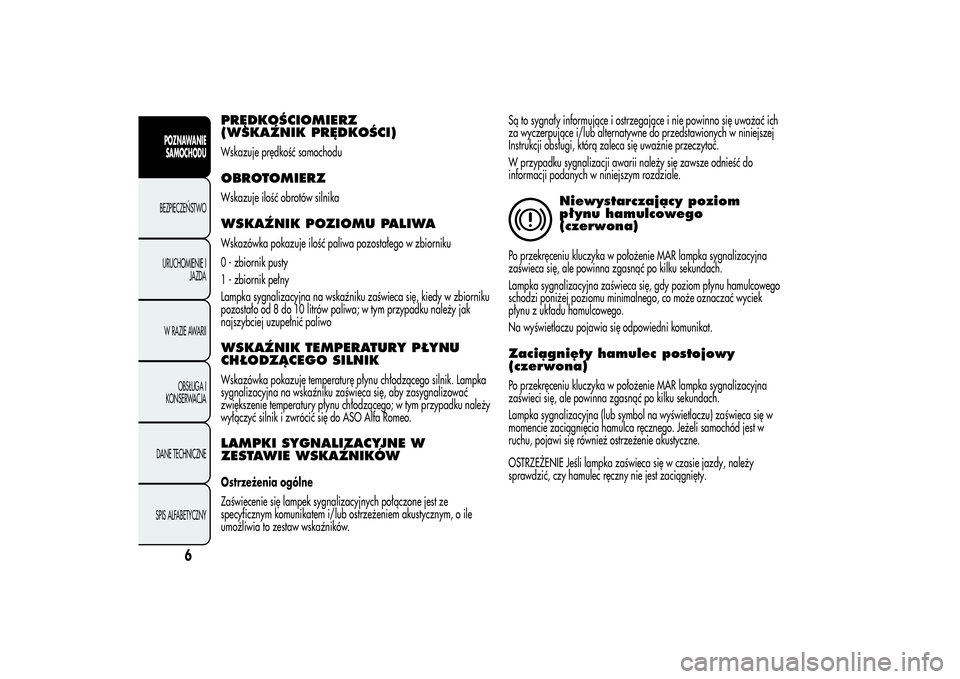

PRĘDKOŚCIOMIERZ
(WSKAŹNIK PRĘDKOŚCI)Wskazuje prędkość samochoduOBROTOMIERZWskazuje ilość obrotów silnikaWSKAŹNIK POZIOMU PALIWAWskazówka pokazuje ilość paliwa pozostałego w zbiorniku
0 - zbiornik pusty
1 - zbiornik pełny
Lampka sygnalizacyjna na wskaźniku zaświeca się, kiedy w zbiorniku
pozostało od 8 do 10 litrów paliwa; w tym przypadku należy jak
najszybciej uzupełnić paliwoWSKAŹNIK TEMPERATURY PŁYNU
CHŁODZĄCEGO SILNIKWskazówka pokazuje temperaturę płynu chłodzącego silnik. Lampka
sygnalizacyjna na wskaźniku zaświeca się, aby zasygnalizować
zwiększenie temperatury płynu chłodzącego; w tym przypadku należy
wyłączyć silnik i zwrócić się do ASO Alfa Romeo.LAMPKI SYGNALIZACYJNE W
ZESTAWIE WSKAŹNIKÓWOstrzeżenia ogólne
Zaświecenie się lampek sygnalizacyjnych połączone jest ze
specyficznym komunikatem i/lub ostrzeżeniem akustycznym, o ile
umożliwia to zestaw wskaźników.Są to sygnały informujące i ostrzegające i nie powinno się uważać ich
za wyczerpujące i/lub alternatywne do przedstawionych w niniejszej
Instrukcji obsługi, którą zaleca się uważnie przeczytać.
W przypadku sygnalizacji awarii należy się zawsze odnieść do
informacji podanych w niniejszym rozdziale.
Niewystarczający poziom
płynu hamulcowego
(czerwona)
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna
zaświeca się, ale powinna zgasnąć po kilku sekundach.
Lampka sygnalizacyjna zaświeca się, gdy poziom płynu hamulcowego
schodzi poniżej poziomu minimalnego, co może oznaczać wyciek
płynu z układu hamulcowego.
Na wyświetlaczu pojawia się odpowiedni komunikat.Zaciągnięty hamulec postojowy
(czerwona)Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna
zaświeci się, ale powinna zgasnąć po kilku sekundach.
Lampka sygnalizacyjna (lub symbol na wyświetlaczu) zaświeca się w
momencie zaciągnięcia hamulca ręcznego. Jeżeli samochód jest w
ruchu, pojawi się również ostrzeżenie akustyczne.
OSTRZEŻENIE Jeśli lampka zaświeca się w czasie jazdy, należy
sprawdzić, czy hamulec ręczny nie jest zaciągnięty.
