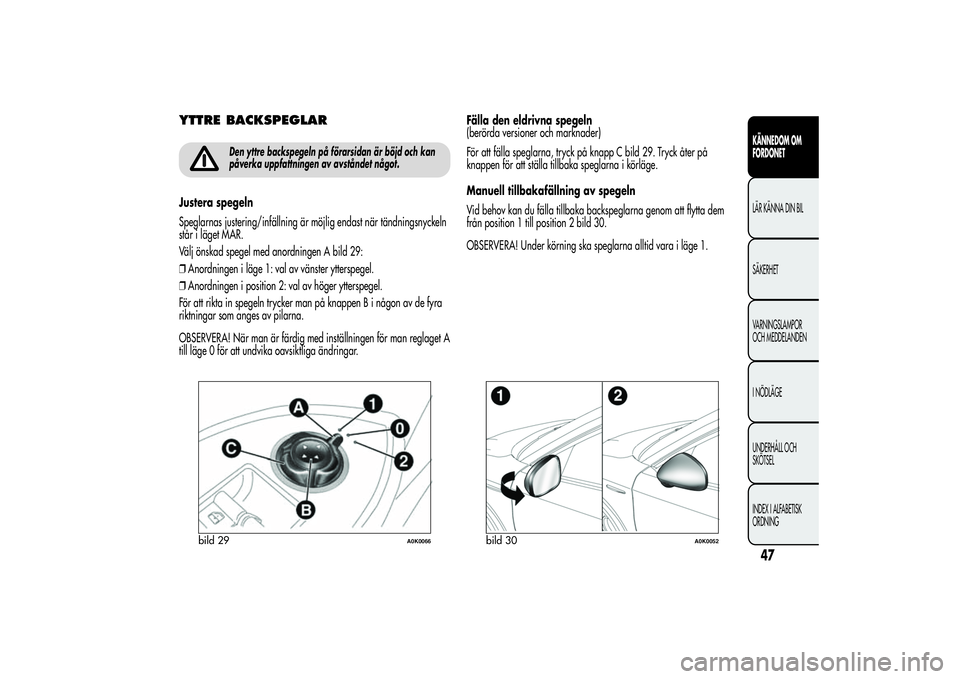

YTTRE BACKSPEGLAR
Den yttre backspegeln på förarsidan är böjd och kan
påverka uppfattningen av avståndet något.
Justera spegeln
Speglarnas justering/infällning är möjlig endast när tändningsnyckeln
står i läget MAR.
Välj önskad spegel med anordningen A bild 29:
❒Anordningen i läge 1: val av vänster ytterspegel.
❒Anordningen i position 2: val av höger ytterspegel.
För att rikta in spegeln trycker man på knappen B i någon av de fyra
riktningar som anges av pilarna.
OBSERVERA! När man är färdig med inställningen för man reglaget A
till läge 0 för att undvika oavsiktliga ändringar.Fälla den eldrivna spegeln
(berörda versioner och marknader)
För att fälla speglarna, tryck på knapp C bild 29. Tryck åter på
knappen för att ställa tillbaka speglarna i körläge.
Manuell tillbakafällning av spegeln
Vid behov kan du fälla tillbaka backspeglarna genom att flytta dem
från position 1 till position 2 bild 30.
OBSERVERA! Under körning ska speglarna alltid vara i läge 1.
bild 29
A0K0066
bild 30
A0K0052
47KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

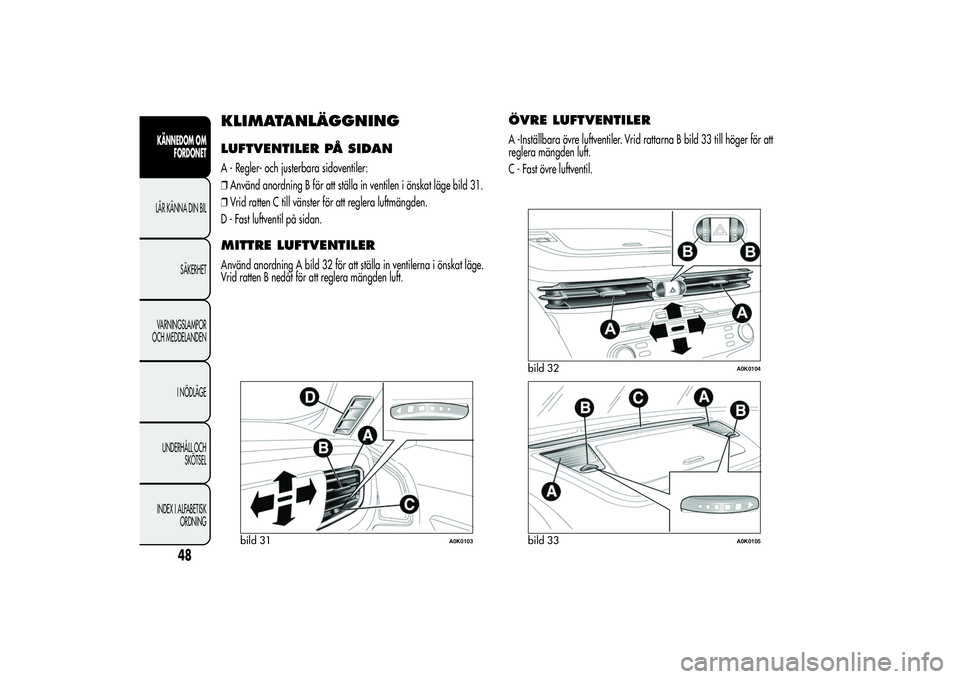

KLIMATANLÄGGNINGLUFTVENTILER PÅ SIDANA - Regler- och justerbara sidoventiler:
❒Använd anordning B för att ställa in ventilen i önskat läge bild 31.
❒Vrid ratten C till vänster för att reglera luftmängden.
D - Fast luftventil på sidan.MITTRE LUFTVENTILERAnvänd anordning A bild 32 för att ställa in ventilerna i önskat läge.
Vrid ratten B nedåt för att reglera mängden luft.
ÖVRE LUFTVENTILERA -Inställbara övre luftventiler. Vrid rattarna B bild 33 till höger för att
reglera mängden luft.
C - Fast övre luftventil.
bild 31
A0K0103
bild 32
A0K0104
bild 33
A0K0105
48
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

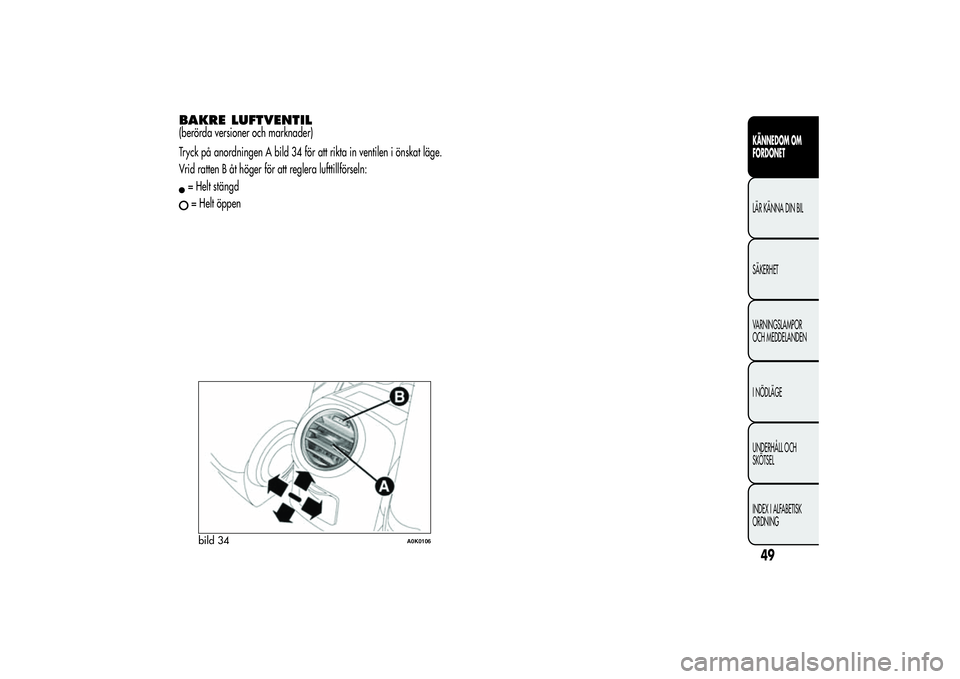

BAKRE LUFTVENTIL(berörda versioner och marknader)
Tryck på anordningen A bild 34 för att rikta in ventilen i önskat läge.
Vrid ratten B åt höger för att reglera lufttillförseln:= Helt stängd= Helt öppenbild 34
A0K0106
49KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

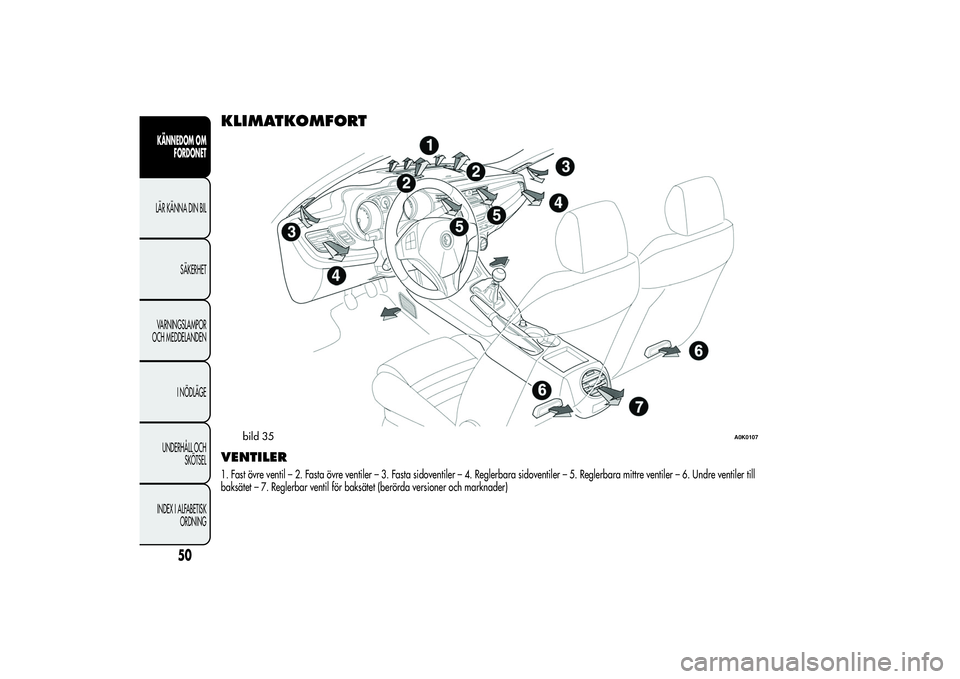

KLIMATKOMFORTVENTILER1. Fast övre ventil – 2. Fasta övre ventiler – 3. Fasta sidoventiler – 4. Reglerbara sidoventiler – 5. Reglerbara mittre ventiler – 6. Undre ventiler till
baksätet – 7. Reglerbar ventil för baksätet (berörda versioner och marknader)
bild 35
A0K0107
50
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

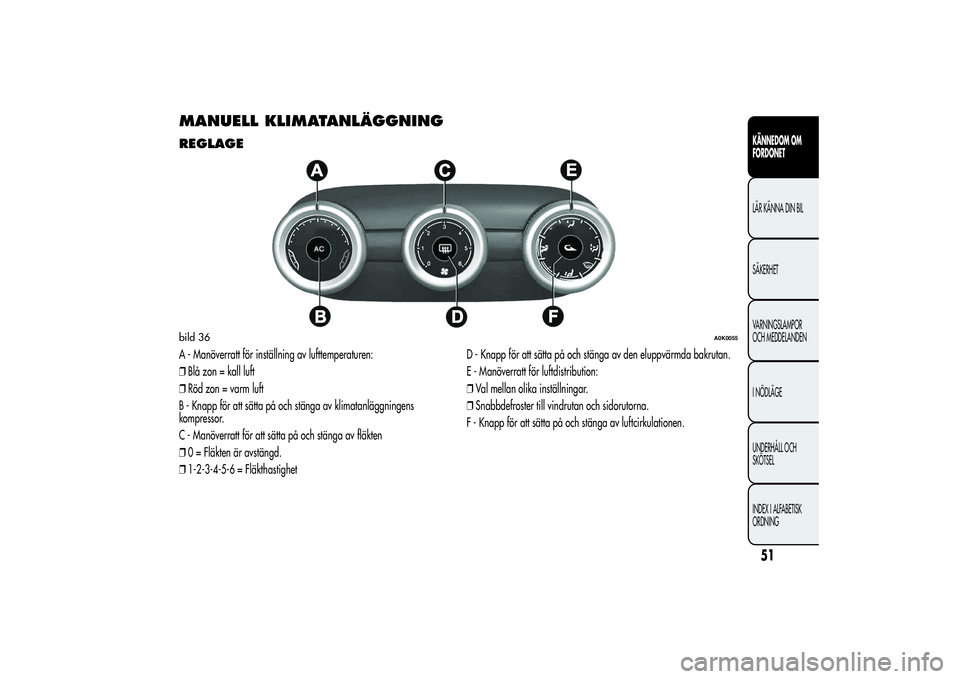

MANUELL KLIMATANLÄGGNINGREGLAGEA - Manöverratt för inställning av lufttemperaturen:
❒Blå zon = kall luft
❒Röd zon = varm luft
B - Knapp för att sätta på och stänga av klimatanläggningens
kompressor.
C - Manöverratt för att sätta på och stänga av fläkten
❒0 = Fläkten är avstängd.
❒1-2-3-4-5-6 = FläkthastighetD - Knapp för att sätta på och stänga av den eluppvärmda bakrutan.
E - Manöverratt för luftdistribution:
❒Val mellan olika inställningar.
❒Snabbdefroster till vindrutan och sidorutorna.
F - Knapp för att sätta på och stänga av luftcirkulationen.bild 36
A0K0055
51KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

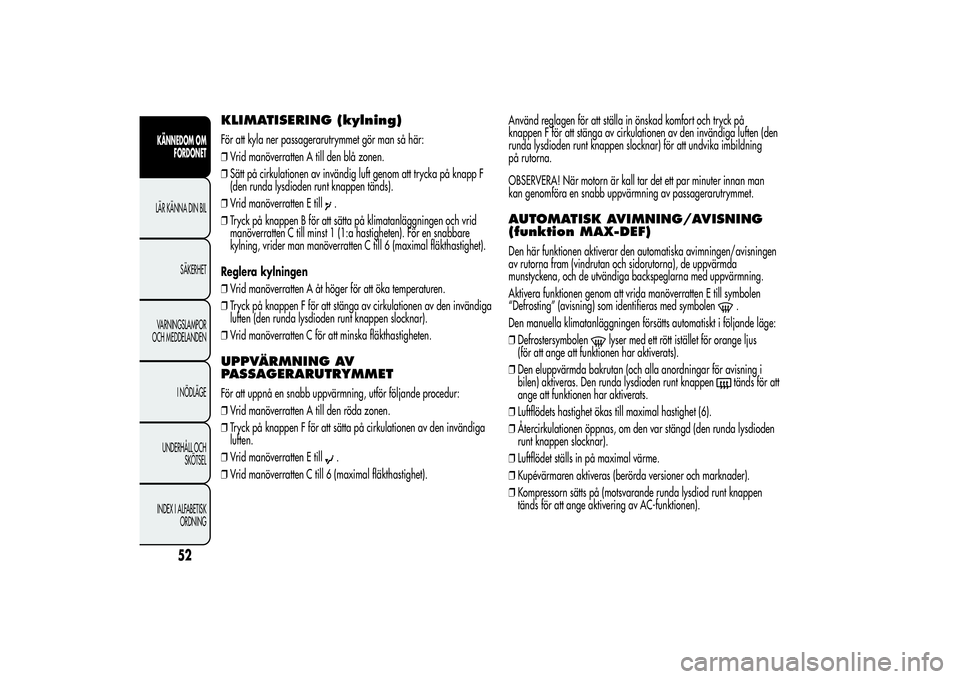

KLIMATISERING (kylning)För att kyla ner passagerarutrymmet gör man så här:
❒Vrid manöverratten A till den blå zonen.
❒Sätt på cirkulationen av invändig luft genom att trycka på knapp F
(den runda lysdioden runt knappen tänds).
❒Vrid manöverratten E till
.
❒Tryck på knappen B för att sätta på klimatanläggningen och vrid
manöverratten C till minst 1 (1:a hastigheten). För en snabbare
kylning, vrider man manöverratten C till 6 (maximal fläkthastighet).
Reglera kylningen
❒Vrid manöverratten A åt höger för att öka temperaturen.
❒Tryck på knappen F för att stänga av cirkulationen av den invändiga
luften (den runda lysdioden runt knappen slocknar).
❒Vrid manöverratten C för att minska fläkthastigheten.
UPPVÄRMNING AV
PASSAGERARUTRYMMETFör att uppnå en snabb uppvärmning, utför följande procedur:
❒Vrid manöverratten A till den röda zonen.
❒Tryck på knappen F för att sätta på cirkulationen av den invändiga
luften.
❒Vrid manöverratten E till
.
❒Vrid manöverratten C till 6 (maximal fläkthastighet).Använd reglagen för att ställa in önskad komfort och tryck på
knappen F för att stänga av cirkulationen av den invändiga luften (den
runda lysdioden runt knappen slocknar) för att undvika imbildning
på rutorna.
OBSERVERA! När motorn är kall tar det ett par minuter innan man
kan genomföra en snabb uppvärmning av passagerarutrymmet.
AUTOMATISK AVIMNING/AVISNING
(funktion MAX-DEF)Den här funktionen aktiverar den automatiska avimningen/avisningen
av rutorna fram (vindrutan och sidorutorna), de uppvärmda
munstyckena, och de utvändiga backspeglarna med uppvärmning.
Aktivera funktionen genom att vrida manöverratten E till symbolen
“Defrosting” (avisning) som identifieras med symbolen
.
Den manuella klimatanläggningen försätts automatiskt i följande läge:
❒Defrostersymbolen
lyser med ett rött istället för orange ljus
(för att ange att funktionen har aktiverats).
❒Den eluppvärmda bakrutan (och alla anordningar för avisning i
bilen) aktiveras. Den runda lysdioden runt knappen
tänds för att
ange att funktionen har aktiverats.
❒Luftflödets hastighet ökas till maximal hastighet (6).
❒Återcirkulationen öppnas, om den var stängd (den runda lysdioden
runt knappen slocknar).
❒Luftflödet ställs in på maximal värme.
❒Kupévärmaren aktiveras (berörda versioner och marknader).
❒Kompressorn sätts på (motsvarande runda lysdiod runt knappen
tänds för att ange aktivering av AC-funktionen).
52
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

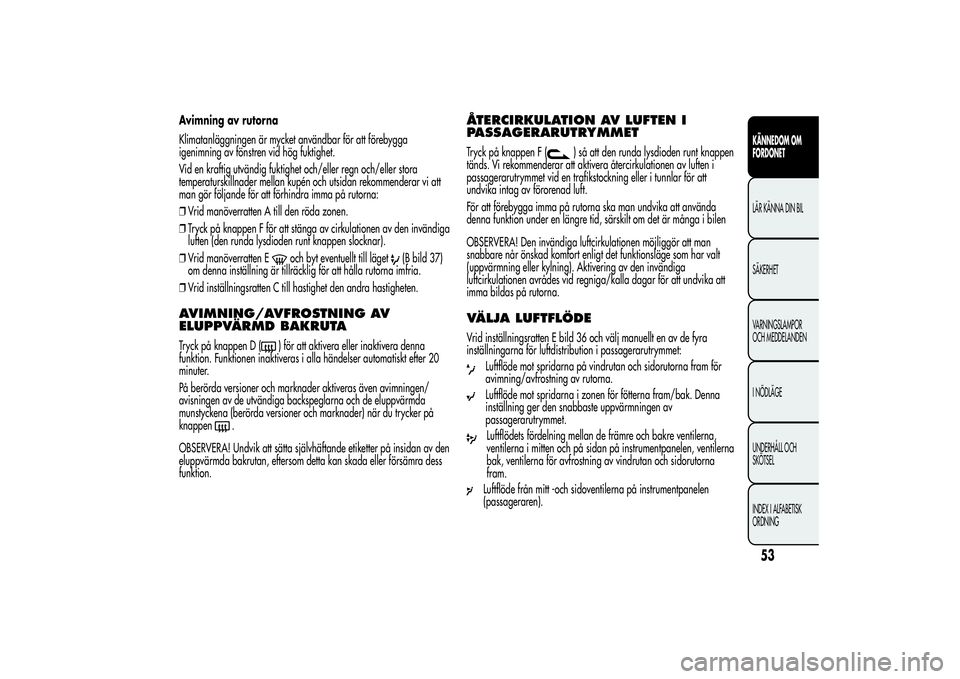

Avimning av rutorna
Klimatanläggningen är mycket användbar för att förebygga
igenimning av fönstren vid hög fuktighet.
Vid en kraftig utvändig fuktighet och/eller regn och/eller stora
temperaturskillnader mellan kupén och utsidan rekommenderar vi att
man gör följande för att förhindra imma på rutorna:
❒Vrid manöverratten A till den röda zonen.
❒Tryck på knappen F för att stänga av cirkulationen av den invändiga
luften (den runda lysdioden runt knappen slocknar).
❒Vrid manöverratten E
och byt eventuellt till läget
(B bild 37)
om denna inställning är tillräcklig för att hålla rutorna imfria.
❒Vrid inställningsratten C till hastighet den andra hastigheten.
AVIMNING/AVFROSTNING AV
ELUPPVÄRMD BAKRUTATryck på knappen D (
) för att aktivera eller inaktivera denna
funktion. Funktionen inaktiveras i alla händelser automatiskt efter 20
minuter.
På berörda versioner och marknader aktiveras även avimningen/
avisningen av de utvändiga backspeglarna och de eluppvärmda
munstyckena (berörda versioner och marknader) när du trycker på
knappen
.
OBSERVERA! Undvik att sätta självhäftande etiketter på insidan av den
eluppvärmda bakrutan, eftersom detta kan skada eller försämra dess
funktion.
ÅTERCIRKULATION AV LUFTEN I
PASSAGERARUTRYMMETTryck på knappen F (
) så att den runda lysdioden runt knappen
tänds. Vi rekommenderar att aktivera återcirkulationen av luften i
passagerarutrymmet vid en trafikstockning eller i tunnlar för att
undvika intag av förorenad luft.
För att förebygga imma på rutorna ska man undvika att använda
denna funktion under en längre tid, särskilt om det är många i bilen
OBSERVERA! Den invändiga luftcirkulationen möjliggör att man
snabbare når önskad komfort enligt det funktionsläge som har valt
(uppvärmning eller kylning). Aktivering av den invändiga
luftcirkulationen avrådes vid regniga/kalla dagar för att undvika att
imma bildas på rutorna.
VÄLJA LUFTFLÖDEVrid inställningsratten E bild 36 och välj manuellt en av de fyra
inställningarna för luftdistribution i passagerarutrymmet:
Luftflöde mot spridarna på vindrutan och sidorutorna fram för
avimning/avfrostning av rutorna.Luftflöde mot spridarna i zonen för fötterna fram/bak. Denna
inställning ger den snabbaste uppvärmningen av
passagerarutrymmet.Luftflödets fördelning mellan de främre och bakre ventilerna,
ventilerna i mitten och på sidan på instrumentpanelen, ventilerna
bak, ventilerna för avfrostning av vindrutan och sidorutorna
fram.Luftflöde från mitt -och sidoventilerna på instrumentpanelen
(passageraren).
53KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

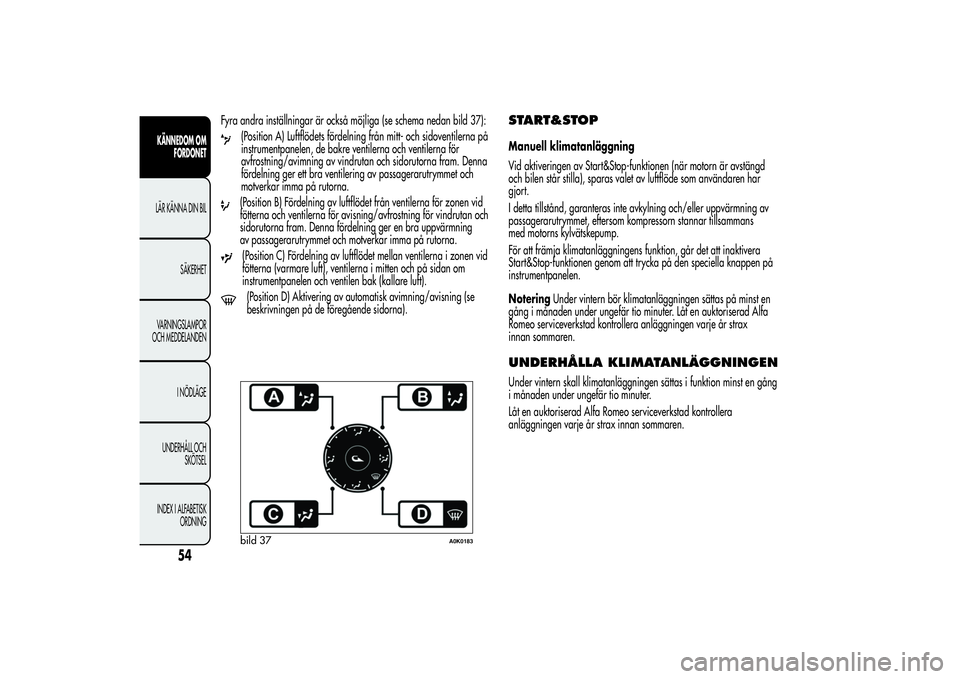

Fyra andra inställningar är också möjliga (se schema nedan bild 37):
(Position A) Luftflödets fördelning från mitt- och sidoventilerna på
instrumentpanelen, de bakre ventilerna och ventilerna för
avfrostning/avimning av vindrutan och sidorutorna fram. Denna
fördelning ger ett bra ventilering av passagerarutrymmet och
motverkar imma på rutorna.(Position B) Fördelning av luftflödet från ventilerna för zonen vid
fötterna och ventilerna för avisning/avfrostning för vindrutan och
sidorutorna fram. Denna fördelning ger en bra uppvärmning
av passagerarutrymmet och motverkar imma på rutorna.(Position C) Fördelning av luftflödet mellan ventilerna i zonen vid
fötterna (varmare luft), ventilerna i mitten och på sidan om
instrumentpanelen och ventilen bak (kallare luft).(Position D) Aktivering av automatisk avimning/avisning (se
beskrivningen på de föregående sidorna).
START&STOPManuell klimatanläggning
Vid aktiveringen av Start&Stop-funktionen (när motorn är avstängd
och bilen står stilla), sparas valet av luftflöde som användaren har
gjort.
I detta tillstånd, garanteras inte avkylning och/eller uppvärmning av
passagerarutrymmet, eftersom kompressorn stannar tillsammans
med motorns kylvätskepump.
För att främja klimatanläggningens funktion, går det att inaktivera
Start&Stop-funktionen genom att trycka på den speciella knappen på
instrumentpanelen.
NoteringUnder vintern bör klimatanläggningen sättas på minst en
gång i månaden under ungefär tio minuter. Låt en auktoriserad Alfa
Romeo serviceverkstad kontrollera anläggningen varje år strax
innan sommaren.UNDERHÅLLA KLIMATANLÄGGNINGENUnder vintern skall klimatanläggningen sättas i funktion minst en gång
i månaden under ungefär tio minuter.
Låt en auktoriserad Alfa Romeo serviceverkstad kontrollera
anläggningen varje år strax innan sommaren.
bild 37
A0K0183
54
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

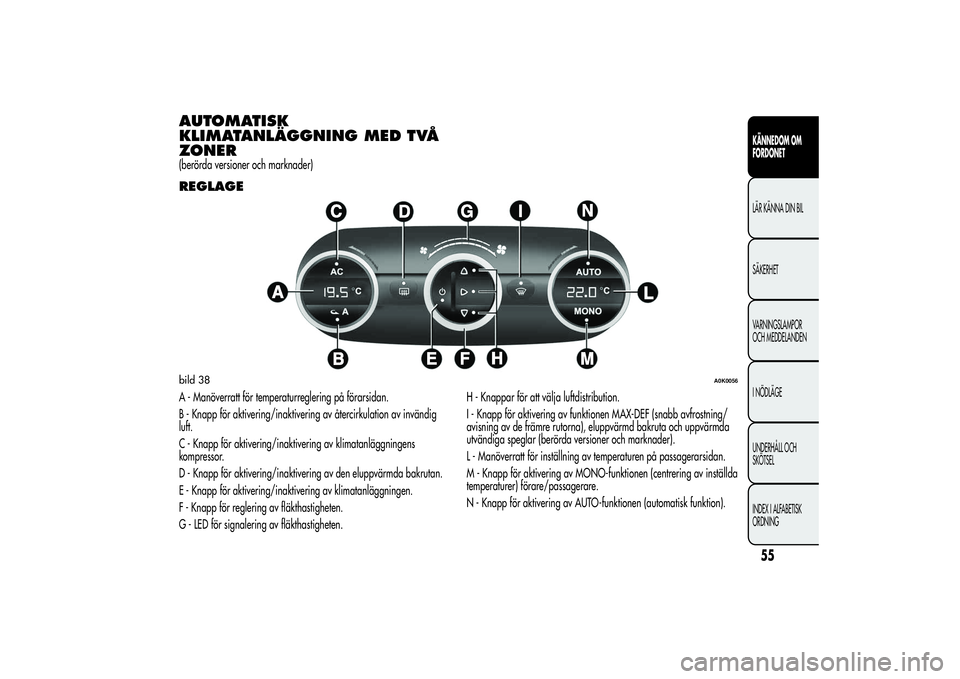

AUTOMATISK
KLIMATANLÄGGNING MED TVÅ
ZONER(berörda versioner och marknader)REGLAGEA - Manöverratt för temperaturreglering på förarsidan.
B - Knapp för aktivering/inaktivering av återcirkulation av invändig
luft.
C - Knapp för aktivering/inaktivering av klimatanläggningens
kompressor.
D - Knapp för aktivering/inaktivering av den eluppvärmda bakrutan.
E - Knapp för aktivering/inaktivering av klimatanläggningen.
F - Knapp för reglering av fläkthastigheten.
G - LED för signalering av fläkthastigheten.H - Knappar för att välja luftdistribution.
I - Knapp för aktivering av funktionen MAX-DEF (snabb avfrostning/
avisning av de främre rutorna), eluppvärmd bakruta och uppvärmda
utvändiga speglar (berörda versioner och marknader).
L - Manöverratt för inställning av temperaturen på passagerarsidan.
M - Knapp för aktivering av MONO-funktionen (centrering av inställda
temperaturer) förare/passagerare.
N - Knapp för aktivering av AUTO-funktionen (automatisk funktion).bild 38
A0K0056
55KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

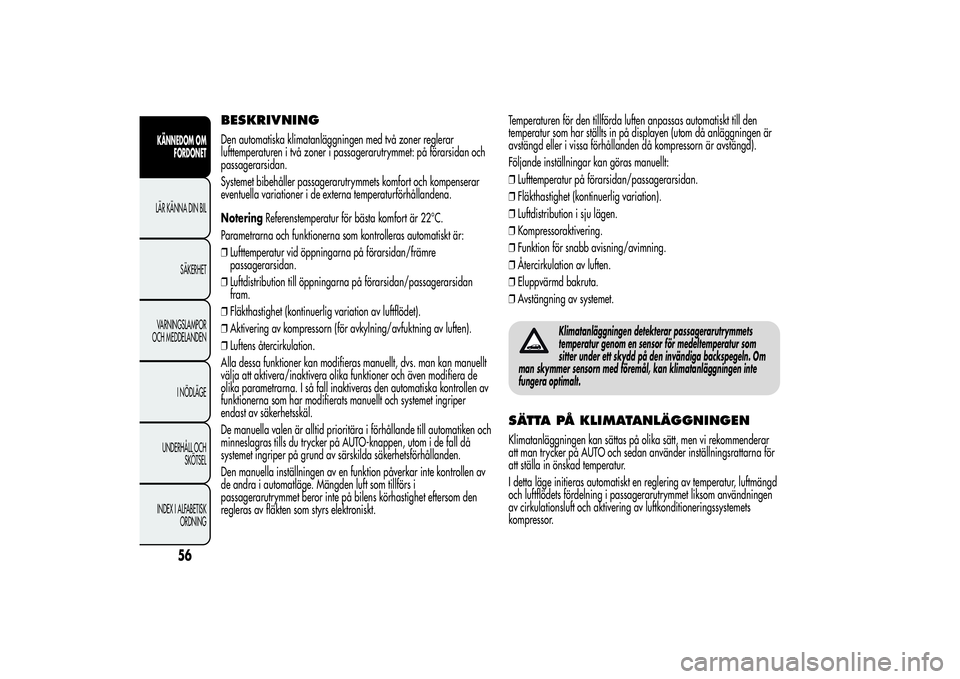

BESKRIVNINGDen automatiska klimatanläggningen med två zoner reglerar
lufttemperaturen i två zoner i passagerarutrymmet: på förarsidan och
passagerarsidan.
Systemet bibehåller passagerarutrymmets komfort och kompenserar
eventuella variationer i de externa temperaturförhållandena.
NoteringReferenstemperatur för bästa komfort är 22°C.
Parametrarna och funktionerna som kontrolleras automatiskt är:
❒Lufttemperatur vid öppningarna på förarsidan/främre
passagerarsidan.
❒Luftdistribution till öppningarna på förarsidan/passagerarsidan
fram.
❒Fläkthastighet (kontinuerlig variation av luftflödet).
❒Aktivering av kompressorn (för avkylning/avfuktning av luften).
❒Luftens återcirkulation.
Alla dessa funktioner kan modifieras manuellt, dvs. man kan manuellt
välja att aktivera/inaktivera olika funktioner och även modifiera de
olika parametrarna. I så fall inaktiveras den automatiska kontrollen av
funktionerna som har modifierats manuellt och systemet ingriper
endast av säkerhetsskäl.
De manuella valen är alltid prioritära i förhållande till automatiken och
minneslagras tills du trycker på AUTO-knappen, utom i de fall då
systemet ingriper på grund av särskilda säkerhetsförhållanden.
Den manuella inställningen av en funktion påverkar inte kontrollen av
de andra i automatläge. Mängden luft som tillförs i
passagerarutrymmet beror inte på bilens körhastighet eftersom den
regleras av fläkten som styrs elektroniskt.Temperaturen för den tillförda luften anpassas automatiskt till den
temperatur som har ställts in på displayen (utom då anläggningen är
avstängd eller i vissa förhållanden då kompressorn är avstängd).
Följande inställningar kan göras manuellt:
❒Lufttemperatur på förarsidan/passagerarsidan.
❒Fläkthastighet (kontinuerlig variation).
❒Luftdistribution i sju lägen.
❒Kompressoraktivering.
❒Funktion för snabb avisning/avimning.
❒Återcirkulation av luften.
❒Eluppvärmd bakruta.
❒Avstängning av systemet.
Klimatanläggningen detekterar passagerarutrymmets
temperatur genom en sensor för medeltemperatur som
sitter under ett skydd på den invändiga backspegeln. Om
man skymmer sensorn med föremål, kan klimatanläggningen inte
fungera optimalt.
SÄTTA PÅ KLIMATANLÄGGNINGENKlimatanläggningen kan sättas på olika sätt, men vi rekommenderar
att man trycker på AUTO och sedan använder inställningsrattarna för
att ställa in önskad temperatur.
I detta läge initieras automatiskt en reglering av temperatur, luftmängd
och luftflödets fördelning i passagerarutrymmet liksom användningen
av cirkulationsluft och aktivering av luftkonditioneringssystemets
kompressor.
56
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING
