Alfa Romeo Giulietta 2013 Drift- och underhållshandbok (in Swedish)

Den har plats för en flaska på 50 cl och två smala burkar. Under
flaskhållaren finns det plats för denna handbok inlagd på tvären.
Låt inte förvaringsfacken vara öppna under körning;
de kan skada personer i framsätena i händelse av
en olycka.

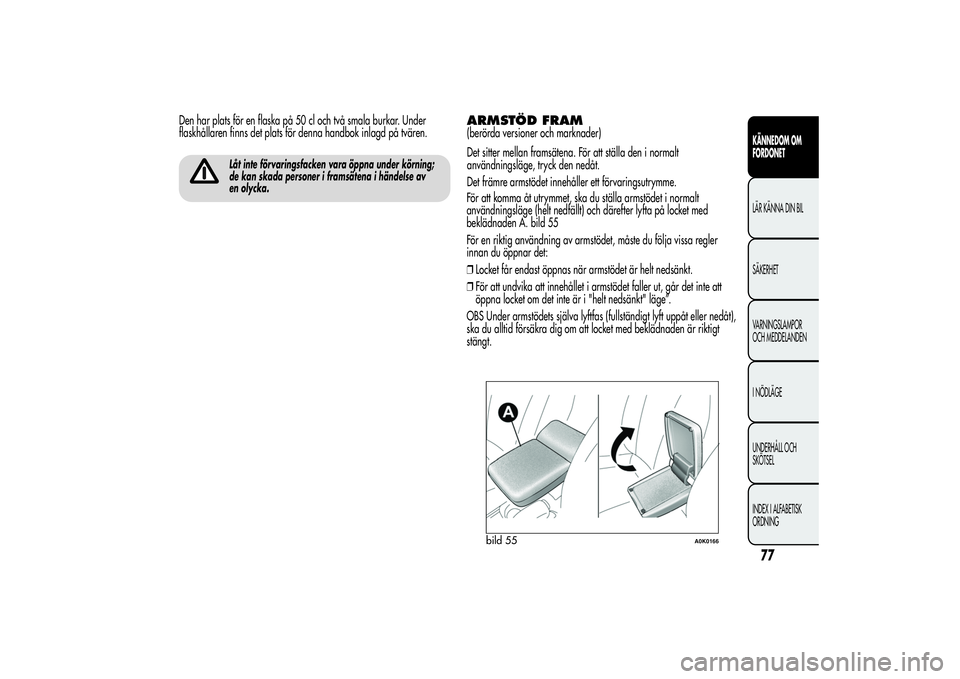

ARMSTÖD FRAM(berörda versioner och marknader)
Det sitter mellan framsätena. För att ställa den i normalt
användningsläge, tryck den nedåt.
Det främre armstödet innehåller ett förvaringsutrymme.
För att komma åt utrymmet, ska du ställa armstödet i normalt
användningsläge (helt nedfällt) och därefter lyfta på locket med
beklädnaden A. bild 55
För en riktig användning av armstödet, måste du följa vissa regler
innan du öppnar det:
❒Locket får endast öppnas när armstödet är helt nedsänkt.
❒För att undvika att innehållet i armstödet faller ut, går det inte att
öppna locket om det inte är i "helt nedsänkt" läge”.
OBS Under armstödets själva lyftfas (fullständigt lyft uppåt eller nedåt),
ska du alltid försäkra dig om att locket med beklädnaden är riktigt
stängt.
bild 55
A0K0166
77KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

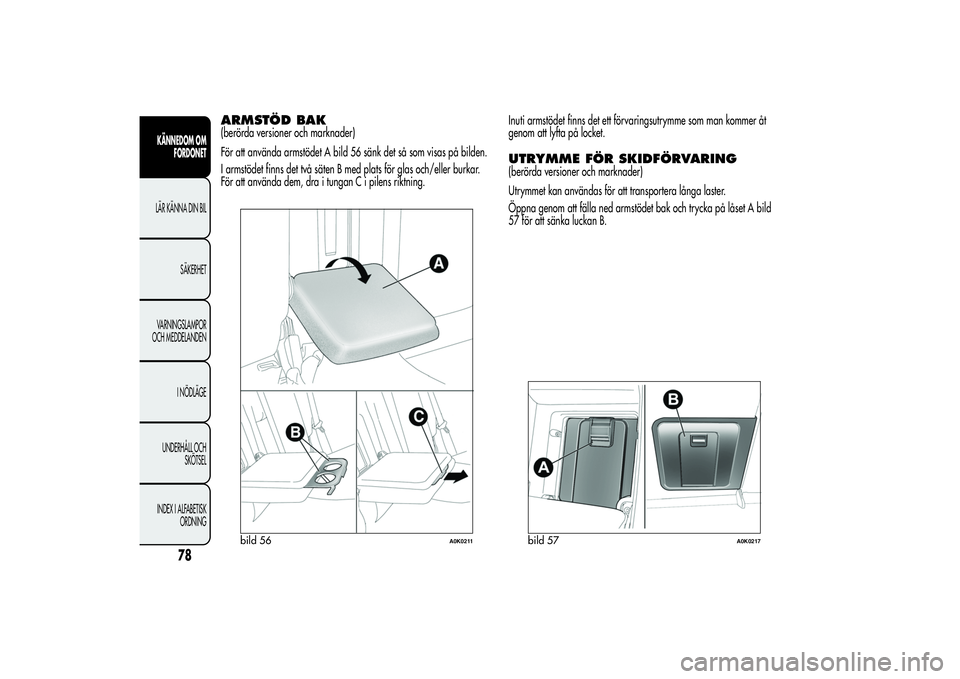

ARMSTÖD BAK(berörda versioner och marknader)
För att använda armstödet A bild 56 sänk det så som visas på bilden.
I armstödet finns det två säten B med plats för glas och/eller burkar.
För att använda dem, dra i tungan C i pilens riktning.Inuti armstödet finns det ett förvaringsutrymme som man kommer åt
genom att lyfta på locket.
UTRYMME FÖR SKIDFÖRVARING(berörda versioner och marknader)
Utrymmet kan användas för att transportera långa laster.
Öppna genom att fälla ned armstödet bak och trycka på låset A bild
57 för att sänka luckan B.
bild 56
A0K0211
bild 57
A0K0217
78
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

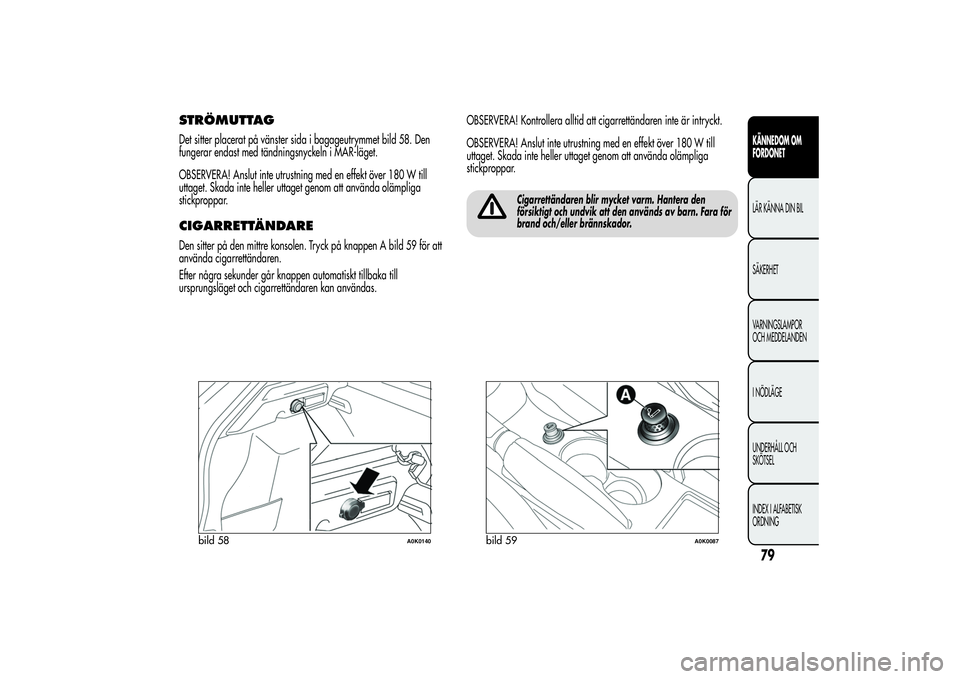

STRÖMUTTAGDet sitter placerat på vänster sida i bagageutrymmet bild 58. Den
fungerar endast med tändningsnyckeln i MAR-läget.
OBSERVERA! Anslut inte utrustning med en effekt över 180 W till
uttaget. Skada inte heller uttaget genom att använda olämpliga
stickproppar.CIGARRETTÄNDAREDen sitter på den mittre konsolen. Tryck på knappen A bild 59 för att
använda cigarrettändaren.
Efter några sekunder går knappen automatiskt tillbaka till
ursprungsläget och cigarrettändaren kan användas.OBSERVERA! Kontrollera alltid att cigarrettändaren inte är intryckt.
OBSERVERA! Anslut inte utrustning med en effekt över 180 W till
uttaget. Skada inte heller uttaget genom att använda olämpliga
stickproppar.
Cigarrettändaren blir mycket varm. Hantera den
försiktigt och undvik att den används av barn. Fara för
brand och/eller brännskador.
bild 58
A0K0140
bild 59
A0K0087
79KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

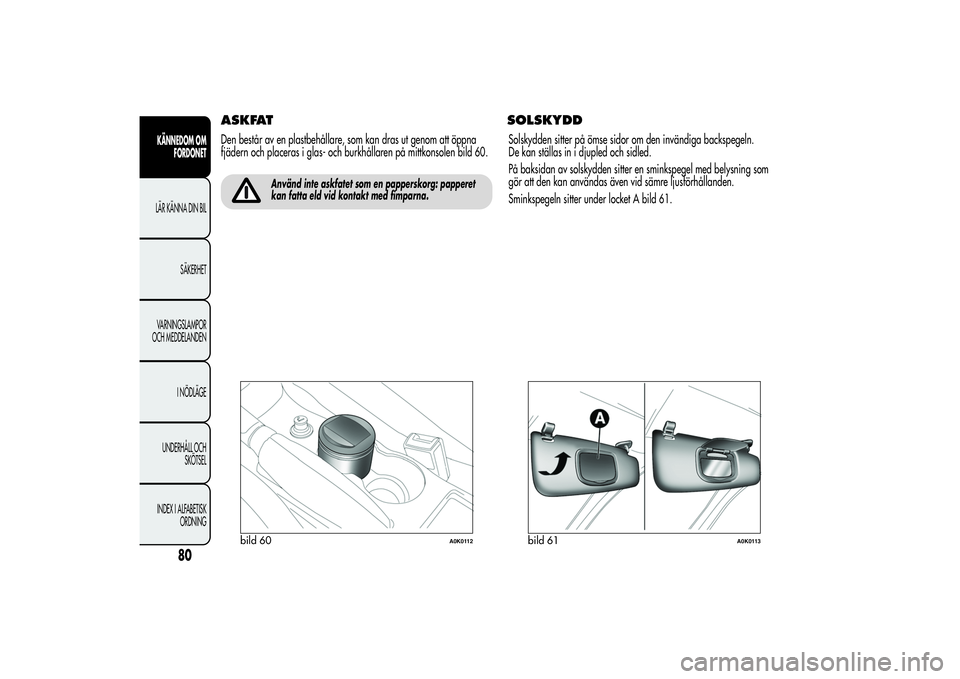

ASKFATDen består av en plastbehållare, som kan dras ut genom att öppna
fjädern och placeras i glas- och burkhållaren på mittkonsolen bild 60.
Använd inte askfatet som en papperskorg: papperet
kan fatta eld vid kontakt med fimparna.
SOLSKYDDSolskydden sitter på ömse sidor om den invändiga backspegeln.
De kan ställas in i djupled och sidled.
På baksidan av solskydden sitter en sminkspegel med belysning som
gör att den kan användas även vid sämre ljusförhållanden.
Sminkspegeln sitter under locket A bild 61.
bild 60
A0K0112
bild 61
A0K0113
80
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

BRANDSLÄCKARE(berörda versioner och marknader)
Brandsläckaren sitter under passagerarsätet fram bild 62.
NoteringPå vissa versioner sitter brandsläckaren placerad i hållare
på höger sida av bagageutrymmet.
bild 62
A0K0212
81KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING
ELEKTRISKT SOLTAK(berörda versioner och marknader)
Soltaket består av två glaspaneler, varav en sitter bak och är fast
medan den andra sitter fram och är rörlig samt utrustad med
två solgardiner (fram och bak) med manuell förflyttning.
Med stängt soltak, kan gardinerna placeras i vilket läge som helst.FUNKTIONSoltakets kan manövreras endast då tändningsnyckeln står i
MAR-läget. Kommandona A och B bild 63 på listen till takbelysningen
fram styr funktionerna för att öppna och stänga soltaket.
bild 63
A0K0131

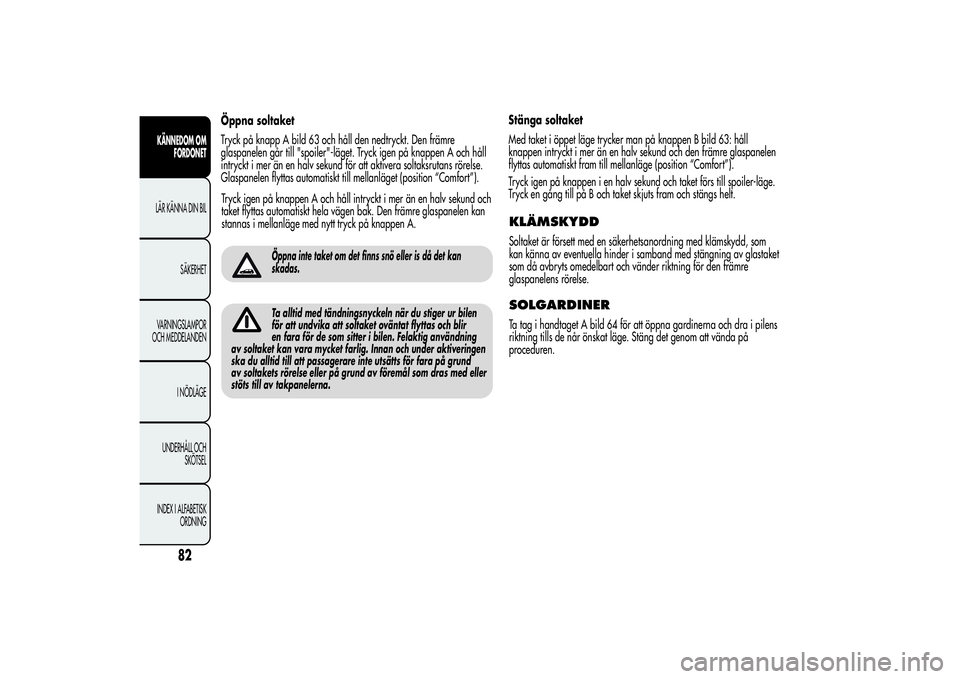

Öppna soltaket
Tryck på knapp A bild 63 och håll den nedtryckt. Den främre
glaspanelen går till "spoiler"-läget. Tryck igen på knappen A och håll
intryckt i mer än en halv sekund för att aktivera soltaksrutans rörelse.
Glaspanelen flyttas automatiskt till mellanläget (position “Comfort”).
Tryck igen på knappen A och håll intryckt i mer än en halv sekund och
taket flyttas automatiskt hela vägen bak. Den främre glaspanelen kan
stannas i mellanläge med nytt tryck på knappen A.
Öppna inte taket om det finns snö eller is då det kan
skadas.Ta alltid med tändningsnyckeln när du stiger ur bilen
för att undvika att soltaket oväntat flyttas och blir
en fara för de som sitter i bilen. Felaktig användning
av soltaket kan vara mycket farlig. Innan och under aktiveringen
ska du alltid till att passagerare inte utsätts för fara på grund
av soltakets rörelse eller på grund av föremål som dras med eller
stöts till av takpanelerna.
Stänga soltaket
Med taket i öppet läge trycker man på knappen B bild 63: håll
knappen intryckt i mer än en halv sekund och den främre glaspanelen
flyttas automatiskt fram till mellanläge (position “Comfort”).
Tryck igen på knappen i en halv sekund och taket förs till spoiler-läge.
Tryck en gång till på B och taket skjuts fram och stängs helt.
82
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING
KLÄMSKYDDSoltaket är försett med en säkerhetsanordning med klämskydd, som
kan känna av eventuella hinder i samband med stängning av glastaket
som då avbryts omedelbart och vänder riktning för den främre
glaspanelens rörelse.SOLGARDINERTa tag i handtaget A bild 64 för att öppna gardinerna och dra i pilens
riktning tills de når önskat läge. Stäng det genom att vända på
proceduren.

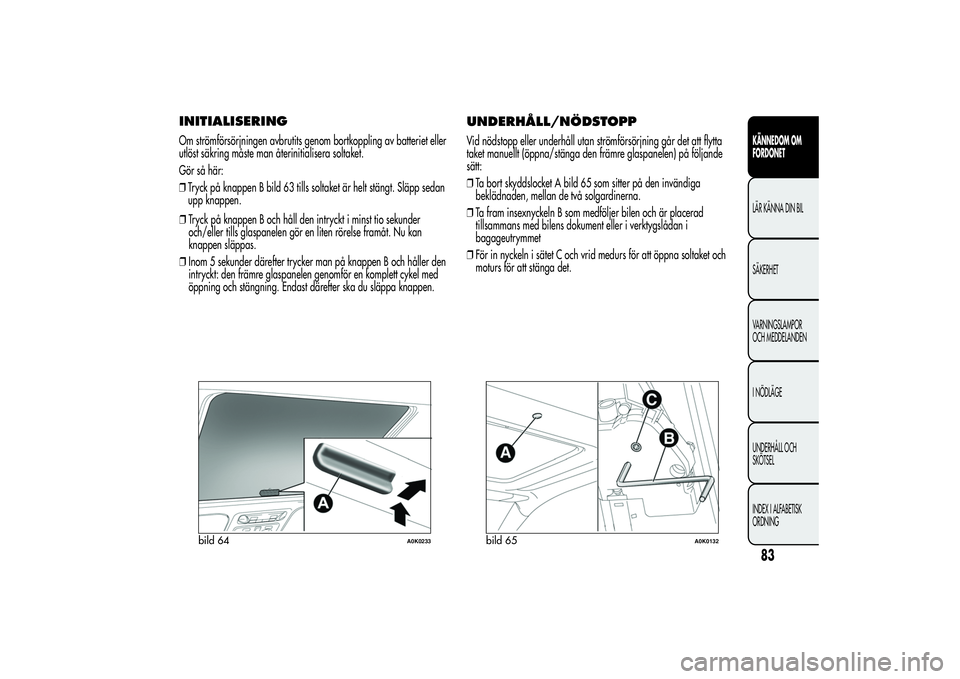

INITIALISERINGOm strömförsörjningen avbrutits genom bortkoppling av batteriet eller
utlöst säkring måste man återinitialisera soltaket.
Gör så här:
❒Tryck på knappen B bild 63 tills soltaket är helt stängt. Släpp sedan
upp knappen.
❒Tryck på knappen B och håll den intryckt i minst tio sekunder
och/eller tills glaspanelen gör en liten rörelse framåt. Nu kan
knappen släppas.
❒Inom 5 sekunder därefter trycker man på knappen B och håller den
intryckt: den främre glaspanelen genomför en komplett cykel med
öppning och stängning. Endast därefter ska du släppa knappen.
UNDERHÅLL/NÖDSTOPPVid nödstopp eller underhåll utan strömförsörjning går det att flytta
taket manuellt (öppna/stänga den främre glaspanelen) på följande
sätt:
❒Ta bort skyddslocket A bild 65 som sitter på den invändiga
beklädnaden, mellan de två solgardinerna.
❒Ta fram insexnyckeln B som medföljer bilen och är placerad
tillsammans med bilens dokument eller i verktygslådan i
bagageutrymmet
❒För in nyckeln i sätet C och vrid medurs för att öppna soltaket och
moturs för att stänga det.
bild 64
A0K0233
bild 65
A0K0132
83KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

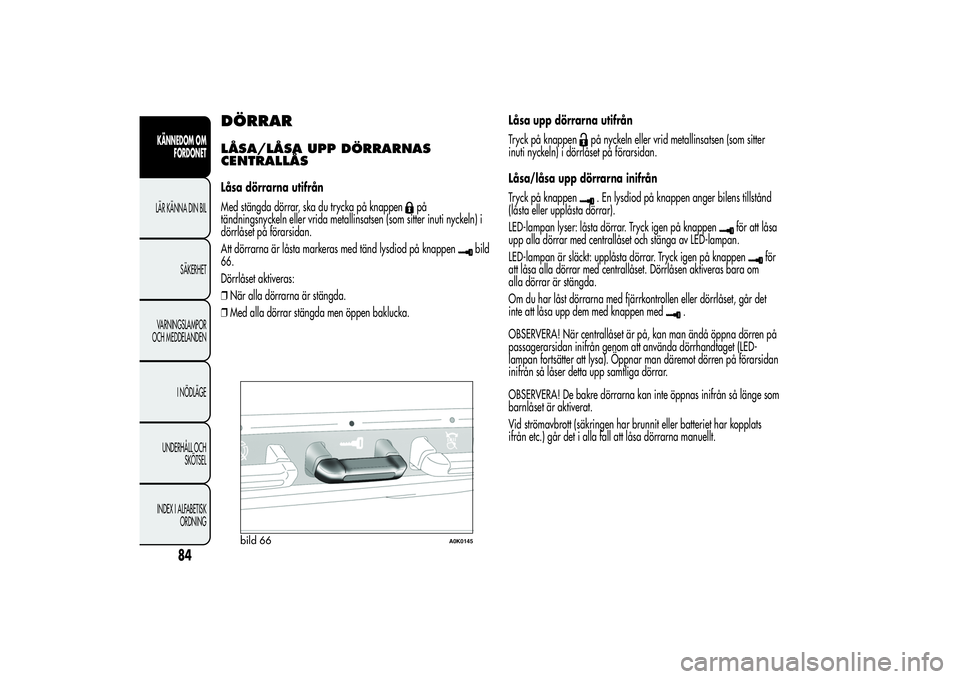

DÖRRARLÅSA/LÅSA UPP DÖRRARNAS
CENTRALLÅSLåsa dörrarna utifrån
Med stängda dörrar, ska du trycka på knappen
på
tändningsnyckeln eller vrida metallinsatsen (som sitter inuti nyckeln) i
dörrlåset på förarsidan.
Att dörrarna är låsta markeras med tänd lysdiod på knappen
66.
Dörrlåset aktiveras:
❒När alla dörrarna är stängda.
❒Med alla dörrar stängda men öppen baklucka.Låsa upp dörrarna utifrån
Tryck på knappen
på nyckeln eller vrid metallinsatsen (som sitter
inuti nyckeln) i dörrlåset på förarsidan.
Låsa/låsa upp dörrarna inifrån
Tryck på knappen. En lysdiod på knappen anger bilens tillstånd
(låsta eller upplåsta dörrar).
LED-lampan lyser: låsta dörrar. Tryck igen på knappen
för att låsa
upp alla dörrar med centrallåset och stänga av LED-lampan.
LED-lampan är släckt: upplåsta dörrar. Tryck igen på knappen
för
att låsa alla dörrar med centrallåset. Dörrlåsen aktiveras bara om
alla dörrar är stängda.
Om du har låst dörrarna med fjärrkontrollen eller dörrlåset, går det
inte att låsa upp dem med knappen med
.
OBSERVERA! När centrallåset är på, kan man ändå öppna dörren på
passagerarsidan inifrån genom att använda dörrhandtaget (LED-
lampan fortsätter att lysa). Öppnar man däremot dörren på förarsidan
inifrån så låser detta upp samtliga dörrar.
OBSERVERA! De bakre dörrarna kan inte öppnas inifrån så länge som
barnlåset är aktiverat.
Vid strömavbrott (säkringen har brunnit eller batteriet har kopplats
ifrån etc.) går det i alla fall att låsa dörrarna manuellt.
bild 66
A0K0145
84
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

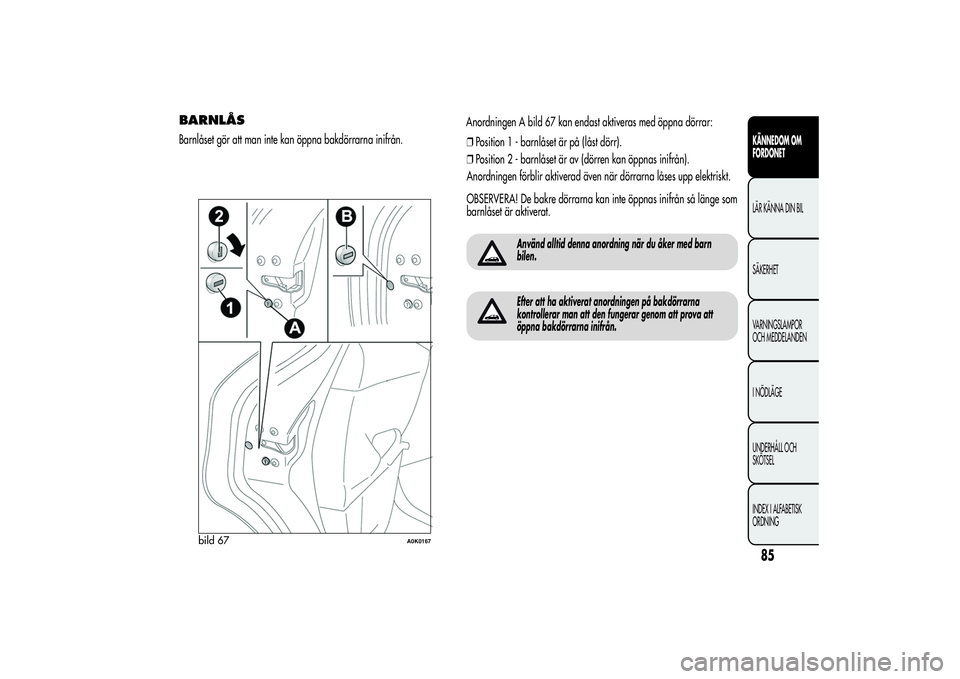

BARNLÅSBarnlåset gör att man inte kan öppna bakdörrarna inifrån.Anordningen A bild 67 kan endast aktiveras med öppna dörrar:
❒Position 1 - barnlåset är på (låst dörr).
❒Position 2 - barnlåset är av (dörren kan öppnas inifrån).
Anordningen förblir aktiverad även när dörrarna låses upp elektriskt.
OBSERVERA! De bakre dörrarna kan inte öppnas inifrån så länge som
barnlåset är aktiverat.
Använd alltid denna anordning när du åker med barn
bilen.Efter att ha aktiverat anordningen på bakdörrarna
kontrollerar man att den fungerar genom att prova att
öppna bakdörrarna inifrån.
bild 67
A0K0167
85KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

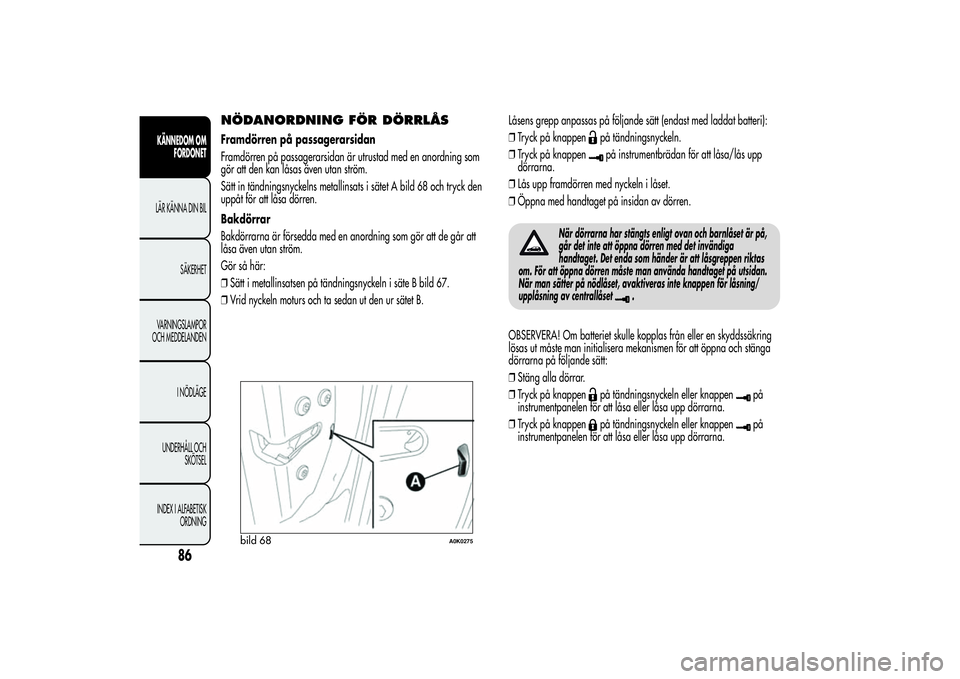

NÖDANORDNING FÖR DÖRRLÅSFramdörren på passagerarsidan
Framdörren på passagerarsidan är utrustad med en anordning som
gör att den kan låsas även utan ström.
Sätt in tändningsnyckelns metallinsats i sätet A bild 68 och tryck den
uppåt för att låsa dörren.
Bakdörrar
Bakdörrarna är försedda med en anordning som gör att de går att
låsa även utan ström.
Gör så här:
❒Sätt i metallinsatsen på tändningsnyckeln i säte B bild 67.
❒Vrid nyckeln moturs och ta sedan ut den ur sätet B.Låsens grepp anpassas på följande sätt (endast med laddat batteri):
❒Tryck på knappen
på tändningsnyckeln.
❒Tryck på knappenpå instrumentbrädan för att låsa/lås upp
dörrarna.
❒Lås upp framdörren med nyckeln i låset.
❒Öppna med handtaget på insidan av dörren.
När dörrarna har stängts enligt ovan och barnlåset är på,
går det inte att öppna dörren med det invändiga
handtaget. Det enda som händer är att låsgreppen riktas
om. För att öppna dörren måste man använda handtaget på utsidan.
När man sätter på nödlåset, avaktiveras inte knappen för låsning/
upplåsning av centrallåset
.
OBSERVERA! Om batteriet skulle kopplas från eller en skyddssäkring
lösas ut måste man initialisera mekanismen för att öppna och stänga
dörrarna på följande sätt:
❒Stäng alla dörrar.
❒Tryck på knappen
på tändningsnyckeln eller knappen
på
instrumentpanelen för att låsa eller låsa upp dörrarna.
❒Tryck på knappen
på tändningsnyckeln eller knappen
på
instrumentpanelen för att låsa eller låsa upp dörrarna.
bild 68
A0K0275
86
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING
