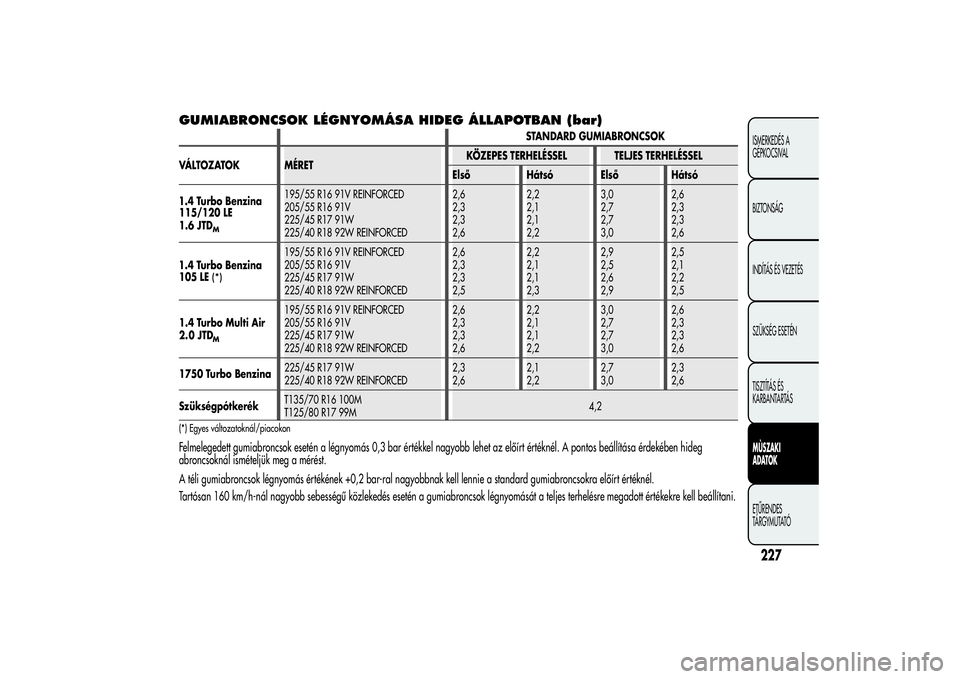

GUMIABRONCSOK LÉGNYOMÁSA HIDEG ÁLLAPOTBAN (bar)
STANDARD GUMIABRONCSOK
VÁLTOZATOK MÉRETKÖZEPES TERHELÉSSEL TELJES TERHELÉSSEL
Első Hátsó Első Hátsó
1.4 Turbo Benzina
115/120 LE
1.6 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1.4 Turbo Benzina
105 LE
(*)
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,52,2
2,1
2,1
2,32,9
2,5
2,6
2,92,5
2,1
2,2
2,5
1.4 Turbo Multi Air
2 0 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1750 Turbo Benzina225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
SzükségpótkerékT135/70 R16 100M
T125/80 R17 99M4,2
(*) Egyes változatoknál/piacokonFelmelegedett gumiabroncsok esetén a légnyomás 0,3 bar értékkel nagyobb lehet az előírt értéknél. A pontos beállítása érdekében hideg
abroncsoknál ismételjük meg a mérést.
A téli gumiabroncsok légnyomás értékének +0,2 bar-ral nagyobbnak kell lennie a standard gumiabroncsokra előírt értéknél.
Tartósan 160 km/h-nál nagyobb sebességű közlekedés esetén a gumiabroncsok légnyomását a teljes terhelésre megadott értékekre kell beállítani.
227ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ
.
Page 232 of 288

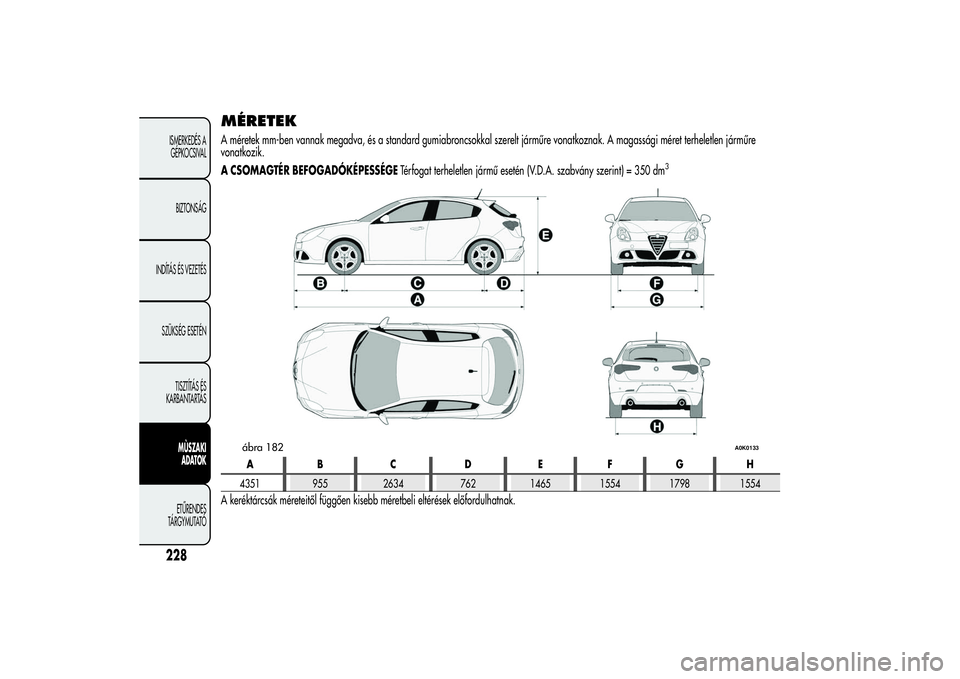

MÉRETEKA méretek mm-ben vannak megadva, és a standard gumiabroncsokkal szerelt járműre vonatkoznak. A magassági méret terheletlen járműre
vonatkozik.
A CSOMAGTÉR BEFOGADÓKÉPESSÉGETérfogat terheletlen jármű esetén (V.D.A. szabvány szerint) = 350 dm
3
AB C D E FGH
4351 955 2634 762 1465 1554 1798 1554
A keréktárcsák méreteitől függően kisebb méretbeli eltérések előfordulhatnak.
ábra 182
A0K0133
228ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ
Page 233 of 288

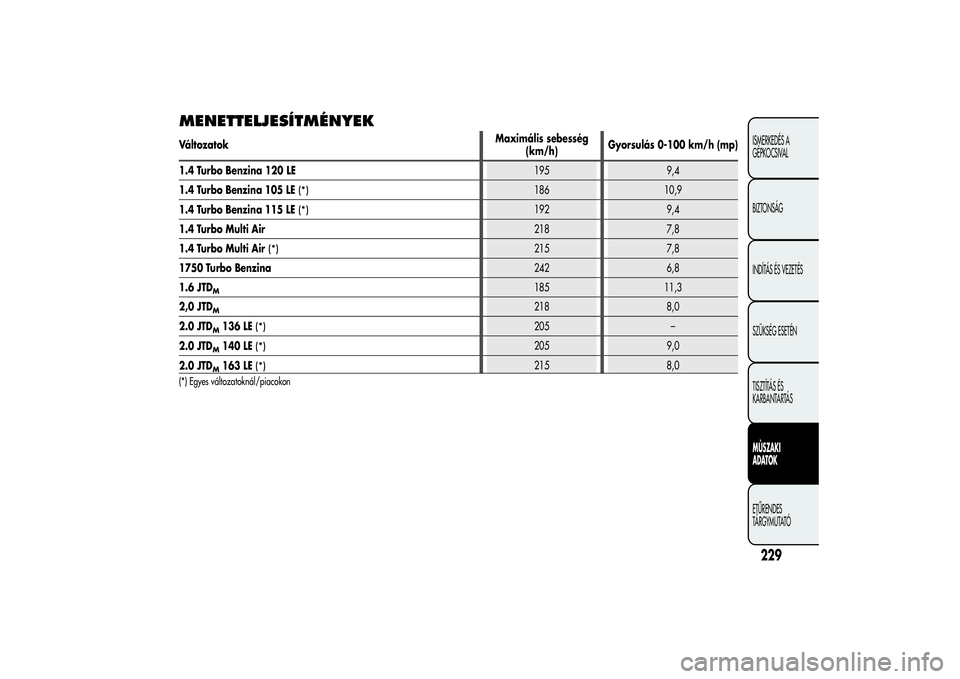

MENETTELJESÍTMÉNYEKVáltozatokMaximális sebesség
(km/h)Gyorsulás 0-100 km/h (mp)
1.4 Turbo Benzina 120 LE195 9,4
1.4 Turbo Benzina 105 LE
(*)
186 10,9
1.4 Turbo Benzina 115 LE
(*)
192 9,4
1.4 Turbo Multi Air218 7,8
1.4 Turbo Multi Air
(*)
215 7,8
1750 Turbo Benzina242 6,8
1.6 JTD
M
185 11,3
2,0 JTD
M
218 8,0
2.0 JTD
M136 LE
(*)
205 –
2.0 JTD
M140 LE
(*)
205 9,0
2.0 JTD
M163 LE
(*)
215 8,0
(*) Egyes változatoknál/piacokon
229ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ
Page 234 of 288

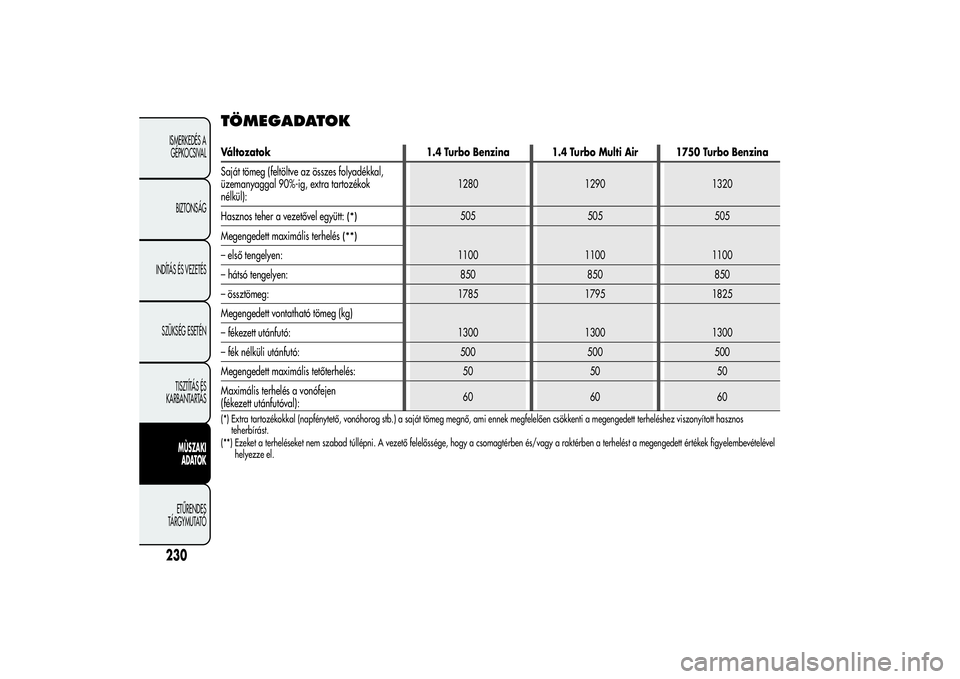

TÖMEGADATOKVáltozatok 1.4 Turbo Benzina 1.4 Turbo Multi Air 1750 Turbo Benzina
Saját tömeg (feltöltve az összes folyadékkal,
üzemanyaggal 90%-ig, extra tartozékok
nélkül):1280 1290 1320
Hasznos teher a vezetővel együtt:
(*)
505 505 505
Megengedett maximális terhelés
(**)
1100 1100 1100 – első tengelyen:
– hátsó tengelyen: 850 850 850
– össztömeg: 1785 1795 1825
Megengedett vontatható tömeg (kg)
1300 1300 1300 – fékezett utánfutó:
– fék nélküli utánfutó: 500 500 500
Megengedett maximális tetőterhelés: 50 50 50
Maximális terhelés a vonófejen
(fékezett utánfutóval):60 60 60
(*) Extra tartozékokkal (napfénytető, vonóhorog stb.) a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos
teherbírást.
(**) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek figyelembevételével
helyezze el.
230ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ
Page 235 of 288

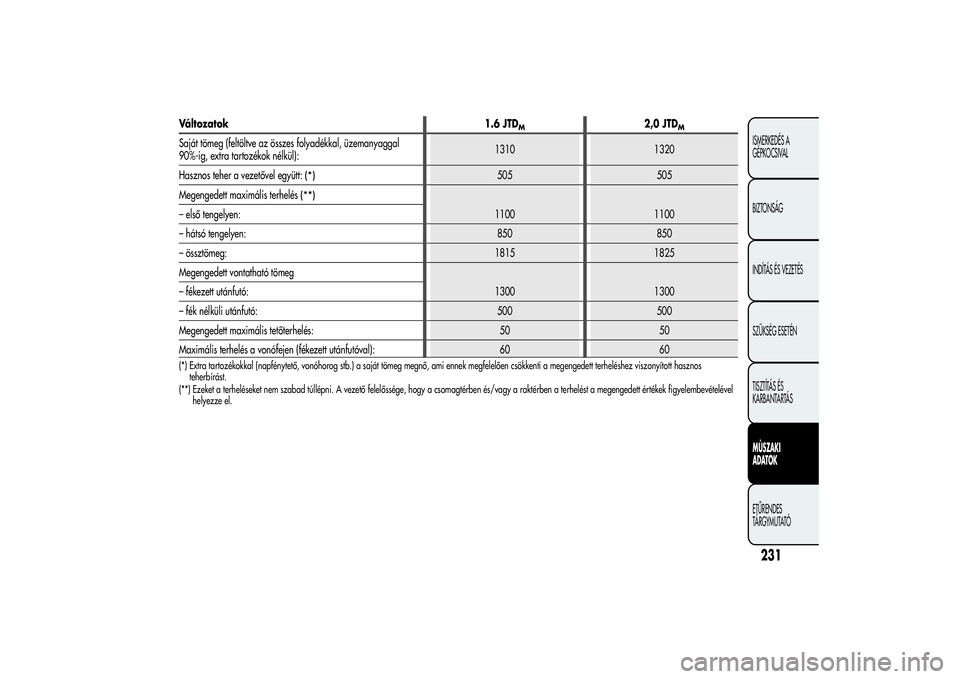

Változatok 1.6 JTD
M
2,0 JTD
M
Saját tömeg (feltöltve az összes folyadékkal, üzemanyaggal
90%-ig, extra tartozékok nélkül):1310 1320
Hasznos teher a vezetővel együtt:
(*)
505 505
Megengedett maximális terhelés
(**)
1100 1100 – első tengelyen:
– hátsó tengelyen: 850 850
– össztömeg: 1815 1825
Megengedett vontatható tömeg
1300 1300 – fékezett utánfutó:
– fék nélküli utánfutó: 500 500
Megengedett maximális tetőterhelés: 50 50
Maximális terhelés a vonófejen (fékezett utánfutóval): 60 60
(*) Extra tartozékokkal (napfénytető, vonóhorog stb.) a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos
teherbírást.
(**) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett értékek figyelembevételével
helyezze el.
231ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ
Page 236 of 288

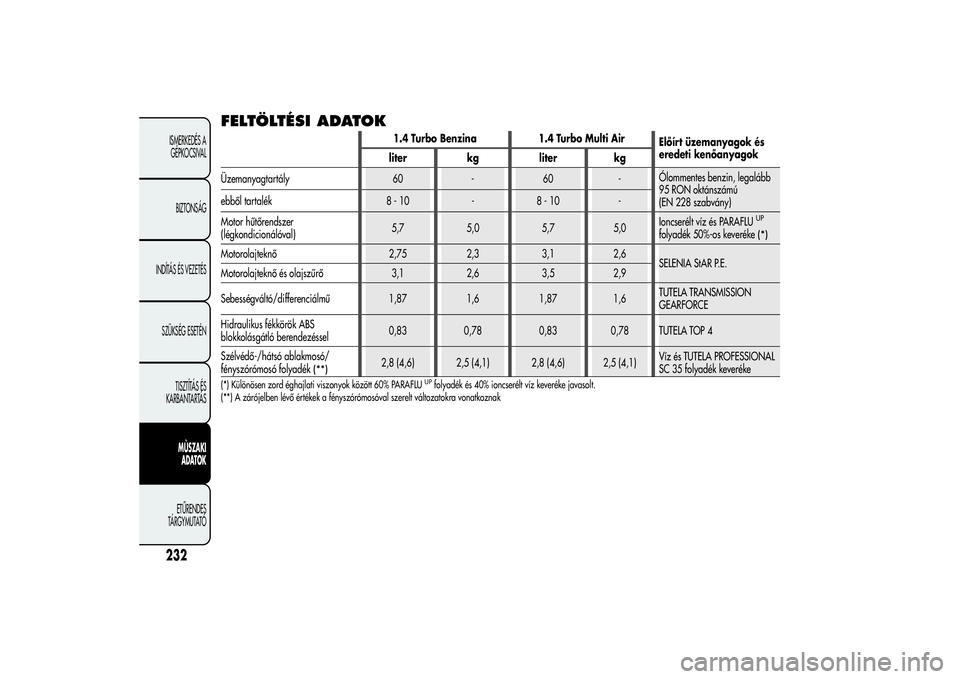

FELTÖLTÉSI ADATOK
1.4 Turbo Benzina 1.4 Turbo Multi Air
Előírt üzemanyagok és
eredeti kenőanyagok
liter kg liter kg
Üzemanyagtartály 60 - 60 -Ólommentes benzin, legalább
95 RON oktánszámú
(EN 228 szabvány) ebből tartalék 8 - 10 - 8 - 10 -
Motor hűtőrendszer
(légkondicionálóval)5,7 5,0 5,7 5,0Ioncserélt víz és PARAFLU
UP
folyadék 50%-os keveréke
(*)
Motorolajteknő 2,75 2,3 3,1 2,6
SELENIA StAR P.E.
Motorolajteknő és olajszűrő 3,1 2,6 3,5 2,9
Sebességváltó/differenciálmű 1,87 1,6 1,87 1,6TUTELA TRANSMISSION
GEARFORCE
Hidraulikus fékkörök ABS
blokkolásgátló berendezéssel0,83 0,78 0,83 0,78 TUTELA TOP 4
Szélvédő-/hátsó ablakmosó/
fényszórómosó folyadék
(**)
2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Víz és TUTELA PROFESSIONAL
SC 35 folyadék keveréke
(*) Különösen zord éghajlati viszonyok között 60% PARAFLU
UPfolyadék és 40% ioncserélt víz keveréke javasolt.
(**) A zárójelben lévő értékek a fényszórómosóval szerelt változatokra vonatkoznak
232ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ
Page 237 of 288

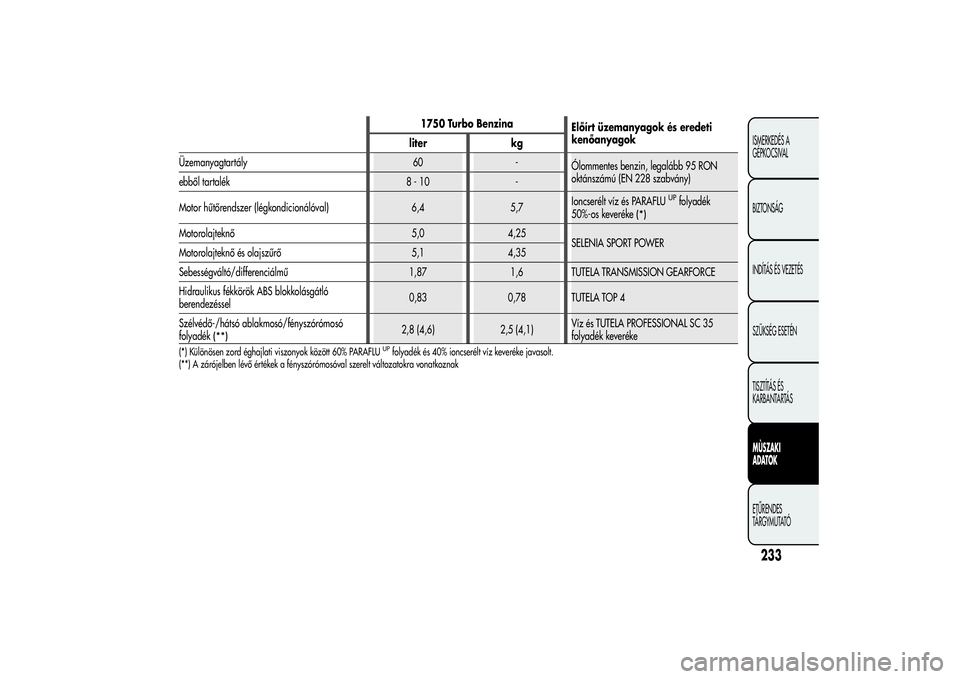

1750 Turbo Benzina
Előírt üzemanyagok és eredeti
kenőanyagok
liter kg
Üzemanyagtartály 60 -
Ólommentes benzin, legalább 95 RON
oktánszámú (EN 228 szabvány)
ebből tartalék 8 - 10 -
Motor hűtőrendszer (légkondicionálóval) 6,4 5,7Ioncserélt víz és PARAFLU
UPfolyadék
50%-os keveréke
(*)
Motorolajteknő 5,0 4,25
SELENIA SPORT POWER
Motorolajteknő és olajszűrő 5,1 4,35
Sebességváltó/differenciálmű 1,87 1,6 TUTELA TRANSMISSION GEARFORCE
Hidraulikus fékkörök ABS blokkolásgátló
berendezéssel0,83 0,78 TUTELA TOP 4
Szélvédő-/hátsó ablakmosó/fényszórómosó
folyadék
(**)
2,8 (4,6) 2,5 (4,1)Víz és TUTELA PROFESSIONAL SC 35
folyadék keveréke
(*) Különösen zord éghajlati viszonyok között 60% PARAFLU
UPfolyadék és 40% ioncserélt víz keveréke javasolt.
(**) A zárójelben lévő értékek a fényszórómosóval szerelt változatokra vonatkoznak
233ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ
Page 238 of 288

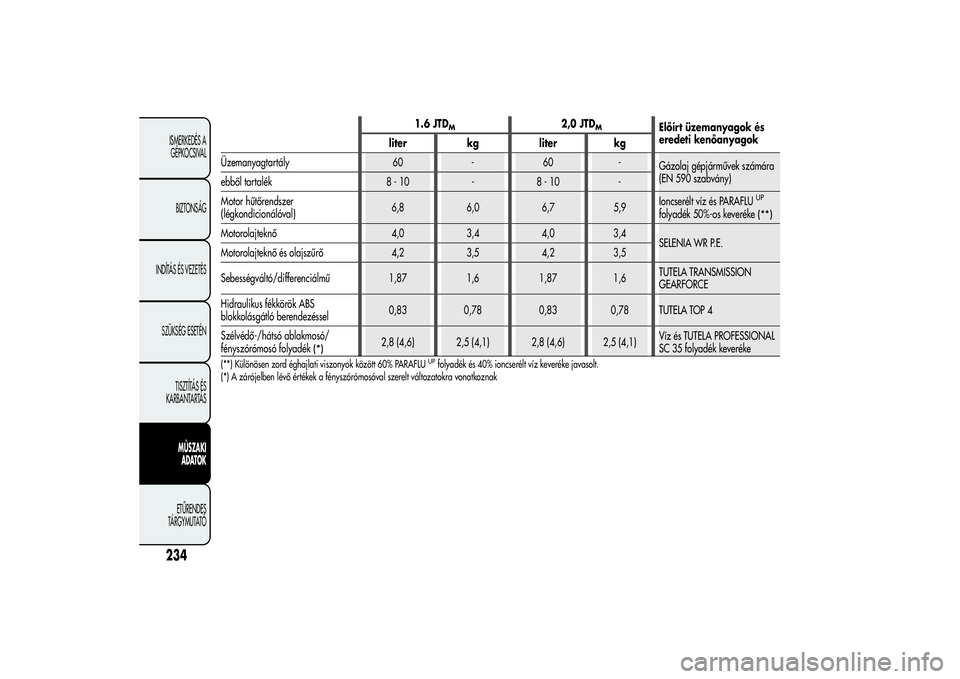

1.6 JTD
M
2,0 JTD
M
Előírt üzemanyagok és
eredeti kenőanyagok
liter kg liter kg
Üzemanyagtartály 60 - 60 -
Gázolaj gépjárművek számára
(EN 590 szabvány)
ebből tartalék 8 - 10 - 8 - 10 -
Motor hűtőrendszer
(légkondicionálóval)6,8 6,0 6,7 5,9Ioncserélt víz és PARAFLU
UP
folyadék 50%-os keveréke
(**)
Motorolajteknő 4,0 3,4 4,0 3,4
SELENIA WR P.E.
Motorolajteknő és olajszűrő 4,2 3,5 4,2 3,5
Sebességváltó/differenciálmű 1,87 1,6 1,87 1,6TUTELA TRANSMISSION
GEARFORCE
Hidraulikus fékkörök ABS
blokkolásgátló berendezéssel0,83 0,78 0,83 0,78 TUTELA TOP 4
Szélvédő-/hátsó ablakmosó/
fényszórómosó folyadék
(*)
2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Víz és TUTELA PROFESSIONAL
SC 35 folyadék keveréke
(**) Különösen zord éghajlati viszonyok között 60% PARAFLU
UPfolyadék és 40% ioncserélt víz keveréke javasolt.
(*) A zárójelben lévő értékek a fényszórómosóval szerelt változatokra vonatkoznak
234ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ
Page 239 of 288

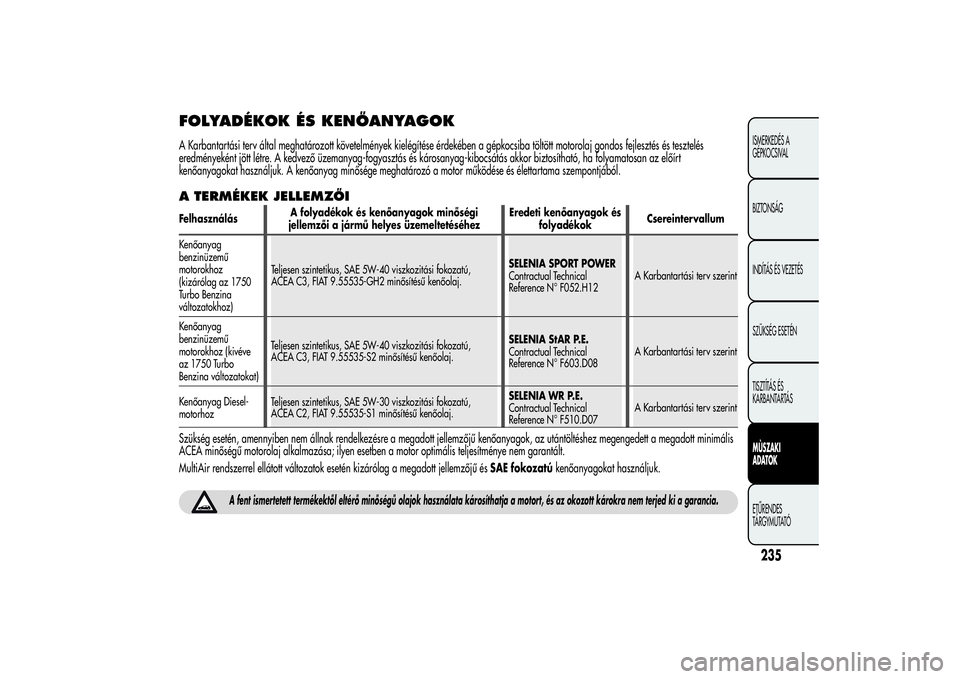

FOLYADÉKOK ÉS KENŐANYAGOKA Karbantartási terv által meghatározott követelmények kielégítése érdekében a gépkocsiba töltött motorolaj gondos fejlesztés és tesztelés
eredményeként jött létre. A kedvező üzemanyag-fogyasztás és károsanyag-kibocsátás akkor biztosítható, ha folyamatosan az előírt
kenőanyagokat használjuk. A kenőanyag minősége meghatározó a motor működése és élettartama szempontjából.A TERMÉKEK JELLEMZŐIFelhasználásA folyadékok és kenőanyagok minőségi
jellemzői a jármű helyes üzemeltetéséhezEredeti kenőanyagok és
folyadékokCsereintervallum
Kenőanyag
benzinüzemű
motorokhoz
(kizárólag az 1750
Turbo Benzina
változatokhoz)Teljesen szintetikus, SAE 5W-40 viszkozitási fokozatú,
ACEA C3, FIAT 9.55535-GH2 minősítésű kenőolaj.SELENIA SPORT POWER
Contractual Technical
Reference N° F052.H12A Karbantartási terv szerint
Kenőanyag
benzinüzemű
motorokhoz (kivéve
az 1750 Turbo
Benzina változatokat)Teljesen szintetikus, SAE 5W-40 viszkozitási fokozatú,
ACEA C3, FIAT 9.55535-S2 minősítésű kenőolaj.SELENIA StAR P.E.
Contractual Technical
Reference N° F603.D08A Karbantartási terv szerint
Kenőanyag Diesel-
motorhozTeljesen szintetikus, SAE 5W-30 viszkozitási fokozatú,
ACEA C2, FIAT 9.55535-S1 minősítésű kenőolaj.SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07A Karbantartási terv szerintSzükség esetén, amennyiben nem állnak rendelkezésre a megadott jellemzőjű kenőanyagok, az utántöltéshez megengedett a megadott minimális
ACEA minőségű motorolaj alkalmazása; ilyen esetben a motor optimális teljesítménye nem garantált.
MultiAir rendszerrel ellátott változatok esetén kizárólag a megadott jellemzőjű ésSAE fokozatúkenőanyagokat használjuk.
A fent ismertetett termékektől eltérő minőségű olajok használata károsíthatja a motort, és az okozott károkra nem terjed ki a garancia.
235ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ
Page 240 of 288

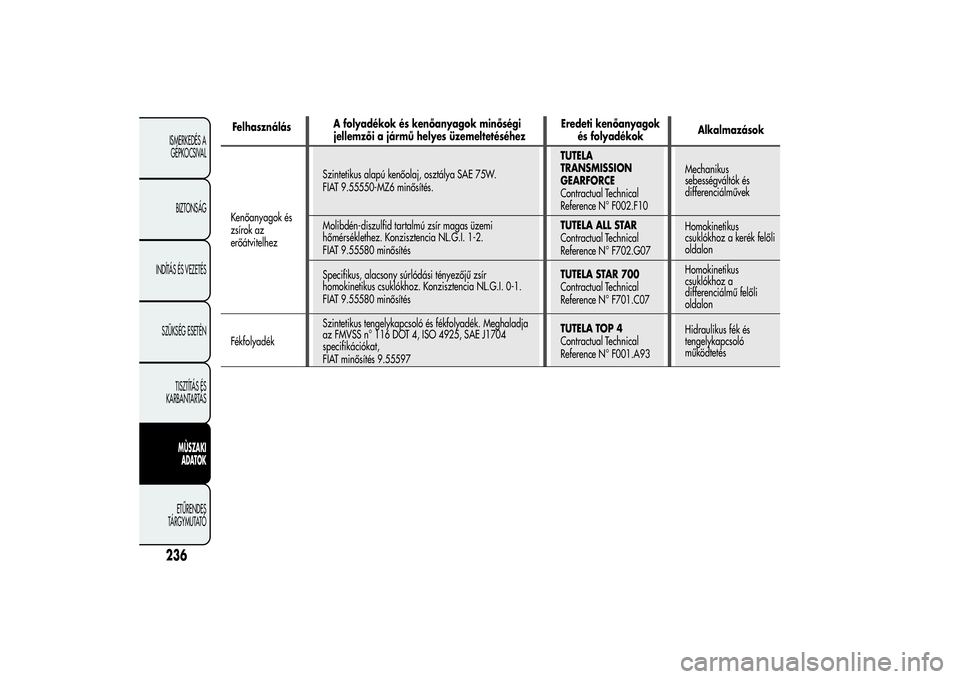

A folyadékok és kenőanyagok minőségi
jellemzői a jármű helyes üzemeltetéséhezEredeti kenőanyagok
és folyadékokAlkalmazások
Kenőanyagok és
zsírok az
erőátvitelhezSzintetikus alapú kenőolaj, osztálya SAE 75W.
FIAT 9.55550-MZ6 minősítés.TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mechanikus
sebességváltók és
differenciálművek
Molibdén-diszulfid tartalmú zsír magas üzemi
hőmérséklethez. Konzisztencia NL.G.I. 1-2.
FIAT 9.55580 minősítésTUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Homokinetikus
csuklókhoz a kerék felőli
oldalon
Specifikus, alacsony súrlódási tényezőjű zsír
homokinetikus csuklókhoz. Konzisztencia NL.G.I. 0-1.
FIAT 9.55580 minősítésTUTELA STAR 700
Contractual Technical
Reference N° F701.C07Homokinetikus
csuklókhoz a
differenciálmű felőli
oldalon
FékfolyadékSzintetikus tengelykapcsoló és fékfolyadék. Meghaladja
az FMVSS n° 116 DOT 4, ISO 4925, SAE J1704
specifikációkat,
FIAT minősítés 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Hidraulikus fék és
tengelykapcsoló
működtetés
236ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ
