Alfa Romeo Giulietta 2013 Kezelési és karbantartási útmutató (in Hungarian)

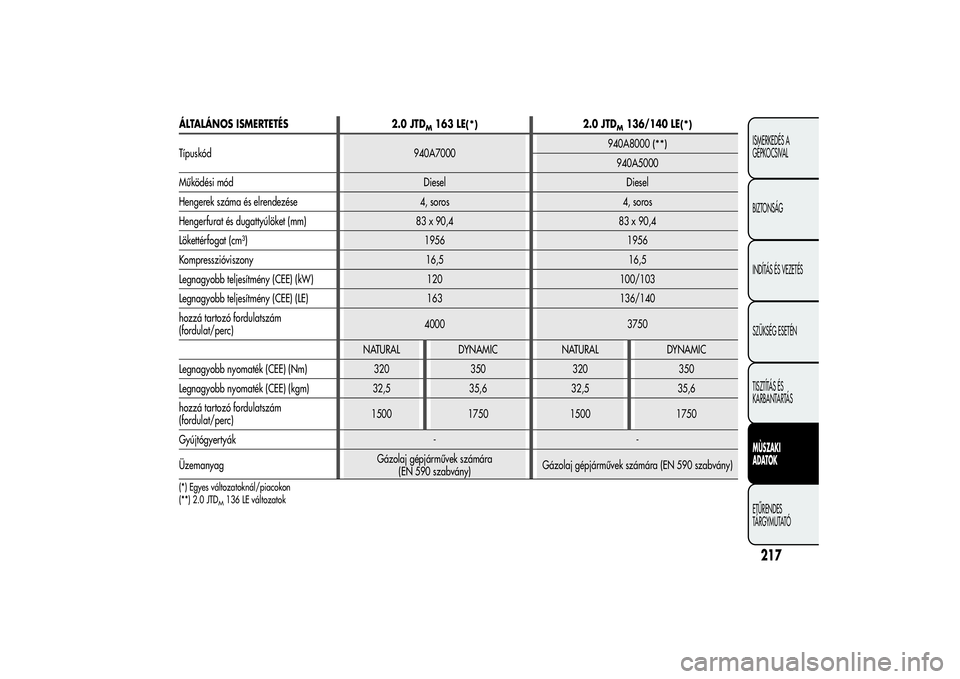

ÁLTALÁNOS ISMERTETÉS
2.0 JTD
M163 LE
(*)
2.0 JTD
M136/140 LE
(*)
Típuskód 940A7000940A8000
(**)
940A5000
Működési mód Diesel Diesel
Hengerek száma és elrendezése 4, soros 4, soros
Hengerfurat és dugattyúlöket (mm) 83 x 90,4 83 x 90,4
Lökettérfogat (cm³) 1956 1956
Kompresszióviszony 16,5 16,5
Legnagyobb teljesítmény (CEE) (kW) 120 100/103
Legnagyobb teljesítmény (CEE) (LE) 163 136/140
hozzá tartozó fordulatszám
(fordulat/perc)4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Legnagyobb nyomaték (CEE) (Nm) 320 350 320 350
Legnagyobb nyomaték (CEE) (kgm) 32,5 35,6 32,5 35,6
hozzá tartozó fordulatszám
(fordulat/perc)1500 1750 1500 1750
Gyújtógyertyák - -
ÜzemanyagGázolaj gépjárművek számára
(EN 590 szabvány)Gázolaj gépjárművek számára (EN 590 szabvány)
(*) Egyes változatoknál/piacokon
(**) 2.0 JTD
M136 LE változatok
217ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ

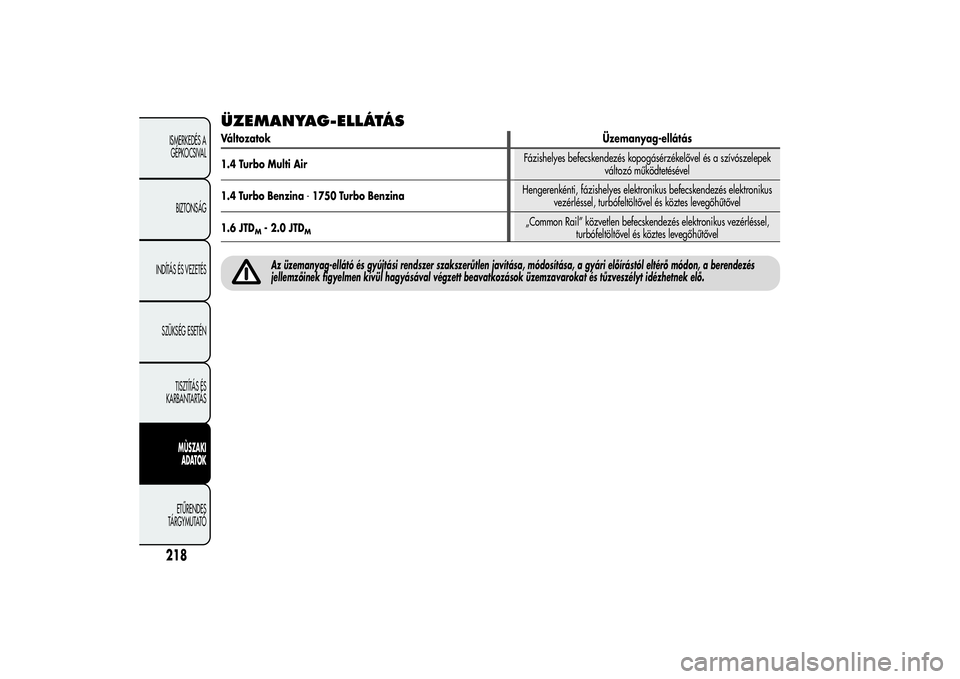

ÜZEMANYAG-ELLÁTÁSVáltozatokÜzemanyag-ellátás
1.4 Turbo Multi AirFázishelyes befecskendezés kopogásérzékelővel és a szívószelepek
változó működtetésével
1.4 Turbo Benzina-1750 Turbo BenzinaHengerenkénti, fázishelyes elektronikus befecskendezés elektronikus
vezérléssel, turbófeltöltővel és köztes levegőhűtővel
1.6 JTD
M- 2.0 JTD
M
„Common Rail” közvetlen befecskendezés elektronikus vezérléssel,
turbófeltöltővel és köztes levegőhűtővel
Az üzemanyag-ellátó és gyújtási rendszer szakszerűtlen javítása, módosítása, a gyári előírástól eltérő módon, a berendezés
jellemzőinek figyelmen kívül hagyásával végzett beavatkozások üzemzavarokat és tűzveszélyt idézhetnek elő.
218ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ

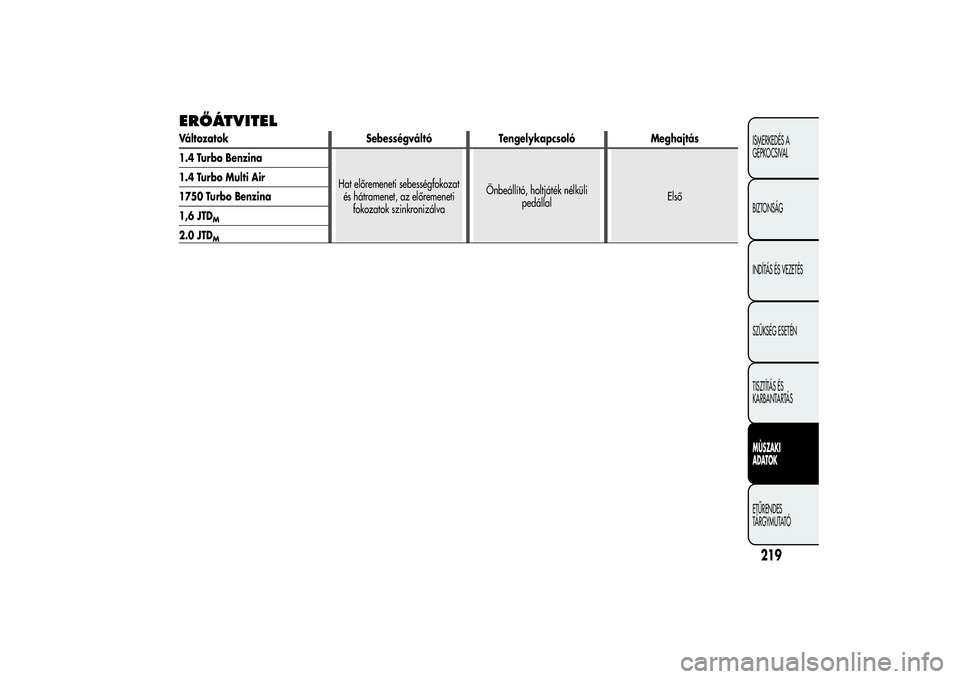

ERŐÁTVITELVáltozatok Sebességváltó Tengelykapcsoló Meghajtás
1.4 Turbo Benzina
Hat előremeneti sebességfokozat
és hátramenet, az előremeneti
fokozatok szinkronizálvaÖnbeállító, holtjáték nélküli
pedállalElső 1.4 Turbo Multi Air
1750 Turbo Benzina
1,6 JTD
M
2.0 JTD
M
219ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ

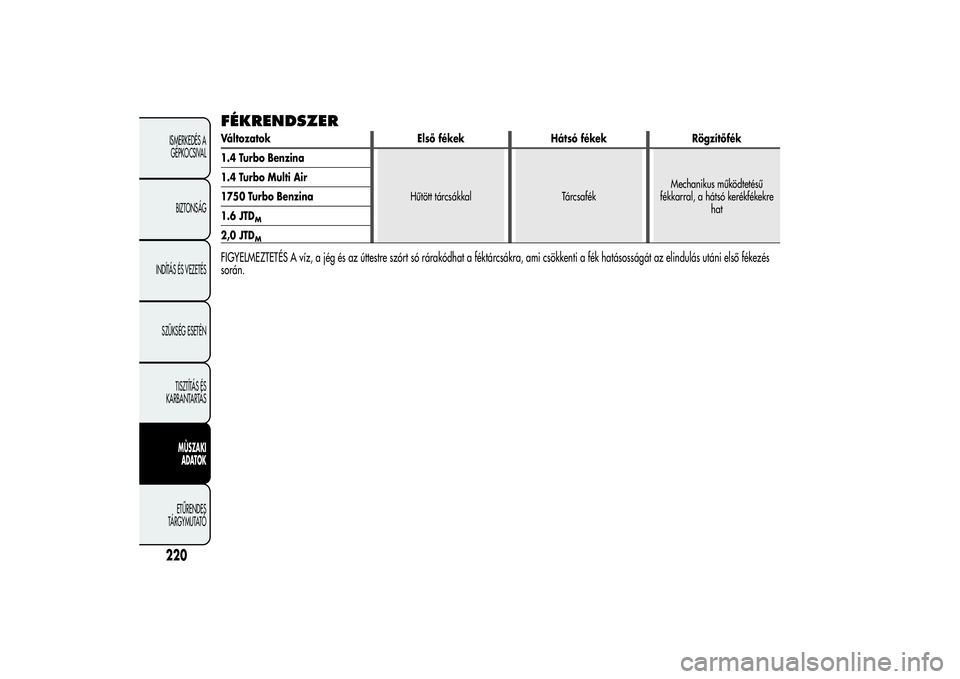

FÉKRENDSZERVáltozatok Első fékek Hátsó fékek Rögzítőfék
1.4 Turbo Benzina
Hűtött tárcsákkal TárcsafékMechanikus működtetésű
fékkarral, a hátsó kerékfékekre
hat 1.4 Turbo Multi Air
1750 Turbo Benzina
1.6 JTD
M
2,0 JTD
M
FIGYELMEZTETÉS A víz, a jég és az úttestre szórt só rárakódhat a féktárcsákra, ami csökkenti a fék hatásosságát az elindulás utáni első fékezés
során.
220ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ

KERÉKFELFÜGGESZTÉSVáltozatok Első Hátsó
1.4 Turbo Benzina
Mc Pherson típusú, független kerékfelfüggesztés
stabilizátor rúddalMulti-link felépítésű rendszer 1.4 Turbo Multi Air
1750 Turbo Benzina
1,6 JTD
M
2.0 JTD
M
221ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ

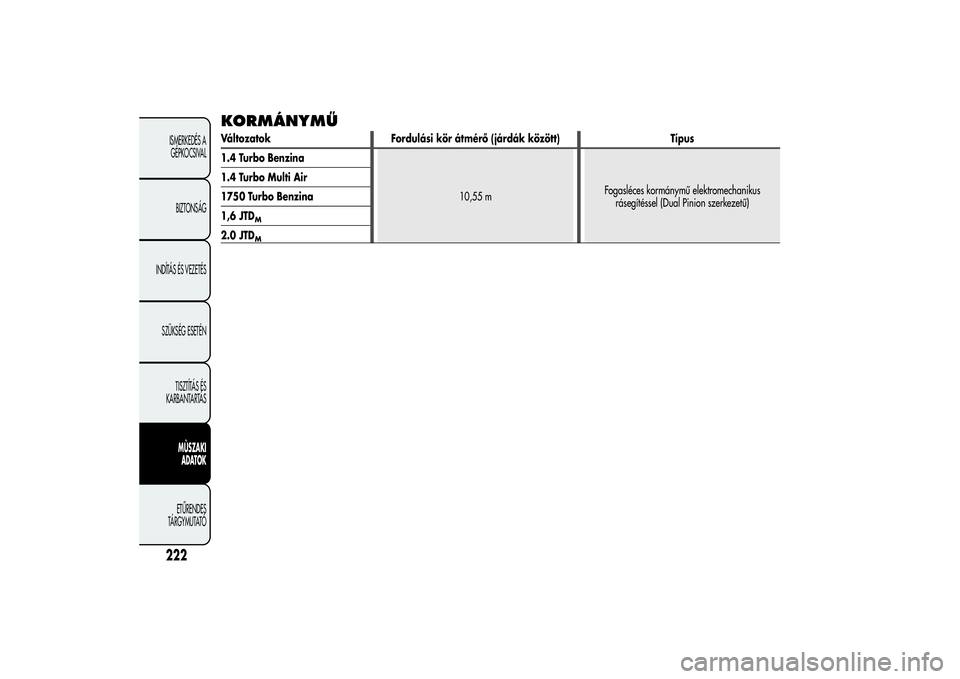

KORMÁNYMŰVáltozatok Fordulási kör átmérő (járdák között) Típus
1.4 Turbo Benzina
10,55 mFogasléces kormánymű elektromechanikus
rásegítéssel (Dual Pinion szerkezetű) 1.4 Turbo Multi Air
1750 Turbo Benzina
1,6 JTD
M
2.0 JTD
M
222ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ

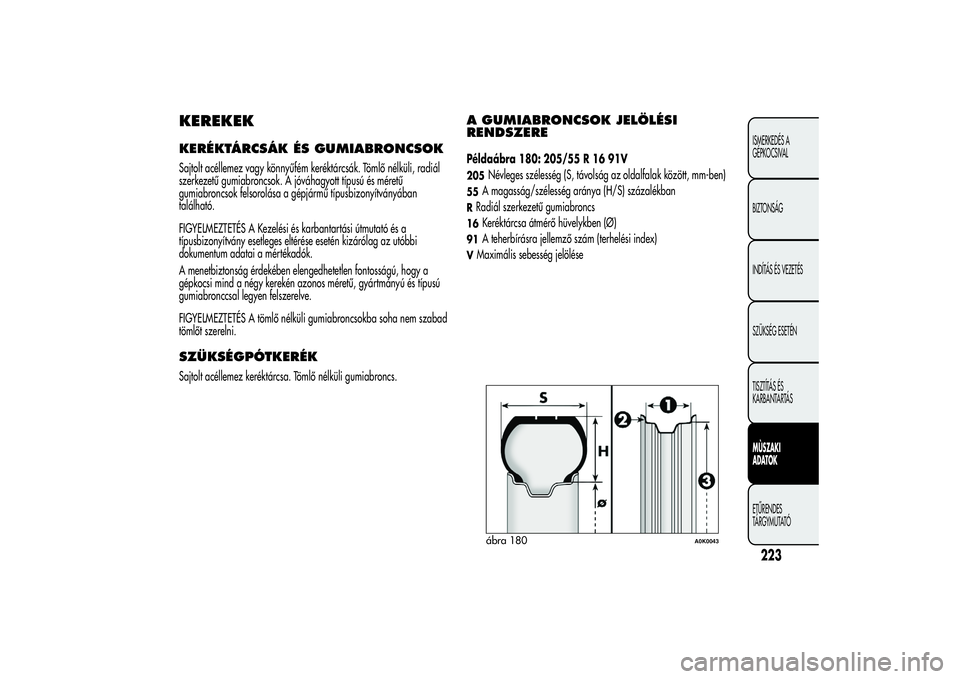

KEREKEKKERÉKTÁRCSÁK ÉS GUMIABRONCSOKSajtolt acéllemez vagy könnyűfém keréktárcsák. Tömlő nélküli, radiál
szerkezetű gumiabroncsok. A jóváhagyott típusú és méretű
gumiabroncsok felsorolása a gépjármű típusbizonyítványában
található.
FIGYELMEZTETÉS A Kezelési és karbantartási útmutató és a
típusbizonyítvány esetleges eltérése esetén kizárólag az utóbbi
dokumentum adatai a mértékadók.
A menetbiztonság érdekében elengedhetetlen fontosságú, hogy a
gépkocsi mind a négy kerekén azonos méretű, gyártmányú és típusú
gumiabronccsal legyen felszerelve.
FIGYELMEZTETÉS A tömlő nélküli gumiabroncsokba soha nem szabad
tömlőt szerelni.SZÜKSÉGPÓTKERÉKSajtolt acéllemez keréktárcsa. Tömlő nélküli gumiabroncs.
A GUMIABRONCSOK JELÖLÉSI
RENDSZEREPéldaábra 180: 205/55 R 16 91V205
Névleges szélesség (S, távolság az oldalfalak között, mm-ben)
55
A magasság/szélesség aránya (H/S) százalékban
RRadiál szerkezetű gumiabroncs16
Keréktárcsa átmérő hüvelykben (Ø)
91
A teherbírásra jellemző szám (terhelési index)
VMaximális sebesség jelöléseábra 180
A0K0043
223ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ

Maximális sebesség jelöléseQ160 km/h-igR170 km/h-igS180 km/h-igT190 km/h-igU200 km/h-igH210 km/h-igV240 km/h-igW
270 km/h-ig
Y300 km/h-ig
A megengedett maximális sebesség jelölése téli
gumiabroncsoknálQM + S
160 km/h-ig
TM+S
190 km/h-ig
HM + S
210 km/h-igA teherbírásra jellemző szám (terhelési index)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
A teherbírásra jellemző szám (terhelési index)
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
A KERÉKTÁRCSÁK JELÖLÉSI
RENDSZEREPéldaábra 180:7Jx16H2ET417a keréktárcsa szélessége hüvelykben (1-es méret).Ja keréktárcsa mélyedésének profilja (a gumiabroncs peremének
megtámasztására) (2-es méret).16
a keréktárcsa hengeres felületének névleges átmérője hüvelykben
(megegyezik a gumiabroncs belső átmérőjével) (3-as méret = Ø).
H2
a domborulatok alakja és száma (amelyek a tömlő nélküli
gumiabroncs peremét támasztják).
ET 41
a kerék „kiállása” (a keréktárcsa domborúságából adódó
távolság a középvonal és a kerékagyon felfekvő felület síkja
között).
224ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ

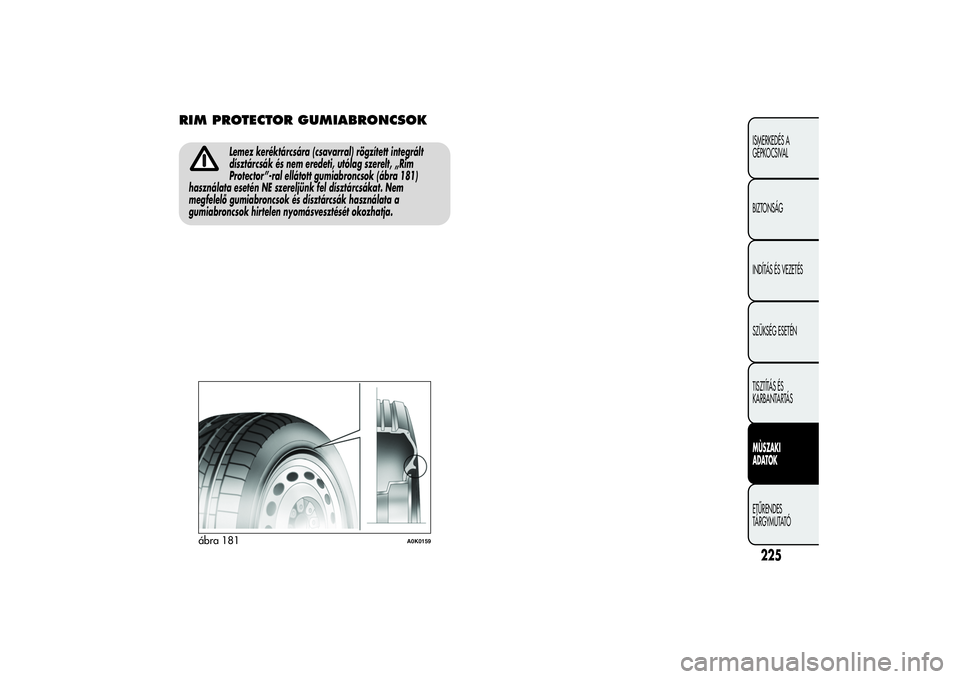

RIM PROTECTOR GUMIABRONCSOK
Lemez keréktárcsára (csavarral) rögzített integrált
dísztárcsák és nem eredeti, utólag szerelt, „Rim
Protector”-ral ellátott gumiabroncsok (ábra 181)
használata esetén NE szereljünk fel dísztárcsákat. Nem
megfelelő gumiabroncsok és dísztárcsák használata a
gumiabroncsok hirtelen nyomásvesztését okozhatja.
ábra 181
A0K0159
225ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ

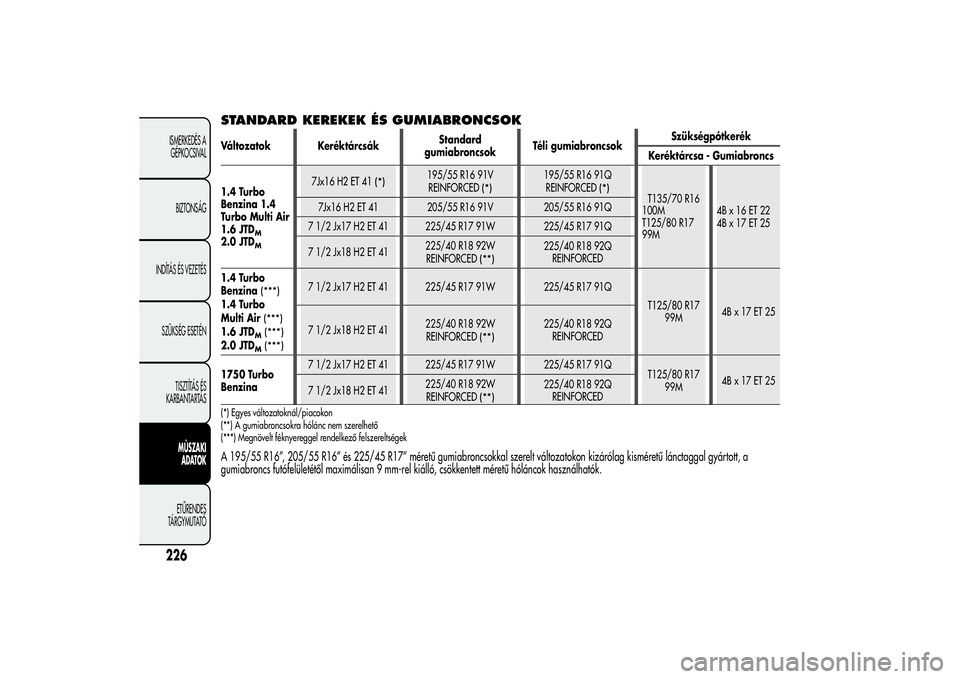

STANDARD KEREKEK ÉS GUMIABRONCSOKVáltozatok KeréktárcsákStandard
gumiabroncsokTéli gumiabroncsokSzükségpótkerék
Keréktárcsa - Gumiabroncs
1.4 Turbo
Benzina 1.4
Turbo Multi Air
1.6 JTD
M
2.0 JTD
M
7Jx16 H2 ET 41
(*)
195/55 R16 91V
REINFORCED
(*)
195/55 R16 91Q
REINFORCED
(*)
T135/70 R16
100M
T125/80 R17
99M4Bx16ET22
4Bx17ET25 7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
1.4 Turbo
Benzina
(***)
1.4 Turbo
Multi Air
(***)
1.6 JTD
M(***)
2.0 JTD
M(***)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
1750 Turbo
Benzina7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
(*) Egyes változatoknál/piacokon
(**) A gumiabroncsokra hólánc nem szerelhető
(***) Megnövelt féknyereggel rendelkező felszereltségekA 195/55 R16”, 205/55 R16” és 225/45 R17” méretű gumiabroncsokkal szerelt változatokon kizárólag kisméretű lánctaggal gyártott, a
gumiabroncs futófelületétől maximálisan 9 mm-rel kiálló, csökkentett méretű hóláncok használhatók.
