Alfa Romeo Giulietta 2013 Libretto Uso Manutenzione (in Italian)

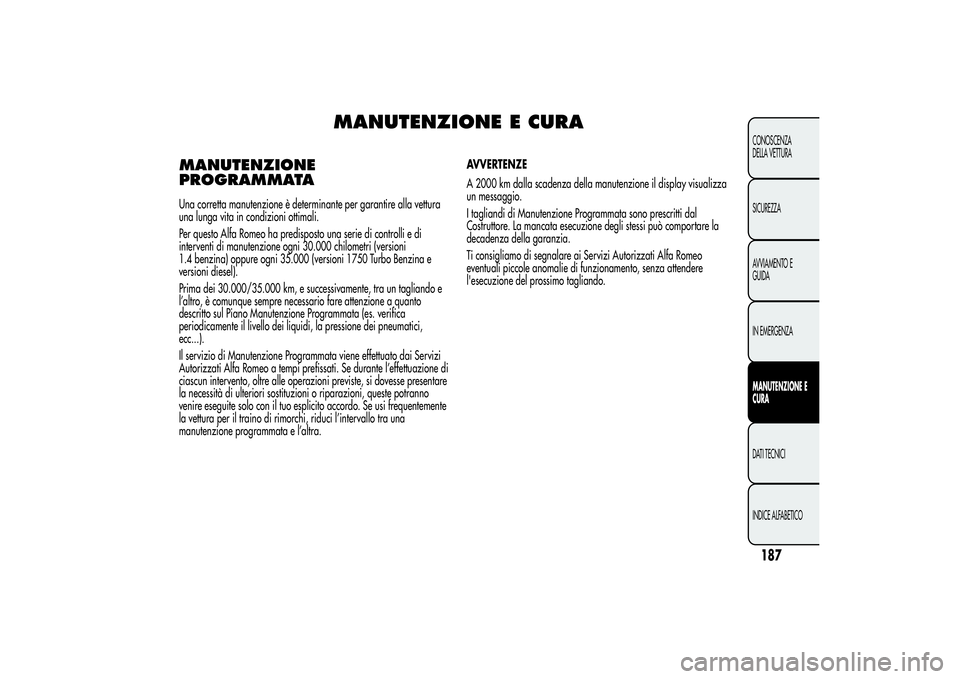

MANUTENZIONE E CURA
MANUTENZIONE
PROGRAMMATAUna corretta manutenzione è determinante per garantire alla vettura
una lunga vita in condizioni ottimali.
Per questo Alfa Romeo ha predisposto una serie di controlli e di
interventi di manutenzione ogni 30.000 chilometri (versioni
1.4 benzina) oppure ogni 35.000 (versioni 1750 Turbo Benzina e
versioni diesel).
Prima dei 30.000/35.000 km, e successivamente, tra un tagliando e
l’altro, è comunque sempre necessario fare attenzione a quanto
descritto sul Piano Manutenzione Programmata (es. verifica
periodicamente il livello dei liquidi, la pressione dei pneumatici,
ecc...).
Il servizio di Manutenzione Programmata viene effettuato dai Servizi
Autorizzati Alfa Romeo a tempi prefissati. Se durante l’effettuazione di
ciascun intervento, oltre alle operazioni previste, si dovesse presentare
la necessità di ulteriori sostituzioni o riparazioni, queste potranno
venire eseguite solo con il tuo esplicito accordo. Se usi frequentemente
la vettura per il traino di rimorchi, riduci l’intervallo tra una
manutenzione programmata e l’altra.AVVERTENZE
A 2000 km dalla scadenza della manutenzione il display visualizza
un messaggio.
I tagliandi di Manutenzione Programmata sono prescritti dal
Costruttore. La mancata esecuzione degli stessi può comportare la
decadenza della garanzia.
Ti consigliamo di segnalare ai Servizi Autorizzati Alfa Romeo
eventuali piccole anomalie di funzionamento, senza attendere
l'esecuzione del prossimo tagliando.
187CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

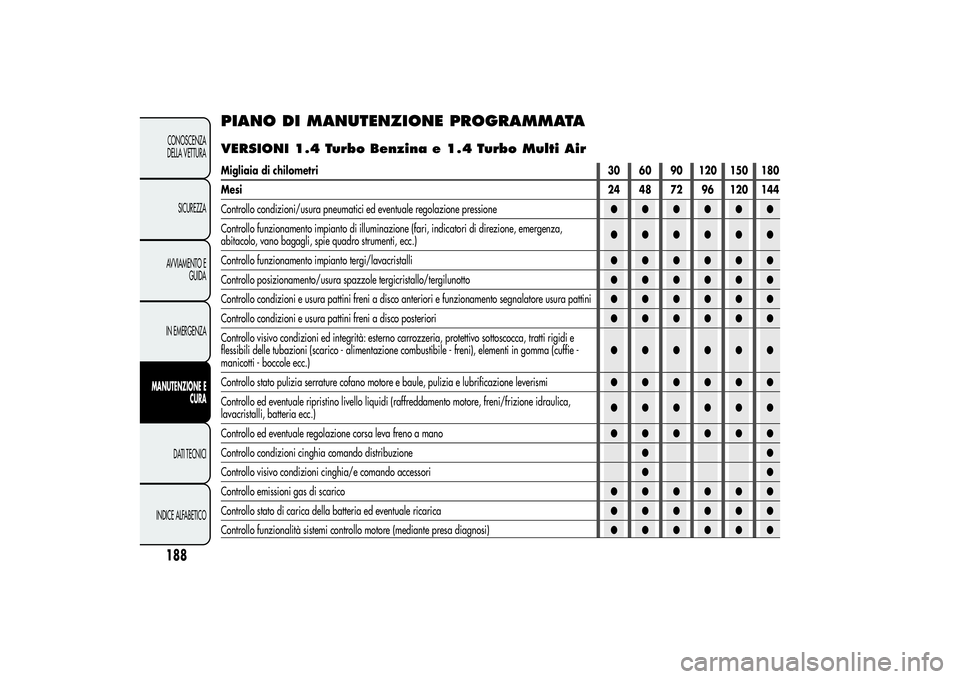

PIANO DI MANUTENZIONE PROGRAMMATAVERSIONI 1.4 Turbo Benzina e 1.4 Turbo Multi AirMigliaia di chilometri30 60 90 120 150 180
Mesi24 48 72 96 120 144
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione●●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori di direzione, emergenza,
abitacolo, vano bagagli, spie quadro strumenti, ecc.)●●●●●●
Controllo funzionamento impianto tergi/lavacristalli●●●●●●
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto●●●●●●
Controllo condizioni e usura pattini freni a disco anteriori e funzionamento segnalatore usura pattini●●●●●●
Controllo condizioni e usura pattini freni a disco posteriori●●●●●●
Controllo visivo condizioni ed integrità: esterno carrozzeria, protettivo sottoscocca, tratti rigidi e
flessibili delle tubazioni (scarico - alimentazione combustibile - freni), elementi in gomma (cuffie -
manicotti - boccole ecc.)●●●●●●
Controllo stato pulizia serrature cofano motore e baule, pulizia e lubrificazione leverismi●●●●●●
Controllo ed eventuale ripristino livello liquidi (raffreddamento motore, freni/frizione idraulica,
lavacristalli, batteria ecc.)●●●●●●
Controllo ed eventuale regolazione corsa leva freno a mano●●●●●●
Controllo condizioni cinghia comando distribuzione●●
Controllo visivo condizioni cinghia/e comando accessori●●
Controllo emissioni gas di scarico●●●●●●
Controllo stato di carica della batteria ed eventuale ricarica●●●●●●
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)●●●●●●
188CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

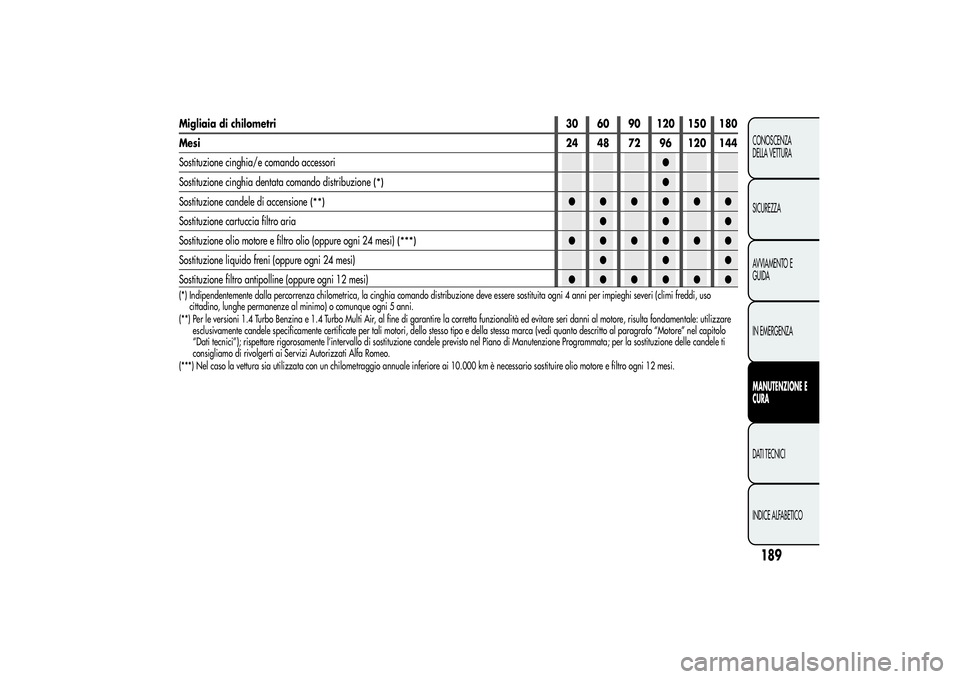

Migliaia di chilometri30 60 90 120 150 180
Mesi24 48 72 96 120 144
Sostituzione cinghia/e comando accessori●
Sostituzione cinghia dentata comando distribuzione
(*)
●
Sostituzione candele di accensione
(**)
●●●●●●
Sostituzione cartuccia filtro aria●●●
Sostituzione olio motore e filtro olio (oppure ogni 24 mesi)
(***)
●●●●●●
Sostituzione liquido freni (oppure ogni 24 mesi)●●●
Sostituzione filtro antipolline (oppure ogni 12 mesi)●●●●●●
(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per impieghi severi (climi freddi, uso
cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(**) Per le versioni 1.4 Turbo Benzina e 1.4 Turbo Multi Air, al fine di garantire la corretta funzionalità ed evitare seri danni al motore, risulta fondamentale: utilizzare
esclusivamente candele specificamente certificate per tali motori, dello stesso tipo e della stessa marca (vedi quanto descritto al paragrafo “Motore” nel capitolo
“Dati tecnici”); rispettare rigorosamente l’intervallo di sostituzione candele previsto nel Piano di Manutenzione Programmata; per la sostituzione delle candele ti
consigliamo di rivolgerti ai Servizi Autorizzati Alfa Romeo.
(***) Nel caso la vettura sia utilizzata con un chilometraggio annuale inferiore ai 10.000 km è necessario sostituire olio motore e filtro ogni 12 mesi.
189CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

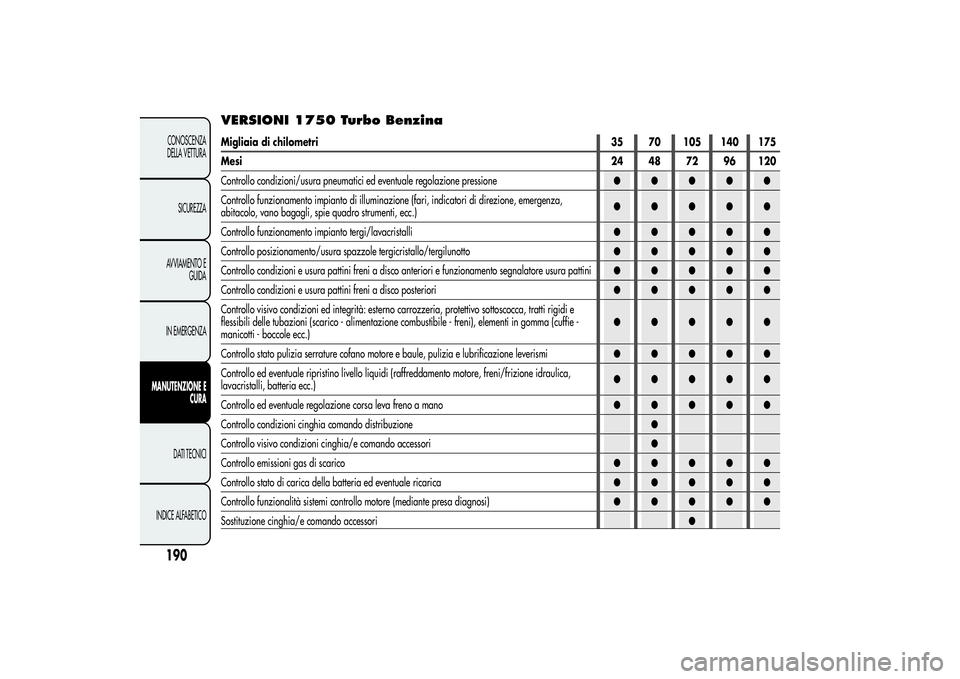

VERSIONI 1750 Turbo BenzinaMigliaia di chilometri35 70 105 140 175
Mesi24 48 72 96 120
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori di direzione, emergenza,
abitacolo, vano bagagli, spie quadro strumenti, ecc.)●●●●●
Controllo funzionamento impianto tergi/lavacristalli●●●●●
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto●●●●●
Controllo condizioni e usura pattini freni a disco anteriori e funzionamento segnalatore usura pattini●●●●●
Controllo condizioni e usura pattini freni a disco posteriori●●●●●
Controllo visivo condizioni ed integrità: esterno carrozzeria, protettivo sottoscocca, tratti rigidi e
flessibili delle tubazioni (scarico - alimentazione combustibile - freni), elementi in gomma (cuffie -
manicotti - boccole ecc.)●●●●●
Controllo stato pulizia serrature cofano motore e baule, pulizia e lubrificazione leverismi●●●●●
Controllo ed eventuale ripristino livello liquidi (raffreddamento motore, freni/frizione idraulica,
lavacristalli, batteria ecc.)●●●●●
Controllo ed eventuale regolazione corsa leva freno a mano●●●●●
Controllo condizioni cinghia comando distribuzione●
Controllo visivo condizioni cinghia/e comando accessori●
Controllo emissioni gas di scarico●●●●●
Controllo stato di carica della batteria ed eventuale ricarica●●●●●
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)●●●●●
Sostituzione cinghia/e comando accessori●
190CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

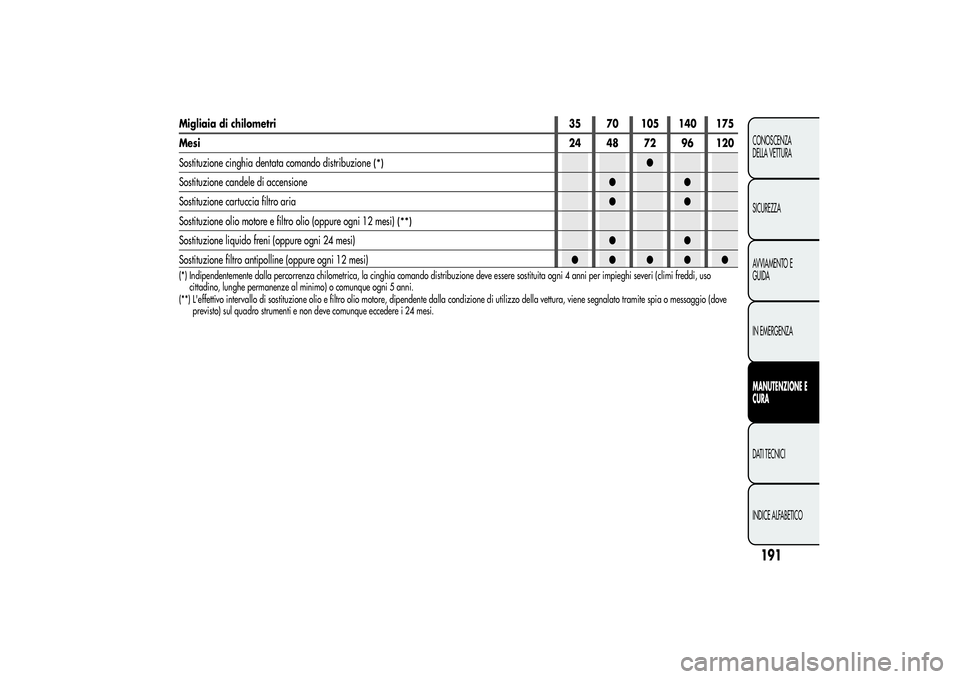

Migliaia di chilometri35 70 105 140 175
Mesi24 48 72 96 120
Sostituzione cinghia dentata comando distribuzione
(*)
●
Sostituzione candele di accensione●●
Sostituzione cartuccia filtro aria●●
Sostituzione olio motore e filtro olio (oppure ogni 12 mesi)
(**)
Sostituzione liquido freni (oppure ogni 24 mesi)●●
Sostituzione filtro antipolline (oppure ogni 12 mesi)●●●●●(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per impieghi severi (climi freddi, uso
cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(**) L'effettivo intervallo di sostituzione olio e filtro olio motore, dipendente dalla condizione di utilizzo della vettura, viene segnalato tramite spia o messaggio (dove
previsto) sul quadro strumenti e non deve comunque eccedere i 24 mesi.
191CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

VERSIONI DieselMigliaia di chilometri35 70 105 140 175
Mesi24 48 72 96 120
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori di direzione, emergenza,
abitacolo, vano bagagli, spie quadro strumenti, ecc.)●●●●●
Controllo funzionamento impianto tergi/lavacristalli●●●●●
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto●●●●●
Controllo condizioni e usura pattini freni a disco anteriori e funzionamento segnalatore usura pattini●●●●●
Controllo condizioni e usura pattini freni a disco posteriori●●●●●
Controllo visivo condizioni ed integrità: esterno carrozzeria, protettivo sottoscocca, tratti rigidi e
flessibili delle tubazioni (scarico - alimentazione combustibile - freni), elementi in gomma (cuffie -
manicotti - boccole ecc.)●●●●●
Controllo stato pulizia serrature cofano motore e baule, pulizia e lubrificazione leverismi●●●●●
Controllo ed eventuale ripristino livello liquidi (raffreddamento motore, freni/frizione idraulica,
lavacristalli, batteria ecc.)●●●●●
Controllo ed eventuale regolazione corsa leva freno a mano●●●●●
Controllo emissioni/fumosità allo scarico●●●●●
Controllo visivo condizioni cinghie comando accessori●●
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)●●●●●
Controllo stato di carica della batteria ed eventuale ricarica●●●●●
Sostituzione cinghie comando accessori●
192CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

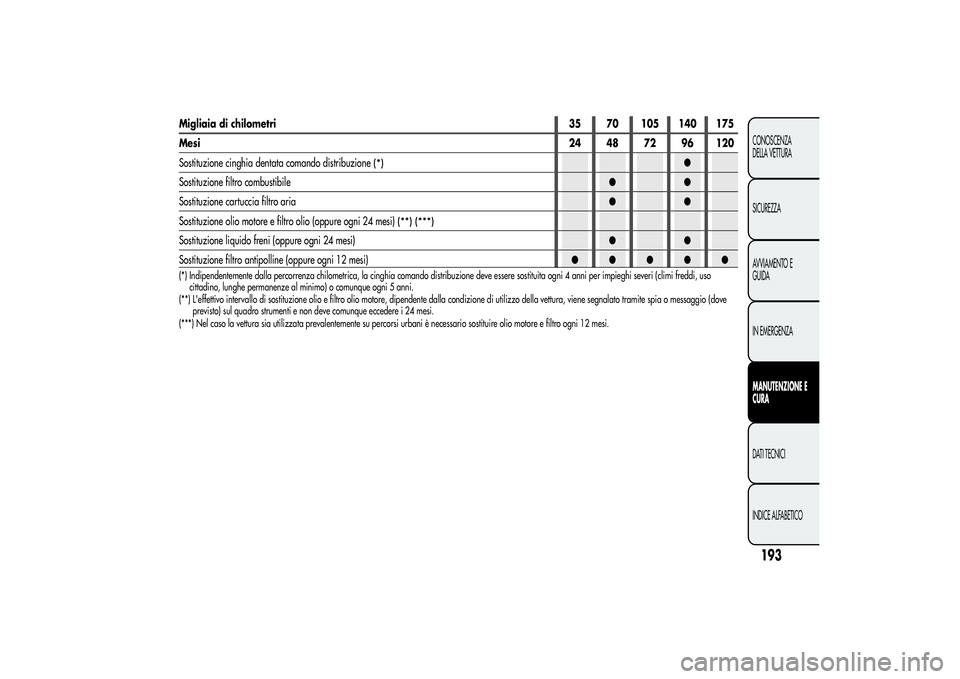

Migliaia di chilometri35 70 105 140 175
Mesi24 48 72 96 120
Sostituzione cinghia dentata comando distribuzione
(*)
●
Sostituzione filtro combustibile●●
Sostituzione cartuccia filtro aria●●
Sostituzione olio motore e filtro olio (oppure ogni 24 mesi)
(**) (***)
Sostituzione liquido freni (oppure ogni 24 mesi)●●
Sostituzione filtro antipolline (oppure ogni 12 mesi)●●●●●(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per impieghi severi (climi freddi, uso
cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(**) L'effettivo intervallo di sostituzione olio e filtro olio motore, dipendente dalla condizione di utilizzo della vettura, viene segnalato tramite spia o messaggio (dove
previsto) sul quadro strumenti e non deve comunque eccedere i 24 mesi.
(***) Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani è necessario sostituire olio motore e filtro ogni 12 mesi.
193CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

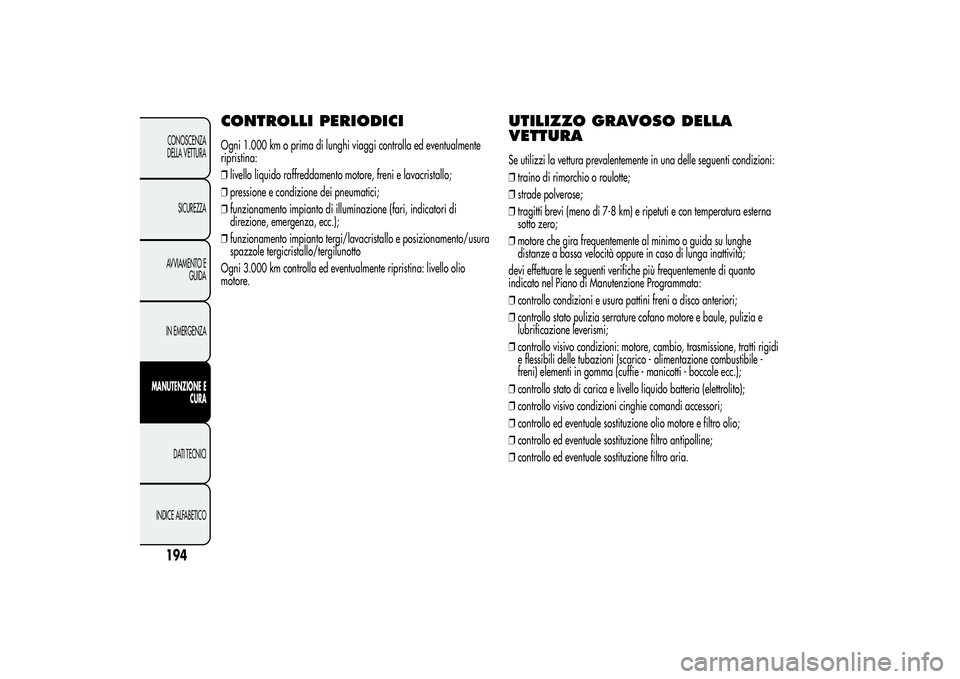

CONTROLLI PERIODICIOgni 1.000 km o prima di lunghi viaggi controlla ed eventualmente
ripristina:
❒livello liquido raffreddamento motore, freni e lavacristallo;
❒pressione e condizione dei pneumatici;
❒funzionamento impianto di illuminazione (fari, indicatori di
direzione, emergenza, ecc.);
❒funzionamento impianto tergi/lavacristallo e posizionamento/usura
spazzole tergicristallo/tergilunotto
Ogni 3.000 km controlla ed eventualmente ripristina: livello olio
motore.
UTILIZZO GRAVOSO DELLA
VETTURASe utilizzi la vettura prevalentemente in una delle seguenti condizioni:
❒traino di rimorchio o roulotte;
❒strade polverose;
❒tragitti brevi (meno di 7-8 km) e ripetuti e con temperatura esterna
sotto zero;
❒motore che gira frequentemente al minimo o guida su lunghe
distanze a bassa velocità oppure in caso di lunga inattività;
devi effettuare le seguenti verifiche più frequentemente di quanto
indicato nel Piano di Manutenzione Programmata:
❒controllo condizioni e usura pattini freni a disco anteriori;
❒controllo stato pulizia serrature cofano motore e baule, pulizia e
lubrificazione leverismi;
❒controllo visivo condizioni: motore, cambio, trasmissione, tratti rigidi
e flessibili delle tubazioni (scarico - alimentazione combustibile -
freni) elementi in gomma (cuffie - manicotti - boccole ecc.);
❒controllo stato di carica e livello liquido batteria (elettrolito);
❒controllo visivo condizioni cinghie comandi accessori;
❒controllo ed eventuale sostituzione olio motore e filtro olio;
❒controllo ed eventuale sostituzione filtro antipolline;
❒controllo ed eventuale sostituzione filtro aria.
194CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

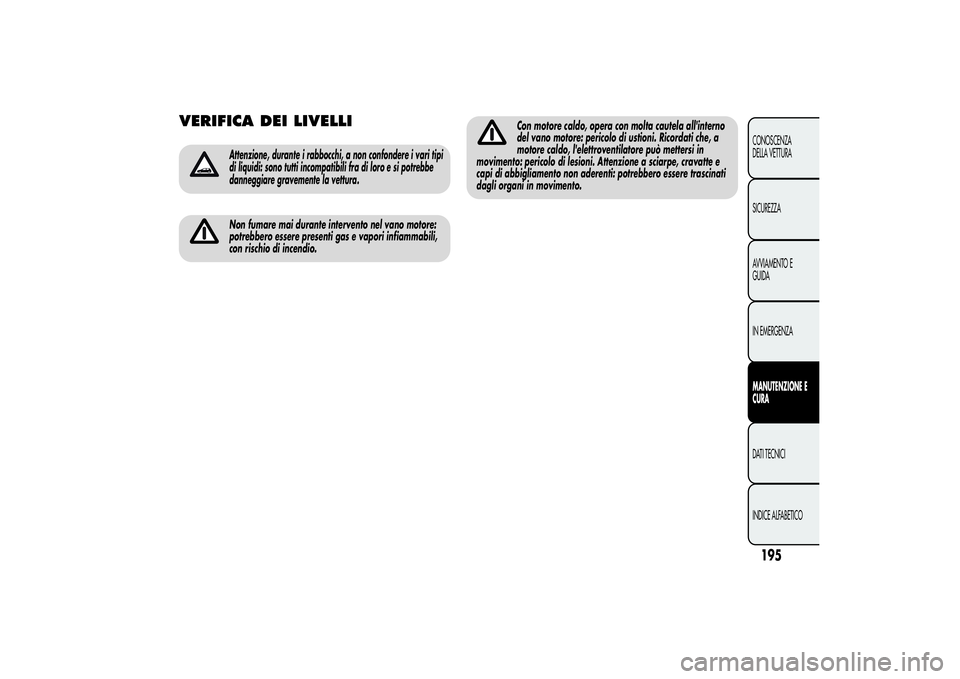

VERIFICA DEI LIVELLI
Attenzione, durante i rabbocchi, a non confondere i vari tipi
di liquidi: sono tutti incompatibili fra di loro e si potrebbe
danneggiare gravemente la vettura.Non fumare mai durante intervento nel vano motore:
potrebbero essere presenti gas e vapori infiammabili,
con rischio di incendio.
Con motore caldo, opera con molta cautela all'interno
del vano motore: pericolo di ustioni. Ricordati che, a
motore caldo, l'elettroventilatore può mettersi in
movimento: pericolo di lesioni. Attenzione a sciarpe, cravatte e
capi di abbigliamento non aderenti: potrebbero essere trascinati
dagli organi in movimento.
195CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

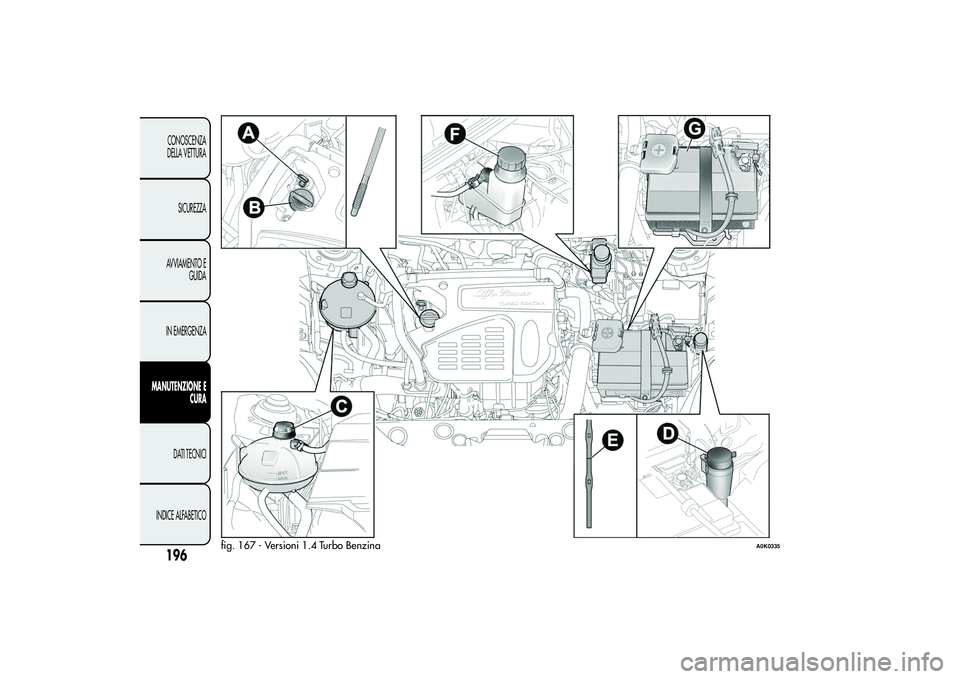

fig. 167 - Versioni 1.4 Turbo Benzina
A0K0335
