Alfa Romeo Giulietta 2013 Libretto Uso Manutenzione (in Italian)
Manufacturer: ALFA ROMEO, Model Year: 2013, Model line: Giulietta, Model: Alfa Romeo Giulietta 2013Pages: 292, PDF Dimensioni: 12.98 MB
Page 181 of 292

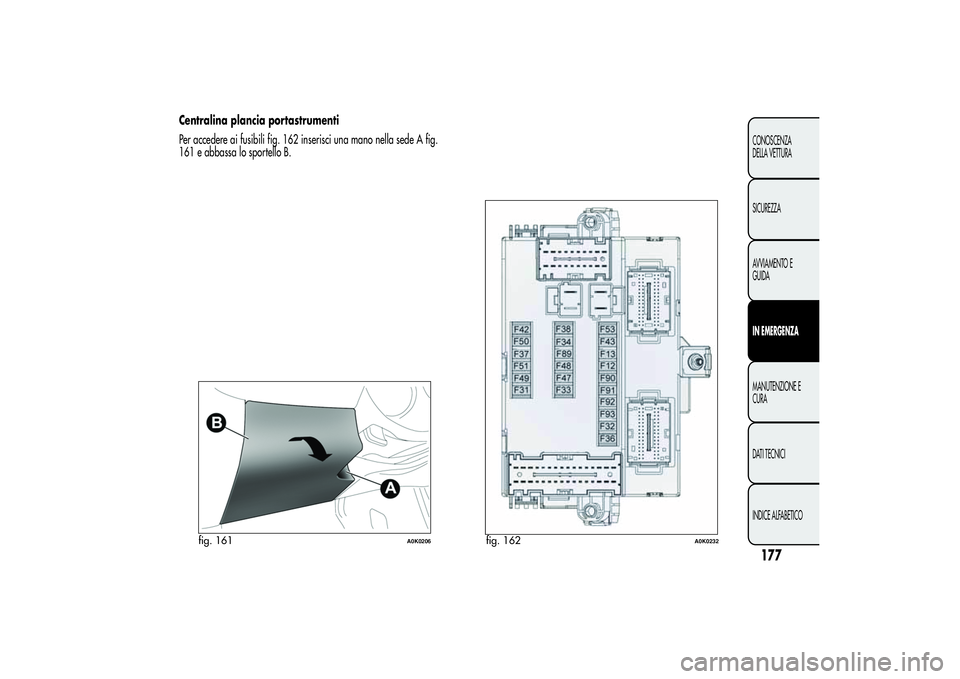

Centralina plancia portastrumenti
Per accedere ai fusibili fig. 162 inserisci una mano nella sede A fig.
161 e abbassa lo sportello B.
fig. 161
A0K0206
fig. 162
A0K0232
177CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 182 of 292

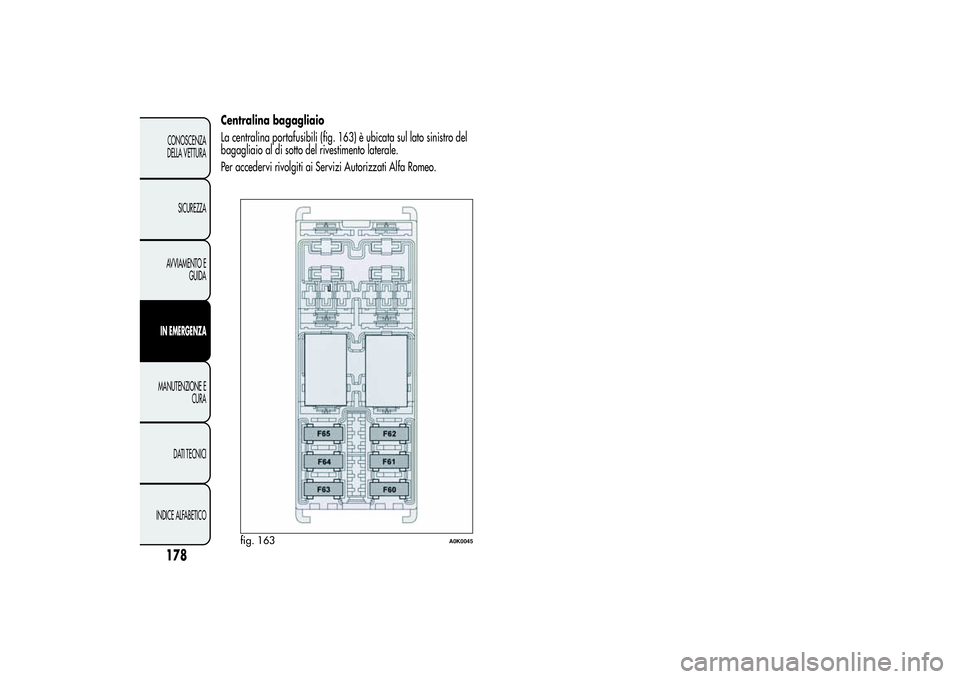

Centralina bagagliaio
La centralina portafusibili (fig. 163) è ubicata sul lato sinistro del
bagagliaio al di sotto del rivestimento laterale.
Per accedervi rivolgiti ai Servizi Autorizzati Alfa Romeo.
fig. 163
A0K0045
178CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 183 of 292

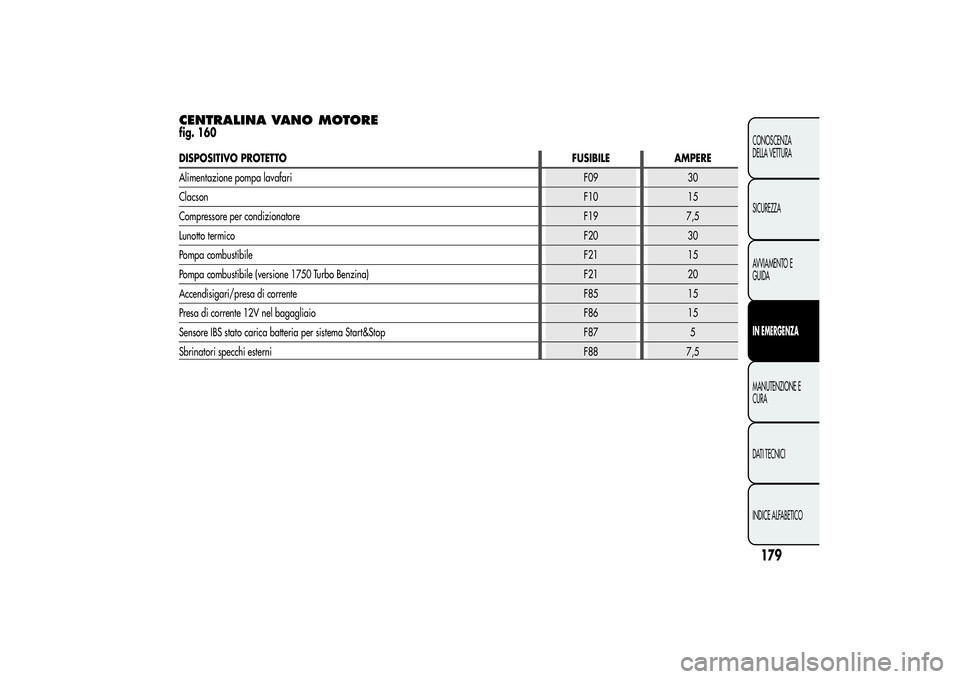

CENTRALINA VANO MOTOREfig. 160DISPOSITIVO PROTETTOFUSIBILE AMPERE
Alimentazione pompa lavafariF09 30
ClacsonF10 15
Compressore per condizionatoreF19 7,5
Lunotto termicoF20 30
Pompa combustibileF21 15
Pompa combustibile (versione 1750 Turbo Benzina) F21 20
Accendisigari/presa di correnteF85 15
Presa di corrente 12V nel bagagliaio F86 15
Sensore IBS stato carica batteria per sistema Start&Stop F87 5
Sbrinatori specchi esterniF88 7,5
179CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 184 of 292

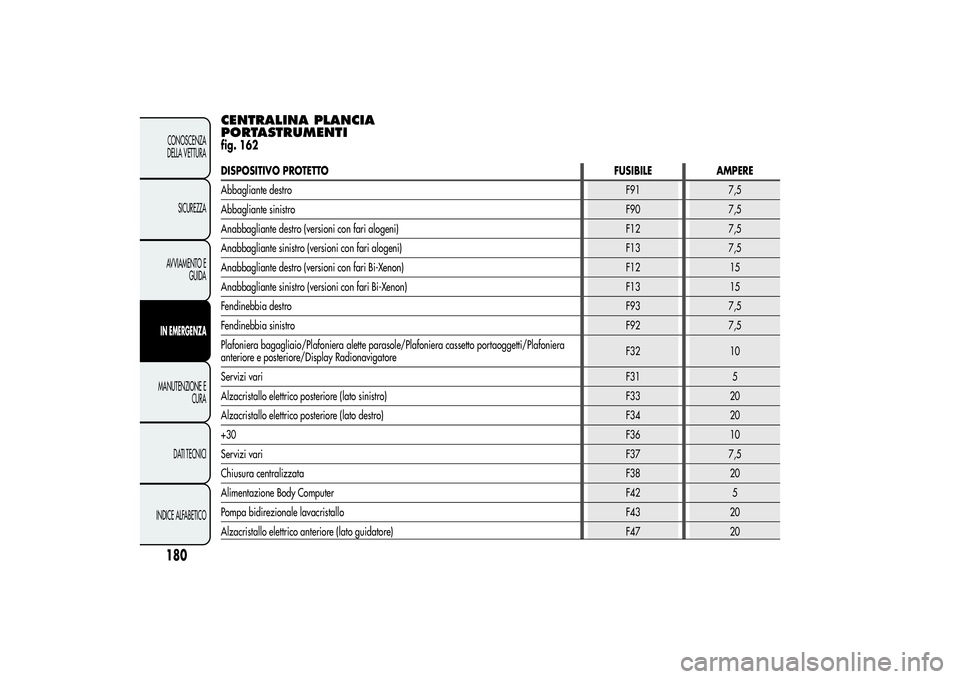

CENTRALINA PLANCIA
PORTASTRUMENTIfig. 162DISPOSITIVO PROTETTOFUSIBILE AMPERE
Abbagliante destroF91 7,5
Abbagliante sinistroF90 7,5
Anabbagliante destro (versioni con fari alogeni) F12 7,5
Anabbagliante sinistro (versioni con fari alogeni) F13 7,5
Anabbagliante destro (versioni con fari Bi-Xenon) F12 15
Anabbagliante sinistro (versioni con fari Bi-Xenon) F13 15
Fendinebbia destroF93 7,5
Fendinebbia sinistroF92 7,5
Plafoniera bagagliaio/Plafoniera alette parasole/Plafoniera cassetto portaoggetti/Plafoniera
anteriore e posteriore/Display RadionavigatoreF32 10
Servizi variF31 5
Alzacristallo elettrico posteriore (lato sinistro) F33 20
Alzacristallo elettrico posteriore (lato destro) F34 20
+30F36 10
Servizi variF37 7,5
Chiusura centralizzataF38 20
Alimentazione Body ComputerF42 5
Pompa bidirezionale lavacristallo F43 20
Alzacristallo elettrico anteriore (lato guidatore) F47 20
180CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 185 of 292

181CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

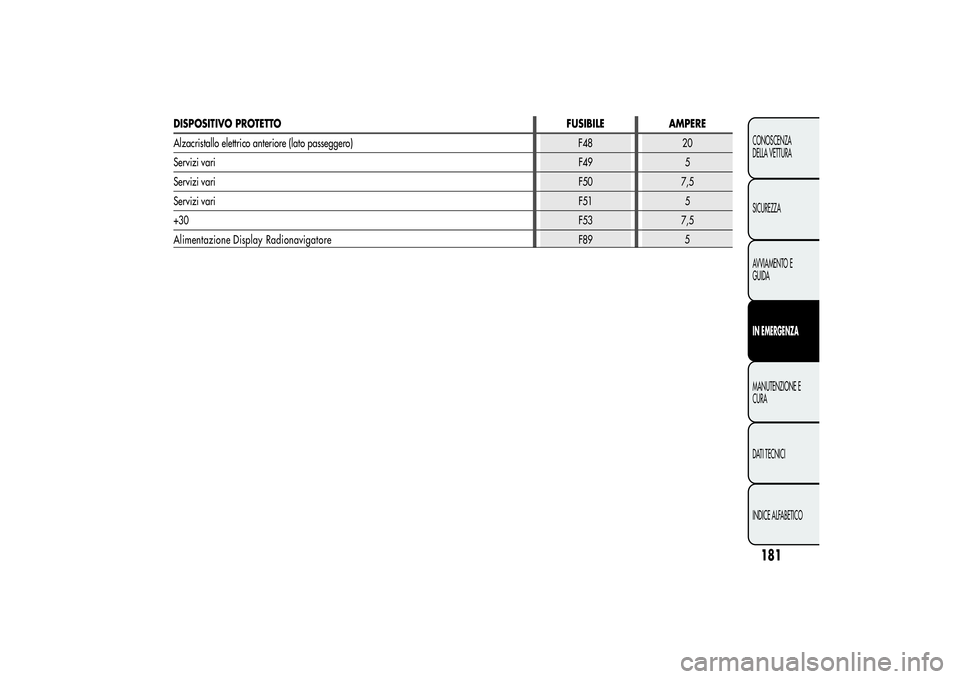

DISPOSITIVO PROTETTOFUSIBILE AMPERE
Alzacristallo elettrico anteriore (lato passeggero) F48 20
Servizi variF49 5
Servizi variF50 7,5
Servizi variF51 5
+30F53 7,5
F895
Alimentazione Display Radionavigatore
Page 186 of 292

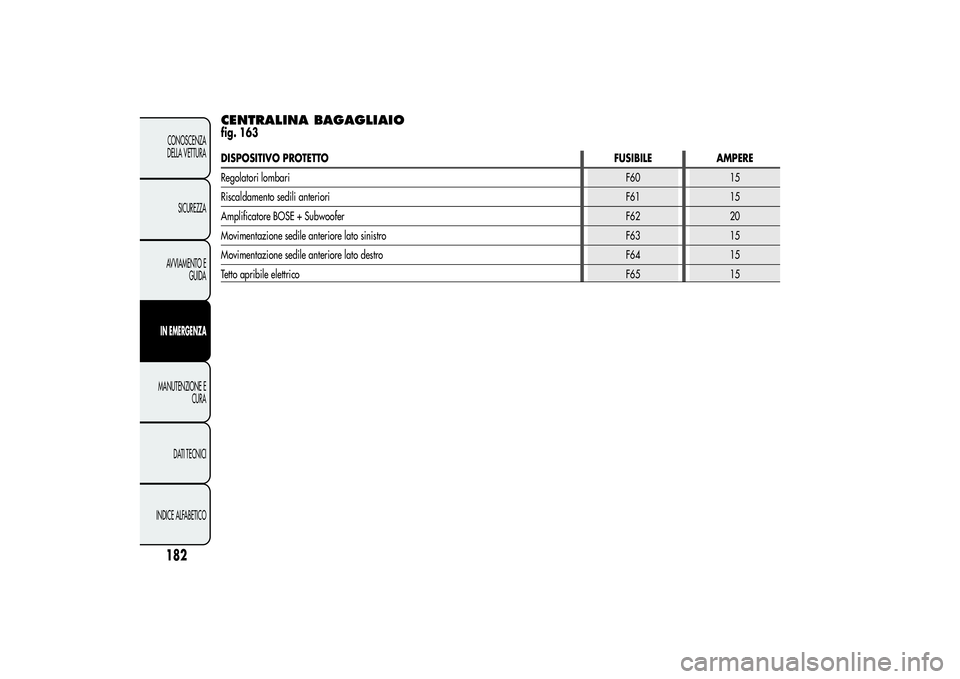

CENTRALINA BAGAGLIAIOfig. 163DISPOSITIVO PROTETTOFUSIBILE AMPERE
Regolatori lombariF60 15
Riscaldamento sedili anterioriF61 15
Amplificatore BOSE + Subwoofer F62 20
Movimentazione sedile anteriore lato sinistro F63 15
Movimentazione sedile anteriore lato destro F64 15
Tetto apribile elettricoF65 15
182CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 187 of 292

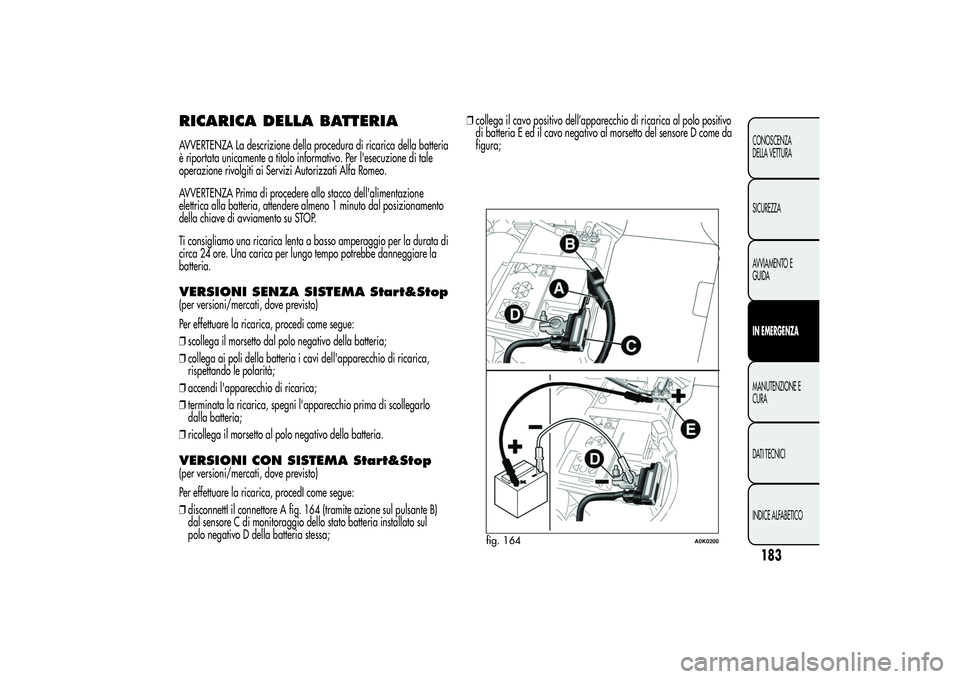

RICARICA DELLA BATTERIAAVVERTENZA La descrizione della procedura di ricarica della batteria
è riportata unicamente a titolo informativo. Per l'esecuzione di tale
operazione rivolgiti ai Servizi Autorizzati Alfa Romeo.
AVVERTENZA Prima di procedere allo stacco dell'alimentazione
elettrica alla batteria, attendere almeno 1 minuto dal posizionamento
della chiave di avviamento su STOP.
Ti consigliamo una ricarica lenta a basso amperaggio per la durata di
circa 24 ore. Una carica per lungo tempo potrebbe danneggiare la
batteria.VERSIONI SENZA SISTEMA Start&Stop(per versioni/mercati, dove previsto)
Per effettuare la ricarica, procedi come segue:
❒scollega il morsetto dal polo negativo della batteria;
❒collega ai poli della batteria i cavi dell'apparecchio di ricarica,
rispettando le polarità;
❒accendi l'apparecchio di ricarica;
❒terminata la ricarica, spegni l'apparecchio prima di scollegarlo
dalla batteria;
❒ricollega il morsetto al polo negativo della batteria.VERSIONI CON SISTEMA Start&Stop(per versioni/mercati, dove previsto)
Per effettuare la ricarica, procedI come segue:
❒disconnettI il connettore A fig. 164 (tramite azione sul pulsante B)
dal sensore C di monitoraggio dello stato batteria installato sul
polo negativo D della batteria stessa;❒collega il cavo positivo dell’apparecchio di ricarica al polo positivo
di batteria E ed il cavo negativo al morsetto del sensore D come da
figura;
fig. 164
A0K0200
183CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 188 of 292

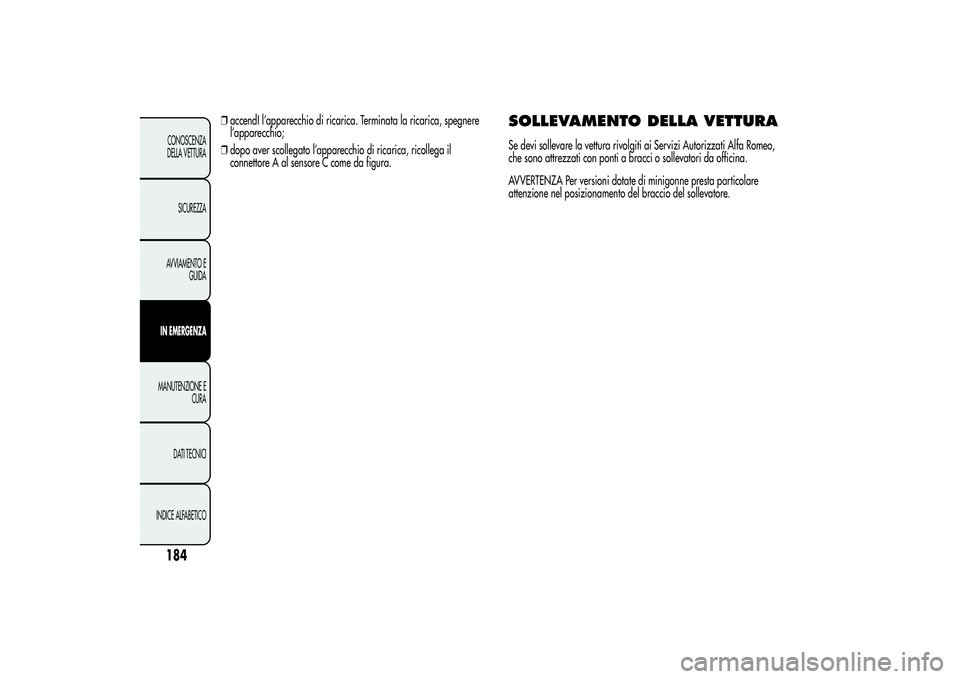

❒accendI l’apparecchio di ricarica. Terminata la ricarica, spegnere
l’apparecchio;
❒dopo aver scollegato l’apparecchio di ricarica, ricollega il
connettore A al sensore C come da figura.
SOLLEVAMENTO DELLA VETTURASe devi sollevare la vettura rivolgiti ai Servizi Autorizzati Alfa Romeo,
che sono attrezzati con ponti a bracci o sollevatori da officina.
AVVERTENZA Per versioni dotate di minigonne presta particolare
attenzione nel posizionamento del braccio del sollevatore.
184CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 189 of 292

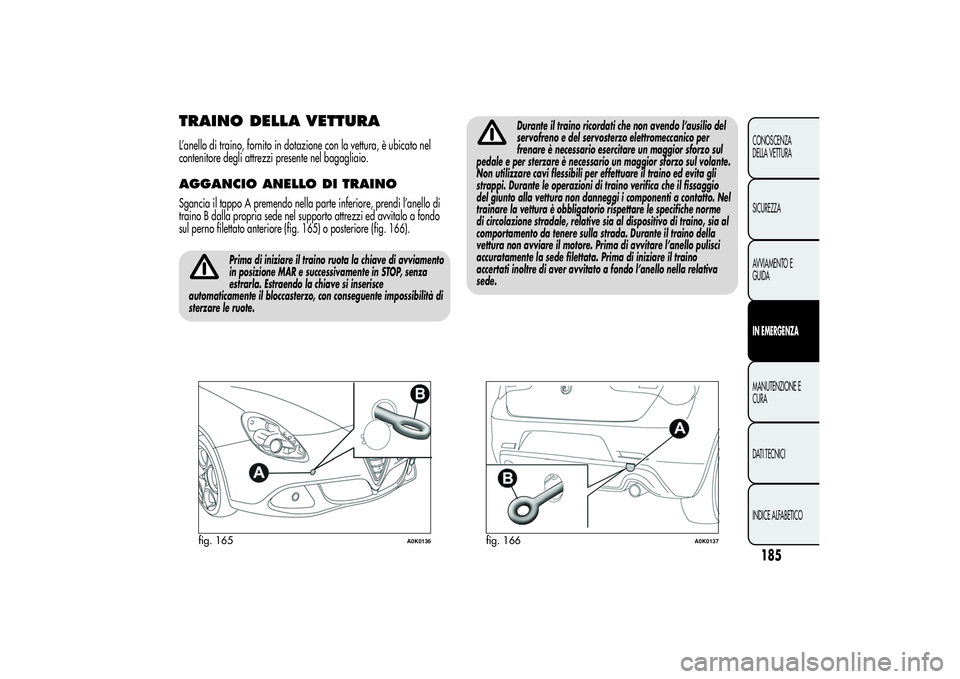

TRAINO DELLA VETTURAL’anello di traino, fornito in dotazione con la vettura, è ubicato nel
contenitore degli attrezzi presente nel bagagliaio.AGGANCIO ANELLO DI TRAINOSgancia il tappo A premendo nella parte inferiore, prendi l’anello di
traino B dalla propria sede nel supporto attrezzi ed avvitalo a fondo
sul perno filettato anteriore (fig. 165) o posteriore (fig. 166).
Prima di iniziare il traino ruota la chiave di avviamento
in posizione MAR e successivamente in STOP, senza
estrarla. Estraendo la chiave si inserisce
automaticamente il bloccasterzo, con conseguente impossibilità di
sterzare le ruote.
Durante il traino ricordati che non avendo l’ausilio del
servofreno e del servosterzo elettromeccanico per
frenare è necessario esercitare un maggior sforzo sul
pedale e per sterzare è necessario un maggior sforzo sul volante.
Non utilizzare cavi flessibili per effettuare il traino ed evita gli
strappi. Durante le operazioni di traino verifica che il fissaggio
del giunto alla vettura non danneggi i componenti a contatto. Nel
trainare la vettura è obbligatorio rispettare le specifiche norme
di circolazione stradale, relative sia al dispositivo di traino, sia al
comportamento da tenere sulla strada. Durante il traino della
vettura non avviare il motore. Prima di avvitare l’anello pulisci
accuratamente la sede filettata. Prima di iniziare il traino
accertati inoltre di aver avvitato a fondo l’anello nella relativa
sede.
fig. 165
A0K0136
fig. 166
A0K0137
185CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 190 of 292

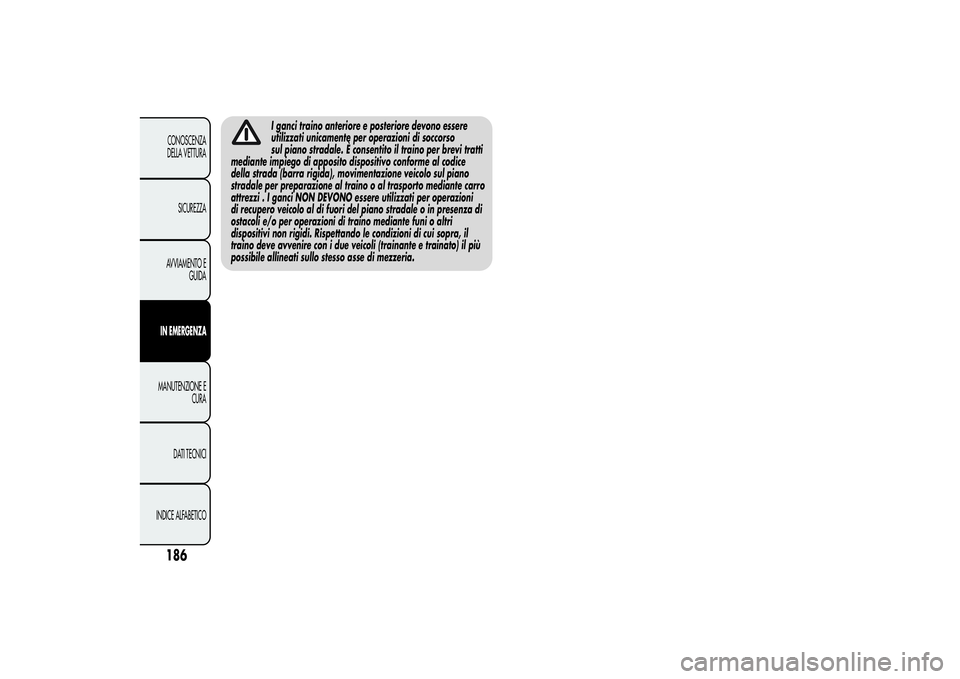

I ganci traino anteriore e posteriore devono essere
utilizzati unicamente per operazioni di soccorso
sul piano stradale. È consentito il traino per brevi tratti
mediante impiego di apposito dispositivo conforme al codice
della strada (barra rigida), movimentazione veicolo sul piano
stradale per preparazione al traino o al trasporto mediante carro
attrezzi . I ganci NON DEVONO essere utilizzati per operazioni
di recupero veicolo al di fuori del piano stradale o in presenza di
ostacoli e/o per operazioni di traino mediante funi o altri
dispositivi non rigidi. Rispettando le condizioni di cui sopra, il
traino deve avvenire con i due veicoli (trainante e trainato) il più
possibile allineati sullo stesso asse di mezzeria.
