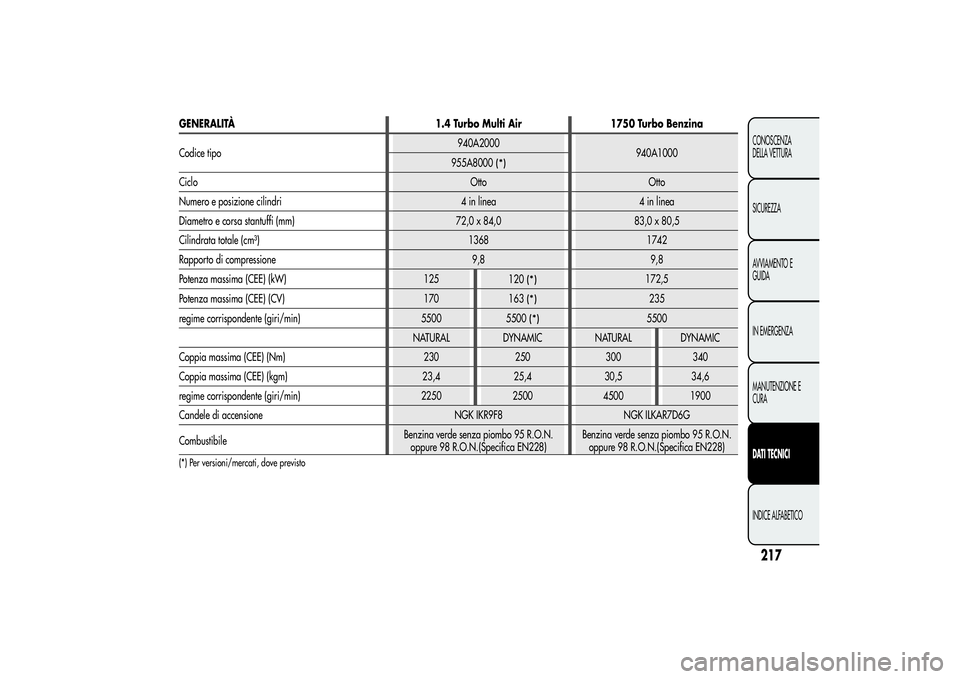

GENERALITÀ 1.4 Turbo Multi Air 1750 Turbo Benzina
Codice tipo940A2000
940A1000
955A8000
(*)
Ciclo Otto Otto
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 72,0 x 84,0 83,0 x 80,5
Cilindrata totale (cm³) 1368 1742
Rapporto di compressione 9,8 9,8
Potenza massima (CEE) (kW) 125
120
(*)
172,5
Potenza massima (CEE) (CV) 170
163
(*)
235
regime corrispondente (giri/min) 5500
5500
(*)
5500
NATURAL DYNAMIC NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 230 250 300 340
Coppia massima (CEE) (kgm) 23,4 25,4 30,5 34,6
regime corrispondente (giri/min) 2250 2500 4500 1900
Candele di accensione NGK IKR9F8 NGK ILKAR7D6G
CombustibileBenzina verde senza piombo 95 R.O.N.
oppure 98 R.O.N.(Specifica EN228)Benzina verde senza piombo 95 R.O.N.
oppure 98 R.O.N.(Specifica EN228)
(*) Per versioni/mercati, dove previsto
217CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

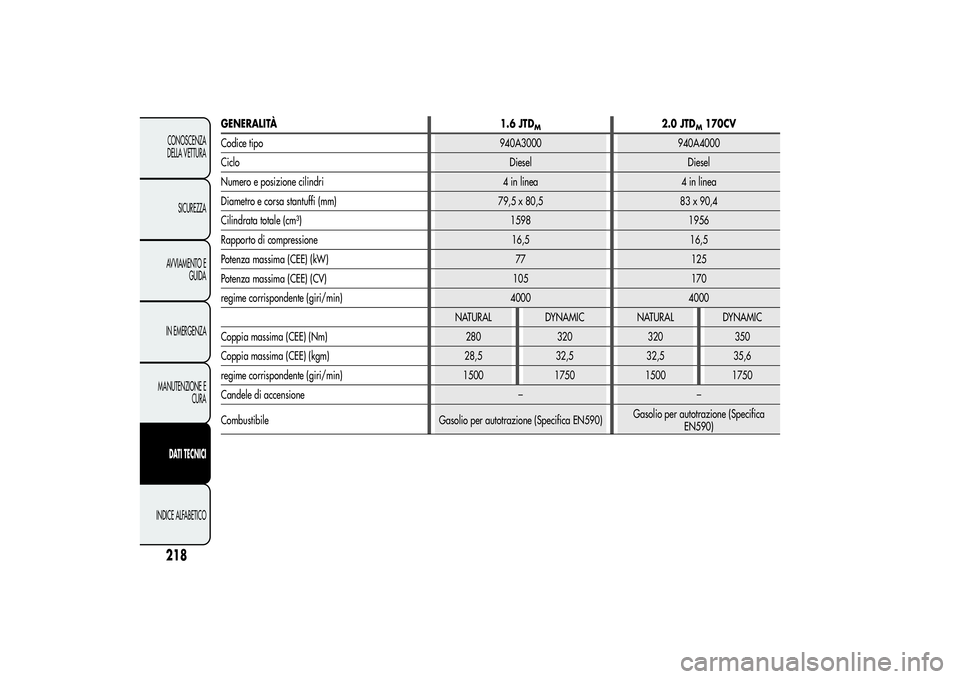

GENERALITÀ 1.6 JTD
M
2.0 JTD
M170CV
Codice tipo 940A3000 940A4000
Ciclo Diesel Diesel
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 79,5 x 80,5 83 x 90,4
Cilindrata totale (cm³) 1598 1956
Rapporto di compressione 16,5 16,5
Potenza massima (CEE) (kW) 77 125
Potenza massima (CEE) (CV) 105 170
regime corrispondente (giri/min) 4000 4000
NATURAL DYNAMIC NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 280 320 320 350
Coppia massima (CEE) (kgm) 28,5 32,5 32,5 35,6
regime corrispondente (giri/min) 1500 1750 1500 1750
Candele di accensione – –
Combustibile Gasolio per autotrazione (Specifica EN590)Gasolio per autotrazione (Specifica
EN590)
218CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

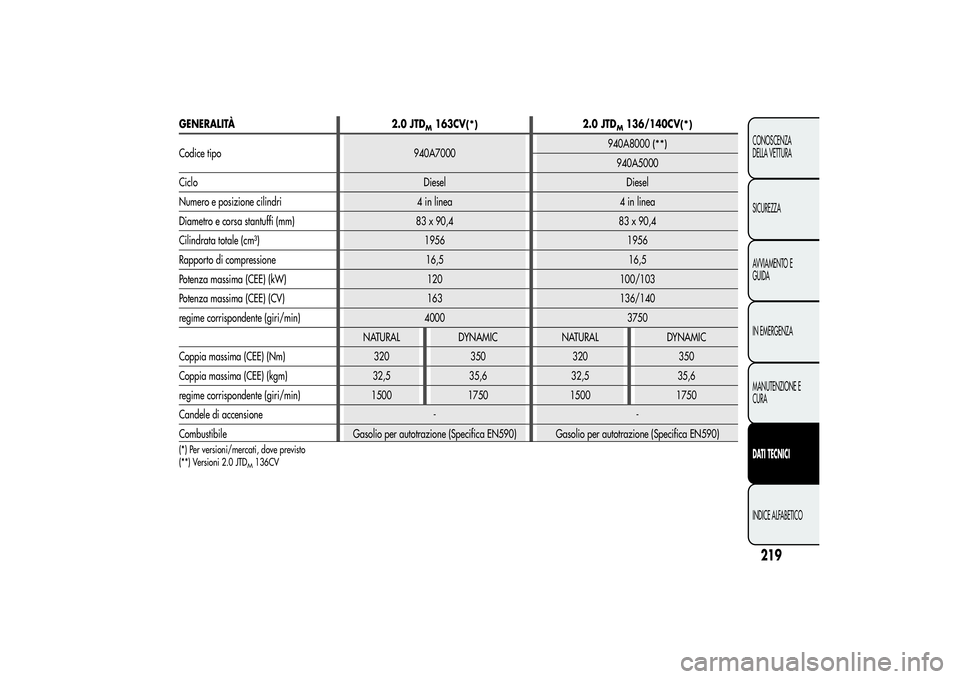

GENERALITÀ
2.0 JTD
M163CV
(*)
2.0 JTD
M136/140CV
(*)
Codice tipo 940A7000940A8000
(**)
940A5000
Ciclo Diesel Diesel
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 83 x 90,4 83 x 90,4
Cilindrata totale (cm³) 1956 1956
Rapporto di compressione 16,5 16,5
Potenza massima (CEE) (kW) 120 100/103
Potenza massima (CEE) (CV) 163 136/140
regime corrispondente (giri/min) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 320 350 320 350
Coppia massima (CEE) (kgm) 32,5 35,6 32,5 35,6
regime corrispondente (giri/min) 1500 1750 1500 1750
Candele di accensione - -
Combustibile Gasolio per autotrazione (Specifica EN590) Gasolio per autotrazione (Specifica EN590)
(*) Per versioni/mercati, dove previsto
(**) Versioni 2.0 JTD
M136CV
219CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

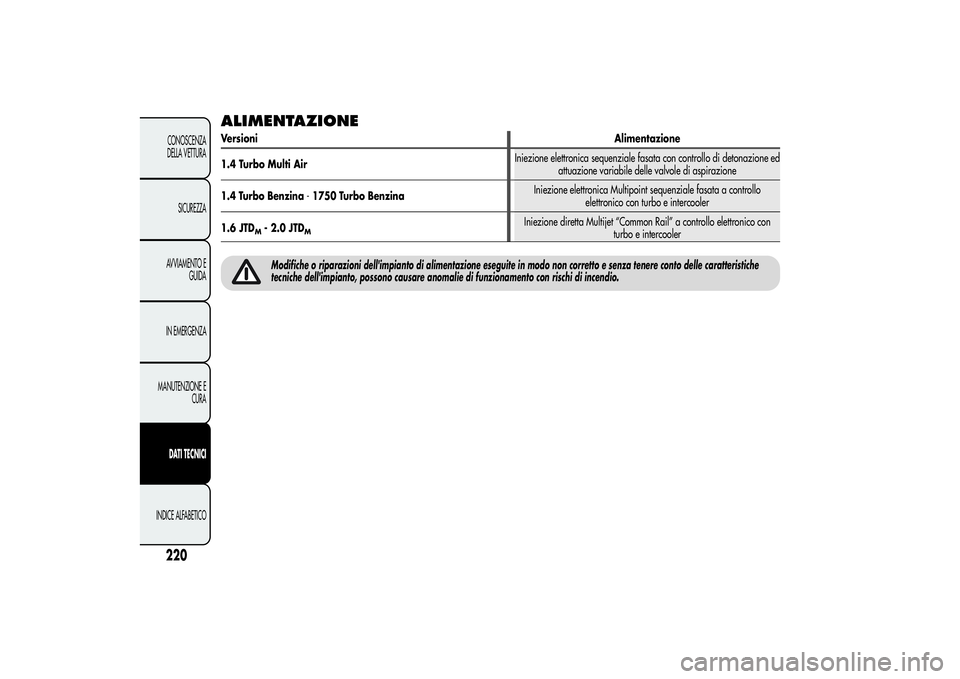

ALIMENTAZIONEVersioniAlimentazione
1.4 Turbo Multi AirIniezione elettronica sequenziale fasata con controllo di detonazione ed
attuazione variabile delle valvole di aspirazione
1.4 Turbo Benzina-1750 Turbo BenzinaIniezione elettronica Multipoint sequenziale fasata a controllo
elettronico con turbo e intercooler
1.6 JTD
M- 2.0 JTD
M
Iniezione diretta Multijet “Common Rail” a controllo elettronico con
turbo e intercooler
Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle caratteristiche
tecniche dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
220CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

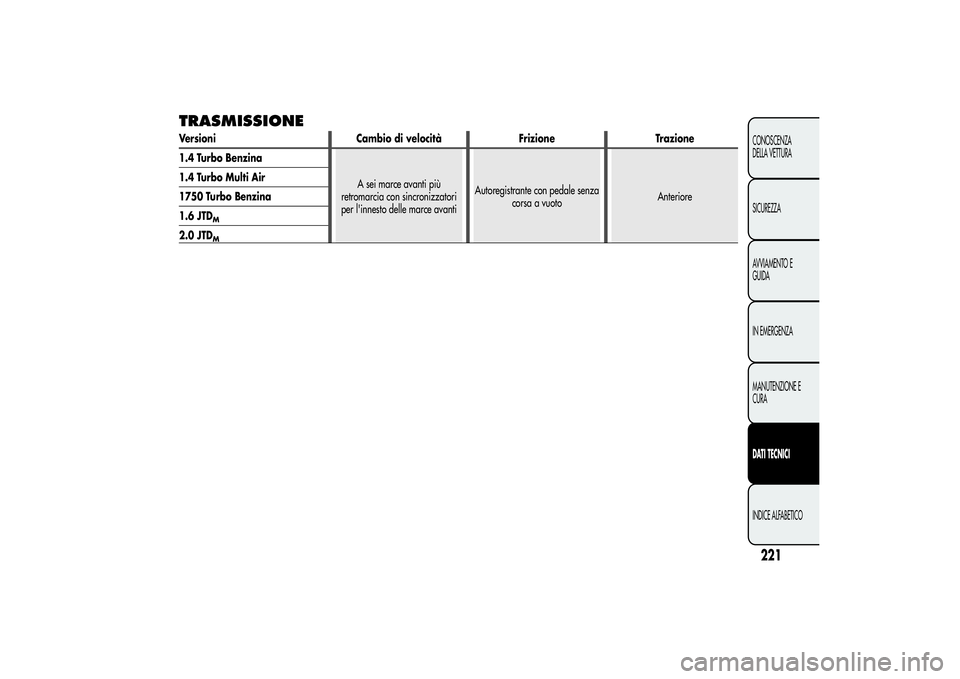

TRASMISSIONEVersioni Cambio di velocità Frizione Trazione
1.4 Turbo Benzina
A sei marce avanti più
retromarcia con sincronizzatori
per l'innesto delle marce avantiAutoregistrante con pedale senza
corsa a vuotoAnteriore 1.4 Turbo Multi Air
1750 Turbo Benzina
1.6 JTD
M
2.0 JTD
M
221CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

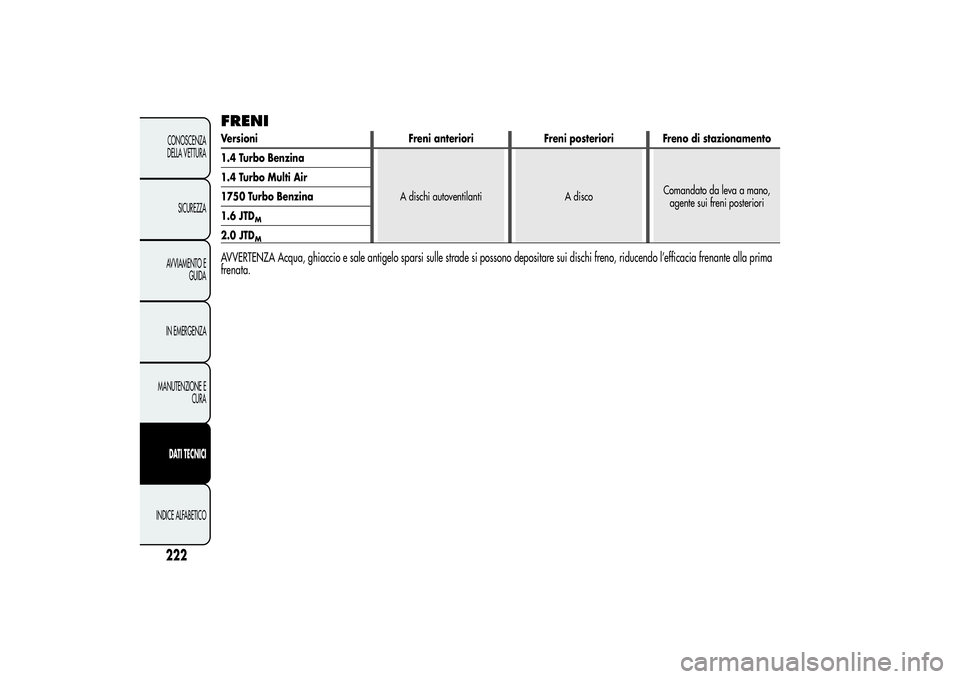

FRENIVersioni Freni anteriori Freni posteriori Freno di stazionamento
1.4 Turbo Benzina
A dischi autoventilanti A discoComandato da leva a mano,
agente sui freni posteriori 1.4 Turbo Multi Air
1750 Turbo Benzina
1.6 JTD
M
2.0 JTD
M
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l’efficacia frenante alla prima
frenata.
222CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

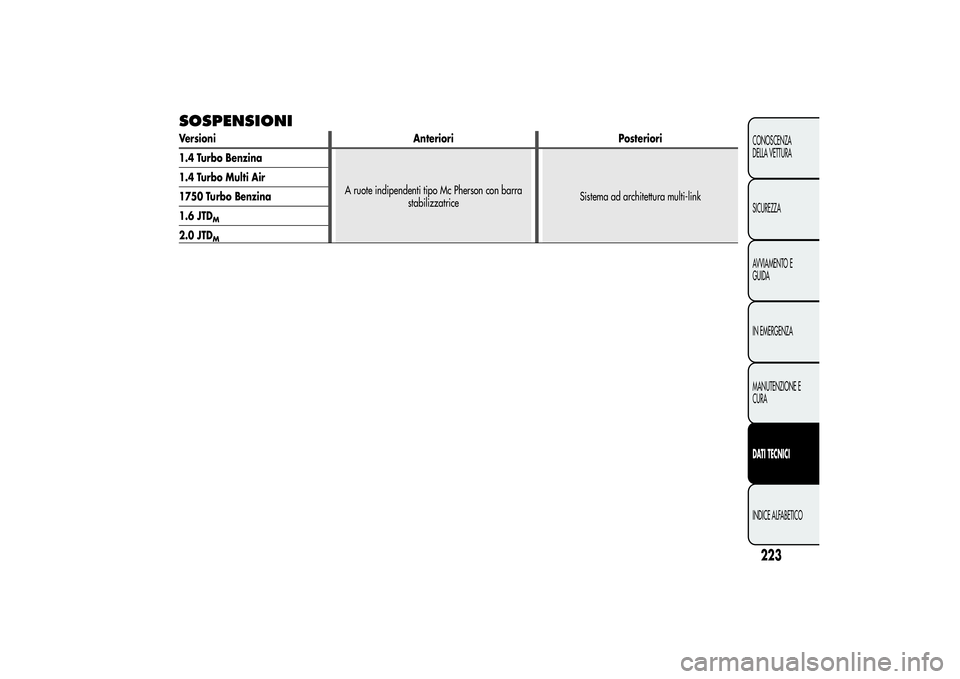

SOSPENSIONIVersioni Anteriori Posteriori
1.4 Turbo Benzina
A ruote indipendenti tipo Mc Pherson con barra
stabilizzatriceSistema ad architettura multi-link 1.4 Turbo Multi Air
1750 Turbo Benzina
1.6 JTD
M
2.0 JTD
M
223CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

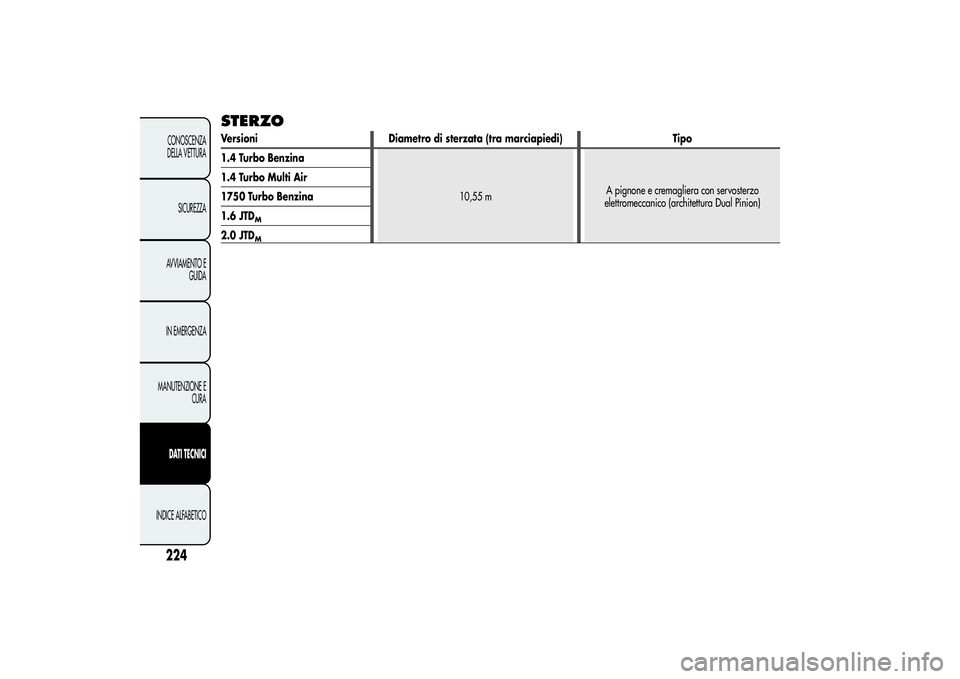

STERZOVersioni Diametro di sterzata (tra marciapiedi) Tipo
1.4 Turbo Benzina
10,55 mA pignone e cremagliera con servosterzo
elettromeccanico (architettura Dual Pinion) 1.4 Turbo Multi Air
1750 Turbo Benzina
1.6 JTD
M
2.0 JTD
M
224CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

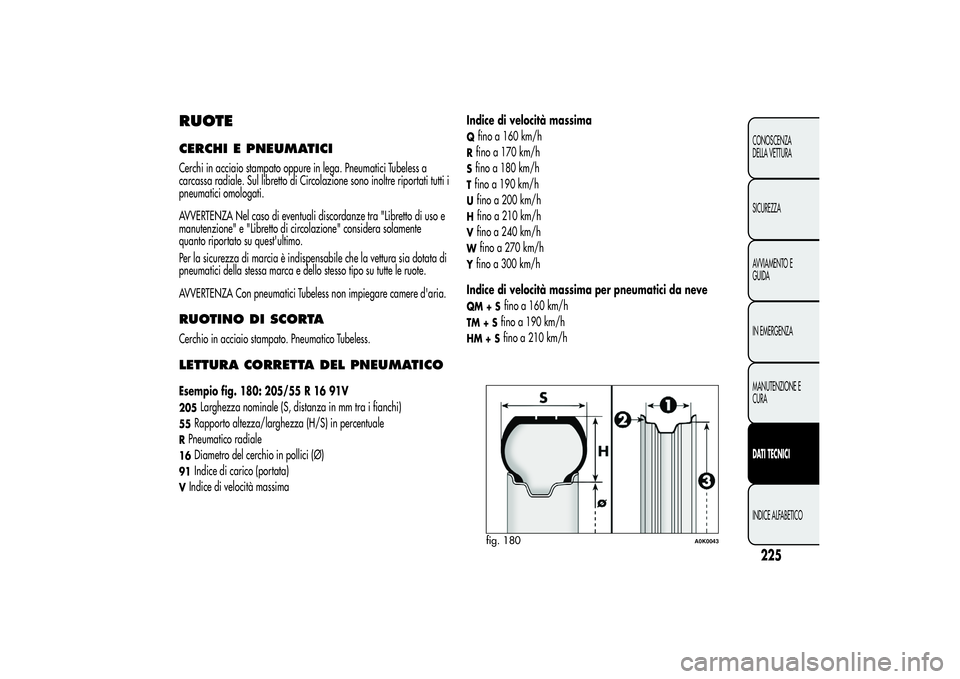

RUOTECERCHI E PNEUMATICICerchi in acciaio stampato oppure in lega. Pneumatici Tubeless a
carcassa radiale. Sul libretto di Circolazione sono inoltre riportati tutti i
pneumatici omologati.
AVVERTENZA Nel caso di eventuali discordanze tra "Libretto di uso e
manutenzione" e "Libretto di circolazione" considera solamente
quanto riportato su quest'ultimo.
Per la sicurezza di marcia è indispensabile che la vettura sia dotata di
pneumatici della stessa marca e dello stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici Tubeless non impiegare camere d'aria.RUOTINO DI SCORTACerchio in acciaio stampato. Pneumatico Tubeless.LETTURA CORRETTA DEL PNEUMATICOEsempio fig. 180: 205/55 R 16 91V205
Larghezza nominale (S, distanza in mm tra i fianchi)
55
Rapporto altezza/larghezza (H/S) in percentuale
RPneumatico radiale16
Diametro del cerchio in pollici (Ø)
91
Indice di carico (portata)
VIndice di velocità massimaIndice di velocità massima
Qfino a 160 km/hRfino a 170 km/hSfino a 180 km/hTfino a 190 km/hUfino a 200 km/hHfino a 210 km/hVfino a 240 km/hW
fino a 270 km/h
Yfino a 300 km/h
Indice di velocità massima per pneumatici da neveQM + S
fino a 160 km/h
TM + S
fino a 190 km/h
HM + S
fino a 210 km/h
fig. 180
A0K0043
225CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

Indice di carico (portata)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg

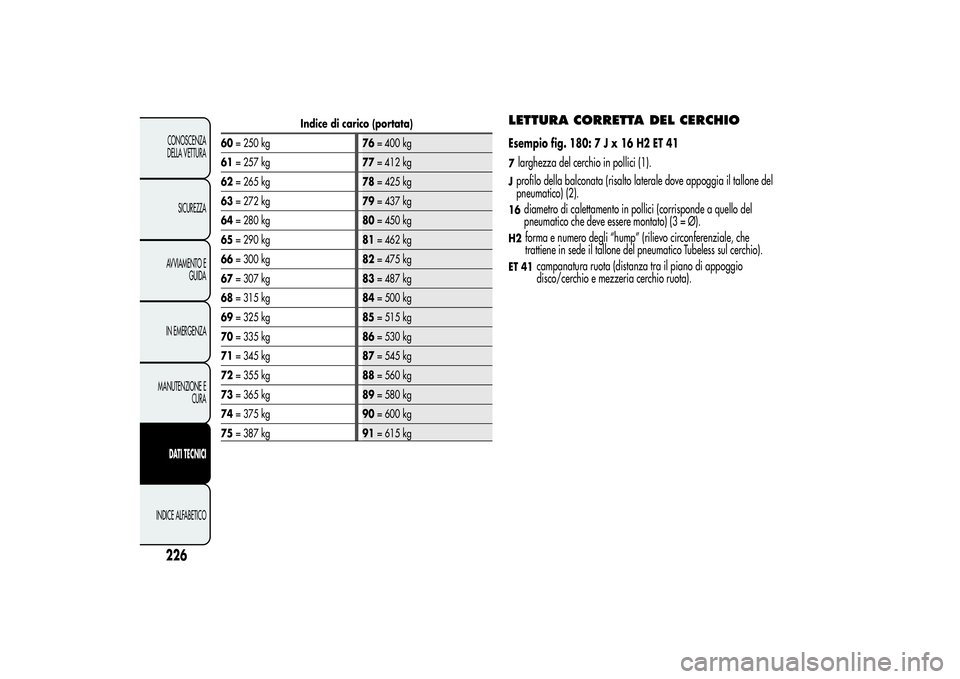

LETTURA CORRETTA DEL CERCHIOEsempio fig. 180:7Jx16H2ET417larghezza del cerchio in pollici (1).Jprofilo della balconata (risalto laterale dove appoggia il tallone del
