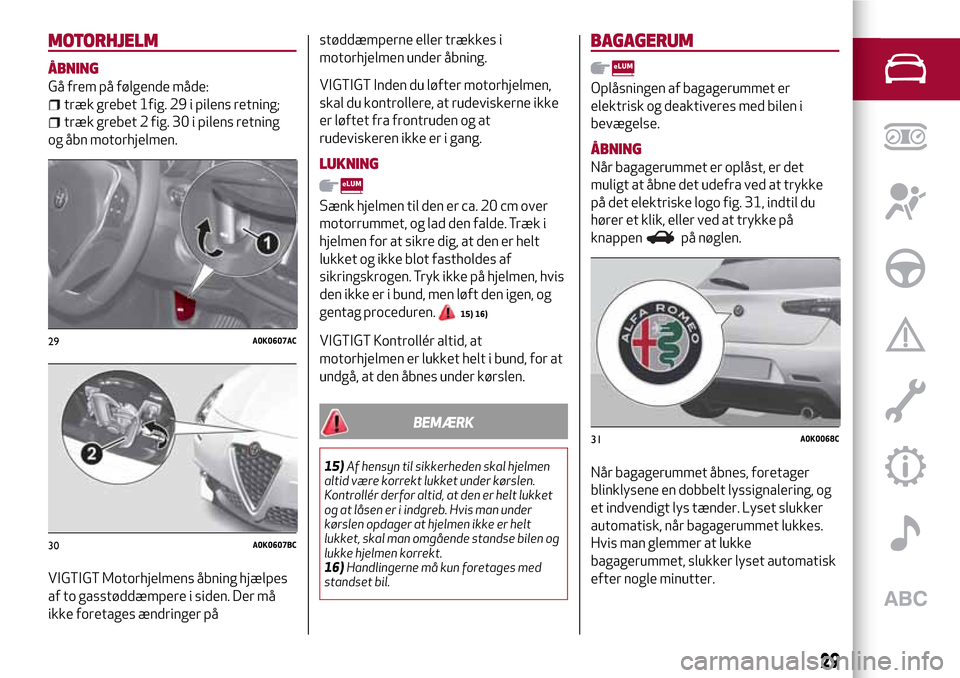

MOTORHJELM
ÅBNING
Gå frem på følgende måde:
træk grebet 1fig. 29 i pilens retning;
træk grebet 2 fig. 30 i pilens retning
og åbn motorhjelmen.
VIGTIGT Motorhjelmens åbning hjælpes
af to gasstøddæmpere i siden. Der må
ikke foretages ændringer påstøddæmperne eller trækkes i
motorhjelmen under åbning.
VIGTIGT Inden du løfter motorhjelmen,
skal du kontrollere, at rudeviskerne ikke
er løftet fra frontruden og at
rudeviskeren ikke er i gang.
LUKNING
Sænk hjelmen til den er ca. 20 cm over
motorrummet, og lad den falde. Træk i
hjelmen for at sikre dig, at den er helt
lukket og ikke blot fastholdes af
sikringskrogen. Tryk ikke på hjelmen, hvis
den ikke er i bund, men løft den igen, og
gentag proceduren.
15) 16)
VIGTIGT Kontrollér altid, at
motorhjelmen er lukket helt i bund, for at
undgå, at den åbnes under kørslen.
BEMÆRK
15)Af hensyn til sikkerheden skal hjelmen
altid være korrekt lukket under kørslen.
Kontrollér derfor altid, at den er helt lukket
og at låsen er i indgreb. Hvis man under
kørslen opdager at hjelmen ikke er helt
lukket, skal man omgående standse bilen og
lukke hjelmen korrekt.
16)Handlingerne må kun foretages med
standset bil.
BAGAGERUM
Oplåsningen af bagagerummet er
elektrisk og deaktiveres med bilen i
bevægelse.
ÅBNING
Når bagagerummet er oplåst, er det
muligt at åbne det udefra ved at trykke
på det elektriske logo fig. 31, indtil du
hører et klik, eller ved at trykke på
knappen
på nøglen.
Når bagagerummet åbnes, foretager
blinklysene en dobbelt lyssignalering, og
et indvendigt lys tænder. Lyset slukker
automatisk, når bagagerummet lukkes.
Hvis man glemmer at lukke
bagagerummet, slukker lyset automatisk
efter nogle minutter.
29A0K0607AC
30A0K0607BC
31A0K0068C
29
Page 32 of 208

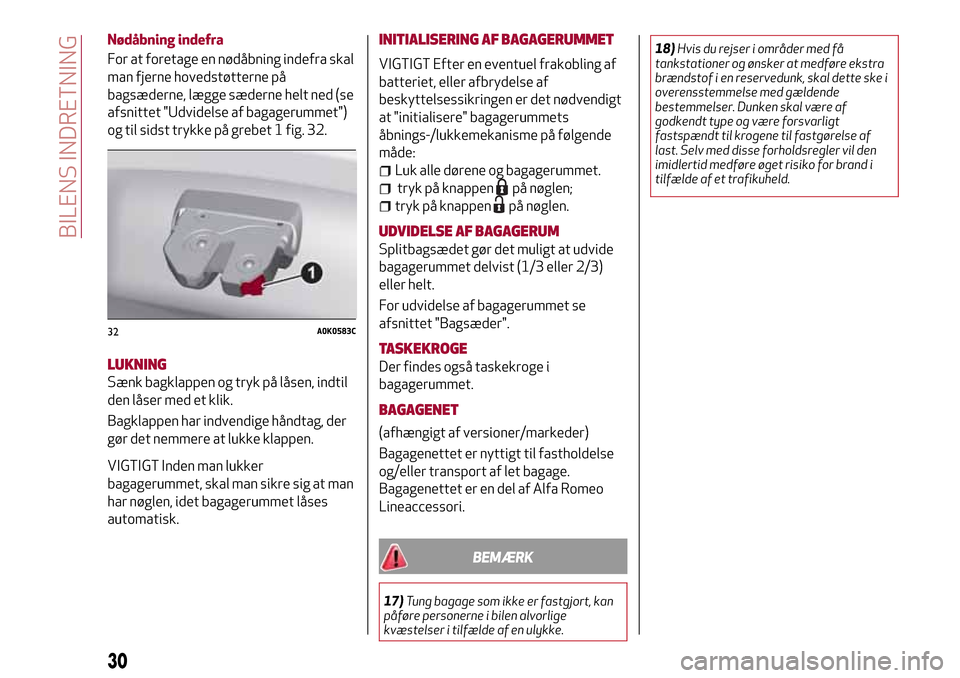

Nødåbning indefra
For at foretage en nødåbning indefra skal
man fjerne hovedstøtterne på
bagsæderne, lægge sæderne helt ned (se
afsnittet "Udvidelse af bagagerummet")
og til sidst trykke på grebet 1 fig. 32.
LUKNING
Sænk bagklappen og tryk på låsen, indtil
den låser med et klik.
Bagklappen har indvendige håndtag, der
gør det nemmere at lukke klappen.
VIGTIGT Inden man lukker
bagagerummet, skal man sikre sig at man
har nøglen, idet bagagerummet låses
automatisk.INITIALISERING AF BAGAGERUMMET
VIGTIGT Efter en eventuel frakobling af
batteriet, eller afbrydelse af
beskyttelsessikringen er det nødvendigt
at "initialisere" bagagerummets
åbnings-/lukkemekanisme på følgende
måde:
Luk alle dørene og bagagerummet.
tryk på knappenpå nøglen;
tryk på knappenpå nøglen.
UDVIDELSE AF BAGAGERUM
Splitbagsædet gør det muligt at udvide
bagagerummet delvist (1/3 eller 2/3)
eller helt.
For udvidelse af bagagerummet se
afsnittet "Bagsæder".
TASKEKROGE
Der findes også taskekroge i
bagagerummet.
BAGAGENET
(afhængigt af versioner/markeder)
Bagagenettet er nyttigt til fastholdelse
og/eller transport af let bagage.
Bagagenettet er en del af Alfa Romeo
Lineaccessori.
BEMÆRK
17)Tung bagage som ikke er fastgjort, kan
påføre personerne i bilen alvorlige
kvæstelser i tilfælde af en ulykke.18)Hvis du rejser i områder med få
tankstationer og ønsker at medføre ekstra
brændstof i en reservedunk, skal dette ske i
overensstemmelse med gældende
bestemmelser. Dunken skal være af
godkendt type og være forsvarligt
fastspændt til krogene til fastgørelse af
last. Selv med disse forholdsregler vil den
imidlertid medføre øget risiko for brand i
tilfælde af et trafikuheld.
32A0K0583C
30
BILENS INDRETNING
Page 33 of 208
LYGTER
LYGTEINDSTILLING
Korrekt indstilling af forlygterne er vigtig
for ens egen og andre trafikanters
sikkerhed og komfort. Derudover
fastsætter færdselslovgivningen nøje
regler om forlygteindstilling.
For at sikre sig selv og andre de bedste
synsbetingelser, skal man sørge for, at
forlygterne altid er korrekt indstillet. Lad
et autoriseret Alfa Romeo værksted
kontrollere og indstille forlygterne.
INDSTILLING AF TÅGEFORLYGTER(afhængigt af versioner/markeder)
Lad et autoriseret Alfa Romeo værksted
kontrollere og indstille forlygterne.
TILPASNING AF FORLYGTER TIL
KØRSEL I UDLANDET
Nærlyset er indrettet til kørsel i det land
hvortil bilen er leveret. I lande hvor der
køres i den modsatte side, skal de viste
områder på forlygterne tildækkes i
overensstemmelse med færdselsloven i
det pågældende land for at undgå at
blænde modkørende trafikanter.
SYSTEMET "Alfa DNA"
(Dynamisk styresystem)
Det er et system, der ved hjælp af
stangen 1 fig. 33 (på midterkonsollen)
gør muligt at vælge tre mulige måder at
køre på, alt efter kørsels- og vejforhold:
d=Dynamic(funktion til
sportsbetonet kørsel)
n=Natural(funktion til kørsel under
normale forhold)
a=All Weather(funktion til kørsel i
situationer med dårligt vejgreb, som for
eksempel regn og sne).
Armen 1 er af den monostabile type, dvs.
den forbliver altid i midterposition.
Den aktiverede kørselsfunktion vises af
tændingen af den tilsvarende lysdiode på
panelet og af visningen på
rekonfigurerbart multifunktionsdisplay.Når funktionen "Natural" er aktiveret,
vises der ikke nogen skrift/symbol på
displayet.
Anordningen indvirker på bilens
dynamiske styresystemer (motor,
styretøj, systemerne ESC, ASR,
ELECTRONIC Q2, osv.).
TILKOBLING/FRAKOBLING AF
KØRSELSFUNKTIONEN "Dynamic"
9)
VIGTIGT Afhængigt af versioner/
markeder, hvor dette er relevant,
forhindres skift til funktionen "Dynamic"
automatisk under de første kilometer,
for at sikre den korrekte justering af de
mekaniske dele. I tilfælde af forsøg på
aktivering før denne grænse, vises en
meddelelse på displayet for at minde
føreren om, at det ikke er muligt at
opfylde anmodningen.
Tilkobling
Flyt armen 1 fig. 33 opad (på bogstavet
"d") og bliv i denne position i 0,5 sekunder
og under alle omstændigheder indtil
tilsvarende kontrollampe tænder, eller
meddelelsen "Dynamic" vises på
displayet.
33A0K0612C
31
Page 34 of 208
TILKOBLING/FRAKOBLING AF
FUNKTIONEN "All Weather"
Tilkobling
Flyt armen 1 fig. 33 nedad (på bogstavet
"a") og bliv i denne position i 0,5 sekunder
og under alle omstændigheder indtil
tilsvarende kontrollampe tændes, eller
meddelelsen "All Weather" vises på
displayet.
Frakobling
Flyt kontakten 1 fig. 33 til position
"Natural".
VIGTIGT
9)VERSION "HURTIG": På grund af bilens
høje ydelse anbefales det ikke at benytte
funktionen "Dynamic" ved de første
kilometers kørsel af bilen for at sikre den
nødvendige indkøring af de mekaniske dele.
UDSTYRSTYPE MED
LPG-ANLÆG
19) 21)10) 11) 12) 13) 14) 16)
INDLEDNING
"LPG"-versionen er karakteriseret ved to
brændstofsystemer: et til benzin og et til
LPG.
PASSIV SIKKERHED / AKTIV
SIKKERHED
Selvom LPG-anlægget er udstyret med
adskillige sikkerhedsanordninger,
anbefales det, hver gang bilen stilles væk
i længere perioder eller flyttes i
nødstilfælde pga. beskadigelser eller
ulykker, at følge nedenstående
procedure:
skru fastgøringsanordningerne 1
fig. 34 af, og fjern derefter dækslet 2;
luk LPG-hanen ved at dreje den rillede
ring i urets retning 1 fig. 35;
genmontér derefter dækslet og skru
fastgøringsanordningerne på.
LPG-TANK
Bilen er udstyret med en ringformet tank
A (i tryk) til opsamling af LPG i
væskeform. Tanken er anbragt i
reservehjulsrummet, hvor den er
passende beskyttet.
Certificering af LPG-tanken
LPG-tanken er certificeret ifølge de
gældende love.
I Italien har tanken en levetid på 10 år fra
bilens indregistreringsdato. Hvis bilen er
indregistreret i et andet land end Italien,
kan varigheden af certificeringen og
procedurerne for kontrol/eftersyn af
LPG-tanken variere afhængigt af
lovkravene i dette land. Når tidsrummet,
der er angivet i lovgivningen i de enkelte
34A0K0322C
35A0K0323C
32
BILENS INDRETNING
Når armen 1 fig. 33flyttes i position "d",
bekræftes aktiveringen af funktionen
"Dynamic" med en midlertidig ændring i
instrumentgruppens lysstyrke (blinken).
Frakobling
Flyt kontakten 1 fig. 33 til position
"Natural".
Page 35 of 208
lande, er udløbet, skal der under alle
omstændigheder rettes henvendelse til
Alfa Romeos servicenet for udskiftning
af tanken.
OMSKIFTER TIL BENZIN/LPG
20)
15)
Motorens normale funktion er med
LPG-tilførsel, bortset fra starten, der er
med benzintilførsel.
Skiftet til LPG sker automatisk og bliver
vist på displayet ved slukning af ikonet
ved siden af skriften LPG.
Hvis du vil skifte brændstoftype, skal du
trykke på knappen
ved standset bil og
tændt motor eller under kørslen.
Hvis LPG'en slipper op under
LPG-driften, skiftes der automatisk til
benzin.
På displayet viser de fire streger i
nærheden af LPG-ikonet LPG-niveauet i
tanken.
PÅFYLDNINGSDATA
LPG
Maksimal påfyldningskapacitet (inkl.
reserve): 38 liter. Værdien tager allerede
højde for grænsen på 80 % for
påfyldning af LPG-tanken og den
restvæske, der er nødvendig for normal
opsugning, og er den maksimalt tilladte
påfyldning. Derudover kan denne værdiændres en smule ved forskellige
opfyldninger på grund af: trykforskelle
mellem pumperne i nettet, pumper med
forskellige egenskaber for
påfyldning/blokering, tanken ikke helt i
reserve.
VIGTIGT! For at undgå inkonsistente
angivelser af LPG-brændstofindikatoren
på instrumentgruppen anbefales det, at
ikke foretage påfyldninger på under
10 liter.
BEMÆRK
19)Husk, at der i visse lande (inklusiv
Italien) findes restriktioner i de gældende
love vedrørende parkering/opbevaring af
køretøjer, der kører på gas med større
densitet end luften. LPG er omfattet af
denne kategori.
20)Skift ikke mellem de to funktionsmåder
under opstarten af motoren.
21)Hvis du kan lugte gas, skal du skifte fra
LPG-drift til benzindrift og straks henvende
dig til Alfa Romeos servicenet med henblik
på at få kontrolleret, at der ikke er fejl i
anlægget.
VIGTIGT
10)Bilen er udstyret med et anlæg til
indsprøjtning af specielt beregnet LPG-gas.
Det er således strengt forbudt at ændre
konfigurationen af anlægget eller af de
tilhørende komponenter. Brug af andre
komponenter eller materialer kan medføre
fejlfunktion og reducere sikkerheden.
Kontakt derfor Alfa Romeos servicenet i
tilfælde af beskadigelse. Når bilen slæbes
eller løftes, skal man holde sig til
instruktionerne i afsnittet "Slæbning af bil"
for at undgå at beskadige dele på
gasanlægget.
11)Grænsetemperaturerne for anlæggets
drift ligger mellem -20°C og 100°C.
12)Hvis bilen omlakeres i ovn, skal
LPG-tanken fjernes fra bilen, og derefter
genmonteres af Alfa Romeos servicenet.
Selvom LPG-anlægget er udstyret med
adskillige sikkerhedsanordninger, anbefales
det, hver gang bilen stilles væk i længere
perioder eller flyttes i nødstilfælde pga.
beskadigelser eller ulykker, at følge
nedenstående procedure: Skru
fastgøringsanordningerne af dækslet til
LPG-tanken, og fjern det derefter. Luk
LPG-hanen ved at dreje metalringen i urets
retning (se beskrivelsen i punktet "Passiv
sikkerhed/aktiv sikkerhed"). Genmontér
derefter dækslet og skru
fastgøringsanordningerne på.
33
Page 36 of 208

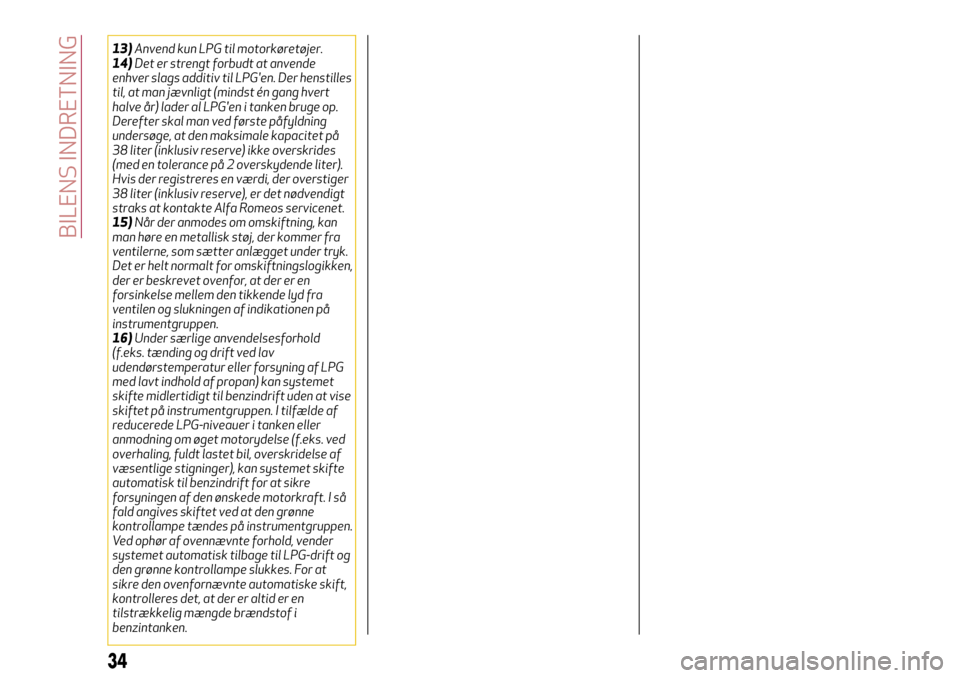

13)Anvend kun LPG til motorkøretøjer.
14)Det er strengt forbudt at anvende
enhver slags additiv til LPG'en. Der henstilles
til, at man jævnligt (mindst én gang hvert
halve år) lader al LPG'en i tanken bruge op.
Derefter skal man ved første påfyldning
undersøge, at den maksimale kapacitet på
38 liter (inklusiv reserve) ikke overskrides
(med en tolerance på 2 overskydende liter).
Hvis der registreres en værdi, der overstiger
38 liter (inklusiv reserve), er det nødvendigt
straks at kontakte Alfa Romeos servicenet.
15)Når der anmodes om omskiftning, kan
man høre en metallisk støj, der kommer fra
ventilerne, som sætter anlægget under tryk.
Det er helt normalt for omskiftningslogikken,
der er beskrevet ovenfor, at der er en
forsinkelse mellem den tikkende lyd fra
ventilen og slukningen af indikationen på
instrumentgruppen.
16)Under særlige anvendelsesforhold
(f.eks. tænding og drift ved lav
udendørstemperatur eller forsyning af LPG
med lavt indhold af propan) kan systemet
skifte midlertidigt til benzindrift uden at vise
skiftet på instrumentgruppen. I tilfælde af
reducerede LPG-niveauer i tanken eller
anmodning om øget motorydelse (f.eks. ved
overhaling, fuldt lastet bil, overskridelse af
væsentlige stigninger), kan systemet skifte
automatisk til benzindrift for at sikre
forsyningen af den ønskede motorkraft. I så
fald angives skiftet ved at den grønne
kontrollampe tændes på instrumentgruppen.
Ved ophør af ovennævnte forhold, vender
systemet automatisk tilbage til LPG-drift og
den grønne kontrollampe slukkes. For at
sikre den ovenfornævnte automatiske skift,
kontrolleres det, at der er altid er en
tilstrækkelig mængde brændstof i
benzintanken.
34
BILENS INDRETNING
Page 37 of 208
Denne del af håndbogen indeholder oplysninger omkring, hvordan
man lærer, fortolker og bruger instrumentgruppen korrekt.
LÆR INSTRUMENTGRUPPEN AT KENDE
INSTRUMENTGRUPPE ...........................36
DISPLAY....................................37
MENUPUNKTER...............................39
TRIPCOMPUTER . . .............................40
KONTROLLAMPER OG MEDDELELSER . . . . . . . . ........41
Page 38 of 208
INSTRUMENTGRUPPE
REKONFIGURERBART MULTIFUNKTIONSDISPLAY
1. Speedometer
2. Rekonfigurerbart multifunktionsdisplay
3. Omdrejningstæller
4. Brændstofmåler med kontrollampe for reserve
5. Kølevæsketermometer med kontrollampe for maks. temperatur
Kontrollamper, der kun findes på dieselversioner. På dieselversioner er omdrejningstællerens maksimale
omdrejninger på 6000.
VIGTIGT Instrumenternes baggrundsbelysning kan variere alt efter versionen.
36A0K0907C
36
LÆR INSTRUMENTGRUPPEN AT KENDE
Page 39 of 208
DISPLAY
Bilen er udstyret med et rekonfigurerbart
multifunktionsdisplay, som kan vise en
række nyttige informationer under
kørslen på basis af de brugervalgte
indstillinger.
Med nøglen trukket ud af tændingslåsen,
aktiveres displayet ved åbning/lukning af
en dør, og viser i nogle sekunder
klokkeslæt og det samlede kilometertal
(eller miles).
REKONFIGURERBART
MULTIFUNKTIONSDISPLAY
På displayet vises følgende angivelser
(eksempel angivet i fig. 37 ):
1: Klokkeslæt
2: Område for meddelelser (information,
indstillinger, osv.)
3: Kilometertæller (visning af detsamlede antal kørte kilometer, eller
miles, distance).
4: Angivelse af bilens tilstand (f.eks. åbne
døre eller risiko for is på vejen
osv.)/Angivelse af Start&Stop-funktion
(afhængigt af versioner/markeder)/Gear
Shift Indicator (gearskifteindikator)
(afhængigt af versioner/markeder)
5: Lygteregulatorens position (kun ved
tændt nærlys)
6: Udendørstemperatur
Når man i nogle versioner vælger
kørselsfunktionen "DYNAMIC" (se
afsnittet "Alfa DNA-system" i dette
kapitel), viser displayet turbinetrykket.
GEARSKIFTEINDIKATOR
GSI-systemet (Gearskifteindikator)
meddeler føreren, når det er godt at
skifte gear, via en speciel visning på
displayet.
Via GSI bliver føreren gjort opmærksom
på, at skiftet til et andet gear ville give en
besparelse hvad angår forbruget.
For en kørsel, der er orienteret mod at
spare på brændstoffet, anbefales det at
fastholde tilstanden "Natural" eller "All
Weather" og følge forslagene fra Gear
Shift Indicator.
Når ikonet (
(SHIFT UP) bliver vist på
displayet, tilråder GSI at skifte til et
højere gear, hvorimod når ikonet
(SHIFT DOWN) vises på displayet,
tilråder GSI at skifte til et lavere gear.
Visningen på instrumentpanelet forbliver
tændt, indtil føreren skifter gear, eller
indtil køremåden ikke længere kræver et
gearskift for at nedsætte
brændstofforbruget.
BETJENINGSKNAPPER
fig. 38: Tryk for at rulle opad i
menuen og de tilhørende valgmuligheder
eller for sætte en vist værdi op.
SET/
: Giv et kort tryk for at åbne
menuen og/eller gå til næste
skærmbillede eller for at bekræfte det
ønskede valg. Giv et langt tryk for at
vende tilbage til standardvisning.
: Tryk for at rulle nedad i den viste
menu og de tilhørende valgmuligheder
eller for at sætte en vist værdi ned.
37A0K0600C
38A0K0541C
37
Page 40 of 208
VIGTIGT Knapperneog
aktiverer forskellige funktioner
alt efter følgende situationer:
rulning op eller ned i menuen
Forhøjelse eller reduktion af værdier
ved indstillinger.
HOVEDMENU
Menuen indeholder en række punkter,
der kan vælges med knapperne
og
. Derved får man adgang til de
forskellige valgmuligheder og
indstillinger (Setup), der er beskrevet i
det følgende.
For nogle punkter findes der en
undermenu. Menuen åbnes ved et kort
tryk på knappen SET/
.
Menuen indeholder følgende punkter:
MENU
LIGHTING
SPEED BEEP
HEADLIGHT SENSOR (afhængigt af
versioner/markeder)
RAIN SENSOR (afhængigt af
versioner/markeder)
TRIP B ACTIVATION
SET TIME
SET DATE
FIRST PAGE (afhængigt af
versioner/markeder)
AUTOCLOSE
MEASUREMENT UNIT
LANGUAGE
BUZZER VOLUME
SELEALARM
SERVICE
PASSENGERENS AIRBAG
DAYTIME RUNNING LIGHTS
ADAPTIVE LYGTER (afhængigt af
versioner/markeder)
KABINELYS
EXIT MENU
På biler udstyret med
radionavigationssystem (afhængigt af
versioner/markeder), vises nogle af
funktionerne på dette display.
Valg fra hovedmenuen af et
menupunkt uden undermenu:
tryk kort på knappen SET/for at
vælge den funktion i hovedmenuen, som
du ønsker at indstille;
tryk på knappeneller
(med enkeltvise tryk) for at
foretage den nye indstilling;
tryk kort på knappen SET/for at
gemme indstillingen og samtidig gå
tilbage til det før valgte punkt i
hovedmenuen.
Valg af et punkt i hovedmenuen med
undermenu:
tryk kort på knappen SET/for at
få vist den første funktion i
undermenuen;
tryk på knappeneller
(med enkeltvise tryk) for at rulle
gennem alle undermenuens funktioner;
tryk kort på knappen SET/for at
vælge den viste funktion i undermenuen
og åbne den pågældende
indstillingsmenu;
tryk på knappeneller
(med enkeltvise tryk) for at
indstille den valgte funktion i
undermenuen;
tryk kort på knappen SET/for at
gemme den nye indstilling og gå tilbage
til det før valgte punkt i undermenuen.
38
LÆR INSTRUMENTGRUPPEN AT KENDE
