W tej części instrukcji podano wszelkie informacje użyteczne
w celu zapoznania się z zestawem wskaźników oraz właściwą jego
obsługą i interpretacją wskazań.
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
ZESTAW WSKAŹNIKÓW I WSKAŹNIKI..................40
WYŚWIETLACZ...............................41
POZYCJE MENU...............................43
KOMPUTER (TRIP COMPUTER)......................45
LAMPKI SYGNALIZACYJNE I KOMUNIKATY..............46
Page 42 of 236
ZESTAW WSKAŹNIKÓW I WSKAŹNIKI

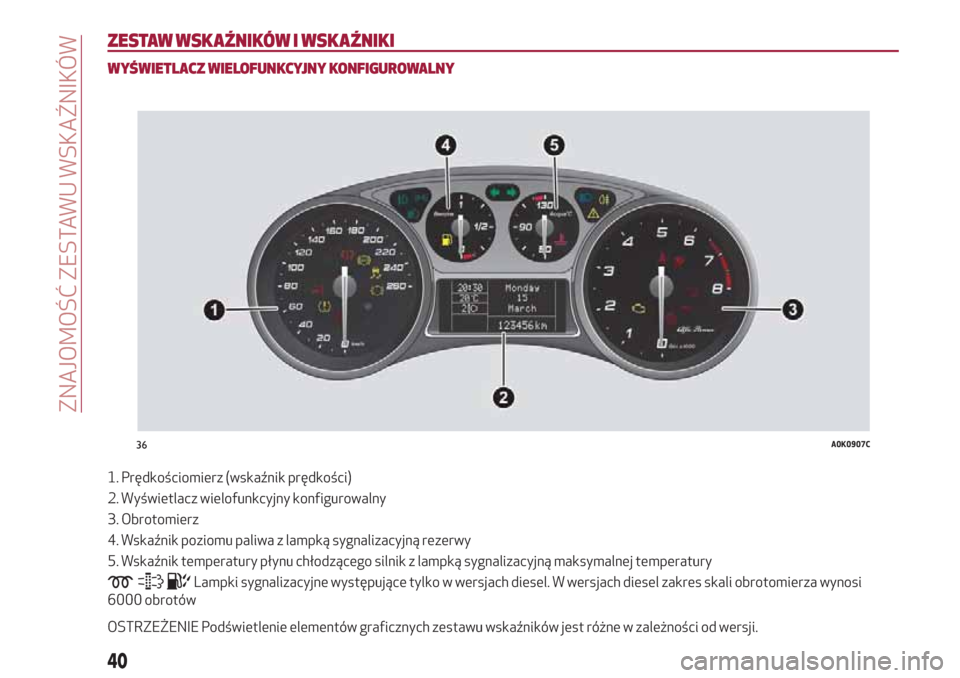

WYŚWIETLACZ WIELOFUNKCYJNY KONFIGUROWALNY
1. Prędkościomierz (wskaźnik prędkości)
2. Wyświetlacz wielofunkcyjny konfigurowalny
3. Obrotomierz
4. Wskaźnik poziomu paliwa z lampką sygnalizacyjną rezerwy
5. Wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej temperatury
Lampki sygnalizacyjne występujące tylko w wersjach diesel. W wersjach diesel zakres skali obrotomierza wynosi
6000 obrotów
OSTRZEŻENIE Podświetlenie elementów graficznych zestawu wskaźników jest różne w zależności od wersji.
36A0K0907C
40
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
Page 43 of 236
WYŚWIETLACZ
Samochód wyposażony jest
w wyświetlacz wielofunkcyjny
konfigurowalny, przedstawiający
informacje niezbędne kierowcy,
w zależności od wcześniejszych ustawień,
podczas jazdy samochodu.
Gdy w wyłączniku zapłonu nie ma
kluczyka, po otwarciu/zamknięciu
jednych z drzwi wyświetlacz podświetla
się i pokazuje przez kilka sekund zegar
i wskazania licznika kilometrów (lub mil)
całkowitego przebiegu.
WYŚWIETLACZ WIELOFUNKCYJNY
KONFIGUROWALNY

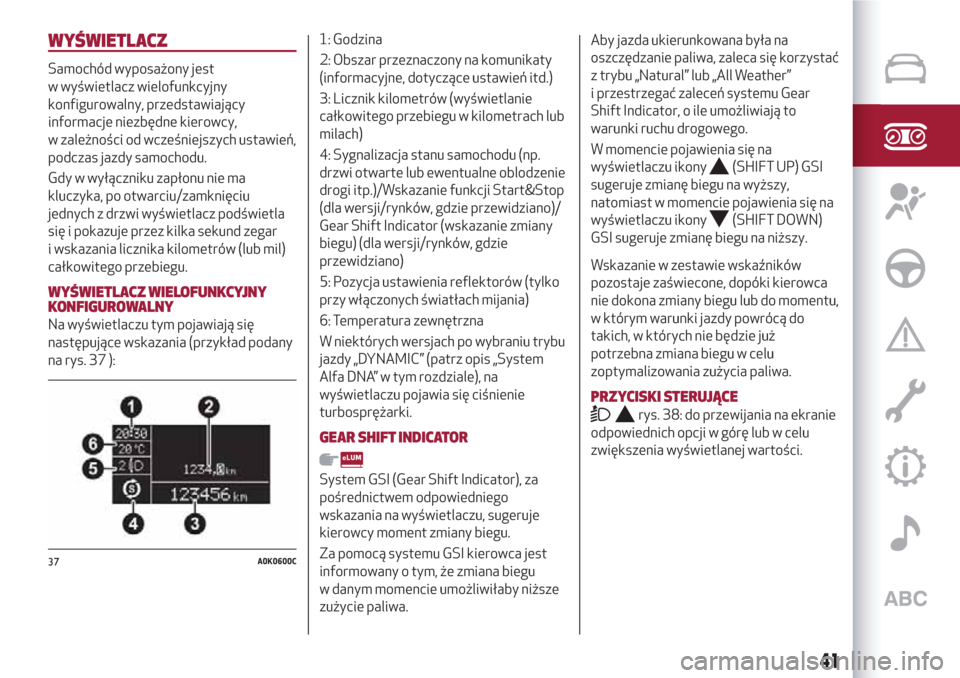

Na wyświetlaczu tym pojawiają się
następujące wskazania (przykład podany
na rys. 37 ):1: Godzina
2: Obszar przeznaczony na komunikaty
(informacyjne, dotyczące ustawień itd.)
3: Licznik kilometrów (wyświetlanie
całkowitego przebiegu w kilometrach lub
milach)
4: Sygnalizacja stanu samochodu (np.
drzwi otwarte lub ewentualne oblodzenie
drogi itp.)/Wskazanie funkcji Start&Stop
(dla wersji/rynków, gdzie przewidziano)/
Gear Shift Indicator (wskazanie zmiany
biegu) (dla wersji/rynków, gdzie
przewidziano)
5: Pozycja ustawienia reflektorów (tylko
przy włączonych światłach mijania)
6: Temperatura zewnętrzna
W niektórych wersjach po wybraniu trybu
jazdy „DYNAMIC” (patrz opis „System
Alfa DNA” w tym rozdziale), na
wyświetlaczu pojawia się ciśnienie
turbosprężarki.
GEAR SHIFT INDICATOR
System GSI (Gear Shift Indicator), za
pośrednictwem odpowiedniego
wskazania na wyświetlaczu, sugeruje
kierowcy moment zmiany biegu.
Za pomocą systemu GSI kierowca jest
informowany o tym, że zmiana biegu
w danym momencie umożliwiłaby niższe
zużycie paliwa.Aby jazda ukierunkowana była na
oszczędzanie paliwa, zaleca się korzystać
z trybu „Natural” lub „All Weather”
i przestrzegać zaleceń systemu Gear
Shift Indicator, o ile umożliwiają to
warunki ruchu drogowego.
W momencie pojawienia się na
wyświetlaczu ikony
(SHIFT UP) GSI
sugeruje zmianę biegu na wyższy,
natomiast w momencie pojawienia się na
wyświetlaczu ikony
(SHIFT DOWN)
GSI sugeruje zmianę biegu na niższy.
Wskazanie w zestawie wskaźników
pozostaje zaświecone, dopóki kierowca
nie dokona zmiany biegu lub do momentu,
w którym warunki jazdy powrócą do
takich, w których nie będzie już
potrzebna zmiana biegu w celu
zoptymalizowania zużycia paliwa.

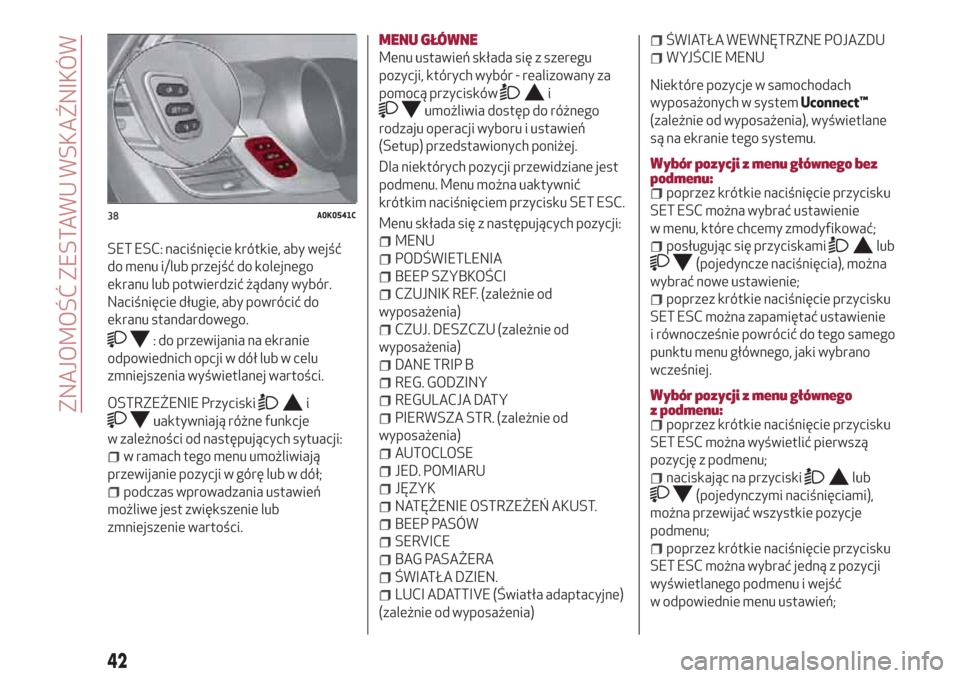

PRZYCISKI STERUJĄCE
rys. 38: do przewijania na ekranie
odpowiednich opcji w górę lub w celu
zwiększenia wyświetlanej wartości.
37A0K0600C
41
Page 44 of 236
SET ESC: naciśnięcie krótkie, aby wejść
do menu i/lub przejść do kolejnego
ekranu lub potwierdzić żądany wybór.
Naciśnięcie długie, aby powrócić do
ekranu standardowego.
: do przewijania na ekranie
odpowiednich opcji w dół lub w celu
zmniejszenia wyświetlanej wartości.
OSTRZEŻENIE Przyciskii
uaktywniają różne funkcje
w zależności od następujących sytuacji:
w ramach tego menu umożliwiają
przewijanie pozycji w górę lub w dół;
podczas wprowadzania ustawień
możliwe jest zwiększenie lub
zmniejszenie wartości.
MENU GŁÓWNE
Menu ustawień składa się z szeregu
pozycji, których wybór - realizowany za
pomocą przycisków
i
umożliwia dostęp do różnego
rodzaju operacji wyboru i ustawień
(Setup) przedstawionych poniżej.
Dla niektórych pozycji przewidziane jest
podmenu. Menu można uaktywnić
krótkim naciśnięciem przycisku SET ESC.
Menu składa się z następujących pozycji:
MENU
PODŚWIETLENIA
BEEP SZYBKOŚCI
CZUJNIK REF. (zależnie od
wyposażenia)
CZUJ. DESZCZU (zależnie od
wyposażenia)
DANE TRIP B
REG. GODZINY
REGULACJA DATY
PIERWSZA STR. (zależnie od
wyposażenia)
AUTOCLOSE
JED. POMIARU
JĘZYK
NATĘŻENIE OSTRZEŻEŃ AKUST.
BEEP PASÓW
SERVICE
BAG PASAŻERA
ŚWIATŁA DZIEN.
LUCI ADATTIVE (Światła adaptacyjne)
(zależnie od wyposażenia)
ŚWIATŁA WEWNĘTRZNE POJAZDU
WYJŚCIE MENU
Niektóre pozycje w samochodach
wyposażonych w systemUconnect™
(zależnie od wyposażenia), wyświetlane
są na ekranie tego systemu.
Wybór pozycji z menu głównego bez
podmenu:
poprzez krótkie naciśnięcie przycisku
SET ESC można wybrać ustawienie
w menu, które chcemy zmodyfikować;
posługując się przyciskamilub
(pojedyncze naciśnięcia), można
wybrać nowe ustawienie;
poprzez krótkie naciśnięcie przycisku
SET ESC można zapamiętać ustawienie
i równocześnie powrócić do tego samego
punktu menu głównego, jaki wybrano
wcześniej.
Wybór pozycji z menu głównego
z podmenu:
poprzez krótkie naciśnięcie przycisku
SET ESC można wyświetlić pierwszą
pozycję z podmenu;
naciskając na przyciskilub
(pojedynczymi naciśnięciami),
można przewijać wszystkie pozycje
podmenu;
poprzez krótkie naciśnięcie przycisku
SET ESC można wybrać jedną z pozycji
wyświetlanego podmenu i wejść
w odpowiednie menu ustawień;
38A0K0541C
42
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
Page 45 of 236
naciskając na przyciskilub
(pojedynczymi naciśnięciami),
można wybrać nowe ustawienie danej
pozycji z podmenu;
poprzez krótkie naciśnięcie przycisku
SET ESC można zapamiętać ustawienie
i jednocześnie powrócić do tej samej
pozycji podmenu, jaką wybrano
wcześniej.
POZYCJE MENU
OSTRZEŻENIE W przypadku
występowania systemuUconnect™
niektóre pozycje Menu wyświetlane są
i sterowane za pośrednictwem tego
systemu, a nie poprzez zestaw
wskaźników (patrz opis w specjalnym
rozdziale dotyczącym multimediów lub
w uzupełnieniach dostępnych online).
Menu
Dostęp do menu ustawień.
Illuminazione (Podświetlenie)
(tylko przy włączonych światłach
pozycyjnych)
Regulacja (na 8 poziomach)
podświetlenia zestawu wskaźników,
elementów sterowania systemu
Uconnect™(dla wersji/rynków, gdzie
przewidziano) i elementów sterowania
klimatyzacją automatyczną (dla
wersji/rynków, gdzie przewidziano).
Beep Velocità (Sygnał prędkości)
Ustawianie limitu prędkości samochodu
(km/h lub mph), po przekroczeniu którego
kierowca jest ostrzegany odpowiednim
dźwiękiem.Sensore fari (Czujnik reflektorów)
(dla wersji/rynków, gdzie przewidziano)
Automatyczne włączanie się lub
wyłączanie reflektorów w zależności od
warunków oświetlenia zewnętrznego.
Możliwa jest regulacja czułości czujnika
zmierzchu w 3 poziomach (poziom 1 =
czułość minimalna, poziom 2 = czułość
średnia, poziom 3 = czułość maksymalna).
Sens. pioggia (Czujnik deszczu)
(dla wersji/rynków, gdzie przewidziano)
Regulacja (na 4 poziomach) czułości
czujnika deszczu.
Attivazione TripB (Aktywacja Trip B)
Aktywacja (On) i dezaktywacja (Off)
wskazań Trip B (licznika częściowego).
W celu uzyskania dodatkowych
informacji, patrz rozdział „Komputer (Trip
computer)”.
Regola ora (Ustawianie godziny)
Ustawianie zegara za pośrednictwem
dwóch menu: „Ora” (Godzina) i „Formato”
(Format).
Regola data (Ustawianie daty)
Wprowadzanie właściwej daty (dzień –
miesiąc – rok).
43
Page 46 of 236
Prima pagina (Pierwsza str.)
(dla wersji/rynków, gdzie przewidziano)
Wybór typu informacji, którą chcemy
wyświetlać na ekranie głównym. Można
wyświetlić datę lub przebieg okresowy.
Autoclose
Automatyczne blokowanie drzwi po
przekroczeniu prędkości 20 km/h.
Unità misura (Jednostka pomiaru)
Ustawianie jednostki miary poprzez trzy
podmenu: „Distanze” (Odległości),
„Consumi” (Zużycie paliwa)
i „Temperatura”.
Jeśli ustawiona jednostka miary
odległości to „km”, wyświetlacz
umożliwia ustawienie jednostki miary
(km/l lub l/100km) odnoszącej się do
ilości zużywanego paliwa. Jeśli ustawiona
jednostka miary odległości to „mi”,
wyświetlacz pokaże ilość paliwa
zużytego w „mpg”.
Lingua (Język)
Wybór języka wyświetlania wskazań na
wyświetlaczu.
Volume avvisi (Głośność powiadomień)
Regulacja (na 8 poziomach) głośności
sygnałów dźwiękowych (brzęczyka), jakie
towarzyszą wskazaniom o awarii/
ostrzeżeniom.Beep Cinture (Sygnał pasów bezp.)
Funkcja ta jest możliwa do wyświetlenia
dopiero po dezaktywacji systemu S.B.R
w ASO marki Alfa Romeo (patrz sekcja
„System S.B.R.” w rozdziale
„Bezpieczeństwo”).
Service (Serwis)
Wyświetlanie wskazań dotyczących
okresów w kilometrach/milach lub, dla
wersji/rynków, gdzie przewidziano,
czasu, jaki pozostał do wykonania obsługi
okresowej.
Air Bag passeggero (Poduszka
powietrzna pasażera)
Aktywacja/dezaktywacja poduszki
powietrznej przedniej po stronie
pasażera oraz poduszki bocznej
chroniącej okolice miednicy, klatki
piersiowej i ramion - Side bag.
Luci diurne (Światła dzienne)
Włączanie/wyłączanie świateł do jazdy
dziennej (DRL).
Luci adattive AFS (Światła adaptacyjne
AFS)
(dla wersji/rynków, gdzie przewidziano)
Włączanie/wyłączanie świateł
adaptacyjnych AFS (Adaptive Frontlight
System).Luci cortesia (Dodatkowe oświetlenie
wewn.)
Ta funkcja umożliwia, po otwarciu drzwi
lub bagażnika pilotem, zaświecenie na
około 25 sekund świateł pozycyjnych
i lamp oświetlenia tablicy rejestracyjnej
oraz lamp sufitowych. Dodatkowe
oświetlenie wewnętrzne jest wyłączane
w przypadku zamknięcia drzwi lub
zablokowania ich przy użyciu pilota.
Uscita Menu (Wyjście z Menu)
Powrót do ekranu ustawień.
44
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
Page 47 of 236
KOMPUTER (TRIP COMPUTER)
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR, „Trip
computer” umożliwia wyświetlanie
różnych parametrów stanu działania
samochodu. Funkcja ta składa się
z dwóch oddzielnych trybów, nazywanych
„Trip A” i „Trip B”, w których monitorowane
są dane z „podróży całkowitej”
samochodu (trasy), w sposób niezależny
jeden od drugiego. Pamięć obu trybów
można kasować: reset – rozpoczęcie
nowej podróży.
„Trip A" pozwala na wyświetlenie
następujących danych:
Zasięg
Przejechana odległość A
Średnie zużycie paliwa A
Chwilowe zużycie paliwa
Prędkość średnia A
Czas trasy (czas jazdy) A.
„Trip B” pozwala na wyświetlenie
następujących danych:
Przejechana odległość B
Średnie zużycie paliwa B
Średnia prędkość B
Czas trasy B (czas jazdy).
„Trip B” jest funkcją, którą można
wyłączyć (patrz rozdział „Aktywacja Trip
B”). Wartości „Zasięg” i „Chwilowe zużycie
paliwa” nie można wyzerować.
45
Page 48 of 236

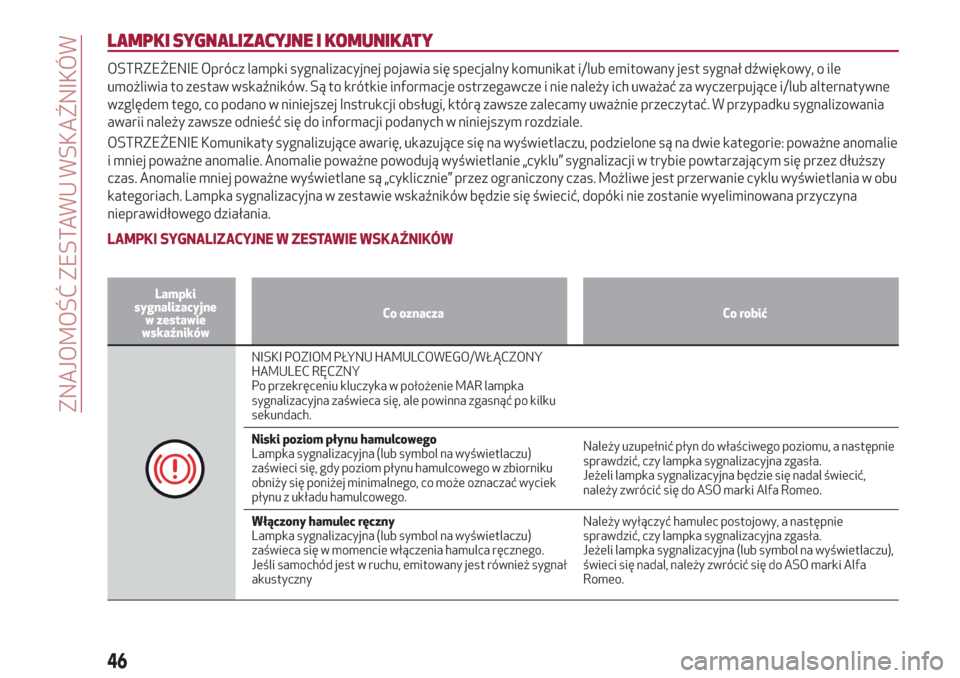

LAMPKI SYGNALIZACYJNE I KOMUNIKATY
OSTRZEŻENIE Oprócz lampki sygnalizacyjnej pojawia się specjalny komunikat i/lub emitowany jest sygnał dźwiękowy, o ile
umożliwia to zestaw wskaźników. Są to krótkie informacje ostrzegawcze i nie należy ich uważać za wyczerpujące i/lub alternatywne
względem tego, co podano w niniejszej Instrukcji obsługi, którą zawsze zalecamy uważnie przeczytać. W przypadku sygnalizowania
awarii należy zawsze odnieść się do informacji podanych w niniejszym rozdziale.
OSTRZEŻENIE Komunikaty sygnalizujące awarię, ukazujące się na wyświetlaczu, podzielone są na dwie kategorie: poważne anomalie
i mniej poważne anomalie. Anomalie poważne powodują wyświetlanie „cyklu” sygnalizacji w trybie powtarzającym się przez dłuższy
czas. Anomalie mniej poważne wyświetlane są „cyklicznie” przez ograniczony czas. Możliwe jest przerwanie cyklu wyświetlania w obu
kategoriach. Lampka sygnalizacyjna w zestawie wskaźników będzie się świecić, dopóki nie zostanie wyeliminowana przyczyna
nieprawidłowego działania.
LAMPKI SYGNALIZACYJNE W ZESTAWIE WSKAŹNIKÓW
Lampki
sygnalizacyjne
w zestawie
wskaźnikówCo oznacza Co robić
NISKI POZIOM PŁYNU HAMULCOWEGO/WŁĄCZONY
HAMULEC RĘCZNY
Po przekręceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć po kilku
sekundach.
Niski poziom płynu hamulcowego
Lampka sygnalizacyjna (lub symbol na wyświetlaczu)
zaświeci się, gdy poziom płynu hamulcowego w zbiorniku
obniży się poniżej minimalnego, co może oznaczać wyciek
płynu z układu hamulcowego.Należy uzupełnić płyn do właściwego poziomu, a następnie
sprawdzić, czy lampka sygnalizacyjna zgasła.
Jeżeli lampka sygnalizacyjna będzie się nadal świecić,
należy zwrócić się do ASO marki Alfa Romeo.
Włączony hamulec ręczny
Lampka sygnalizacyjna (lub symbol na wyświetlaczu)
zaświeca się w momencie włączenia hamulca ręcznego.
Jeśli samochód jest w ruchu, emitowany jest również sygnał
akustycznyNależy wyłączyć hamulec postojowy, a następnie
sprawdzić, czy lampka sygnalizacyjna zgasła.
Jeżeli lampka sygnalizacyjna (lub symbol na wyświetlaczu),
świeci się nadal, należy zwrócić się do ASO marki Alfa
Romeo.
46
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
Page 49 of 236

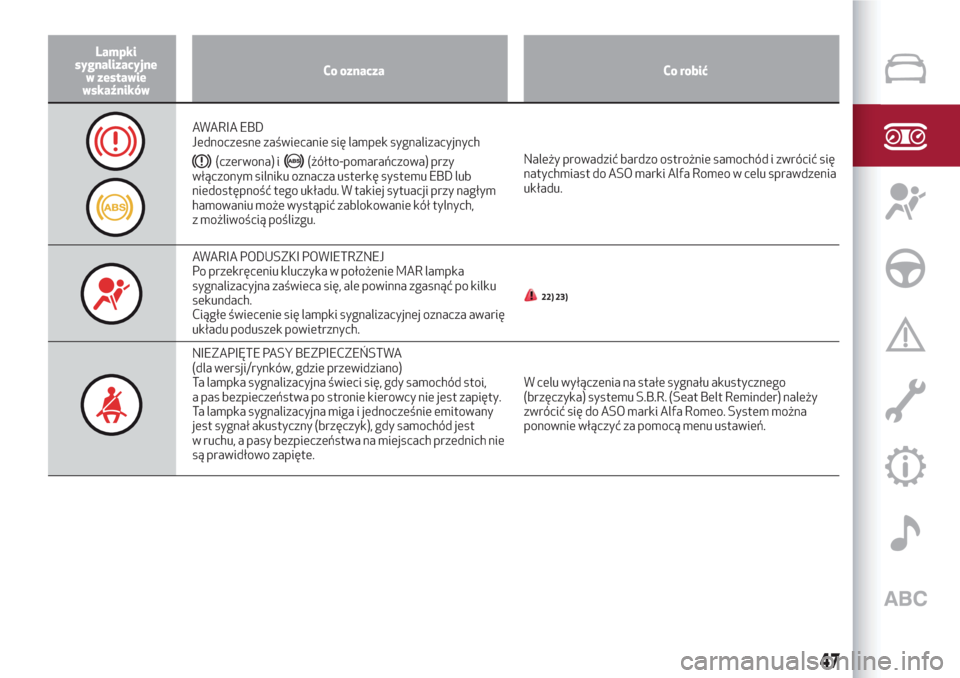

Lampki
sygnalizacyjne
w zestawie
wskaźnikówCo oznacza Co robić
AWARIA EBD
Jednoczesne zaświecanie się lampek sygnalizacyjnych
(czerwona) i(żółto-pomarańczowa) przy
włączonym silniku oznacza usterkę systemu EBD lub
niedostępność tego układu. W takiej sytuacji przy nagłym
hamowaniu może wystąpić zablokowanie kół tylnych,
z możliwością poślizgu.Należy prowadzić bardzo ostrożnie samochód i zwrócić się
natychmiast do ASO marki Alfa Romeo w celu sprawdzenia
układu.
AWARIA PODUSZKI POWIETRZNEJ
Po przekręceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć po kilku
sekundach.
Ciągłe świecenie się lampki sygnalizacyjnej oznacza awarię
układu poduszek powietrznych.
22) 23)
NIEZAPIĘTE PASY BEZPIECZEŃSTWA
(dla wersji/rynków, gdzie przewidziano)
Ta lampka sygnalizacyjna świeci się, gdy samochód stoi,
a pas bezpieczeństwa po stronie kierowcy nie jest zapięty.
Ta lampka sygnalizacyjna miga i jednocześnie emitowany
jest sygnał akustyczny (brzęczyk), gdy samochód jest
w ruchu, a pasy bezpieczeństwa na miejscach przednich nie
są prawidłowo zapięte.W celu wyłączenia na stałe sygnału akustycznego
(brzęczyka) systemu S.B.R. (Seat Belt Reminder) należy
zwrócić się do ASO marki Alfa Romeo. System można
ponownie włączyć za pomocą menu ustawień.
47

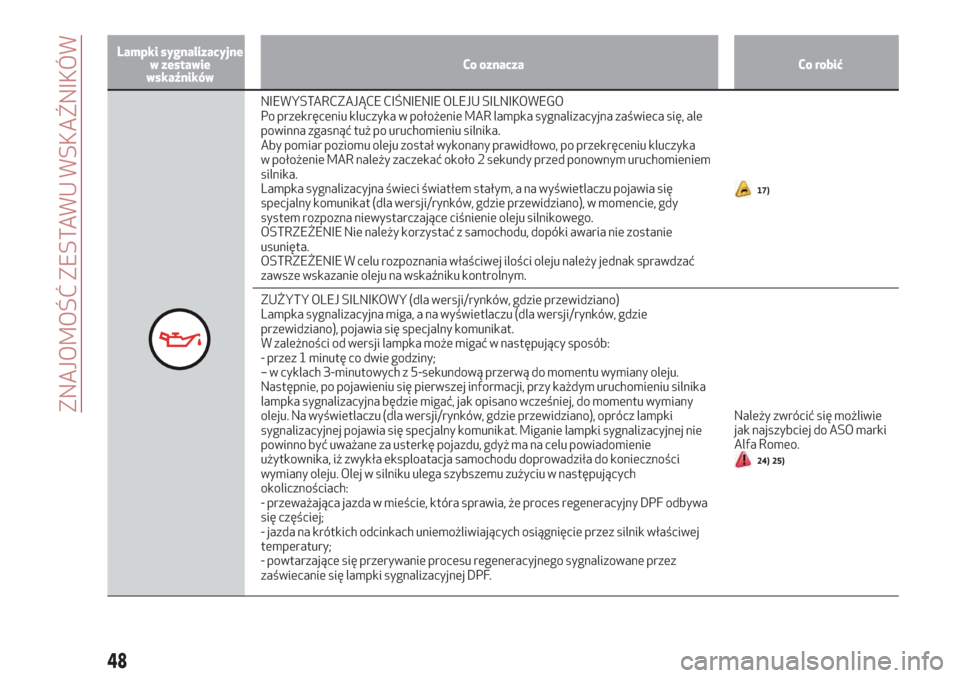

Page 50 of 236
Lampki sygnalizacyjne
w zestawie
wskaźnikówCo oznacza Co robić
NIEWYSTARCZAJĄCE CIŚNIENIE OLEJU SILNIKOWEGO
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna zaświeca się, ale
powinna zgasnąć tuż po uruchomieniu silnika.
Aby pomiar poziomu oleju został wykonany prawidłowo, po przekręceniu kluczyka
w położenie MAR należy zaczekać około 2 sekundy przed ponownym uruchomieniem
silnika.
Lampka sygnalizacyjna świeci światłem stałym, a na wyświetlaczu pojawia się
specjalny komunikat (dla wersji/rynków, gdzie przewidziano), w momencie, gdy
system rozpozna niewystarczające ciśnienie oleju silnikowego.
OSTRZEŻENIE Nie należy korzystać z samochodu, dopóki awaria nie zostanie
usunięta.
OSTRZEŻENIE W celu rozpoznania właściwej ilości oleju należy jednak sprawdzać
zawsze wskazanie oleju na wskaźniku kontrolnym.
17)
ZUŻYTY OLEJ SILNIKOWY (dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna miga, a na wyświetlaczu (dla wersji/rynków, gdzie
przewidziano), pojawia się specjalny komunikat.
W zależności od wersji lampka może migać w następujący sposób:
- przez 1 minutę co dwie godziny;
– w cyklach 3-minutowych z 5-sekundową przerwą do momentu wymiany oleju.
Następnie, po pojawieniu się pierwszej informacji, przy każdym uruchomieniu silnika
lampka sygnalizacyjna będzie migać, jak opisano wcześniej, do momentu wymiany
oleju. Na wyświetlaczu (dla wersji/rynków, gdzie przewidziano), oprócz lampki
sygnalizacyjnej pojawia się specjalny komunikat. Miganie lampki sygnalizacyjnej nie
powinno być uważane za usterkę pojazdu, gdyż ma na celu powiadomienie
użytkownika, iż zwykła eksploatacja samochodu doprowadziła do konieczności
wymiany oleju. Olej w silniku ulega szybszemu zużyciu w następujących
okolicznościach:
- przeważająca jazda w mieście, która sprawia, że proces regeneracyjny DPF odbywa
się częściej;
- jazda na krótkich odcinkach uniemożliwiających osiągnięcie przez silnik właściwej
temperatury;
- powtarzające się przerywanie procesu regeneracyjnego sygnalizowane przez
zaświecanie się lampki sygnalizacyjnej DPF.Należy zwrócić się możliwie
jak najszybciej do ASO marki
Alfa Romeo.
24) 25)
48
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
