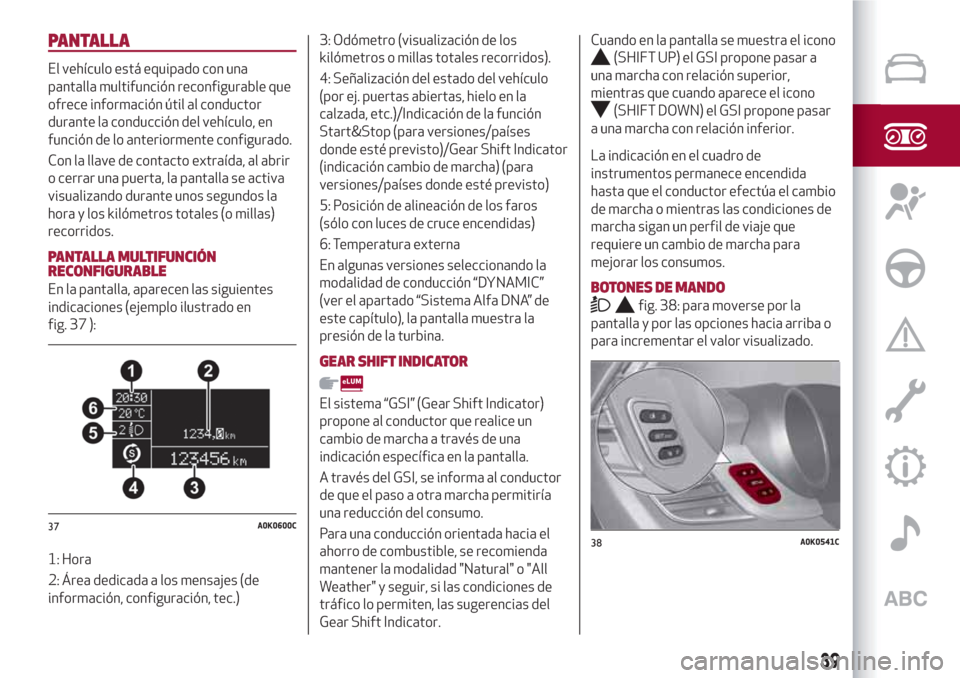

PANTALLA
El vehículo está equipado con una
pantalla multifunción reconfigurable que
ofrece información útil al conductor
durante la conducción del vehículo, en
función de lo anteriormente configurado.
Con la llave de contacto extraída, al abrir
o cerrar una puerta, la pantalla se activa
visualizando durante unos segundos la
hora y los kilómetros totales (o millas)
recorridos.
PANTALLA MULTIFUNCIÓN
RECONFIGURABLE
En la pantalla, aparecen las siguientes
indicaciones (ejemplo ilustrado en
fig. 37 ):
1: Hora
2: Área dedicada a los mensajes (de
información, configuración, tec.)3: Odómetro (visualización de los
kilómetros o millas totales recorridos).
4: Señalización del estado del vehículo
(por ej. puertas abiertas, hielo en la
calzada, etc.)/Indicación de la función
Start&Stop (para versiones/países
donde esté previsto)/Gear Shift Indicator
(indicación cambio de marcha) (para
versiones/países donde esté previsto)
5: Posición de alineación de los faros
(sólo con luces de cruce encendidas)
6: Temperatura externa
En algunas versiones seleccionando la
modalidad de conducción “DYNAMIC”
(ver el apartado “Sistema Alfa DNA” de
este capítulo), la pantalla muestra la
presión de la turbina.
GEAR SHIFT INDICATOR
El sistema “GSI” (Gear Shift Indicator)
propone al conductor que realice un
cambio de marcha a través de una
indicación específica en la pantalla.
A través del GSI, se informa al conductor
de que el paso a otra marcha permitiría
una reducción del consumo.
Para una conducción orientada hacia el
ahorro de combustible, se recomienda
mantener la modalidad "Natural" o "All
Weather" y seguir, si las condiciones de
tráfico lo permiten, las sugerencias del
Gear Shift Indicator.Cuando en la pantalla se muestra el icono
(SHIFT UP) el GSI propone pasar a
una marcha con relación superior,
mientras que cuando aparece el icono
(SHIFT DOWN) el GSI propone pasar
a una marcha con relación inferior.
La indicación en el cuadro de
instrumentos permanece encendida
hasta que el conductor efectúa el cambio
de marcha o mientras las condiciones de
marcha sigan un perfil de viaje que
requiere un cambio de marcha para
mejorar los consumos.
BOTONES DE MANDO
fig. 38: para moverse por la
pantalla y por las opciones hacia arriba o
para incrementar el valor visualizado.
37A0K0600C
38A0K0541C
39

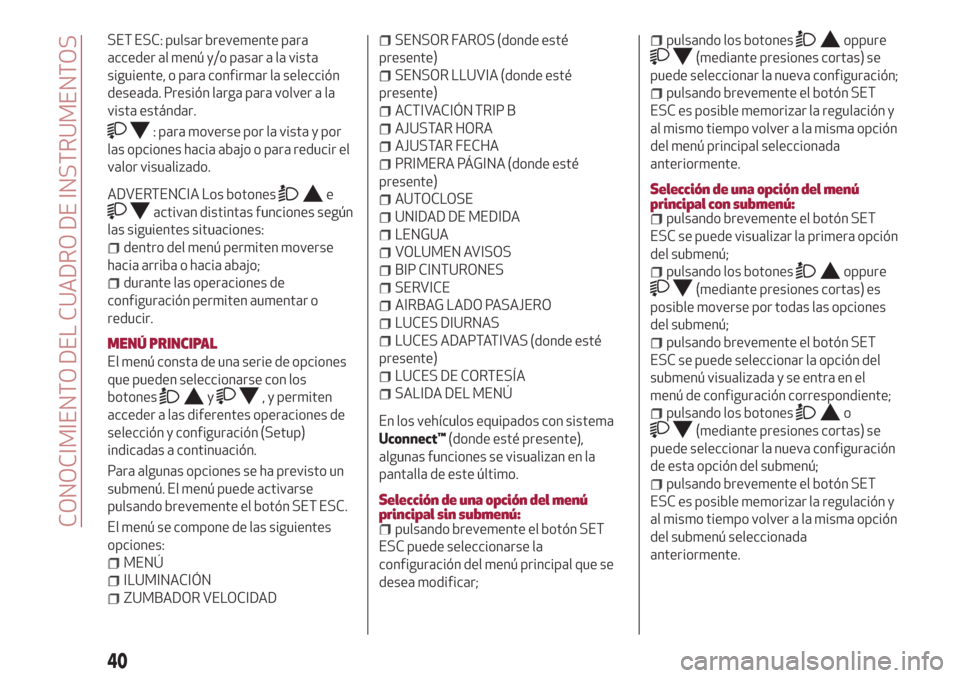

SET ESC: pulsar brevemente para
acceder al menú y/o pasar a la vista
siguiente, o para confirmar la selección
deseada. Presión larga para volver a la
vista estándar.
: para moverse por la vista y por
las opciones hacia abajo o para reducir el
valor visualizado.
ADVERTENCIA Los botonese
activan distintas funciones según
las siguientes situaciones:
dentro del menú permiten moverse
hacia arriba o hacia abajo;
durante las operaciones de
configuración permiten aumentar o
reducir.
MENÚ PRINCIPAL
El menú consta de una serie de opciones
que pueden seleccionarse con los
botones
y, y permiten
acceder a las diferentes operaciones de
selección y configuración (Setup)
indicadas a continuación.
Para algunas opciones se ha previsto un
submenú. El menú puede activarse
pulsando brevemente el botón SET ESC.
El menú se compone de las siguientes
opciones:
MENÚ
ILUMINACIÓN
ZUMBADOR VELOCIDAD
SENSOR FAROS (donde esté
presente)
SENSOR LLUVIA (donde esté
presente)
ACTIVACIÓN TRIP B
AJUSTAR HORA
AJUSTAR FECHA
PRIMERA PÁGINA (donde esté
presente)
AUTOCLOSE
UNIDAD DE MEDIDA
LENGUA
VOLUMEN AVISOS
BIP CINTURONES
SERVICE
AIRBAG LADO PASAJERO
LUCES DIURNAS
LUCES ADAPTATIVAS (donde esté
presente)
LUCES DE CORTESÍA
SALIDA DEL MENÚ
En los vehículos equipados con sistema
Uconnect™(donde esté presente),
algunas funciones se visualizan en la
pantalla de este último.
Selección de una opción del menú
principal sin submenú:
pulsando brevemente el botón SET
ESC puede seleccionarse la
configuración del menú principal que se
desea modificar;
pulsando los botonesoppure
(mediante presiones cortas) se
puede seleccionar la nueva configuración;
pulsando brevemente el botón SET
ESC es posible memorizar la regulación y
al mismo tiempo volver a la misma opción
del menú principal seleccionada
anteriormente.
Selección de una opción del menú
principal con submenú:
pulsando brevemente el botón SET
ESC se puede visualizar la primera opción
del submenú;
pulsando los botonesoppure
(mediante presiones cortas) es
posible moverse por todas las opciones
del submenú;
pulsando brevemente el botón SET
ESC se puede seleccionar la opción del
submenú visualizada y se entra en el
menú de configuración correspondiente;
pulsando los botoneso
(mediante presiones cortas) se
puede seleccionar la nueva configuración
de esta opción del submenú;
pulsando brevemente el botón SET
ESC es posible memorizar la regulación y
al mismo tiempo volver a la misma opción
del submenú seleccionada
anteriormente.
40
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

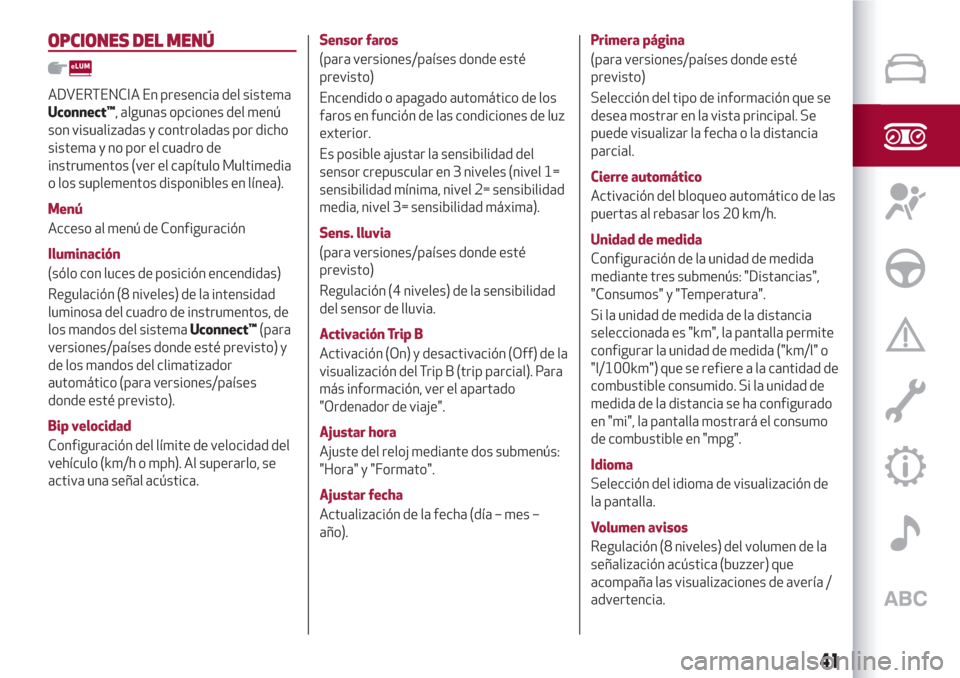

OPCIONES DEL MENÚ
ADVERTENCIA En presencia del sistema
Uconnect™, algunas opciones del menú
son visualizadas y controladas por dicho
sistema y no por el cuadro de
instrumentos (ver el capítulo Multimedia
o los suplementos disponibles en línea).
Menú
Acceso al menú de Configuración
Iluminación
(sólo con luces de posición encendidas)
Regulación (8 niveles) de la intensidad
luminosa del cuadro de instrumentos, de
los mandos del sistemaUconnect™(para
versiones/países donde esté previsto) y
de los mandos del climatizador
automático (para versiones/países
donde esté previsto).
Bip velocidad
Configuración del límite de velocidad del
vehículo (km/h o mph). Al superarlo, se
activa una señal acústica.Sensor faros
(para versiones/países donde esté
previsto)
Encendido o apagado automático de los
faros en función de las condiciones de luz
exterior.
Es posible ajustar la sensibilidad del
sensor crepuscular en 3 niveles (nivel 1=
sensibilidad mínima, nivel 2= sensibilidad
media, nivel 3= sensibilidad máxima).
Sens. lluvia
(para versiones/países donde esté
previsto)
Regulación (4 niveles) de la sensibilidad
del sensor de lluvia.
Activación Trip B
Activación (On) y desactivación (Off) de la
visualización del Trip B (trip parcial). Para
más información, ver el apartado
"Ordenador de viaje".
Ajustar hora
Ajuste del reloj mediante dos submenús:
"Hora" y "Formato".
Ajustar fecha
Actualización de la fecha (día – mes –
año).Primera página
(para versiones/países donde esté
previsto)
Selección del tipo de información que se
desea mostrar en la vista principal. Se
puede visualizar la fecha o la distancia
parcial.
Cierre automático
Activación del bloqueo automático de las
puertas al rebasar los 20 km/h.
Unidad de medida
Configuración de la unidad de medida
mediante tres submenús: "Distancias",
"Consumos" y "Temperatura".
Si la unidad de medida de la distancia
seleccionada es "km", la pantalla permite
configurar la unidad de medida ("km/l" o
"l/100km") que se refiere a la cantidad de
combustible consumido. Si la unidad de
medida de la distancia se ha configurado
en "mi", la pantalla mostrará el consumo
de combustible en "mpg".
Idioma
Selección del idioma de visualización de
la pantalla.
Volumen avisos
Regulación (8 niveles) del volumen de la
señalización acústica (buzzer) que
acompaña las visualizaciones de avería /
advertencia.
41

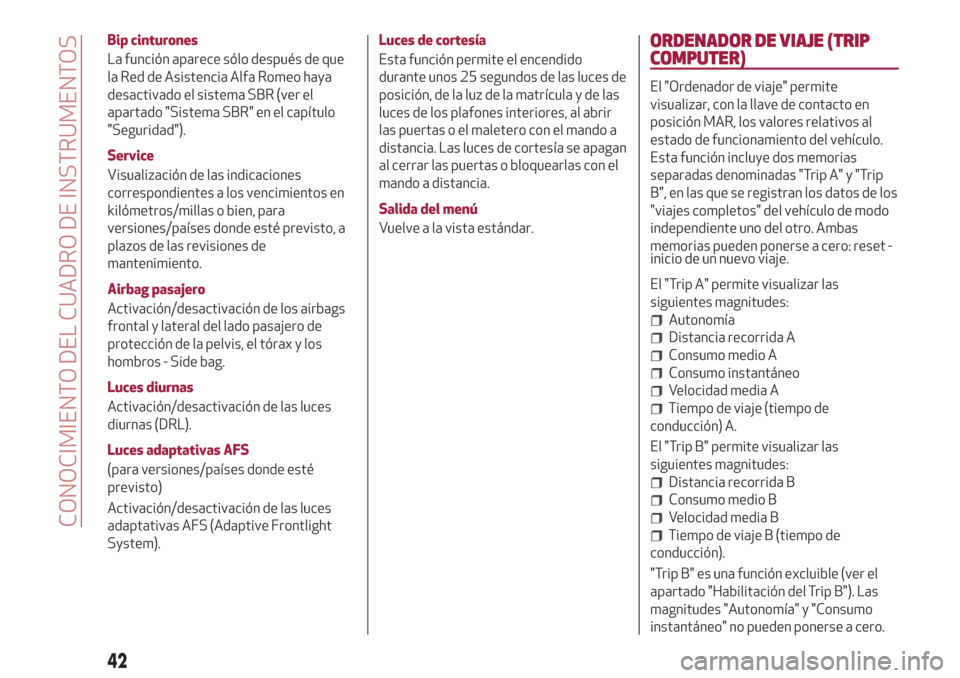

Bip cinturones
La función aparece sólo después de que
la Red de Asistencia Alfa Romeo haya
desactivado el sistema SBR (ver el
apartado "Sistema SBR" en el capítulo
"Seguridad").
Service
Visualización de las indicaciones
correspondientes a los vencimientos en
kilómetros/millas o bien, para
versiones/países donde esté previsto, a
plazos de las revisiones de
mantenimiento.
Airbag pasajero
Activación/desactivación de los airbags
frontal y lateral del lado pasajero de
protección de la pelvis, el tórax y los
hombros - Side bag.
Luces diurnas
Activación/desactivación de las luces
diurnas (DRL).
Luces adaptativas AFS
(para versiones/países donde esté
previsto)
Activación/desactivación de las luces
adaptativas AFS (Adaptive Frontlight
System).Luces de cortesía
Esta función permite el encendido
durante unos 25 segundos de las luces de
posición, de la luz de la matrícula y de las
luces de los plafones interiores, al abrir
las puertas o el maletero con el mando a
distancia. Las luces de cortesía se apagan
al cerrar las puertas o bloquearlas con el
mando a distancia.
Salida del menú
Vuelve a la vista estándar.ORDENADOR DE VIAJE (TRIP
COMPUTER)
El "Ordenador de viaje" permite
visualizar, con la llave de contacto en
posición MAR, los valores relativos al
estado de funcionamiento del vehículo.
Esta función incluye dos memorias
separadas denominadas "Trip A" y "Trip
B", en las que se registran los datos de los
"viajes completos" del vehículo de modo
independiente uno del otro. Ambas
memorias pueden ponerse a cero: reset -
inicio de un nuevo viaje.
El "Trip A" permite visualizar las
siguientes magnitudes:
Autonomía
Distancia recorrida A
Consumo medio A
Consumo instantáneo
Velocidad media A
Tiempo de viaje (tiempo de
conducción) A.
El "Trip B" permite visualizar las
siguientes magnitudes:
Distancia recorrida B
Consumo medio B
Velocidad media B
Tiempo de viaje B (tiempo de
conducción).
"Trip B" es una función excluible (ver el
apartado "Habilitación del Trip B"). Las
magnitudes "Autonomía" y "Consumo
instantáneo" no pueden ponerse a cero.
42
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

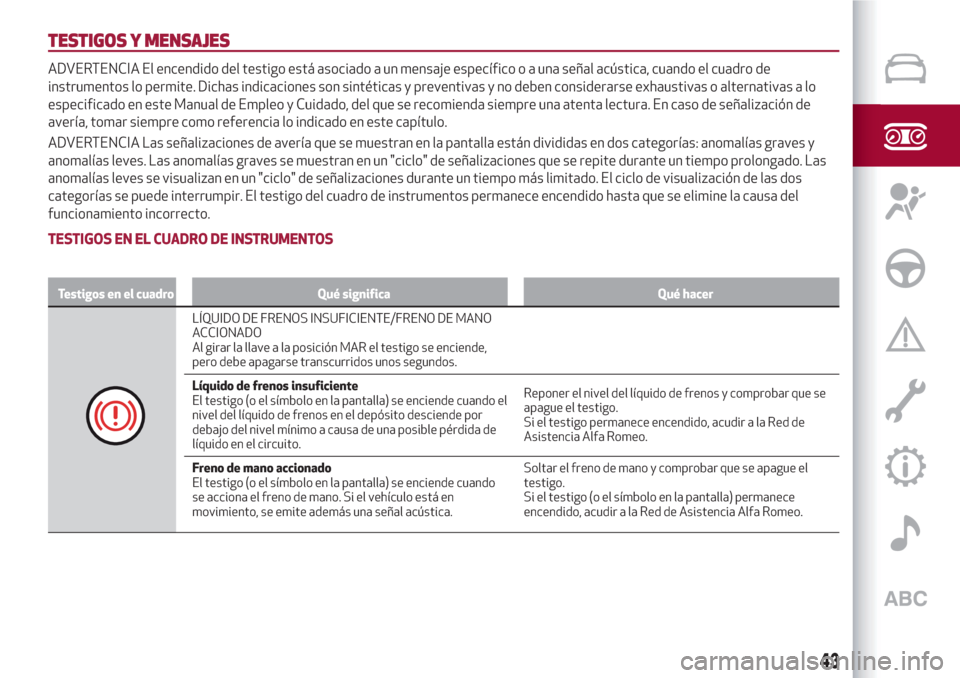

TESTIGOS Y MENSAJES
ADVERTENCIA El encendido del testigo está asociado a un mensaje específico o a una señal acústica, cuando el cuadro de
instrumentos lo permite. Dichas indicaciones son sintéticas y preventivas y no deben considerarse exhaustivas o alternativas a lo
especificado en este Manual de Empleo y Cuidado, del que se recomienda siempre una atenta lectura. En caso de señalización de
avería, tomar siempre como referencia lo indicado en este capítulo.
ADVERTENCIA Las señalizaciones de avería que se muestran en la pantalla están divididas en dos categorías: anomalías graves y
anomalías leves. Las anomalías graves se muestran en un "ciclo" de señalizaciones que se repite durante un tiempo prolongado. Las
anomalías leves se visualizan en un "ciclo" de señalizaciones durante un tiempo más limitado. El ciclo de visualización de las dos
categorías se puede interrumpir. El testigo del cuadro de instrumentos permanece encendido hasta que se elimine la causa del
funcionamiento incorrecto.
TESTIGOS EN EL CUADRO DE INSTRUMENTOS
Testigos en el cuadro Qué significa Qué hacer
LÍQUIDO DE FRENOS INSUFICIENTE/FRENO DE MANO
ACCIONADO
Al girar la llave a la posición MAR el testigo se enciende,
pero debe apagarse transcurridos unos segundos.
Líquido de frenos insuficiente
El testigo (o el símbolo en la pantalla) se enciende cuando el
nivel del líquido de frenos en el depósito desciende por
debajo del nivel mínimo a causa de una posible pérdida de
líquido en el circuito.Reponer el nivel del líquido de frenos y comprobar que se
apague el testigo.
Si el testigo permanece encendido, acudir a la Red de
Asistencia Alfa Romeo.
Freno de mano accionado
El testigo (o el símbolo en la pantalla) se enciende cuando
se acciona el freno de mano. Si el vehículo está en
movimiento, se emite además una señal acústica.Soltar el freno de mano y comprobar que se apague el
testigo.
Si el testigo (o el símbolo en la pantalla) permanece
encendido, acudir a la Red de Asistencia Alfa Romeo.
43

Testigos en el cuadro Qué significa Qué hacer

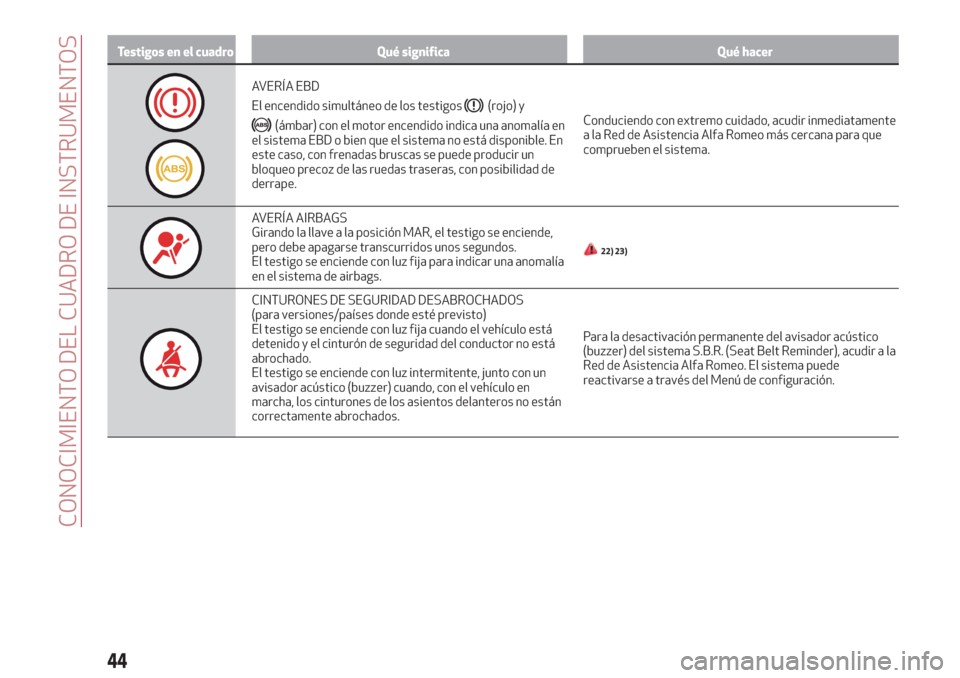

AVERÍA EBD
El encendido simultáneo de los testigos
(rojo) y
(ámbar) con el motor encendido indica una anomalía en
el sistema EBD o bien que el sistema no está disponible. En
este caso, con frenadas bruscas se puede producir un
bloqueo precoz de las ruedas traseras, con posibilidad de
derrape.Conduciendo con extremo cuidado, acudir inmediatamente
a la Red de Asistencia Alfa Romeo más cercana para que
comprueben el sistema.
AVERÍA AIRBAGS
Girando la llave a la posición MAR, el testigo se enciende,
pero debe apagarse transcurridos unos segundos.
El testigo se enciende con luz fija para indicar una anomalía
en el sistema de airbags.
22) 23)
CINTURONES DE SEGURIDAD DESABROCHADOS
(para versiones/países donde esté previsto)
El testigo se enciende con luz fija cuando el vehículo está
detenido y el cinturón de seguridad del conductor no está
abrochado.
El testigo se enciende con luz intermitente, junto con un
avisador acústico (buzzer) cuando, con el vehículo en
marcha, los cinturones de los asientos delanteros no están
correctamente abrochados.Para la desactivación permanente del avisador acústico
(buzzer) del sistema S.B.R. (Seat Belt Reminder), acudir a la
Red de Asistencia Alfa Romeo. El sistema puede
reactivarse a través del Menú de configuración.
44
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigos en el cuadro Qué significa Qué hacer

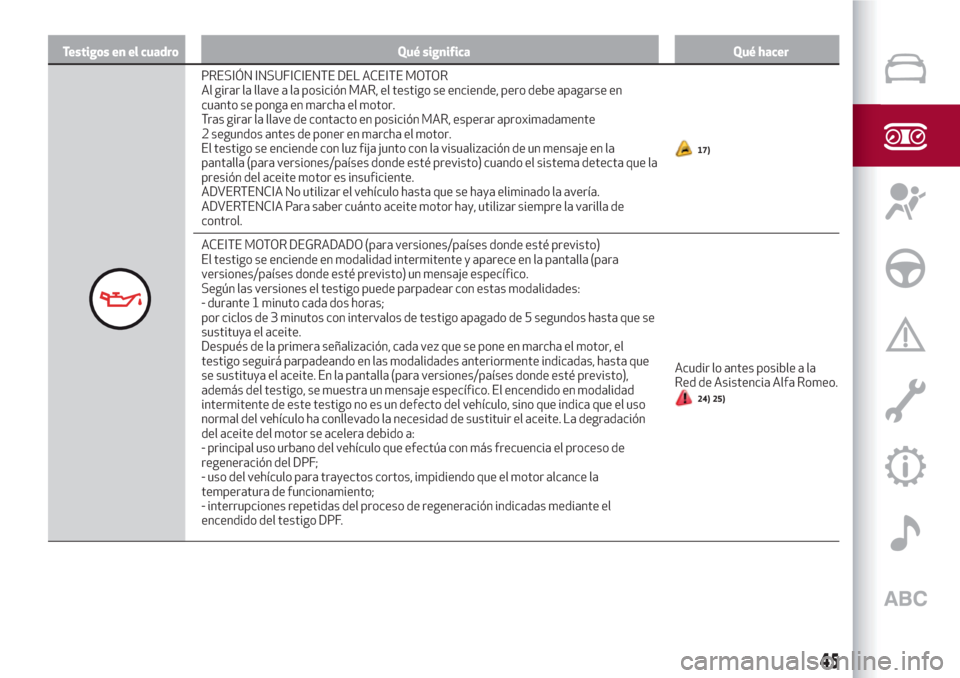

PRESIÓN INSUFICIENTE DEL ACEITE MOTOR
Al girar la llave a la posición MAR, el testigo se enciende, pero debe apagarse en
cuanto se ponga en marcha el motor.
Tras girar la llave de contacto en posición MAR, esperar aproximadamente
2 segundos antes de poner en marcha el motor.
El testigo se enciende con luz fija junto con la visualización de un mensaje en la
pantalla (para versiones/países donde esté previsto) cuando el sistema detecta que la
presión del aceite motor es insuficiente.
ADVERTENCIA No utilizar el vehículo hasta que se haya eliminado la avería.
ADVERTENCIA Para saber cuánto aceite motor hay, utilizar siempre la varilla de
control.
17)
ACEITE MOTOR DEGRADADO (para versiones/países donde esté previsto)
El testigo se enciende en modalidad intermitente y aparece en la pantalla (para
versiones/países donde esté previsto) un mensaje específico.
Según las versiones el testigo puede parpadear con estas modalidades:
- durante 1 minuto cada dos horas;
por ciclos de 3 minutos con intervalos de testigo apagado de 5 segundos hasta que se
sustituya el aceite.
Después de la primera señalización, cada vez que se pone en marcha el motor, el
testigo seguirá parpadeando en las modalidades anteriormente indicadas, hasta que
se sustituya el aceite. En la pantalla (para versiones/países donde esté previsto),
además del testigo, se muestra un mensaje específico. El encendido en modalidad
intermitente de este testigo no es un defecto del vehículo, sino que indica que el uso
normal del vehículo ha conllevado la necesidad de sustituir el aceite. La degradación
del aceite del motor se acelera debido a:
- principal uso urbano del vehículo que efectúa con más frecuencia el proceso de
regeneración del DPF;
- uso del vehículo para trayectos cortos, impidiendo que el motor alcance la
temperatura de funcionamiento;
- interrupciones repetidas del proceso de regeneración indicadas mediante el
encendido del testigo DPF.Acudir lo antes posible a la
Red de Asistencia Alfa Romeo.
24) 25)
45

Testigos en el cuadro Qué significa Qué hacer
TEMPERATURA EXCESIVA LÍQUIDO DE REFRIGERACIÓN
MOTOR
Girando la llave a la posición MAR, el testigo se enciende,
pero debe apagarse transcurridos unos segundos. El
testigo se enciende cuando el motor se sobrecalienta.
En la pantalla se muestra un mensaje específico.En caso de marcha normal: detener el vehículo, apagar el
motor y comprobar que el nivel del agua del depósito no se
encuentre por debajo de la referencia MÍN. En tal caso,
esperar a que el motor se enfríe; luego abrir lentamente y
con cuidado el tapón y llenar con líquido de refrigeración
asegurándose de que se encuentre entre las marcas MÍN. y
MÁX. indicadas en el depósito. Asimismo, comprobar
visualmente que no haya pérdidas de líquido. Si al volver a
arrancar volviera a encenderse el testigo, acudir a la Red
de Asistencia Alfa Romeo.
En caso de uso forzado del vehículo (por ejemplo, en
condiciones de conducción más exigentes): aflojar la
marcha y, si el testigo continúa encendido, detener el
vehículo. Esperar unos2o3minutos manteniendo el
motor en marcha y ligeramente acelerado para favorecer
la circulación del líquido de refrigeración y, a continuación,
apagar el motor. Comprobar que el nivel del líquido sea
correcto, como se ha descrito anteriormente.
ADVERTENCIA Después de un recorrido difícil, se
recomienda mantener el motor en marcha y ligeramente
acelerado durante unos minutos antes de pararlo.
AVERÍA CAMBIO ALFA TCT
(para versiones/países donde esté previsto)
Girando la llave a la posición MAR, el testigo se enciende,
pero debe apagarse transcurridos unos segundos.
El testigo se enciende con luz intermitente (junto con el
mensaje que se muestra en la pantalla y una señal
acústica) cuando se detecta una avería en el cambio.
El testigo también puede encenderse en caso de
sobrecalentamiento del cambio tras un uso especialmente
exigente. En este caso se realiza una limitación de las
prestaciones del motor.Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
En caso de que se necesite arrancar el motor con el
cambio en avería, ver lo indicado en el apartado "Cambio
Alfa TCT" en el capítulo "Arranque y conducción".
46
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigos en el cuadro Qué significa Qué hacer
VELOCIDAD LÍMITE SUPERADA
(para versiones/países donde esté previsto)
El testigo se enciende cuando el vehículo supera el valor
de velocidad límite configurado en el Menú de
configuración (por ej. 120 km/h).
En algunas versiones se muestra un mensaje y un símbolo
en la pantalla y se emite una señal acústica.
47

Testigos en el cuadro Qué significa Qué hacer
RESERVA DE COMBUSTIBLE/AUTONOMÍA LIMITADA
El testigo se enciende cuando en el depósito quedan de 8 a
10 litros de combustible.
Cuando la autonomía es inferior a 50 km
aproximadamente (o valor equivalente en millas), en
algunas versiones, la pantalla muestra un mensaje de
advertencia.
26)
LUCES ANTINIEBLA
El testigo se activa cuando se encienden las luces
antiniebla traseras.
AVERÍA ABS
Girando la llave a la posición MAR, el testigo se enciende,
pero debe apagarse transcurridos unos segundos.
El testigo se enciende cuando el sistema resulta
ineficiente. En este caso, el sistema de frenos mantiene
inalterada su eficacia, pero sin las potencialidades
ofrecidas por el sistema ABS.Continuar con cuidado y acudir lo antes posible a la Red de
Asistencia Alfa Romeo
48
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
