Alfa Romeo Giulietta 2018 Manuel du propriétaire (in French)
Manufacturer: ALFA ROMEO, Model Year: 2018, Model line: Giulietta, Model: Alfa Romeo Giulietta 2018Pages: 232, PDF Size: 3.46 MB
Page 111 of 232

TYPES D'AMPOULES
Les ampoules montées sur le véhicule sont les suivantes :
Ampoules tout verre :(type A) elles sont introduites par pression. Tirer
pour les extraire.
Ampoules culot baïonnette :(type B) pour les sortir de la douille,
appuyer sur le bulbe, le tourner dans le sens contraire des aiguilles d'une
montre et le sortir.
Ampoules cylindriques :(type C) pour les extraire, les dégager des
contacts correspondants.
Ampoules halogènes :(type D) pour retirer l’ampoule, décrocher le
ressort de blocage de son logement.
Ampoules halogènes :(type E) pour retirer l’ampoule, décrocher le
ressort de blocage de son logement.
109
Page 112 of 232

Ampoules Type Puissance Réf. Figure
Feu de position avant/Feux de jour (D.R.L.) DEL – –
Position arrière DEL – –
F
eux de croisement H7 55 W D
Feux de route H1 55 W E
Feux de croisement/feux de route (versions avec phares
Bi-Xénon) (pour versions/marchés qui le prévoient)F D1S -
Clignotants avant PY24W 24W B
Clignotants arrière R10W 10 W B
Clignotants latéraux DEL – –
Feux de stop DEL – –
3e feu de stop DEL – –
N° d'immatriculation W5W 5 W A
Antibrouillards H3 55 W E
Antibrouillard arrière H21W 21 W B
Marche arrière P21W 21 W B
Plafonnier avant C10W 10 W C
Plafonnier du coffre à bagages W5W 5 W A
Plafonnier de la boîte à gants C5W 5 W C
ATTENTION
32)Ne manipuler les ampoules halogènes qu'en les prenant par la partie métallique. Si on touche le bulbe transparent avec les doigts, l'intensité de
la lumière baisse et la durée de vie de l'ampoule risque aussi d'être réduite. En cas de contact accidentel, frotter le bulbe avec un chiffon trempé
dans l'alcool, puis laisser sécher.
110
SITUATIONS D'URGENCE
Page 113 of 232

ATTENTION
107)Des modifications ou des réparations du circuit électrique effectuées de manière incorrecte et sans tenir compte des caractéristiques
techniques du circuit peuvent provoquer des anomalies de fonctionnement avec risques d'incendie.
108)Les ampoules halogènes contiennent du gaz sous pression ; en cas de rupture, des fragments de verre peuvent être projetés.
109)Du fait de la tension d'alimentation élevée, tout remplacement d'une ampoule à décharge de gaz (Bi-xénon) doit être effectué exclusivement
par du personnel spécialisé : danger de mort ! S'adresser au Réseau Après-vente Alfa Romeo.
111
Page 114 of 232

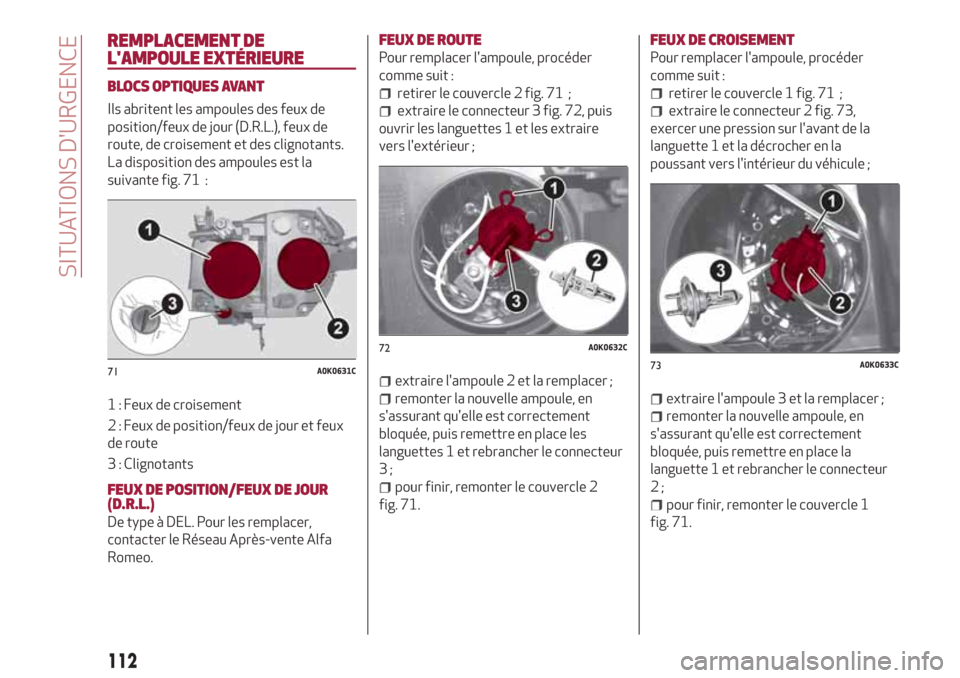

REMPLACEMENT DE
L'AMPOULE EXTÉRIEURE
BLOCS OPTIQUES AVANT
Ils abritent les ampoules des feux de
position/feux de jour (D.R.L.), feux de
route, de croisement et des clignotants.
La disposition des ampoules est la
suivante fig. 71 :
1 : Feux de croisement
2 : Feux de position/feux de jour et feux
de route
3 : Clignotants
FEUX DE POSITION/FEUX DE JOUR
(D.R.L.)
De type à DEL. Pour les remplacer,
contacter le Réseau Après-vente Alfa
Romeo.
FEUX DE ROUTE
Pour remplacer l'ampoule, procéder
comme suit :
retirer le couvercle 2 fig. 71 ;
extraire le connecteur 3 fig. 72, puis
ouvrir les languettes 1 et les extraire
vers l'extérieur ;
extraire l'ampoule 2 et la remplacer ;
remonter la nouvelle ampoule, en
s'assurant qu'elle est correctement
bloquée, puis remettre en place les
languettes 1 et rebrancher le connecteur
3;
pour finir, remonter le couvercle 2
fig. 71.
FEUX DE CROISEMENT
Pour remplacer l'ampoule, procéder
comme suit :
retirer le couvercle 1 fig. 71 ;
extraire le connecteur 2 fig. 73,
exercer une pression sur l'avant de la
languette 1 et la décrocher en la
poussant vers l'intérieur du véhicule ;
extraire l'ampoule 3 et la remplacer ;
remonter la nouvelle ampoule, en
s'assurant qu'elle est correctement
bloquée, puis remettre en place la
languette 1 et rebrancher le connecteur
2;
pour finir, remonter le couvercle 1
fig. 71.
71A0K0631C
72A0K0632C
73A0K0633C
112
SITUATIONS D'URGENCE
Page 115 of 232

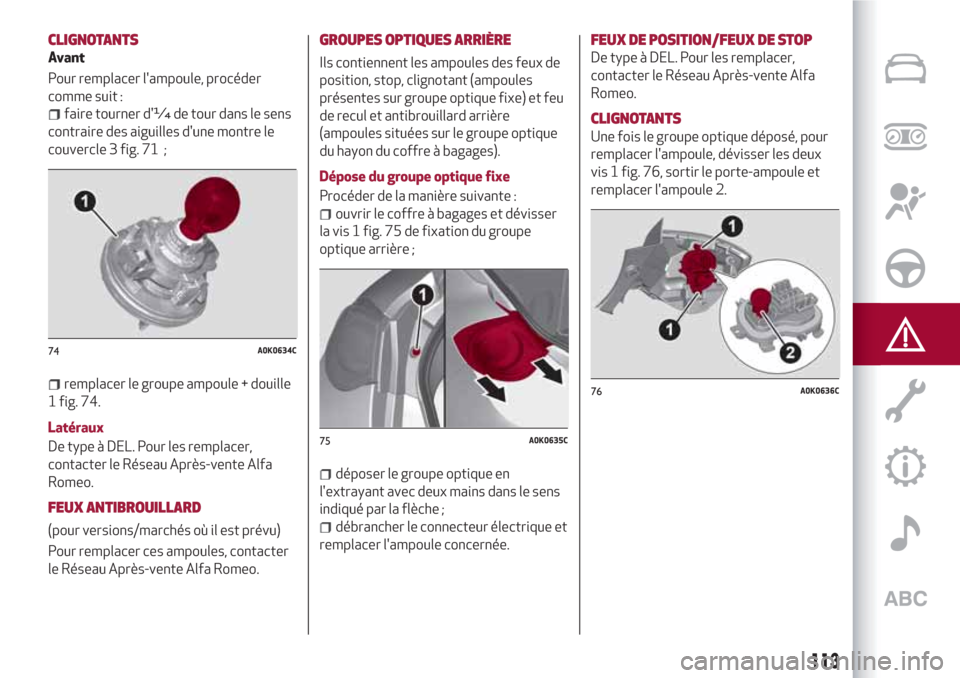

CLIGNOTANTS
Avant
Pour remplacer l'ampoule, procéder
comme suit :
faire tourner d'¼ de tour dans le sens
contraire des aiguilles d'une montre le
couvercle 3 fig. 71 ;
remplacer le groupe ampoule + douille
1 fig. 74.
Latéraux
De type à DEL. Pour les remplacer,
contacter le Réseau Après-vente Alfa
Romeo.
FEUX ANTIBROUILLARD
(pour versions/marchés où il est prévu)
Pour remplacer ces ampoules, contacter
le Réseau Après-vente Alfa Romeo.
GROUPES OPTIQUES ARRIÈRE
Ils contiennent les ampoules des feux de
position, stop, clignotant (ampoules
présentes sur groupe optique fixe) et feu
de recul et antibrouillard arrière
(ampoules situées sur le groupe optique
du hayon du coffre à bagages).
Dépose du groupe optique fixe
Procéder de la manière suivante :
ouvrir le coffre à bagages et dévisser
la vis 1 fig. 75 de fixation du groupe
optique arrière ;
déposer le groupe optique en
l'extrayant avec deux mains dans le sens
indiqué par la flèche ;
débrancher le connecteur électrique et
remplacer l'ampoule concernée.
FEUX DE POSITION/FEUX DE STOP
De type à DEL. Pour les remplacer,
contacter le Réseau Après-vente Alfa
Romeo.
CLIGNOTANTS
Une fois le groupe optique déposé, pour
remplacer l'ampoule, dévisser les deux
vis 1 fig. 76, sortir le porte-ampoule et
remplacer l'ampoule 2.
74A0K0634C
75A0K0635C
76A0K0636C
113
Page 116 of 232

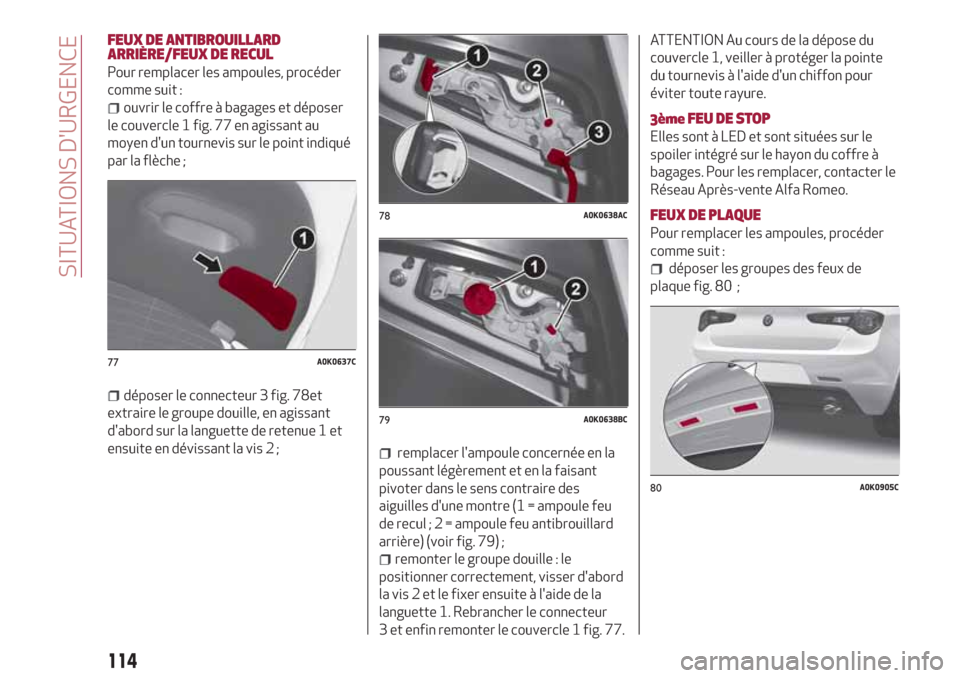

FEUX DE ANTIBROUILLARD
ARRIÈRE/FEUX DE RECUL
Pour remplacer les ampoules, procéder
comme suit :
ouvrir le coffre à bagages et déposer
le couvercle 1 fig. 77 en agissant au
moyen d'un tournevis sur le point indiqué
par la flèche ;
déposer le connecteur 3 fig. 78et
extraire le groupe douille, en agissant
d'abord sur la languette de retenue 1 et
ensuite en dévissant la vis 2 ;
remplacer l'ampoule concernée en la
poussant légèrement et en la faisant
pivoter dans le sens contraire des
aiguilles d'une montre (1 = ampoule feu
de recul;2=ampoule feu antibrouillard
arrière) (voir fig. 79) ;
remonter le groupe douille : le
positionner correctement, visser d'abord
la vis 2 et le fixer ensuite à l'aide de la
languette 1. Rebrancher le connecteur
3 et enfin remonter le couvercle 1 fig. 77.
ATTENTION Au cours de la dépose du
couvercle 1, veiller à protéger la pointe
du tournevis à l'aide d'un chiffon pour
éviter toute rayure.
3ème FEU DE STOP
Elles sont à LED et sont situées sur le
spoiler intégré sur le hayon du coffre à
bagages. Pour les remplacer, contacter le
Réseau Après-vente Alfa Romeo.
FEUX DE PLAQUE
Pour remplacer les ampoules, procéder
comme suit :
déposer les groupes des feux de
plaque fig. 80 ;
77A0K0637C
78A0K0638AC
79A0K0638BC
80A0K0905C
114
SITUATIONS D'URGENCE
Page 117 of 232

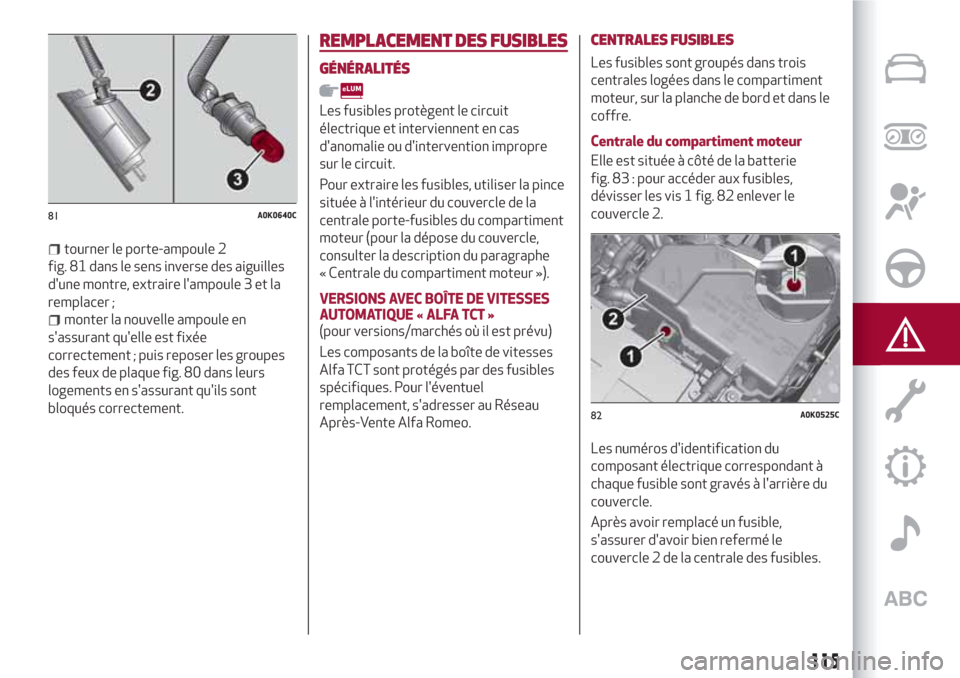

tourner le porte-ampoule 2
fig. 81 dans le sens inverse des aiguilles
d'une montre, extraire l'ampoule 3 et la
remplacer ;
monter la nouvelle ampoule en
s'assurant qu'elle est fixée
correctement ; puis reposer les groupes
des feux de plaque fig. 80 dans leurs
logements en s'assurant qu'ils sont
bloqués correctement.
REMPLACEMENT DES FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le circuit
électrique et interviennent en cas
d'anomalie ou d'intervention impropre
sur le circuit.
Pour extraire les fusibles, utiliser la pince
située à l'intérieur du couvercle de la
centrale porte-fusibles du compartiment
moteur (pour la dépose du couvercle,
consulter la description du paragraphe
« Centrale du compartiment moteur »).
VERSIONS AVEC BOÎTE DE VITESSES
AUTOMATIQUE « ALFA TCT »
(pour versions/marchés où il est prévu)
Les composants de la boîte de vitesses
Alfa TCT sont protégés par des fusibles
spécifiques. Pour l'éventuel
remplacement, s'adresser au Réseau
Après-Vente Alfa Romeo.
CENTRALES FUSIBLES
Les fusibles sont groupés dans trois
centrales logées dans le compartiment
moteur, sur la planche de bord et dans le
coffre.
Centrale du compartiment moteur
Elle est située à côté de la batterie
fig. 83 : pour accéder aux fusibles,
dévisser les vis 1 fig. 82 enlever le
couvercle 2.
Les numéros d'identification du
composant électrique correspondant à
chaque fusible sont gravés à l'arrière du
couvercle.
Après avoir remplacé un fusible,
s'assurer d'avoir bien refermé le
couvercle 2 de la centrale des fusibles.
81A0K0640C
82A0K0525C
115
Page 118 of 232

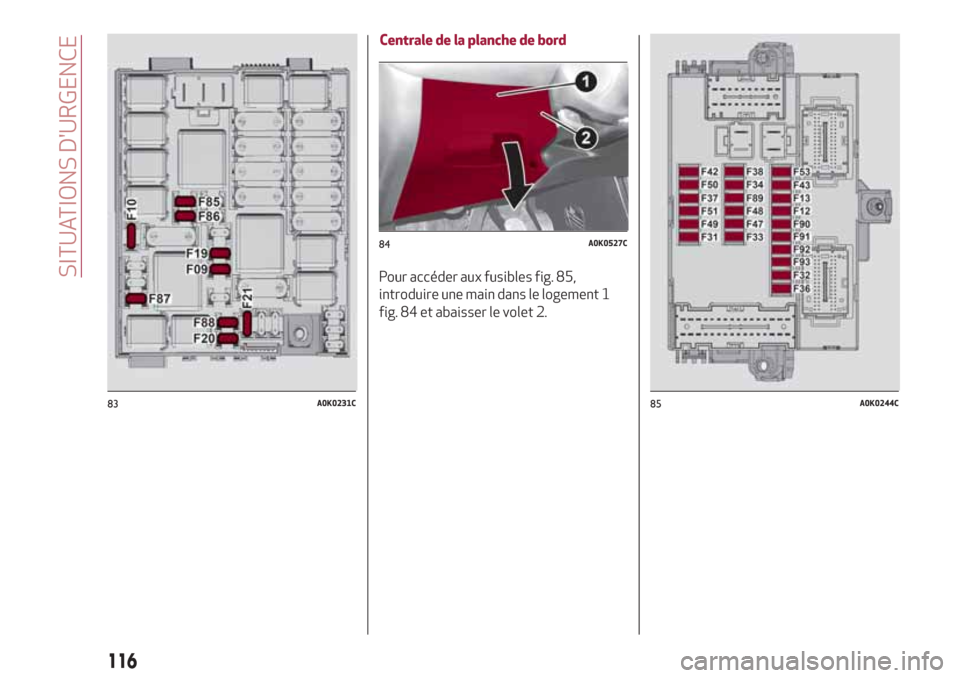

Centrale de la planche de bord
Pour accéder aux fusibles fig. 85,
introduire une main dans le logement 1
fig. 84 et abaisser le volet 2.
83A0K0231C
84A0K0527C
85A0K0244C
116
SITUATIONS D'URGENCE
Page 119 of 232

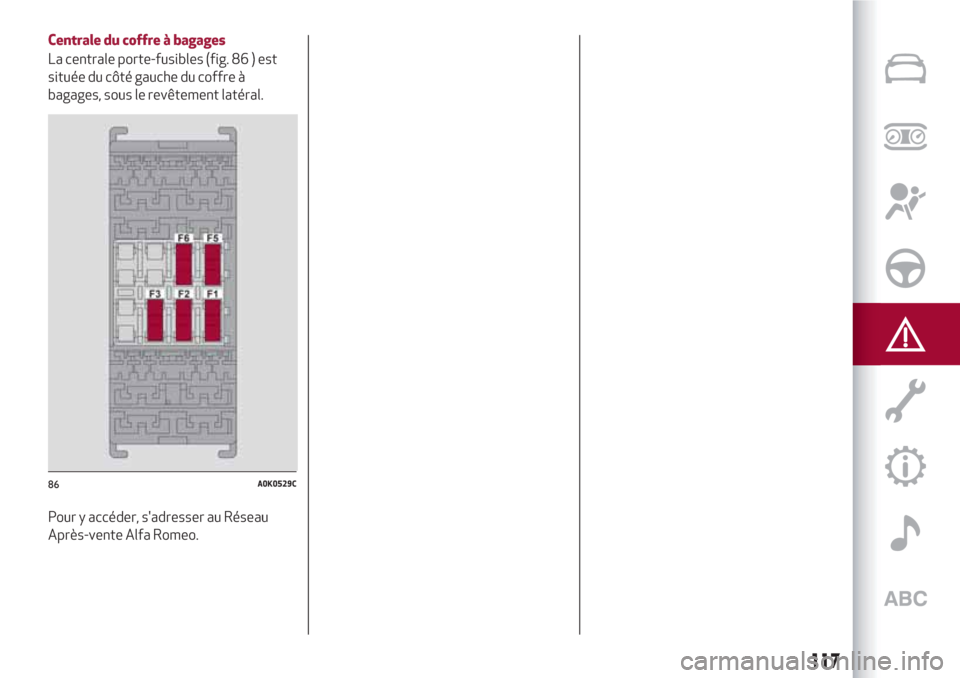

Centrale du coffre à bagages
La centrale porte-fusibles (fig. 86 ) est
située du côté gauche du coffre à
bagages, sous le revêtement latéral.
Pour y accéder, s'adresser au Réseau
Après-vente Alfa Romeo.
86A0K0529C
117
Page 120 of 232

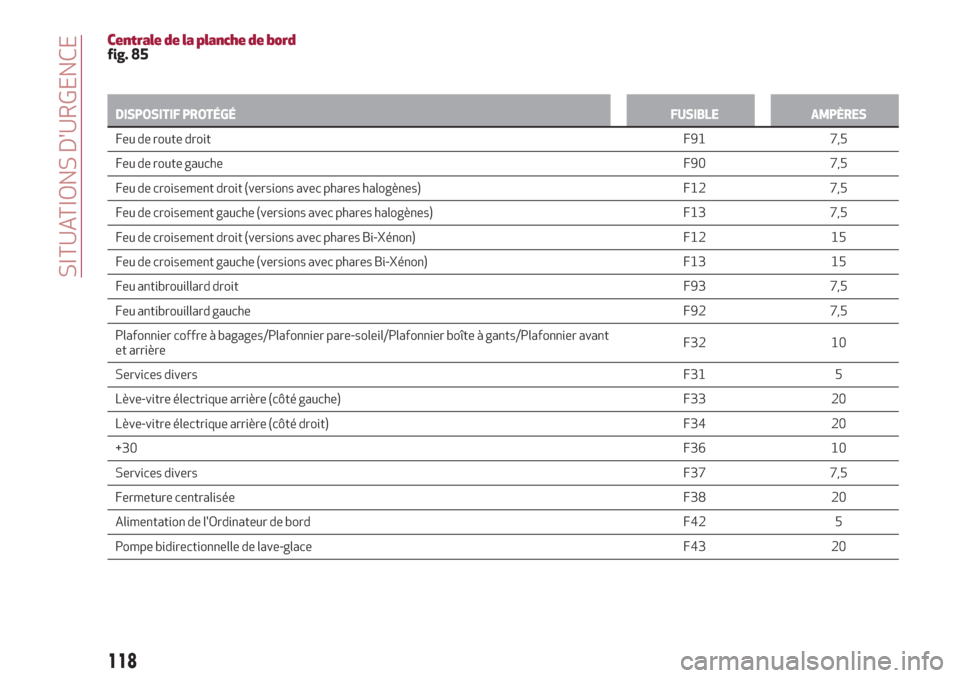

Centrale de la planche de bordfig. 85
DISPOSITIF PROTÉGÉFUSIBLE AMPÈRES
Feu de route droitF91 7,5
Feu
de route gaucheF90 7,5
Feu de croisement droit (versions avec phares halogènes) F12 7,5
Feu de croisement gauche (versions avec phares halogènes) F13 7,5
Feu de croisement droit (versions avec phares Bi-Xénon) F12 15
Feu de croisement gauche (versions avec phares Bi-Xénon) F13 15
Feu antibrouillard droitF93 7,5
Feu antibrouillard gaucheF92 7,5
Plafonnier coffre à bagages/Plafonnier pare-soleil/Plafonnier boîte à gants/Plafonnier avant
et arrièreF32 10
Services diversF31 5
Lève-vitre électrique arrière (côté gauche) F33 20
Lève-vitre électrique arrière (côté droit) F34 20
+30F36 10
Services diversF37 7,5
Fermeture centraliséeF38 20
Alimentation de l'Ordinateur de bord F42 5
Pompe bidirectionnelle de lave-glace F43 20
118
