QUÉ HACER SI
229
– sustituya la lámpara;
– vuelva a poner el portalámparas ase-
gurándose de que quede bloqueado correc-
tamente;
– vuelva a montar el transparente.INTERMITENTES LATERALES
(fig. 30)
– Empuje el transparente en el sentido
contrario a la dirección de marcha del coche,
de forma que se comprima el muelle de fi-
jación (A). Suelte la parte anterior y saque
el grupo.
– Gire hacia la izquierda el portalámparas
(B) y sáquelo del transparente.
– Saque la lámpara montada a presión y
sustitúyala.
– Vuelva a montar el portalámparas (B)
en el transparente y coloque el grupo has-
ta oír el “clic” del muelle de fijación (A).
fig. 29
A0A0626b
fig. 30
A0A0166b
INTERMITENTES DELANTEROS
(fig. 28-29)
Para sustituir la lámpara, proceda como si-
gue:
– mediante el destornillador en dotación,
saque el grupo transparente interviniendo
en los dos muelles metálicos, tal como se
indica en la figura;
– gire el portalámparas hacia la derecha
(A) y sáquelo;
– saque la lámpara (B) presionándola li-
geramente y girándola hacia la izquierda;
fig. 28
A0A0625b

QUÉ HACER SI
230

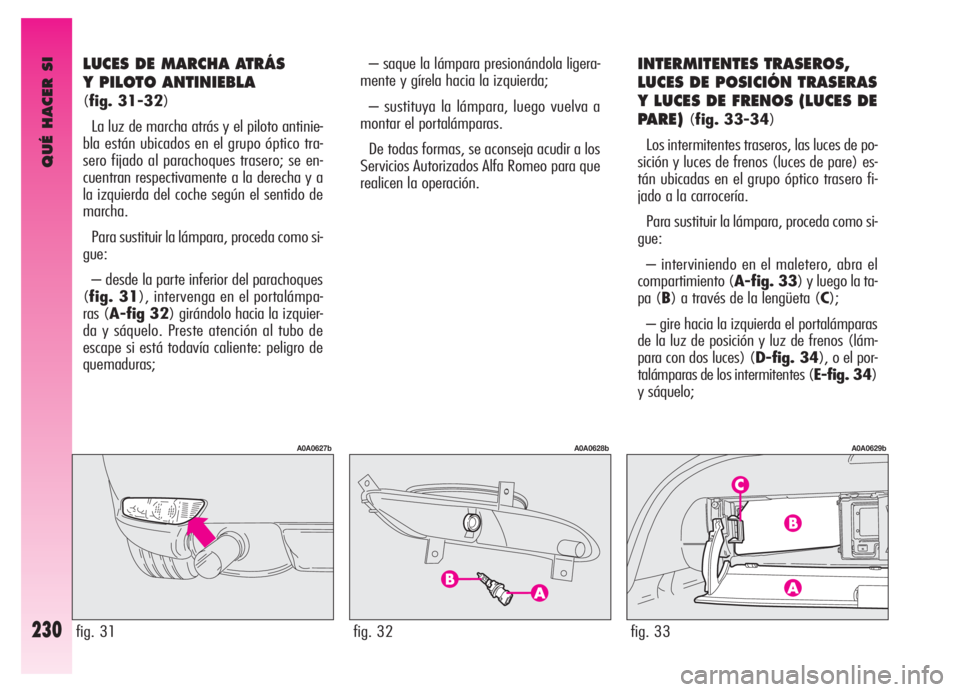

LUCES DE MARCHA ATRÁS
Y PILOTO ANTINIEBLA
(fig. 31-32)
La luz de marcha atrás y el piloto antinie-
bla están ubicados en el grupo óptico tra-
sero fijado al parachoques trasero; se en-
cuentran respectivamente a la derecha y a
la izquierda del coche según el sentido de
marcha.
Para sustituir la lámpara, proceda como si-
gue:
– desde la parte inferior del parachoques
(fig. 31), intervenga en el portalámpa-
ras (A-fig 32) girándolo hacia la izquier-
da y sáquelo. Preste atención al tubo de
escape si está todavía caliente: peligro de
quemaduras;
fig. 31
A0A0627b
fig. 33
A0A0629b
– saque la lámpara presionándola ligera-
mente y gírela hacia la izquierda;
– sustituya la lámpara, luego vuelva a
montar el portalámparas.
De todas formas, se aconseja acudir a los
Servicios Autorizados Alfa Romeo para que
realicen la operación.INTERMITENTES TRASEROS,
LUCES DE POSICIÓN TRASERAS
Y LUCES DE FRENOS (LUCES DE
PARE)
(fig. 33-34)
Los intermitentes traseros, las luces de po-
sición y luces de frenos (luces de pare) es-
tán ubicadas en el grupo óptico trasero fi-
jado a la carrocería.
Para sustituir la lámpara, proceda como si-
gue:
– interviniendo en el maletero, abra el
compartimiento (A-fig. 33) y luego la ta-
pa (B) a través de la lengüeta (C);
– gire hacia la izquierda el portalámparas
de la luz de posición y luz de frenos (lám-
para con dos luces) (D-fig. 34), o el por-
talámparas de los intermitentes (E-fig. 34)
y sáquelo;
fig. 32
A0A0628b

QUÉ HACER SI
231

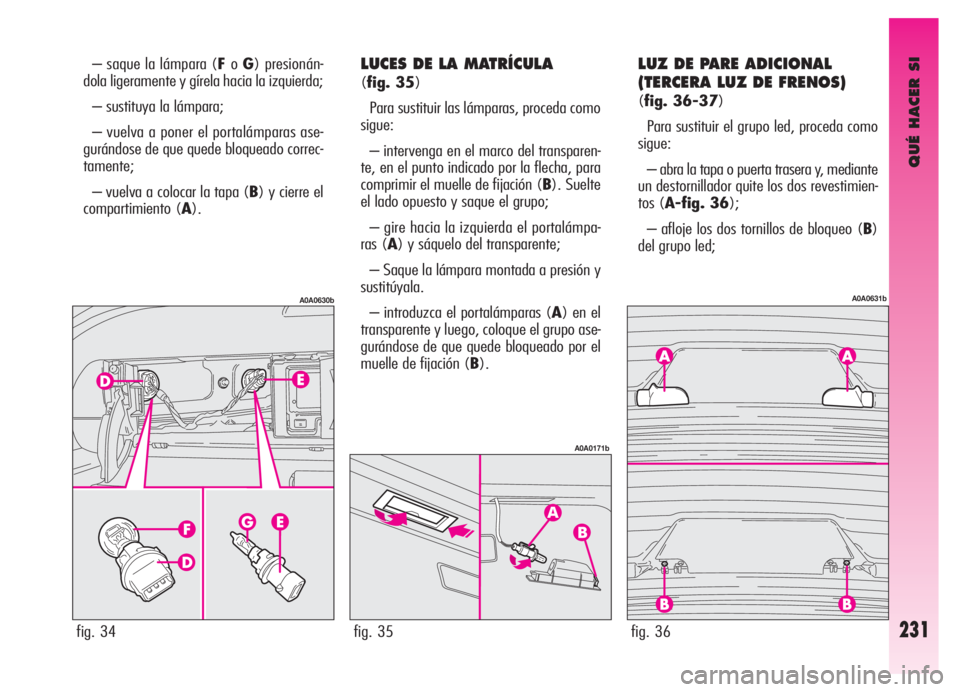

LUCES DE LA MATRÍCULA
(fig. 35)
Para sustituir las lámparas, proceda como
sigue:
– intervenga en el marco del transparen-
te, en el punto indicado por la flecha, para
comprimir el muelle de fijación (B). Suelte
el lado opuesto y saque el grupo;
– gire hacia la izquierda el portalámpa-
ras (A) y sáquelo del transparente;
– Saque la lámpara montada a presión y
sustitúyala.
– introduzca el portalámparas (A) en el
transparente y luego, coloque el grupo ase-
gurándose de que quede bloqueado por el
muelle de fijación (B).
LUZ DE PARE ADICIONAL
(TERCERA LUZ DE FRENOS)
(fig. 36-37)
Para sustituir el grupo led, proceda como
sigue:
– abra la tapa o puerta trasera y, mediante
un destornillador quite los dos revestimien-
tos (A-fig. 36);
– afloje los dos tornillos de bloqueo (B)
del grupo led;
fig. 35
A0A0171b
fig. 36
A0A0631b
A0A0630b
– saque la lámpara (FoG) presionán-
dola ligeramente y gírela hacia la izquierda;
– sustituya la lámpara;
– vuelva a poner el portalámparas ase-
gurándose de que quede bloqueado correc-
tamente;
– vuelva a colocar la tapa (B) y cierre el
compartimiento (A).
fig. 34

QUÉ HACER SI
232
– desenchufe el conector (C-fig. 37),
luego quite el grupo led (D) y sustitúyalo
con uno nuevo;
– vuelva a montar el grupo en la puerta o
tapa, siguiendo el orden inverso respecto
al procedimiento descrito anteriormente.
fig. 37
A0A0632b
fig. 39
A0A0175b
LUCES DE LAS PUERTAS
(fig. 38)
(para las versiones/países donde
esté previsto)
Para sustituir la lámpara, proceda como si-
gue:
– abra la puerta y afloje el tornillo de fi-
jación (A) de los transparentes;
– saque el grupo compuesto por los dos
transparentes y luego, sustituya la lámpa-
ra soltándola de los contactos laterales. Ase-
gúrese de que la lámpara nueva quede blo-
queada correctamente entre los mismos con-
tactos;
– vuelva a alinear los dos transparentes
y afloje el tornillo de fijación (A).
SE APAGA
UNA LUZ INTERIOR
LÁMPARA DE TECHO
ANTERIOR
(fig. 39-40)
Para sustituir las lámparas, proceda como
sigue:
– quite la lámpara (A) haciendo palan-
ca en los puntos indicados por las flechas
(en correspondencia de las lengüetas de fi-
jación);
– abra la tapa de protección (B);
– sustituya la lámpara correspondiente se-
parándola de los contactos laterales y com-
probando que la lámpara nueva esté co-
rrectamente bloqueada entre los contactos
mismos;
fig. 38
A0A0174b

QUÉ HACER SI
233

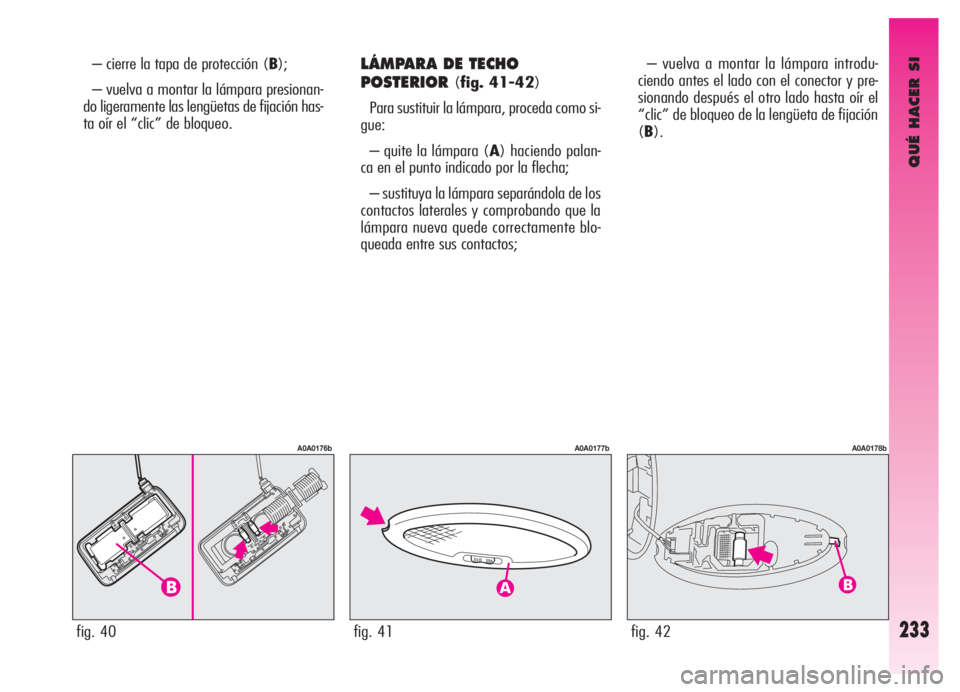

LÁMPARA DE TECHO
POSTERIOR
(fig. 41-42)
Para sustituir la lámpara, proceda como si-
gue:
– quite la lámpara (A) haciendo palan-
ca en el punto indicado por la flecha;
– sustituya la lámpara separándola de los
contactos laterales y comprobando que la
lámpara nueva quede correctamente blo-
queada entre sus contactos;– vuelva a montar la lámpara introdu-
ciendo antes el lado con el conector y pre-
sionando después el otro lado hasta oír el
“clic” de bloqueo de la lengüeta de fijación
(B).
fig. 41
A0A0177b
fig. 42
A0A0178b
– cierre la tapa de protección (B);
– vuelva a montar la lámpara presionan-
do ligeramente las lengüetas de fijación has-
ta oír el “clic” de bloqueo.
fig. 40
A0A0176b

QUÉ HACER SI
234

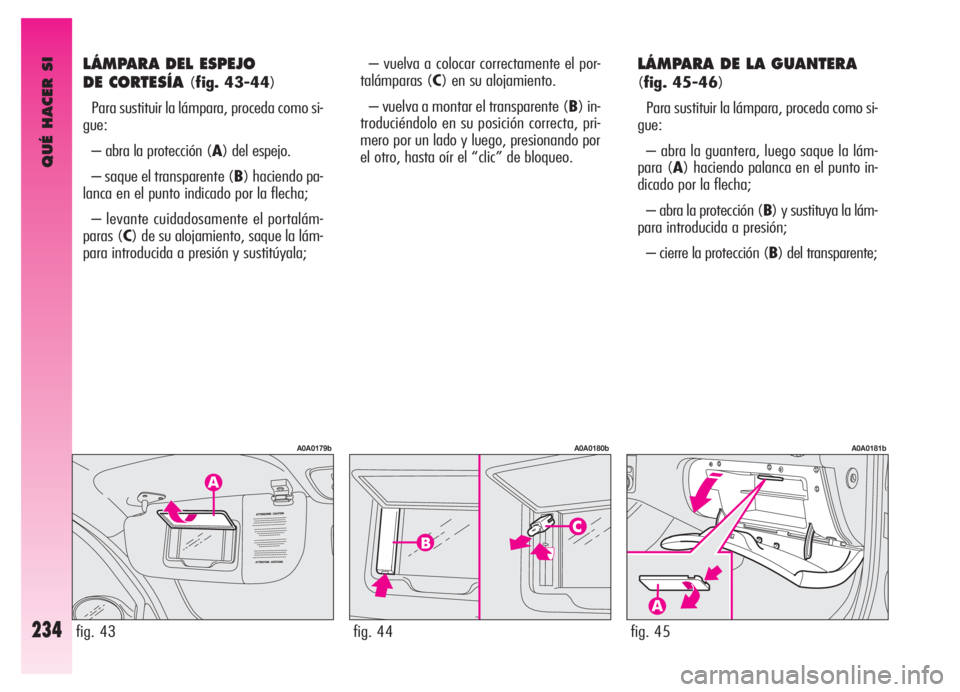

LÁMPARA DEL ESPEJO
DE CORTESÍA
(fig. 43-44)
Para sustituir la lámpara, proceda como si-
gue:
– abra la protección (A) del espejo.
– saque el transparente (B) haciendo pa-
lanca en el punto indicado por la flecha;
– levante cuidadosamente el portalám-
paras (C) de su alojamiento, saque la lám-
para introducida a presión y sustitúyala;– vuelva a colocar correctamente el por-
talámparas (C) en su alojamiento.
– vuelva a montar el transparente (B) in-
troduciéndolo en su posición correcta, pri-
mero por un lado y luego, presionando por
el otro, hasta oír el “clic” de bloqueo.
fig. 43
A0A0179b
fig. 44
A0A0180b
LÁMPARA DE LA GUANTERA
(fig. 45-46)
Para sustituir la lámpara, proceda como si-
gue:
– abra la guantera, luego saque la lám-
para (A) haciendo palanca en el punto in-
dicado por la flecha;
– abra la protección (B) y sustituya la lám-
para introducida a presión;
– cierre la protección (B) del transparente;
fig. 45
A0A0181b

QUÉ HACER SI
235

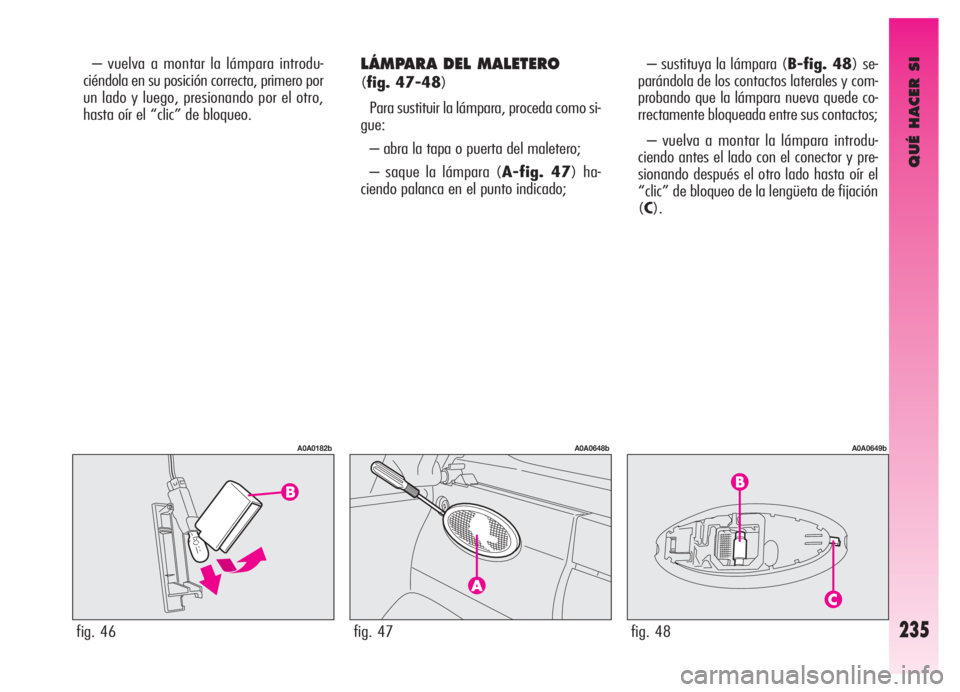

LÁMPARA DEL MALETERO
(fig. 47-48)
Para sustituir la lámpara, proceda como si-
gue:
– abra la tapa o puerta del maletero;
– saque la lámpara (A-fig. 47) ha-
ciendo palanca en el punto indicado; – vuelva a montar la lámpara introdu-
ciéndola en su posición correcta, primero por
un lado y luego, presionando por el otro,
hasta oír el “clic” de bloqueo.– sustituya la lámpara (B-fig. 48) se-
parándola de los contactos laterales y com-
probando que la lámpara nueva quede co-
rrectamente bloqueada entre sus contactos;
– vuelva a montar la lámpara introdu-
ciendo antes el lado con el conector y pre-
sionando después el otro lado hasta oír el
“clic” de bloqueo de la lengüeta de fijación
(C).
fig. 46
A0A0182b
fig. 47
A0A0648b
fig. 48
A0A0649b

QUÉ HACER SI
236

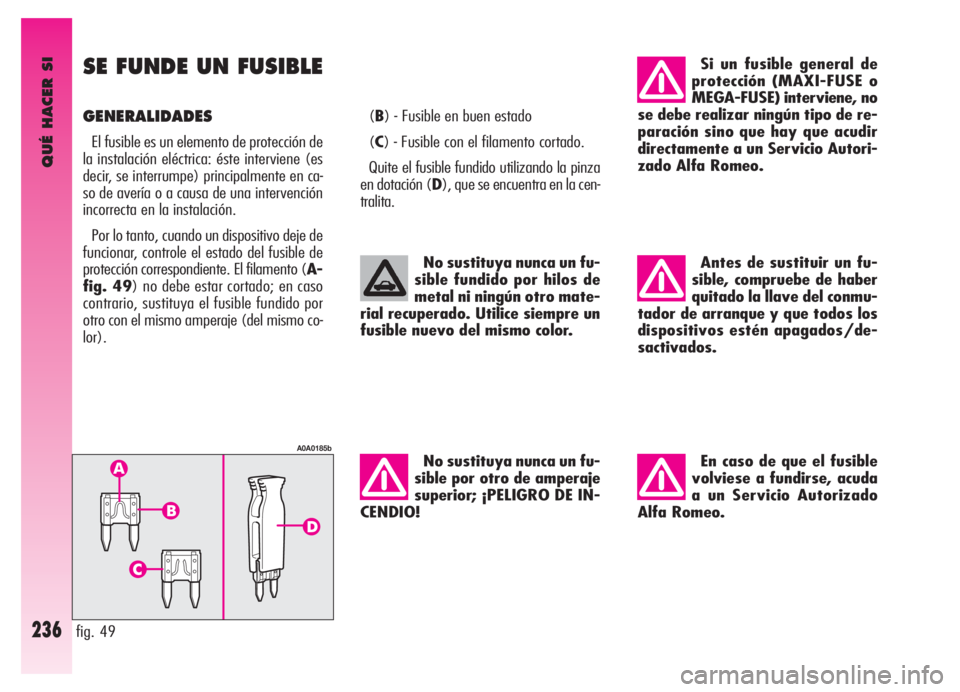

SE FUNDE UN FUSIBLE
GENERALIDADES
El fusible es un elemento de protección de
la instalación eléctrica: éste interviene (es
decir, se interrumpe) principalmente en ca-
so de avería o a causa de una intervención
incorrecta en la instalación.
Por lo tanto, cuando un dispositivo deje de
funcionar, controle el estado del fusible de
protección correspondiente. El filamento (A-
fig. 49) no debe estar cortado; en caso
contrario, sustituya el fusible fundido por
otro con el mismo amperaje (del mismo co-
lor).(B) - Fusible en buen estado
(C) - Fusible con el filamento cortado.
Quite el fusible fundido utilizando la pinza
en dotación (D), que se encuentra en la cen-
tralita.
fig. 49
A0A0185b
No sustituya nunca un fu-
sible fundido por hilos de
metal ni ningún otro mate-
rial recuperado. Utilice siempre un
fusible nuevo del mismo color.
No sustituya nunca un fu-
sible por otro de amperaje
superior; ¡PELIGRO DE IN-
CENDIO!
Si un fusible general de
protección (MAXI-FUSE o
MEGA-FUSE) interviene, no
se debe realizar ningún tipo de re-
paración sino que hay que acudir
directamente a un Servicio Autori-
zado Alfa Romeo.
Antes de sustituir un fu-
sible, compruebe de haber
quitado la llave del conmu-
tador de arranque y que todos los
dispositivos estén apagados/de-
sactivados.
En caso de que el fusible
volviese a fundirse, acuda
a un Servicio Autorizado
Alfa Romeo.

QUÉ HACER SI
237
Para localizar el fusible de protección, con-
sultando la tabla resumida de los fusibles en
las siguientes páginas, véase las siguientes
ilustraciones:fig. 52,fig. 53yfig. 54. Los fusibles del Alfa GTestán agru-
pados en tres centralitas ubicadas respecti-
vamente en el salpicadero, en el polo posi-
tivo de la batería y al lado de la batería mis-
ma.
Para acceder a la centralita portafusibles
en el salpicadero, es necesario aflojar los
dos dispositivos de fijación (A-fig. 50) y
quitar la tapa de protección (B).
Para acceder a la centralita portafusibles
en el polo positivo de la batería, es nece-
sario quitar la tapa de protección presio-
nando sobre las correspondientes aletas de
apertura (lado anterior).
Para acceder a la centralita portafusibles
ubicada al lado de la batería, es necesario
soltar los ganchos de fijación (A-fig. 51)
y quitar la tapa de protección (B).
fig. 50
A0A0186b
fig. 51
A0A0187b
fig. 52 - Centralita en el salpicadero
A0A0134b

QUÉ HACER SI
238

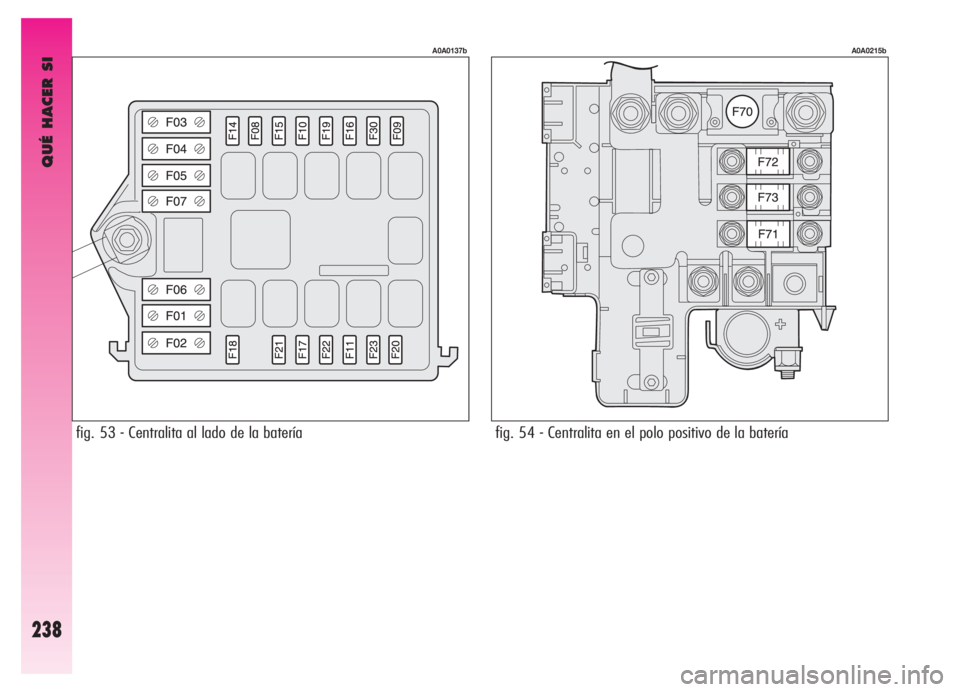

fig. 53 - Centralita al lado de la batería
A0A0137b
fig. 54 - Centralita en el polo positivo de la batería
A0A0215b
