Alfa Romeo GT 2010 Manual de Uso e Manutenção (in Portuguese)

CONHECIMENTO DO VEÍCULO
69

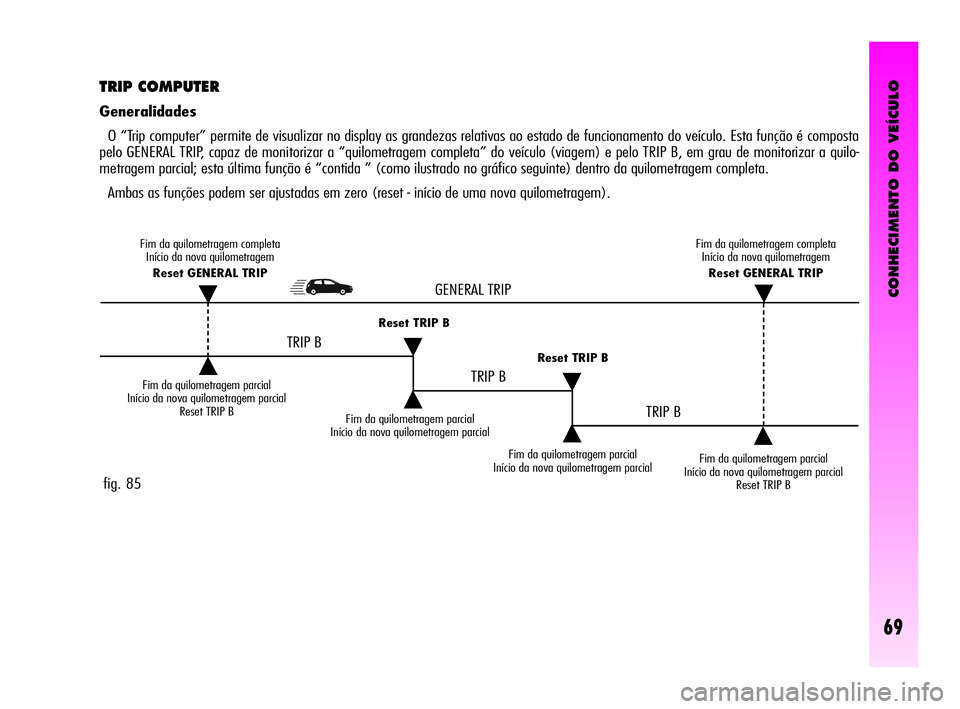

TRIP COMPUTER
Generalidades
O “Trip computer” permite de visualizar no display as grandezas relativas ao estado de funcionamento do veículo. Esta função é composta
pelo GENERAL TRIP, capaz de monitorizar a “quilometragem completa” do veículo (viagem) e pelo TRIP B, em grau de monitorizar a quilo-
metragem parcial; esta última função é “contida ” (como ilustrado no gráfico seguinte) dentro da quilometragem completa.
Ambas as funções podem ser ajustadas em zero (reset - início de uma nova quilometragem).
Fim da quilometragem parcial
Início da nova quilometragem parcial
Reset TRIP B
Fim da quilometragem parcial
Início da nova quilometragem parcial
˙Reset TRIP B
˙
˙Reset TRIP B
˙˙
˙
TRIP B
TRIP B
TRIP B
Fim da quilometragem parcial
Início da nova quilometragem parcialFim da quilometragem parcial
Início da nova quilometragem parcial
Reset TRIP B
GENERAL TRIP
Fim da quilometragem completa
Início da nova quilometragem
Reset GENERAL TRIP
˙
Fim da quilometragem completa
Início da nova quilometragem
Reset GENERAL TRIP
˙
fig. 85

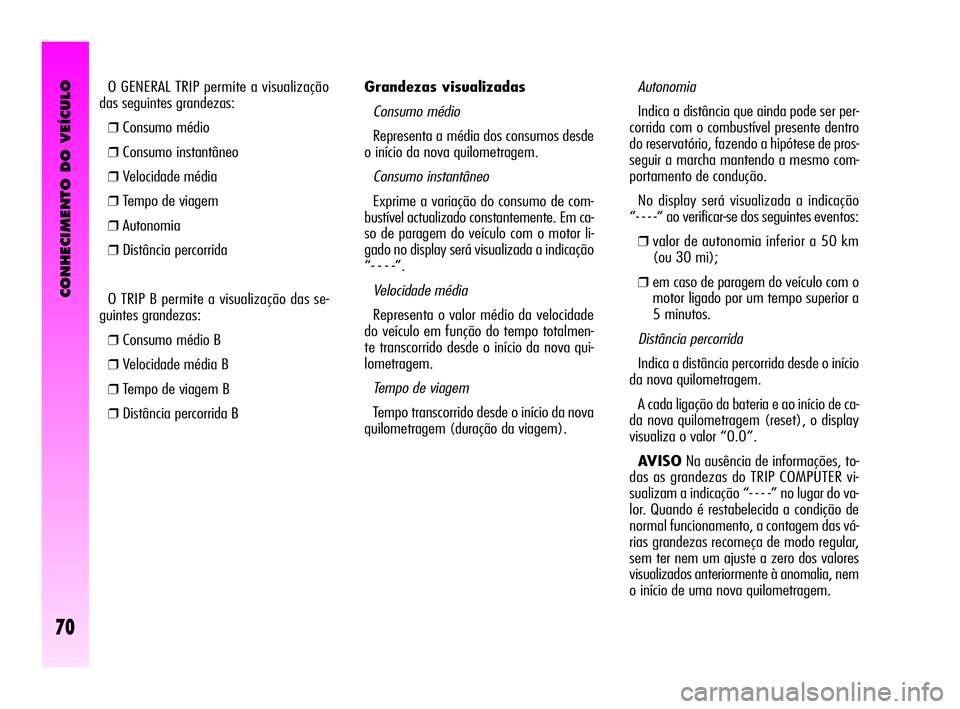

CONHECIMENTO DO VEÍCULO
70
Grandezas visualizadas
Consumo médio
Representa a média dos consumos desde
o início da nova quilometragem.
Consumo instantâneo
Exprime a variação do consumo de com-
bustível actualizado constantemente. Em ca-
so de paragem do veículo com o motor li-
gado no display será visualizada a indicação
“- - - -”.
Velocidade média
Representa o valor médio da velocidade
do veículo em função do tempo totalmen-
te transcorrido desde o início da nova qui-
lometragem.
Tempo de viagem
Tempo transcorrido desde o início da nova
quilometragem (duração da viagem).
Autonomia
Indica a distância que ainda pode ser per-
corrida com o combustível presente dentro
do reservatório, fazendo a hipótese de pros-
seguir a marcha mantendo a mesmo com-
portamento de condução.
No display será visualizada a indicação
“- - - -“ ao verificar-se dos seguintes eventos:
❒valor de autonomia inferior a 50 km
(ou 30 mi);
❒em caso de paragem do veículo com o
motor ligado por um tempo superior a
5 minutos.
Distância percorrida
Indica a distância percorrida desde o início
da nova quilometragem.
A cada ligação da bateria e ao início de ca-
da nova quilometragem (reset), o display
visualiza o valor “0.0”.
AVISONa ausência de informações, to-
das as grandezas do TRIP COMPUTER vi-
sualizam a indicação “- - - -” no lugar do va-
lor. Quando é restabelecida a condição de
normal funcionamento, a contagem das vá-
rias grandezas recomeça de modo regular,
sem ter nem um ajuste a zero dos valores
visualizados anteriormente à anomalia, nem
o início de uma nova quilometragem. O GENERAL TRIP permite a visualização
das seguintes grandezas:
❒Consumo médio
❒Consumo instantâneo
❒Velocidade média
❒Tempo de viagem
❒Autonomia
❒Distância percorrida
O TRIP B permite a visualização das se-
guintes grandezas:
❒Consumo médio B
❒Velocidade média B
❒Tempo de viagem B
❒Distância percorrida B

CONHECIMENTO DO VEÍCULO
71

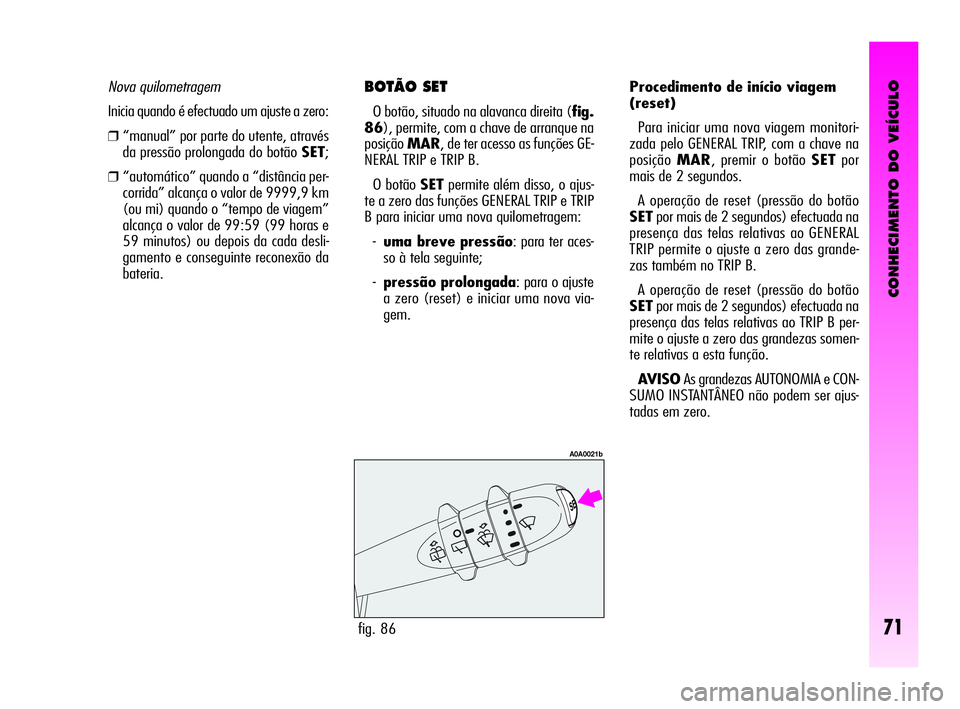

BOTÃO SET
O botão, situado na alavanca direita (fig.
86), permite, com a chave de arranque na
posiçãoMAR, de ter acesso as funções GE-
NERAL TRIP e TRIP B.
O botão SETpermite além disso, o ajus-
te a zero das funções GENERAL TRIP e TRIP
B para iniciar uma nova quilometragem:
-uma breve pressão: para ter aces-
so à tela seguinte;
-pressão prolongada: para o ajuste
a zero (reset) e iniciar uma nova via-
gem.Procedimento de início viagem
(reset)
Para iniciar uma nova viagem monitori-
zada pelo GENERAL TRIP, com a chave na
posiçãoMAR, premir o botão SETpor
mais de 2 segundos.
A operação de reset (pressão do botão
SETpor mais de 2 segundos) efectuada na
presença das telas relativas ao GENERAL
TRIP permite o ajuste a zero das grande-
zas também no TRIP B.
A operação de reset (pressão do botão
SETpor mais de 2 segundos) efectuada na
presença das telas relativas ao TRIP B per-
mite o ajuste a zero das grandezas somen-
te relativas a esta função.
AVISOAs grandezas AUTONOMIA e CON-
SUMO INSTANTÂNEO não podem ser ajus-
tadas em zero.
Nova quilometragem
Inicia quando é efectuado um ajuste a zero:
❒“manual” por parte do utente, através
da pressão prolongada do botão SET;
❒“automático” quando a “distância per-
corrida” alcança o valor de 9999,9 km
(ou mi) quando o “tempo de viagem”
alcança o valor de 99:59 (99 horas e
59 minutos) ou depois da cada desli-
gamento e conseguinte reconexão da
bateria.
fig. 86
A0A0021b

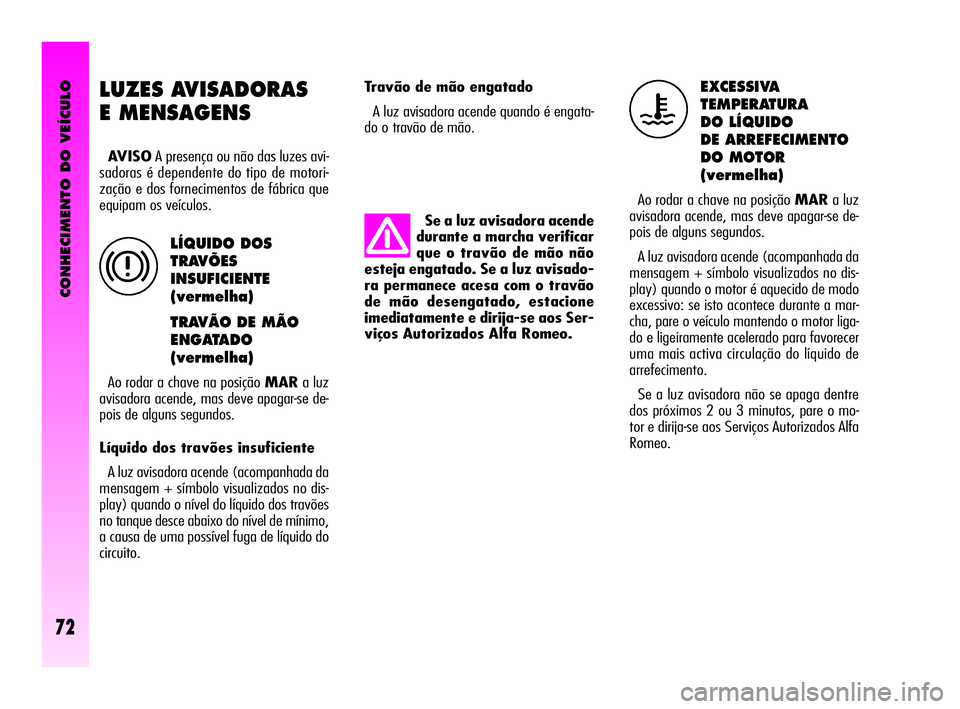

CONHECIMENTO DO VEÍCULO
72
Travão de mão engatado
A luz avisadora acende quando é engata-
do o travão de mão.EXCESSIVA
TEMPERATURA
DO LÍQUIDO
DE ARREFECIMENTO
DO MOTOR
(vermelha)
Ao rodar a chave na posição MARa luz
avisadora acende, mas deve apagar-se de-
pois de alguns segundos.
A luz avisadora acende (acompanhada da
mensagem + símbolo visualizados no dis-
play) quando o motor é aquecido de modo
excessivo: se isto acontece durante a mar-
cha, pare o veículo mantendo o motor liga-
do e ligeiramente acelerado para favorecer
uma mais activa circulação do líquido de
arrefecimento.
Se a luz avisadora não se apaga dentre
dos próximos 2 ou 3 minutos, pare o mo-
tor e dirija-se aos Serviços Autorizados Alfa
Romeo.
LUZES AVISADORAS
E MENSAGENS
AVISOA presença ou não das luzes avi-
sadoras é dependente do tipo de motori-
zação e dos fornecimentos de fábrica que
equipam os veículos.
LÍQUIDO DOS
TRAVÕES
INSUFICIENTE
(vermelha)
TRAVÃO DE MÃO
ENGATADO
(vermelha)
Ao rodar a chave na posição MARa luz
avisadora acende, mas deve apagar-se de-
pois de alguns segundos.
Líquido dos travões insuficiente
A luz avisadora acende (acompanhada da
mensagem + símbolo visualizados no dis-
play) quando o nível do líquido dos travões
no tanque desce abaixo do nível de mínimo,
a causa de uma possível fuga de líquido do
circuito.
x
Se a luz avisadora acende
durante a marcha verificar
que o travão de mão não
esteja engatado. Se a luz avisado-
ra permanece acesa com o travão
de mão desengatado, estacione
imediatamente e dirija-se aos Ser-
viços Autorizados Alfa Romeo.
u

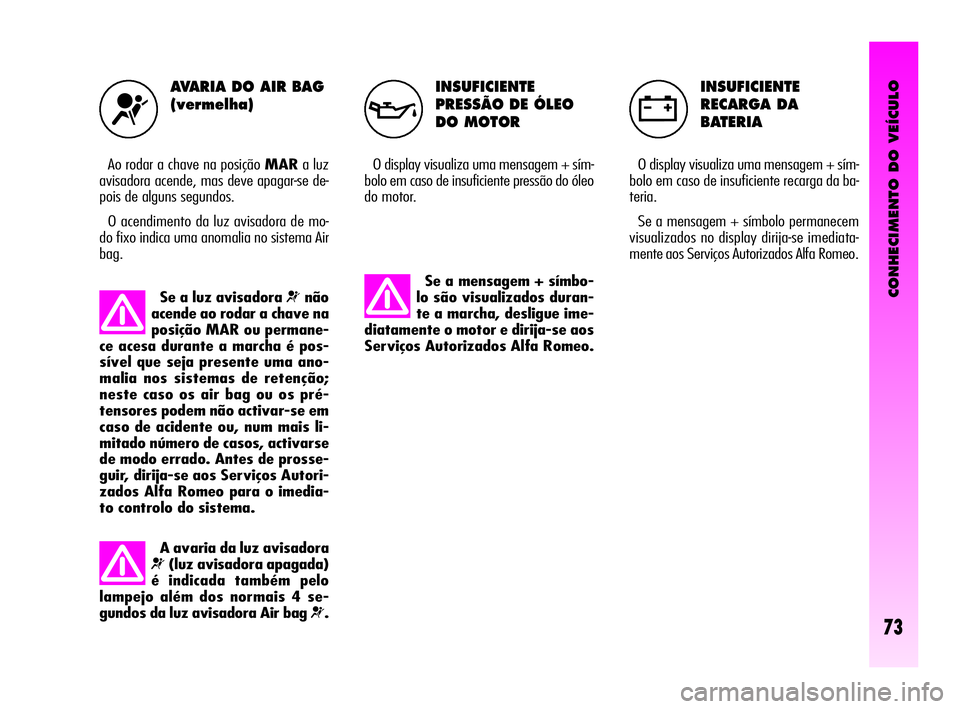

CONHECIMENTO DO VEÍCULO
73
INSUFICIENTE
PRESSÃO DE ÓLEO
DO MOTOR
O display visualiza uma mensagem + sím-
bolo em caso de insuficiente pressão do óleo
do motor.
INSUFICIENTE
RECARGA DA
BATERIA
O display visualiza uma mensagem + sím-
bolo em caso de insuficiente recarga da ba-
teria.
Se a mensagem + símbolo permanecem
visualizados no display dirija-se imediata-
mente aos Serviços Autorizados Alfa Romeo.
AVARIA DO AIR BAG
(vermelha)
Ao rodar a chave na posição MARa luz
avisadora acende, mas deve apagar-se de-
pois de alguns segundos.
O acendimento da luz avisadora de mo-
do fixo indica uma anomalia no sistema Air
bag.
¬vw
Se a luz avisadora ¬não
acende ao rodar a chave na
posição MAR ou permane-
ce acesa durante a marcha é pos-
sível que seja presente uma ano-
malia nos sistemas de retenção;
neste caso os air bag ou os pré-
tensores podem não activar-se em
caso de acidente ou, num mais li-
mitado número de casos, activarse
de modo errado. Antes de prosse-
guir, dirija-se aos Serviços Autori-
zados Alfa Romeo para o imedia-
to controlo do sistema.
A avaria da luz avisadora
¬(luz avisadora apagada)
é indicada também pelo
lampejo além dos normais 4 se-
gundos da luz avisadora Air bag
¬.
Se a mensagem + símbo-
lo são visualizados duran-
te a marcha, desligue ime-
diatamente o motor e dirija-se aos
Serviços Autorizados Alfa Romeo.

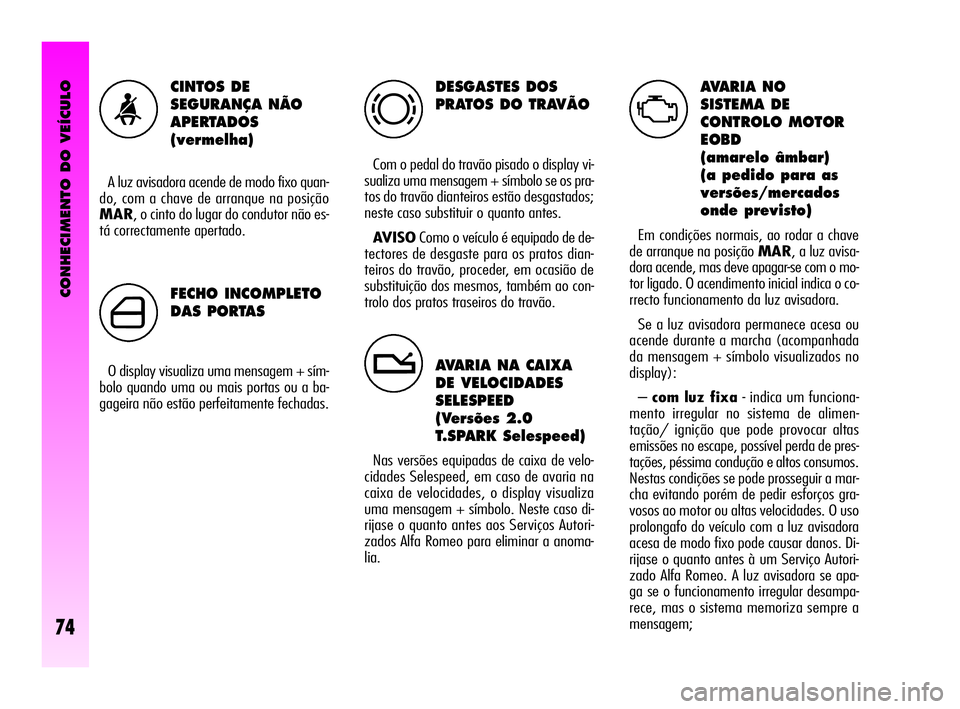

CONHECIMENTO DO VEÍCULO
74
DESGASTES DOS
PRATOS DO TRAVÃO
Com o pedal do travão pisado o display vi-
sualiza uma mensagem + símbolo se os pra-
tos do travão dianteiros estão desgastados;
neste caso substituir o quanto antes.
AVISOComo o veículo é equipado de de-
tectores de desgaste para os pratos dian-
teiros do travão, proceder, em ocasião de
substituição dos mesmos, também ao con-
trolo dos pratos traseiros do travão.
AVARIA NA CAIXA
DE VELOCIDADES
SELESPEED
(Versões 2.0
T.SPARK Selespeed)
Nas versões equipadas de caixa de velo-
cidades Selespeed, em caso de avaria na
caixa de velocidades, o display visualiza
uma mensagem + símbolo. Neste caso di-
rijase o quanto antes aos Serviços Autori-
zados Alfa Romeo para eliminar a anoma-
lia.
AVARIA NO
SISTEMA DE
CONTROLO MOTOR
EOBD
(amarelo âmbar)
(a pedido para as
versões/mercados
onde previsto)
Em condições normais, ao rodar a chave
de arranque na posição MAR, a luz avisa-
dora acende, mas deve apagar-se com o mo-
tor ligado. O acendimento inicial indica o co-
rrecto funcionamento da luz avisadora.
Se a luz avisadora permanece acesa ou
acende durante a marcha (acompanhada
da mensagem + símbolo visualizados no
display):
–com luz fixa- indica um funciona-
mento irregular no sistema de alimen-
tação/ ignição que pode provocar altas
emissões no escape, possível perda de pres-
tações, péssima condução e altos consumos.
Nestas condições se pode prosseguir a mar-
cha evitando porém de pedir esforços gra-
vosos ao motor ou altas velocidades. O uso
prolongafo do veículo com a luz avisadora
acesa de modo fixo pode causar danos. Di-
rijase o quanto antes à um Serviço Autori-
zado Alfa Romeo. A luz avisadora se apa-
ga se o funcionamento irregular desampa-
rece, mas o sistema memoriza sempre a
mensagem;
CINTOS DE
SEGURANÇA NÃO
APERTADOS
(vermelha)
A luz avisadora acende de modo fixo quan-
do, com a chave de arranque na posição
MAR, o cinto do lugar do condutor não es-
tá correctamente apertado.
FECHO INCOMPLETO
DAS PORTAS
O display visualiza uma mensagem + sím-
bolo quando uma ou mais portas ou a ba-
gageira não estão perfeitamente fechadas.
´
t
U

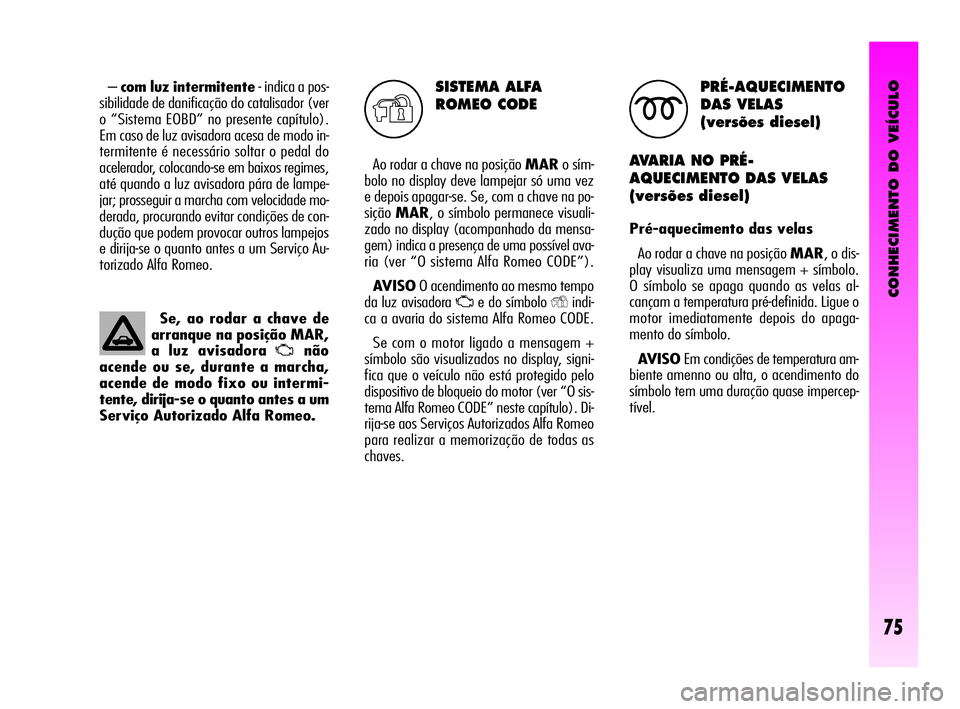

CONHECIMENTO DO VEÍCULO
75
SISTEMA ALFA
ROMEO CODE
Ao rodar a chave na posição MARo sím-
bolo no display deve lampejar só uma vez
e depois apagar-se. Se, com a chave na po-
siçãoMAR, o símbolo permanece visuali-
zado no display (acompanhado da mensa-
gem) indica a presença de uma possível ava-
ria (ver “O sistema Alfa Romeo CODE”).
AVISOO acendimento ao mesmo tempo
da luz avisadora
Ue do símbolo Yindi-
ca a avaria do sistema Alfa Romeo CODE.
Se com o motor ligado a mensagem +
símbolo são visualizados no display, signi-
fica que o veículo não está protegido pelo
dispositivo de bloqueio do motor (ver “O sis-
tema Alfa Romeo CODE” neste capítulo). Di-
rija-se aos Serviços Autorizados Alfa Romeo
para realizar a memorização de todas as
chaves.
PRÉ-AQUECIMENTO
DAS VELAS
(versões diesel)
AVARIA NO PRÉ-
AQUECIMENTO DAS VELAS
(versões diesel)
Pré-aquecimento das velas
Ao rodar a chave na posição MAR, o dis-
play visualiza uma mensagem + símbolo.
O símbolo se apaga quando as velas al-
cançam a temperatura pré-definida. Ligue o
motor imediatamente depois do apaga-
mento do símbolo.
AVISOEm condições de temperatura am-
biente amenno ou alta, o acendimento do
símbolo tem uma duração quase impercep-
tível. –com luz intermitente- indica a pos-
sibilidade de danificação do catalisador (ver
o “Sistema EOBD” no presente capítulo).
Em caso de luz avisadora acesa de modo in-
termitente é necessário soltar o pedal do
acelerador, colocando-se em baixos regimes,
até quando a luz avisadora pára de lampe-
jar; prosseguir a marcha com velocidade mo-
derada, procurando evitar condições de con-
dução que podem provocar outros lampejos
e dirija-se o quanto antes a um Serviço Au-
torizado Alfa Romeo.
Y
Se, ao rodar a chave de
arranque na posição MAR,
a luz avisadora
Unão
acende ou se, durante a marcha,
acende de modo fixo ou intermi-
tente, dirija-se o quanto antes a um
Serviço Autorizado Alfa Romeo.
m

CONHECIMENTO DO VEÍCULO
76

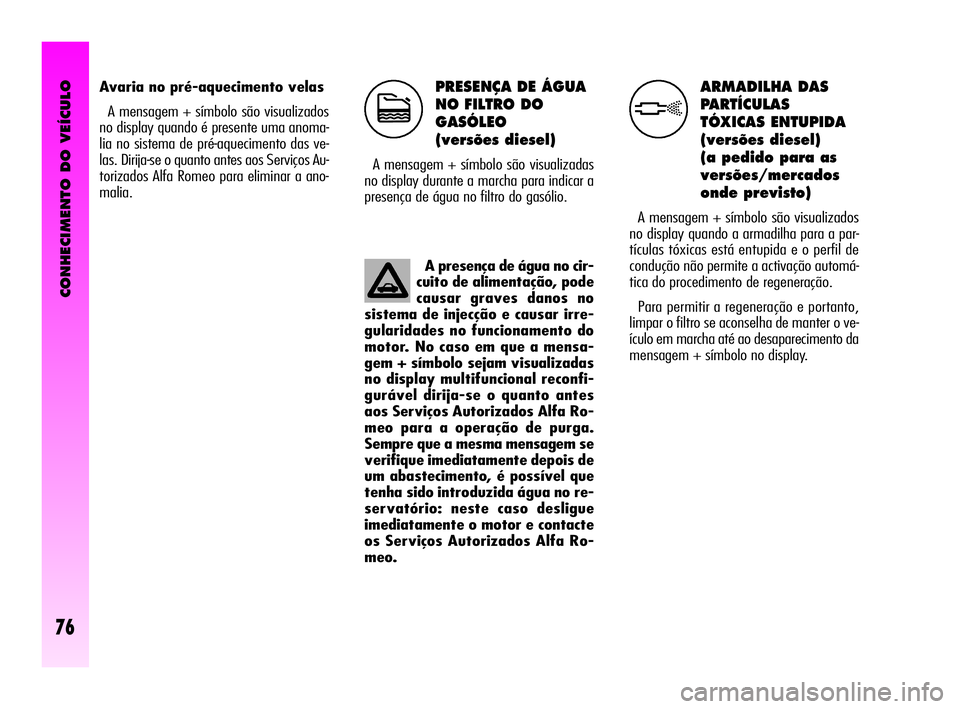

PRESENÇA DE ÁGUA
NO FILTRO DO
GASÓLEO
(versões diesel)
A mensagem + símbolo são visualizadas
no display durante a marcha para indicar a
presença de água no filtro do gasólio.
ARMADILHA DAS
PARTÍCULAS
TÓXICAS ENTUPIDA
(versões diesel)
(a pedido para as
versões/mercados
onde previsto)
A mensagem + símbolo são visualizados
no display quando a armadilha para a par-
tículas tóxicas está entupida e o perfil de
condução não permite a activação automá-
tica do procedimento de regeneração.
Para permitir a regeneração e portanto,
limpar o filtro se aconselha de manter o ve-
ículo em marcha até ao desaparecimento da
mensagem + símbolo no display. Avaria no pré-aquecimento velas
A mensagem + símbolo são visualizados
no display quando é presente uma anoma-
lia no sistema de pré-aquecimento das ve-
las. Dirija-se o quanto antes aos Serviços Au-
torizados Alfa Romeo para eliminar a ano-
malia.
ch
A presença de água no cir-
cuito de alimentação, pode
causar graves danos no
sistema de injecção e causar irre-
gularidades no funcionamento do
motor. No caso em que a mensa-
gem + símbolo sejam visualizadas
no display multifuncional reconfi-
gurável dirija-se o quanto antes
aos Serviços Autorizados Alfa Ro-
meo para a operação de purga.
Sempre que a mesma mensagem se
verifique imediatamente depois de
um abastecimento, é possível que
tenha sido introduzida água no re-
servatório: neste caso desligue
imediatamente o motor e contacte
os Serviços Autorizados Alfa Ro-
meo.

CONHECIMENTO DO VEÍCULO
77
AVARIA NO
SISTEMA ABS
(se previsto)
(amarelo âmbar)
Ao rodar a chave na posição MARa luz
avisadora acende, mas deve apagar-se de-
pois de alguns segundos.
A luz avisadora acende (acompanhada da
mensagem + símbolo visualizadas no dis-
play) quando o sistema é ineficiente. Nes-
te caso o sistema de travagem mantém inal-
terada a própria eficácia, mas sem as po-
tencialidades oferecidas pelo sistema ABS.
Se aconselha muito cuidado, em particu-
lar de modo em todos os casos de aderên-
cia não ideal, é necessário, e dirija-se o quan-
to antes aos Serviços Autorizados Alfa Ro-
meo.
AVARIA EBD
(vermelha)
(amarelo âmbar)
O acendimento ao mesmo
tempo das luzes avisadoras
xe>(acompanhada da
mensagem + símbolo visuali-
zados no display) com o motor ligado, in-
dica uma anomalia do sistema EBD; neste
caso com travagens violentas se pode ter
um bloqueio precoce das rodas traseiras,
com a possibilidade de debandada.
Conduzindo com muito cuidado, alcançar
imediatamente o Serviço Autorizado Alfa Ro-
meo mais próximo para verificação do sis-
tema.
INTERVENÇÃO DO
INTERRUPTOR
INERCIAL DE CORTE
DE COMBUSTÍVEL
A mensagem + símbolo são visualizadas
no display quando o interruptor inercial de
corte de combustível intervém.
s>x
>
Se depois da visualização
da mensagem se sente o
cheiro de combustível ou se
percebem fugas do sistema de ali-
mentação, não reactivar o inte-
rruptor, para evitar riscos de incên-
dio.

CONHECIMENTO DO VEÍCULO
78

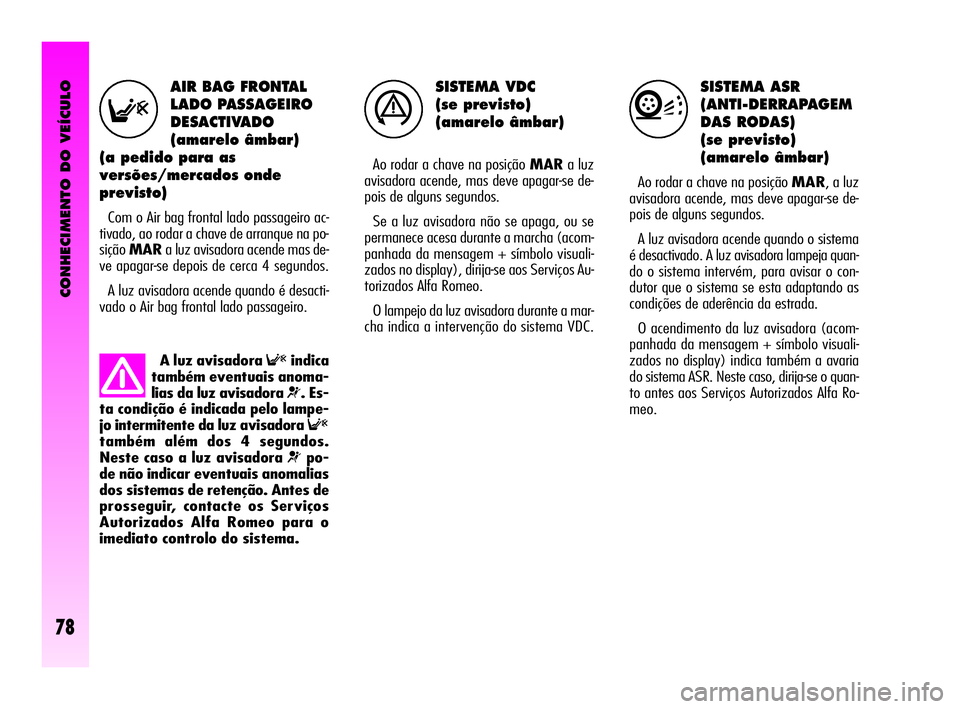

SISTEMA VDC
(se previsto)
(amarelo âmbar)
Ao rodar a chave na posição MARa luz
avisadora acende, mas deve apagar-se de-
pois de alguns segundos.
Se a luz avisadora não se apaga, ou se
permanece acesa durante a marcha (acom-
panhada da mensagem + símbolo visuali-
zados no display), dirija-se aos Serviços Au-
torizados Alfa Romeo.
O lampejo da luz avisadora durante a mar-
cha indica a intervenção do sistema VDC.
SISTEMA ASR
(ANTI-DERRAPAGEM
DAS RODAS)
(se previsto)
(amarelo âmbar)
Ao rodar a chave na posição MAR, a luz
avisadora acende, mas deve apagar-se de-
pois de alguns segundos.
A luz avisadora acende quando o sistema
é desactivado. A luz avisadora lampeja quan-
do o sistema intervém, para avisar o con-
dutor que o sistema se esta adaptando as
condições de aderência da estrada.
O acendimento da luz avisadora (acom-
panhada da mensagem + símbolo visuali-
zados no display) indica também a avaria
do sistema ASR. Neste caso, dirija-se o quan-
to antes aos Serviços Autorizados Alfa Ro-
meo.
AIR BAG FRONTAL
LADO PASSAGEIRO
DESACTIVADO
(amarelo âmbar)
(a pedido para as
versões/mercados onde
previsto)
Com o Air bag frontal lado passageiro ac-
tivado, ao rodar a chave de arranque na po-
siçãoMARa luz avisadora acende mas de-
ve apagar-se depois de cerca 4 segundos.
A luz avisadora acende quando é desacti-
vado o Air bag frontal lado passageiro.
FáV
A luz avisadora Findica
também eventuais anoma-
lias da luz avisadora
¬. Es-
ta condição é indicada pelo lampe-
jo intermitente da luz avisadora
F
também além dos 4 segundos.
Neste caso a luz avisadora
¬po-
de não indicar eventuais anomalias
dos sistemas de retenção. Antes de
prosseguir, contacte os Serviços
Autorizados Alfa Romeo para o
imediato controlo do sistema.
