Alfa Romeo MiTo 2008 Libretto Uso Manutenzione (in Italian)

180IN EMERGENZA
SOSTITUZIONE LAMPADA INTERNA
PLAFONIERA ANTERIORE
Per sostituire la lampada procedi come segue:
❍rimuovi la plafoniera A-fig. 31 agendo nei punti indicati dalle
frecce;
❍apri lo sportellino B-fig. 32 sostituisci le lampade C svincolan-
dole dai contatti laterali. Accertati poi che le nuove lampade
risultino correttamente bloccate tra i contatti stessi;
❍richiudi lo sportellino B-fig. 32 e fissa la plafoniera A-fig. 31
nella sua sede accertati dell’avvenuto bloccaggio.
PLAFONIERA BAGAGLIAIO
Per sostituire la lampada procedi come segue:
❍apri il bagagliaio ed estrai la plafoniera A-fig. 33 agendo nel
punto indicato dalla freccia;
fig. 31A0J0120m
fig. 32A0J0121m
fig. 33A0J0119m
159-196 Alfa MiTo 11-06-2008 9:50 Pagina 180

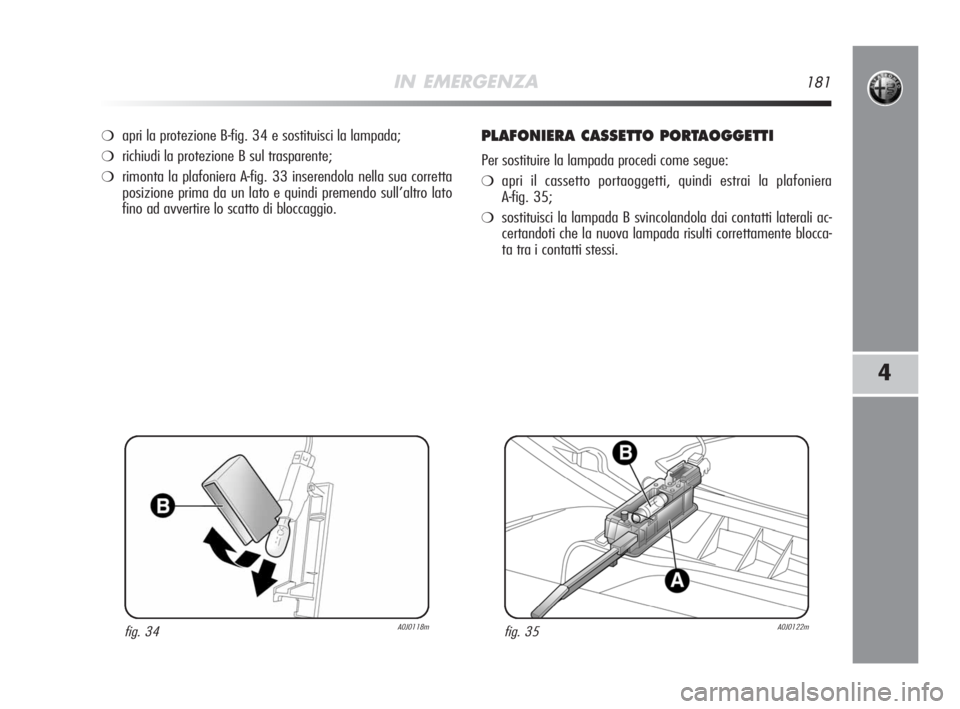

IN EMERGENZA181
4
❍apri la protezione B-fig. 34 e sostituisci la lampada;
❍richiudi la protezione B sul trasparente;
❍rimonta la plafoniera A-fig. 33 inserendola nella sua corretta
posizione prima da un lato e quindi premendo sull’altro lato
fino ad avvertire lo scatto di bloccaggio.
PLAFONIERA CASSETTO PORTAOGGETTI
Per sostituire la lampada procedi come segue:
❍apri il cassetto portaoggetti, quindi estrai la plafoniera
A-fig. 35;
❍sostituisci la lampada B svincolandola dai contatti laterali ac-
certandoti che la nuova lampada risulti correttamente blocca-
ta tra i contatti stessi.
fig. 34A0J0118mfig. 35A0J0122m
159-196 Alfa MiTo 11-06-2008 9:50 Pagina 181

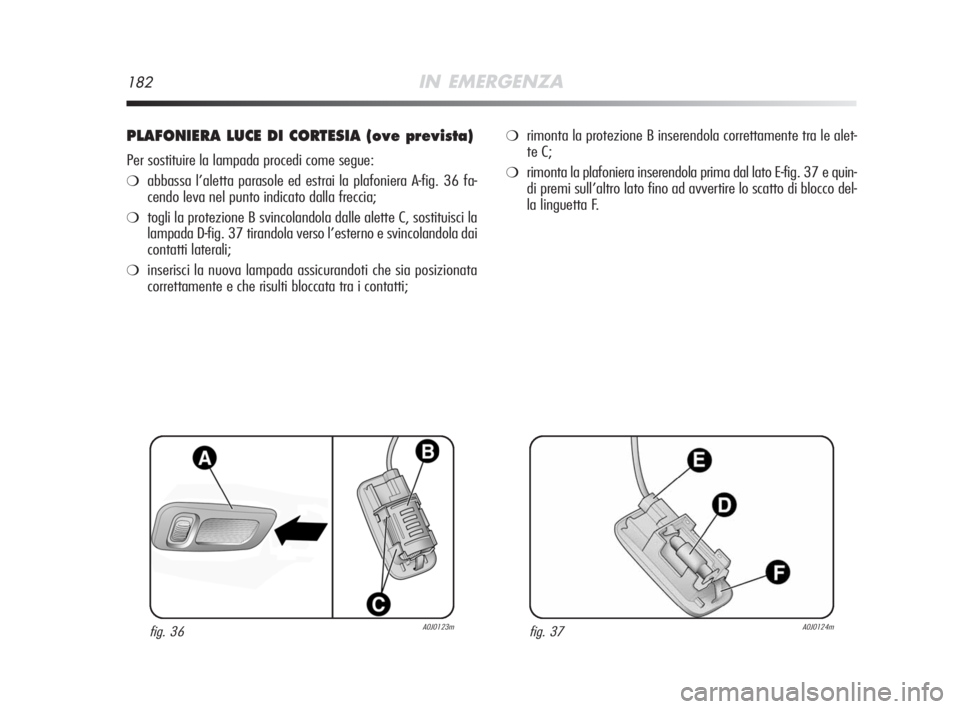

182IN EMERGENZA
PLAFONIERA LUCE DI CORTESIA (ove prevista)
Per sostituire la lampada procedi come segue:
❍abbassa l’aletta parasole ed estrai la plafoniera A-fig. 36 fa-
cendo leva nel punto indicato dalla freccia;
❍togli la protezione B svincolandola dalle alette C, sostituisci la
lampada D-fig. 37 tirandola verso l’esterno e svincolandola dai
contatti laterali;
❍inserisci la nuova lampada assicurandoti che sia posizionata
correttamente e che risulti bloccata tra i contatti;
❍rimonta la protezione B inserendola correttamente tra le alet-
te C;
❍rimonta la plafoniera inserendola prima dal lato E-fig. 37 e quin-
di premi sull’altro lato fino ad avvertire lo scatto di blocco del-
la linguetta F.
fig. 36A0J0123mfig. 37A0J0124m
159-196 Alfa MiTo 11-06-2008 9:50 Pagina 182

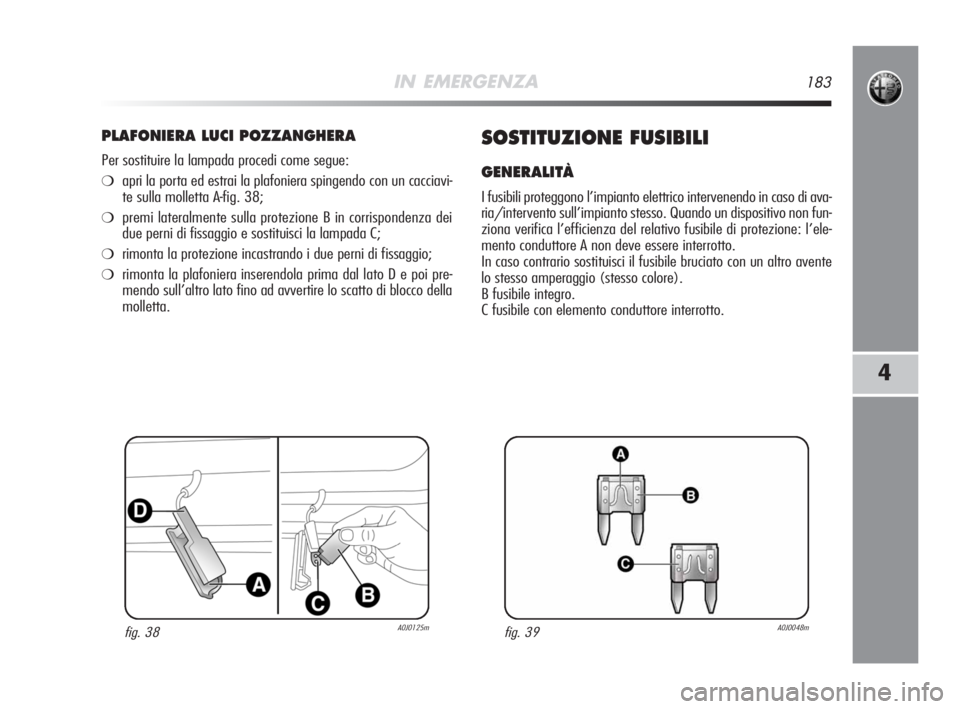

IN EMERGENZA183
4
PLAFONIERA LUCI POZZANGHERA
Per sostituire la lampada procedi come segue:
❍apri la porta ed estrai la plafoniera spingendo con un cacciavi-
te sulla molletta A-fig. 38;
❍premi lateralmente sulla protezione B in corrispondenza dei
due perni di fissaggio e sostituisci la lampada C;
❍rimonta la protezione incastrando i due perni di fissaggio;
❍rimonta la plafoniera inserendola prima dal lato D e poi pre-
mendo sull’altro lato fino ad avvertire lo scatto di blocco della
molletta.
SOSTITUZIONE FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettrico intervenendo in caso di ava-
ria/intervento sull’impianto stesso. Quando un dispositivo non fun-
ziona verifica l’efficienza del relativo fusibile di protezione: l’ele-
mento conduttore A non deve essere interrotto.
In caso contrario sostituisci il fusibile bruciato con un altro avente
lo stesso amperaggio (stesso colore).
B fusibile integro.
C fusibile con elemento conduttore interrotto.
fig. 39A0J0048mfig. 38A0J0125m
159-196 Alfa MiTo 11-06-2008 9:50 Pagina 183

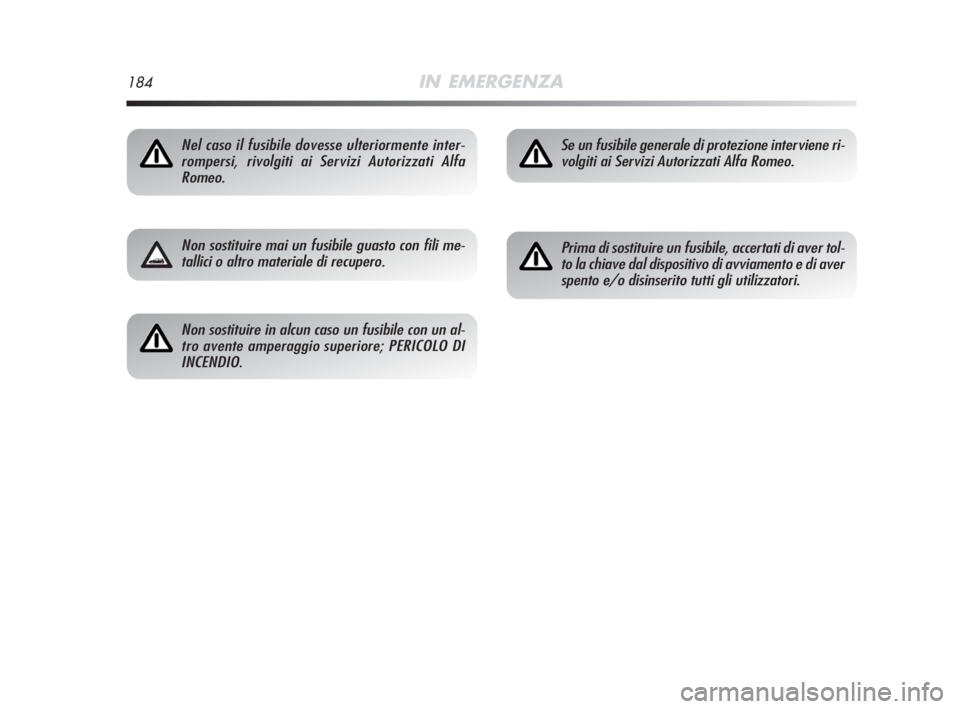

184IN EMERGENZA
Nel caso il fusibile dovesse ulteriormente inter-
rompersi, rivolgiti ai Servizi Autorizzati Alfa
Romeo.
Non sostituire mai un fusibile guasto con fili me-
tallici o altro materiale di recupero.
Non sostituire in alcun caso un fusibile con un al-
tro avente amperaggio superiore; PERICOLO DI
INCENDIO.
Se un fusibile generale di protezione interviene ri-
volgiti ai Servizi Autorizzati Alfa Romeo.
Prima di sostituire un fusibile, accertati di aver tol-
to la chiave dal dispositivo di avviamento e di aver
spento e/o disinserito tutti gli utilizzatori.
159-196 Alfa MiTo 11-06-2008 9:50 Pagina 184

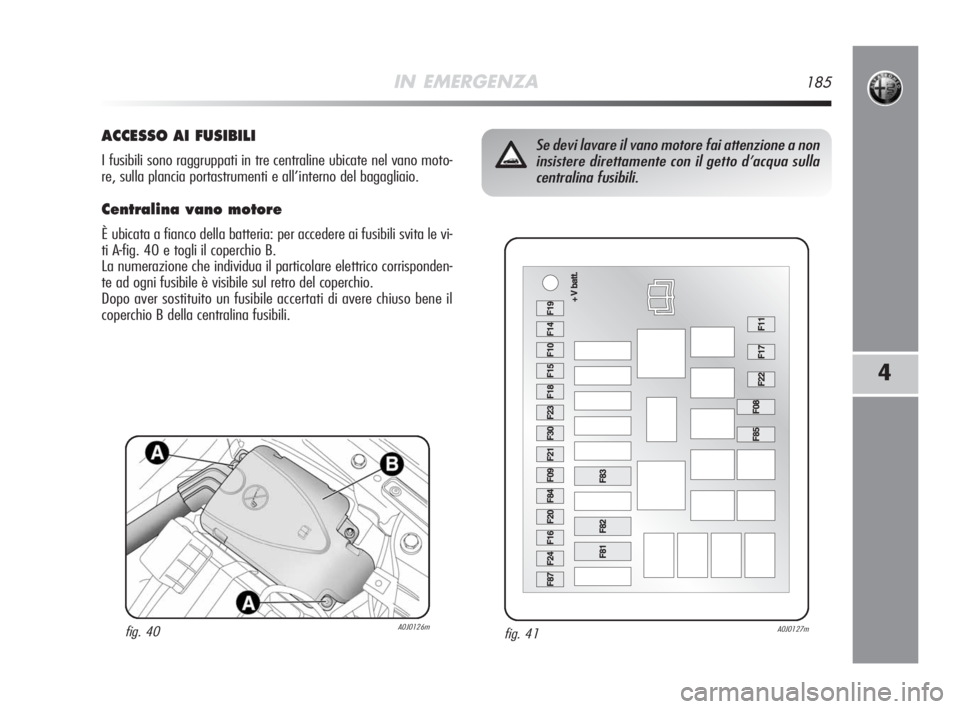

IN EMERGENZA185
4
fig. 41A0J0127m
Se devi lavare il vano motore fai attenzione a non
insistere direttamente con il getto d’acqua sulla
centralina fusibili.ACCESSO AI FUSIBILI
I fusibili sono raggruppati in tre centraline ubicate nel vano moto-
re, sulla plancia portastrumenti e all’interno del bagagliaio.
Centralina vano motore
È ubicata a fianco della batteria: per accedere ai fusibili svita le vi-
ti A-fig. 40 e togli il coperchio B.
La numerazione che individua il particolare elettrico corrisponden-
te ad ogni fusibile è visibile sul retro del coperchio.
Dopo aver sostituito un fusibile accertati di avere chiuso bene il
coperchio B della centralina fusibili.
fig. 40A0J0126m
159-196 Alfa MiTo 11-06-2008 9:50 Pagina 185

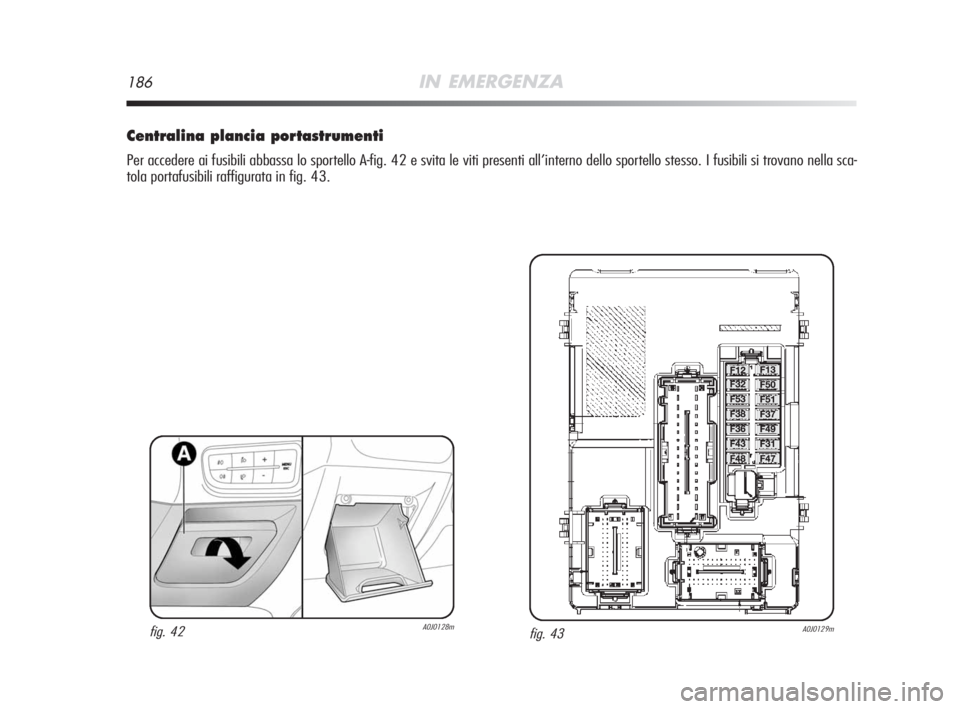

186IN EMERGENZA
Centralina plancia portastrumenti
Per accedere ai fusibili abbassa lo sportello A-fig. 42 e svita le viti presenti all’interno dello sportello stesso. I fusibili si trovano nella sca-
tola portafusibili raffigurata in fig. 43.
fig. 43A0J0129mfig. 42A0J0128m
159-196 Alfa MiTo 11-06-2008 9:50 Pagina 186

IN EMERGENZA187
4
Centralina bagagliaio

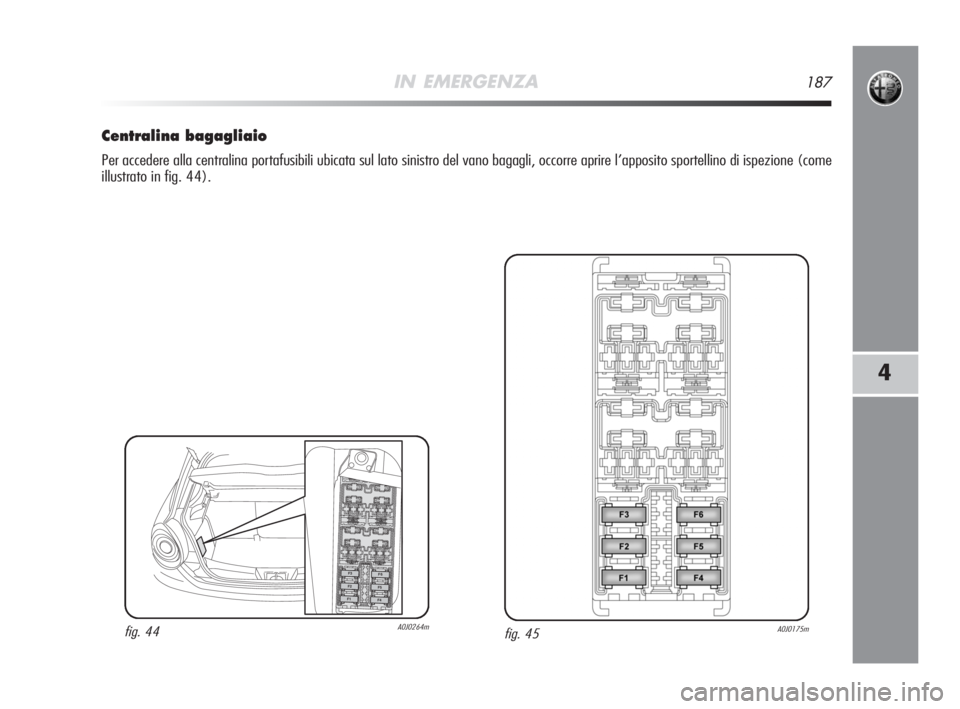

Per accedere alla centralina portafusibili ubicata sul lato sinistro del vano bagagli, occorre aprire l’apposito sportellino di ispezione (come
illustrato in fig. 44).
fig. 45A0J0175mfig. 44A0J0264m


159-196 Alfa MiTo 11-06-2008 9:50 Pagina 187

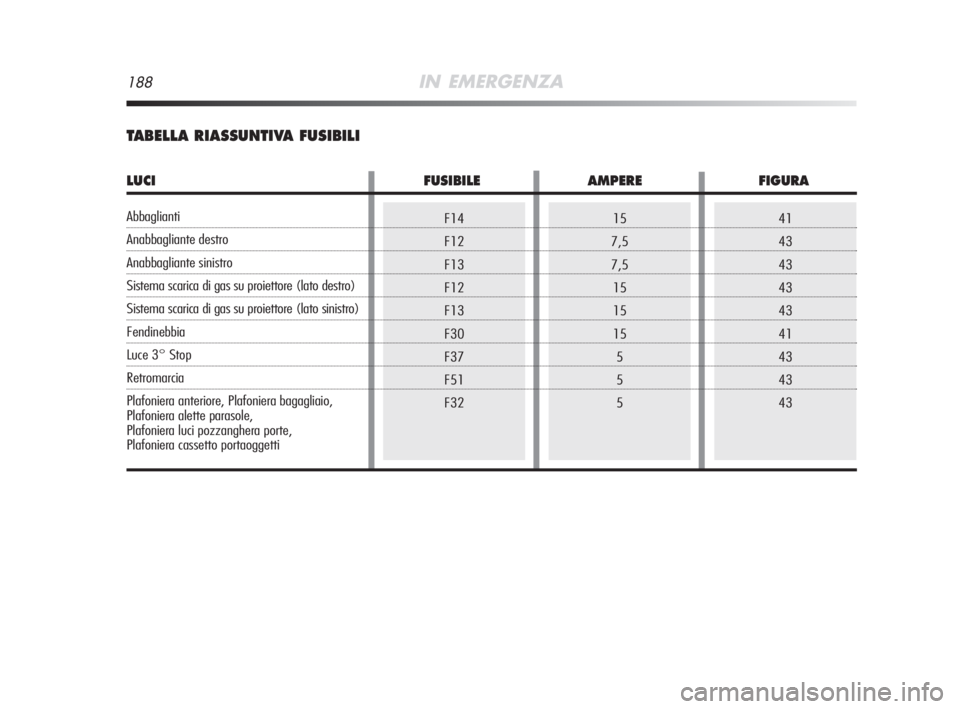

F14
F12
F13
F12
F13
F30
F37
F51
F32
188IN EMERGENZA
41
43
43
43
43
41
43
43
4315
7,5
7,5
15
15
15
5
5
5
TABELLA RIASSUNTIVA FUSIBILI
LUCI FUSIBILE AMPERE FIGURA
Abbaglianti
Anabbagliante destro
Anabbagliante sinistro
Sistema scarica di gas su proiettore (lato destro)
Sistema scarica di gas su proiettore (lato sinistro)
Fendinebbia
Luce 3° Stop
Retromarcia
Plafoniera anteriore, Plafoniera bagagliaio,
Plafoniera alette parasole,
Plafoniera luci pozzanghera porte,
Plafoniera cassetto portaoggetti
159-196 Alfa MiTo 11-06-2008 9:50 Pagina 188

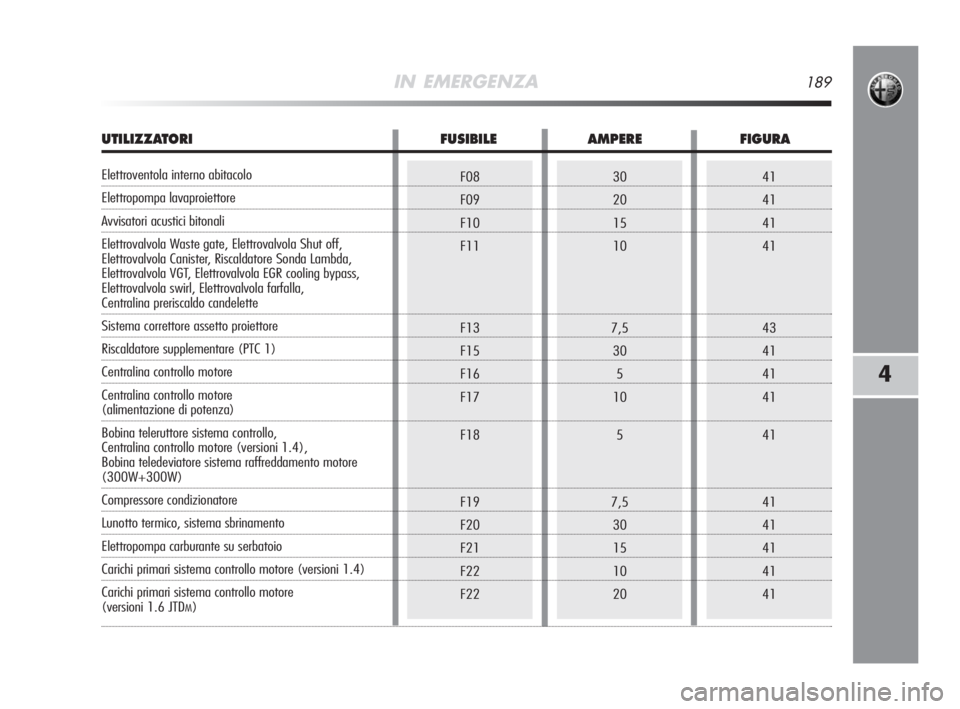

IN EMERGENZA189
41
41
41
41
43
41
41
41
41
41
41
41
41
41F08
F09
F10
F11
F13
F15
F16
F17
F18
F19
F20
F21
F22
F2230
20
15
10
7,5
30
5
10
5
7,5
30
15
10
20
UTILIZZATORI FUSIBILE AMPERE FIGURA
Elettroventola interno abitacolo
Elettropompa lavaproiettore
Avvisatori acustici bitonali
Elettrovalvola Waste gate, Elettrovalvola Shut off,
Elettrovalvola Canister, Riscaldatore Sonda Lambda,
Elettrovalvola VGT, Elettrovalvola EGR cooling bypass,
Elettrovalvola swirl, Elettrovalvola farfalla,
Centralina preriscaldo candelette
Sistema correttore assetto proiettore
Riscaldatore supplementare (PTC 1)
Centralina controllo motore
Centralina controllo motore
(alimentazione di potenza)
Bobina teleruttore sistema controllo,
Centralina controllo motore (versioni 1.4),
Bobina teledeviatore sistema raffreddamento motore
(300W+300W)
Compressore condizionatore
Lunotto termico, sistema sbrinamento
Elettropompa carburante su serbatoio
Carichi primari sistema controllo motore (versioni 1.4)
Carichi primari sistema controllo motore
(versioni 1.6 JTDM)
4
159-196 Alfa MiTo 11-06-2008 9:50 Pagina 189
