180EN CASO DE EMERGENCIA
SUBSTITUIÇÃO DA
LÂMPADA INTERNA
PLAFONIER ANTERIOR
Para substituir a lâmpada, proceder como indicado a seguir:
❍remover o plafonier A-fig. 31 actuando nos pontos indicados
pelas setas;
❍abrir a portinhola B-fig. 32 substituir as lâmpadas C despren-
dendo-as dos contactos laterais. Certicar-se portanto que as no-
vas lâmpadas resultem correctamente bloqueadas entre os pró-
prios contactos;
❍voltar a fechar a portinhola B-fig. 32 e fixar o plafonier A-fig.
31 na sua sede certificamdo-se do efectivo bloqueio.
PLAFONIER DA BAGAGEIRA
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a bagageira e extrair o plafonier A-fig. 33 actuando no
ponto indicado pela seta,
fig. 31A0J0120m
fig. 32A0J0121m
fig. 33A0J0119m

EN CASO DE EMERGENCIA181
4
❍abrir a protecção B-fig. 34 e substituir a lâmpada;
❍voltar a fechar a protecção B no transparente;
❍voltar a montar o plafonier A-fig. 33 introduzindo-o na sua co-
rrecta posição, primeiro de um lado e depois pressionando no
outro lado até sentir o ressalto de bloqueio.
PLAFONIER GAVETA PORTA-OBJECTOS
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a gaveta porta-objectos, a seguir extrair o plafonier
A-fig. 35;
❍substituir a lâmpada B desapertando-a dos contactos laterais
e certificando-se de que a nova lâmpada está correctamente
bloqueada entre os contactos;
fig. 34A0J0118mfig. 35A0J0122m

182EN CASO DE EMERGENCIA
PLAFONIER LUZ DE CORTESIA (se previsto)
Para substituir a lâmpada, proceder como indicado a seguir:
❍baixar a aleta pára-sol e extrair o plafonier A-fig. 36 fazendo
alavanca no ponto indicado da seta;
❍retirar a protecção B desprendendo-a das aletas C, substituir a
lâmpada D-fig. 37 puxando-a para o exterior e desprenden-
do-a dos contactos laterais;
❍inserir a nova lâmpada assegurando-se que esteja posiciona-
da correctamente e que resulte bloqueada entre os contactos;
❍voltar a montar a protecção B inserindo-a correctamente en-
tre as aletas C;
❍remontar o plafonier introduzindo-o primeiro do lado E-fig. 37
e a seguir premir no outro lado até sentir o ressalto de bloqueio
da lingueta F.
fig. 36A0J0123mfig. 37A0J0124m

EN CASO DE EMERGENCIA183
4

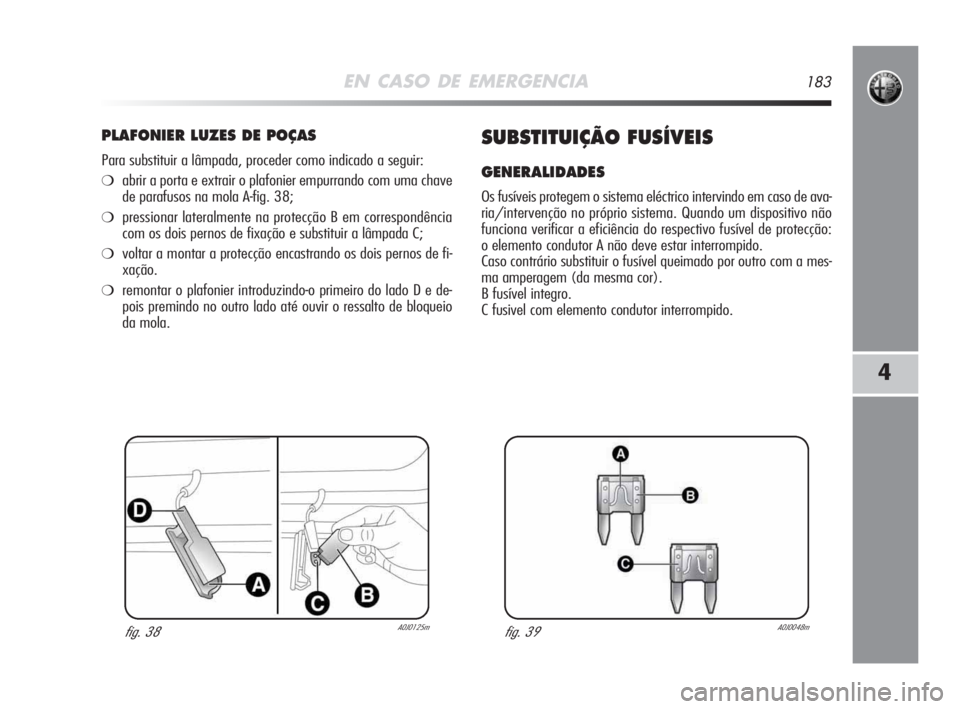

PLAFONIER LUZES DE POÇAS
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a porta e extrair o plafonier empurrando com uma chave
de parafusos na mola A-fig. 38;
❍pressionar lateralmente na protecção B em correspondência
com os dois pernos de fixação e substituir a lâmpada C;
❍voltar a montar a protecção encastrando os dois pernos de fi-
xação.
❍remontar o plafonier introduzindo-o primeiro do lado D e de-
pois premindo no outro lado até ouvir o ressalto de bloqueio
da mola.
SUBSTITUIÇÃO FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema eléctrico intervindo em caso de ava-
ria/intervenção no próprio sistema. Quando um dispositivo não
funciona verificar a eficiência do respectivo fusível de protecção:
o elemento condutor A não deve estar interrompido.
Caso contrário substituir o fusível queimado por outro com a mes-
ma amperagem (da mesma cor).
B fusível integro.
C fusivel com elemento condutor interrompido.
fig. 39A0J0048mfig. 38A0J0125m

184EN CASO DE EMERGENCIA
Caso o fusivel se interrompesse ulteriormente, di-
rigir-se aos Serviços Autorizados Alfa Romeo.
Não substituir nunca um fusivel avariado com fi-
lamentos metálicos ou outro material de recupe-
ração.
Não substituir em caso algum um fusivel por um
outro com amperagem superior; PERIGO DE
INCÊNDIO.
Se um fusivel geral de protecção intervém dirigir-
se aos Serviços Autorizados Alfa Romeo.
Antes de substituir um fusivel, certifique-se de ter
retirado a chave do dispositivo de arranque e de
ter desligado e/ou desactivado todos os utiliza-
dores.

EN CASO DE EMERGENCIA185
4
fig. 41A0J0127m
Se tiver de lavar o vão do motor ter cuidado para
não incidir directamente com o jacto de água na
centralina de fusiveis.ACESSO AOS FUSÍVEIS
Os fusiveis são agrupados em três centralinas localizadas no vão do
motor, no tablier porta-instrumentos e no interior da bagageira.
Centralina do vão do motor
Está situada ao lado da bateria: para aceder aos fusiveis desaper-
tar os parafusos A-fig. 40 e retirar a tampa B.
A numeração que identifica o componente eléctrico corresponden-
te a cada fusível é visivel na parte de trás da tampa.
Depois de ter substituido um fusivel certificar-se de ter fechado bem
a tampa B da centralina de fusiveis.
fig. 40A0J0126m

186EN CASO DE EMERGENCIA
Centralina do tablier porta-instrumentos
Para aceder aos fusíveis, baixar a tampa A-fig. 42 e desapertar os parafusos presentes no interior da mesma tampa. Os fusiveis encon-
tram-se na caixa porta-fusiveis representada na fig. 43.
fig. 43A0J0129mfig. 42A0J0128m

EN CASO DE EMERGENCIA187
4
Centralina da bagageira
Para ter acesso à centralina porta-fusíveis situada no lado esquerdo da bagageira, é necessário abrir a portinhola de inspecção (como
ilustrado na fig. 44).
fig. 45A0J0175mfig. 44A0J0264m



F14
F12
F13
F12
F13
F30
F37
F51
F32
188EN CASO DE EMERGENCIA
41
43
43
43
43
41
43
43
4315
7,5
7,5
15
15
15
5
5
5
TABELA DE RESUMO DOS FUSÍVEIS
LUZES FUSÍVEL AMPÉRE FIGURA
Faróis de máximos
Farol de médios direito
Farol de médios esquerdo
Sistema de descarga de gás no farol (lado direito)
Sistema de descarga de gás no farol (lado esquerdo)
Faróis de nevoeiro
Luz de 3º Stop
Marcha-atrás
Plafonier anterior, Plafonier da bagageira,
Plafonier pálas de sol,
Plafonier luzes de poças portas,
Plafonier gaveta porta-objectos

EN CASO DE EMERGENCIA189
41
41
41
41
43
41
41
41
41
41
41
41
41
41F08
F09
F10
F11
F13
F15
F16
F17
F18
F19
F20
F21
F22
F2215
20
15
10
7,5
30
5
10
5
7,5
30
15
15
20
4

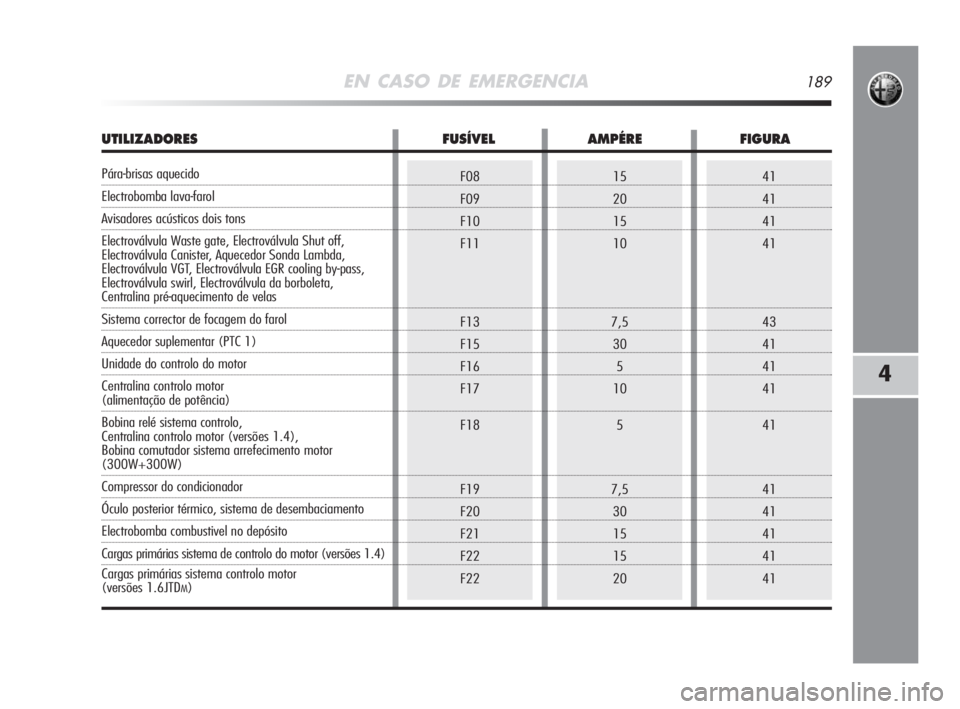

UTILIZADORES FUSÍVEL AMPÉRE FIGURA
Pára-brisas aquecido
Electrobomba lava-farol
Avisadores acústicos dois tons
Electroválvula Waste gate, Electroválvula Shut off,
Electroválvula Canister, Aquecedor Sonda Lambda,
Electroválvula VGT, Electroválvula EGR cooling by-pass,
Electroválvula swirl, Electroválvula da borboleta,
Centralina pré-aquecimento de velas
Sistema corrector de focagem do farol
Aquecedor suplementar (PTC 1)
Unidade do controlo do motor
Centralina controlo motor
(alimentação de potência)
Bobina relé sistema controlo,
Centralina controlo motor (versões 1.4),
Bobina comutador sistema arrefecimento motor
(300W+300W)
Compressor do condicionador
Óculo posterior térmico, sistema de desembaciamento
Electrobomba combustivel no depósito
Cargas primárias sistema de controlo do motor (versões 1.4)
Cargas primárias sistema controlo motor
(versões 1.6JTDM)
