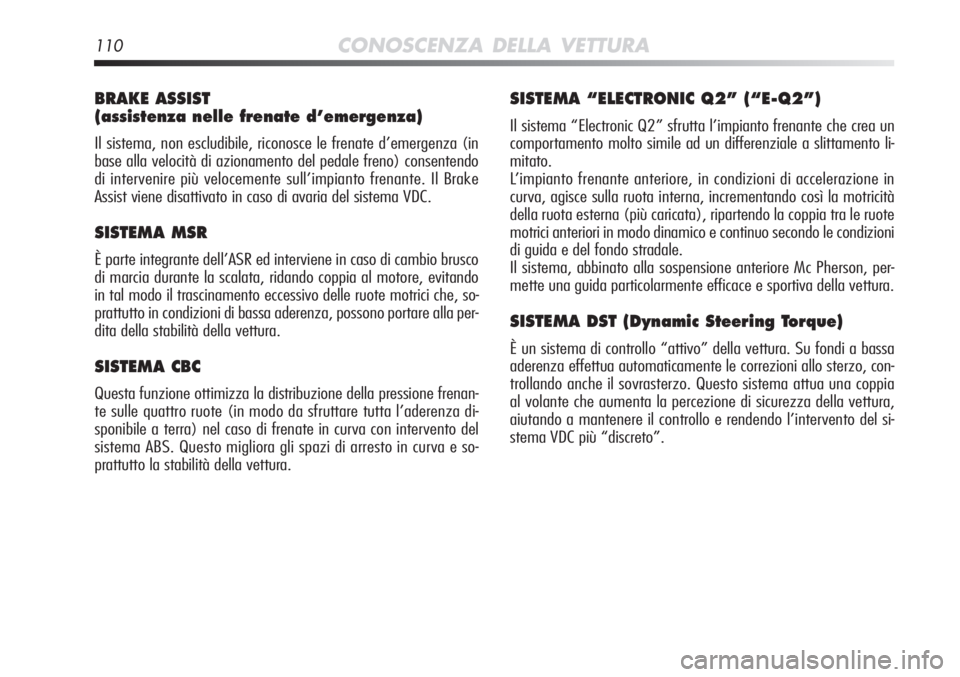

110CONOSCENZA DELLA VETTURA
BRAKE ASSIST
(assistenza nelle frenate d’emergenza)
Il sistema, non escludibile, riconosce le frenate d’emergenza (in
base alla velocità di azionamento del pedale freno) consentendo
di intervenire più velocemente sull’impianto frenante. Il Brake
Assist viene disattivato in caso di avaria del sistema VDC.
SISTEMA MSR
È parte integrante dell’ASR ed interviene in caso di cambio brusco
di marcia durante la scalata, ridando coppia al motore, evitando
in tal modo il trascinamento eccessivo delle ruote motrici che, so-
prattutto in condizioni di bassa aderenza, possono portare alla per-
dita della stabilità della vettura.
SISTEMA CBC
Questa funzione ottimizza la distribuzione della pressione frenan-
te sulle quattro ruote (in modo da sfruttare tutta l’aderenza di-
sponibile a terra) nel caso di frenate in curva con intervento del
sistema ABS. Questo migliora gli spazi di arresto in curva e so-
prattutto la stabilità della vettura.
SISTEMA “ELECTRONIC Q2” (“E-Q2”)
Il sistema “Electronic Q2” sfrutta l’impianto frenante che crea un
comportamento molto simile ad un differenziale a slittamento li-
mitato.
L’impianto frenante anteriore, in condizioni di accelerazione in
curva, agisce sulla ruota interna, incrementando così la motricità
della ruota esterna (più caricata), ripartendo la coppia tra le ruote
motrici anteriori in modo dinamico e continuo secondo le condizioni
di guida e del fondo stradale.
Il sistema, abbinato alla sospensione anteriore Mc Pherson, per-
mette una guida particolarmente efficace e sportiva della vettura.
SISTEMA DST (Dynamic Steering Torque)
È un sistema di controllo “attivo” della vettura. Su fondi a ba\
ssa
aderenza effettua automaticamente le correzioni allo sterzo, con-
trollando anche il sovrasterzo. Questo sistema attua una coppia
al volante che aumenta la percezione di sicurezza della vettura,
aiutando a mantenere il controllo e rendendo l’intervento del si-
stema VDC più “discreto”.

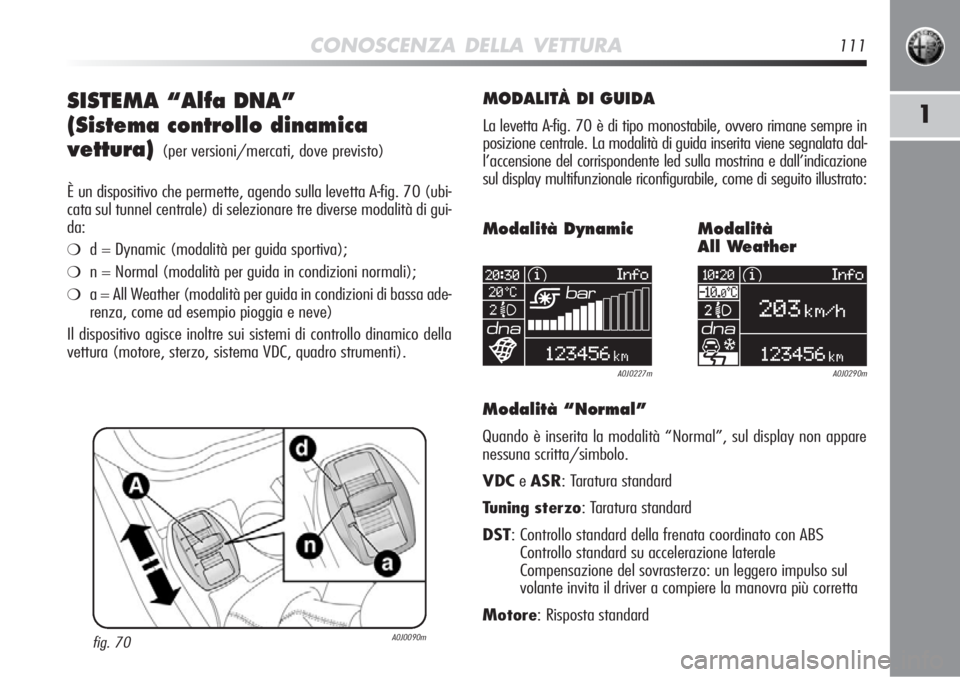

CONOSCENZA DELLA VETTURA111
1SISTEMA “Alfa DNA”
(Sistema controllo dinamica
vettura)
(per versioni/mercati, dove previsto)
È un dispositivo che permette, agendo sulla levetta A-fig. 70 (ubi-
cata sul tunnel centrale) di selezionare tre diverse modalità di gui\
-
da:
❍d = Dynamic (modalità per guida sportiva);
❍n = Normal (modalità per guida in condizioni normali);
❍a = All Weather (modalità per guida in condizioni di bassa ade-
renza, come ad esempio pioggia e neve)
Il dispositivo agisce inoltre sui sistemi di controllo dinamico della
vettura (motore, sterzo, sistema VDC, quadro strumenti).
fig. 70A0J0090m
MODALITÀ DI GUIDA
La levetta A-fig. 70 è di tipo monostabile, ovvero rimane sempre in
posizione centrale. La modalità di guida inserita viene segnalata dal\
-
l’accensione del corrispondente led sulla mostrina e dall’indicazione
sul display multifunzionale riconfigurabile, come di seguito illustrato:\
A0J0227mA0J0290m
Modalità Dynamic Modalità All Weather
Modalità “Normal”
Quando è inserita la modalità “Normal”, sul display non appare
nessuna scritta/simbolo.
VDC eASR: Taratura standard
Tuning sterzo: Taratura standard
DST: Controllo standard della frenata coordinato con ABS Controllo standard su accelerazione laterale
Compensazione del sovrasterzo: un leggero impulso sul
volante invita il driver a compiere la manovra più corretta
Motore: Risposta standard

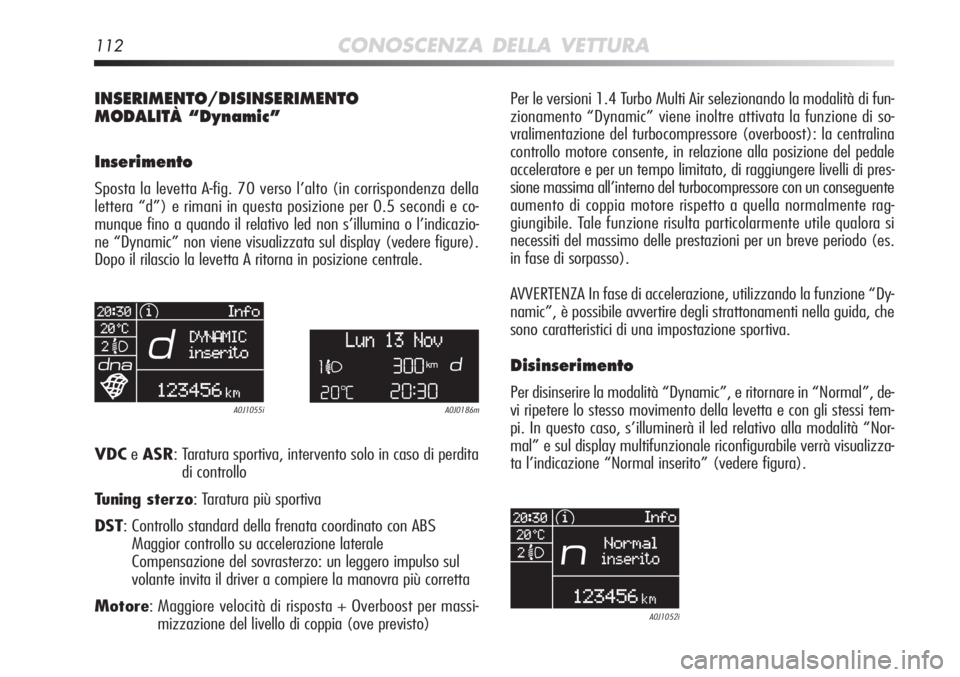

112CONOSCENZA DELLA VETTURA
INSERIMENTO/DISINSERIMENTO
MODALITÀ “Dynamic”
Inserimento
Sposta la levetta A-fig. 70 verso l’alto (in corrispondenza della
lettera “d”) e rimani in questa posizione per 0.5 secondi e co-
munque fino a quando il relativo led non s’illumina o l’indicazio-\
ne “Dynamic” non viene visualizzata sul display (vedere figure).\
Dopo il rilascio la levetta A ritorna in posizione centrale.
A0J0186mA0J1055i
VDCeASR: Taratura sportiva, intervento solo in caso di perdita
di controllo
Tuning sterzo: Taratura più sportiva
DST: Controllo standard della frenata coordinato con ABS Maggior controllo su accelerazione laterale
Compensazione del sovrasterzo: un leggero impulso sul
volante invita il driver a compiere la manovra più corretta
Motore: Maggiore velocità di risposta + Overboost per massi- mizzazione del livello di coppia (ove previsto) Per le versioni 1.4 Turbo Multi Air selezionando la modalità di fun-
zionamento “Dynamic” viene inoltre attivata la funzione di so-
vralimentazione del turbocompressore (overboost): la centralina
controllo motore consente, in relazione alla posizione del pedale
acceleratore e per un tempo limitato, di raggiungere livelli di pres-
sione massima all’interno del turbocompressore con un conseguente
aumento di coppia motore rispetto a quella normalmente rag-
giungibile. Tale funzione risulta particolarmente utile qualora si
necessiti del massimo delle prestazioni per un breve periodo (es.
in fase di sorpasso).
AVVERTENZA In fase di accelerazione, utilizzando la funzione “Dy-
namic”, è possibile avvertire degli strattonamenti nella guida, che
sono caratteristici di una impostazione sportiva.
Disinserimento
Per disinserire la modalità “Dynamic”, e ritornare in “Normal”, de-
vi ripetere lo stesso movimento della levetta e con gli stessi tem-
pi. In questo caso, s’illuminerà il led relativo alla modalità \
“Nor-
mal” e sul display multifunzionale riconfigurabile verrà visualizza-
ta l’indicazione “Normal inserito” (vedere figura).
A0J1052i

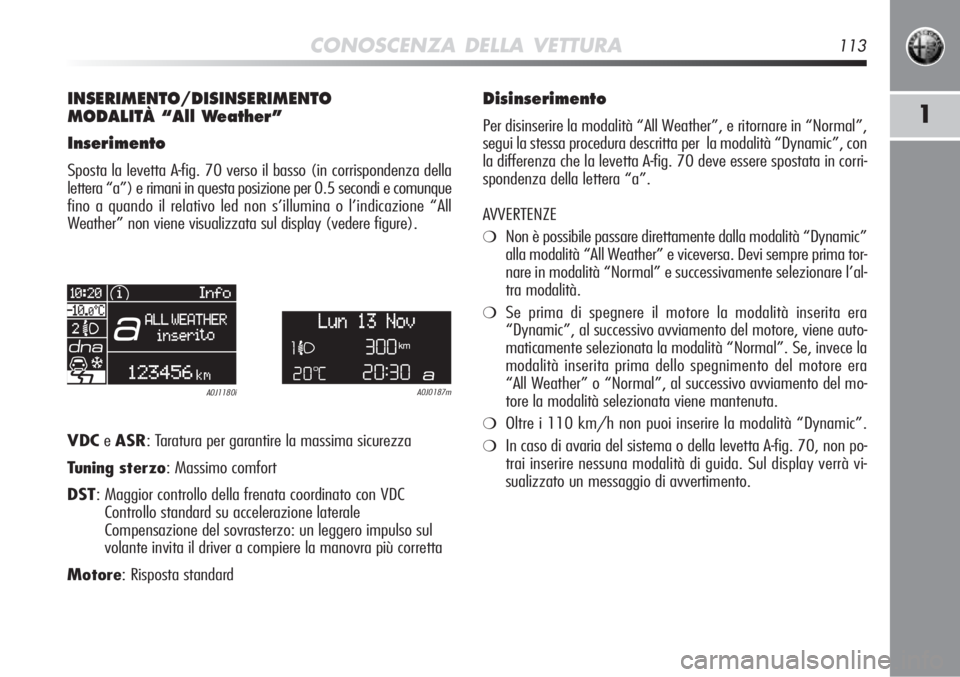

CONOSCENZA DELLA VETTURA113
1
INSERIMENTO/DISINSERIMENTO
MODALITÀ “All Weather”
Inserimento
Sposta la levetta A-fig. 70 verso il basso (in corrispondenza della
lettera “a”) e rimani in questa posizione per 0.5 secondi e comun\
que
fino a quando il relativo led non s’illumina o l’indicazione “A\
ll
Weather” non viene visualizzata sul display (vedere figure).
A0J0187mA0J1180i
VDCeASR: Taratura per garantire la massima sicurezza
Tuning sterzo: Massimo comfort
DST: Maggior controllo della frenata coordinato con VDC Controllo standard su accelerazione laterale
Compensazione del sovrasterzo: un leggero impulso sul
volante invita il driver a compiere la manovra più corretta
Motore: Risposta standard
Disinserimento
Per disinserire la modalità “All Weather”, e ritornare in “Normal”,
segui la stessa procedura descritta per la modalità “Dynamic”,\
con
la differenza che la levetta A-fig. 70 deve essere spostata in corri-
spondenza della lettera “a”.
AVVERTENZE
❍Non è possibile passare direttamente dalla modalità “Dynamic”\
alla modalità “All Weather” e viceversa. Devi sempre prima tor-
nare in modalità “Normal” e successivamente selezionare l’al-
tra modalità.
❍Se prima di spegnere il motore la modalità inserita era
“Dynamic”, al successivo avviamento del motore, viene auto-
maticamente selezionata la modalità “Normal”. Se, invece la
modalità inserita prima dello spegnimento del motore era
“All Weather” o “Normal”, al successivo avviamento del mo-
tore la modalità selezionata viene mantenuta.
❍Oltre i 110 km/h non puoi inserire la modalità “Dynamic”.
❍In caso di avaria del sistema o della levetta A-fig. 70, non po-
trai inserire nessuna modalità di guida. Sul display verrà vi-
sualizzato un messaggio di avvertimento.

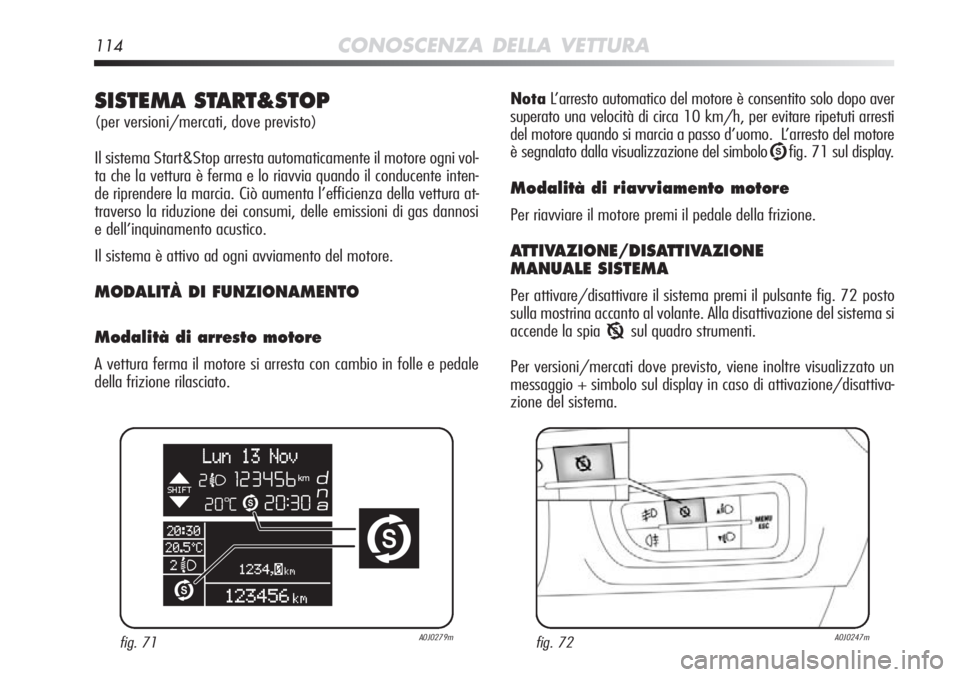

114CONOSCENZA DELLA VETTURA
NotaL’arresto automatico del motore è consentito solo dopo aver
superato una velocità di circa 10 km/h, per evitare ripetuti arresti
del motore quando si marcia a passo d’uomo. L’arresto del motore
è segnalato dalla visualizzazione del simbolo
Ufig. 71 sul display.
Modalità di riavviamento motore
Per riavviare il motore premi il pedale della frizione.
ATTIVAZIONE/DISATTIVAZIONE
MANUALE SISTEMA
Per attivare/disattivare il sistema premi il pulsante fig. 72 posto
sulla mostrina accanto al volante. Alla disattivazione del sistema si
accende la spia
Tsul quadro strumenti.
Per versioni/mercati dove previsto, viene inoltre visualizzato un
messaggio + simbolo sul display in caso di attivazione/disattiva-
zione del sistema.
SISTEMA START&STOP
(per versioni/mercati, dove previsto)
Il sistema Start&Stop arresta automaticamente il motore ogni vol-
ta che la vettura è ferma e lo riavvia quando il conducente inten-
de riprendere la marcia. Ciò aumenta l’efficienza della vettura at\
-
traverso la riduzione dei consumi, delle emissioni di gas dannosi
e dell’inquinamento acustico.
Il sistema è attivo ad ogni avviamento del motore.
MODALITÀ DI FUNZIONAMENTO
Modalità di arresto motore
A vettura ferma il motore si arresta con cambio in folle e pedale
della frizione rilasciato.
fig. 71A0J0279mfig. 72A0J0247m

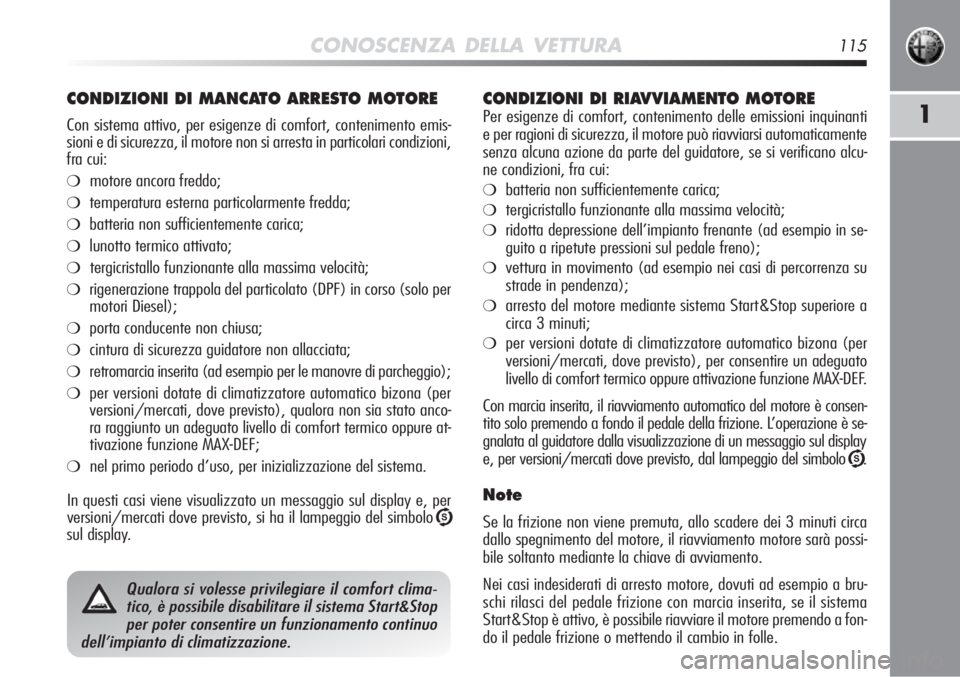

CONOSCENZA DELLA VETTURA115
1
CONDIZIONI DI MANCATO ARRESTO MOTORE
Con sistema attivo, per esigenze di comfort, contenimento emis-
sioni e di sicurezza, il motore non si arresta in particolari condizioni,
fra cui:
❍motore ancora freddo;
❍temperatura esterna particolarmente fredda;
❍batteria non sufficientemente carica;
❍lunotto termico attivato;
❍tergicristallo funzionante alla massima velocità;
❍rigenerazione trappola del particolato (DPF) in corso (solo per
motori Diesel);
❍porta conducente non chiusa;
❍cintura di sicurezza guidatore non allacciata;
❍retromarcia inserita (ad esempio per le manovre di parcheggio);
❍per versioni dotate di climatizzatore automatico bizona (per
versioni/mercati, dove previsto), qualora non sia stato anco-
ra raggiunto un adeguato livello di comfort termico oppure at-
tivazione funzione MAX-DEF;
❍nel primo periodo d’uso, per inizializzazione del sistema.
In questi casi viene visualizzato un messaggio sul display e, per
versioni/mercati dove previsto, si ha il lampeggio del simbolo
U
sul display.
CONDIZIONI DI RIAVVIAMENTO MOTORE
Per esigenze di comfort, contenimento delle emissioni inquinanti
e per ragioni di sicurezza, il motore può riavviarsi automaticamente
senza alcuna azione da parte del guidatore, se si verificano alcu-
ne condizioni, fra cui:
❍batteria non sufficientemente carica;
❍tergicristallo funzionante alla massima velocità;
❍ridotta depressione dell’impianto frenante (ad esempio in se-
guito a ripetute pressioni sul pedale freno);
❍vettura in movimento (ad esempio nei casi di percorrenza su
strade in pendenza);
❍arresto del motore mediante sistema Start&Stop superiore a
circa 3 minuti;
❍per versioni dotate di climatizzatore automatico bizona (per
versioni/mercati, dove previsto), per consentire un adeguato
livello di comfort termico oppure attivazione funzione MAX-DEF.
Con marcia inserita, il riavviamento automatico del motore è consen-
tito solo premendo a fondo il pedale della frizione. L’operazione è se-
gnalata al guidatore dalla visualizzazione di un messaggio sul display
e, per versioni/mercati dove previsto, dal lampeggio del simbolo
U.
Note
Se la frizione non viene premuta, allo scadere dei 3 minuti circa
dallo spegnimento del motore, il riavviamento motore sarà possi-
bile soltanto mediante la chiave di avviamento.
Nei casi indesiderati di arresto motore, dovuti ad esempio a bru-
schi rilasci del pedale frizione con marcia inserita, se il sistema
Start&Stop è attivo, è possibile riavviare il motore premendo a fon-
do il pedale frizione o mettendo il cambio in folle.
Qualora si volesse privilegiare il comfort clima- tico, è possibile disabilitare il sistema Start&Stopper poter consentire un funzionamento continuo
dell’impianto di climatizzazione.

116CONOSCENZA DELLA VETTURA

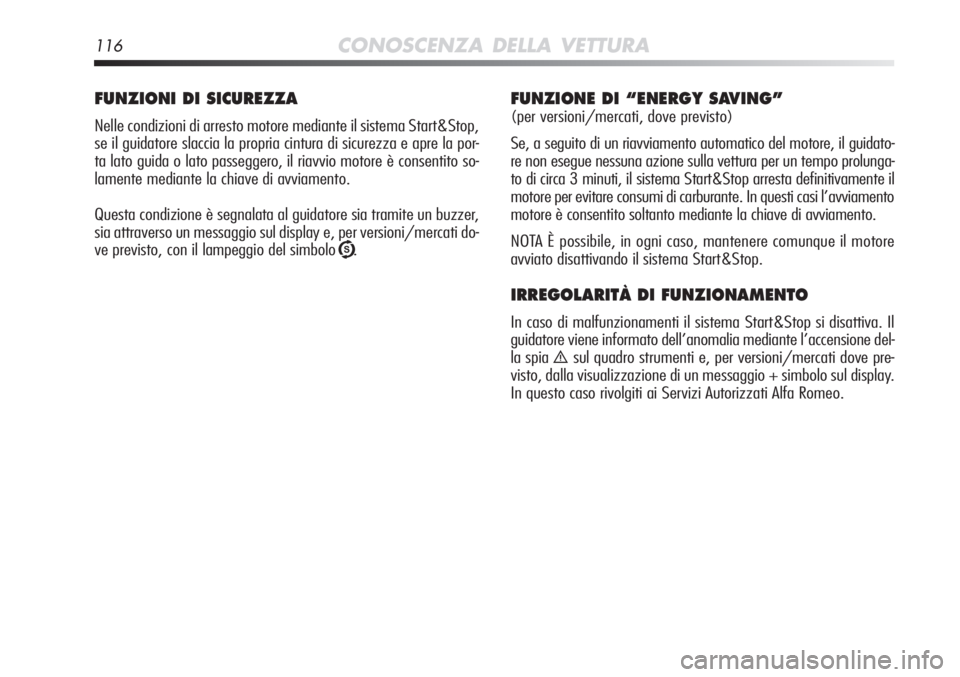

FUNZIONI DI SICUREZZA
Nelle condizioni di arresto motore mediante il sistema Start&Stop,
se il guidatore slaccia la propria cintura di sicurezza e apre la por-
ta lato guida o lato passeggero, il riavvio motore è consentito so-
lamente mediante la chiave di avviamento.
Questa condizione è segnalata al guidatore sia tramite un buzzer,
sia attraverso un messaggio sul display e, per versioni/mercati do-
ve previsto, con il lampeggio del simbolo
U.
FUNZIONE DI “ENERGY SAVING”
(per versioni/mercati, dove previsto)
Se, a seguito di un riavviamento automatico del motore, il guidato-
re non esegue nessuna azione sulla vettura per un tempo prolunga-
to di circa 3 minuti, il sistema Start&Stop arresta definitivamente il
motore per evitare consumi di carburante. In questi casi l’avviamento\
motore è consentito soltanto mediante la chiave di avviamento.
NOTA È possibile, in ogni caso, mantenere comunque il motore
avviato disattivando il sistema Start&Stop.
IRREGOLARITÀ DI FUNZIONAMENTO
In caso di malfunzionamenti il sistema Start&Stop si disattiva. Il
guidatore viene informato dell’anomalia mediante l’accensione del-
la spia
èsul quadro strumenti e, per versioni/mercati dove pre-
visto, dalla visualizzazione di un messaggio + simbolo sul display.
In questo caso rivolgiti ai Servizi Autorizzati Alfa Romeo.

CONOSCENZA DELLA VETTURA117
1

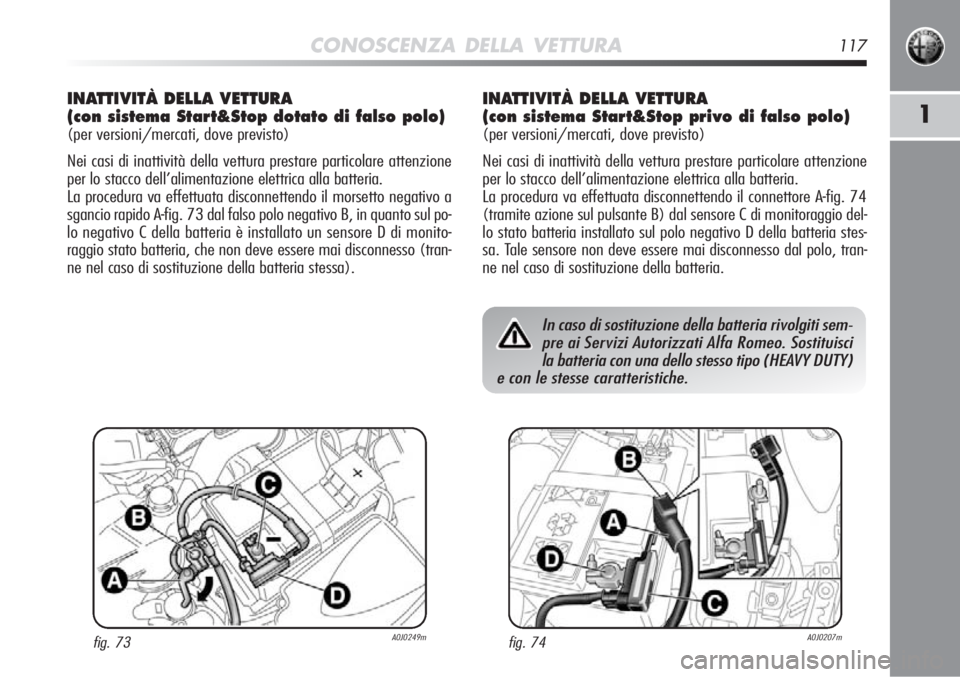

INATTIVITÀ DELLA VETTURA
(con sistema Start&Stop dotato di falso polo)
(per versioni/mercati, dove previsto)
Nei casi di inattività della vettura prestare particolare attenzione
per lo stacco dell’alimentazione elettrica alla batteria.
La procedura va effettuata disconnettendo il morsetto negativo a
sgancio rapido A-fig. 73 dal falso polo negativo B, in quanto sul po-
lo negativo C della batteria è installato un sensore D di monito-
raggio stato batteria, che non deve essere mai disconnesso (tran-
ne nel caso di sostituzione della batteria stessa).
fig. 73A0J0249m
In caso di sostituzione della batteria rivolgiti sem-pre ai Servizi Autorizzati Alfa Romeo. Sostituiscila batteria con una dello stesso tipo (HEAVY DUTY)
e con le stesse caratteristiche.
fig. 74A0J0207m
INATTIVITÀ DELLA VETTURA
(con sistema Start&Stop privo di falso polo)
(per versioni/mercati, dove previsto)
Nei casi di inattività della vettura prestare particolare attenzione
per lo stacco dell’alimentazione elettrica alla batteria.
La procedura va effettuata disconnettendo il connettore A-fig. 74
(tramite azione sul pulsante B) dal sensore C di monitoraggio del-
lo stato batteria installato sul polo negativo D della batteria stes-
sa. Tale sensore non deve essere mai disconnesso dal polo, tran-
ne nel caso di sostituzione della batteria.

118CONOSCENZA DELLA VETTURA

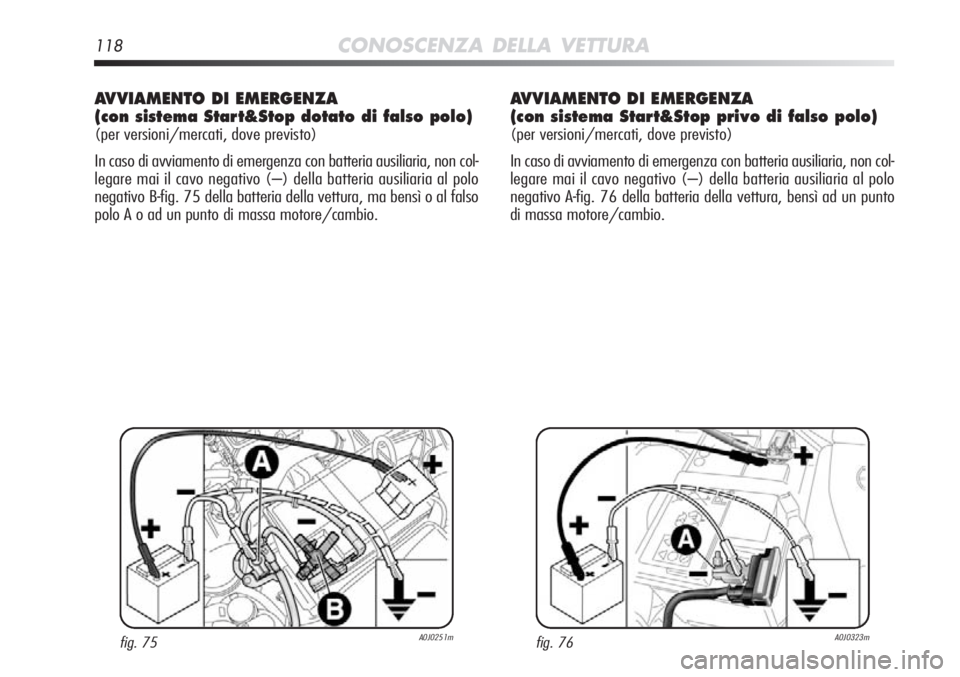

AVVIAMENTO DI EMERGENZA
(con sistema Start&Stop dotato di falso polo)
(per versioni/mercati, dove previsto)
In caso di avviamento di emergenza con batteria ausiliaria, non col-
legare mai il cavo negativo (–) della batteria ausiliaria al polo
negativo B-fig. 75 della batteria della vettura, ma bensì o al falso
polo A o ad un punto di massa motore/cambio.
fig. 75A0J0251m
AVVIAMENTO DI EMERGENZA
(con sistema Start&Stop privo di falso polo)
(per versioni/mercati, dove previsto)
In caso di avviamento di emergenza con batteria ausiliaria, non col-
legare mai il cavo negativo (–) della batteria ausiliaria al polo
negativo A-fig. 76 della batteria della vettura, bensì ad un punto
di massa motore/cambio.
fig. 76A0J0323m

CONOSCENZA DELLA VETTURA119

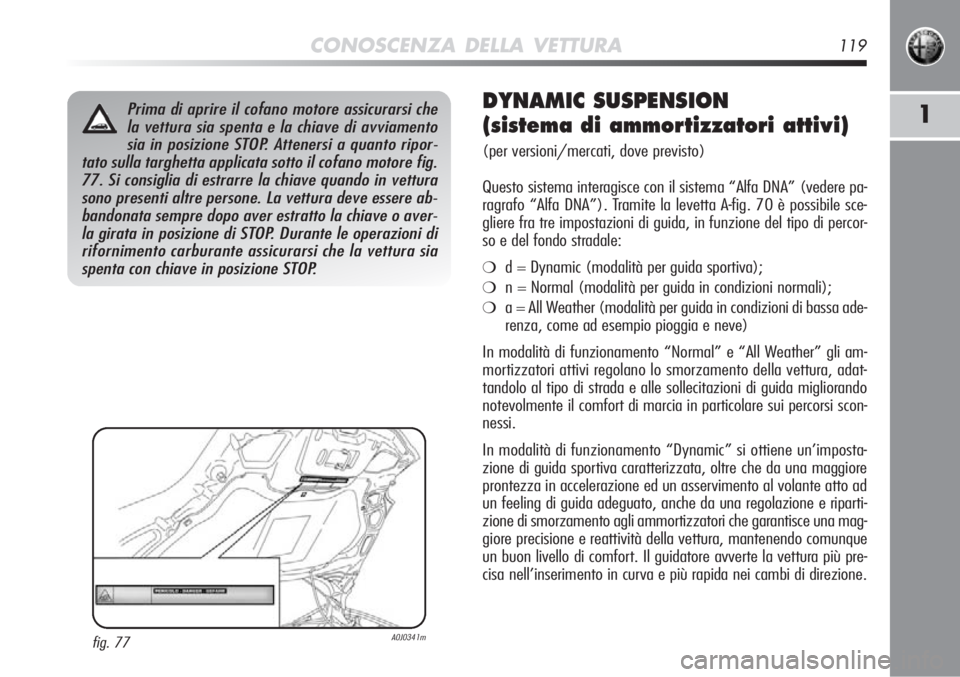

1Prima di aprire il cofano motore assicurarsi chela vettura sia spenta e la chiave di avviamentosia in posizione STOP. Attenersi a quanto ripor-
tato sulla targhetta applicata sotto il cofano motore fig. 77. Si consiglia di estrarre la chiave quando in vetturasono presenti altre persone. La vettura deve essere ab-bandonata sempre dopo aver estratto la chiave o aver-la girata in posizione di STOP. Durante le operazioni dirifornimento carburante assicurarsi che la vettura siaspenta con chiave in posizione STOP.
fig. 77A0J0341m
DYNAMIC SUSPENSION
(sistema di ammortizzatori attivi)
(per versioni/mercati, dove previsto)
Questo sistema interagisce con il sistema “Alfa DNA” (vedere pa-
ragrafo “Alfa DNA”). Tramite la levetta A-fig. 70 è possibile sce-
gliere fra tre impostazioni di guida, in funzione del tipo di percor-
so e del fondo stradale:
❍d = Dynamic (modalità per guida sportiva);
❍n = Normal (modalità per guida in condizioni normali);
❍a = All Weather (modalità per guida in condizioni di bassa ade-
renza, come ad esempio pioggia e neve)
In modalità di funzionamento “Normal” e “All Weather” gli am-
mortizzatori attivi regolano lo smorzamento della vettura, adat-
tandolo al tipo di strada e alle sollecitazioni di guida migliorando
notevolmente il comfort di marcia in particolare sui percorsi scon-
nessi.
In modalità di funzionamento “Dynamic” si ottiene un’imposta\
-
zione di guida sportiva caratterizzata, oltre che da una maggiore
prontezza in accelerazione ed un asservimento al volante atto ad
un feeling di guida adeguato, anche da una regolazione e riparti-
zione di smorzamento agli ammortizzatori che garantisce una mag-
giore precisione e reattività della vettura, mantenendo comunque
un buon livello di comfort. Il guidatore avverte la vettura più pre-
cisa nell’inserimento in curva e più rapida nei cambi di direzione.
