Alfa Romeo MiTo 2013 Betriebsanleitung (in German)

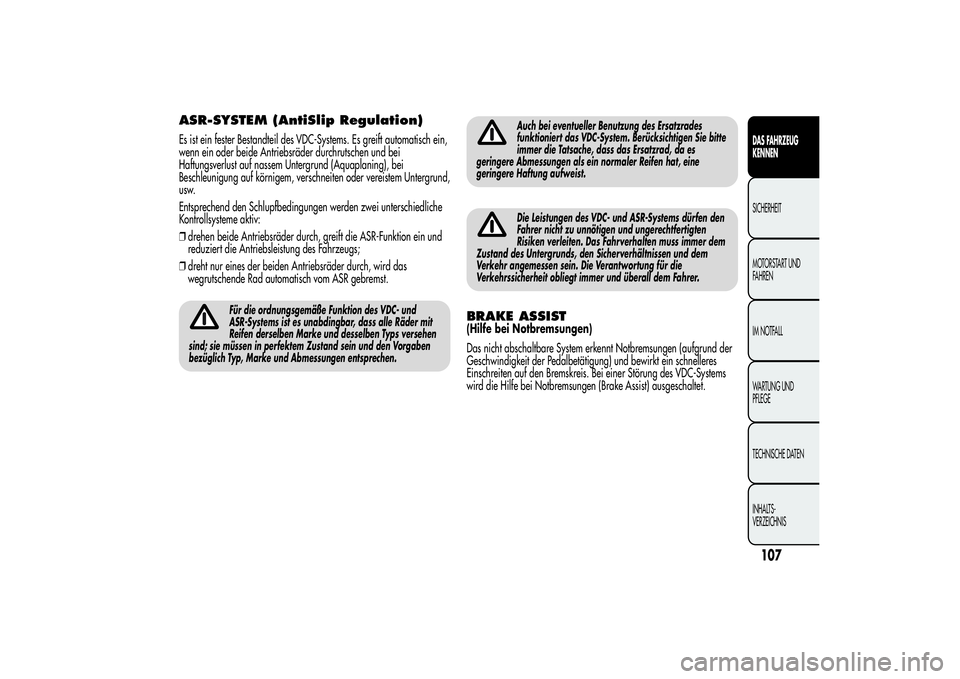

ASR-SYSTEM (AntiSlip Regulation)Es ist ein fester Bestandteil des VDC-Systems. Es greift automatisch ein,
wenn ein oder beide Antriebsräder durchrutschen und bei
Haftungsverlust auf nassem Untergrund (Aquaplaning), bei
Beschleunigung auf körnigem, verschneiten oder vereistem Untergrund,
usw.
Entsprechend den Schlupfbedingungen werden zwei unterschiedliche
Kontrollsysteme aktiv:
❒drehen beide Antriebsräder durch, greift die ASR-Funktion ein und
reduziert die Antriebsleistung des Fahrzeugs;
❒dreht nur eines der beiden Antriebsräder durch, wird das
wegrutschende Rad automatisch vom ASR gebremst.
Für die ordnungsgemäße Funktion des VDC- und
ASR-Systems ist es unabdingbar, dass alle Räder mit
Reifen derselben Marke und desselben Typs versehen
sind; sie müssen in perfektem Zustand sein und den Vorgaben
bezüglich Typ, Marke und Abmessungen entsprechen.
Auch bei eventueller Benutzung des Ersatzrades
funktioniert das VDC-System. Berücksichtigen Sie bitte
immer die Tatsache, dass das Ersatzrad, da es
geringere Abmessungen als ein normaler Reifen hat, eine
geringere Haftung aufweist.Die Leistungen des VDC- und ASR-Systems dürfen den
Fahrer nicht zu unnötigen und ungerechtfertigten
Risiken verleiten. Das Fahrverhalten muss immer dem
Zustand des Untergrunds, den Sicherverhältnissen und dem
Verkehr angemessen sein. Die Verantwortung für die
Verkehrssicherheit obliegt immer und überall dem Fahrer.
BRAKE ASSIST(Hilfe bei Notbremsungen)
Das nicht abschaltbare System erkennt Notbremsungen (aufgrund der
Geschwindigkeit der Pedalbetätigung) und bewirkt ein schnelleres
Einschreiten auf den Bremskreis. Bei einer Störung des VDC-Systems
wird die Hilfe bei Notbremsungen (Brake Assist) ausgeschaltet.
107DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

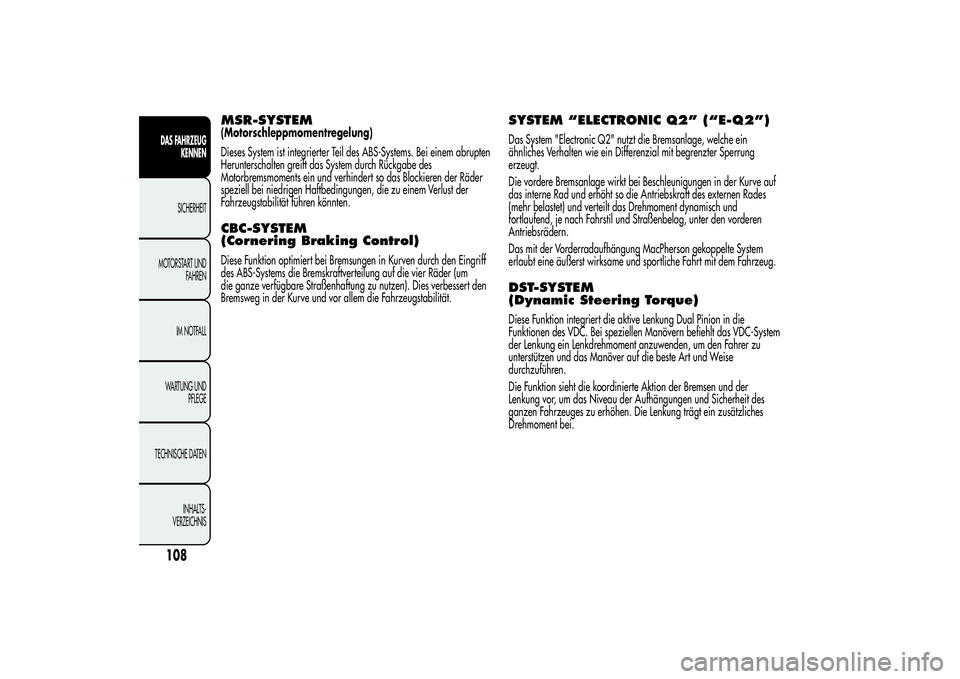

MSR-SYSTEM(Motorschleppmomentregelung)
Dieses System ist integrierter Teil des ABS-Systems. Bei einem abrupten
Herunterschalten greift das System durch Rückgabe des
Motorbremsmoments ein und verhindert so das Blockieren der Räder
speziell bei niedrigen Haftbedingungen, die zu einem Verlust der
Fahrzeugstabilität führen könnten.CBC-SYSTEM
(Cornering Braking Control)Diese Funktion optimiert bei Bremsungen in Kurven durch den Eingriff
des ABS-Systems die Bremskraftverteilung auf die vier Räder (um
die ganze verfügbare Straßenhaftung zu nutzen). Dies verbessert den
Bremsweg in der Kurve und vor allem die Fahrzeugstabilität.
SYSTEM “ELECTRONIC Q2” (“E-Q2”)Das System "Electronic Q2" nutzt die Bremsanlage, welche ein
ähnliches Verhalten wie ein Differenzial mit begrenzter Sperrung
erzeugt.
Die vordere Bremsanlage wirkt bei Beschleunigungen in der Kurve auf
das interne Rad und erhöht so die Antriebskraft des externen Rades
(mehr belastet) und verteilt das Drehmoment dynamisch und
fortlaufend, je nach Fahrstil und Straßenbelag, unter den vorderen
Antriebsrädern.
Das mit der Vorderradaufhängung MacPherson gekoppelte System
erlaubt eine äußerst wirksame und sportliche Fahrt mit dem Fahrzeug.DST-SYSTEM
(Dynamic Steering Torque)Diese Funktion integriert die aktive Lenkung Dual Pinion in die
Funktionen des VDC. Bei speziellen Manövern befiehlt das VDC-System
der Lenkung ein Lenkdrehmoment anzuwenden, um den Fahrer zu
unterstützen und das Manöver auf die beste Art und Weise
durchzuführen.
Die Funktion sieht die koordinierte Aktion der Bremsen und der
Lenkung vor, um das Niveau der Aufhängungen und Sicherheit des
ganzen Fahrzeuges zu erhöhen. Die Lenkung trägt ein zusätzliches
Drehmoment bei.
108DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

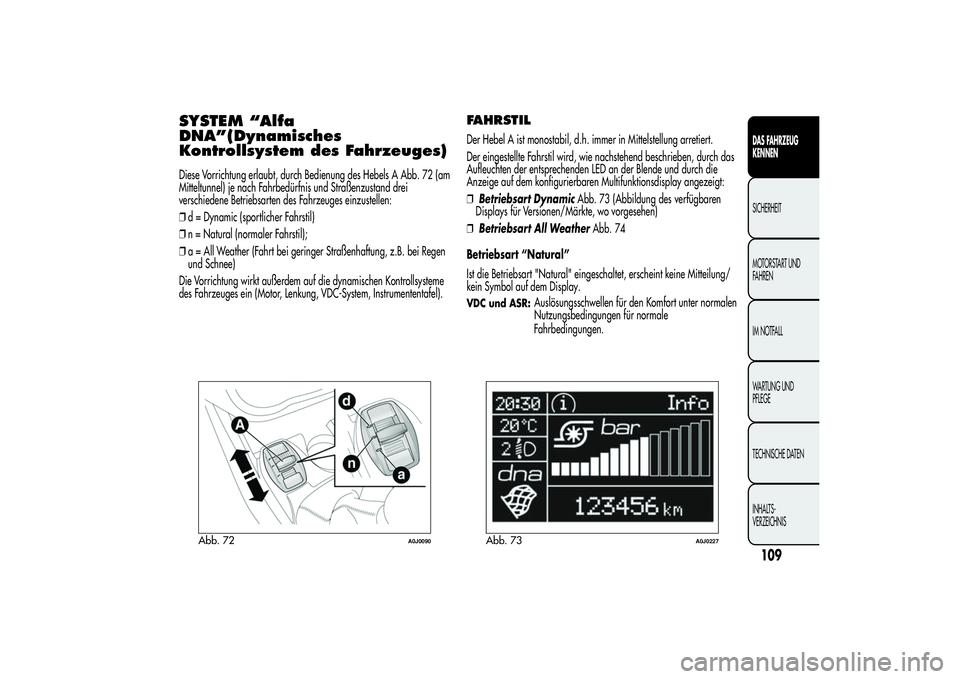

SYSTEM “Alfa
DNA”(Dynamisches
Kontrollsystem des Fahrzeuges)Diese Vorrichtung erlaubt, durch Bedienung des Hebels A Abb. 72 (am
Mitteltunnel) je nach Fahrbedürfnis und Straßenzustand drei
verschiedene Betriebsarten des Fahrzeuges einzustellen:
❒d = Dynamic (sportlicher Fahrstil)
❒n = Natural (normaler Fahrstil);
❒a = All Weather (Fahrt bei geringer Straßenhaftung, z.B. bei Regen
und Schnee)
Die Vorrichtung wirkt außerdem auf die dynamischen Kontrollsysteme
des Fahrzeuges ein (Motor, Lenkung, VDC-System, Instrumententafel).
FAHRSTILDer Hebel A ist monostabil, d.h. immer in Mittelstellung arretiert.
Der eingestellte Fahrstil wird, wie nachstehend beschrieben, durch das
Aufleuchten der entsprechenden LED an der Blende und durch die
Anzeige auf dem konfigurierbaren Multifunktionsdisplay angezeigt:
❒Betriebsart DynamicAbb. 73 (Abbildung des verfügbaren
Displays für Versionen/Märkte, wo vorgesehen)
❒Betriebsart All WeatherAbb. 74
Betriebsart “Natural”
Ist die Betriebsart "Natural" eingeschaltet, erscheint keine Mitteilung/
kein Symbol auf dem Display.VDC und ASR:
Auslösungsschwellen für den Komfort unter normalen
Nutzungsbedingungen für normale
Abb. 72
A0J0090
Abb. 73
A0J0227
109DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Fahrbedingungen.

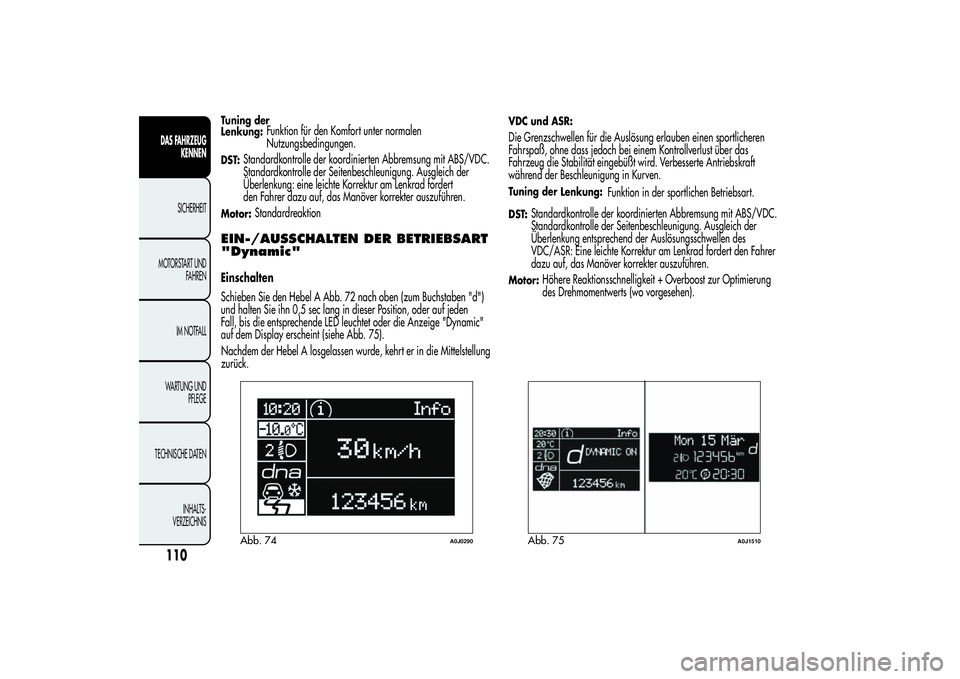

Tuning der
Lenkung:
Funktion für den Komfort unter normalen
Nutzungsbedingungen.
DST:
Standardkontrolle der koordinierten Abbremsung mit ABS/VDC.
Standardkontrolle der Seitenbeschleunigung. Ausgleich der
Überlenkung: eine leichte Korrektur am Lenkrad fordert
den Fahrer dazu auf, das Manöver korrekter auszuführen.
Motor:
Standardreaktion
EIN-/AUSSCHALTEN DER BETRIEBSART
"Dynamic"Einschalten
Schieben Sie den Hebel A Abb. 72 nach oben (zum Buchstaben "d")
und halten Sie ihn 0,5 sec lang in dieser Position, oder auf jeden
Fall, bis die entsprechende LED leuchtet oder die Anzeige "Dynamic"
auf dem Display erscheint (siehe Abb. 75).
Nachdem der Hebel A losgelassen wurde, kehrt er in die Mittelstellung
zurück.
VDC und ASR:Die Grenzschwellen für die Auslösung erlauben einen sportlicheren
Fahrspaß, ohne dass jedoch bei einem Kontrollverlust über das
Fahrzeug die Stabilität eingebüßt wird. Verbesserte Antriebskraft
während der Beschleunigung in Kurven.Tuning der
Lenkung:
Funktion in der sportlichen Betriebsart.
DST:
Standardkontrolle der koordinierten Abbremsung mit ABS/VDC.
Standardkontrolle der Seitenbeschleunigung. Ausgleich der
Überlenkung entsprechend der Auslösungsschwellen des
VDC/ASR: Eine leichte Korrektur am Lenkrad fordert den Fahrer
dazu auf, das Manöver korrekter auszuführen.
Motor:
Höhere Reaktionsschnelligkeit + Overboost zur Optimierung
des Drehmomentwerts (wo vorgesehen).
Abb. 74
A0J0290
Abb. 75
A0J1510
110DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

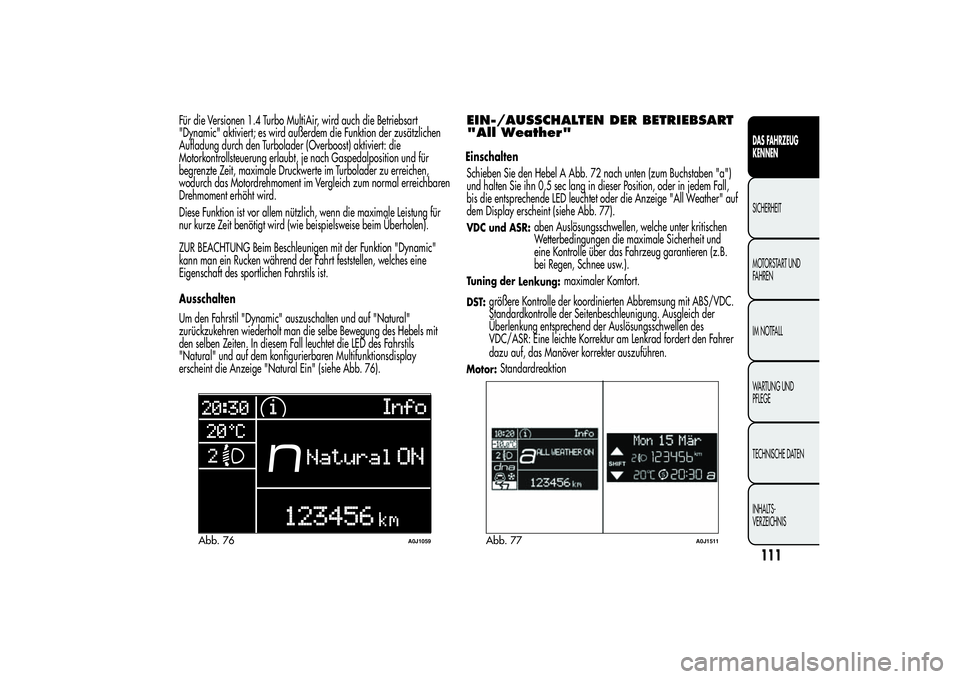

Für die Versionen 1.4 Turbo MultiAir, wird auch die Betriebsart
"Dynamic" aktiviert; es wird außerdem die Funktion der zusätzlichen
Aufladung durch den Turbolader (Overboost) aktiviert: die
Motorkontrollsteuerung erlaubt, je nach Gaspedalposition und für
begrenzte Zeit, maximale Druckwerte im Turbolader zu erreichen,
wodurch das Motordrehmoment im Vergleich zum normal erreichbaren
Drehmoment erhöht wird.
Diese Funktion ist vor allem nützlich, wenn die maximale Leistung für
nur kurze Zeit benötigt wird (wie beispielsweise beim Überholen).
ZUR BEACHTUNG Beim Beschleunigen mit der Funktion "Dynamic"
kann man ein Rucken während der Fahrt feststellen, welches eine
Eigenschaft des sportlichen Fahrstils ist.
Ausschalten
Um den Fahrstil "Dynamic" auszuschalten und auf "Natural"
zurückzukehren wiederholt man die selbe Bewegung des Hebels mit
den selben Zeiten. In diesem Fall leuchtet die LED des Fahrstils
"Natural" und auf dem konfigurierbaren Multifunktionsdisplay
erscheint die Anzeige "Natural Ein" (siehe Abb. 76).
EIN-/AUSSCHALTEN DER BETRIEBSART
"All Weather"Schieben Sie den Hebel A Abb. 72 nach unten (zum Buchstaben "a")
und halten Sie ihn 0,5 sec lang in dieser Position, oder in jedem Fall,
bis die entsprechende LED leuchtet oder die Anzeige "All Weather" auf
dem Display erscheint (siehe Abb. 77).VDC und ASR:
aben Auslösungsschwellen, welche unter kritischen
Wetterbedingungen die maximale Sicherheit und
eine Kontrolle über das Fahrzeug garantieren (z.B.
bei Regen, Schnee usw.).
Tuning der
Lenkung:
maximaler Komfort.
DST:
größere Kontrolle der koordinierten Abbremsung mit ABS/VDC.
Standardkontrolle der Seitenbeschleunigung. Ausgleich der
Überlenkung entsprechend der Auslösungsschwellen des
VDC/ASR: Eine leichte Korrektur am Lenkrad fordert den Fahrer
Abb. 76
A0J1059
Abb. 77
A0J1511
111DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Einschalten
dazu auf, das Manöver korrekter auszuführen.Motor:
Standardreaktion

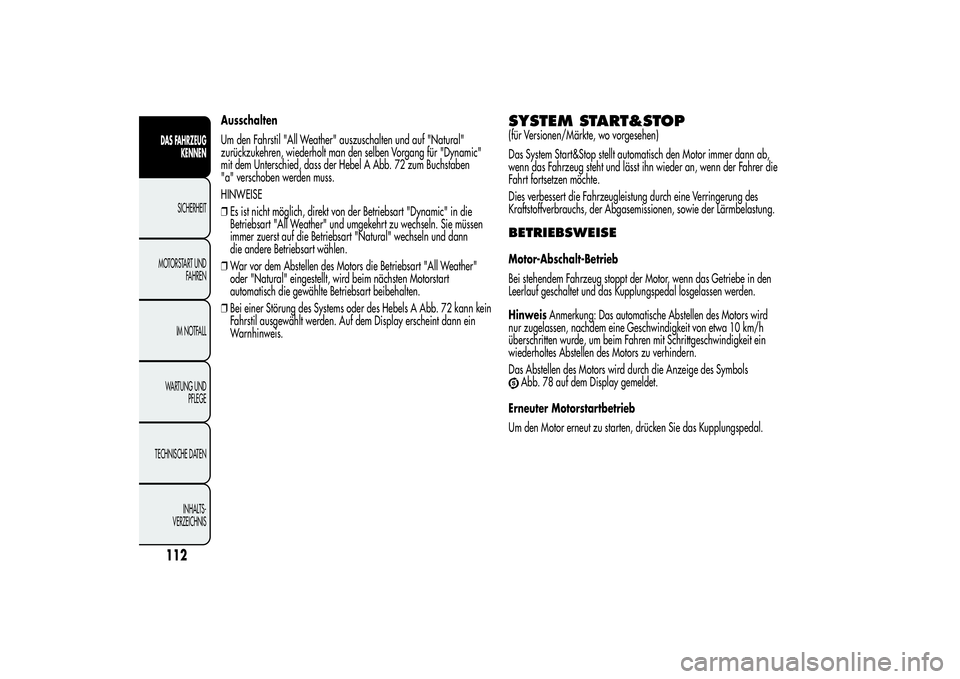

Ausschalten
Um den Fahrstil "All Weather" auszuschalten und auf "Natural"
zurückzukehren, wiederholt man den selben Vorgang für "Dynamic"
mit dem Unterschied, dass der Hebel A Abb. 72 zum Buchstaben
"a" verschoben werden muss.
HINWEISE
❒Es ist nicht möglich, direkt von der Betriebsart "Dynamic" in die
Betriebsart "All Weather" und umgekehrt zu wechseln. Sie müssen
immer zuerst auf die Betriebsart "Natural" wechseln und dann
die andere Betriebsart wählen.
❒War vor dem Abstellen des Motors die Betriebsart "All Weather"
oder "Natural" eingestellt, wird beim nächsten Motorstart
automatisch die gewählte Betriebsart beibehalten.
❒Bei einer Störung des Systems oder des Hebels A Abb. 72 kann kein
Fahrstil ausgewählt werden. Auf dem Display erscheint dann ein
Warnhinweis.
SYSTEM START&STOP(für Versionen/Märkte, wo vorgesehen)
Das System Start&Stop stellt automatisch den Motor immer dann ab,
wenn das Fahrzeug steht und lässt ihn wieder an, wenn der Fahrer die
Fahrt fortsetzen möchte.
Dies verbessert die Fahrzeugleistung durch eine Verringerung des
Kraftstoffverbrauchs, der Abgasemissionen, sowie der Lärmbelastung.BETRIEBSWEISEMotor-Abschalt-Betrieb
Bei stehendem Fahrzeug stoppt der Motor, wenn das Getriebe in den
Leerlauf geschaltet und das Kupplungspedal losgelassen werden.
HinweisAnmerkung: Das automatische Abstellen des Motors wird
nur zugelassen, nachdem eine Geschwindigkeit von etwa 10 km/h
überschritten wurde, um beim Fahren mit Schrittgeschwindigkeit ein
wiederholtes Abstellen des Motors zu verhindern.
Das Abstellen des Motors wird durch die Anzeige des Symbols
Abb. 78 auf dem Display gemeldet.
Erneuter Motorstartbetrieb
Um den Motor erneut zu starten, drücken Sie das Kupplungspedal.
112DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

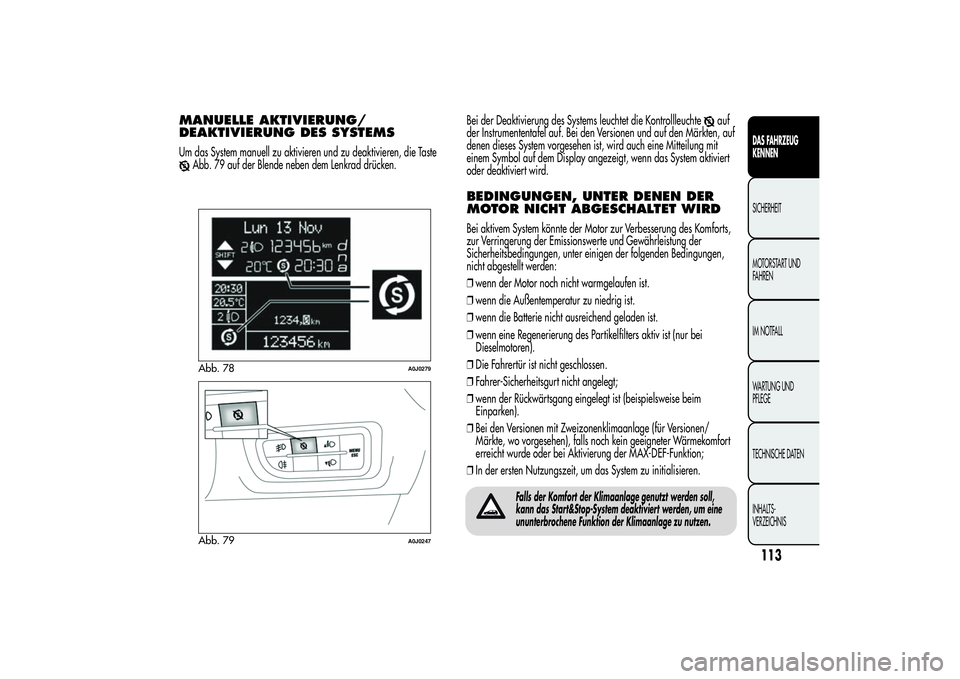

MANUELLE AKTIVIERUNG/
DEAKTIVIERUNG DES SYSTEMSUm das System manuell zu aktivieren und zu deaktivieren, die Taste
Abb. 79 auf der Blende neben dem Lenkrad drücken.Bei der Deaktivierung des Systems leuchtet die Kontrollleuchte
auf
der Instrumententafel auf. Bei den Versionen und auf den Märkten, auf
denen dieses System vorgesehen ist, wird auch eine Mitteilung mit
einem Symbol auf dem Display angezeigt, wenn das System aktiviert
oder deaktiviert wird.
BEDINGUNGEN, UNTER DENEN DER
MOTOR NICHT ABGESCHALTET WIRDBei aktivem System könnte der Motor zur Verbesserung des Komforts,
zur Verringerung der Emissionswerte und Gewährleistung der
Sicherheitsbedingungen, unter einigen der folgenden Bedingungen,
nicht abgestellt werden:
❒wenn der Motor noch nicht warmgelaufen ist.
❒wenn die Außentemperatur zu niedrig ist.
❒wenn die Batterie nicht ausreichend geladen ist.
❒wenn eine Regenerierung des Partikelfilters aktiv ist (nur bei
Dieselmotoren).
❒Die Fahrertür ist nicht geschlossen.
❒Fahrer-Sicherheitsgurt nicht angelegt;
❒wenn der Rückwärtsgang eingelegt ist (beispielsweise beim
Einparken).
❒Bei den Versionen mit Zweizonenklimaanlage (für Versionen/
Märkte, wo vorgesehen), falls noch kein geeigneter Wärmekomfort
erreicht wurde oder bei Aktivierung der MAX-DEF-Funktion;
❒In der ersten Nutzungszeit, um das System zu initialisieren.
Abb. 78
A0J0279
Abb. 79
A0J0247
113DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Falls der Komfort der Klimaanlage genutzt werden soll,
kann das Start&Stop-System deaktiviert werden, um eine
ununterbrochene Funktion der Klimaanlage zu nutzen.

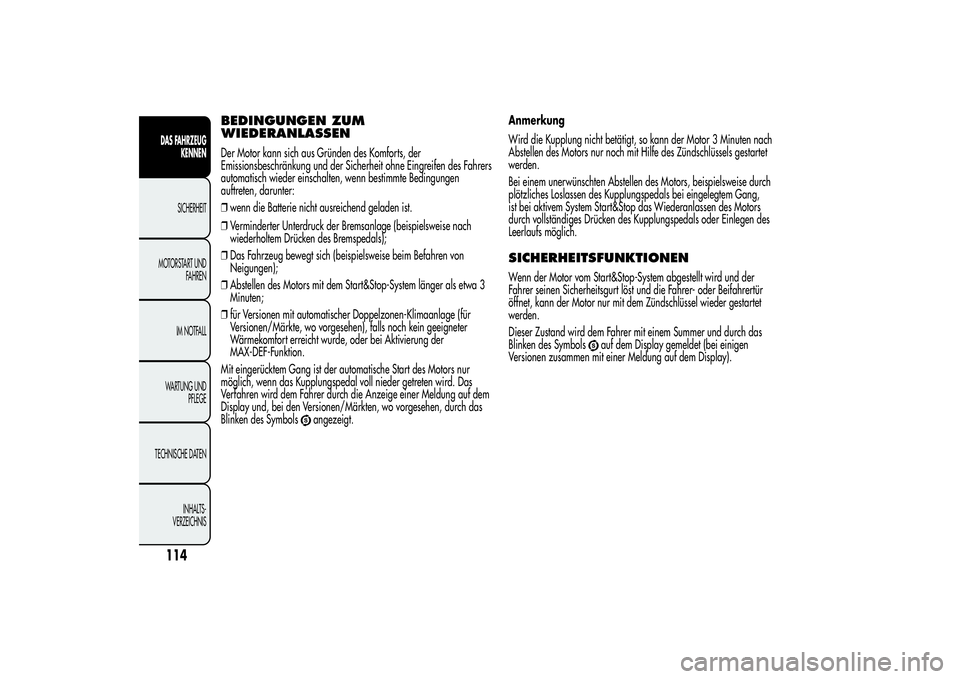

BEDINGUNGEN ZUM
WIEDERANLASSENDer Motor kann sich aus Gründen des Komforts, der
Emissionsbeschränkung und der Sicherheit ohne Eingreifen des Fahrers
automatisch wieder einschalten, wenn bestimmte Bedingungen
auftreten, darunter:
❒wenn die Batterie nicht ausreichend geladen ist.
❒Verminderter Unterdruck der Bremsanlage (beispielsweise nach
wiederholtem Drücken des Bremspedals);
❒Das Fahrzeug bewegt sich (beispielsweise beim Befahren von
Neigungen);
❒Abstellen des Motors mit dem Start&Stop-System länger als etwa 3
Minuten;
❒für Versionen mit automatischer Doppelzonen-Klimaanlage (für
Versionen/Märkte, wo vorgesehen), falls noch kein geeigneter
Wärmekomfort erreicht wurde, oder bei Aktivierung der
MAX-DEF-Funktion.
Mit eingerücktem Gang ist der automatische Start des Motors nur
möglich, wenn das Kupplungspedal voll nieder getreten wird. Das
Verfahren wird dem Fahrer durch die Anzeige einer Meldung auf dem
Display und, bei den Versionen/Märkten, wo vorgesehen, durch das
Blinken des Symbols
angezeigt.Anmerkung
Wird die Kupplung nicht betätigt, so kann der Motor 3 Minuten nach
Abstellen des Motors nur noch mit Hilfe des Zündschlüssels gestartet
werden.
Bei einem unerwünschten Abstellen des Motors, beispielsweise durch
plötzliches Loslassen des Kupplungspedals bei eingelegtem Gang,
ist bei aktivem System Start&Stop das Wiederanlassen des Motors
durch vollständiges Drücken des Kupplungspedals oder Einlegen des
Leerlaufs möglich.
SICHERHEITSFUNKTIONENWenn der Motor vom Start&Stop-System abgestellt wird und der
Fahrer seinen Sicherheitsgurt löst und die Fahrer- oder Beifahrertür
öffnet, kann der Motor nur mit dem Zündschlüssel wieder gestartet
werden.
Dieser Zustand wird dem Fahrer mit einem Summer und durch das
Blinken des Symbols
auf dem Display gemeldet (bei einigen
Versionen zusammen mit einer Meldung auf dem Display).
114DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

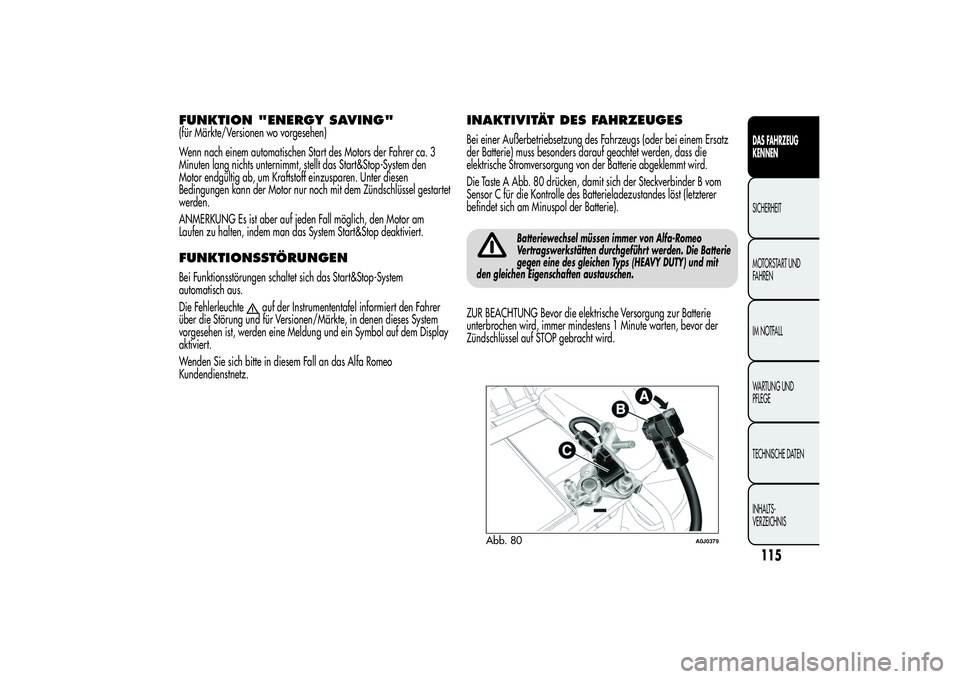

FUNKTION "ENERGY SAVING"(für Märkte/Versionen wo vorgesehen)
Wenn nach einem automatischen Start des Motors der Fahrer ca. 3
Minuten lang nichts unternimmt, stellt das Start&Stop-System den
Motor endgültig ab, um Kraftstoff einzusparen. Unter diesen
Bedingungen kann der Motor nur noch mit dem Zündschlüssel gestartet
werden.
ANMERKUNG Es ist aber auf jeden Fall möglich, den Motor am
Laufen zu halten, indem man das System Start&Stop deaktiviert.FUNKTIONSSTÖRUNGENBei Funktionsstörungen schaltet sich das Start&Stop-System
automatisch aus.
Die Fehlerleuchte
auf der Instrumententafel informiert den Fahrer
über die Störung und für Versionen/Märkte, in denen dieses System
vorgesehen ist, werden eine Meldung und ein Symbol auf dem Display
aktiviert.
Wenden Sie sich bitte in diesem Fall an das Alfa Romeo
Kundendienstnetz.
INAKTIVITÄT DES FAHRZEUGESBei einer Außerbetriebsetzung des Fahrzeugs (oder bei einem Ersatz
der Batterie) muss besonders darauf geachtet werden, dass die
elektrische Stromversorgung von der Batterie abgeklemmt wird.
Die Taste A Abb. 80 drücken, damit sich der Steckverbinder B vom
Sensor C für die Kontrolle des Batterieladezustandes löst (letzterer
befindet sich am Minuspol der Batterie).
Batteriewechsel müssen immer von Alfa-Romeo
Vertragswerkstätten durchgeführt werden. Die Batterie
gegen eine des gleichen Typs (HEAVY DUTY) und mit
den gleichen Eigenschaften austauschen.
ZUR BEACHTUNG Bevor die elektrische Versorgung zur Batterie
unterbrochen wird, immer mindestens 1 Minute warten, bevor der
Zündschlüssel auf STOP gebracht wird.
Abb. 80
A0J0379
115DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

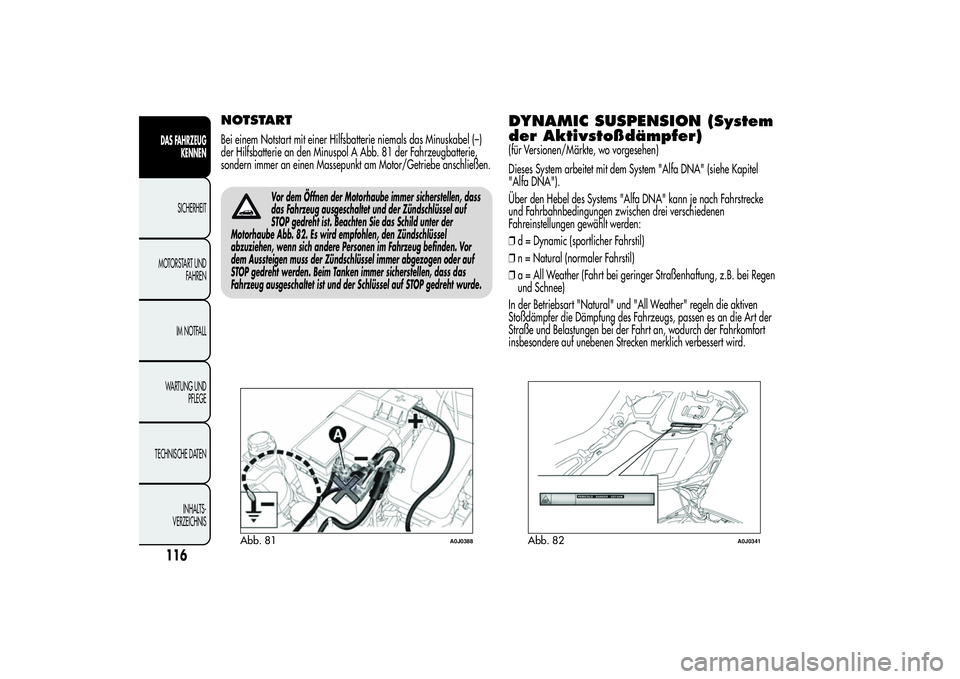

NOTSTARTBei einem Notstart mit einer Hilfsbatterie niemals das Minuskabel (–)
der Hilfsbatterie an den Minuspol A Abb. 81 der Fahrzeugbatterie,
sondern immer an einen Massepunkt am Motor/Getriebe anschließen.
Vor dem Öffnen der Motorhaube immer sicherstellen, dass
das Fahrzeug ausgeschaltet und der Zündschlüssel auf
STOP gedreht ist. Beachten Sie das Schild unter der
Motorhaube Abb. 82. Es wird empfohlen, den Zündschlüssel
abzuziehen, wenn sich andere Personen im Fahrzeug befinden. Vor
dem Aussteigen muss der Zündschlüssel immer abgezogen oder auf
STOP gedreht werden. Beim Tanken immer sicherstellen, dass das
Fahrzeug ausgeschaltet ist und der Schlüssel auf STOP gedreht wurde.
DYNAMIC SUSPENSION (System
der Aktivstoßdämpfer)(für Versionen/Märkte, wo vorgesehen)
Dieses System arbeitet mit dem System "Alfa DNA" (siehe Kapitel
"Alfa DNA").
Über den Hebel des Systems "Alfa DNA" kann je nach Fahrstrecke
und Fahrbahnbedingungen zwischen drei verschiedenen
Fahreinstellungen gewählt werden:
❒d = Dynamic (sportlicher Fahrstil)
❒n = Natural (normaler Fahrstil)
❒a = All Weather (Fahrt bei geringer Straßenhaftung, z.B. bei Regen
und Schnee)
In der Betriebsart "Natural" und "All Weather" regeln die aktiven
Stoßdämpfer die Dämpfung des Fahrzeugs, passen es an die Art der
Straße und Belastungen bei der Fahrt an, wodurch der Fahrkomfort
insbesondere auf unebenen Strecken merklich verbessert wird.
Abb. 81
A0J0388
Abb. 82
A0J0341
116DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
