Alfa Romeo MiTo 2013 Betriebsanleitung (in German)

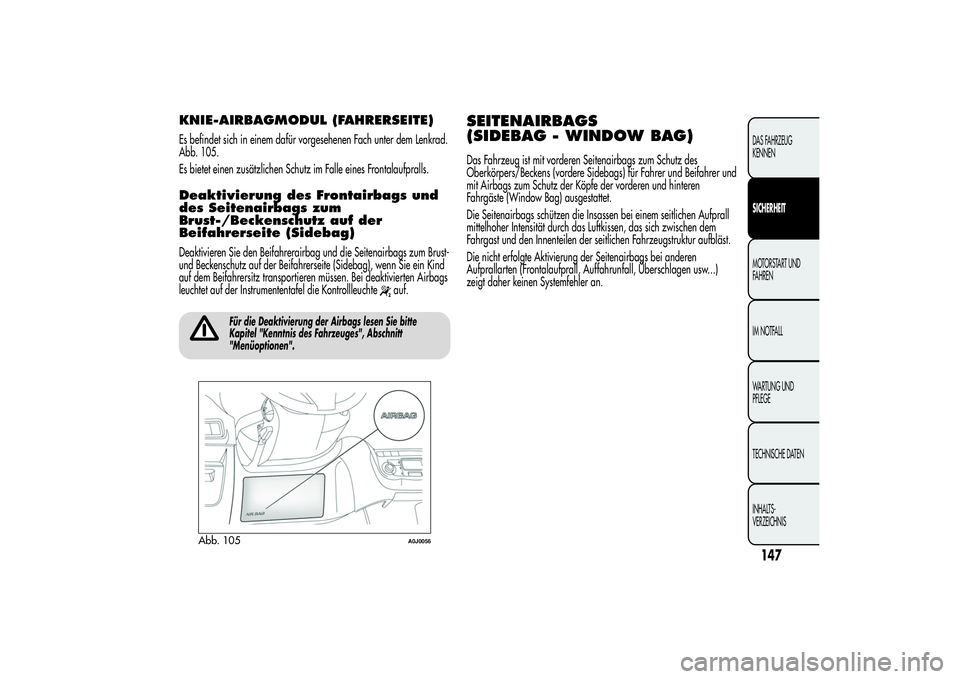

KNIE-AIRBAGMODUL (FAHRERSEITE)Es befindet sich in einem dafür vorgesehenen Fach unter dem Lenkrad.
Abb. 105.
Es bietet einen zusätzlichen Schutz im Falle eines Frontalaufpralls.Deaktivierung des Frontairbags und
des Seitenairbags zum
Brust-/Beckenschutz auf der
Beifahrerseite (Sidebag)Deaktivieren Sie den Beifahrerairbag und die Seitenairbags zum Brust-
und Beckenschutz auf der Beifahrerseite (Sidebag), wenn Sie ein Kind
auf dem Beifahrersitz transportieren müssen. Bei deaktivierten Airbags
leuchtet auf der Instrumententafel die Kontrollleuchte
auf.
Für die Deaktivierung der Airbags lesen Sie bitte
Kapitel "Kenntnis des Fahrzeuges", Abschnitt
"Menüoptionen".
SEITENAIRBAGS
(SIDEBAG - WINDOW BAG)Das Fahrzeug ist mit vorderen Seitenairbags zum Schutz des
Oberkörpers/Beckens (vordere Sidebags) für Fahrer und Beifahrer und
mit Airbags zum Schutz der Köpfe der vorderen und hinteren
Fahrgäste (Window Bag) ausgestattet.
Die Seitenairbags schützen die Insassen bei einem seitlichen Aufprall
mittelhoher Intensität durch das Luftkissen, das sich zwischen dem
Fahrgast und den Innenteilen der seitlichen Fahrzeugstruktur aufbläst.
Die nicht erfolgte Aktivierung der Seitenairbags bei anderen
Aufprallarten (Frontalaufprall, Auffahrunfall, Überschlagen usw...)
zeigt daher keinen Systemfehler an.
Abb. 105
A0J0056
147DAS FAHRZEUG
KENNENSICHERHEITMOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

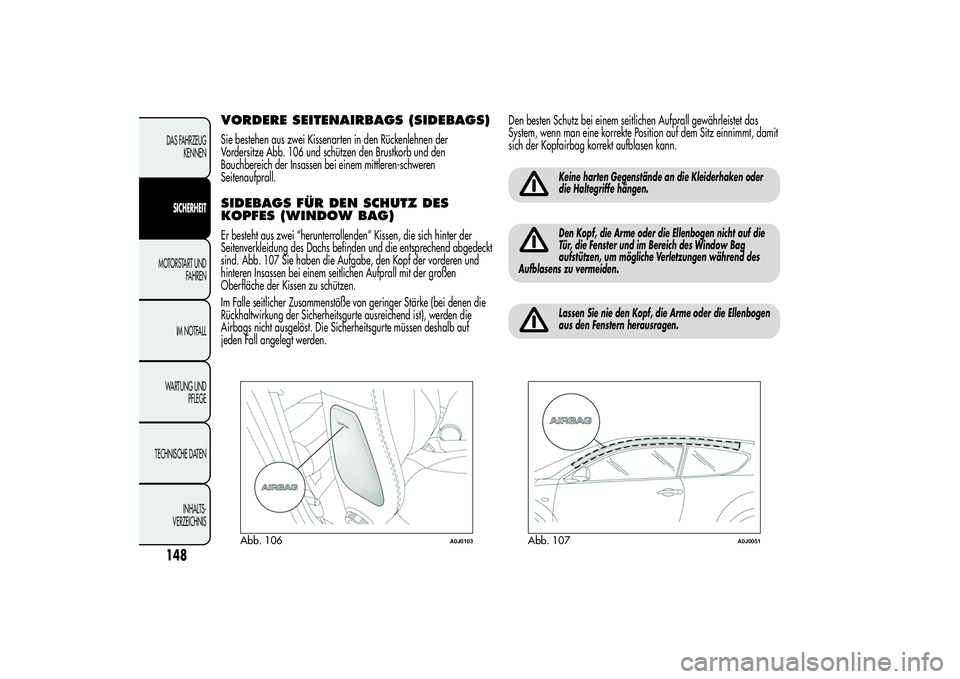

VORDERE SEITENAIRBAGS (SIDEBAGS)Sie bestehen aus zwei Kissenarten in den Rückenlehnen der
Vordersitze Abb. 106 und schützen den Brustkorb und den
Bauchbereich der Insassen bei einem mittleren-schweren
Seitenaufprall.SIDEBAGS FÜR DEN SCHUTZ DES
KOPFES (WINDOW BAG)Er besteht aus zwei “herunterrollenden” Kissen, die sich hinter der
Seitenverkleidung des Dachs befinden und die entsprechend abgedeckt
sind. Abb. 107 Sie haben die Aufgabe, den Kopf der vorderen und
hinteren Insassen bei einem seitlichen Aufprall mit der großen
Oberfläche der Kissen zu schützen.
Im Falle seitlicher Zusammenstöße von geringer Stärke (bei denen die
Rückhaltwirkung der Sicherheitsgurte ausreichend ist), werden die
Airbags nicht ausgelöst. Die Sicherheitsgurte müssen deshalb auf
jeden Fall angelegt werden.Den besten Schutz bei einem seitlichen Aufprall gewährleistet das
System, wenn man eine korrekte Position auf dem Sitz einnimmt, damit
sich der Kopfairbag korrekt aufblasen kann.
Keine harten Gegenstände an die Kleiderhaken oder
die Haltegriffe hängen.Den Kopf, die Arme oder die Ellenbogen nicht auf die
Tür, die Fenster und im Bereich des Window Bag
aufstützen, um mögliche Verletzungen während des
Aufblasens zu vermeiden.Lassen Sie nie den Kopf, die Arme oder die Ellenbogen
aus den Fenstern herausragen.
Abb. 106
A0J0103
Abb. 107
A0J0051
148DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

HINWEIS
Die Sitze nicht mit Wasser oder Dampfdruck reinigen (sondern von
Hand oder an den automatischen Waschanlagen für Sitze).
Die Aktivierung der Frontairbags und/oder Seitenairbags ist möglich,
wenn das Fahrzeug einen Aufprall erleidet, der den Bereich des
Unterbodens betrifft (z.B. starke Stöße gegen Stufen, Bordsteine,
Fahren des Fahrzeuges in große Löcher oder Straßenunebenheiten
usw...).
Das Auslösen der Airbags befreit eine kleine Menge Staub: dieser ist
nicht giftig und weist nicht auf einen beginnenden Brand hin. Der
Staub könnte jedoch die Haut und die Augen reizen: waschen Sie sich
in diesem Fall mit Neutralseife und Wasser.
Alle Kontroll-, Reparatur- und Ersatzarbeiten der Airbags müssen vom
Alfa Romeo Kundendienstnetz durchgeführt werden.
Bei Verschrottung des Fahrzeuges wenden Sie sich bitte an das Alfa
Romeo-Kundendienstnetz, das die Airbaganlage deaktivieren muss.
Die Aktivierung der Gurtstraffer und der Airbags wird, je nach
Aufprallart, differenziert entschieden. Die nicht erfolgende Aktivierung
einer oder mehrerer dieser Elemente ist deshalb kein Anzeichen für
eine Funktionsstörung des Systems.
Wenn die Kontrollleuchte
beim Drehen des
Schlüssels auf MAR nicht aufleuchtet oder während der
Fahr ständig leuchtet (bei einigen Versionen zusammen
mit einer Meldung auf dem Display), kann es sein, dass eine
Störung an den Rückhaltesystemen vorliegt. In diesem Fall
werden die Airbags oder die Gurtstraffer bei einem Unfall nicht
aktiviert oder in einigen wenigen Fällen fälschlicherweise
aktiviert. Wenden Sie sich für die sofortige Kontrolle des Systems
an den Alfa Romeo Kundendienst, bevor Sie weiterfahren.
Die Verfalldaten der pyrotechnischen Ladung und des
Spiralkabels sind auf dem entsprechenden Kennschild
im Handschuhfach angegeben. Rücken diese
Verfalldaten näher, wenden Sie sich für den Austausch an den
Alfa Romeo Kundendienst.Nicht mit Gegenständen auf dem Schoß oder vor dem
Brustkorb und noch weniger mit Pfeife, Bleistiften usw.
zwischen den Lippen fahren. Bei einem Unfall mit
Auslösen des Airbags könnten dadurch schwere Verletzungen
entstehen.
149DAS FAHRZEUG
KENNENSICHERHEITMOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

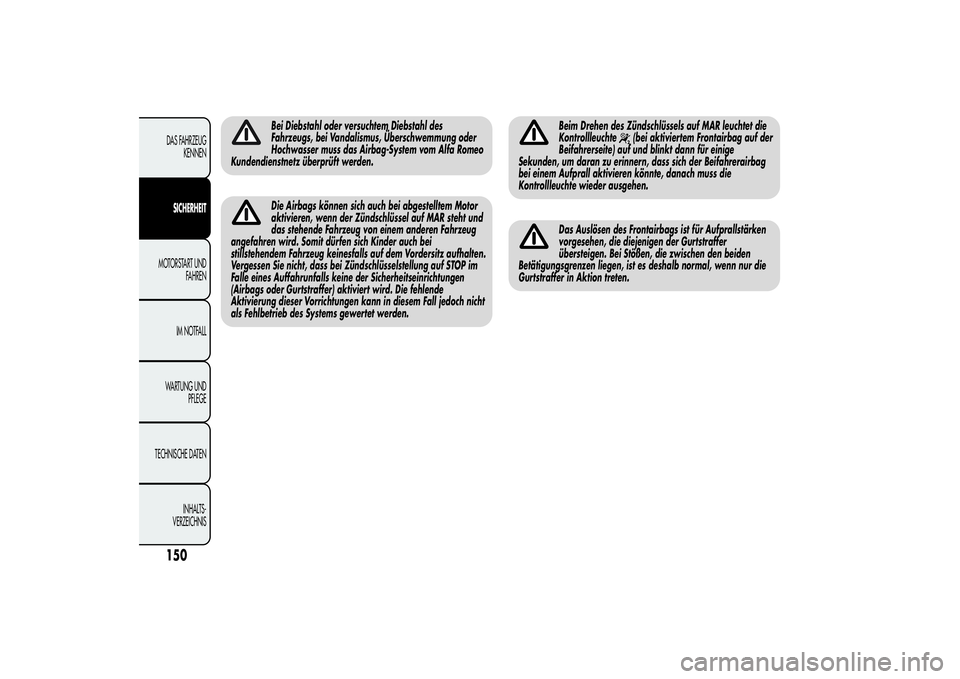

Bei Diebstahl oder versuchtem Diebstahl des
Fahrzeugs, bei Vandalismus, Überschwemmung oder
Hochwasser muss das Airbag-System vom Alfa Romeo
Kundendienstnetz überprüft werden.Die Airbags können sich auch bei abgestelltem Motor
aktivieren, wenn der Zündschlüssel auf MAR steht und
das stehende Fahrzeug von einem anderen Fahrzeug
angefahren wird. Somit dürfen sich Kinder auch bei
stillstehendem Fahrzeug keinesfalls auf dem Vordersitz aufhalten.
Vergessen Sie nicht, dass bei Zündschlüsselstellung auf STOP im
Falle eines Auffahrunfalls keine der Sicherheitseinrichtungen
(Airbags oder Gurtstraffer) aktiviert wird. Die fehlende
Aktivierung dieser Vorrichtungen kann in diesem Fall jedoch nicht
als Fehlbetrieb des Systems gewertet werden.
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte
(bei aktiviertem Frontairbag auf der
Beifahrerseite) auf und blinkt dann für einige
Sekunden, um daran zu erinnern, dass sich der Beifahrerairbag
bei einem Aufprall aktivieren könnte, danach muss die
Kontrollleuchte wieder ausgehen.
Das Auslösen des Frontairbags ist für Aufprallstärken
vorgesehen, die diejenigen der Gurtstraffer
übersteigen. Bei Stößen, die zwischen den beiden
Betätigungsgrenzen liegen, ist es deshalb normal, wenn nur die
Gurtstraffer in Aktion treten.
150DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

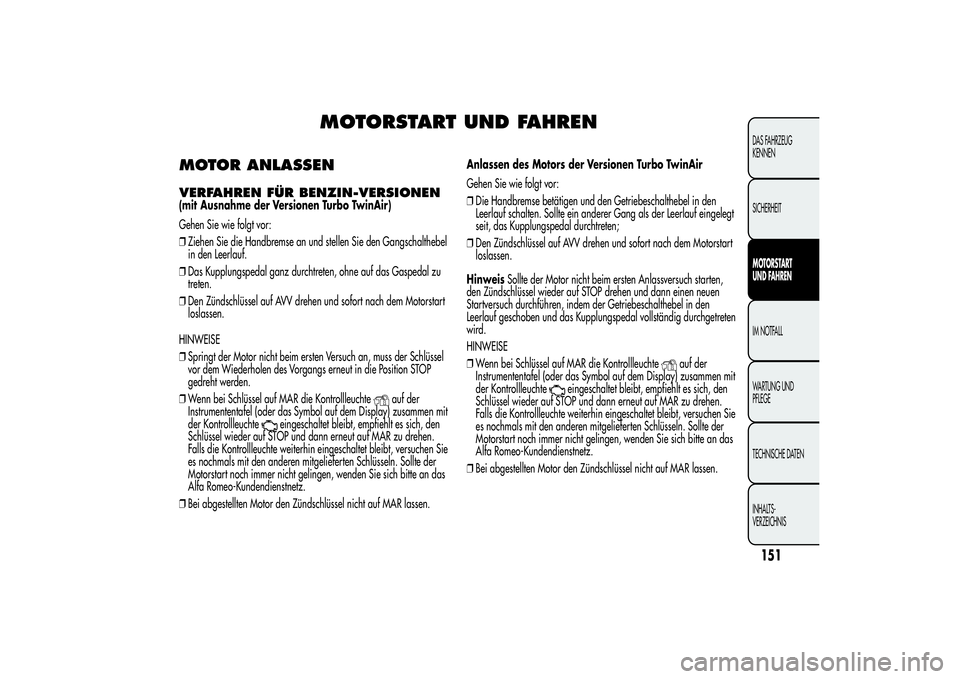

MOTORSTART UND FAHREN
MOTOR ANLASSENVERFAHREN FÜR BENZIN-VERSIONEN(mit Ausnahme der Versionen Turbo TwinAir)
Gehen Sie wie folgt vor:
❒Ziehen Sie die Handbremse an und stellen Sie den Gangschalthebel
in den Leerlauf.
❒Das Kupplungspedal ganz durchtreten, ohne auf das Gaspedal zu
treten.
❒Den Zündschlüssel auf AVV drehen und sofort nach dem Motorstart
loslassen.
HINWEISE
❒Springt der Motor nicht beim ersten Versuch an, muss der Schlüssel
vor dem Wiederholen des Vorgangs erneut in die Position STOP
gedreht werden.
❒Wenn bei Schlüssel auf MAR die Kontrollleuchte
auf der
Instrumententafel (oder das Symbol auf dem Display) zusammen mit
der Kontrollleuchte
eingeschaltet bleibt, empfiehlt es sich, den
Schlüssel wieder auf STOP und dann erneut auf MAR zu drehen.
Falls die Kontrollleuchte weiterhin eingeschaltet bleibt, versuchen Sie
es nochmals mit den anderen mitgelieferten Schlüsseln. Sollte der
Motorstart noch immer nicht gelingen, wenden Sie sich bitte an das
Alfa Romeo-Kundendienstnetz.
❒Bei abgestellten Motor den Zündschlüssel nicht auf MAR lassen.Anlassen des Motors der Versionen Turbo TwinAir
Gehen Sie wie folgt vor:
❒Die Handbremse betätigen und den Getriebeschalthebel in den
Leerlauf schalten. Sollte ein anderer Gang als der Leerlauf eingelegt
seit, das Kupplungspedal durchtreten;
❒Den Zündschlüssel auf AVV drehen und sofort nach dem Motorstart
loslassen.
HinweisSollte der Motor nicht beim ersten Anlassversuch starten,
den Zündschlüssel wieder auf STOP drehen und dann einen neuen
Startversuch durchführen, indem der Getriebeschalthebel in den
Leerlauf geschoben und das Kupplungspedal vollständig durchgetreten
wird.
HINWEISE
❒Wenn bei Schlüssel auf MAR die Kontrollleuchte
auf der
Instrumententafel (oder das Symbol auf dem Display) zusammen mit
der Kontrollleuchte
eingeschaltet bleibt, empfiehlt es sich, den
Schlüssel wieder auf STOP und dann erneut auf MAR zu drehen.
Falls die Kontrollleuchte weiterhin eingeschaltet bleibt, versuchen Sie
es nochmals mit den anderen mitgelieferten Schlüsseln. Sollte der
Motorstart noch immer nicht gelingen, wenden Sie sich bitte an das
Alfa Romeo-Kundendienstnetz.
❒Bei abgestellten Motor den Zündschlüssel nicht auf MAR lassen.
151DAS FAHRZEUG
KENNEN
SICHERHEITMOTORSTART
UND FAHRENIM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

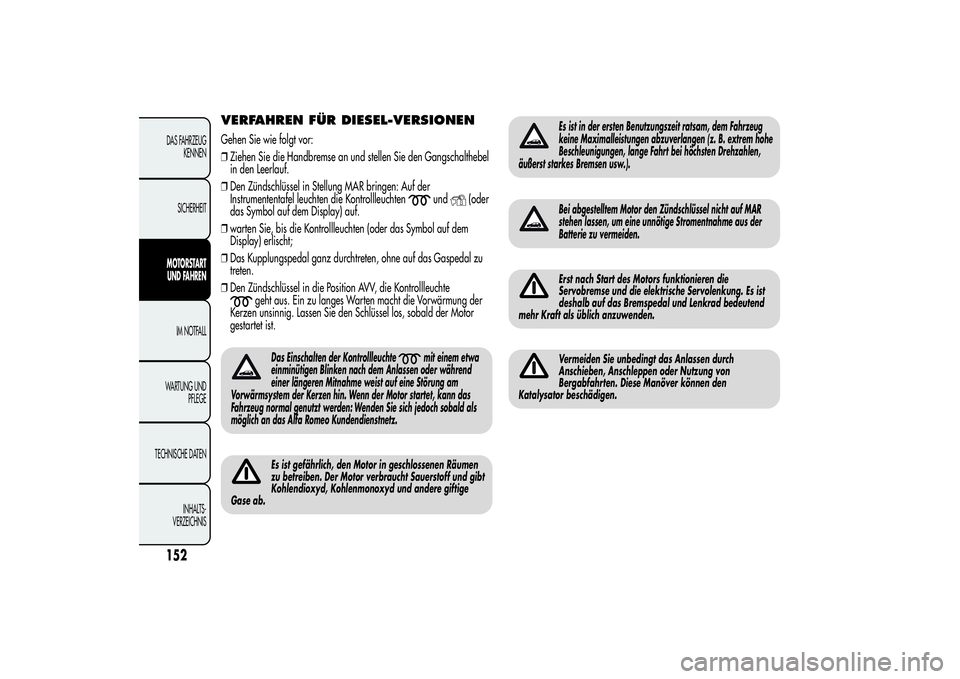

VERFAHREN FÜR DIESEL-VERSIONENGehen Sie wie folgt vor:
❒Ziehen Sie die Handbremse an und stellen Sie den Gangschalthebel
in den Leerlauf.
❒Den Zündschlüssel in Stellung MAR bringen: Auf der
Instrumententafel leuchten die Kontrollleuchten
und
(oder
das Symbol auf dem Display) auf.
❒warten Sie, bis die Kontrollleuchten (oder das Symbol auf dem
Display) erlischt;
❒Das Kupplungspedal ganz durchtreten, ohne auf das Gaspedal zu
treten.
❒Den Zündschlüssel in die Position AVV, die Kontrollleuchte
geht aus. Ein zu langes Warten macht die Vorwärmung der
Kerzen unsinnig. Lassen Sie den Schlüssel los, sobald der Motor
gestartet ist.
Das Einschalten der Kontrollleuchte
mit einem etwa
einminütigen Blinken nach dem Anlassen oder während
einer längeren Mitnahme weist auf eine Störung am
Vorwärmsystem der Kerzen hin. Wenn der Motor startet, kann das
Fahrzeug normal genutzt werden: Wenden Sie sich jedoch sobald als
möglich an das Alfa Romeo Kundendienstnetz.
Es ist gefährlich, den Motor in geschlossenen Räumen
zu betreiben. Der Motor verbraucht Sauerstoff und gibt
Kohlendioxyd, Kohlenmonoxyd und andere giftige
Gase ab.
Es ist in der ersten Benutzungszeit ratsam, dem Fahrzeug
keine Maximalleistungen abzuverlangen (z. B. extrem hohe
Beschleunigungen, lange Fahrt bei höchsten Drehzahlen,
äußerst starkes Bremsen usw.).Bei abgestelltem Motor den Zündschlüssel nicht auf MAR
stehen lassen, um eine unnötige Stromentnahme aus der
Batterie zu vermeiden.Erst nach Start des Motors funktionieren die
Servobremse und die elektrische Servolenkung. Es ist
deshalb auf das Bremspedal und Lenkrad bedeutend
mehr Kraft als üblich anzuwenden.Vermeiden Sie unbedingt das Anlassen durch
Anschieben, Anschleppen oder Nutzung von
Bergabfahrten. Diese Manöver können den
Katalysator beschädigen.
152DAS FAHRZEUG
KENNEN
SICHERHEITMOTORSTART
UND FAHRENIM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

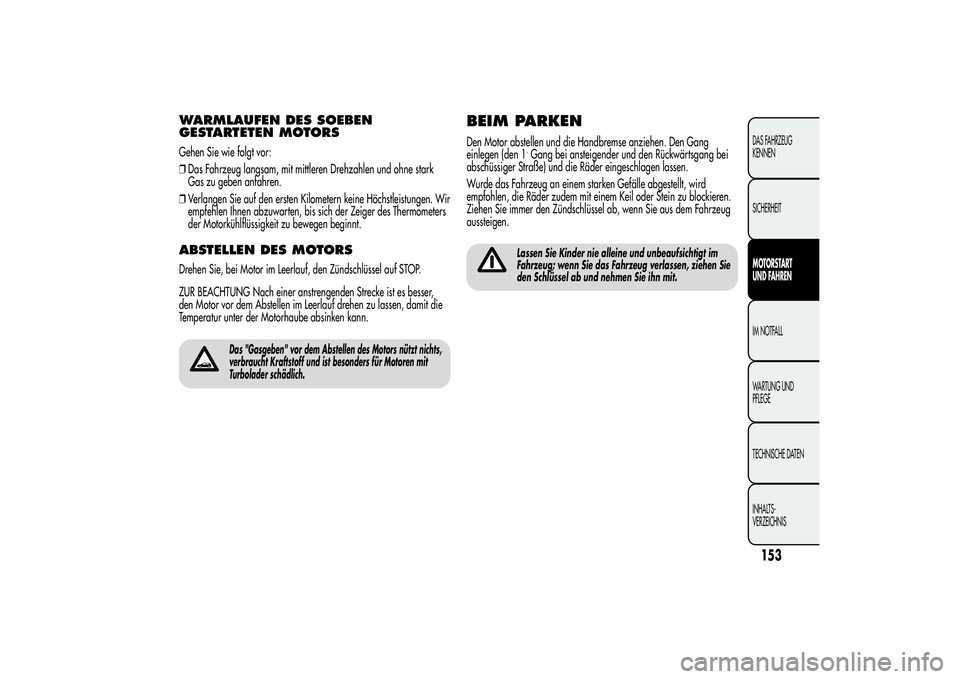

WARMLAUFEN DES SOEBEN
GESTARTETEN MOTORSGehen Sie wie folgt vor:
❒Das Fahrzeug langsam, mit mittleren Drehzahlen und ohne stark
Gas zu geben anfahren.
❒Verlangen Sie auf den ersten Kilometern keine Höchstleistungen. Wir
empfehlen Ihnen abzuwarten, bis sich der Zeiger des Thermometers
der Motorkühlflüssigkeit zu bewegen beginnt.ABSTELLEN DES MOTORSDrehen Sie, bei Motor im Leerlauf, den Zündschlüssel auf STOP.
ZUR BEACHTUNG Nach einer anstrengenden Strecke ist es besser,
den Motor vor dem Abstellen im Leerlauf drehen zu lassen, damit die
Temperatur unter der Motorhaube absinken kann.
Das "Gasgeben" vor dem Abstellen des Motors nützt nichts,
verbraucht Kraftstoff und ist besonders für Motoren mit
Turbolader schädlich.
BEIM PARKENDen Motor abstellen und die Handbremse anziehen. Den Gang
einlegen (den 1
.Gang bei ansteigender und den Rückwärtsgang bei
abschüssiger Straße) und die Räder eingeschlagen lassen.
Wurde das Fahrzeug an einem starken Gefälle abgestellt, wird
empfohlen, die Räder zudem mit einem Keil oder Stein zu blockieren.
Ziehen Sie immer den Zündschlüssel ab, wenn Sie aus dem Fahrzeug
aussteigen.
Lassen Sie Kinder nie alleine und unbeaufsichtigt im
Fahrzeug; wenn Sie das Fahrzeug verlassen, ziehen Sie
den Schlüssel ab und nehmen Sie ihn mit.
153DAS FAHRZEUG
KENNEN
SICHERHEITMOTORSTART
UND FAHRENIM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

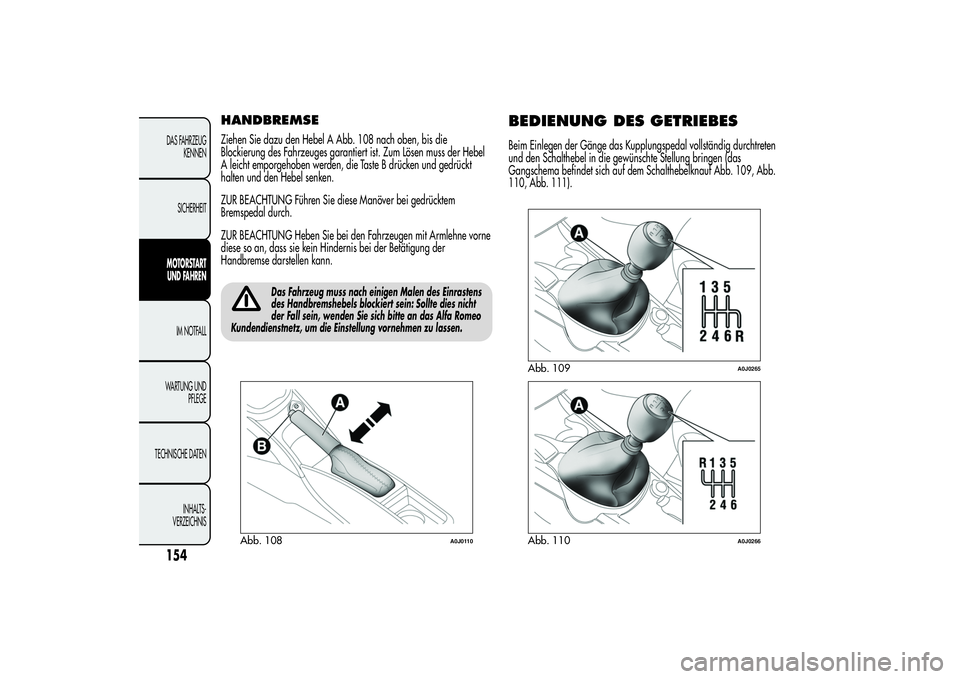

HANDBREMSEZiehen Sie dazu den Hebel A Abb. 108 nach oben, bis die
Blockierung des Fahrzeuges garantiert ist. Zum Lösen muss der Hebel
A leicht emporgehoben werden, die Taste B drücken und gedrückt
halten und den Hebel senken.
ZUR BEACHTUNG Führen Sie diese Manöver bei gedrücktem
Bremspedal durch.
ZUR BEACHTUNG Heben Sie bei den Fahrzeugen mit Armlehne vorne
diese so an, dass sie kein Hindernis bei der Betätigung der
Handbremse darstellen kann.
Das Fahrzeug muss nach einigen Malen des Einrastens
des Handbremshebels blockiert sein: Sollte dies nicht
der Fall sein, wenden Sie sich bitte an das Alfa Romeo
Kundendienstnetz, um die Einstellung vornehmen zu lassen.
BEDIENUNG DES GETRIEBESBeim Einlegen der Gänge das Kupplungspedal vollständig durchtreten
und den Schalthebel in die gewünschte Stellung bringen (das
Gangschema befindet sich auf dem Schalthebelknauf Abb. 109, Abb.
110, Abb. 111).
Abb. 108
A0J0110
Abb. 109
A0J0265
Abb. 110
A0J0266
154DAS FAHRZEUG
KENNEN
SICHERHEITMOTORSTART
UND FAHRENIM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

Für das Einlegen des Rückwärtsgangs (R) aus der Leerlaufposition,
heben Sie den Ring A unterhalb des Knüppelgriffs an und gleichzeitig:
❒auf den Versionen 1.4 Turbo MultiAir 170 PS Quadrifoglio Verde
und 1.6 JTD
Mschieben Sie den Hebel nach links und dann nach
vorne Abb. 110;
❒sulle versioni Turbo TwinAir, 1.4 Benzina, 1.4 Multi Air, 1.4 Turbo
Multi Air e 1.3 JTD
M-2
sposta la leva verso destra e poi indietro
Abb. 109 e Abb. 111.
ZUR BEACHTUNG Der Rückwärtsgang kann nur bei vollständig
stillstehendem Fahrzeug eingelegt werden.
Um die Gänge richtig zu wechseln, muss das
Kupplungspedal ganz durchgetreten werden. Aus
diesem Grunde darf sich auf dem Boden unter der
Pedalgruppe kein Hindernis befinden: Eventuelle Fußmatten
müssen glatt liegen, damit sie den Pedalweg nicht
beeinträchtigen.Lassen Sie während der Fahrt nicht die Hand auf dem
Schalthebel, die dadurch ausgeübte Kraft kann auf die
Dauer, obwohl sie gering ist, die inneren
Gangschaltungselemente abnutzen.
Abb. 111
A0J0267
155DAS FAHRZEUG
KENNEN
SICHERHEITMOTORSTART
UND FAHRENIM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

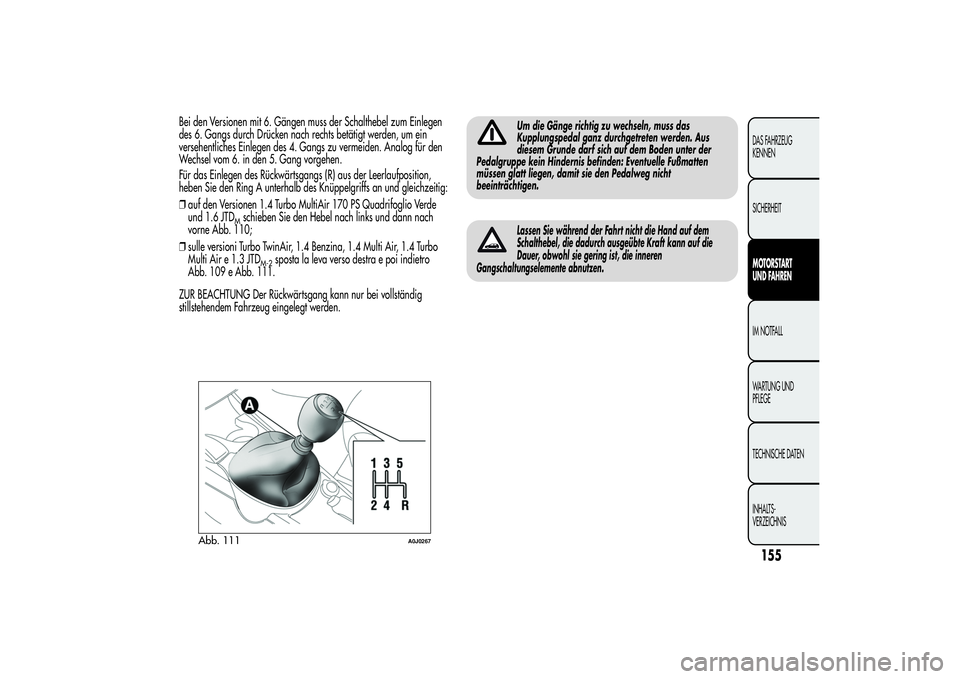

Bei den Versionen mit 6. Gängen muss der Schalthebel zum Einlegen
des 6. Gangs durch Drücken nach rechts betätigt werden, um ein
versehentliches Einlegen des 4. Gangs zu vermeiden. Analog für den
Wechsel vom 6. in den 5. Gang vorgehen.

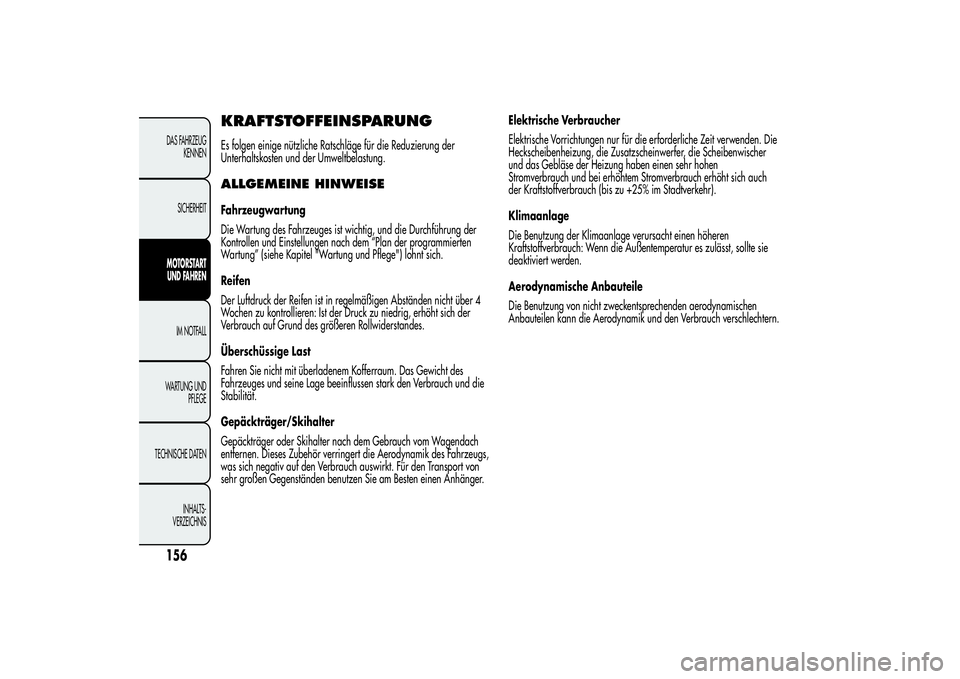

KRAFTSTOFFEINSPARUNGEs folgen einige nützliche Ratschläge für die Reduzierung der
Unterhaltskosten und der Umweltbelastung.ALLGEMEINE HINWEISEFahrzeugwartung
Die Wartung des Fahrzeuges ist wichtig, und die Durchführung der
Kontrollen und Einstellungen nach dem “Plan der programmierten
Wartung” (siehe Kapitel "Wartung und Pflege") lohnt sich.
Reifen
Der Luftdruck der Reifen ist in regelmäßigen Abständen nicht über 4
Wochen zu kontrollieren: Ist der Druck zu niedrig, erhöht sich der
Verbrauch auf Grund des größeren Rollwiderstandes.
Überschüssige Last
Fahren Sie nicht mit überladenem Kofferraum. Das Gewicht des
Fahrzeuges und seine Lage beeinflussen stark den Verbrauch und die
Stabilität.
Gepäckträger/Skihalter
Gepäckträger oder Skihalter nach dem Gebrauch vom Wagendach
entfernen. Dieses Zubehör verringert die Aerodynamik des Fahrzeugs,
was sich negativ auf den Verbrauch auswirkt. Für den Transport von
sehr großen Gegenständen benutzen Sie am Besten einen Anhänger.Elektrische Verbraucher
Elektrische Vorrichtungen nur für die erforderliche Zeit verwenden. Die
Heckscheibenheizung, die Zusatzscheinwerfer, die Scheibenwischer
und das Gebläse der Heizung haben einen sehr hohen
Stromverbrauch und bei erhöhtem Stromverbrauch erhöht sich auch
der Kraftstoffverbrauch (bis zu +25% im Stadtverkehr).
Klimaanlage
Die Benutzung der Klimaanlage verursacht einen höheren
Kraftstoffverbrauch: Wenn die Außentemperatur es zulässt, sollte sie
deaktiviert werden.
Aerodynamische Anbauteile
Die Benutzung von nicht zweckentsprechenden aerodynamischen
Anbauteilen kann die Aerodynamik und den Verbrauch verschlechtern.
156DAS FAHRZEUG
KENNEN
SICHERHEITMOTORSTART
UND FAHRENIM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
