Alfa Romeo MiTo 2013 Betriebsanleitung (in German)

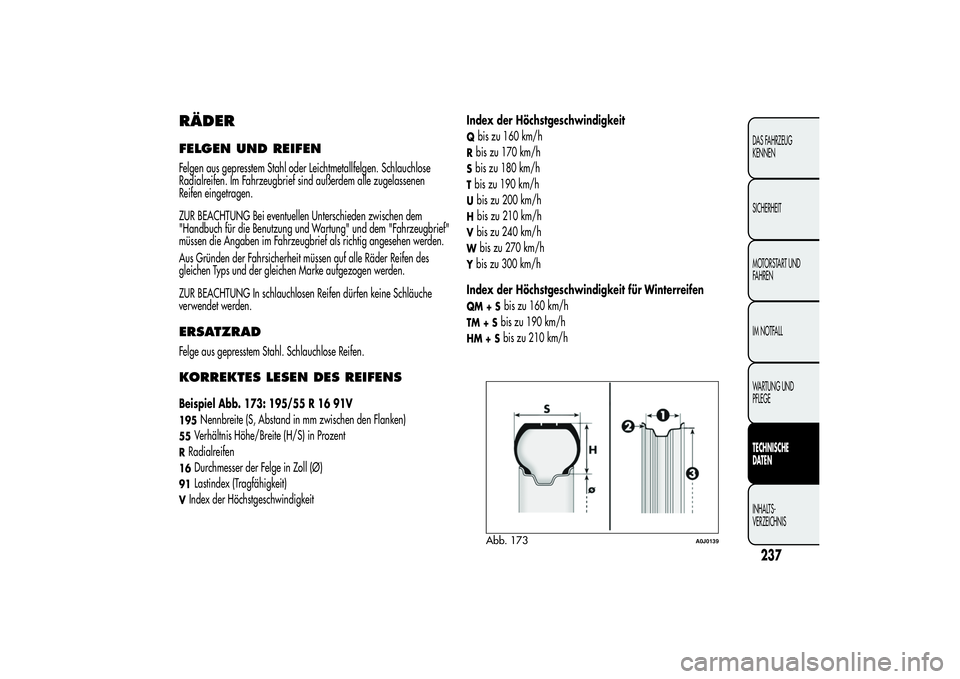

RÄDERFELGEN UND REIFENFelgen aus gepresstem Stahl oder Leichtmetallfelgen. Schlauchlose
Radialreifen. Im Fahrzeugbrief sind außerdem alle zugelassenen
Reifen eingetragen.
ZUR BEACHTUNG Bei eventuellen Unterschieden zwischen dem
"Handbuch für die Benutzung und Wartung" und dem "Fahrzeugbrief"
müssen die Angaben im Fahrzeugbrief als richtig angesehen werden.
Aus Gründen der Fahrsicherheit müssen auf alle Räder Reifen des
gleichen Typs und der gleichen Marke aufgezogen werden.
ZUR BEACHTUNG In schlauchlosen Reifen dürfen keine Schläuche
verwendet werden.ERSATZRADFelge aus gepresstem Stahl. Schlauchlose Reifen.KORREKTES LESEN DES REIFENSBeispiel Abb. 173: 195/55 R 16 91V195
Nennbreite (S, Abstand in mm zwischen den Flanken)
55
Verhältnis Höhe/Breite (H/S) in Prozent
RRadialreifen16
Durchmesser der Felge in Zoll (Ø)
91
Lastindex (Tragfähigkeit)
VIndex der HöchstgeschwindigkeitIndex der Höchstgeschwindigkeit
Qbis zu 160 km/hRbis zu 170 km/hSbis zu 180 km/hTbis zu 190 km/hUbis zu 200 km/hHbis zu 210 km/hVbis zu 240 km/hW
bis zu 270 km/h
Ybis zu 300 km/h
Index der Höchstgeschwindigkeit für WinterreifenQM + S
bis zu 160 km/h
TM + S
bis zu 190 km/h
HM + S
bis zu 210 km/h
Abb. 173
A0J0139
237DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

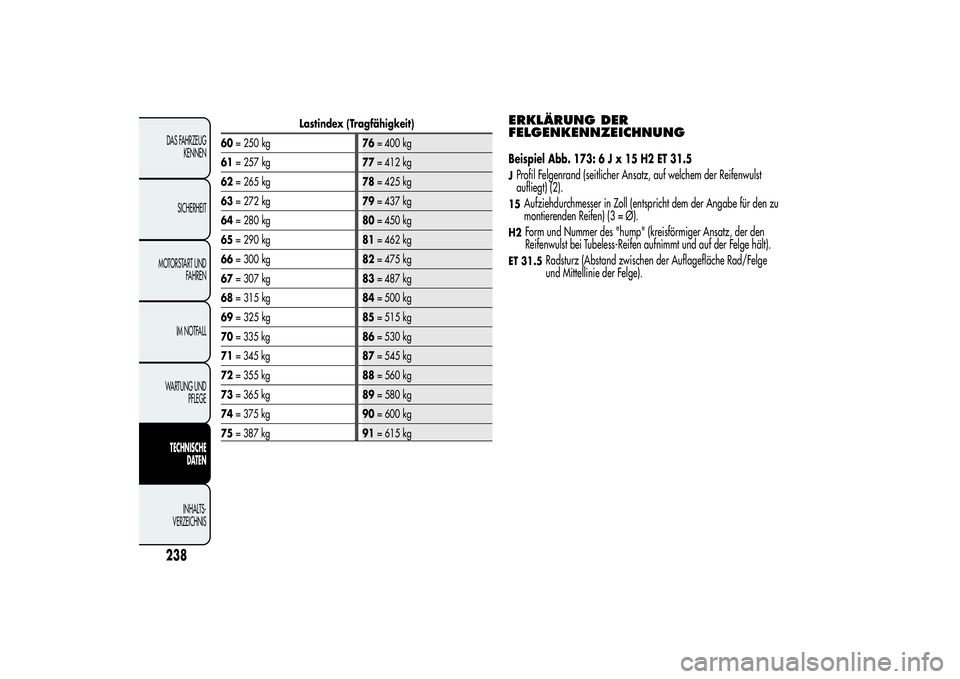

Lastindex (Tragfähigkeit)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
ERKLÄRUNG DER
FELGENKENNZEICHNUNGBeispiel Abb. 173:6Jx15H2ET31.5JProfil Felgenrand (seitlicher Ansatz, auf welchem der Reifenwulst
aufliegt) (2).15
Aufziehdurchmesser in Zoll (entspricht dem der Angabe für den zu
montierenden Reifen) (3 = Ø).
H2
Form und Nummer des "hump" (kreisförmiger Ansatz, der den
Reifenwulst bei Tubeless-Reifen aufnimmt und auf der Felge hält).
ET 31.5
Radsturz (Abstand zwischen der Auflagefläche Rad/Felge
und Mittellinie der Felge).
238DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

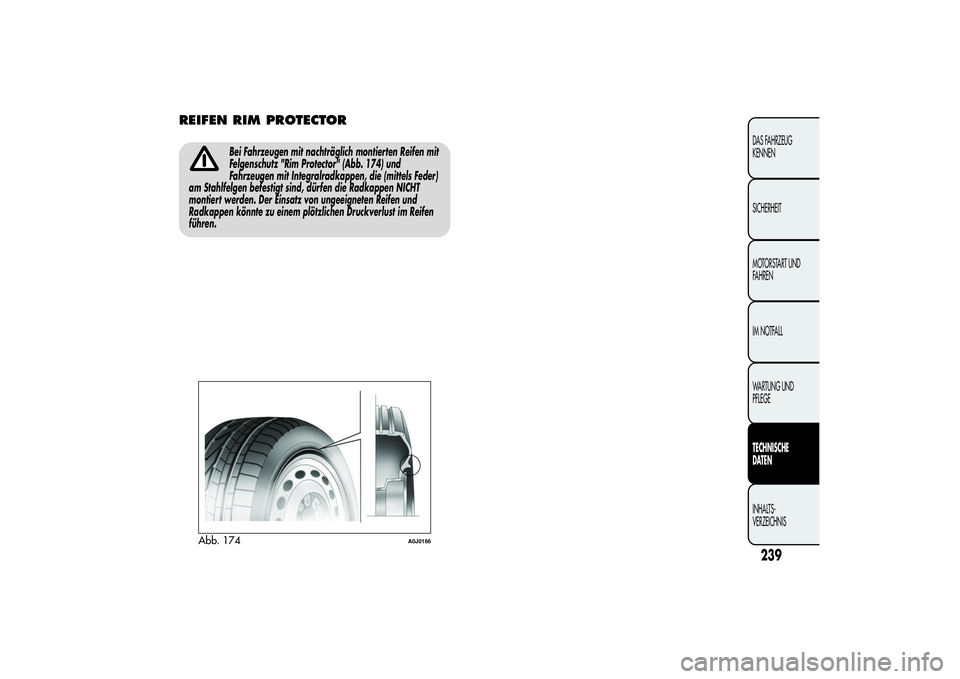

REIFEN RIM PROTECTOR
Bei Fahrzeugen mit nachträglich montierten Reifen mit
Felgenschutz "Rim Protector" (Abb. 174) und
Fahrzeugen mit Integralradkappen, die (mittels Feder)
am Stahlfelgen befestigt sind, dürfen die Radkappen NICHT
montiert werden. Der Einsatz von ungeeigneten Reifen und
Radkappen könnte zu einem plötzlichen Druckverlust im Reifen
führen.
Abb. 174
A0J0166
239DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

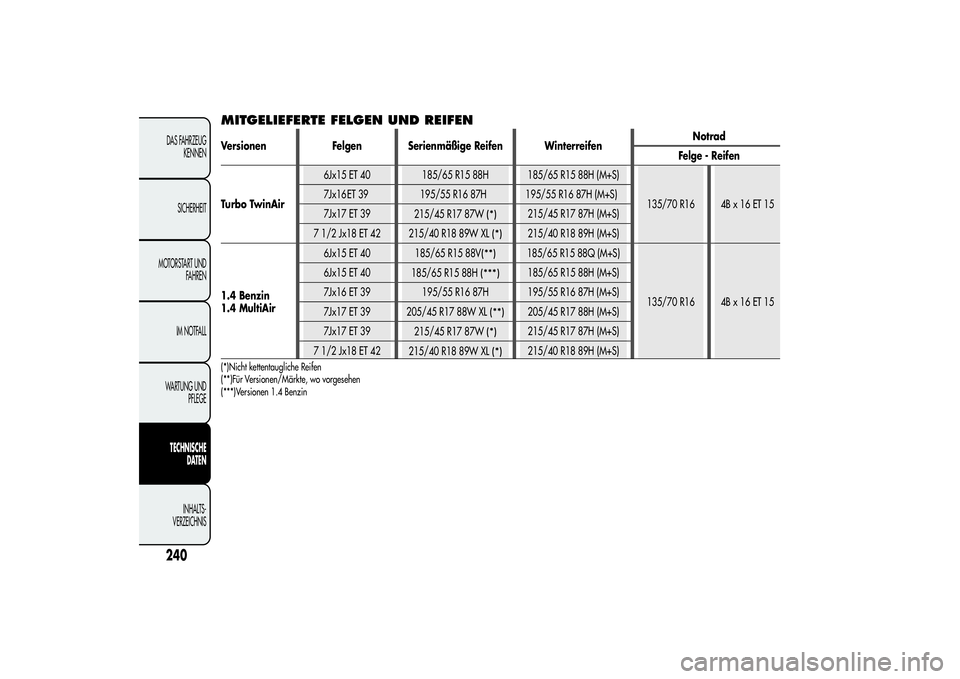

MITGELIEFERTE FELGEN UND REIFENVersionen Felgen Serienmäßige Reifen WinterreifenNotrad
Felge - Reifen
Turbo TwinAir6Jx15 ET 40 185/65 R15 88H 185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 7Jx1 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
1.4 Benzin
1.4 MultiAir6Jx15 ET 40
185/65 R15 88V
(**)
185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
185/65 R15 88H
(***)
185/65 R15 88H (M+S)
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
(*)Nicht kettentaugliche Reifen
(**)Für Versionen/Märkte, wo vorgesehen
(***)Versionen 1.4 Benzin
240DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
6

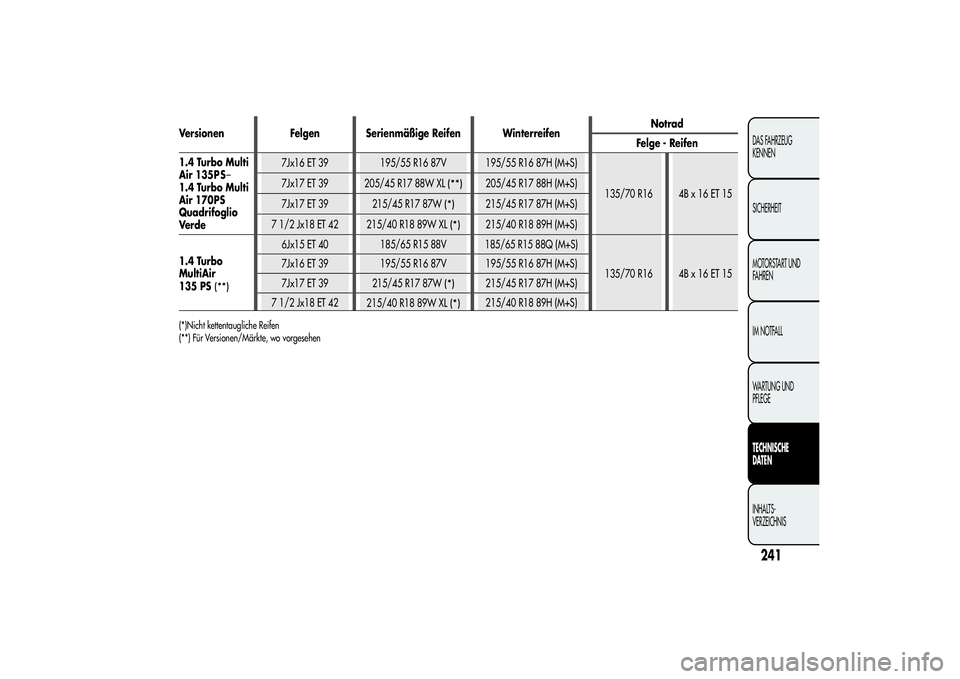

Versionen Felgen Serienmäßige Reifen WinterreifenNotrad
Felge - Reifen
1.4 Turbo Multi
Air 135–
1.4 Turbo Multi
Air 170
Quadrifoglio
Ve r d e7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
1.4 Turbo
MultiAir
135 PS
(**)
6Jx15 ET 40 185/65 R15 88V 185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
(*)Nicht kettentaugliche Reifen
(**) Für Versionen/Märkte, wo vorgesehen
241DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS
PS PS

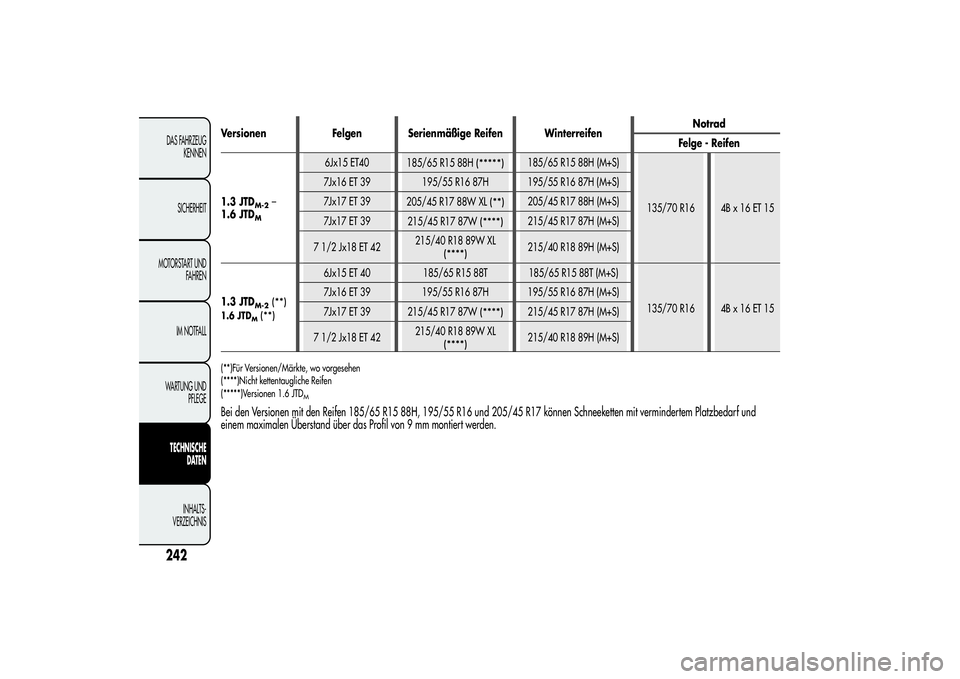

Versionen Felgen Serienmäßige Reifen WinterreifenNotrad
Felge - Reifen
1.3 JTD
M-2
–
1.6 JTD
M
6Jx15 ET40
185/65 R15 88H
(*****)
185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(****)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(****)
215/40 R18 89H (M+S)
1.3 JTD
M-2
(**)
1.6 JTD
M(**)
6Jx15 ET 40 185/65 R15 88T 185/65 R15 88T (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(****)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(****)
215/40 R18 89H (M+S)
(*****)Versionen 1.6 JTD
M
(**)Für Versionen/Märkte, wo vorgesehen
(****)Nicht kettentaugliche ReifenBei den Versionen mit den Reifen 185/65 R15 88H, 195/55 R16 und 205/45 R17 können Schneeketten mit vermindertem Platzbedarf und
einem maximalen Überstand über das Profil von 9 mm montiert werden.
242DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

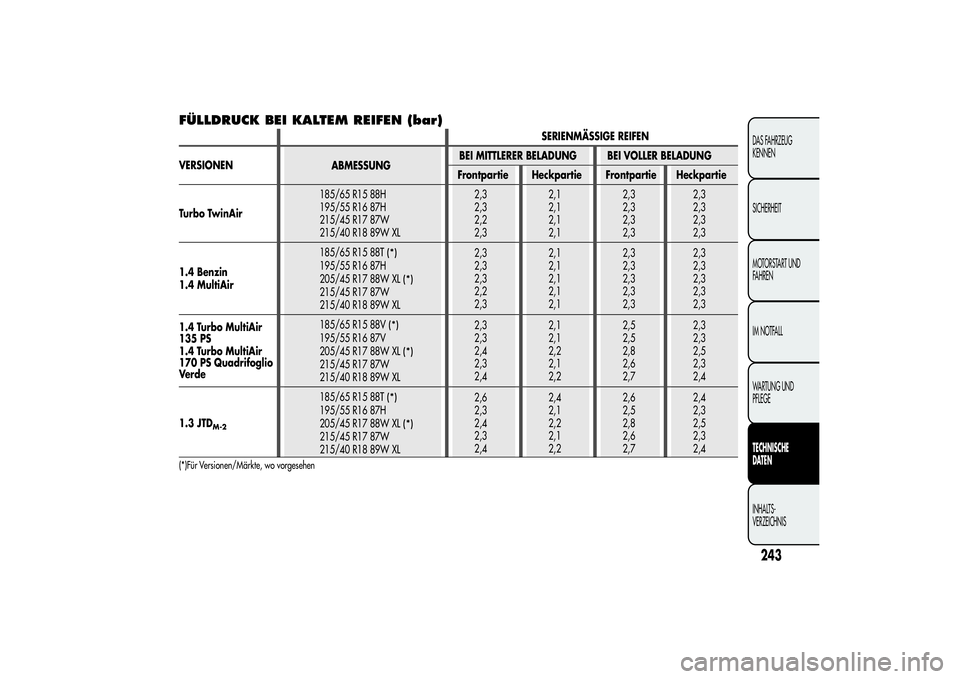

FÜLLDRUCK BEI KALTEM REIFEN (bar)
SERIENMÄSSIGE REIFEN
VERSIONENBEI MITTLERER BELADUNG BEI VOLLER BELADUNG
Frontpartie Heckpartie Frontpartie Heckpartie
Turbo TwinAir185/65 R15 88H
195/55 R16 87H
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,2
2,32,1
2,1
2,1
2,12,3
2,3
2,3
2,32,3
2,3
2,3
2,3
1.4 Benzin
1.4 MultiAir185/65 R15 88T
(*)
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,3
2,2
2,32,1
2,1
2,1
2,1
2,12,3
2,3
2,3
2,3
2,32,3
2,3
2,3
2,3
2,3
1.4 Turbo MultiAir
135 PS
1.4 Turbo MultiAir
170 PS Quadrifoglio
Ve r d e185/65 R15 88V
(*)
195/55 R16 87V
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,4
2,3
2,42,1
2,1
2,2
2,1
2,22,5
2,5
2,8
2,6
2,72,3
2,3
2,5
2,3
2,4
1.3 JTD
M-2
185/65 R15 88T
(*)
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,6
2,3
2,4
2,3
2,42,4
2,1
2,2
2,1
2,22,6
2,5
2,8
2,6
2,72,4
2,3
2,5
2,3
2,4
(*)Für Versionen/Märkte, wo vorgesehen
243DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

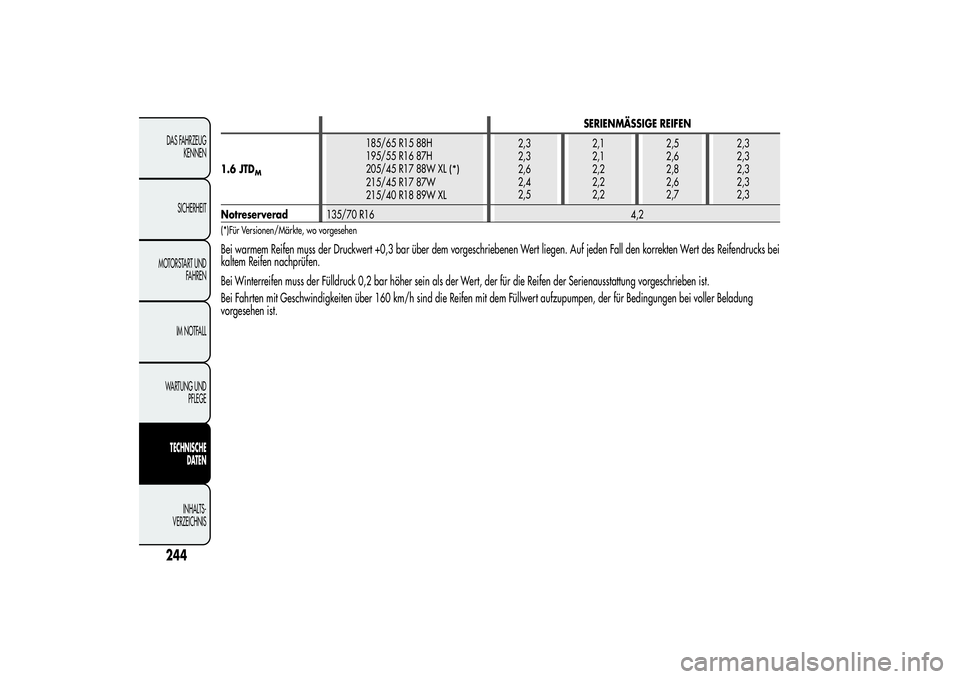

ABMESSUNG

SERIENMÄSSIGE REIFEN
1.6 JTD
M
185/65 R15 88H
195/55 R16 87H
205/45 R17 88W XL
(*)
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,6
2,4
2,52,1
2,1
2,2
2,2
2,22,5
2,6
2,8
2,6
2,72,3
2,3
2,3
2,3
2,3
Notreserverad135/70 R16 4,2
(*)Für Versionen/Märkte, wo vorgesehenBei warmem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen. Auf jeden Fall den korrekten Wert des Reifendrucks bei
kaltem Reifen nachprüfen.
Bei Winterreifen muss der Fülldruck 0,2 bar höher sein als der Wert, der für die Reifen der Serienausstattung vorgeschrieben ist.
Bei Fahrten mit Geschwindigkeiten über 160 km/h sind die Reifen mit dem Füllwert aufzupumpen, der für Bedingungen bei voller Beladung
vorgesehen ist.
244DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

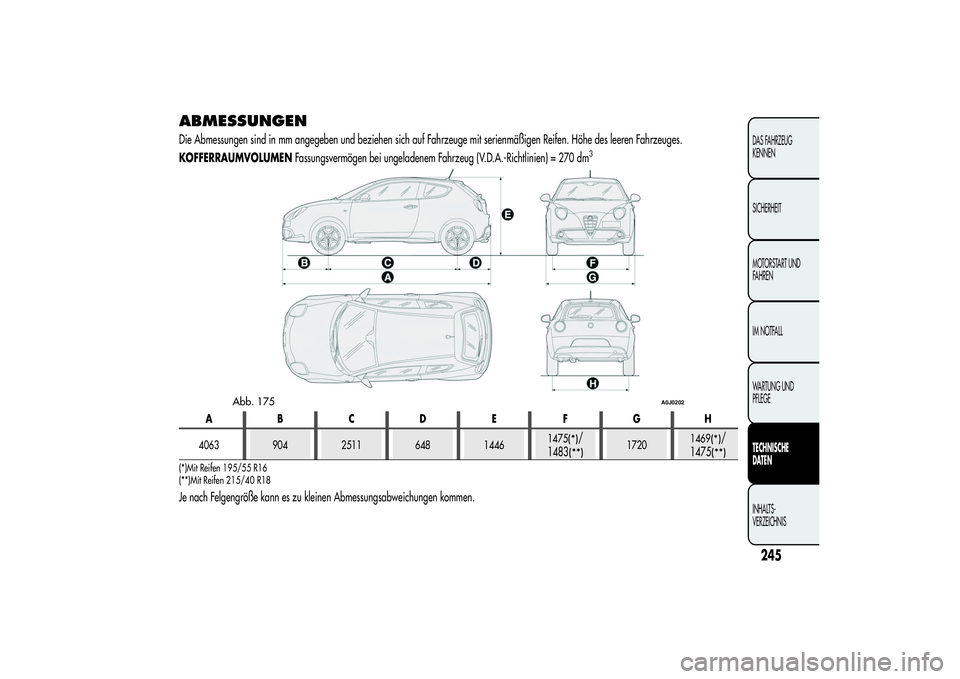

ABMESSUNGENDie Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Höhe des leeren Fahrzeuges.
KOFFERRAUMVOLUMENFassungsvermögen bei ungeladenem Fahrzeug (V.D.A.-Richtlinien) = 270 dm
3
AB CD E FGH
4063 904 2511 648 14461475
(*)/
1483(**)
17201469
(*)/
1475(**)
(*)Mit Reifen 5/ R1
(**)Mit Reifen 5/ R18Je nach Felgengröße kann es zu kleinen Abmessungsabweichungen kommen.
Abb. 175
A0J0202
245DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS
19 55 6
21 40

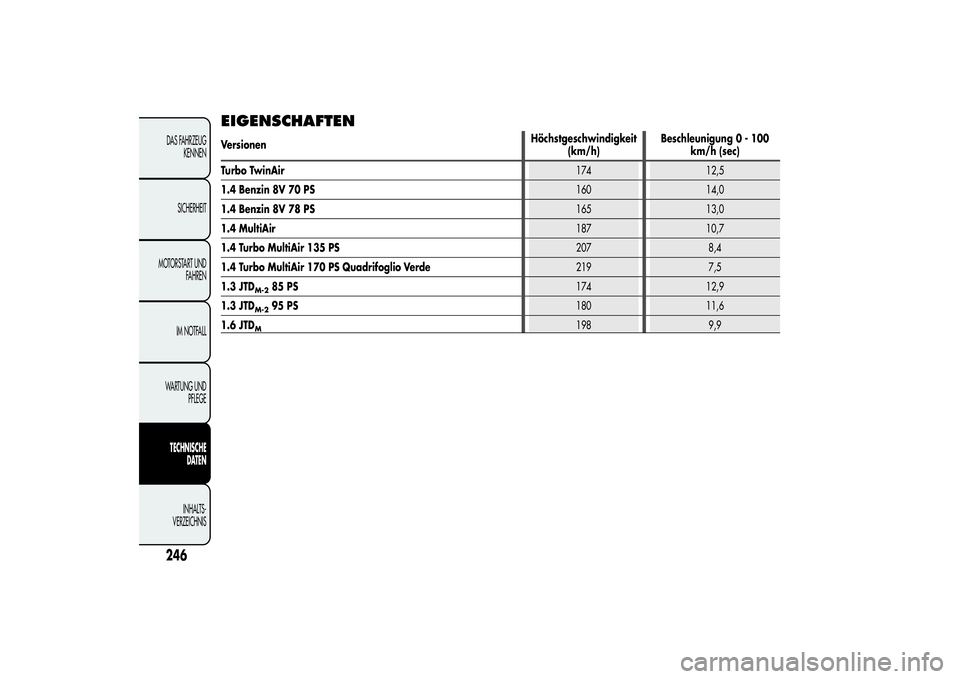

EIGENSCHAFTENVersionenHöchstgeschwindigkeit
(km/h)Beschleunigung 0 - 100
km/h (sec)
Turbo TwinAir174 12,
1.4 Benzin 8V 70 PS160 14,0
1.4 Benzin 8V 78 PS165 13,0
1.4 MultiAir187 10,7
1.4 Turbo MultiAir 135 PS207 8,4
1.4 Turbo MultiAir 170 PS Quadrifoglio Verde219 7,5
1.3 JTD
M-2
85 PS174 12,9
1.3 JTD
M-2
95 PS180 11,6
1.6 JTD
M
198 9,9
