Változatok Sebességváltó Tengelykapcsoló Meghajtás
1.4 benzinmotor
Öt előremeneti sebességfokozat
és hátramenet, az előremeneti
fokozatok szinkronizálvaÖnbeállító, holtjáték nélküli
pedállalElöl 1.4 Turbo Multi Air 135 LE
1.3 JTD
M-2
Turbo TwinAir
Hat előremeneti sebességfokozat
és hátramenet, az előremeneti
fokozatok szinkronizálvaÖnbeállító, holtjáték nélküli
pedállalElöl 1.4 Multi Air
1.4 Turbo Multi Air 170 LE
Quadrifoglio Verde
1,6 JTD
M

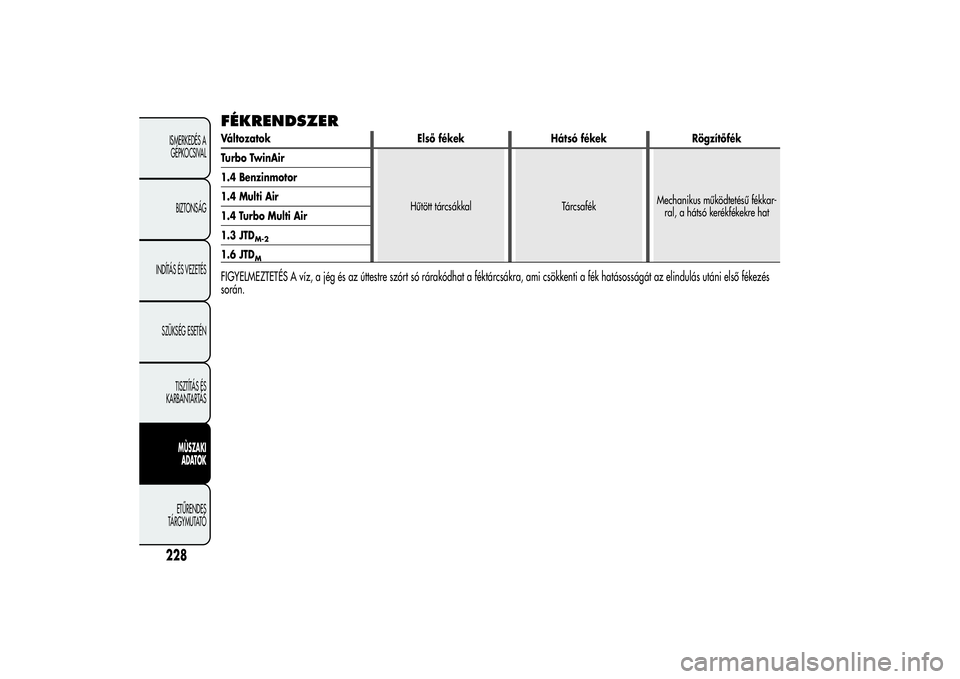

FÉKRENDSZERVáltozatok Első fékek Hátsó fékek Rögzítőfék
Turbo TwinAir
Hűtött tárcsákkal TárcsafékMechanikus működtetésű fékkar-
ral, a hátsó kerékfékekre hat 1.4 Benzinmotor
1.4 Multi Air
1.4 Turbo Multi Air
1.3 JTD
M-2
1.6 JTD
M
FIGYELMEZTETÉS A víz, a jég és az úttestre szórt só rárakódhat a féktárcsákra, ami csökkenti a fék hatásosságát az elindulás utáni első fékezés
során.
228ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ

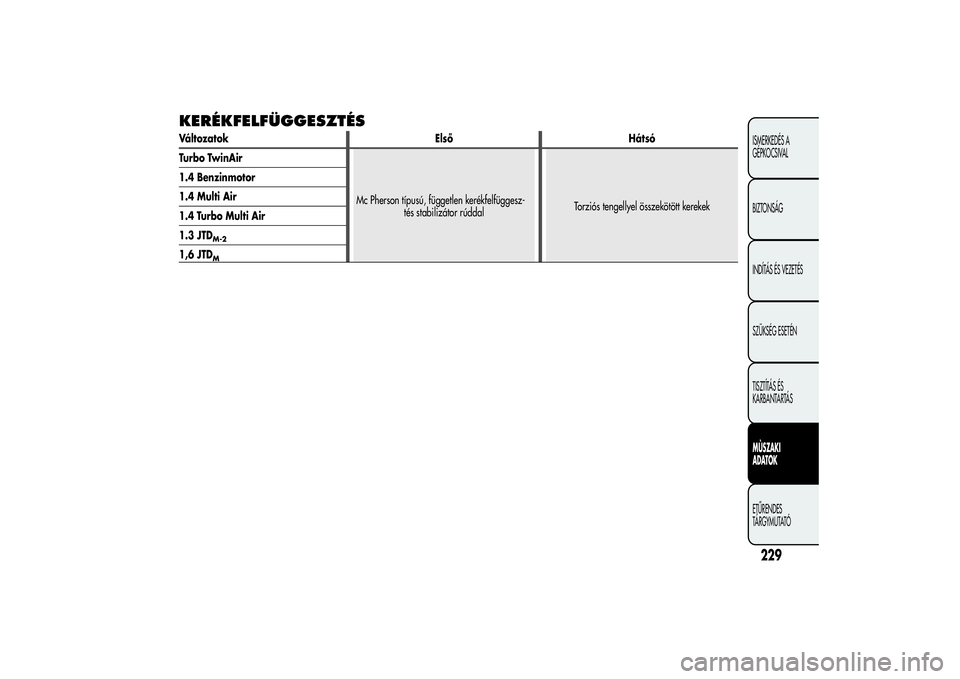

KERÉKFELFÜGGESZTÉSVáltozatok Első Hátsó
Turbo TwinAir
Mc Pherson típusú, független kerékfelfüggesz-
tés stabilizátor rúddalTorziós tengellyel összekötött kerekek 1.4 Benzinmotor
1.4 Multi Air
1.4 Turbo Multi Air
1.3 JTD
M-2
1,6 JTD
M
229ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ

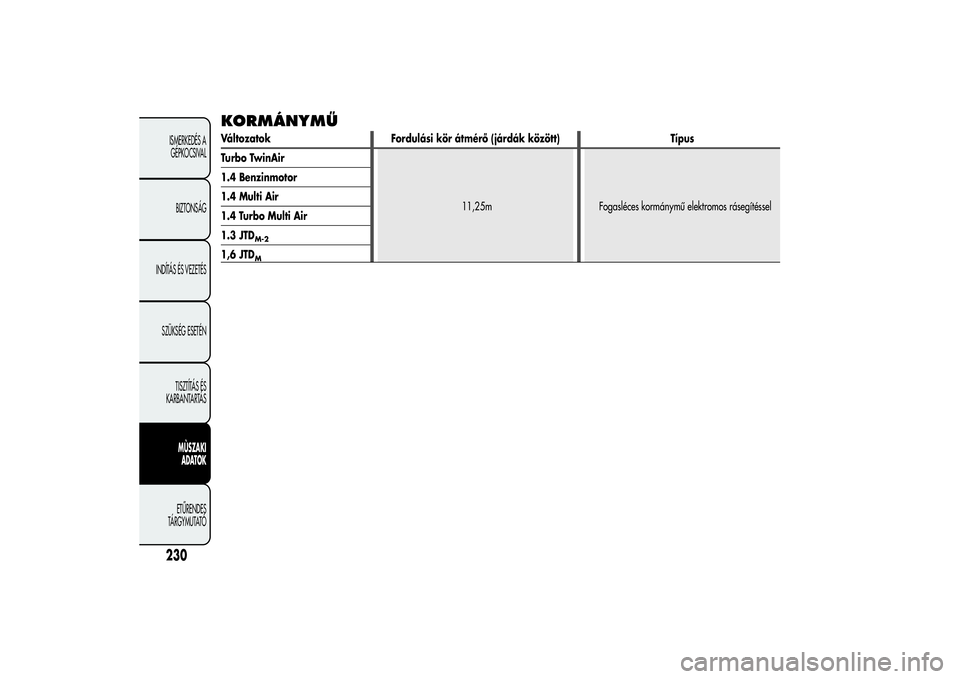

KORMÁNYMŰVáltozatok Fordulási kör átmérő (járdák között) Típus
Turbo TwinAir
11, m Fogasléces kormánymű elektromos rásegítéssel 1.4 Benzinmotor
1.4 Multi Air
1.4 Turbo Multi Air
1.3 JTD
M-2
1,6 JTD
M
230ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ
25

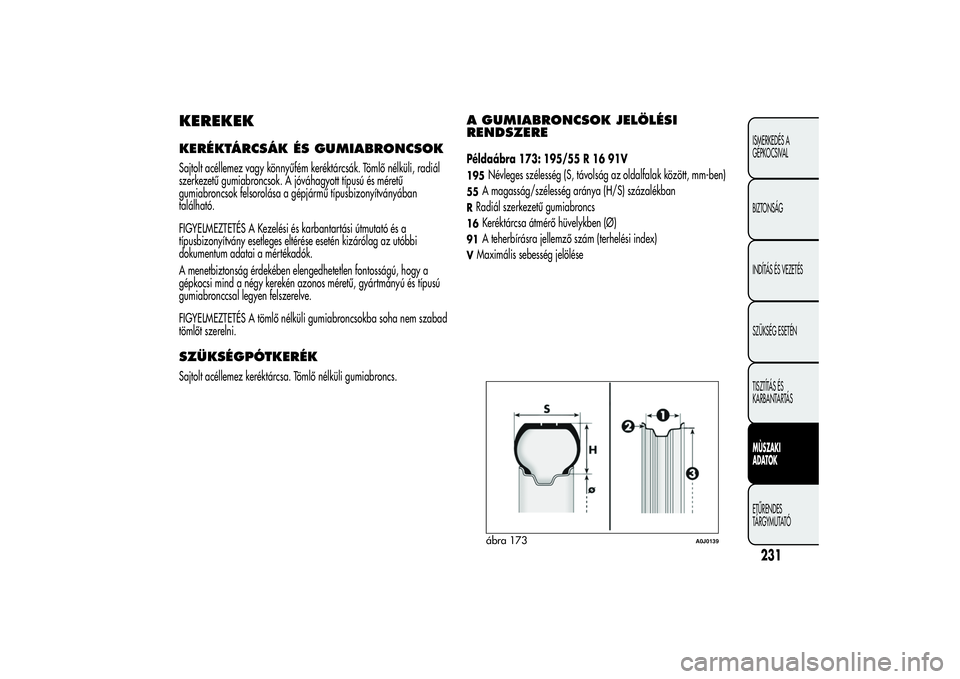

KEREKEKKERÉKTÁRCSÁK ÉS GUMIABRONCSOKSajtolt acéllemez vagy könnyűfém keréktárcsák. Tömlő nélküli, radiál
szerkezetű gumiabroncsok. A jóváhagyott típusú és méretű
gumiabroncsok felsorolása a gépjármű típusbizonyítványában
található.
FIGYELMEZTETÉS A Kezelési és karbantartási útmutató és a
típusbizonyítvány esetleges eltérése esetén kizárólag az utóbbi
dokumentum adatai a mértékadók.
A menetbiztonság érdekében elengedhetetlen fontosságú, hogy a
gépkocsi mind a négy kerekén azonos méretű, gyártmányú és típusú
gumiabronccsal legyen felszerelve.
FIGYELMEZTETÉS A tömlő nélküli gumiabroncsokba soha nem szabad
tömlőt szerelni.SZÜKSÉGPÓTKERÉKSajtolt acéllemez keréktárcsa. Tömlő nélküli gumiabroncs.
A GUMIABRONCSOK JELÖLÉSI
RENDSZEREPéldaábra 173: 195/55 R 16 91V195
Névleges szélesség (S, távolság az oldalfalak között, mm-ben)
55
A magasság/szélesség aránya (H/S) százalékban
RRadiál szerkezetű gumiabroncs16
Keréktárcsa átmérő hüvelykben (Ø)
91
A teherbírásra jellemző szám (terhelési index)
VMaximális sebesség jelöléseábra 173
A0J0139
231ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ

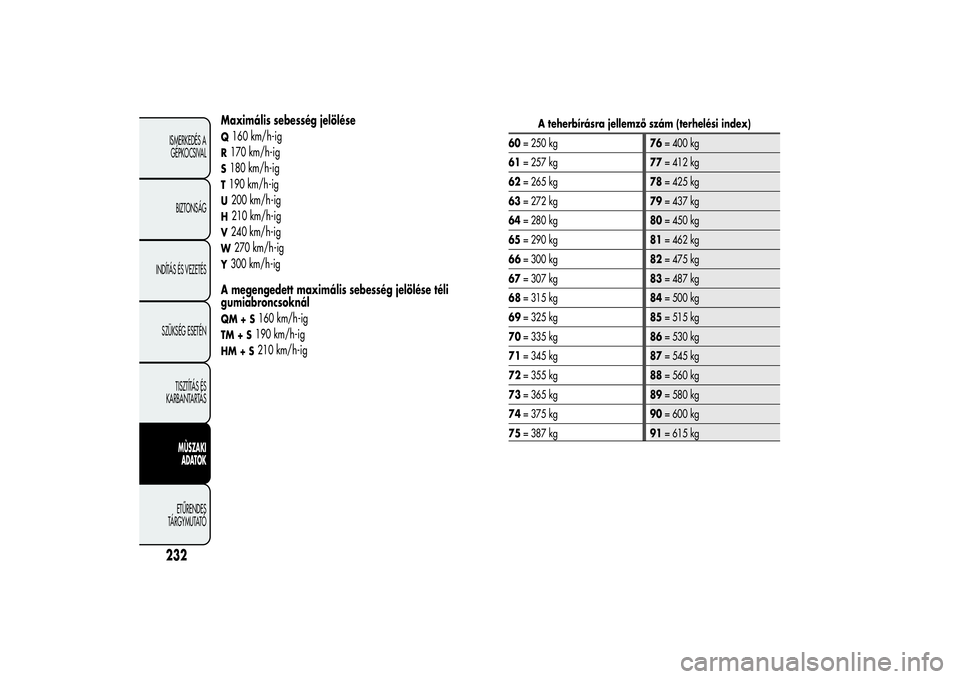

Maximális sebesség jelöléseQ160 km/h-igR170 km/h-igS180 km/h-igT190 km/h-igU200 km/h-igH210 km/h-igV240 km/h-igW
270 km/h-ig
Y300 km/h-ig
A megengedett maximális sebesség jelölése téli
gumiabroncsoknálQM + S
160 km/h-ig
TM+S
190 km/h-ig
HM + S
210 km/h-ig
A teherbírásra jellemző szám (terhelési index)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
232ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ

A KERÉKTÁRCSÁK JELÖLÉSI
RENDSZEREPéldaábra 173:6Jx15H2ET31,5Ja keréktárcsa mélyedésének profilja (a gumiabroncs peremének
megtámasztására) (2-es méret).15
a keréktárcsa hengeres felületének névleges átmérője hüvelykben
(megegyezik a gumiabroncs belső átmérőjével) (3-as méret = Ø).
H2
a domborulatok alakja és száma (amelyek a tömlő nélküli
gumiabroncs peremét támasztják).
ET 31,5
a kerék „kiállása” (a keréktárcsa domborúságából adódó
távolság a középvonal és a kerékagyon felfekvő felület síkja
között).
RIM PROTECTOR GUMIABRONCSOK
Lemez keréktárcsára (csavarral) rögzített integrált
dísztárcsák és nem eredeti, utólag szerelt, „Rim
Protector”-ral ellátott gumiabroncsok (ábra 174)
használata esetén NE szereljünk fel dísztárcsákat. Nem
megfelelő gumiabroncsok és dísztárcsák használata a
gumiabroncsok hirtelen nyomásvesztését okozhatja.
ábra 174
A0J0166
233ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ

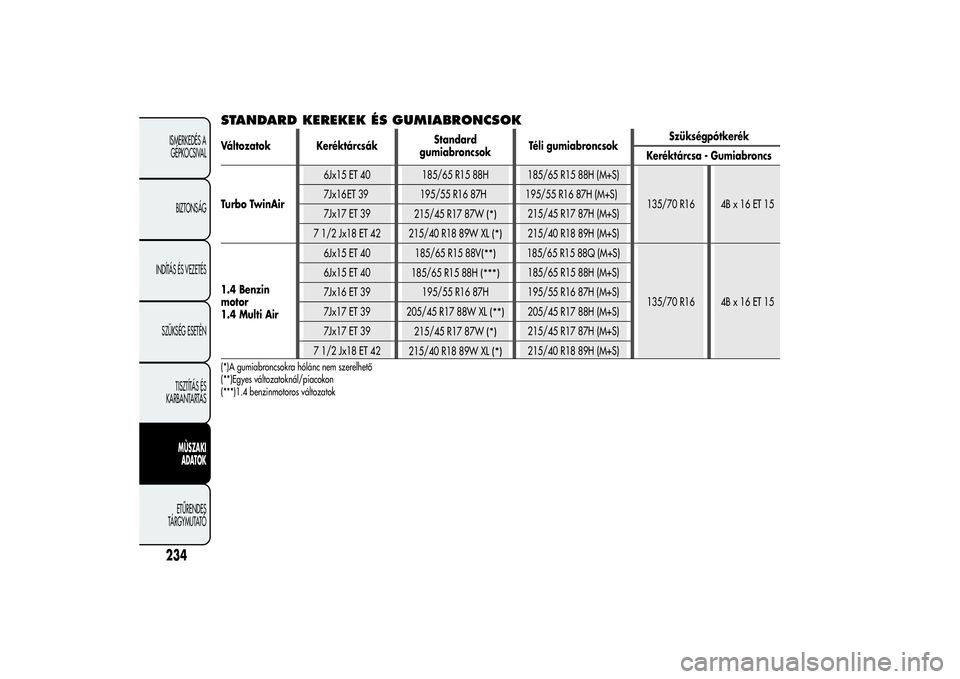

STANDARD KEREKEK ÉS GUMIABRONCSOKVáltozatok KeréktárcsákStandard
gumiabroncsokTéli gumiabroncsokSzükségpótkerék
Keréktárcsa - Gumiabroncs
Turbo TwinAir6Jx15 ET 40 185/65 R15 88H 185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 7Jx1 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
1.4 Benzin
motor
1.4 Multi Air6Jx15 ET 40
185/65 R15 88V
(**)
185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
185/65 R15 88H
(***)
185/65 R15 88H (M+S)
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
(*)A gumiabroncsokra hólánc nem szerelhető
(**)Egyes változatoknál/piacokon
(***)1.4 benzinmotoros változatok
234ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ
6

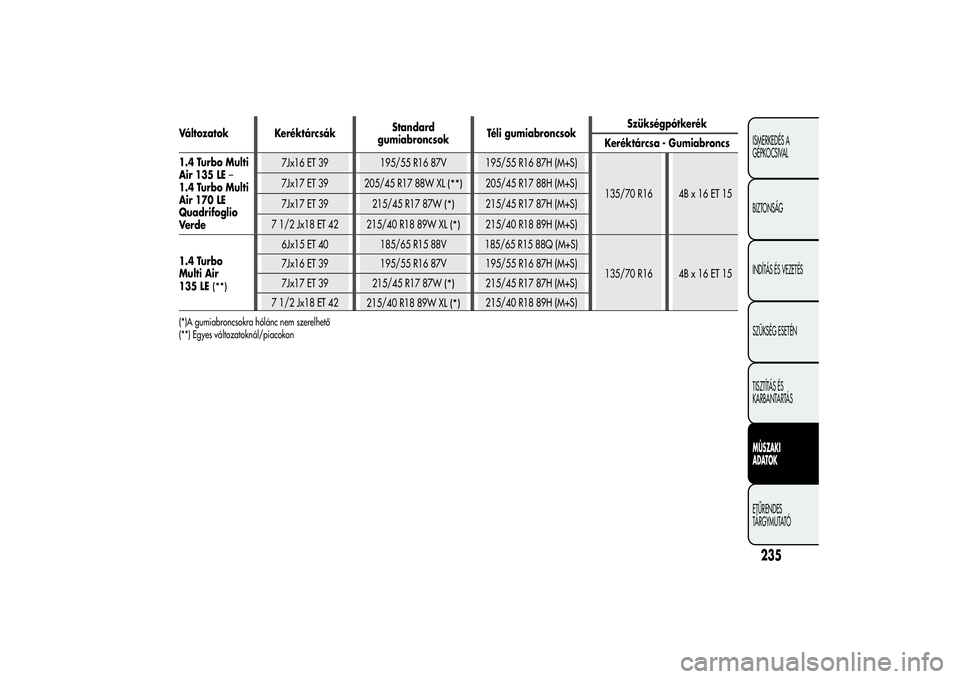

Változatok KeréktárcsákStandard
gumiabroncsokTéli gumiabroncsokSzükségpótkerék
Keréktárcsa - Gumiabroncs
1.4 Turbo Multi
Air 135 LE–
1.4 Turbo Multi
Air 170 LE
Quadrifoglio
Ve r d e7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
1.4 Turbo
Multi Air
135 LE
(**)
6Jx15 ET 40 185/65 R15 88V 185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
(*)A gumiabroncsokra hólánc nem szerelhető
(**) Egyes változatoknál/piacokon
235ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ

Változatok KeréktárcsákStandard
gumiabroncsokTéli gumiabroncsokSzükségpótkerék
Keréktárcsa - Gumiabroncs
1.3 JTD
M-2
1.6 JTD
M
6Jx15 ET40
185/65 R15 88H
(*****)
185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(****)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(****)
215/40 R18 89H (M+S)
1.3 JTD
M-2
(**)
1.6 JTD
M(**)
6Jx15 ET 40 185/65 R15 88T 185/65 R15 88T (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(****)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(****)
215/40 R18 89H (M+S)

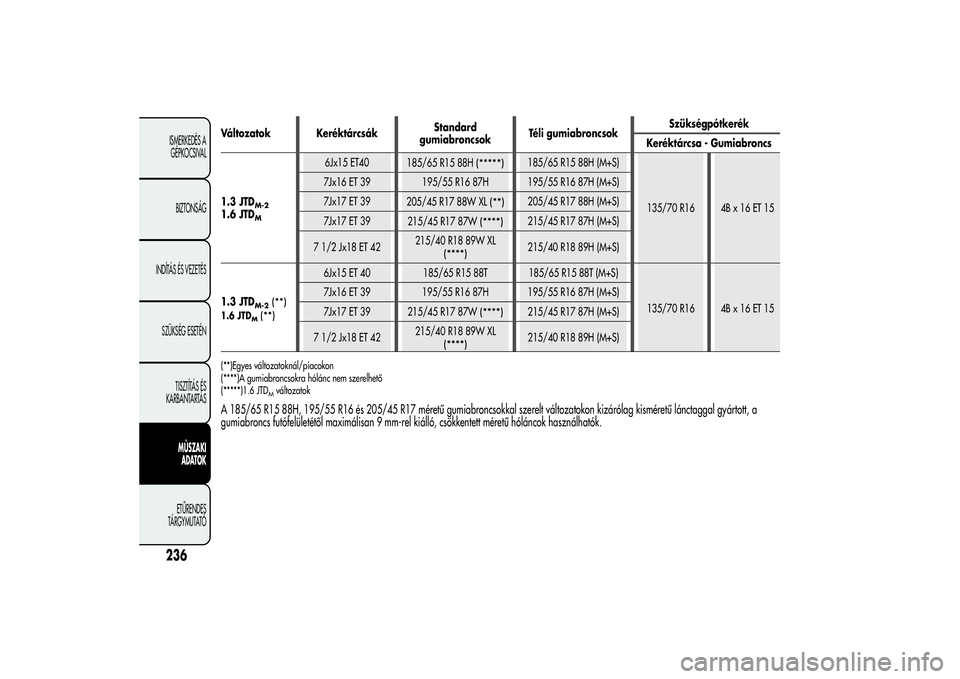

(*****)1.6 JTD
Mváltozatok (**)Egyes változatoknál/piacokon
(****)A gumiabroncsokra hólánc nem szerelhető
A 185/65 R15 88H, 195/55 R16 és 205/45 R17 méretű gumiabroncsokkal szerelt változatokon kizárólag kisméretű lánctaggal gyártott, a
gumiabroncs futófelületétől maximálisan 9 mm-rel kiálló, csökkentett méretű hóláncok használhatók.
236ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
