Le lampade alogene contengono gas in pressione, in
caso di rottura è possibile la proiezione di frammenti
di vetro.A causa dell’elevata tensione di alimentazione,
l’eventuale sostituzione di una lampada a scarica di
gas (Bi-Xenon) deve essere effettuata soltanto da
personale specializzato: pericolo di morte! Rivolgiti ai Servizi
Autorizzati Alfa Romeo.
AVVERTENZA Quando il clima è freddo o umido o dopo una pioggia
battente o dopo il lavaggio, la superficie dei fari o delle luci posteriori
può appannarsi e/o formare gocce di condensa sul lato interno. Si
tratta di un fenomeno naturale dovuto alla differenza di temperatura e
di umidità tra interno ed esterno del vetro che tuttavia non indica
un’anomalia e non compromette il normale funzionamento dei
dispositivi di illuminazione. L’appannamento sparisce rapidamente
accendendo le luci, a partire dal centro del diffusore, estendendosi
progressivamente verso i bordi.
167CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

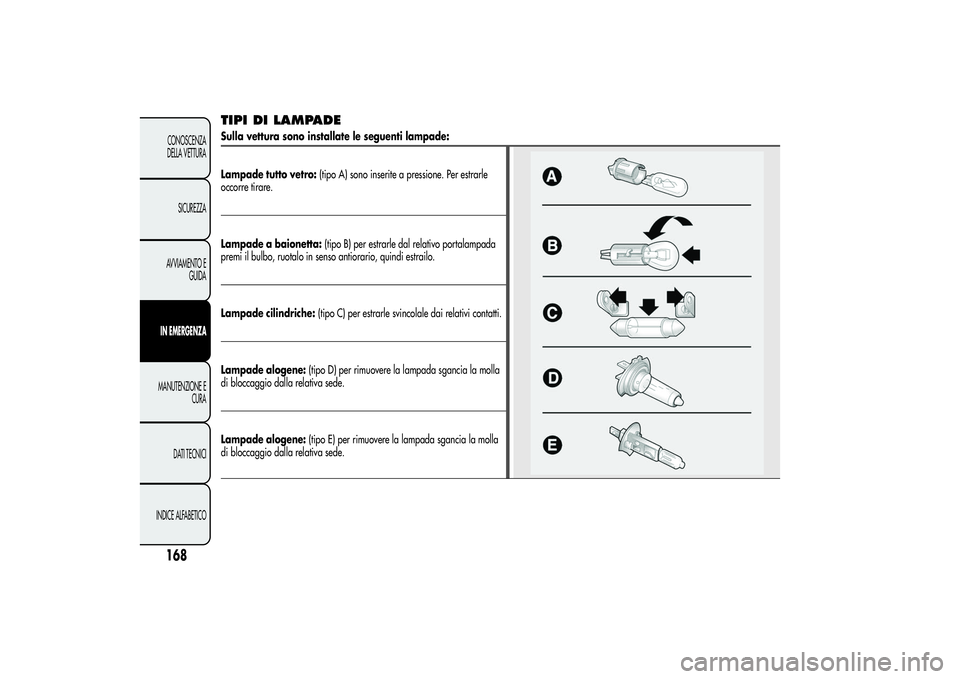

TIPI DI LAMPADESulla vettura sono installate le seguenti lampade:
Lampade tutto vetro:(tipo A) sono inserite a pressione. Per estrarle
occorre tirare.Lampade a baionetta:(tipo B) per estrarle dal relativo portalampada
premi il bulbo, ruotalo in senso antiorario, quindi estrailo.
Lampade cilindriche:(tipo C) per estrarle svincolale dai relativi contatti.
Lampade alogene:(tipo D) per rimuovere la lampada sgancia la molla
di bloccaggio dalla relativa sede.
Lampade alogene:(tipo E) per rimuovere la lampada sgancia la molla
di bloccaggio dalla relativa sede.
168CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

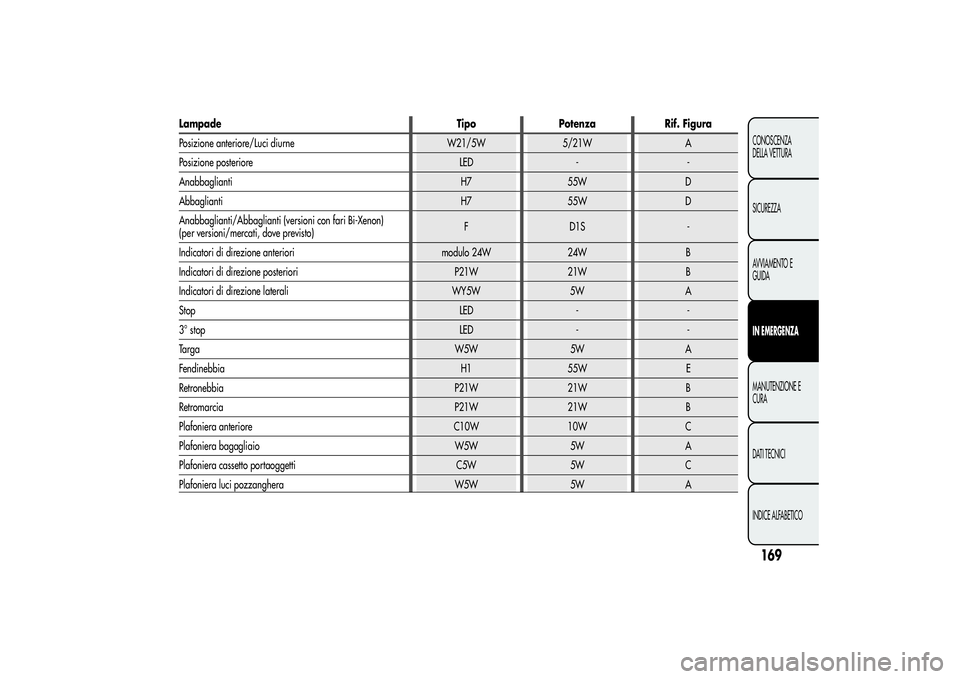

Lampade Tipo Potenza Rif. Figura
Posizione anteriore/Luci diurne W21/5W 5/21W A
Posizione posteriore LED - -
Anabbaglianti H7 55W D
Abbaglianti H7 55W D
Anabbaglianti/Abbaglianti (versioni con fari Bi-Xenon)
F D1S -
Indicatori di direzione anteriori modulo 24W 24W B
Indicatori di direzione posteriori P21W 21W B
Indicatori di direzione laterali WY5W 5W A
Stop LED - -
3° stop LED - -
Targa W5W 5W A
Fendinebbia H1 55W E
Retronebbia P21W 21W B
Retromarcia P21W 21W B
Plafoniera anteriore C10W 10W C
Plafoniera bagagliaio W5W 5W A
Plafoniera cassetto portaoggetti C5W 5W C
Plafoniera luci pozzanghera W5W 5W A
169CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
(per versioni/mercati, dove previsto)

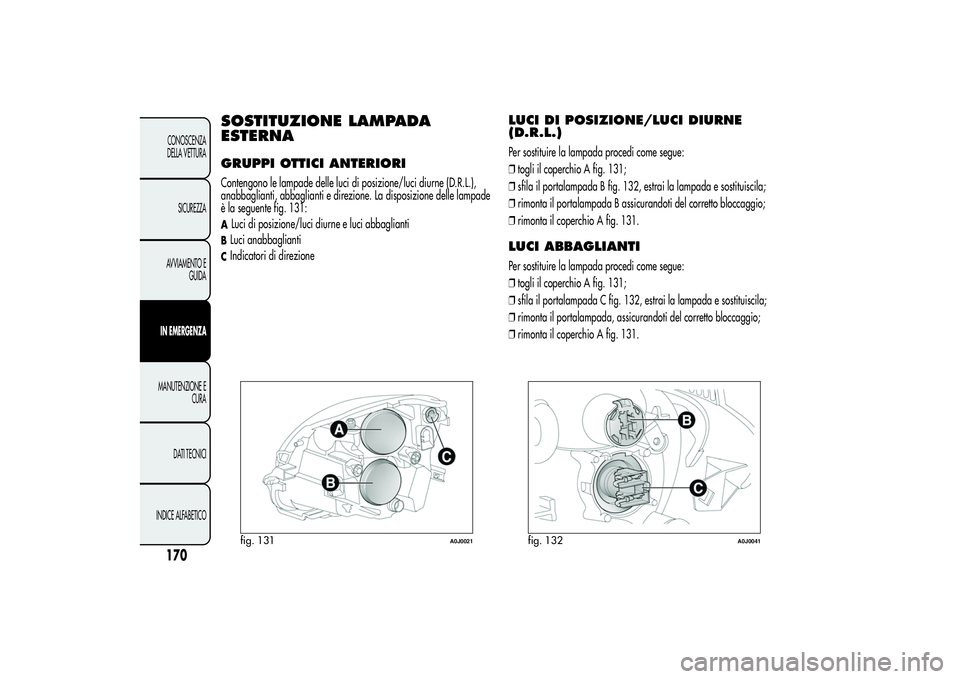

SOSTITUZIONE LAMPADA
ESTERNAGRUPPI OTTICI ANTERIORIContengono le lampade delle luci di posizione/luci diurne (D.R.L.),
anabbaglianti, abbaglianti e direzione. La disposizione delle lampade
è la seguente fig. 131:ALuci di posizione/luci diurne e luci abbagliantiBLuci anabbagliantiCIndicatori di direzione
LUCI DI POSIZIONE/LUCI DIURNE
(D.R.L.)Per sostituire la lampada procedi come segue:
❒togli il coperchio A fig. 131;
❒sfila il portalampada B fig. 132, estrai la lampada e sostituiscila;
❒rimonta il portalampada B assicurandoti del corretto bloccaggio;
❒rimonta il coperchio A fig. 131.LUCI ABBAGLIANTIPer sostituire la lampada procedi come segue:
❒togli il coperchio A fig. 131;
❒sfila il portalampada C fig. 132, estrai la lampada e sostituiscila;
❒rimonta il portalampada, assicurandoti del corretto bloccaggio;
❒rimonta il coperchio A fig. 131.
fig. 131
A0J0021
fig. 132
A0J0041
170CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

LUCI ANABBAGLIANTICon lampade ad incandescenza
Per sostituire la lampada procedi come segue:
❒togli il coperchio B fig. 131;
❒togli il coperchio A fig. 133 di protezione della lampada;
❒estrai la lampada e sostituiscila;
❒rimonta il portalampada, assicurandoti del corretto bloccaggio;
❒rimonta il coperchio B fig. 131.Con lampade a scarica di gas (Bixenon)
(per versioni/mercati, dove previsto)
Per la sostituzione di queste lampade rivolgiti ai
Servizi Autorizzati Alfa Romeo.
fig. 133
A0J0040
171CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

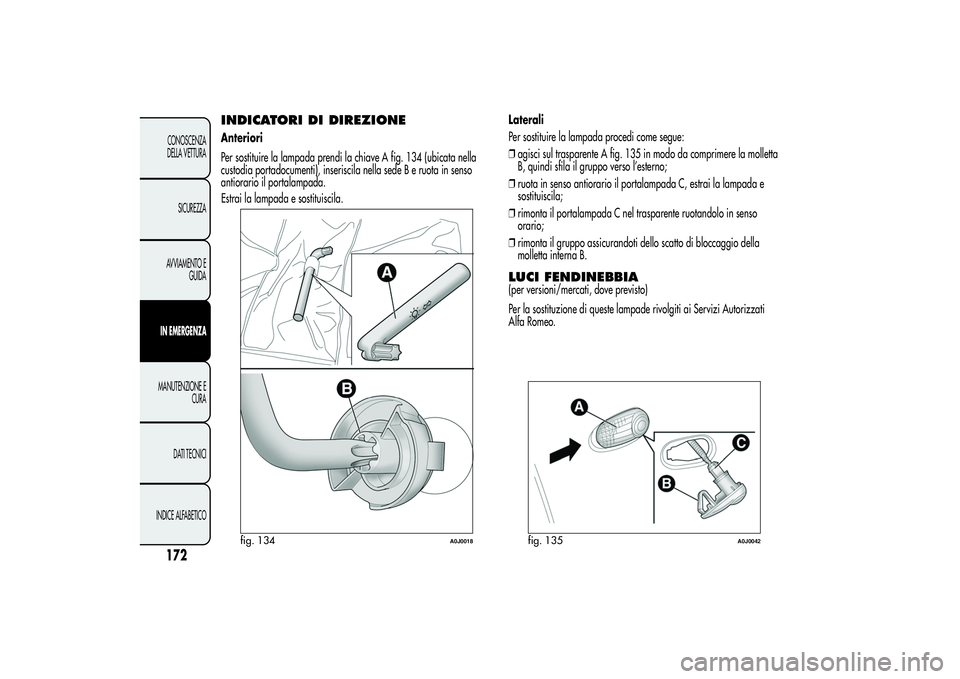

INDICATORI DI DIREZIONEAnteriori
Per sostituire la lampada prendi la chiave A fig. 134 (ubicata nella
custodia portadocumenti), inseriscila nella sede B e ruota in senso
antiorario il portalampada.
Estrai la lampada e sostituiscila.Laterali
Per sostituire la lampada procedi come segue:
❒agisci sul trasparente A fig. 135 in modo da comprimere la molletta
B, quindi sfila il gruppo verso l’esterno;
❒ruota in senso antiorario il portalampada C, estrai la lampada e
sostituiscila;
❒rimonta il portalampada C nel trasparente ruotandolo in senso
orario;
❒rimonta il gruppo assicurandoti dello scatto di bloccaggio della
molletta interna B.
LUCI FENDINEBBIA(per versioni/mercati, dove previsto)
Per la sostituzione di queste lampade rivolgiti ai Servizi Autorizzati
Alfa Romeo.
fig. 134
A0J0018
fig. 135
A0J0042
172CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

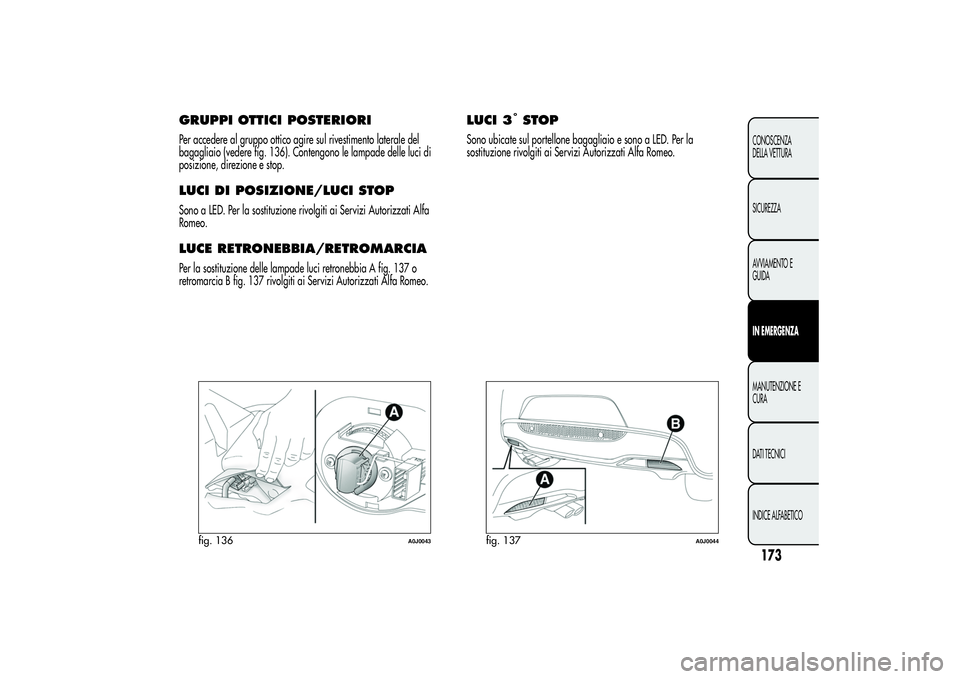

GRUPPI OTTICI POSTERIORIPer accedere al gruppo ottico agire sul rivestimento laterale del
bagagliaio (vedere fig. 136). Contengono le lampade delle luci di
posizione, direzione e stop.LUCI DI POSIZIONE/LUCI STOPSono a LED. Per la sostituzione rivolgiti ai Servizi Autorizzati Alfa
Romeo.LUCE RETRONEBBIA/RETROMARCIAPer la sostituzione delle lampade luci retronebbia A fig. 137 o
retromarcia B fig. 137 rivolgiti ai Servizi Autorizzati Alfa Romeo.
LUCI 3
°STOP
Sono ubicate sul portellone bagagliaio e sono a LED. Per la
sostituzione rivolgiti ai Servizi Autorizzati Alfa Romeo.
fig. 136
A0J0043
fig. 137
A0J0044
173CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

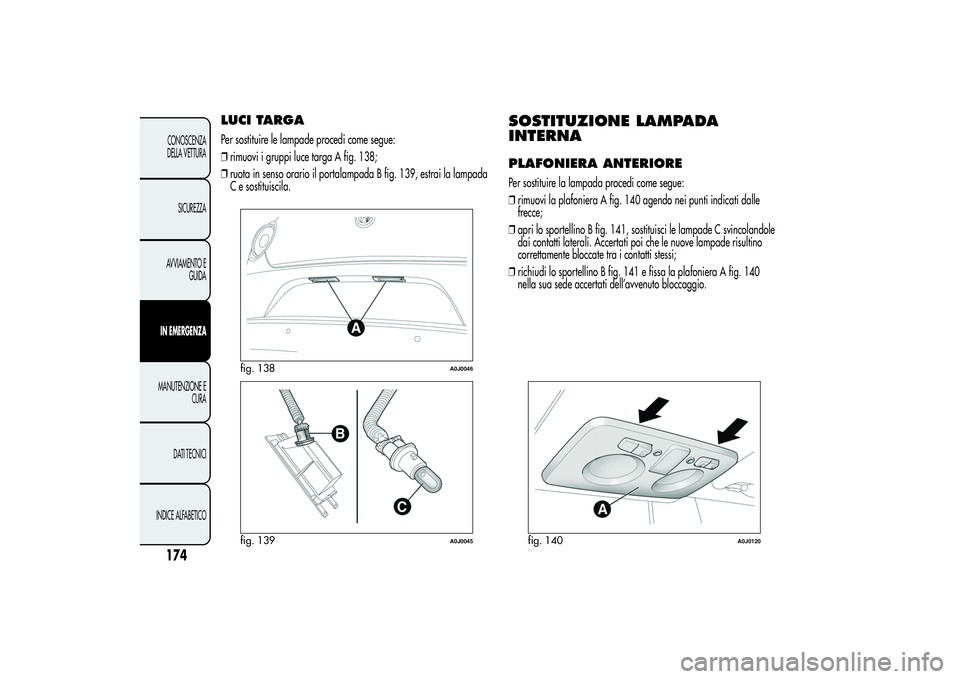

LUCI TARGAPer sostituire le lampade procedi come segue:
❒rimuovi i gruppi luce targa A fig. 138;
❒ruota in senso orario il portalampada B fig. 139, estrai la lampada
C e sostituiscila.
SOSTITUZIONE LAMPADA
INTERNAPLAFONIERA ANTERIOREPer sostituire la lampada procedi come segue:
❒rimuovi la plafoniera A fig. 140 agendo nei punti indicati dalle
frecce;
❒apri lo sportellino B fig. 141, sostituisci le lampade C svincolandole
dai contatti laterali. Accertati poi che le nuove lampade risultino
correttamente bloccate tra i contatti stessi;
❒richiudi lo sportellino B fig. 141 e fissa la plafoniera A fig. 140
nella sua sede accertati dell’avvenuto bloccaggio.
fig. 138
A0J0046
fig. 139
A0J0045
fig. 140
A0J0120
174CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

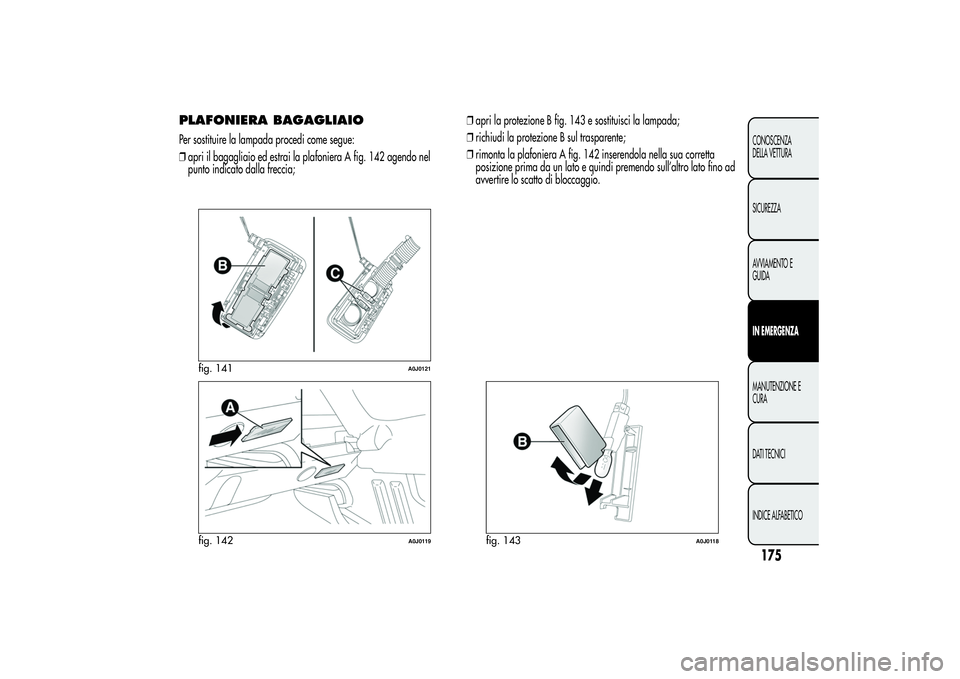

PLAFONIERA BAGAGLIAIOPer sostituire la lampada procedi come segue:
❒apri il bagagliaio ed estrai la plafoniera A fig. 142 agendo nel
punto indicato dalla freccia;❒apri la protezione B fig. 143 e sostituisci la lampada;
❒richiudi la protezione B sul trasparente;
❒rimonta la plafoniera A fig. 142 inserendola nella sua corretta
posizione prima da un lato e quindi premendo sull’altro lato fino ad
avvertire lo scatto di bloccaggio.
fig. 141
A0J0121
fig. 142
A0J0119
fig. 143
A0J0118
175CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

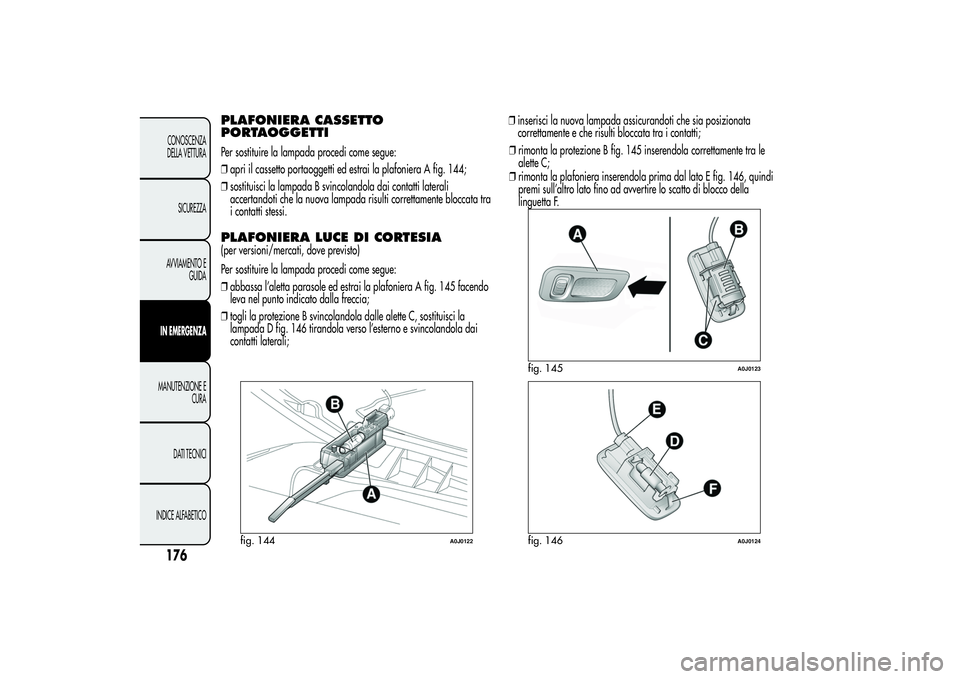

PLAFONIERA CASSETTO
PORTAOGGETTIPer sostituire la lampada procedi come segue:
❒apri il cassetto portaoggetti ed estrai la plafoniera A fig. 144;
❒sostituisci la lampada B svincolandola dai contatti laterali
accertandoti che la nuova lampada risulti correttamente bloccata tra
i contatti stessi.PLAFONIERA LUCE DI CORTESIA(per versioni/mercati, dove previsto)
Per sostituire la lampada procedi come segue:
❒abbassa l’aletta parasole ed estrai la plafoniera A fig. 145 facendo
leva nel punto indicato dalla freccia;
❒togli la protezione B svincolandola dalle alette C, sostituisci la
lampada D fig. 146 tirandola verso l’esterno e svincolandola dai
contatti laterali;❒inserisci la nuova lampada assicurandoti che sia posizionata
correttamente e che risulti bloccata tra i contatti;
fig. 144
A0J0122
fig. 145
A0J0123
fig. 146
A0J0124
176CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
❒rimonta la protezione B fig. 145 inserendola correttamente tra le
alette C;
❒rimonta la plafoniera inserendola prima dal lato E fig. 146, quindi
premi sull’altro lato fino ad avvertire lo scatto di blocco della
linguetta F.
