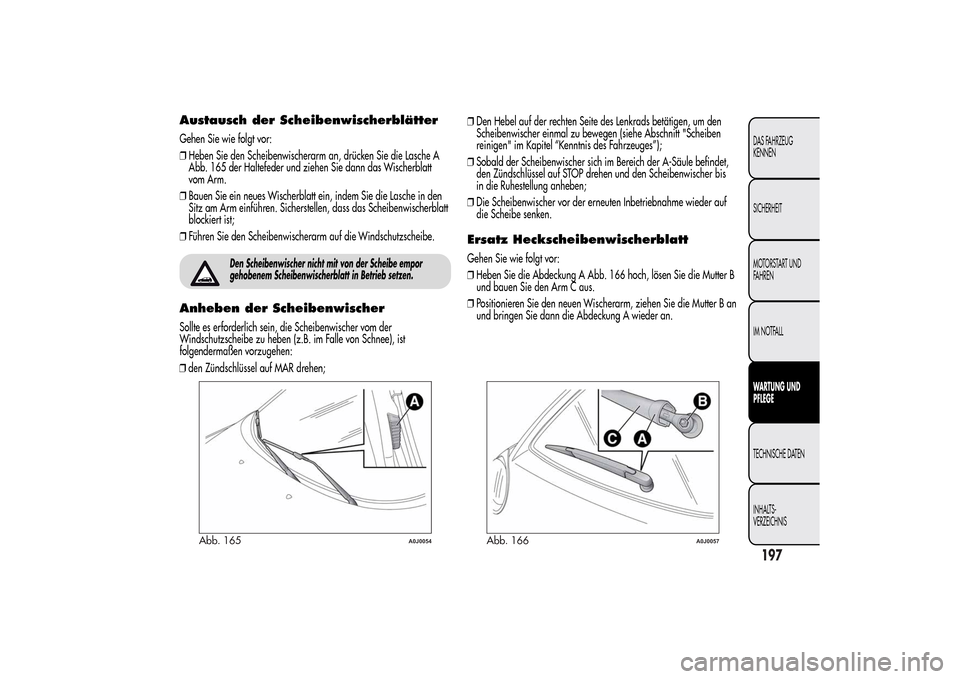

Austausch der ScheibenwischerblätterGehen Sie wie folgt vor:
❒Heben Sie den Scheibenwischerarm an, drücken Sie die Lasche A
Abb. 165 der Haltefeder und ziehen Sie dann das Wischerblatt
vom Arm.
❒Bauen Sie ein neues Wischerblatt ein, indem Sie die Lasche in den
Sitz am Arm einführen. Sicherstellen, dass das Scheibenwischerblatt
blockiert ist;
❒Führen Sie den Scheibenwischerarm auf die Windschutzscheibe.
Den Scheibenwischer nicht mit von der Scheibe empor
gehobenem Scheibenwischerblatt in Betrieb setzen.
Anheben der ScheibenwischerSollte es erforderlich sein, die Scheibenwischer vom der
Windschutzscheibe zu heben (z.B. im Falle von Schnee), ist
folgendermaßen vorzugehen:
❒den Zündschlüssel auf MAR drehen;❒Den Hebel auf der rechten Seite des Lenkrads betätigen, um den
Scheibenwischer einmal zu bewegen (siehe Abschnitt "Scheiben
reinigen" im Kapitel “Kenntnis des Fahrzeuges”);
❒Sobald der Scheibenwischer sich im Bereich der A-Säule befindet,
den Zündschlüssel auf STOP drehen und den Scheibenwischer bis
in die Ruhestellung anheben;
❒Die Scheibenwischer vor der erneuten Inbetriebnahme wieder auf
die Scheibe senken.
Ersatz HeckscheibenwischerblattGehen Sie wie folgt vor:
❒Heben Sie die Abdeckung A Abb. 166 hoch, lösen Sie die Mutter B
und bauen Sie den Arm C aus.
❒Positionieren Sie den neuen Wischerarm, ziehen Sie die Mutter B an
und bringen Sie dann die Abdeckung A wieder an.
Abb. 165
A0J0054
Abb. 166
A0J0057
197DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE DATEN
INHALTS-
VERZEICHNIS

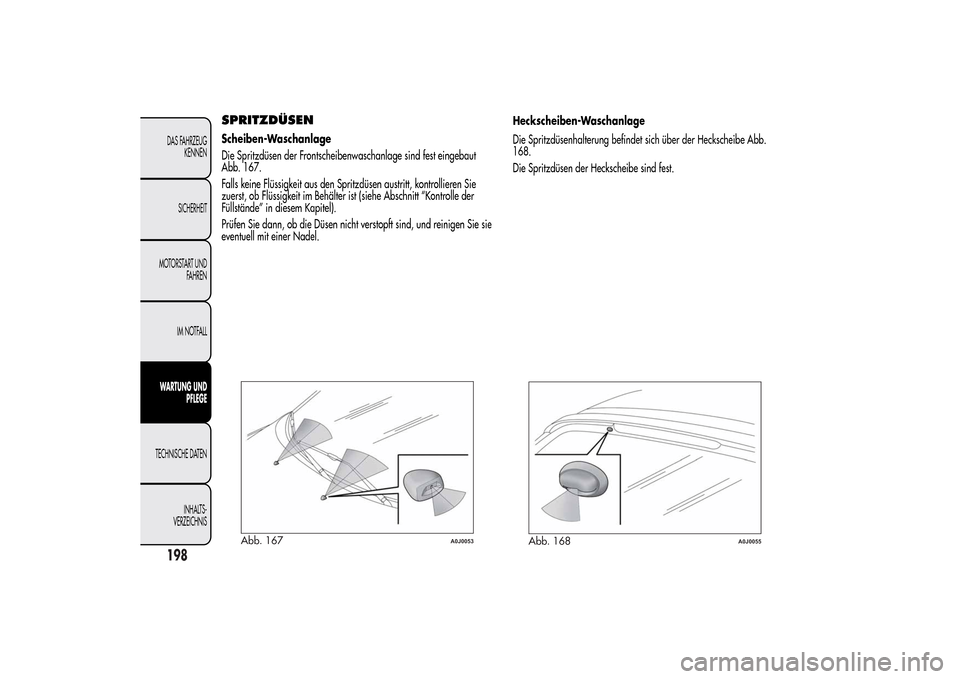

SPRITZDÜSENScheiben-Waschanlage
Die Spritzdüsen der Frontscheibenwaschanlage sind fest eingebaut
Abb. 167.
Falls keine Flüssigkeit aus den Spritzdüsen austritt, kontrollieren Sie
zuerst, ob Flüssigkeit im Behälter ist (siehe Abschnitt “Kontrolle der
Füllstände” in diesem Kapitel).
Prüfen Sie dann, ob die Düsen nicht verstopft sind, und reinigen Sie sie
eventuell mit einer Nadel.Heckscheiben-Waschanlage
Die Spritzdüsenhalterung befindet sich über der Heckscheibe Abb.
168.
Die Spritzdüsen der Heckscheibe sind fest.
Abb. 167
A0J0053
Abb. 168
A0J0055
198DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE DATEN
INHALTS-
VERZEICHNIS

Überprüfen Sie regelmäßig die Unversehrtheit und Sauberkeit der
Spritzdüsen.
KAROSSERIESCHUTZ VOR WITTERUNGSEINFLÜSSENDas Fahrzeug ist mit den besten technologischen Lösungen
ausgestattet, um die Karosserie wirkungsvoll vor Korrosionsschäden zu
schützen.
Hier die wichtigsten:
❒Produkte und Lackiersysteme, die dem Fahrzeug eine besondere
Widerstandsfähigkeit gegen Korrosion und Abrieb verleihen;
❒Verwendung von verzinkten (oder vorbehandelten) Blechen mit
großer Widerstandsfähigkeit gegen Korrosion;
❒Spritzauftrag von Kunststoffmaterialien zum Schutz empfindlicher
Bereiche: unter den Türen, im Inneren der Kotflügel, an Rändern
usw.;
❒Verwendung von "offenen" Hohlräumen, um die Bildung von
Kondenswasser und das Anstauen von Wasser zu verhindern, was
die Rostbildung im Inneren fördern würde;
❒Einsatz von speziellen Schutzfolien gegen Abrasion an den
gefährdeten Stellen (z.B. hinterer Kotflügel, Türen usw.).GEWÄHRLEISTUNG FÜR DIE
KAROSSERIE UND DEN UNTERBODENDas Fahrzeug besitzt eine Garantie gegen das Durchrosten jedes
beliebigen Originalteils des Aufbaus oder der Karosserie. Für
die allgemeinen Bedingungen dieser Garantie gelten die Angaben im
Garantieheft.
199DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE DATEN
INHALTS-
VERZEICHNIS

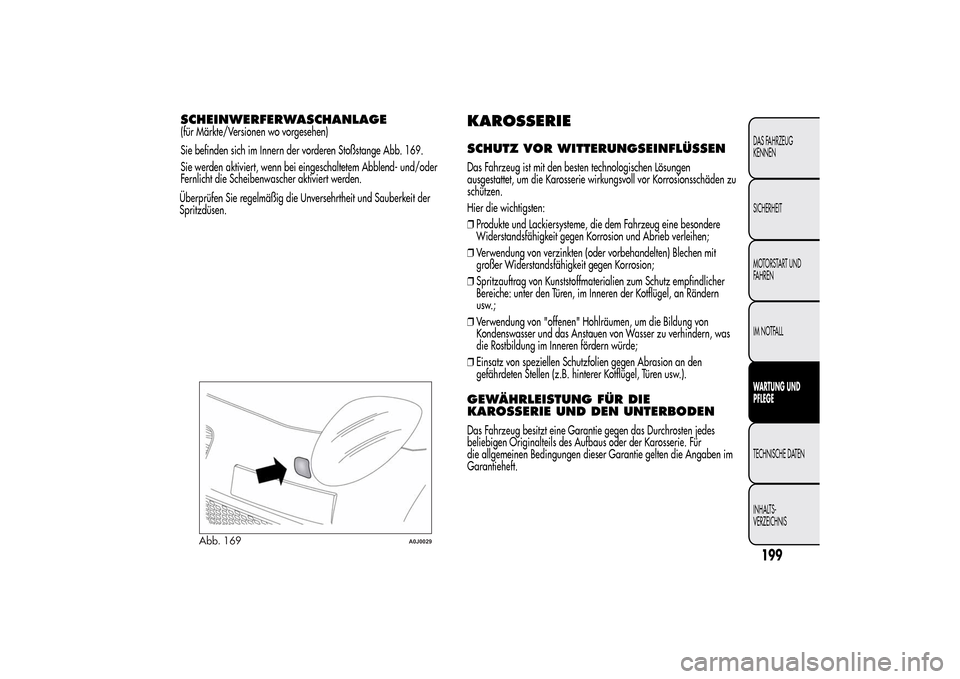

SCHEINWERFERWASCHANLAGE(für Märkte/Versionen wo vorgesehen)
Sie befinden sich im Innern der vorderen Stoßstange Abb. 169.
Sie werden aktiviert, wenn bei eingeschaltetem Abblend- und/oder
Fernlicht die Scheibenwascher aktiviert werden.
Abb. 169
A0J0029

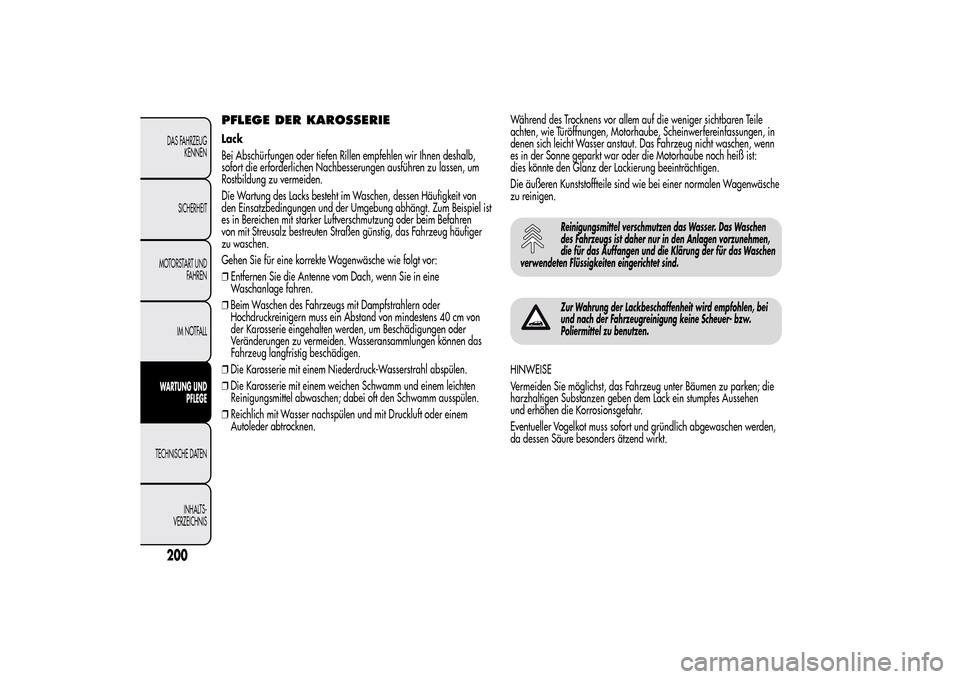

PFLEGE DER KAROSSERIELack
Bei Abschürfungen oder tiefen Rillen empfehlen wir Ihnen deshalb,
sofort die erforderlichen Nachbesserungen ausführen zu lassen, um
Rostbildung zu vermeiden.
Die Wartung des Lacks besteht im Waschen, dessen Häufigkeit von
den Einsatzbedingungen und der Umgebung abhängt. Zum Beispiel ist
es in Bereichen mit starker Luftverschmutzung oder beim Befahren
von mit Streusalz bestreuten Straßen günstig, das Fahrzeug häufiger
zu waschen.
Gehen Sie für eine korrekte Wagenwäsche wie folgt vor:
❒Entfernen Sie die Antenne vom Dach, wenn Sie in eine
Waschanlage fahren.
❒Beim Waschen des Fahrzeugs mit Dampfstrahlern oder
Hochdruckreinigern muss ein Abstand von mindestens 40 cm von
der Karosserie eingehalten werden, um Beschädigungen oder
Veränderungen zu vermeiden. Wasseransammlungen können das
Fahrzeug langfristig beschädigen.
❒Die Karosserie mit einem Niederdruck-Wasserstrahl abspülen.
❒Die Karosserie mit einem weichen Schwamm und einem leichten
Reinigungsmittel abwaschen; dabei oft den Schwamm ausspülen.
❒Reichlich mit Wasser nachspülen und mit Druckluft oder einem
Autoleder abtrocknen.
200DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Während des Trocknens vor allem auf die weniger sichtbaren Teile
achten, wie Türöffnungen, Motorhaube, Scheinwerfereinfassungen, in
denen sich leicht Wasser anstaut. Das Fahrzeug nicht waschen, wenn
es in der Sonne geparkt war oder die Motorhaube noch heiß ist:
dies könnte den Glanz der Lackierung beeinträchtigen.
Die äußeren Kunststoffteile sind wie bei einer normalen Wagenwäsche
zu reinigen.
Reinigungsmittel verschmutzen das Wasser. Das Waschen
des Fahrzeugs ist daher nur in den Anlagen vorzunehmen,
die für das Auffangen und die Klärung der für das Waschen
verwendeten Flüssigkeiten eingerichtet sind.Zur Wahrung der Lackbeschaffenheit wird empfohlen, bei
und nach der Fahrzeugreinigung keine Scheuer- bzw.
Poliermittel zu benutzen.
HINWEISE
Vermeiden Sie möglichst, das Fahrzeug unter Bäumen zu parken; die
harzhaltigen Substanzen geben dem Lack ein stumpfes Aussehen
und erhöhen die Korrosionsgefahr.
Eventueller Vogelkot muss sofort und gründlich abgewaschen werden,
da dessen Säure besonders ätzend wirkt.

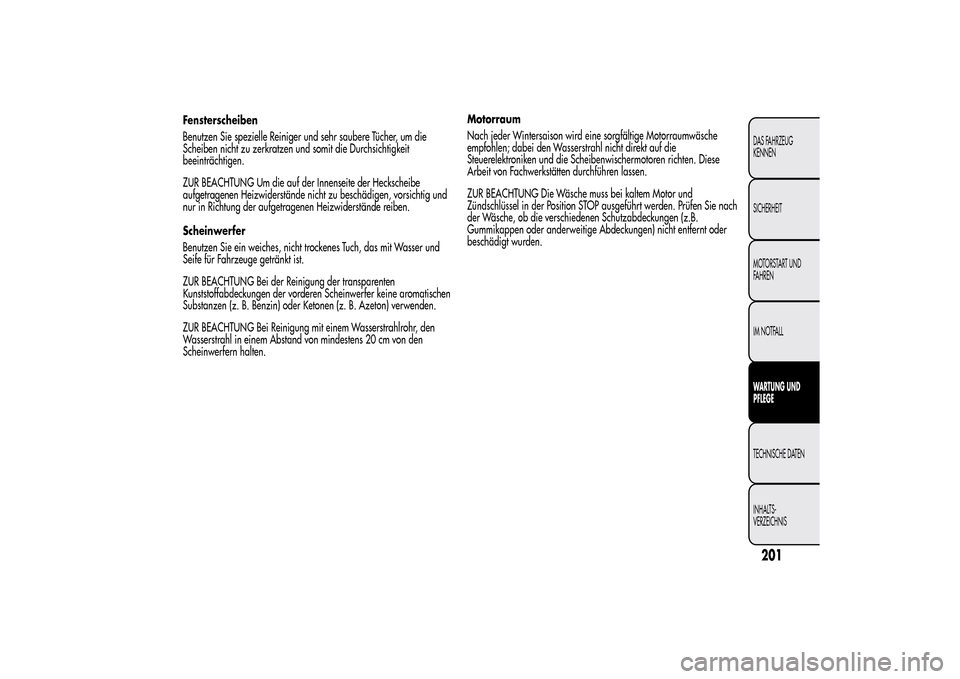

Fensterscheiben
Benutzen Sie spezielle Reiniger und sehr saubere Tücher, um die
Scheiben nicht zu zerkratzen und somit die Durchsichtigkeit
beeinträchtigen.
ZUR BEACHTUNG Um die auf der Innenseite der Heckscheibe
aufgetragenen Heizwiderstände nicht zu beschädigen, vorsichtig und
nur in Richtung der aufgetragenen Heizwiderstände reiben.
Scheinwerfer
Benutzen Sie ein weiches, nicht trockenes Tuch, das mit Wasser und
Seife für Fahrzeuge getränkt ist.
ZUR BEACHTUNG Bei der Reinigung der transparenten
Kunststoffabdeckungen der vorderen Scheinwerfer keine aromatischen
Substanzen (z. B. Benzin) oder Ketonen (z. B. Azeton) verwenden.
ZUR BEACHTUNG Bei Reinigung mit einem Wasserstrahlrohr, den
Wasserstrahl in einem Abstand von mindestens 20 cm von den
Scheinwerfern halten.Motorraum
Nach jeder Wintersaison wird eine sorgfältige Motorraumwäsche
empfohlen; dabei den Wasserstrahl nicht direkt auf die
Steuerelektroniken und die Scheibenwischermotoren richten. Diese
Arbeit von Fachwerkstätten durchführen lassen.
ZUR BEACHTUNG Die Wäsche muss bei kaltem Motor und
Zündschlüssel in der Position STOP ausgeführt werden. Prüfen Sie nach
der Wäsche, ob die verschiedenen Schutzabdeckungen (z.B.
Gummikappen oder anderweitige Abdeckungen) nicht entfernt oder
beschädigt wurden.
201DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE DATEN
INHALTS-
VERZEICHNIS

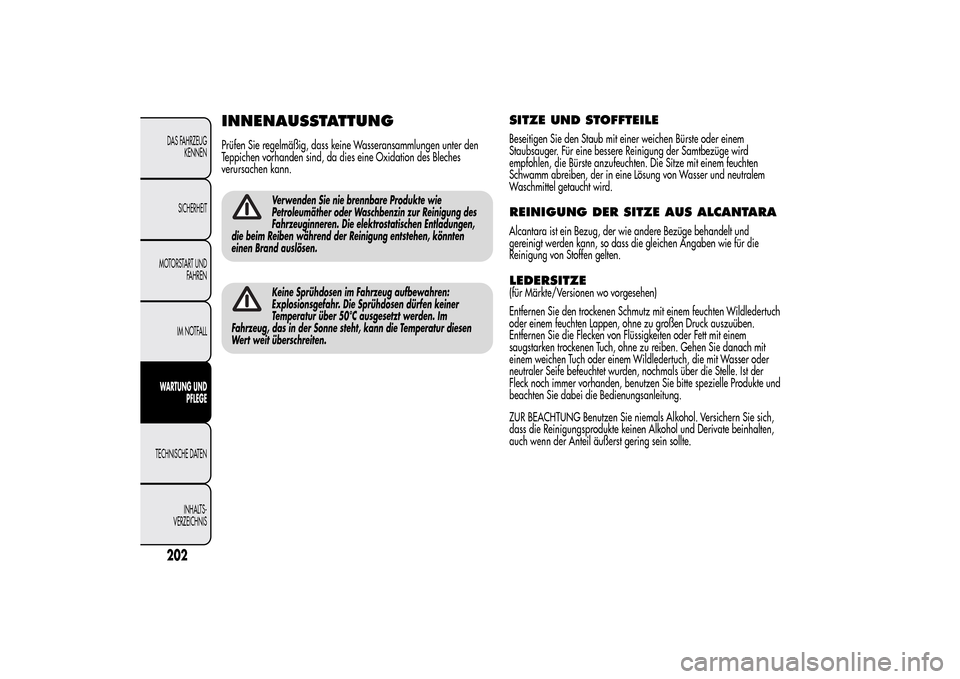

INNENAUSSTATTUNGPrüfen Sie regelmäßig, dass keine Wasseransammlungen unter den
Teppichen vorhanden sind, da dies eine Oxidation des Bleches
verursachen kann.
Verwenden Sie nie brennbare Produkte wie
Petroleumäther oder Waschbenzin zur Reinigung des
Fahrzeuginneren. Die elektrostatischen Entladungen,
die beim Reiben während der Reinigung entstehen, könnten
einen Brand auslösen.Keine Sprühdosen im Fahrzeug aufbewahren:
Explosionsgefahr. Die Sprühdosen dürfen keiner
Temperatur über 50°C ausgesetzt werden. Im
Fahrzeug, das in der Sonne steht, kann die Temperatur diesen
Wert weit überschreiten.
SITZE UND STOFFTEILEBeseitigen Sie den Staub mit einer weichen Bürste oder einem
Staubsauger. Für eine bessere Reinigung der Samtbezüge wird
empfohlen, die Bürste anzufeuchten. Die Sitze mit einem feuchten
Schwamm abreiben, der in eine Lösung von Wasser und neutralem
Waschmittel getaucht wird.REINIGUNG DER SITZE AUS ALCANTARAAlcantara ist ein Bezug, der wie andere Bezüge behandelt und
gereinigt werden kann, so dass die gleichen Angaben wie für die
Reinigung von Stoffen gelten.LEDERSITZE(für Märkte/Versionen wo vorgesehen)
Entfernen Sie den trockenen Schmutz mit einem feuchten Wildledertuch
oder einem feuchten Lappen, ohne zu großen Druck auszuüben.
Entfernen Sie die Flecken von Flüssigkeiten oder Fett mit einem
saugstarken trockenen Tuch, ohne zu reiben. Gehen Sie danach mit
einem weichen Tuch oder einem Wildledertuch, die mit Wasser oder
neutraler Seife befeuchtet wurden, nochmals über die Stelle. Ist der
Fleck noch immer vorhanden, benutzen Sie bitte spezielle Produkte und
beachten Sie dabei die Bedienungsanleitung.
ZUR BEACHTUNG Benutzen Sie niemals Alkohol. Versichern Sie sich,
dass die Reinigungsprodukte keinen Alkohol und Derivate beinhalten,
auch wenn der Anteil äußerst gering sein sollte.
202DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE DATEN
INHALTS-
VERZEICHNIS

KUNSTSTOFF- UND
KUNSTSTOFFBESCHICHTETE TEILEReinigen Sie die internen Kunststoffteile mit einem Mikrofasertuch, das
mit einer Lösung aus Wasser und neutralem, nicht abrasivem
Reinigungsmittel befeuchtet wurde. Um Fett- und hartnäckige Flecken
zu entfernen, benutzen Sie bitte spezielle Produkte ohne Lösungsmittel,
die so entwickelt wurden, dass sie Aussehen und Farbe der Bauteile
nicht verändern.
Um eventuellen Staub zu entfernen, eignet sich ein ggf. mit Wasser
befeuchtetes Mikrofasertuch. Vom Einsatz von Papiertaschentüchern
wird abgeraten, um Fusseln zu vermeiden.
ECHTLEDERVERKLEIDETE TEILE(für Märkte/Versionen wo vorgesehen)
Um diese Bauteile zu reinigen, benutzen Sie nur Wasser und
Neutralseife. Niemals Alkohol und/oder alkoholhaltige Produkte
verwenden. Bevor Sie spezielle Produkte für die Reinigung der
Innenausstattungen benutzen, kontrollieren Sie bitte, dass die Produkte
keinen Alkohol und/oder alkoholhaltige Bestandteile aufweisen.
203DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Keinen Alkohol, kein Benzin oder daraus abgeleitete
Produkte zum Reinigen der Scheibe der Instrumententafel
und des Armaturenbretts verwenden.

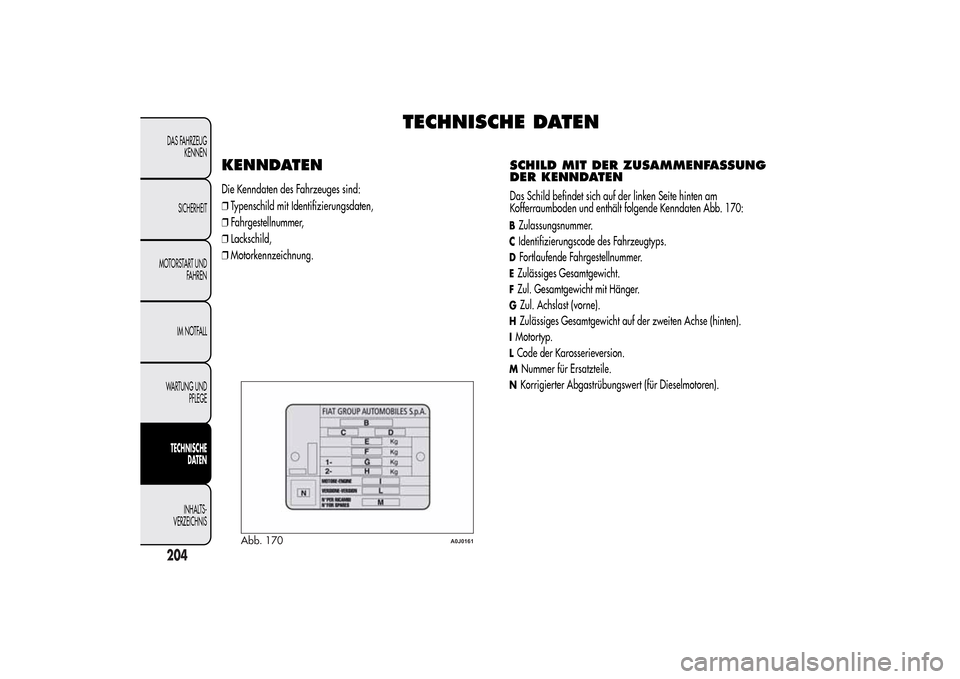

TECHNISCHE DATEN
KENNDATENDie Kenndaten des Fahrzeuges sind:
❒Typenschild mit Identifizierungsdaten,
❒Fahrgestellnummer,
❒Lackschild,
❒Motorkennzeichnung.
SCHILD MIT DER ZUSAMMENFASSUNG
DER KENNDATENDas Schild befindet sich auf der linken Seite hinten am
Kofferraumboden und enthält folgende Kenndaten Abb. 170:BZulassungsnummer.CIdentifizierungscode des Fahrzeugtyps.DFortlaufende Fahrgestellnummer.EZulässiges Gesamtgewicht.FZul. Gesamtgewicht mit Hänger.GZul. Achslast (vorne).HZulässiges Gesamtgewicht auf der zweiten Achse (hinten).IMotortyp.LCode der Karosserieversion.M
Nummer für Ersatzteile.
NKorrigierter Abgastrübungswert (für Dieselmotoren).
Abb. 170
A0J0161
204DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

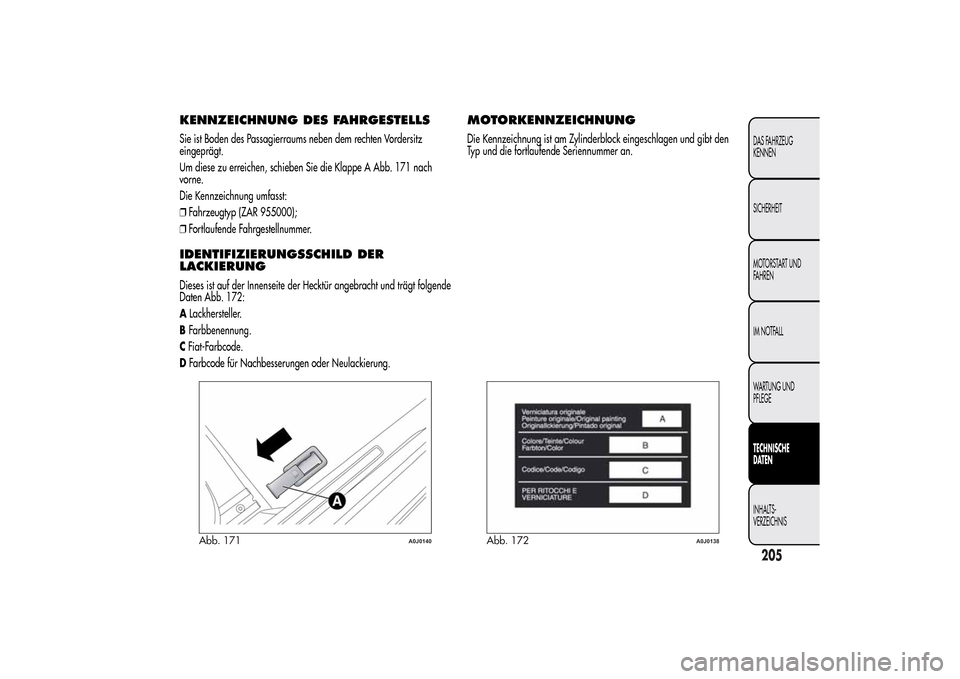

KENNZEICHNUNG DES FAHRGESTELLSSie ist Boden des Passagierraums neben dem rechten Vordersitz
eingeprägt.
Um diese zu erreichen, schieben Sie die Klappe A Abb. 171 nach
vorne.
Die Kennzeichnung umfasst:
❒Fahrzeugtyp (ZAR 955000);
❒Fortlaufende Fahrgestellnummer.IDENTIFIZIERUNGSSCHILD DER
LACKIERUNGDieses ist auf der Innenseite der Hecktür angebracht und trägt folgende
Daten Abb. 172:
ALackhersteller.
BFarbbenennung.
CFiat-Farbcode.
DFarbcode für Nachbesserungen oder Neulackierung.
MOTORKENNZEICHNUNGDie Kennzeichnung ist am Zylinderblock eingeschlagen und gibt den
Typ und die fortlaufende Seriennummer an.
Abb. 171
A0J0140
Abb. 172
A0J0138
205DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

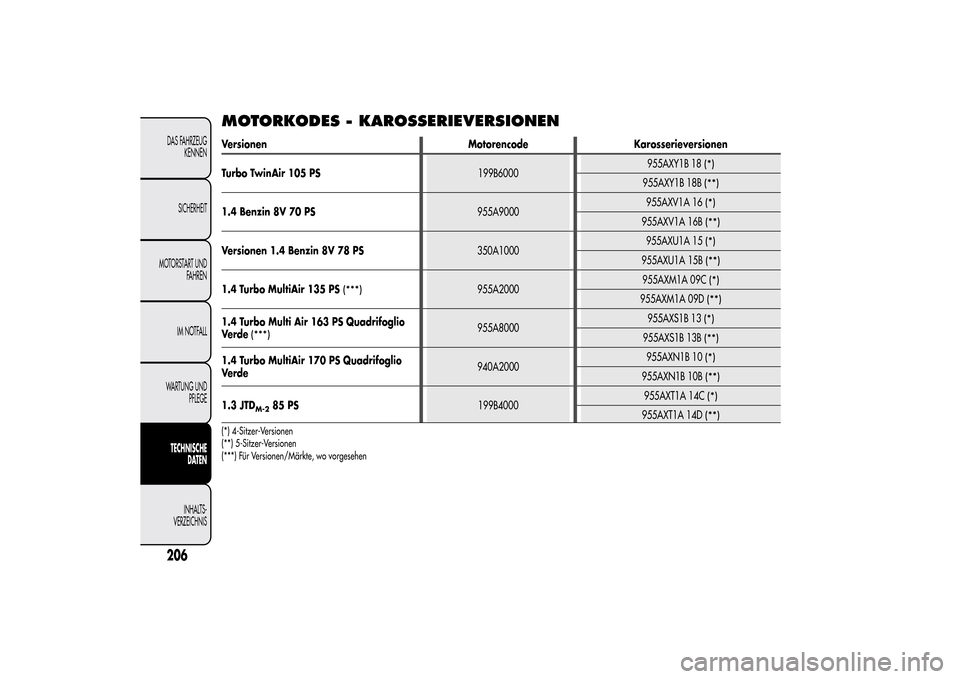

MOTORKODES - KAROSSERIEVERSIONENVersionen Motorencode Karosserieversionen
Turbo TwinAir 105 PS199B6000955AXY1B 18
(*)
955AXY1B 18B
(**)
1.4 Benzin 8V 70 PS955A9000955AXV1A 16
(*)
955AXV1A 16B
(**)
Versionen 1.4 Benzin 8V 78 PS350A1000955AXU1A 15
(*)
955AXU1A 15B
(**)
1.4 Turbo MultiAir 135 PS
(***)
955A2000955AXM1A 09C
(*)
955AXM1A 09D
(**)
1.4 Turbo Multi Air 163 PS Quadrifoglio
Ve r d e
(***)
955A8000955AXS1B 13
(*)
955AXS1B 13B
(**)
1.4 Turbo MultiAir 170 PS Quadrifoglio
Ve r d e940A2000955AXN1B 10
(*)
955AXN1B 10B
(**)
1.3 JTD
M-2
85 PS199B4000955AXT1A 14C
(*)
955AXT1A 14D
(**)
(*) 4-Sitzer-Versionen
(**) 5-Sitzer-Versionen
(***) Für Versionen/Märkte, wo vorgesehen
206DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
