Alfa Romeo MiTo 2014 Betriebsanleitung (in German)
Manufacturer: ALFA ROMEO, Model Year: 2014, Model line: MiTo, Model: Alfa Romeo MiTo 2014Pages: 280, PDF Size: 8.02 MB
Page 231 of 280

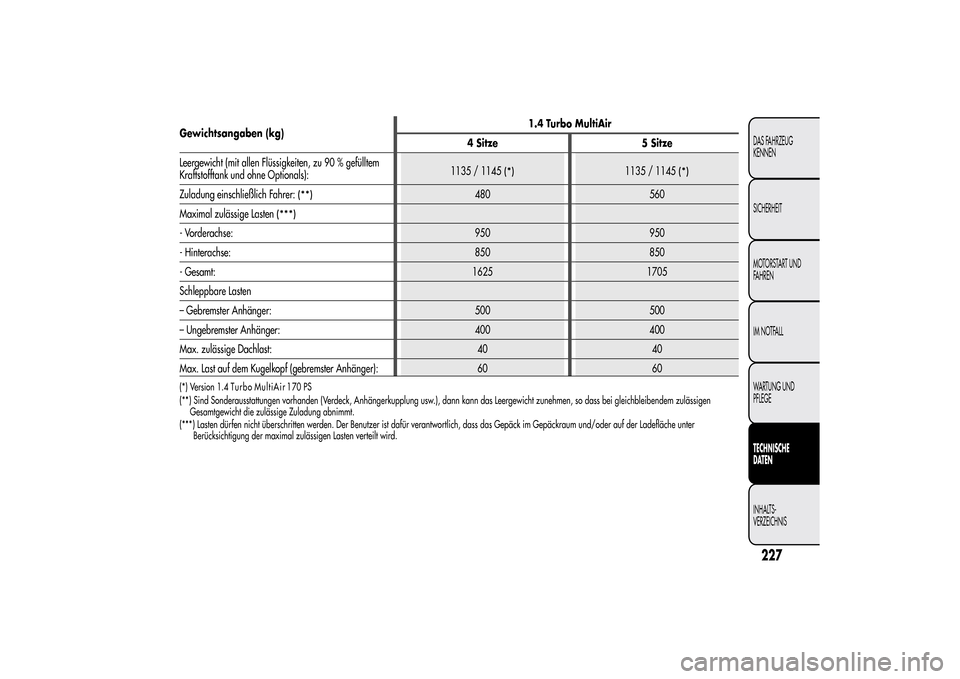

Gewichtsangaben (kg)1.4 Turbo MultiAir
4 Sitze 5 Sitze
Leergewicht (mit allen Flüssigkeiten, zu 90 % gefülltem
Kraftstofftank und ohne Optionals):
Zuladung einschließlich Fahrer:
(*)
480 560
Maximal zulässige Lasten
(* *)
- Vorderachse: 950 950
- Hinterachse: 850 850
- Gesamt: 1625 1705
Schleppbare Lasten
– Gebremster Anhänger: 500 500
– Ungebremster Anhänger: 400 400
Max. zulässige Dachlast: 40 40
Max. Last auf dem Kugelkopf (gebremster Anhänger): 60 60(* ) Sind Sonderausstattungen vorhanden (Verdeck, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass bei gleichbleibendem zulässigen
Gesamtgewicht die zulässige Zuladung abnimmt.
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter
Berücksichtigung der maximal zulässigen Lasten verteilt wird.
227DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS
*
*
*
1135 / 1145
(*)
1135 / 1145
(*)
(*) Version 1.4 70 PSTurbo MultiAir 1
Page 232 of 280

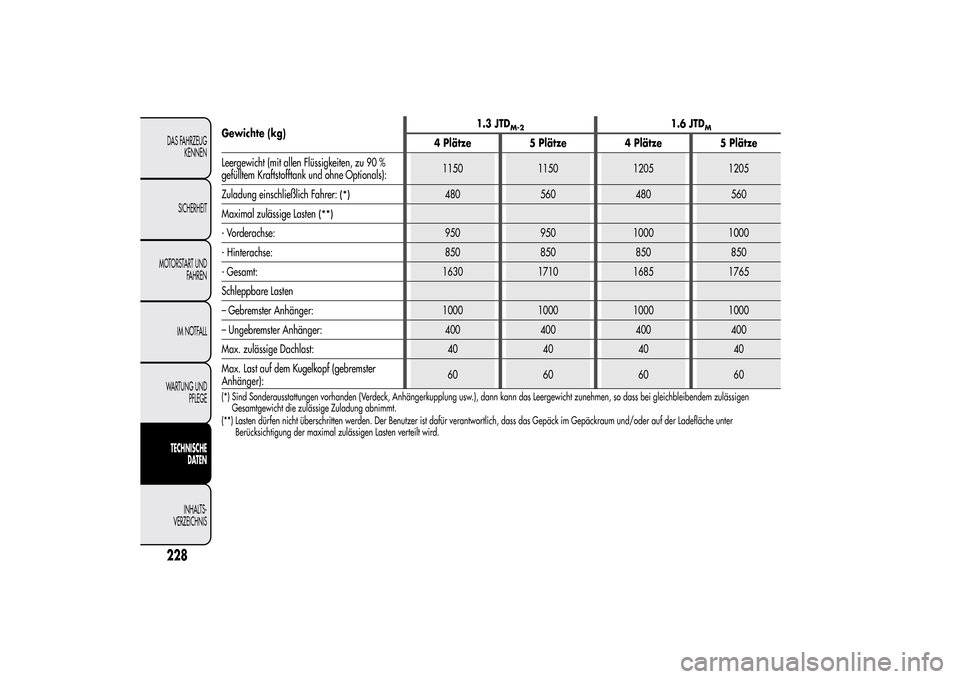

Gewichte (kg)1.3 JTD
M-2
1.6 JTD
M
4 Plätze 5 Plätze 4 Plätze 5 Plätze
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1150 1150 1205 1205
Zuladung einschließlich Fahrer:
(*)
480 560 480 560
Maximal zulässige Lasten
(**)
- Vorderachse: 950 950 1000 1000
- Hinterachse: 850 850 850 850
- Gesamt: 1630 1710 1685 1765
Schleppbare Lasten
– Gebremster Anhänger: 1000 1000 1000 1000
– Ungebremster Anhänger: 400 400 400 400
Max. zulässige Dachlast: 40 40 40 40
Max. Last auf dem Kugelkopf (gebremster
Anhänger):60 60 60 60(*) Sind Sonderausstattungen vorhanden (Verdeck, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass bei gleichbleibendem zulässigen
Gesamtgewicht die zulässige Zuladung abnimmt.
(**) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter
Berücksichtigung der maximal zulässigen Lasten verteilt wird.
228DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Page 233 of 280

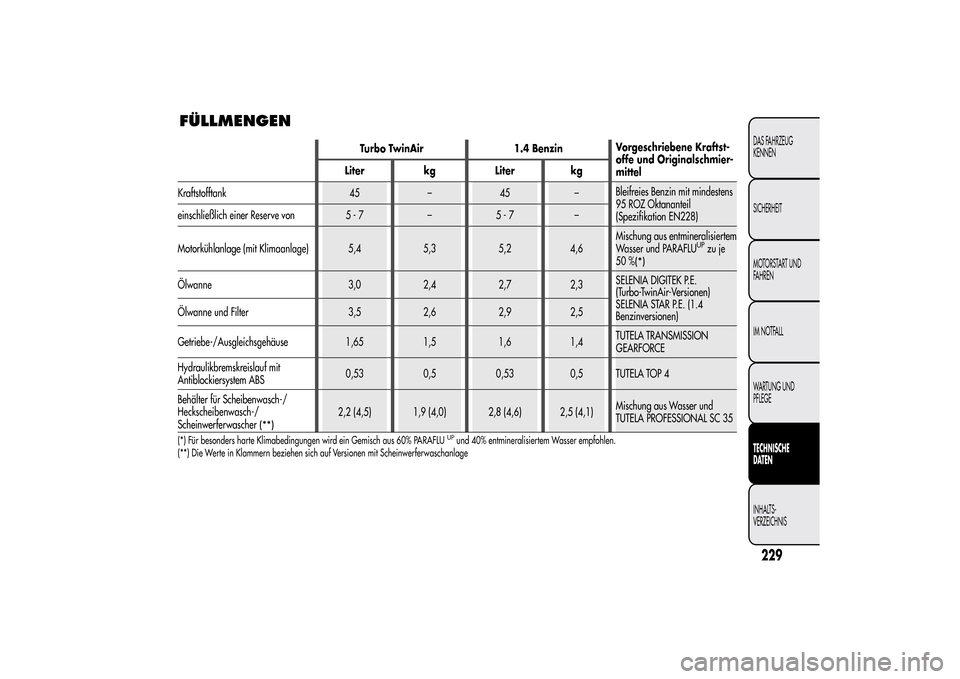

FÜLLMENGEN
229DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS
Turbo TwinAir 1.4 BenzinVorgeschriebene Kraftst-
offe und Originalschmier-
mittel Liter kg Liter kg
Kraftstofftank 45 – 45 –Bleifreies Benzin mit mindestens
95 ROZ Oktananteil
(Spezifikation EN228) einschließlich einer Reserve von 5 - 7 – 5 - 7 –
Motorkühlanlage (mit Klimaanlage) 5,4 5,3 5,2 4,6Mischung aus entmineralisiertem
Wasser und PARAFLU
UPzu je
50 %
(*)
Ölwanne 3,0 2,4 2,7 2,3SELENIA DIGITEK P.E.
(Turbo-TwinAir-Versionen)
SELENIA STAR P.E. (1.4
Benzinversionen) Ölwanne und Filter 3,5 2,6 2,9 2,5
Getriebe-/Ausgleichsgehäuse 1,65 1,5 1,6 1,4TUTELA TRANSMISSION
GEARFORCE
Hydraulikbremskreislauf mit
Antiblockiersystem ABS0,53 0,5 0,53 0,5 TUTELA TOP 4
Behälter für Scheibenwasch-/
Heckscheibenwasch-/
Scheinwerferwascher
(**)
2,2 (4,5) 1,9 (4,0) 2,8 (4,6) 2,5 (4,1)Mischung aus Wasser und
TUTELA PROFESSIONAL SC 35
(*) Für besonders harte Klimabedingungen wird ein Gemisch aus 60% PARAFLU
UPund 40% entmineralisiertem Wasser empfohlen.
(**) Die Werte in Klammern beziehen sich auf Versionen mit Scheinwerferwaschanlage
Page 234 of 280

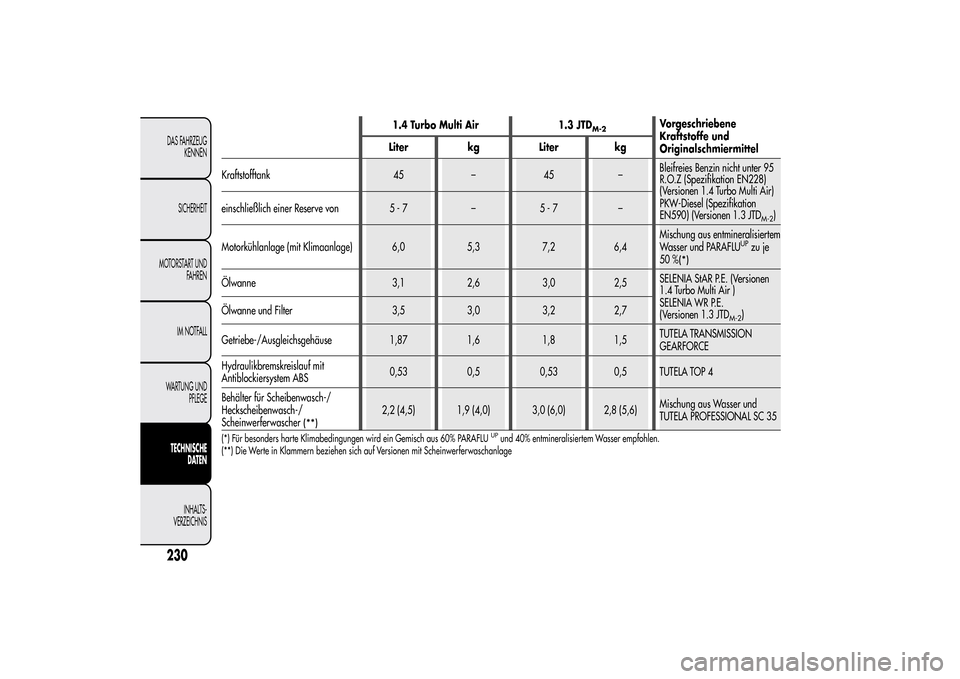

1.4 Turbo Multi Air 1.3 JTD
M-2
Vorgeschriebene
Kraftstoffe und
Originalschmiermittel Liter kg Liter kg
Kraftstofftank 45 – 45 –Bleifreies Benzin nicht unter 95
R.O.Z (Spezifikation EN228)
(Versionen 1.4 Turbo Multi Air)
PKW-Diesel (Spezifikation
EN590) (Versionen 1.3 JTD
M-2
) einschließlich einer Reserve von 5 - 7 – 5 - 7 –
Motorkühlanlage (mit Klimaanlage) 6,0 5,3 7,2 6,4Mischung aus entmineralisiertem
Wasser und PARAFLU
UPzu je
50 %
(*)
Ölwanne 3,1 2,6 3,0 2,5SELENIA StAR P.E. (Versionen
1.4 Turbo Multi Air )
SELENIA WR P.E.
(Versionen 1.3 JTD
M-2
) Ölwanne und Filter 3,5 3,0 3,2 2,7
Getriebe-/Ausgleichsgehäuse 1,87 1,6 1,8 1,5TUTELA TRANSMISSION
GEARFORCE
Hydraulikbremskreislauf mit
Antiblockiersystem ABS0,53 0,5 0,53 0,5 TUTELA TOP 4
Behälter für Scheibenwasch-/
Heckscheibenwasch-/
Scheinwerferwascher
(**)
2,2 (4,5) 1,9 (4,0) 3,0 (6,0) 2,8 (5,6)Mischung aus Wasser und
TUTELA PROFESSIONAL SC 35
(*) Für besonders harte Klimabedingungen wird ein Gemisch aus 60% PARAFLU
UPund 40% entmineralisiertem Wasser empfohlen.
(**) Die Werte in Klammern beziehen sich auf Versionen mit Scheinwerferwaschanlage
230DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Page 235 of 280

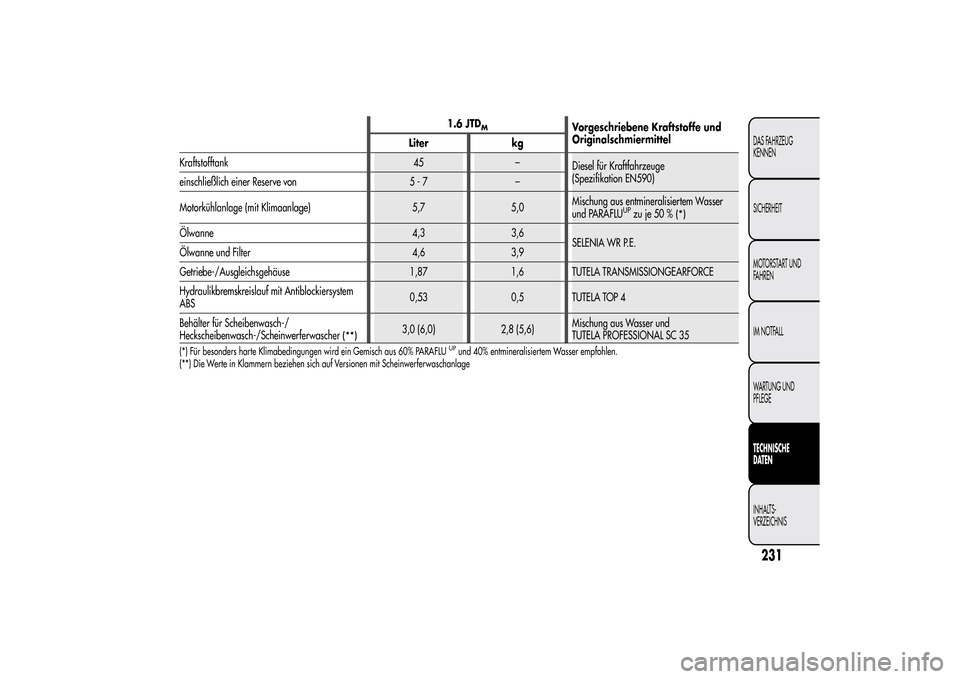

1.6 JTD
M
Vorgeschriebene Kraftstoffe und
Originalschmiermittel
Liter kg
Kraftstofftank 45 –
Diesel für Kraftfahrzeuge
(Spezifikation EN590)
einschließlich einer Reserve von 5 - 7 –
Motorkühlanlage (mit Klimaanlage) 5,7 5,0Mischung aus entmineralisiertem Wasser
und PARAFLU
UPzu je 50 %
(*)
Ölwanne 4,3 3,6
SELENIA WR P.E.
Ölwanne und Filter 4,6 3,9
Getriebe-/Ausgleichsgehäuse 1,87 1,6 TUTELA TRANSMISSIONGEARFORCE
Hydraulikbremskreislauf mit Antiblockiersystem
ABS0,53 0,5 TUTELA TOP 4
Behälter für Scheibenwasch-/
Heckscheibenwasch-/Scheinwerferwascher
(**)
3,0 (6,0) 2,8 (5,6)Mischung aus Wasser und
TUTELA PROFESSIONAL SC 35
(*) Für besonders harte Klimabedingungen wird ein Gemisch aus 60% PARAFLU
UPund 40% entmineralisiertem Wasser empfohlen.
(**) Die Werte in Klammern beziehen sich auf Versionen mit Scheinwerferwaschanlage
231DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS
Page 236 of 280

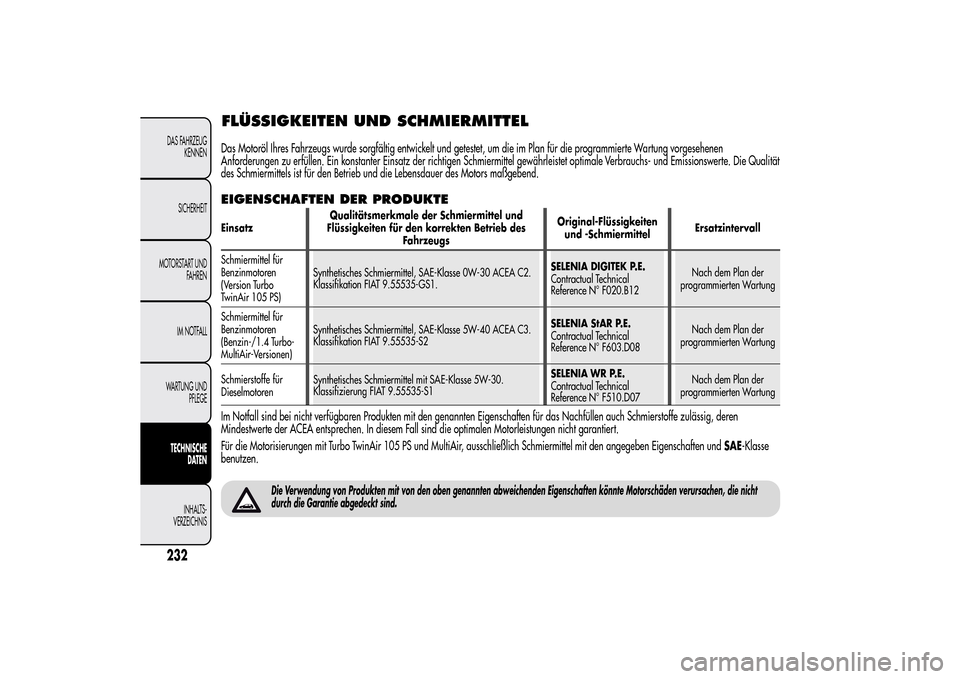

FLÜSSIGKEITEN UND SCHMIERMITTEL
232DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Das Motoröl Ihres Fahrzeugs wurde sorgfältig entwickelt und getestet, um die im Plan für die programmierte Wartung vorgesehenen
Anforderungen zu erfüllen. Ein konstanter Einsatz der richtigen Schmiermittel gewährleistet optimale Verbrauchs- und Emissionswerte. Die Qualität
des Schmiermittels ist für den Betrieb und die Lebensdauer des Motors maßgebend.EIGENSCHAFTEN DER PRODUKTEEinsatzQualitätsmerkmale der Schmiermittel und
Flüssigkeiten für den korrekten Betrieb des
FahrzeugsOriginal-Flüssigkeiten
und -SchmiermittelErsatzintervall
Schmiermittel für
Benzinmotoren
(Version Turbo
TwinAir 105 PS)Synthetisches Schmiermittel, SAE-Klasse 0W-30 ACEA C2.
Klassifikation FIAT 9.55535-GS1.SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Nach dem Plan der
programmierten Wartung
Schmiermittel für
Benzinmotoren
(Benzin-/1.4 Turbo-
MultiAir-Versionen)Synthetisches Schmiermittel, SAE-Klasse 5W-40 ACEA C3.
Klassifikation FIAT 9.55535-S2SELENIA StAR P.E.
Contractual Technical
Reference N° F603.D08Nach dem Plan der
programmierten Wartung
Schmierstoffe für
DieselmotorenSynthetisches Schmiermittel mit SAE-Klasse 5W-30.
Klassifizierung FIAT 9.55535-S1SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07Nach dem Plan der
programmierten WartungIm Notfall sind bei nicht verfügbaren Produkten mit den genannten Eigenschaften für das Nachfüllen auch Schmierstoffe zulässig, deren
Mindestwerte der ACEA entsprechen. In diesem Fall sind die optimalen Motorleistungen nicht garantiert.
Für die Motorisierungen mit Turbo TwinAir 105 PS und MultiAir, ausschließlich Schmiermittel mit den angegeben Eigenschaften undSAE-Klasse
benutzen.
Die Verwendung von Produkten mit von den oben genannten abweichenden Eigenschaften könnte Motorschäden verursachen, die nicht
durch die Garantie abgedeckt sind.
Page 237 of 280

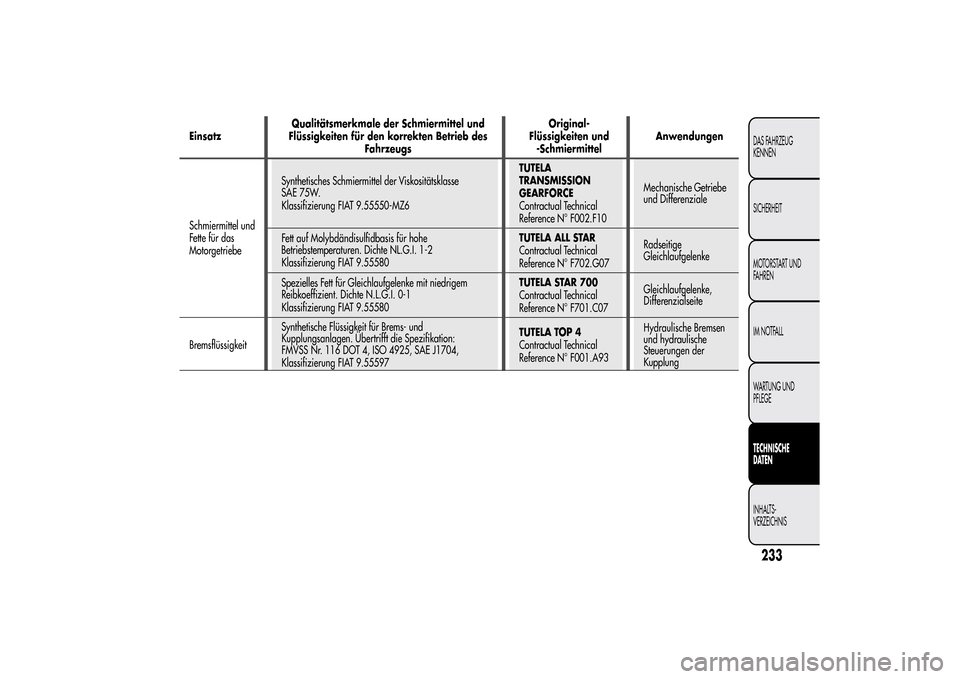

EinsatzQualitätsmerkmale der Schmiermittel und
Flüssigkeiten für den korrekten Betrieb des
FahrzeugsOriginal-
Flüssigkeiten und
-SchmiermittelAnwendungen
Schmiermittel und
Fette für das
MotorgetriebeSynthetisches Schmiermittel der Viskositätsklasse
SAE 75W.
Klassifizierung FIAT 9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mechanische Getriebe
und Differenziale
Fett auf Molybdändisulfidbasis für hohe
Betriebstemperaturen. Dichte NL.G.I. 1-2
Klassifizierung FIAT 9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Radseitige
Gleichlaufgelenke
Spezielles Fett für Gleichlaufgelenke mit niedrigem
Reibkoeffizient. Dichte N.L.G.I. 0-1
Klassifizierung FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Gleichlaufgelenke,
Differenzialseite
BremsflüssigkeitSynthetische Flüssigkeit für Brems- und
Kupplungsanlagen. Übertrifft die Spezifikation:
FMVSS Nr. 116 DOT 4, ISO 4925, SAE J1704,
Klassifizierung FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Hydraulische Bremsen
und hydraulische
Steuerungen der
Kupplung
233DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS
Page 238 of 280

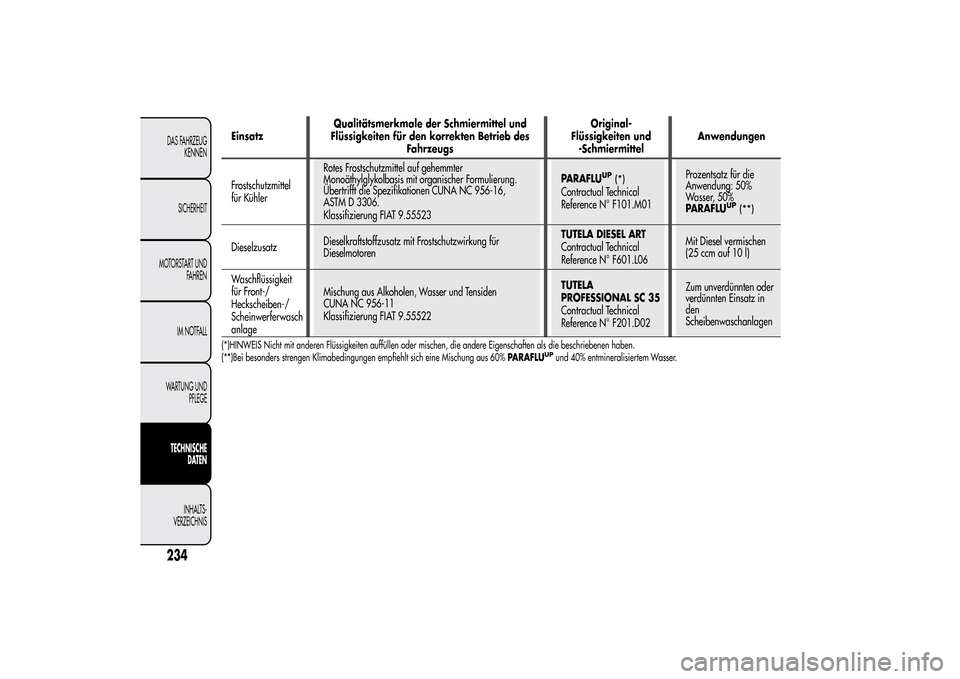

EinsatzQualitätsmerkmale der Schmiermittel und
Flüssigkeiten für den korrekten Betrieb des
FahrzeugsOriginal-
Flüssigkeiten und
-SchmiermittelAnwendungen
Frostschutzmittel
für KühlerRotes Frostschutzmittel auf gehemmter
Monoäthylglykolbasis mit organischer Formulierung.
Übertrifft die Spezifikationen CUNA NC 956-16,
ASTM D 3306.
Klassifizierung FIAT 9.55523PARAFLU
UP
(*)
Contractual Technical
Reference N° F101.M01Prozentsatz für die
Anwendung: 50%
Wasser, 50%
PARAFLU
UP
(**)
DieselzusatzDieselkraftstoffzusatz mit Frostschutzwirkung für
DieselmotorenTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Mit Diesel vermischen
(25 ccm auf 10 l)
Waschflüssigkeit
für Front-/
Heckscheiben-/
Scheinwerferwasch
anlageMischung aus Alkoholen, Wasser und Tensiden
CUNA NC 956-11
Klassifizierung FIAT 9.55522TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Zum unverdünnten oder
verdünnten Einsatz in
den
Scheibenwaschanlagen(*)HINWEIS Nicht mit anderen Flüssigkeiten auffüllen oder mischen, die andere Eigenschaften als die beschriebenen haben.
(**)Bei besonders strengen Klimabedingungen empfiehlt sich eine Mischung aus 60%PARAFLU
UPund 40% entmineralisiertem Wasser.
234DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Page 239 of 280

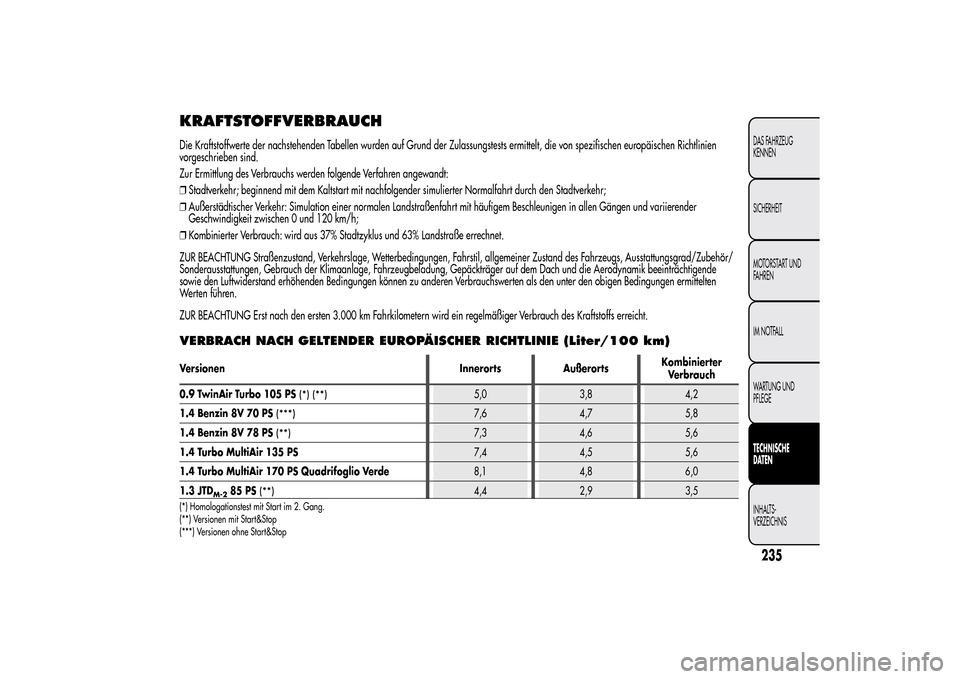

KRAFTSTOFFVERBRAUCHDie Kraftstoffwerte der nachstehenden Tabellen wurden auf Grund der Zulassungstests ermittelt, die von spezifischen europäischen Richtlinien
vorgeschrieben sind.
Zur Ermittlung des Verbrauchs werden folgende Verfahren angewandt:
❒Stadtverkehr; beginnend mit dem Kaltstart mit nachfolgender simulierter Normalfahrt durch den Stadtverkehr;
❒Außerstädtischer Verkehr: Simulation einer normalen Landstraßenfahrt mit häufigem Beschleunigen in allen Gängen und variierender
Geschwindigkeit zwischen 0 und 120 km/h;
❒Kombinierter Verbrauch: wird aus 37% Stadtzyklus und 63% Landstraße errechnet.
ZUR BEACHTUNG Straßenzustand, Verkehrslage, Wetterbedingungen, Fahrstil, allgemeiner Zustand des Fahrzeugs, Ausstattungsgrad/Zubehör/
Sonderausstattungen, Gebrauch der Klimaanlage, Fahrzeugbeladung, Gepäckträger auf dem Dach und die Aerodynamik beeinträchtigende
sowie den Luftwiderstand erhöhenden Bedingungen können zu anderen Verbrauchswerten als den unter den obigen Bedingungen ermittelten
Werten führen.
ZUR BEACHTUNG Erst nach den ersten 3.000 km Fahrkilometern wird ein regelmäßiger Verbrauch des Kraftstoffs erreicht.VERBRACH NACH GELTENDER EUROPÄISCHER RICHTLINIE (Liter/100 km)Versionen Innerorts AußerortsKombinierter
Verbrauch
0.9 TwinAir Turbo 105 PS
(*) (**)
5,0 3,8 4,2
1.4 Benzin 8V 70 PS
(***)
7,6 4,7 5,8
1.4 Benzin 8V 78 PS
(**)
7,3 4,6 5,6
1.4 Turbo MultiAir 135 PS7,4 4,5 5,6
1.4 Turbo MultiAir 170 PS Quadrifoglio Verde8,1 4,8 6,0
1.3 JTD
M-2
85 PS
(**)
4,4 2,9 3,5
(*) Homologationstest mit Start im 2. Gang.
(**) Versionen mit Start&Stop
(***) Versionen ohne Start&Stop
235DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS
Page 240 of 280

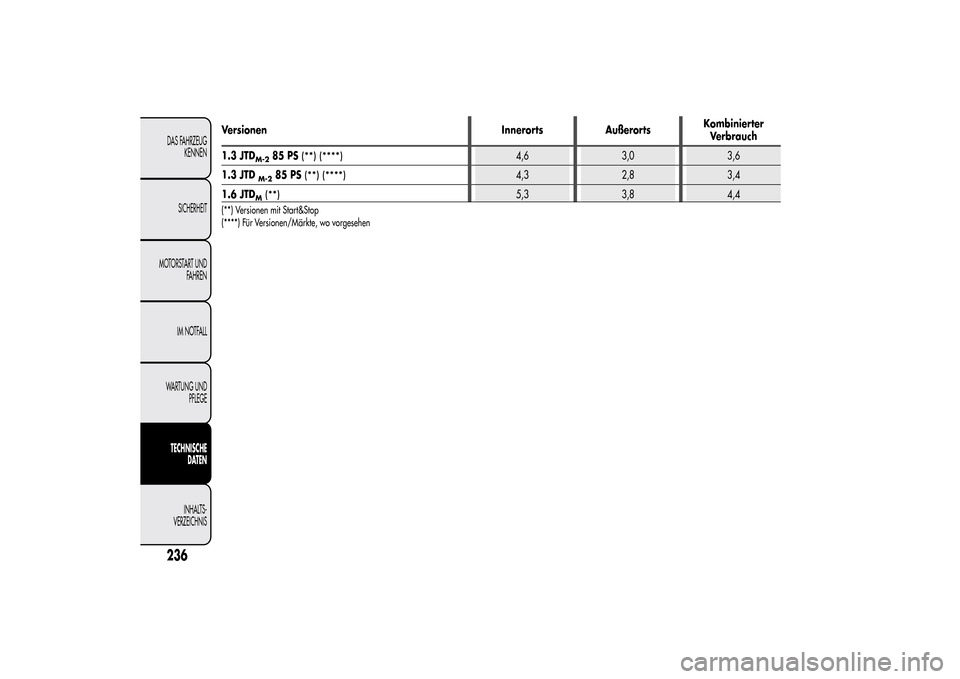

Versionen Innerorts AußerortsKombinierter
Verbrauch
1.3 JTD
M-2
85 PS
(**) (****)
4,6 3,0 3,6
1.3 JTD
M-2
85 PS
(**) (****)
4,3 2,8 3,4
1.6 JTD
M(**)
5,3 3,8 4,4
(**) Versionen mit Start&Stop
(****) Für Versionen/Märkte, wo vorgesehen
236DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
