Alfa Romeo MiTo 2014 Užívateľská príručka (in Slovak)

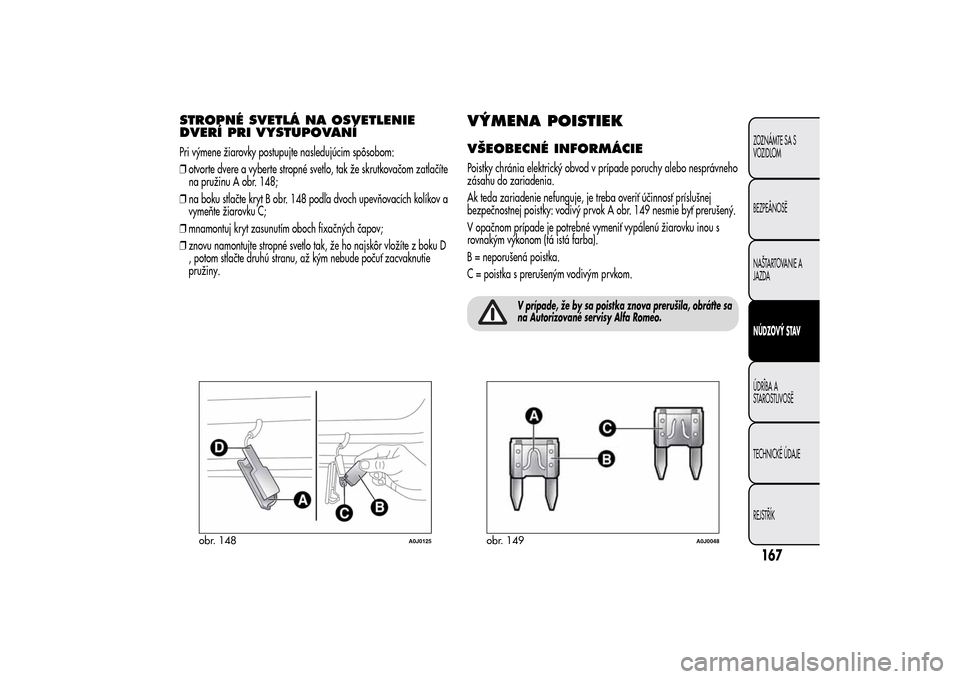

STROPNÉ SVETLÁ NA OSVETLENIE
DVERÍ PRI VYSTUPOVANÍPri výmene žiarovky postupujte nasledujúcim spôsobom:
❒otvorte dvere a vyberte stropné svetlo, tak že skrutkovačom zatlačíte
na pružinu A obr. 148;
❒na boku stlačte kryt B obr. 148 podľa dvoch upevňovacích kolíkov a
vymeňte žiarovku C;
❒mnamontuj kryt zasunutím oboch fixačných čapov;
❒znovu namontujte stropné svetlo tak, že ho najskôr vložíte z boku D
, potom stlačte druhú stranu, až kým nebude počuť zacvaknutie
pružiny.
VÝMENA POISTIEKVŠEOBECNÉ INFORMÁCIEPoistky chránia elektrický obvod v prípade poruchy alebo nesprávneho
zásahu do zariadenia.
Ak teda zariadenie nefunguje, je treba overiť účinnosť príslušnej
bezpečnostnej poistky: vodivý prvok A obr. 149 nesmie byť prerušený.
V opačnom prípade je potrebné vymeniť vypálenú žiarovku inou s
rovnakým výkonom (tá istá farba).
B = neporušená poistka.
C = poistka s prerušeným vodivým prvkom.
V prípade, že by sa poistka znova prerušila, obráťte sa
na Autorizované servisy Alfa Romeo.
obr. 148
A0J0125
obr. 149
A0J0048
167ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

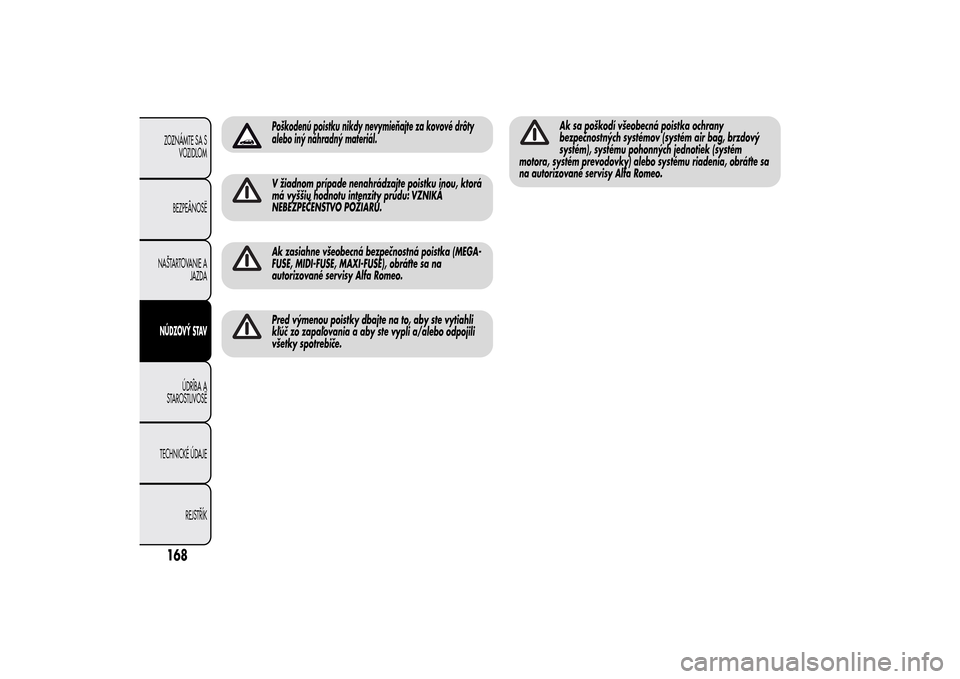

Poškodenú poistku nikdy nevymieňajte za kovové drôty
alebo iný náhradný materiál.V žiadnom prípade nenahrádzajte poistku inou, ktorá
má vyššiu hodnotu intenzity prúdu: VZNIKÁ
NEBEZPEČENSTVO POŽIARU.Ak zasiahne všeobecná bezpečnostná poistka (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE), obráťte sa na
autorizované servisy Alfa Romeo.Pred výmenou poistky dbajte na to, aby ste vytiahli
kľúč zo zapaľovania a aby ste vypli a/alebo odpojili
všetky spotrebiče.
Ak sa poškodí všeobecná poistka ochrany
bezpečnostných systémov (systém air bag, brzdový
systém), systému pohonných jednotiek (systém
motora, systém prevodovky) alebo systému riadenia, obráťte sa
na autorizované servisy Alfa Romeo.
168ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

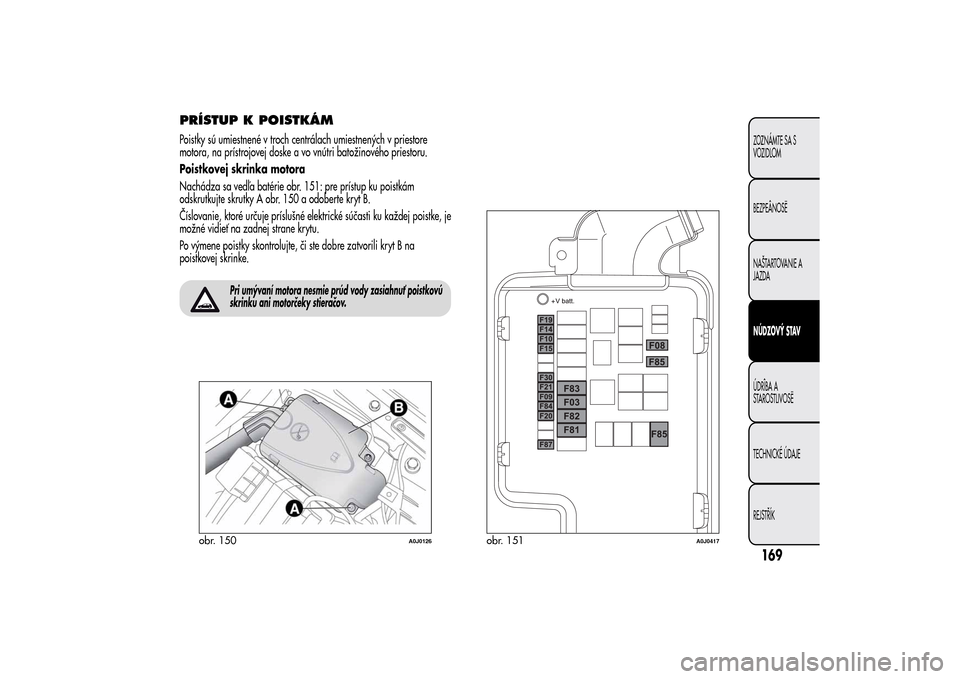

PRÍSTUP K POISTKÁMPoistky sú umiestnené v troch centrálach umiestnených v priestore
motora, na prístrojovej doske a vo vnútri batožinového priestoru.
Poistkovej skrinka motora
Nachádza sa vedľa batérie obr. 151: pre prístup ku poistkám
odskrutkujte skrutky A obr. 150 a odoberte kryt B.
Číslovanie, ktoré určuje príslušné elektrické súčasti ku každej poistke, je
možné vidieť na zadnej strane krytu.
Po výmene poistky skontrolujte, či ste dobre zatvorili kryt B na
poistkovej skrinke.
Pri umývaní motora nesmie prúd vody zasiahnuť poistkovú
skrinku ani motorčeky stieračov.
obr. 150
A0J0126
obr. 151
A0J0417
169ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

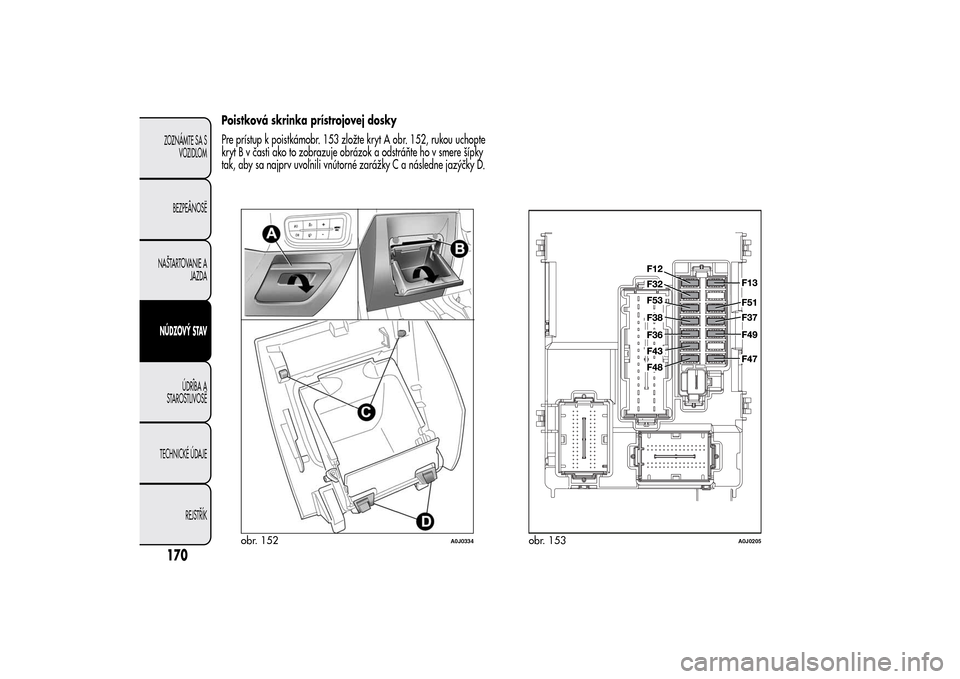

Poistková skrinka prístrojovej dosky
Pre prístup k poistkámobr. 153 zložte kryt A obr. 152, rukou uchopte
kryt B v časti ako to zobrazuje obrázok a odstráňte ho v smere šípky
tak, aby sa najprv uvoľnili vnútorné zarážky C a následne jazýčky D.
obr. 152
A0J0334
obr. 153
A0J0205
170ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

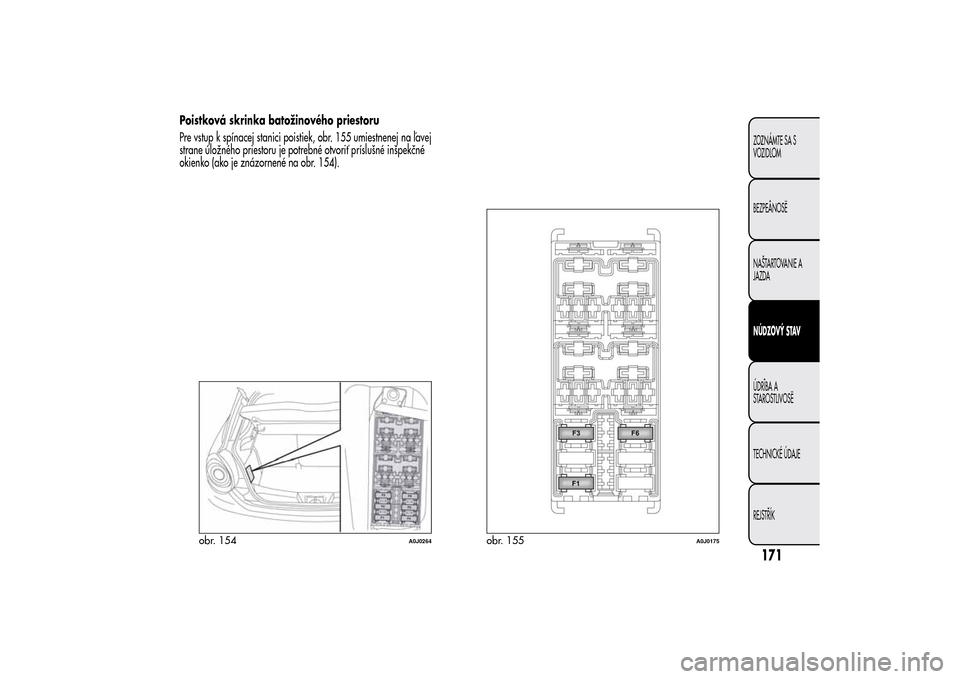

Poistková skrinka batožinového priestoru
Pre vstup k spínacej stanici poistiek, obr. 155 umiestnenej na ľavej
strane úložného priestoru je potrebné otvoriť príslušné inšpekčné
okienko (ako je znázornené na obr. 154).
obr. 154
A0J0264
obr. 155
A0J0175
171ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

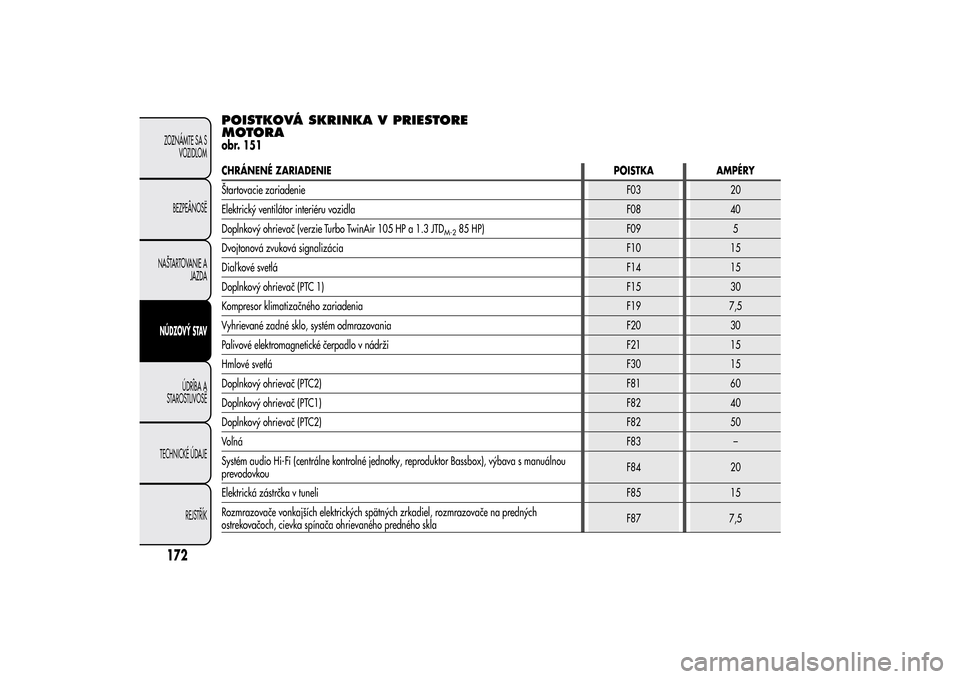

POISTKOVÁ SKRINKA V PRIESTORE
MOTORAobr. 151CHRÁNENÉ ZARIADENIEPOISTKA AMPÉRY
Štartovacie zariadenieF03 20
Elektrický ventilátor interiéru vozidla F08 40
Doplnkový ohrievač (verzie Turbo TwinAir 105 HP a 1.3 JTD
M-2
85 HP) F09 5
Dvojtonová zvuková signalizáciaF10 15
Diaľ kové svetláF14 15
Doplnkový ohrievač (PTC 1)F15 30
Kompresor klimatizačného zariadenia F19 7,5
Vyhrievané zadné sklo, systém odmrazovania F20 30
Palivové elektromagnetické čerpadlo v nádrži F21 15
Hmlové svetláF30 15
Doplnkový ohrievač (PTC2)F81 60
Doplnkový ohrievač (PTC1)F82 40
Doplnkový ohrievač (PTC2)F82 50
VoľnáF83 –
Systém audio Hi-Fi (centrálne kontrolné jednotky, reproduktor Bassbox), výbava s manuálnou
prevodovkouF84 20
Elektrická zástrčka v tuneliF85 15
Rozmrazovače vonkajších elektrických spätných zrkadiel, rozmrazovače na predných
ostrekovačoch, cievka spínača ohrievaného predného sklaF87 7,5
172ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

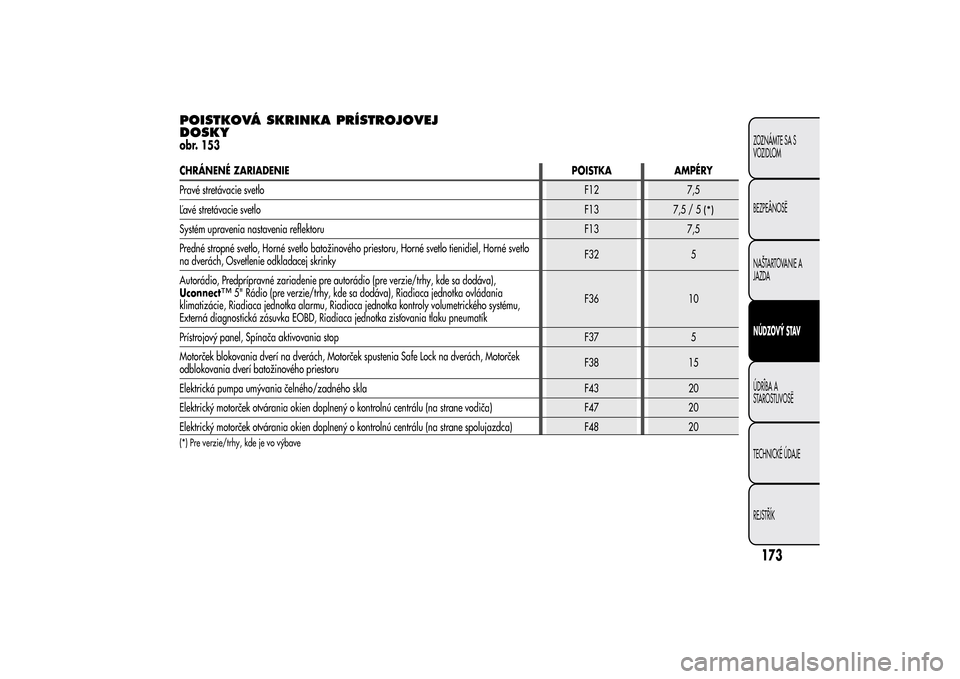

POISTKOVÁ SKRINKA PRÍSTROJOVEJ
DOSKYobr. 153CHRÁNENÉ ZARIADENIEPOISTKA AMPÉRY
Pravé stretávacie svetloF12 7,5
Ľavé stretávacie svetloF13
7,5/5
(*)
Systém upravenia nastavenia reflektoru F13 7,5
Predné stropné svetlo, Horné svetlo batožinového priestoru, Horné svetlo tienidiel, Horné svetlo
na dverách, Osvetlenie odkladacej skrinkyF32 5
Autorádio, Predprípravné zariadenie pre autorádio (pre verzie/trhy, kde sa dodáva),
Uconnect
™
5" Rádio (pre verzie/trhy, kde sa dodáva), Riadiaca jednotka ovládania
klimatizácie, Riadiaca jednotka alarmu, Riadiaca jednotka kontroly volumetrického systému,
Externá diagnostická zásuvka EOBD, Riadiaca jednotka zisťovania tlaku pneumatíkF36 10
Prístrojový panel, Spínača aktivovania stop F37 5
Motorček blokovania dverí na dverách, Motorček spustenia Safe Lock na dverách, Motorček
odblokovania dverí batožinového priestoruF38 15
Elektrická pumpa umývania čelného/zadného skla F43 20
Elektrický motorček otvárania okien doplnený o kontrolnú centrálu (na strane vodiča) F47 20
Elektrický motorček otvárania okien doplnený o kontrolnú centrálu (na strane spolujazdca) F48 20
(*) Pre verzie/trhy, kde je vo výbave
173ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

CHRÁNENÉ ZARIADENIEPOISTKA AMPÉRY
Riadiaca jednotka parkovacích senzorov, Dažďový senzor/senzor stmievania vo vnútornom
spätnom zrkadle, Elektrochromický senzor na vnútornom spätnom zrkadle, Displej kontrolky
zapojenia bezpečnostných pásov na paneli nad vnútorným spätným zrkadlom, Osvietenie
ovládacích panelov (centrálny panel s ovládačmi, panel s ovládačmi na strane vodiča, panel s
ovládačmi na volante), Spínače zapnutia vyhrievania predných sedadiel, Riadiaca jednotka
volumetrických senzorov systému alarmu, Riadiaca jednotka ovládania elektricky ovládateľnej
strechyF49 5
Spínač zaradenia spojky, Spínač zaradenia brzdy, cievky spínačov na spínacej skrinke poistiek
motora, Systém ovládania na jednotke vykurovania/klimatizácie interiéru, Spínacia stanica ,
Predpríprava pre autorádio, Prietokomer nasávaného vzduchu, Senzor prítomnosti vody v nafte,
Autorádio, Predprípravné zariadenie na autorádio (pre verzie/trhy, kde je k dispozícii)F51 5
Prístrojová doskaF53 5
174ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

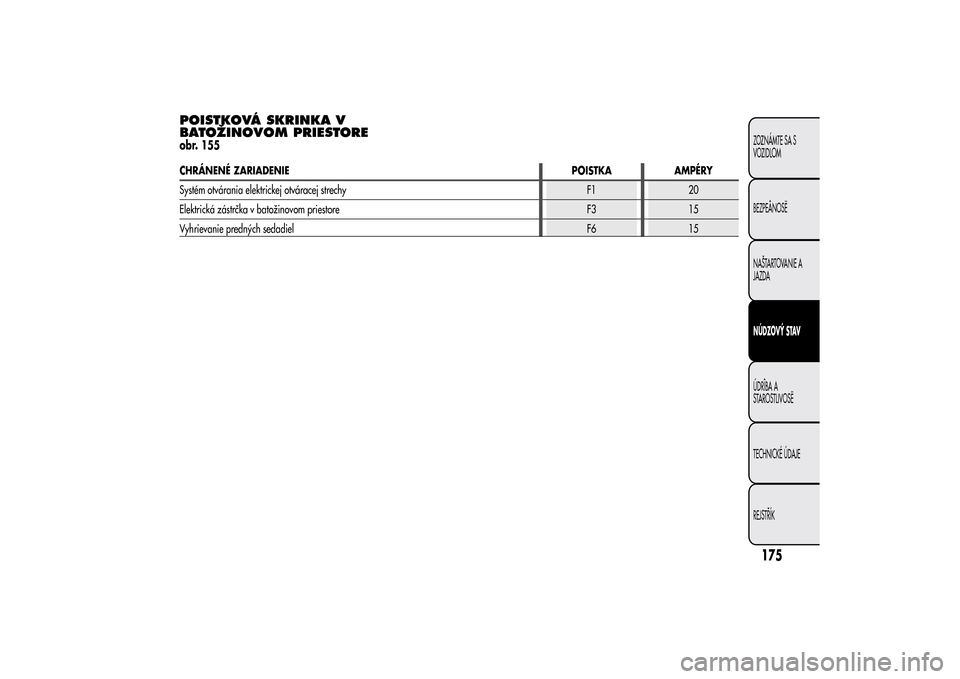

POISTKOVÁ SKRINKA V
BATOŽINOVOM PRIESTOREobr. 155CHRÁNENÉ ZARIADENIEPOISTKA AMPÉRY
Systém otvárania elektrickej otváracej strechy F1 20
Elektrická zástrčka v batožinovom priestore F3 15
Vyhrievanie predných sedadielF6 15
175ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

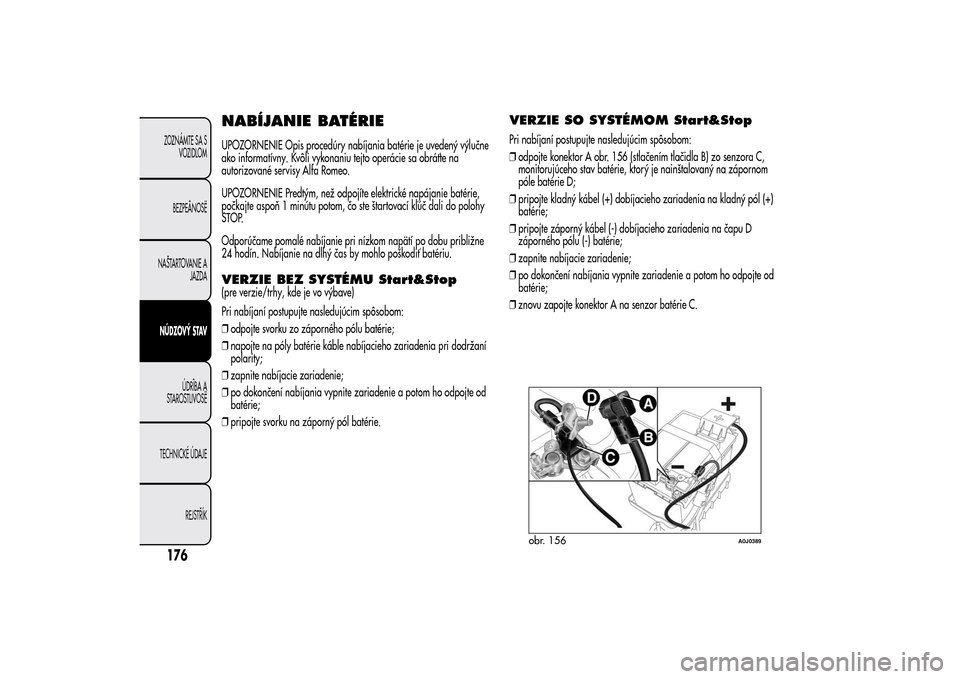

NABÍJANIE BATÉRIEUPOZORNENIE Opis procedúry nabíjania batérie je uvedený výlučne
ako informatívny. Kvôli vykonaniu tejto operácie sa obráťte na
autorizované servisy Alfa Romeo.
UPOZORNENIE Predtým, než odpojíte elektrické napájanie batérie,
počkajte aspoň 1 minútu potom, čo ste štartovací kľúč dali do polohy
STOP.
Odporúčame pomalé nabíjanie pri nízkom napätí po dobu približne
24 hodín. Nabíjanie na dlhý čas by mohlo poškodiť batériu.VERZIE BEZ SYSTÉMU Start&Stop(pre verzie/trhy, kde je vo výbave)
Pri nabíjaní postupujte nasledujúcim spôsobom:
❒odpojte svorku zo záporného pólu batérie;
❒napojte na póly batérie káble nabíjacieho zariadenia pri dodržaní
polarity;
❒zapnite nabíjacie zariadenie;
❒po dokončení nabíjania vypnite zariadenie a potom ho odpojte od
batérie;
❒pripojte svorku na záporný pól batérie.
VERZIE SO SYSTÉMOM Start&StopPri nabíjaní postupujte nasledujúcim spôsobom:
❒odpojte konektor A obr. 156 (stlačením tlačidla B) zo senzora C,
monitorujúceho stav batérie, ktorý je nainštalovaný na zápornom
póle batérie D;
❒pripojte kladný kábel (+) dobíjacieho zariadenia na kladný pól (+)
batérie;
❒pripojte záporný kábel (-) dobíjacieho zariadenia na čapu D
záporného pólu (-) batérie;
❒zapnite nabíjacie zariadenie;
❒po dokončení nabíjania vypnite zariadenie a potom ho odpojte od
batérie;
❒znovu zapojte konektor A na senzor batérie C.
obr. 156
A0J0389
