Alfa Romeo MiTo 2014 Инструкция по эксплуатации (in Russian)
Manufacturer: ALFA ROMEO, Model Year: 2014, Model line: MiTo, Model: Alfa Romeo MiTo 2014Pages: 288, PDF Size: 8.28 MB
Page 51 of 288
Регулировка наклона спинки
Поверните ручку C РИС. 22, чтобы найти нужное положение спинки.
Для максимальной безопасности установите спинку в
прямое положение, удобно прислонитесь к ней спиной и
пристегните ремень безопасности так, чтобы он плотно
прилегал к торсу и тазу.
Регулировка поясничной опоры
(для моделей/рынков, где предусмотрено)
Поверните ручку D РИС. 22, чтобы найти нужное положение.
Опрокидывание спинки
Для доступа к задним сиденьям поверните ручку E РИС. 22 вверх:
это дает возможность опрокинуть спинку, чтобы свободно
сдвинуть сиденье вперед, толкая его за опущенную спинку.
При установке спинки назад сиденье возвращается в исходное
положение.
Всегда проверяйте блокировку положения сиденья в
направляющих толчками вперед и назад.
РИС. 22
A0J0078
47ЗНАКОМСТВО С
АВТОМОБИЛЕМВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
Page 52 of 288

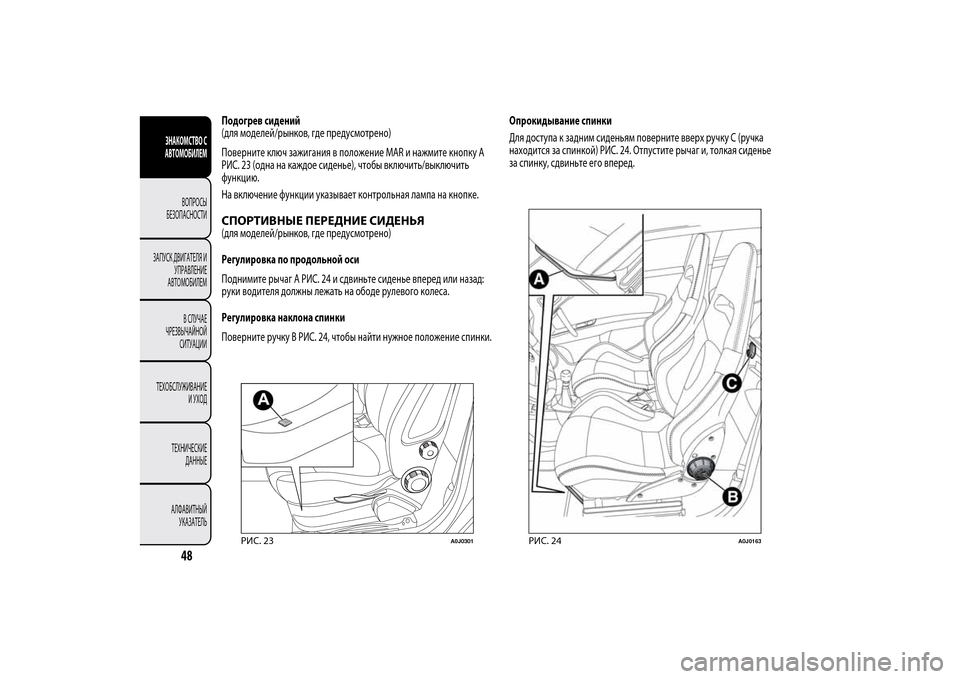

Подогрев сидений
(для моделей/рынков, где предусмотрено)
Поверните ключ зажигания в положение MAR и нажмите кнопку A
РИС. 23 (одна на каждое сиденье), чтобы включить/выключить
функцию.
На включение функции указывает контрольная лампа на кнопке.СПОРТИВНЫЕ ПЕРЕДНИЕ СИДЕНЬЯ(для моделей/рынков, где предусмотрено)
Регулировка по продольной оси
Поднимите рычаг A РИС. 24 и сдвиньте сиденье вперед или назад:
руки водителя должны лежать на ободе рулевого колеса.
Регулировка наклона спинки
Поверните ручку B РИС. 24, чтобы найти нужное положение спинки.Опрокидывание спинки
Для доступа к задним сиденьям поверните вверх ручку C (ручка
находится за спинкой) РИС. 24. Отпустите рычаг и, толкая сиденье
за спинку, сдвиньте его вперед.
РИС. 23
A0J0301
РИС. 24
A0J0163
48
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
Page 53 of 288

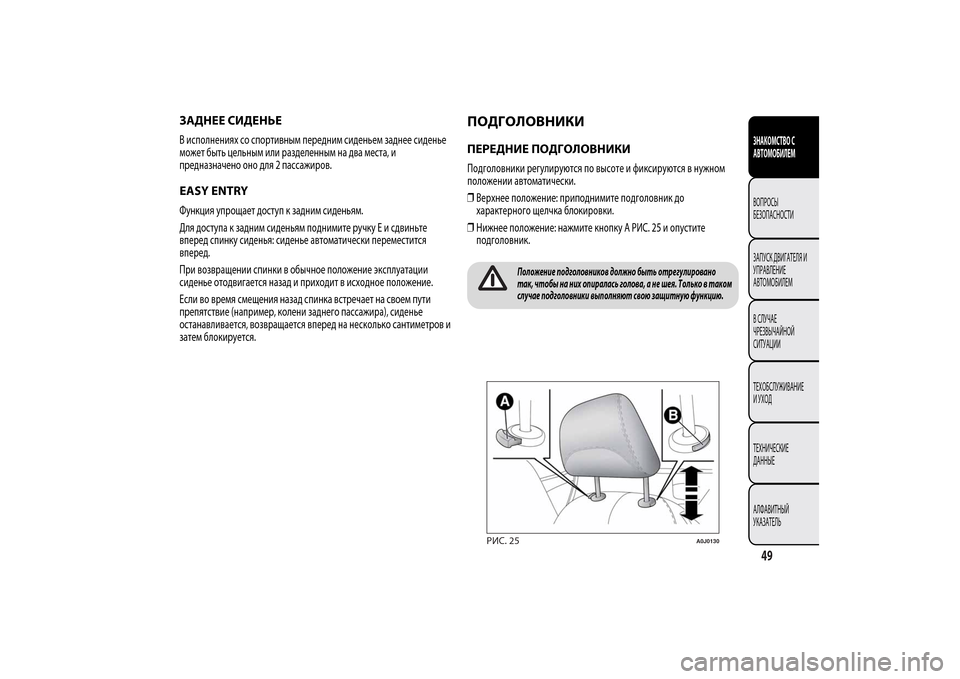

ЗАДНЕЕ СИДЕНЬЕВ исполнениях со спортивным передним сиденьем заднее сиденье
может быть цельным или разделенным на два места, и
предназначено оно для 2 пассажиров.EASY ENTRYФункция упрощает доступ к задним сиденьям.
Для доступа к задним сиденьям поднимите ручку E и сдвиньте
вперед спинку сиденья: сиденье автоматически переместится
вперед.
При возвращении спинки в обычное положение эксплуатации
сиденье отодвигается назад и приходит в исходное положение.
Если во время смещения назад спинка встречает на своем пути
препятствие (например, колени заднего пассажира), сиденье
останавливается, возвращается вперед на несколько сантиметров и
затем блокируется.
ПОДГОЛОВНИКИПЕРЕДНИЕ ПОДГОЛОВНИКИПодголовники регулируются по высоте и фиксируются в нужном
положении автоматически.
❒Верхнее положение: приподнимите подголовник до
характерного щелчка блокировки.
❒Нижнее положение: нажмите кнопку A РИС. 25 и опустите
подголовник.
Положение подголовников должно быть отрегулировано
так, чтобы на них опиралась голова, а не шея. Только в таком
случае подголовники выполняют свою защитную функцию.
РИС. 25
A0J0130
49ЗНАКОМСТВО С
АВТОМОБИЛЕМВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
Page 54 of 288
Чтобы снять подголовники:
❒поднимите их до крайнего верхнего положения;
❒нажмите кнопкиAиBРИС. 25 и снимите подголовники, потянув
их вверх.
Устройсто “Anti-Whiplash”
Подголовники оборудованы устройством “Anti-Whiplash”,
сокращающим расстояние между ними и головой в случае удара
автомобиля сзади, предупреждая тем самым повреждение головы
и шеи.
Нажатием на спинку сиденья спиной или рукой можно проверить
движение подголовника, что указывает на работу системы и не
считается ее неисправностью.
ЗАДНИЕ ПОДГОЛОВНИКИДля задних сидений предусмотрены два регулируемых по высоте
подголовника (описание регулировки смотри в предыдущем
параграфе).
В некоторых моделях автомобилей установлен также подголовник
для центрального заднего сиденья.
Чтобы снять подголовники:
❒поднимите их до крайнего верхнего положения;
❒нажмите кнопку A РИС. 26 и снимите подголовники, потянув их
вверх.
РИС. 26
A0J0083
50
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
Page 55 of 288

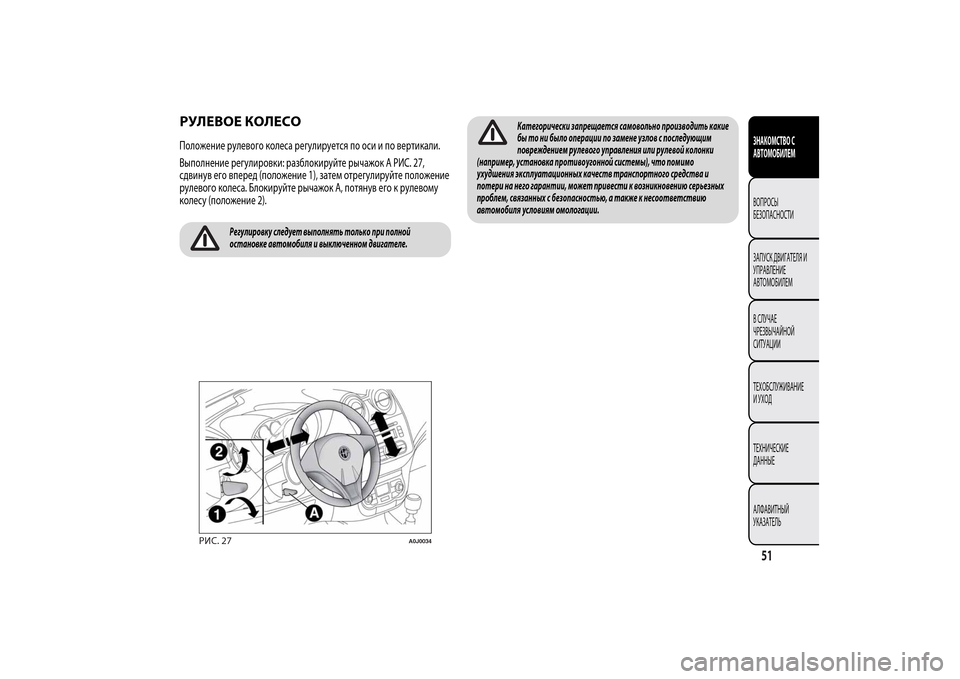

РУЛЕВОЕ КОЛЕСОПоложение рулевого колеса регулируется по оси и по вертикали.
Выполнение регулировки: разблокируйте рычажок A РИС. 27,
сдвинув его вперед (положение 1), затем отрегулируйте положение
рулевого колеса. Блокируйте рычажок A, потянув его к рулевому
колесу (положение 2).
Регулировку следует выполнять только при полной
остановке автомобиля и выключенном двигателе.
Категорически запрещается самовольно производить какие
бы то ни было операции по замене узлов с последующим
повреждением рулевого управления или рулевой колонки
(например, установка противоугонной системы), что помимо
ухудшения эксплуатационных качеств транспортного средства и
потери на него гарантии, может привести к возникновению серьезных
проблем, связанных с безопасностью, а также к несоответствию
автомобиля условиям омологации.
РИС. 27
A0J0034
51ЗНАКОМСТВО С
АВТОМОБИЛЕМВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
Page 56 of 288
ЗЕРКАЛА ЗАДНЕГО ОБЗОРАСАЛОННОЕ ЗЕРКАЛОС помощью рычага A РИС. 28 отрегулируйте зеркало в одном из
двух положений: обычном или противоослепляющем.Салонное зеркало с электрохромныим покрытием
(для моделей/рынков, где предусмотрено)
На некоторых моделях автомобиля установлено электрохромное
зеркало РИС. 29 с кнопкой ВКЛ/ВЫКЛ (ON/OFF) для включения/
выключения функции электрохромного покрытия.
При включении передачи заднего хода зеркало всегда переходит в
режим покрытия для дневного использования.
РИС. 28
A0J0108
РИС. 29
A0J0336
52
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
Page 57 of 288
53ЗНАКОМСТВО С
АВТОМОБИЛЕМВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

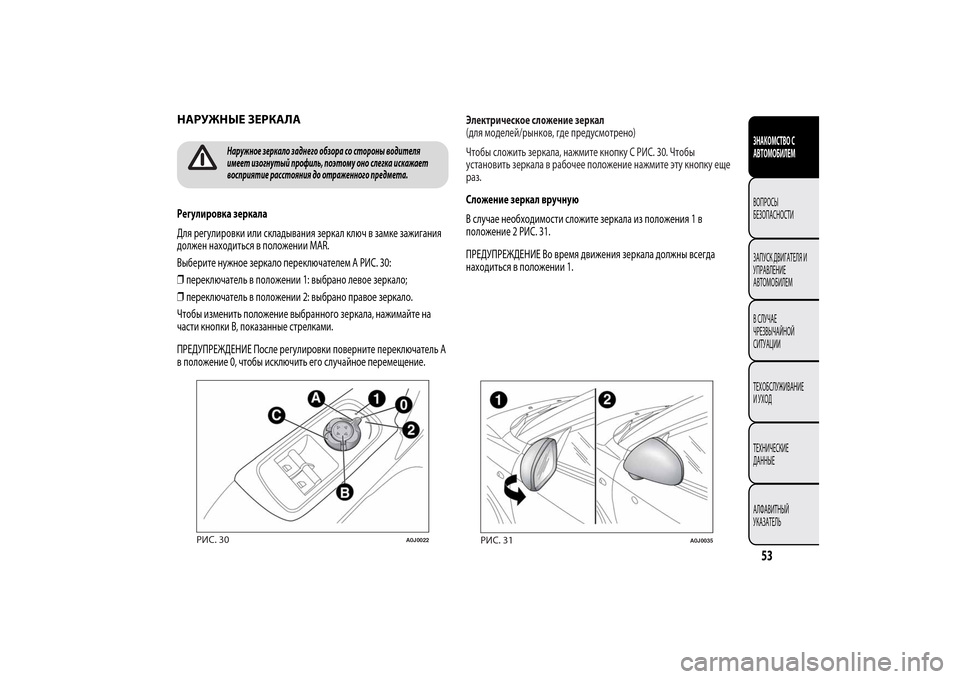

Сложение зеркал вручную
В случае необходимости сложите зеркала из положения 1 в
положение 2 РИС. 31.
ПРЕДУПРЕЖДЕНИЕ Во время движения зеркала должны всегда
находиться в положении 1.
РИС. 31
A0J0035
Электрическое сложение зеркал
(для моделей/рынков, где предусмотрено)
Чтобы сложить зеркала, нажмите кнопку C РИС. 30. Чтобы
установить зеркала в рабочее положение нажмите эту кнопку еще
раз.
НАРУЖНЫЕ ЗЕРКАЛА
Наружное зеркало заднего обзора со стороны водителя
имеет изогнутый профиль, поэтому оно слегка искажает
восприятие расстояния до отраженного предмета.
Регулировка зеркала
Для регулировки или складывания зеркал ключ в замке зажигания
должен находиться в положении MAR.
Выберите нужное зеркало переключателем A РИС. 30:
❒переключатель в положении 1: выбрано левое зеркало;
❒переключатель в положении 2: выбрано правое зеркало.
Чтобы изменить положение выбранного зеркала, нажимайте на
части кнопки B, показанные стрелками.
ПРЕДУПРЕЖДЕНИЕ После регулировки поверните переключатель A
в положение 0, чтобы исключить его случайное перемещение.
РИС. 30
A0J0022
Page 58 of 288

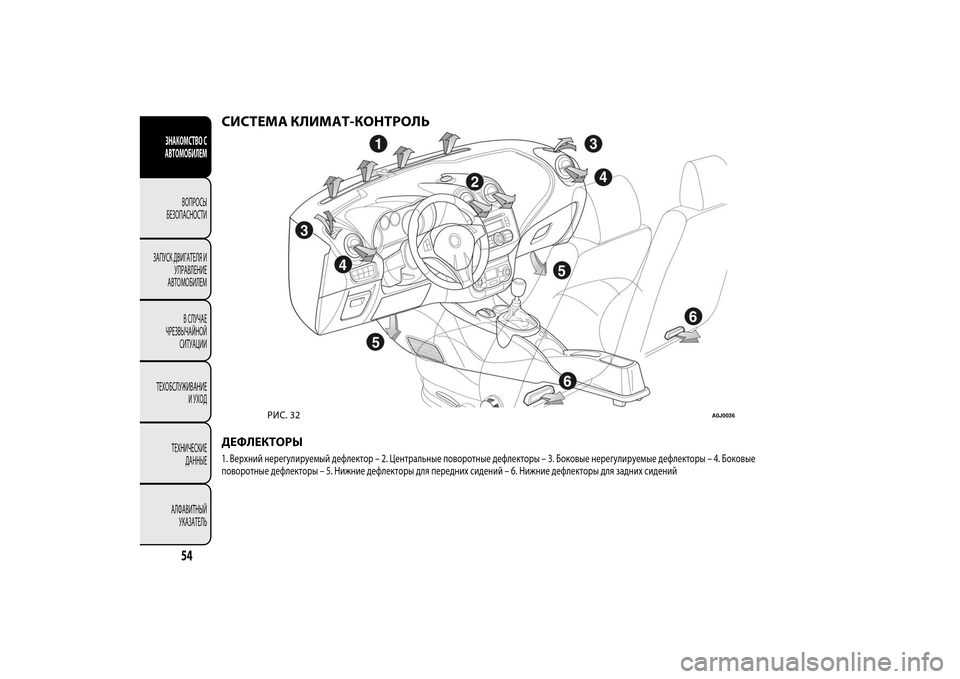

СИСТЕМА КЛИМАТ-КОНТРОЛЬДЕФЛЕКТОРЫ1. Верхний нерегулируемый дефлектор – 2. Центральные поворотные дефлекторы – 3. Боковые нерегулируемые дефлекторы – 4. Боковые
поворотные дефлекторы – 5. Нижние дефлекторы для передних сидений – 6. Нижние дефлекторы для задних сидений
РИС. 32
A0J0036
54
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
Page 59 of 288
СИСТЕМА ОБОГРЕВА/
КЛИМАТ-КОНТРОЛЬУСТРОЙСТВА УПРАВЛЕНИЯА - Ручка регулировки температуры воздуха
❒синий сектор = холодный воздух
❒красный сектор = теплый воздух
В - Ручка включения/регулировки вентилятора
❒
0 = вентилятор выключен
❒1-2-3 = скорость вентиляции
❒4= максимальная скорость вентиляции
С - Ручка распределения воздуха
❒
поток воздуха к телу водителя/пассажира;
❒поток воздуха к телу водителя/пассажира и на участок ног;❒
поток воздуха на участок ног спереди и сзади;
❒поток воздуха на участок ног и на ветровое стекло;
❒поток воздуха на ветровое стекло
❒4= максимальная скорость вентиляции
D - Кнопка включения/выключения рециркуляции воздуха
E - Кнопка включения/выключения системы климат-контроль
(только исполнения с системой климат-контроль с ручным
управлением)
F - Кнопка включения/выключения обогрева заднего стекла;
РИС. 33
A0J0074
55ЗНАКОМСТВО С
АВТОМОБИЛЕМВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
Page 60 of 288
ВЕНТИЛЯЦИЯ САЛОНАДля хорошей вентиляции салона автомобиля действуйте
следующим образом:
❒поверните ручку A на синий сектор;
❒нажмите кнопку D, чтобы выключить рециркуляцию внутреннего
воздуха (индикатор на кнопке не горит);
❒поверните ручку С на символ
;
❒поверните ручку B в положение, соответствующее нужной
скорости.
КЛИМАТ-КОНТРОЛЬ (охлаждение) (только в
исполнениях с системой климат-контроль с
ручным управлением)Чтобы охладить салон автомобиля действуйте следующим образом:
❒поверните ручку A на синий сектор;
❒включите рециркуляцию внутреннего воздуха кнопкой D
(индикатор на кнопке горит);
❒поверните ручку С на символ
;
❒нажмите кнопку Е, чтобы включить систему климат-контроль, и
поверните ручку В минимум на 1 (1 скорость); для более
быстрого охлаждения поверните ручку В на 4 (максимальная
скорость вентилятора).Регулировка охлаждения
❒поверните ручку A вправо, чтобы повысить температуру;
❒нажмите кнопку D, чтобы выключить рециркуляцию внутреннего
воздуха (индикатор с круговой шкалой вокруг кнопки не горит);
❒поверните ручку В, чтобы понизить скорость вращения
вентилятора.
ОТОПЛЕНИЕ САЛОНАЧтобы быстро отопить салон автомобиля действуйте следующим
образом:
❒поверните ручку A на красный сектор;
❒поверните ручку С на нужный символ;
❒поверните ручку B в положение, соответствующее нужной
скорости.
