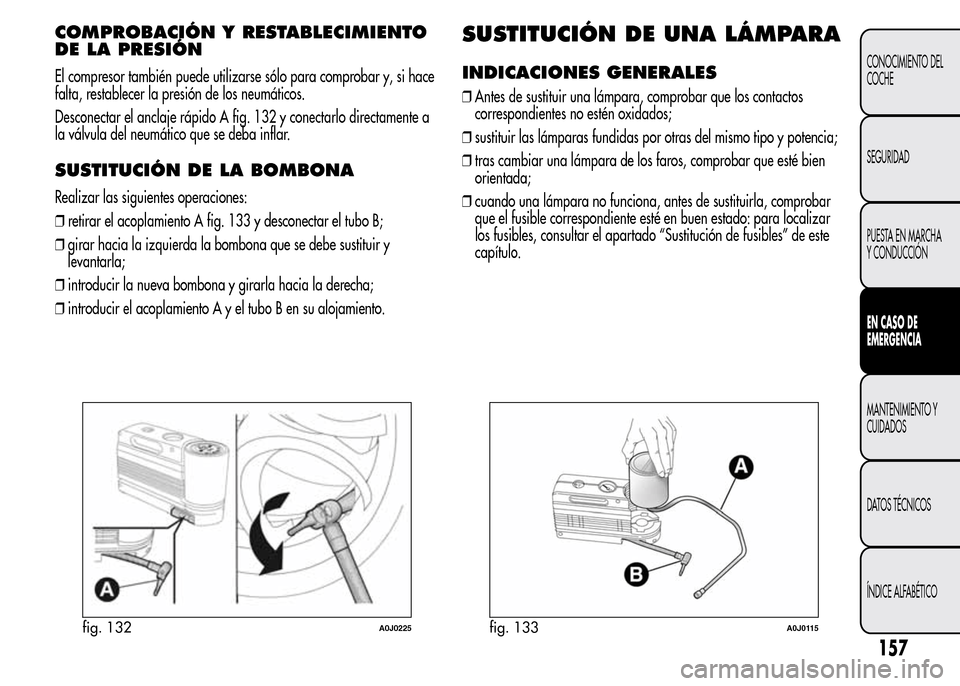

COMPROBACIÓN Y RESTABLECIMIENTO
DE LA PRESIÓN
El compresor también puede utilizarse sólo para comprobar y, si hace
falta, restablecer la presión de los neumáticos.
Desconectar el anclaje rápido A fig. 132 y conectarlo directamente a
la válvula del neumático que se deba inflar.
SUSTITUCIÓN DE LA BOMBONA
Realizar las siguientes operaciones:
❒retirar el acoplamiento A fig. 133 y desconectar el tubo B;
❒girar hacia la izquierda la bombona que se debe sustituir y
levantarla;
❒introducir la nueva bombona y girarla hacia la derecha;
❒introducir el acoplamiento A y el tubo B en su alojamiento.
SUSTITUCIÓN DE UNA LÁMPARA
INDICACIONES GENERALES
❒Antes de sustituir una lámpara, comprobar que los contactos
correspondientes no estén oxidados;
❒sustituir las lámparas fundidas por otras del mismo tipo y potencia;
❒tras cambiar una lámpara de los faros, comprobar que esté bien
orientada;
❒cuando una lámpara no funciona, antes de sustituirla, comprobar
que el fusible correspondiente esté en buen estado: para localizar
los fusibles, consultar el apartado “Sustitución de fusibles” de este
capítulo.
fig. 132A0J0225fig. 133A0J0115
157
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

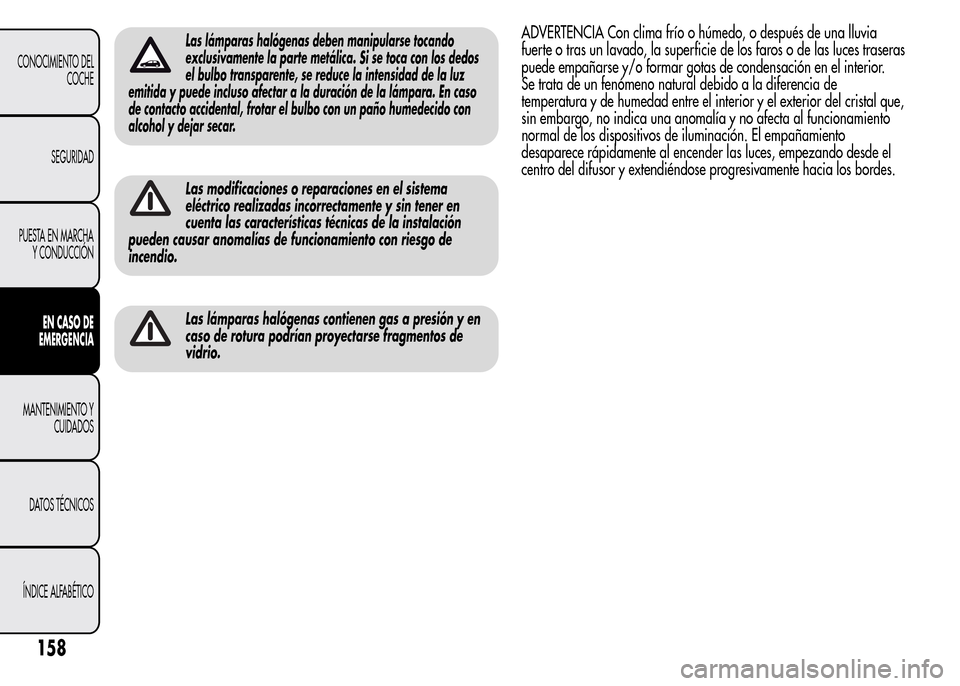

Las lámparas halógenas deben manipularse tocando
exclusivamente la parte metálica. Si se toca con los dedos
el bulbo transparente, se reduce la intensidad de la luz
emitida y puede incluso afectar a la duración de la lámpara. En caso
de contacto accidental, frotar el bulbo con un paño humedecido con
alcohol y dejar secar.
Las modificaciones o reparaciones en el sistema
eléctrico realizadas incorrectamente y sin tener en
cuenta las características técnicas de la instalación
pueden causar anomalías de funcionamiento con riesgo de
incendio.
Las lámparas halógenas contienen gas a presión y en
caso de rotura podrían proyectarse fragmentos de
vidrio.
ADVERTENCIA Con clima frío o húmedo, o después de una lluvia
fuerte o tras un lavado, la superficie de los faros o de las luces traseras
puede empañarse y/o formar gotas de condensación en el interior.
Se trata de un fenómeno natural debido a la diferencia de
temperatura y de humedad entre el interior y el exterior del cristal que,
sin embargo, no indica una anomalía y no afecta al funcionamiento
normal de los dispositivos de iluminación. El empañamiento
desaparece rápidamente al encender las luces, empezando desde el
centro del difusor y extendiéndose progresivamente hacia los bordes.
158
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

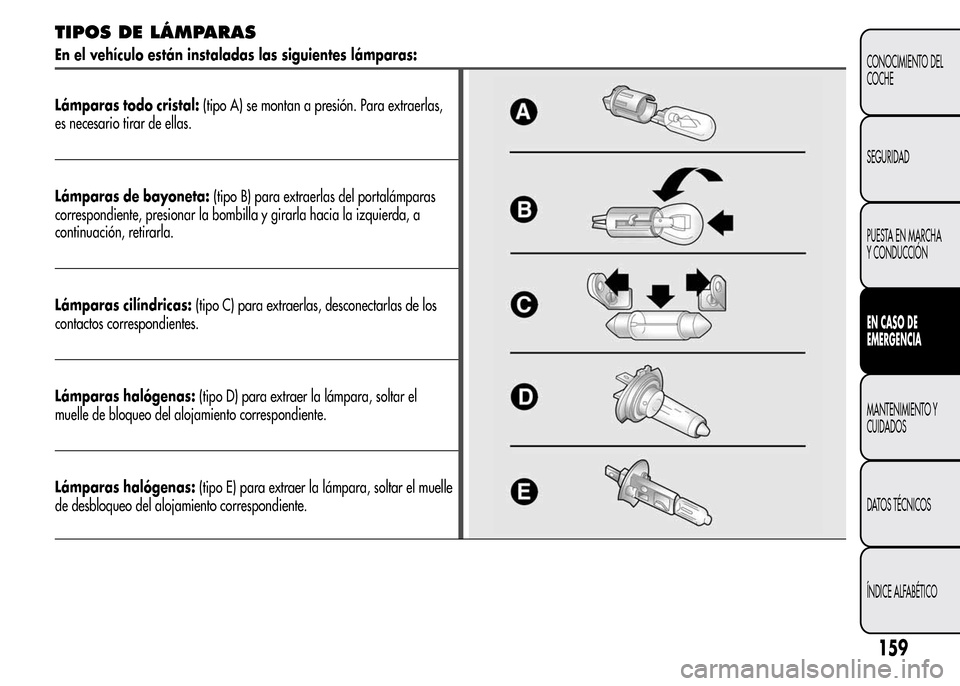

TIPOS DE LÁMPARAS
En el vehículo están instaladas las siguientes lámparas:
Lámparas todo cristal:(tipo A) se montan a presión. Para extraerlas,
es necesario tirar de ellas.
Lámparas de bayoneta:(tipo B) para extraerlas del portalámparas
correspondiente, presionar la bombilla y girarla hacia la izquierda, a
continuación, retirarla.
Lámparas cilíndricas:(tipo C) para extraerlas, desconectarlas de los
contactos correspondientes.
Lámparas halógenas:(tipo D) para extraer la lámpara, soltar el
muelle de bloqueo del alojamiento correspondiente.
Lámparas halógenas:(tipo E) para extraer la lámpara, soltar el muelle
de desbloqueo del alojamiento correspondiente.
159
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

Lámparas Tipo Potencia Ref. Figura
Posición delantera/Luces diurnas W21/5 W 5/21 W A
Posición trasera LED – –
Luces de cruce H7 55 W D
Luces de carretera H7 55 W D
Intermitentes delanteros módulo 24 W 24 W B
Intermitentes traseros P21W 21 W B
Intermitentes laterales WY5W 5 W A
Luz de freno LED – –
Tercera luz de freno LED – –
Matrícula W5W 5 W A
Luces antiniebla delanteras H1 55 W E
Luces antiniebla traseras P21W 21 W B
Marcha atrás P21W 21 W B
Plafón delantero C10W 10 W C
Plafón del maletero W5W 5 W A
Plafón de la guantera C5W 5 W C
Plafón luces inferiores de las puertas W5W 5 W A
160
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

SUSTITUCIÓN DE LA LÁMPARA
EXTERIOR
GRUPOS ÓPTICOS DELANTEROS

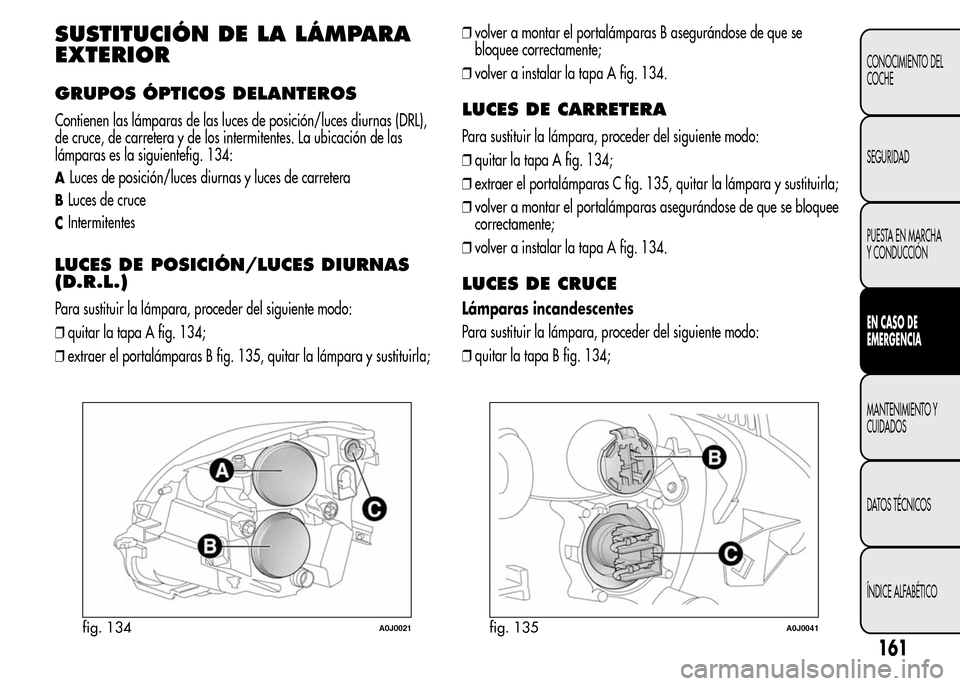

Contienen las lámparas de las luces de posición/luces diurnas (DRL),
de cruce, de carretera y de los intermitentes. La ubicación de las
lámparas es la siguientefig. 134:
ALuces de posición/luces diurnas y luces de carretera
BLuces de cruce
CIntermitentes
LUCES DE POSICIÓN/LUCES DIURNAS
(D.R.L.)
Para sustituir la lámpara, proceder del siguiente modo:
❒quitar la tapa A fig. 134;
❒extraer el portalámparas B fig. 135, quitar la lámpara y sustituirla;❒volver a montar el portalámparas B asegurándose de que se
bloquee correctamente;
❒volver a instalar la tapa A fig. 134.
LUCES DE CARRETERA
Para sustituir la lámpara, proceder del siguiente modo:
❒quitar la tapa A fig. 134;
❒extraer el portalámparas C fig. 135, quitar la lámpara y sustituirla;
❒volver a montar el portalámparas asegurándose de que se bloquee
correctamente;
❒volver a instalar la tapa A fig. 134.
LUCES DE CRUCE
Lámparas incandescentes
Para sustituir la lámpara, proceder del siguiente modo:
❒quitar la tapa B fig. 134;
fig. 134A0J0021fig. 135A0J0041
161
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

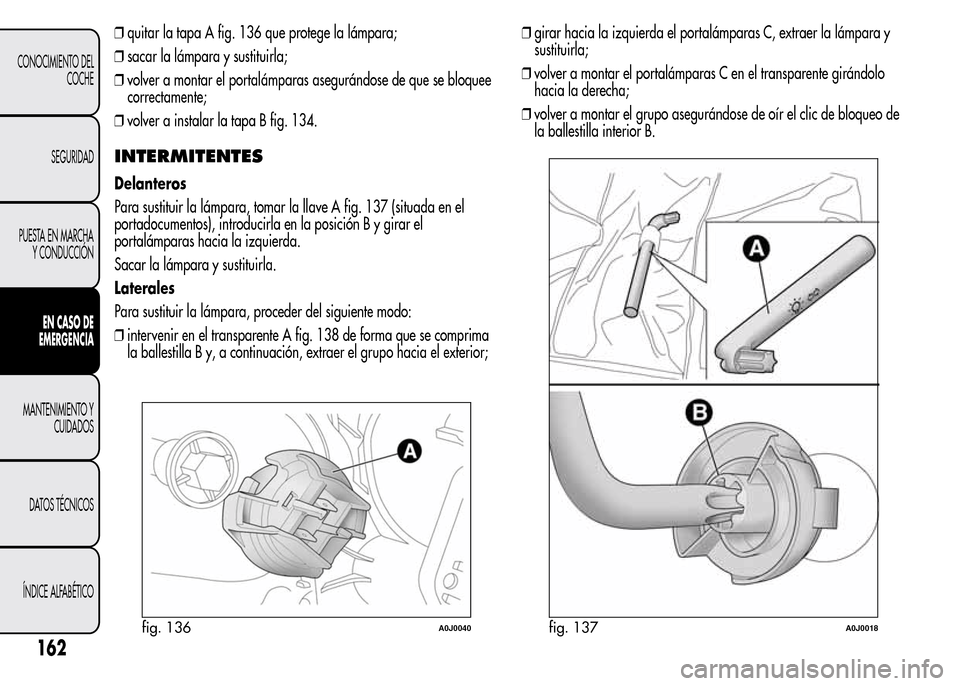

❒quitar la tapa A fig. 136 que protege la lámpara;
❒sacar la lámpara y sustituirla;
❒volver a montar el portalámparas asegurándose de que se bloquee
correctamente;
❒volver a instalar la tapa B fig. 134.
INTERMITENTES
Delanteros
Para sustituir la lámpara, tomar la llave A fig. 137 (situada en el
portadocumentos), introducirla en la posición B y girar el
portalámparas hacia la izquierda.
Sacar la lámpara y sustituirla.
Laterales
Para sustituir la lámpara, proceder del siguiente modo:
❒intervenir en el transparente A fig. 138 de forma que se comprima
la ballestilla B y, a continuación, extraer el grupo hacia el exterior;❒girar hacia la izquierda el portalámparas C, extraer la lámpara y
sustituirla;
❒volver a montar el portalámparas C en el transparente girándolo
hacia la derecha;
❒volver a montar el grupo asegurándose de oír el clic de bloqueo de
la ballestilla interior B.
fig. 136A0J0040fig. 137A0J0018
162
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

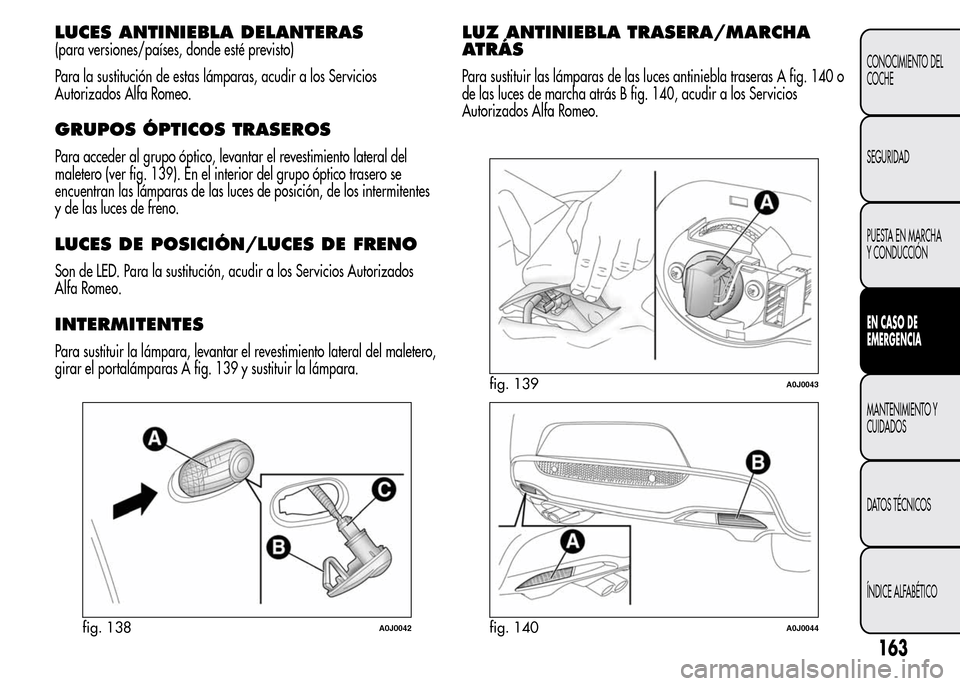

LUCES ANTINIEBLA DELANTERAS
(para versiones/países, donde esté previsto)
Para la sustitución de estas lámparas, acudir a los Servicios
Autorizados Alfa Romeo.
GRUPOS ÓPTICOS TRASEROS
Para acceder al grupo óptico, levantar el revestimiento lateral del
maletero (ver fig. 139). En el interior del grupo óptico trasero se
encuentran las lámparas de las luces de posición, de los intermitentes
y de las luces de freno.
LUCES DE POSICIÓN/LUCES DE FRENO
Son de LED. Para la sustitución, acudir a los Servicios Autorizados
Alfa Romeo.
INTERMITENTES
Para sustituir la lámpara, levantar el revestimiento lateral del maletero,
girar el portalámparas A fig. 139 y sustituir la lámpara.
LUZ ANTINIEBLA TRASERA/MARCHA
ATRÁS
Para sustituir las lámparas de las luces antiniebla traseras A fig. 140 o
de las luces de marcha atrás B fig. 140, acudir a los Servicios
Autorizados Alfa Romeo.
fig. 138A0J0042
fig. 139A0J0043
fig. 140A0J0044
163
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

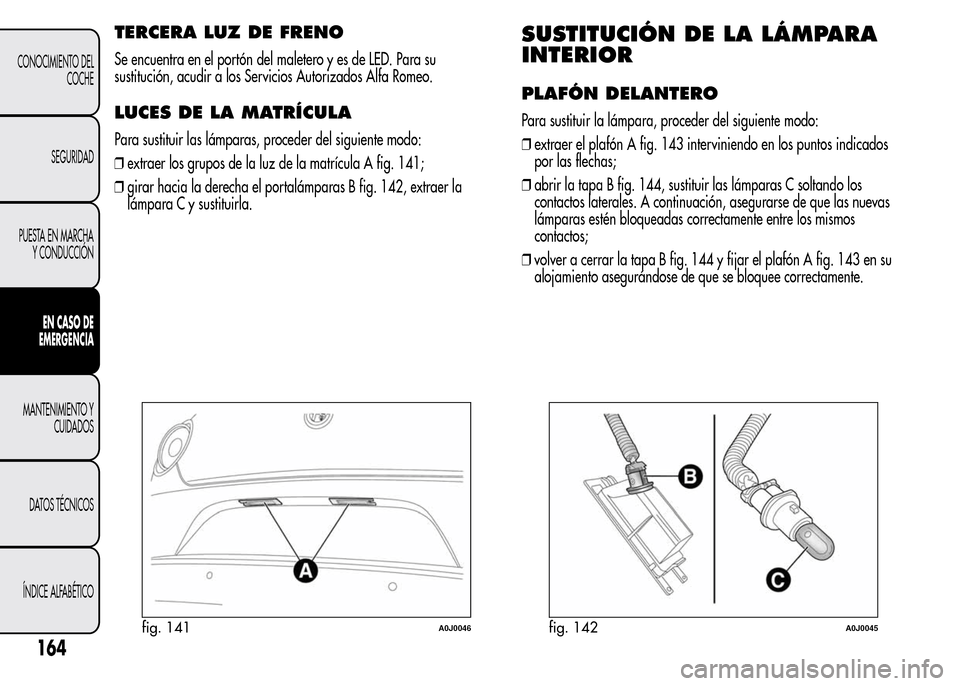

TERCERA LUZ DE FRENO
Se encuentra en el portón del maletero y es de LED. Para su
sustitución, acudir a los Servicios Autorizados Alfa Romeo.
LUCES DE LA MATRÍCULA
Para sustituir las lámparas, proceder del siguiente modo:
❒extraer los grupos de la luz de la matrícula A fig. 141;
❒girar hacia la derecha el portalámparas B fig. 142, extraer la
lámpara C y sustituirla.
SUSTITUCIÓN DE LA LÁMPARA
INTERIOR
PLAFÓN DELANTERO
Para sustituir la lámpara, proceder del siguiente modo:
❒extraer el plafón A fig. 143 interviniendo en los puntos indicados
por las flechas;
❒abrir la tapa B fig. 144, sustituir las lámparas C soltando los
contactos laterales. A continuación, asegurarse de que las nuevas
lámparas estén bloqueadas correctamente entre los mismos
contactos;
❒volver a cerrar la tapa B fig. 144 y fijar el plafón A fig. 143 en su
alojamiento asegurándose de que se bloquee correctamente.
fig. 141A0J0046fig. 142A0J0045
164
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

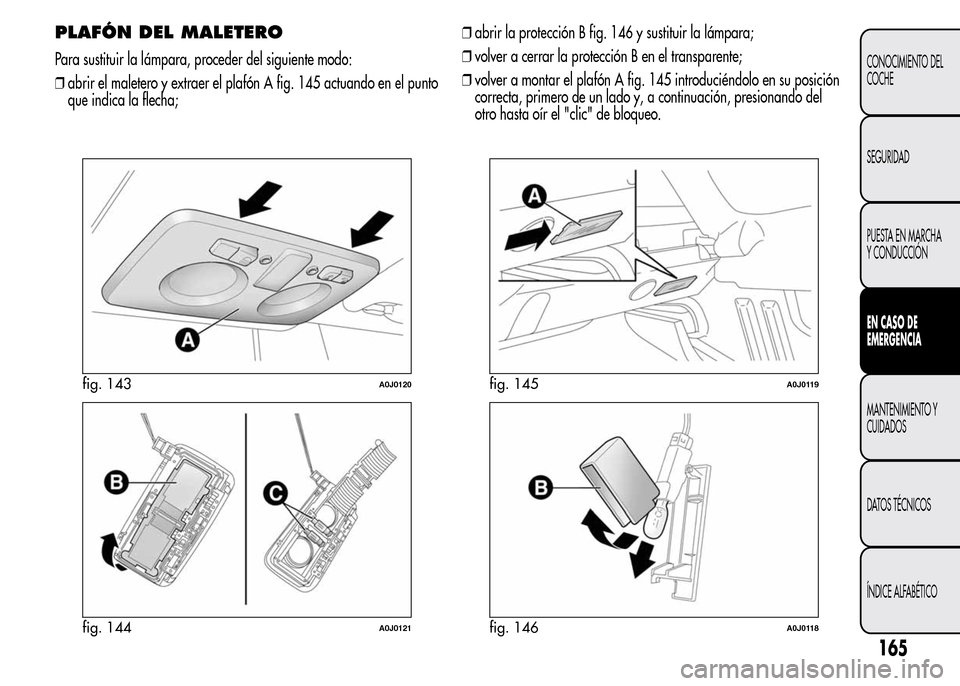

PLAFÓN DEL MALETERO
Para sustituir la lámpara, proceder del siguiente modo:
❒abrir el maletero y extraer el plafón A fig. 145 actuando en el punto
que indica la flecha;❒abrir la protección B fig. 146 y sustituir la lámpara;
❒volver a cerrar la protección B en el transparente;
❒volver a montar el plafón A fig. 145 introduciéndolo en su posición
correcta, primero de un lado y, a continuación, presionando del
otro hasta oír el "clic" de bloqueo.
fig. 143A0J0120
fig. 144A0J0121
fig. 145A0J0119
fig. 146A0J0118
165
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

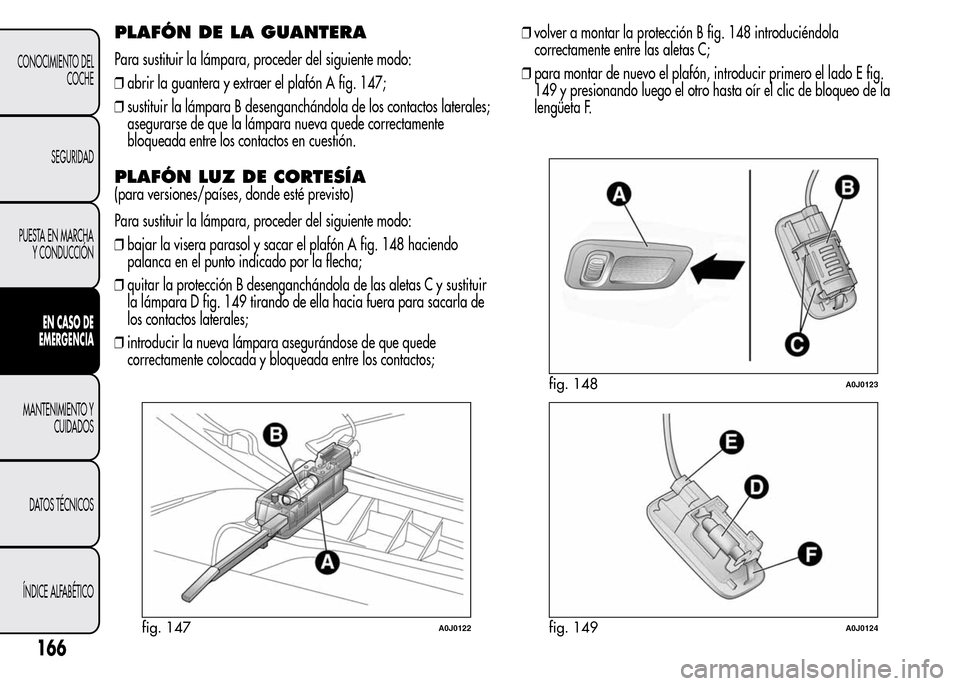

PLAFÓN DE LA GUANTERA
Para sustituir la lámpara, proceder del siguiente modo:
❒abrir la guantera y extraer el plafón A fig. 147;
❒sustituir la lámpara B desenganchándola de los contactos laterales;
asegurarse de que la lámpara nueva quede correctamente
bloqueada entre los contactos en cuestión.
PLAFÓN LUZ DE CORTESÍA
(para versiones/países, donde esté previsto)
Para sustituir la lámpara, proceder del siguiente modo:
❒bajar la visera parasol y sacar el plafón A fig. 148 haciendo
palanca en el punto indicado por la flecha;
❒quitar la protección B desenganchándola de las aletas C y sustituir
la lámpara D fig. 149 tirando de ella hacia fuera para sacarla de
los contactos laterales;
❒introducir la nueva lámpara asegurándose de que quede
correctamente colocada y bloqueada entre los contactos;❒volver a montar la protección B fig. 148 introduciéndola
correctamente entre las aletas C;
❒para montar de nuevo el plafón, introducir primero el lado E fig.
149 y presionando luego el otro hasta oír el clic de bloqueo de la
lengüeta F.
fig. 147A0J0122
fig. 148A0J0123
fig. 149A0J0124
166
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
