Page 171 of 280

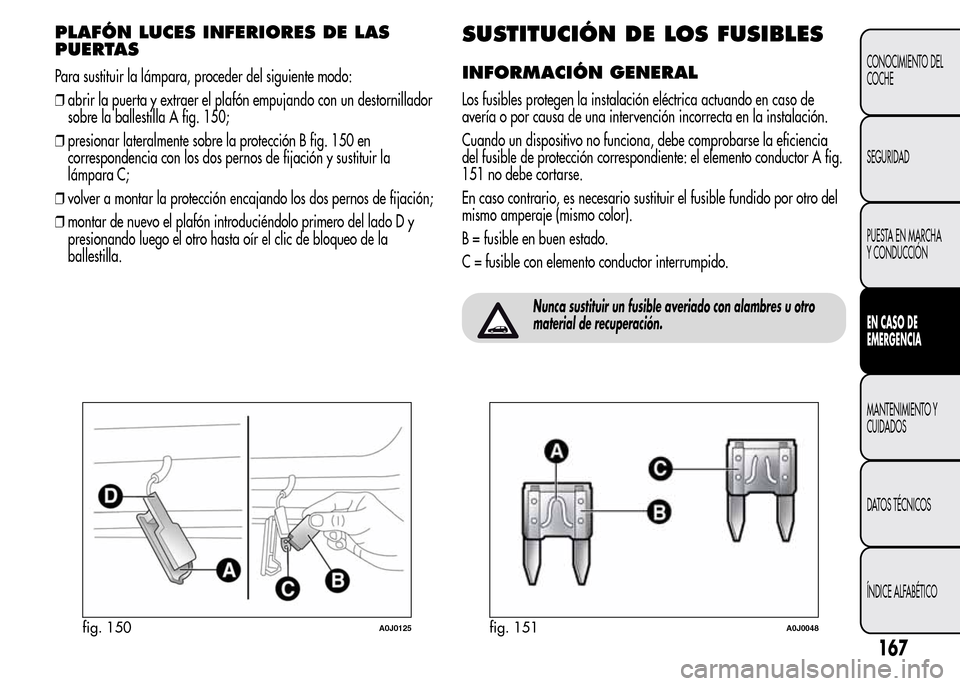

PLAFÓN LUCES INFERIORES DE LAS
PUERTAS
Para sustituir la lámpara, proceder del siguiente modo:
❒abrir la puerta y extraer el plafón empujando con un destornillador
sobre la ballestilla A fig. 150;
❒presionar lateralmente sobre la protección B fig. 150 en
correspondencia con los dos pernos de fijación y sustituir la
lámpara C;
❒volver a montar la protección encajando los dos pernos de fijación;
❒montar de nuevo el plafón introduciéndolo primero del lado D y
presionando luego el otro hasta oír el clic de bloqueo de la
ballestilla.
SUSTITUCIÓN DE LOS FUSIBLES
INFORMACIÓN GENERAL
Los fusibles protegen la instalación eléctrica actuando en caso de
avería o por causa de una intervención incorrecta en la instalación.
Cuando un dispositivo no funciona, debe comprobarse la eficiencia
del fusible de protección correspondiente: el elemento conductor A fig.
151 no debe cortarse.
En caso contrario, es necesario sustituir el fusible fundido por otro del
mismo amperaje (mismo color).
B = fusible en buen estado.
C = fusible con elemento conductor interrumpido.
Nunca sustituir un fusible averiado con alambres u otro
material de recuperación.
fig. 150A0J0125fig. 151A0J0048
167
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 172 of 280

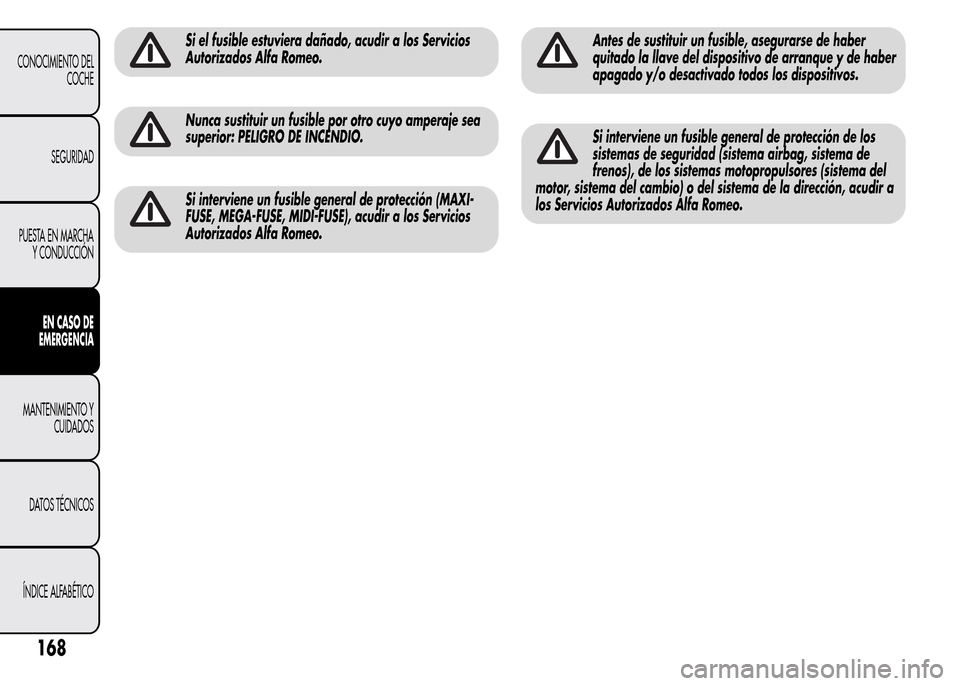

Si el fusible estuviera dañado, acudir a los Servicios
Autorizados Alfa Romeo.
Nunca sustituir un fusible por otro cuyo amperaje sea
superior: PELIGRO DE INCENDIO.
Si interviene un fusible general de protección (MAXI-
FUSE, MEGA-FUSE, MIDI-FUSE), acudir a los Servicios
Autorizados Alfa Romeo.
Antes de sustituir un fusible, asegurarse de haber
quitado la llave del dispositivo de arranque y de haber
apagado y/o desactivado todos los dispositivos.
Si interviene un fusible general de protección de los
sistemas de seguridad (sistema airbag, sistema de
frenos), de los sistemas motopropulsores (sistema del
motor, sistema del cambio) o del sistema de la dirección, acudir a
los Servicios Autorizados Alfa Romeo.
168
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 173 of 280

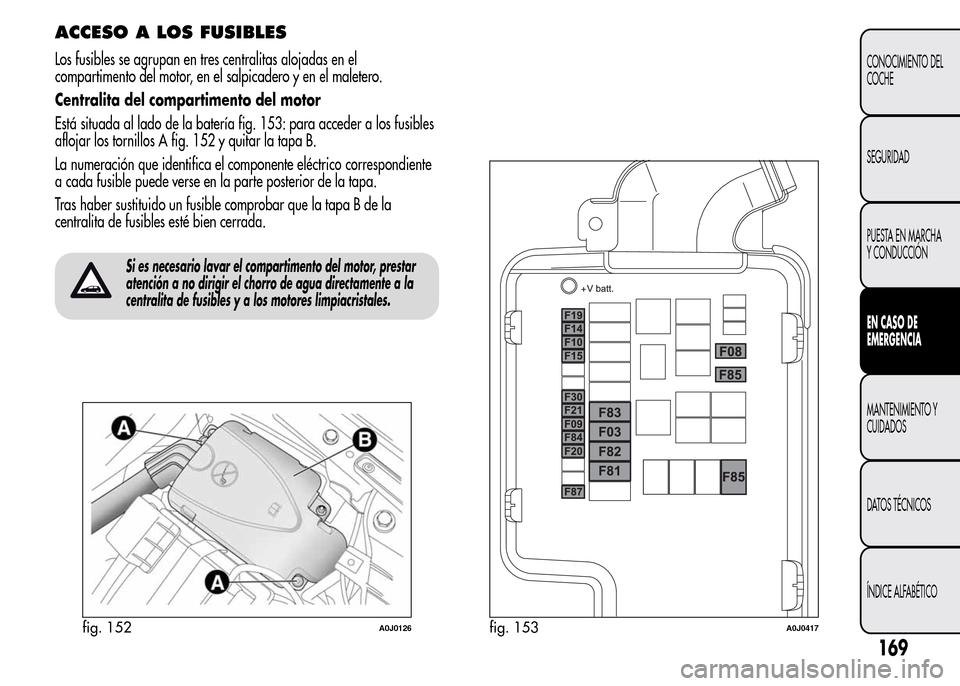

ACCESO A LOS FUSIBLES
Los fusibles se agrupan en tres centralitas alojadas en el
compartimento del motor, en el salpicadero y en el maletero.
Centralita del compartimento del motor
Está situada al lado de la batería fig. 153: para acceder a los fusibles
aflojar los tornillos A fig. 152 y quitar la tapa B.
La numeración que identifica el componente eléctrico correspondiente
a cada fusible puede verse en la parte posterior de la tapa.
Tras haber sustituido un fusible comprobar que la tapa B de la
centralita de fusibles esté bien cerrada.
Si es necesario lavar el compartimento del motor, prestar
atención a no dirigir el chorro de agua directamente a la
centralita de fusibles y a los motores limpiacristales.
fig. 152A0J0126fig. 153A0J0417
169
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 174 of 280

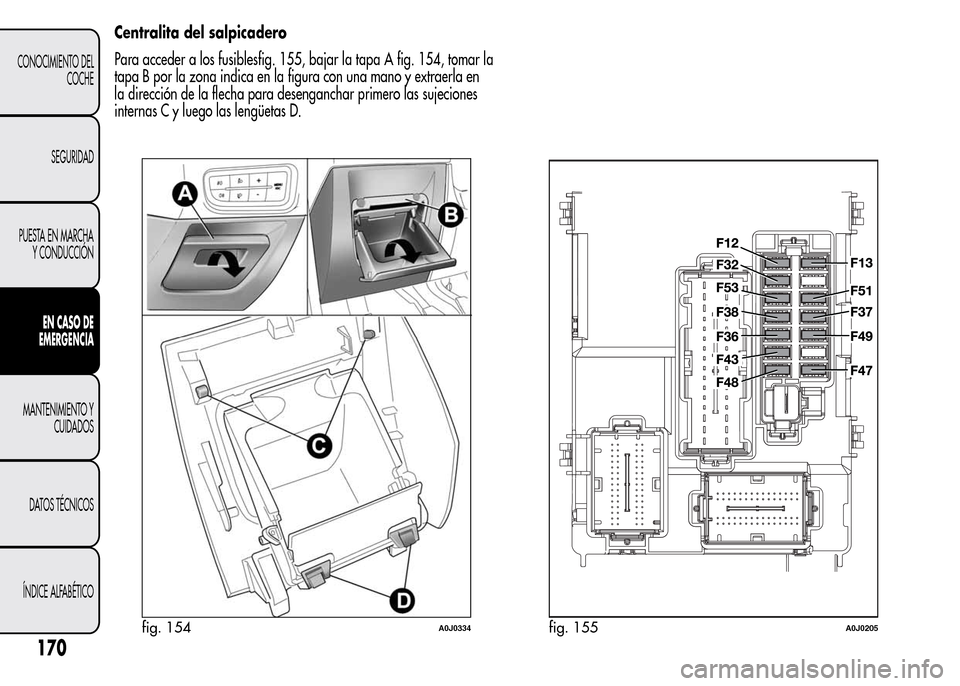

Centralita del salpicadero
Para acceder a los fusiblesfig. 155, bajar la tapa A fig. 154, tomar la
tapa B por la zona indica en la figura con una mano y extraerla en
la dirección de la flecha para desenganchar primero las sujeciones
internas C y luego las lengüetas D.
fig. 154A0J0334fig. 155A0J0205
170
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 175 of 280

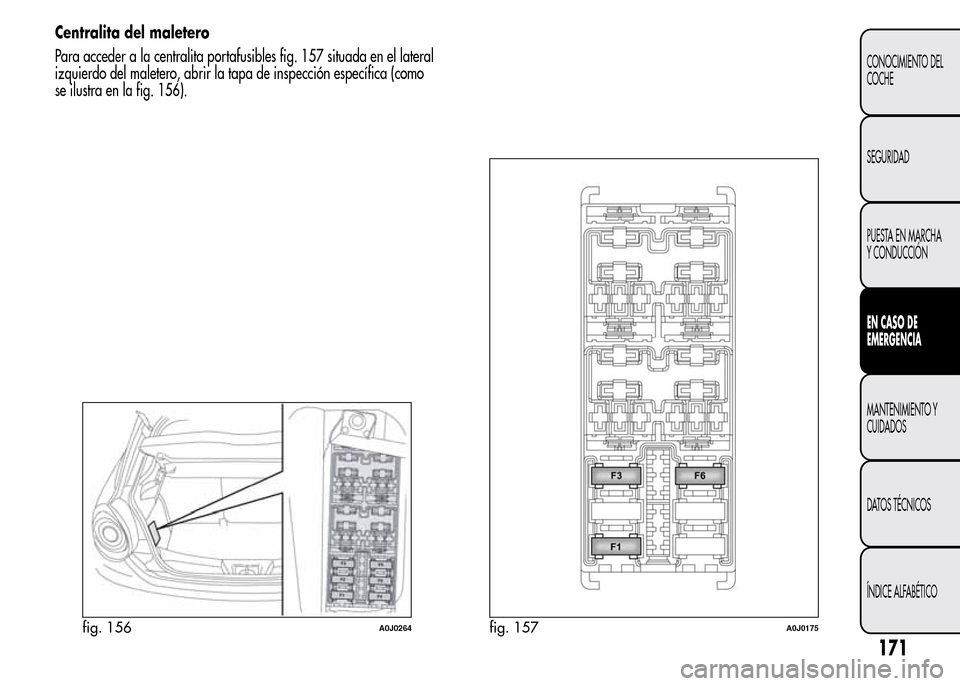

Centralita del maletero
Para acceder a la centralita portafusibles fig. 157 situada en el lateral
izquierdo del maletero, abrir la tapa de inspección específica (como
se ilustra en la fig. 156).
fig. 156A0J0264fig. 157A0J0175
171
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 176 of 280

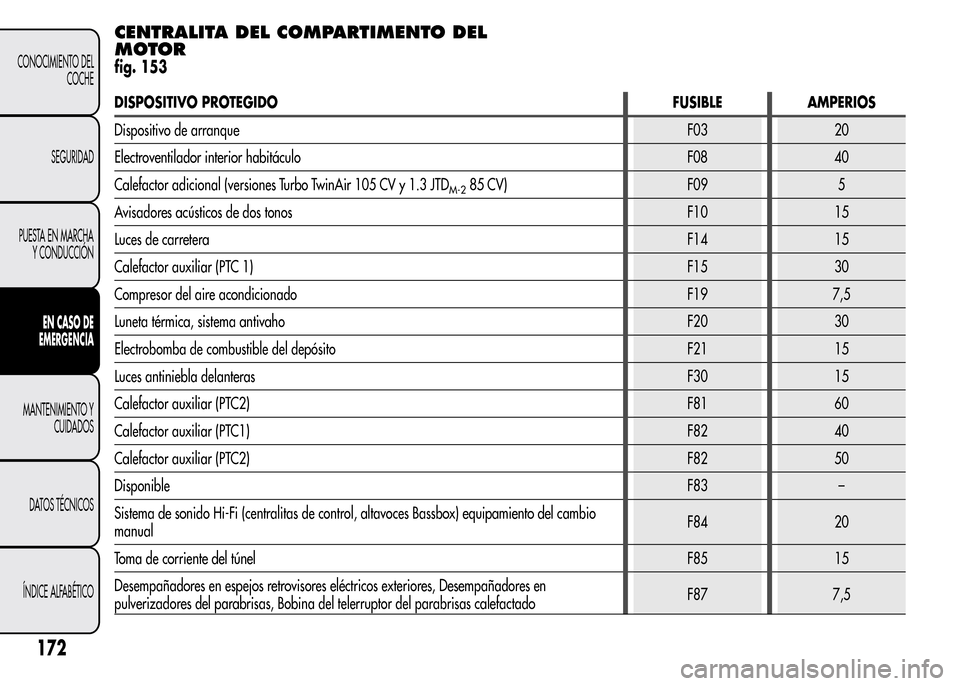

CENTRALITA DEL COMPARTIMENTO DEL
MOTOR
fig. 153
DISPOSITIVO PROTEGIDO FUSIBLE AMPERIOS
Dispositivo de arranqueF03 20
Electroventilador interior habitáculo F08 40
Calefactor adicional (versiones Turbo TwinAir 105 CV y 1.3 JTD
M-285 CV) F09 5
Avisadores acústicos de dos tonos F10 15
Luces de carreteraF14 15
Calefactor auxiliar (PTC 1)F15 30
Compresor del aire acondicionado F19 7,5
Luneta térmica, sistema antivahoF20 30
Electrobomba de combustible del depósito F21 15
Luces antiniebla delanterasF30 15
Calefactor auxiliar (PTC2)F81 60
Calefactor auxiliar (PTC1)F82 40
Calefactor auxiliar (PTC2)F82 50
DisponibleF83 –
Sistema de sonido Hi-Fi (centralitas de control, altavoces Bassbox) equipamiento del cambio
manualF84 20
Toma de corriente del túnelF85 15
Desempañadores en espejos retrovisores eléctricos exteriores, Desempañadores en
pulverizadores del parabrisas, Bobina del telerruptor del parabrisas calefactadoF87 7,5
172
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 177 of 280

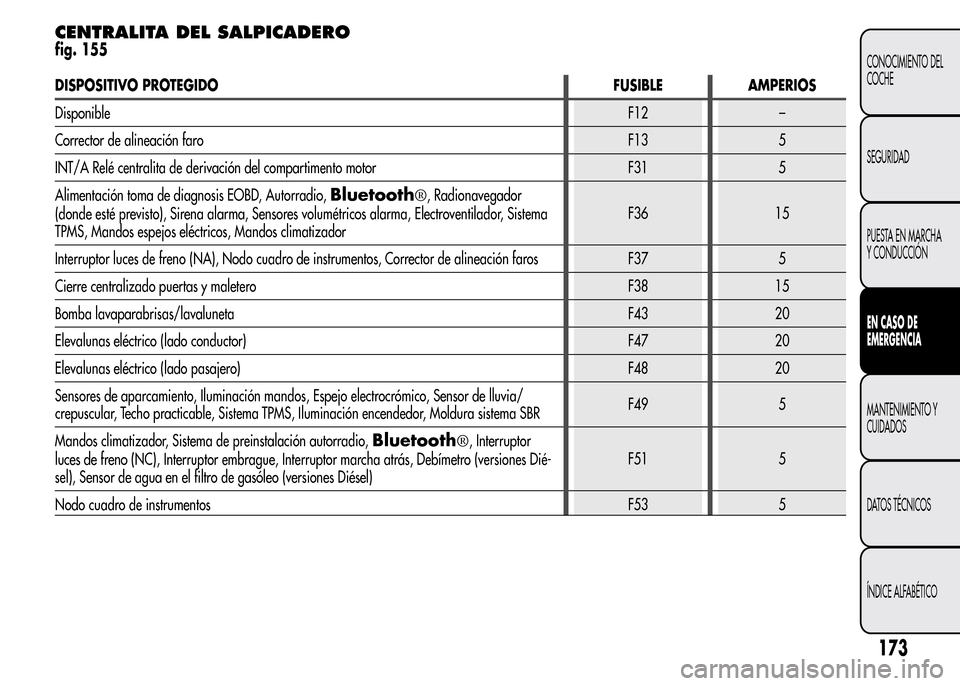

CENTRALITA DEL SALPICADERO
fig. 155
DISPOSITIVO PROTEGIDO FUSIBLE AMPERIOS
DisponibleF12 –
Corrector de alineación faroF13 5
INT/A Relé centralita de derivación del compartimento motor F31 5
Alimentación toma de diagnosis EOBD, Autorradio,
Bluetooth®, Radionavegador
(donde esté previsto), Sirena alarma, Sensores volumétricos alarma, Electroventilador, Sistema
TPMS, Mandos espejos eléctricos, Mandos climatizadorF36 15
Interruptor luces de freno (NA), Nodo cuadro de instrumentos, Corrector de alineación faros F37 5
Cierre centralizado puertas y maletero F38 15
Bomba lavaparabrisas/lavaluneta F43 20
Elevalunas eléctrico (lado conductor) F47 20
Elevalunas eléctrico (lado pasajero) F48 20
Sensores de aparcamiento, Iluminación mandos, Espejo electrocrómico, Sensor de lluvia/
crepuscular, Techo practicable, Sistema TPMS, Iluminación encendedor, Moldura sistema SBRF49 5
Mandos climatizador, Sistema de preinstalación autorradio,
Bluetooth®, Interruptor
luces de freno (NC), Interruptor embrague, Interruptor marcha atrás, Debímetro (versiones Dié-
sel), Sensor de agua en el filtro de gasóleo (versiones Diésel)F51 5
Nodo cuadro de instrumentosF53 5
173
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 178 of 280

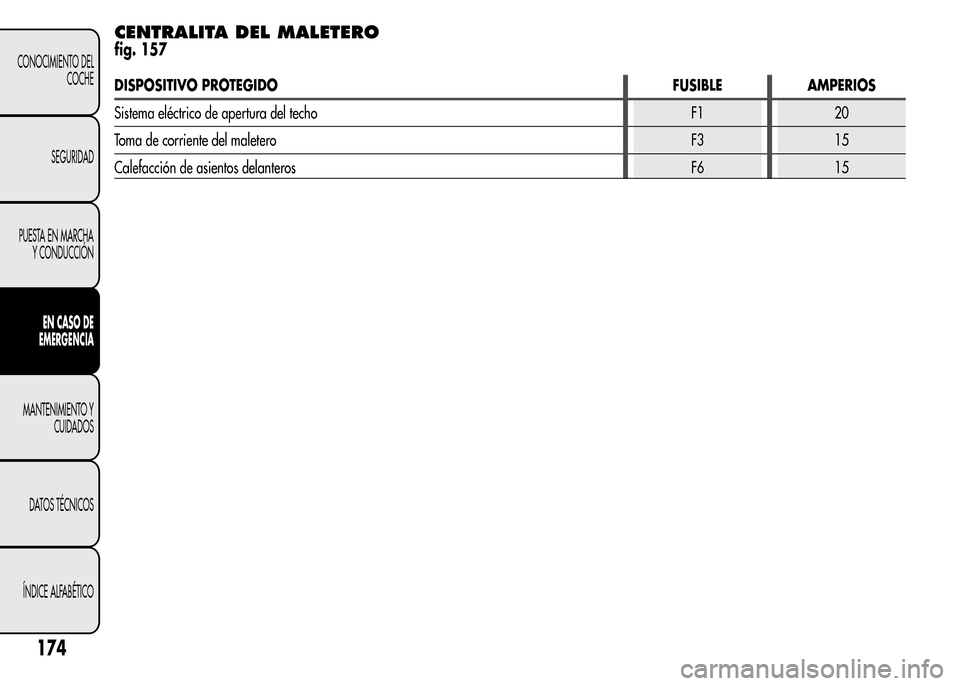

CENTRALITA DEL MALETERO
fig. 157
DISPOSITIVO PROTEGIDO FUSIBLE AMPERIOS
Sistema eléctrico de apertura del techo F1 20
Toma de corriente del maleteroF3 15
Calefacción de asientos delanteros F6 15
174
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 179 of 280

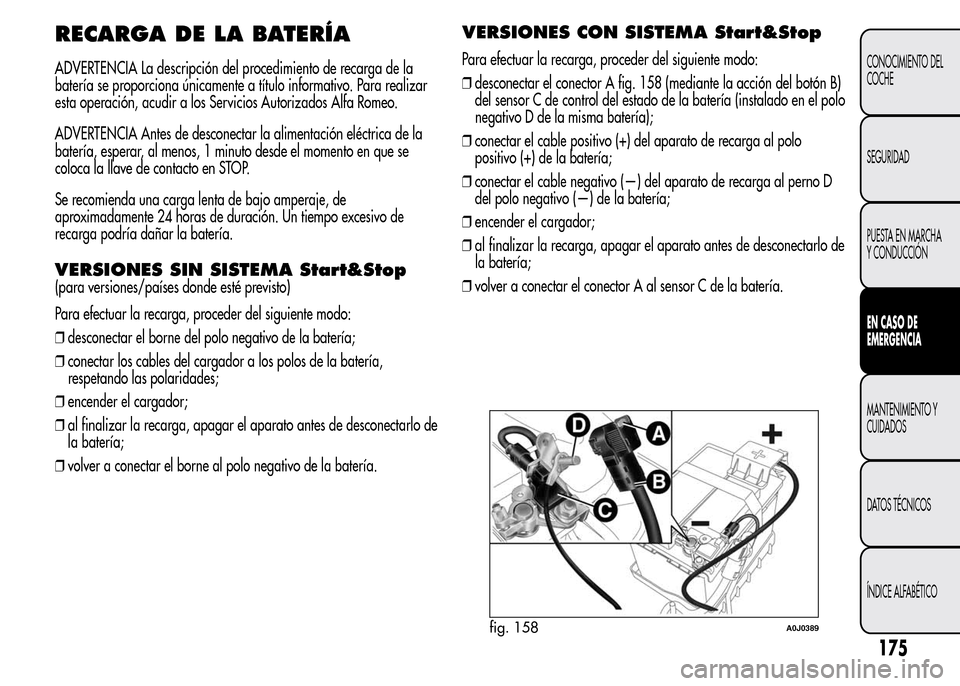

RECARGA DE LA BATERÍA
ADVERTENCIA La descripción del procedimiento de recarga de la
batería se proporciona únicamente a título informativo. Para realizar
esta operación, acudir a los Servicios Autorizados Alfa Romeo.
ADVERTENCIA Antes de desconectar la alimentación eléctrica de la
batería, esperar, al menos, 1 minuto desde el momento en que se
coloca la llave de contacto en STOP.
Se recomienda una carga lenta de bajo amperaje, de
aproximadamente 24 horas de duración. Un tiempo excesivo de
recarga podría dañar la batería.
VERSIONES SIN SISTEMA Start&Stop
(para versiones/países donde esté previsto)
Para efectuar la recarga, proceder del siguiente modo:
❒desconectar el borne del polo negativo de la batería;
❒conectar los cables del cargador a los polos de la batería,
respetando las polaridades;
❒encender el cargador;
❒al finalizar la recarga, apagar el aparato antes de desconectarlo de
la batería;
❒volver a conectar el borne al polo negativo de la batería.
VERSIONES CON SISTEMA Start&Stop
Para efectuar la recarga, proceder del siguiente modo:
❒desconectar el conector A fig. 158 (mediante la acción del botón B)
del sensor C de control del estado de la batería (instalado en el polo
negativo D de la misma batería);
❒conectar el cable positivo (+) del aparato de recarga al polo
positivo (+) de la batería;
❒conectar el cable negativo (—) del aparato de recarga al perno D
del polo negativo (—) de la batería;
❒encender el cargador;
❒al finalizar la recarga, apagar el aparato antes de desconectarlo de
la batería;
❒volver a conectar el conector A al sensor C de la batería.
fig. 158A0J0389
175
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Page 180 of 280

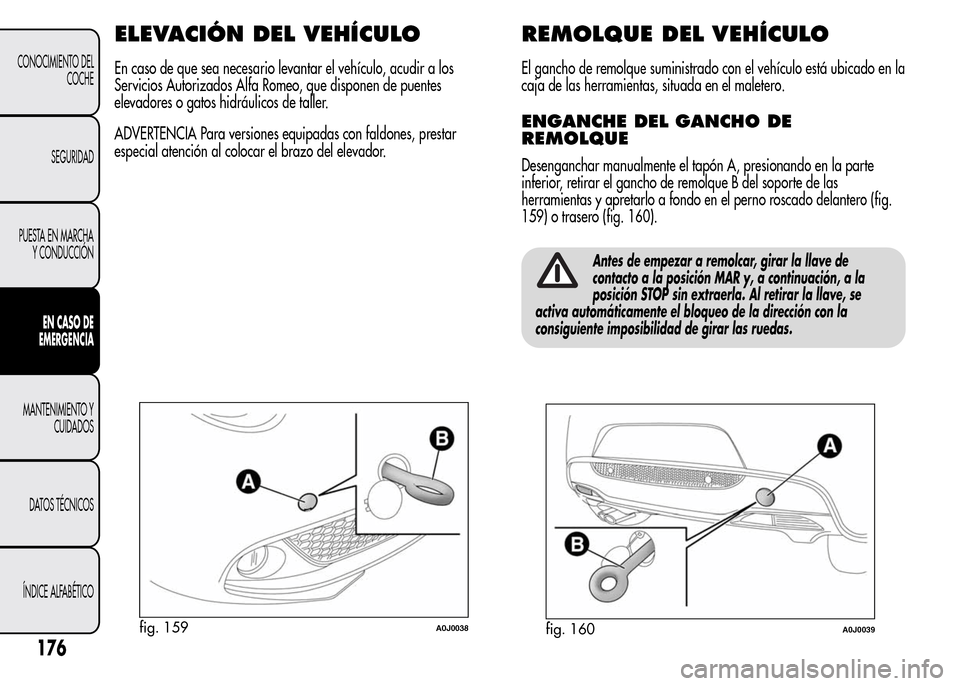

ELEVACIÓN DEL VEHÍCULO
En caso de que sea necesario levantar el vehículo, acudir a los
Servicios Autorizados Alfa Romeo, que disponen de puentes
elevadores o gatos hidráulicos de taller.
ADVERTENCIA Para versiones equipadas con faldones, prestar
especial atención al colocar el brazo del elevador.
REMOLQUE DEL VEHÍCULO
El gancho de remolque suministrado con el vehículo está ubicado en la
caja de las herramientas, situada en el maletero.
ENGANCHE DEL GANCHO DE
REMOLQUE
Desenganchar manualmente el tapón A, presionando en la parte
inferior, retirar el gancho de remolque B del soporte de las
herramientas y apretarlo a fondo en el perno roscado delantero (fig.
159) o trasero (fig. 160).
Antes de empezar a remolcar, girar la llave de
contacto a la posición MAR y, a continuación, a la
posición STOP sin extraerla. Al retirar la llave, se
activa automáticamente el bloqueo de la dirección con la
consiguiente imposibilidad de girar las ruedas.
fig. 159A0J0038
176
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
fig. 160A0J0039
