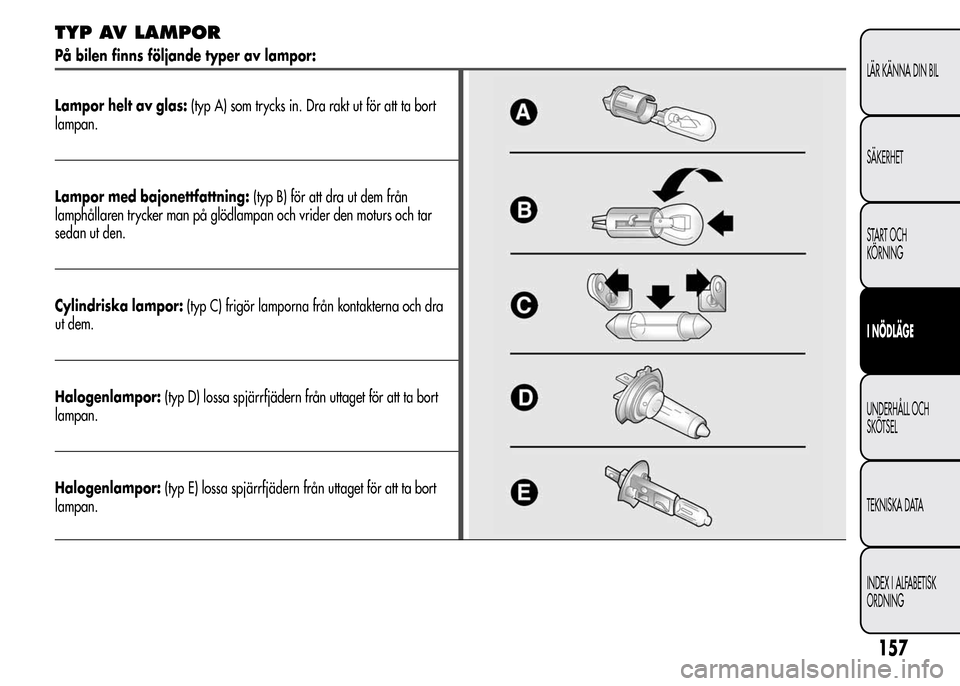

TYP AV LAMPOR
På bilen finns följande typer av lampor:
Lampor helt av glas:(typ A) som trycks in. Dra rakt ut för att ta bort
lampan.
Lampor med bajonettfattning:(typ B) för att dra ut dem från
lamphållaren trycker man på glödlampan och vrider den moturs och tar
sedan ut den.
Cylindriska lampor:(typ C) frigör lamporna från kontakterna och dra
ut dem.
Halogenlampor:(typ D) lossa spjärrfjädern från uttaget för att ta bort
lampan.
Halogenlampor:(typ E) lossa spjärrfjädern från uttaget för att ta bort
lampan.
157
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

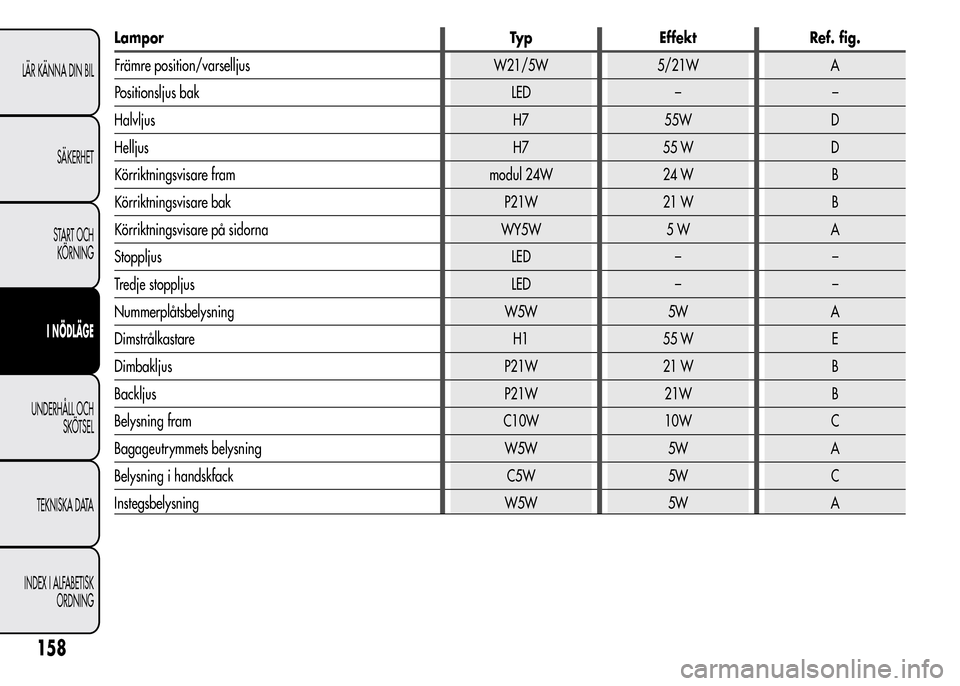

Lampor Typ Effekt Ref. fig.
Främre position/varselljus W21/5W 5/21W A
Positionsljus bak LED – –
Halvljus H7 55W D
Helljus H7 55 W D
Körriktningsvisare fram modul 24W 24 W B
Körriktningsvisare bak P21W 21 W B
Körriktningsvisare på sidorna WY5W 5 W A
Stoppljus LED – –
Tredje stoppljus LED – –
Nummerplåtsbelysning W5W 5W A
Dimstrålkastare H1 55 W E
Dimbakljus P21W 21 W B
Backljus P21W 21W B
Belysning fram C10W 10W C
Bagageutrymmets belysning W5W 5W A
Belysning i handskfack C5W 5W C
Instegsbelysning W5W 5W A
158
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

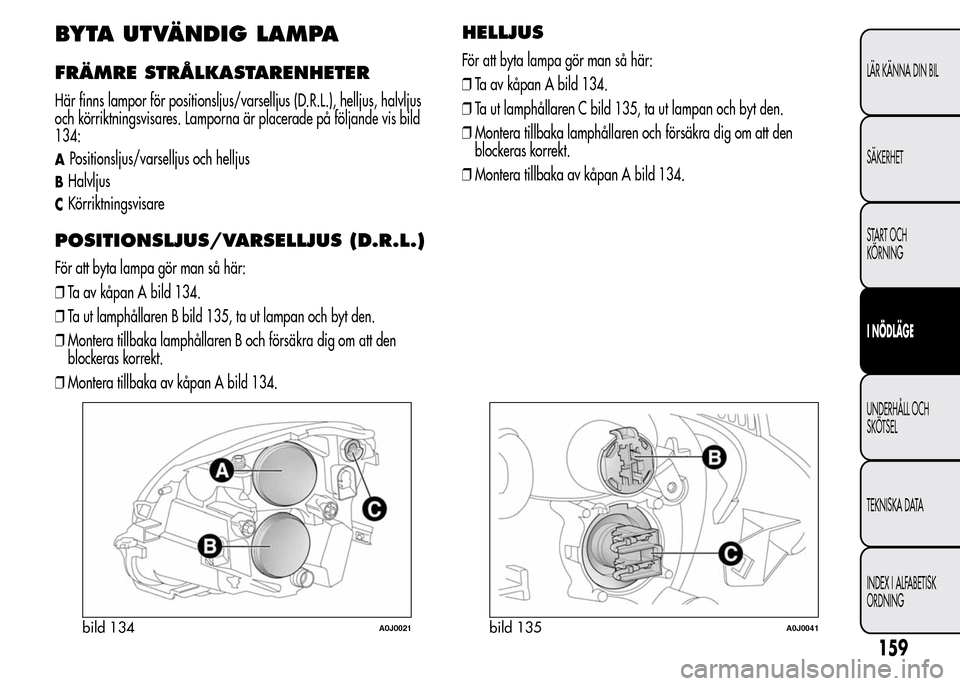

BYTA UTVÄNDIG LAMPA
FRÄMRE STRÅLKASTARENHETER
Här finns lampor för positionsljus/varselljus (D.R.L.), helljus, halvljus
och körriktningsvisares. Lamporna är placerade på följande vis bild
134:
APositionsljus/varselljus och helljus
BHalvljus
CKörriktningsvisare
POSITIONSLJUS/VARSELLJUS (D.R.L.)
För att byta lampa gör man så här:
❒Ta av kåpan A bild 134.
❒Ta ut lamphållaren B bild 135, ta ut lampan och byt den.
❒Montera tillbaka lamphållaren B och försäkra dig om att den
blockeras korrekt.
❒Montera tillbaka av kåpan A bild 134.
HELLJUS
För att byta lampa gör man så här:
❒Ta av kåpan A bild 134.
❒Ta ut lamphållaren C bild 135, ta ut lampan och byt den.
❒Montera tillbaka lamphållaren och försäkra dig om att den
blockeras korrekt.
❒Montera tillbaka av kåpan A bild 134.
bild 134A0J0021bild 135A0J0041
159
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

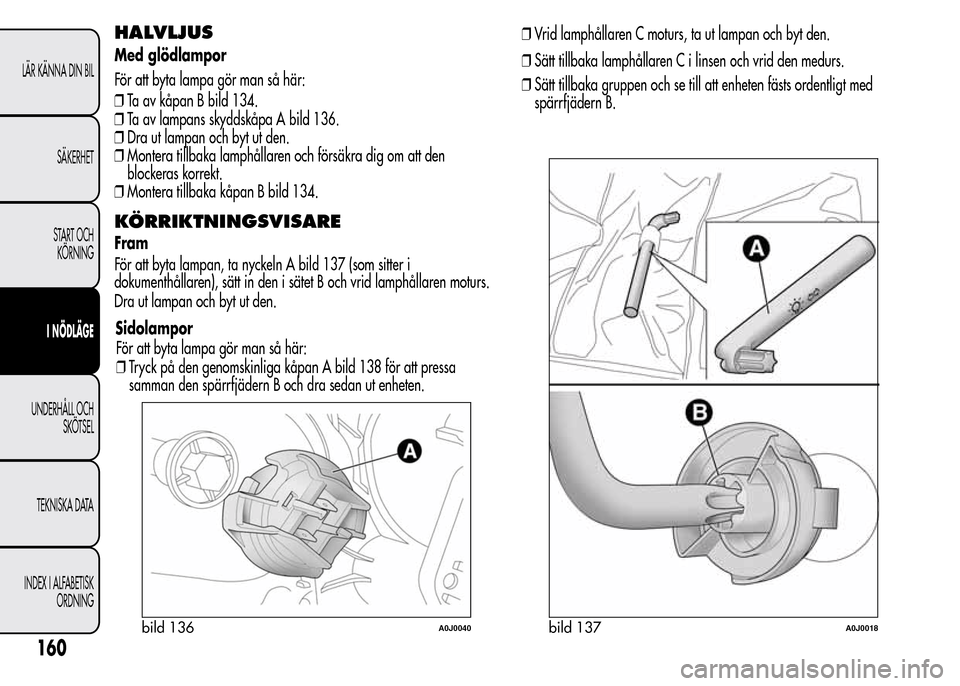

HALVLJUS
Med glödlampor
För att byta lampa gör man så här:
❒Ta av kåpan B bild 134.
❒Ta av lampans skyddskåpa A bild 136.
❒Dra ut lampan och byt ut den.
❒Montera tillbaka lamphållaren och försäkra dig om att den
blockeras korrekt.
❒Montera tillbaka kåpan B bild 134.
KÖRRIKTNINGSVISARE
Fram
För att byta lampan, ta nyckeln A bild 137 (som sitter i
dokumenthållaren), sätt in den i sätet B och vrid lamphållaren moturs.
Dra ut lampan och byt ut den.
Sidolampor
För att byta lampa gör man så här:
❒Tryck på den genomskinliga kåpan A bild 138 för att pressa
samman den spärrfjädern B och dra sedan ut enheten.❒Vrid lamphållaren C moturs, ta ut lampan och byt den.
bild 136A0J0040bild 137A0J0018
160
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
❒Sätt tillbaka lamphållaren C i linsen och vrid den medurs.
❒Sätt tillbaka gruppen och se till att enheten fästs ordentligt med
spärrfjädern B.

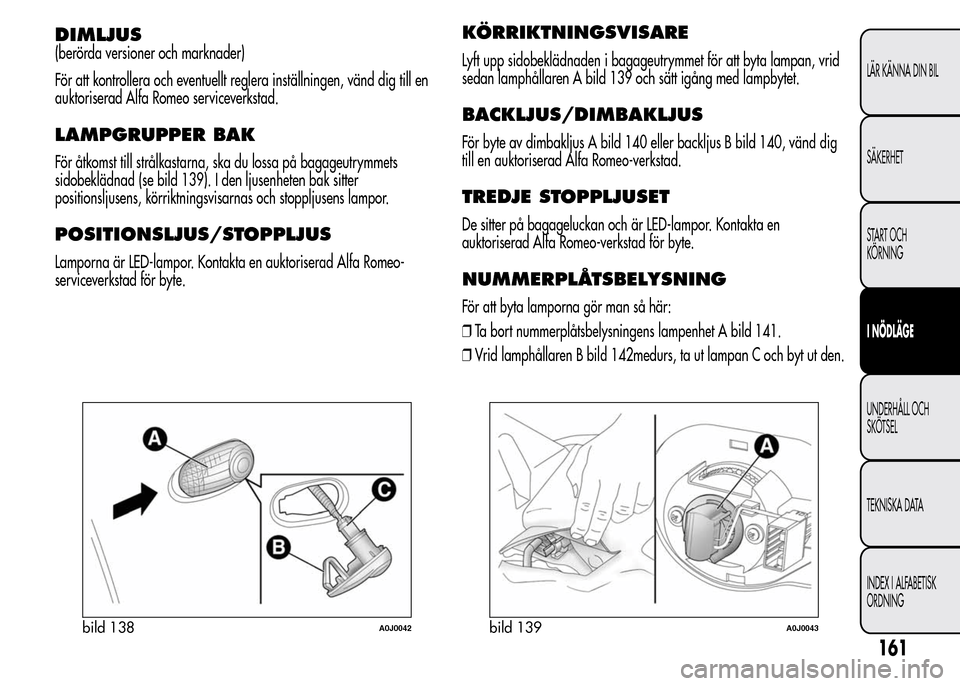

DIMLJUS
(berörda versioner och marknader)
För att kontrollera och eventuellt reglera inställningen, vänd dig till en
auktoriserad Alfa Romeo serviceverkstad.
LAMPGRUPPER BAK
För åtkomst till strålkastarna, ska du lossa på bagageutrymmets
sidobeklädnad (se bild 139). I den ljusenheten bak sitter
positionsljusens, körriktningsvisarnas och stoppljusens lampor.
POSITIONSLJUS/STOPPLJUS
Lamporna är LED-lampor. Kontakta en auktoriserad Alfa Romeo-
serviceverkstad för byte.
KÖRRIKTNINGSVISARE
Lyft upp sidobeklädnaden i bagageutrymmet för att byta lampan, vrid
sedan lamphållaren A bild 139 och sätt igång med lampbytet.
BACKLJUS/DIMBAKLJUS
För byte av dimbakljus A bild 140 eller backljus B bild 140, vänd dig
till en auktoriserad Alfa Romeo-verkstad.
TREDJE STOPPLJUSET
De sitter på bagageluckan och är LED-lampor. Kontakta en
auktoriserad Alfa Romeo-verkstad för byte.
NUMMERPLÅTSBELYSNING
För att byta lamporna gör man så här:
❒Ta bort nummerplåtsbelysningens lampenhet A bild 141.
❒Vrid lamphållaren B bild 142medurs, ta ut lampan C och byt ut den.
bild 138A0J0042bild 139A0J0043
161
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

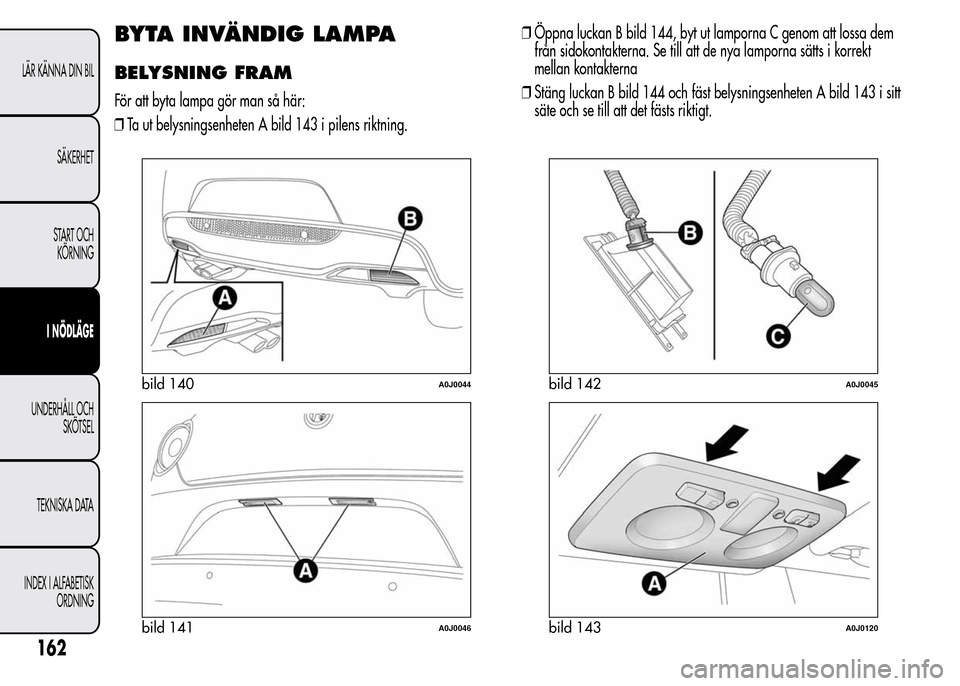

BYTA INVÄNDIG LAMPA
BELYSNING FRAM
För att byta lampa gör man så här:
❒Ta ut belysningsenheten A bild 143 i pilens riktning.❒Öppna luckan B bild 144, byt ut lamporna C genom att lossa dem
från sidokontakterna. Se till att de nya lamporna sätts i korrekt
mellan kontakterna
❒Stäng luckan B bild 144 och fäst belysningsenheten A bild 143 i sitt
säte och se till att det fästs riktigt.
bild 140A0J0044
bild 141A0J0046
bild 142A0J0045
bild 143A0J0120
162
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

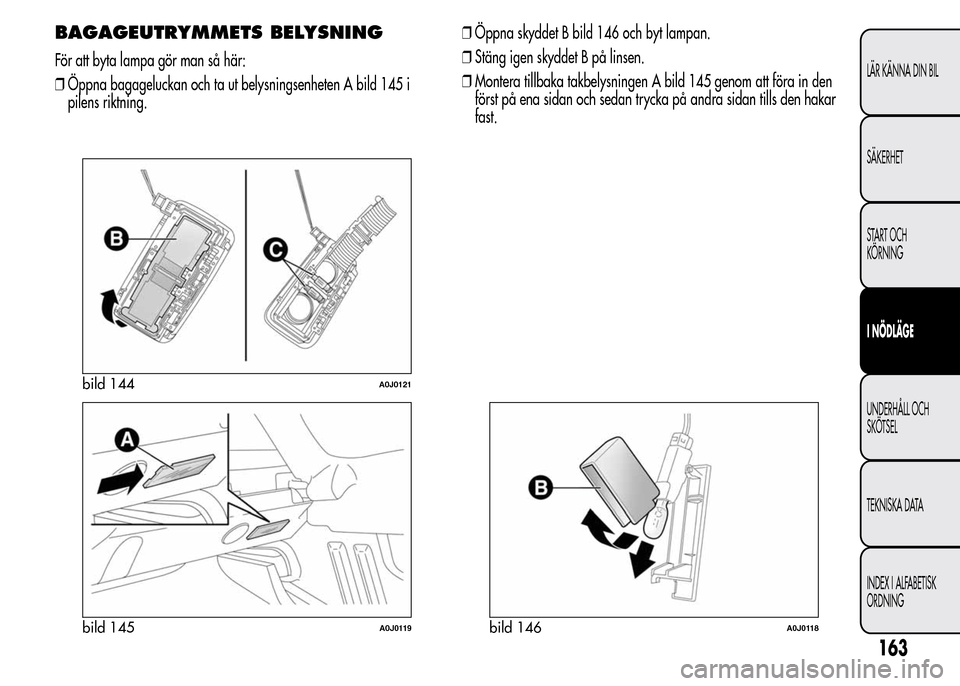

BAGAGEUTRYMMETS BELYSNING
För att byta lampa gör man så här:
❒Öppna bagageluckan och ta ut belysningsenheten A bild 145 i
pilens riktning.❒Öppna skyddet B bild 146 och byt lampan.
❒Stäng igen skyddet B på linsen.
❒Montera tillbaka takbelysningen A bild 145 genom att föra in den
först på ena sidan och sedan trycka på andra sidan tills den hakar
fast.
bild 144A0J0121
bild 145A0J0119bild 146A0J0118
163
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

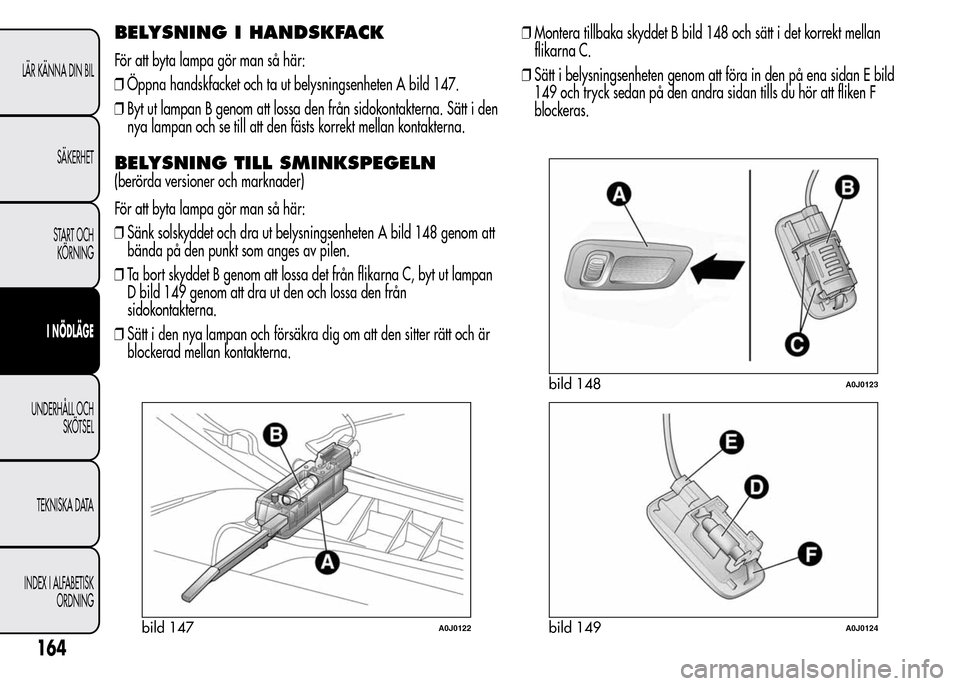

BELYSNING I HANDSKFACK
För att byta lampa gör man så här:
❒Öppna handskfacket och ta ut belysningsenheten A bild 147.
❒Byt ut lampan B genom att lossa den från sidokontakterna. Sätt i den
nya lampan och se till att den fästs korrekt mellan kontakterna.
BELYSNING TILL SMINKSPEGELN
(berörda versioner och marknader)
För att byta lampa gör man så här:
❒Sänk solskyddet och dra ut belysningsenheten A bild 148 genom att
bända på den punkt som anges av pilen.
❒Ta bort skyddet B genom att lossa det från flikarna C, byt ut lampan
D bild 149 genom att dra ut den och lossa den från
sidokontakterna.
❒Sätt i den nya lampan och försäkra dig om att den sitter rätt och är
blockerad mellan kontakterna.❒Montera tillbaka skyddet B bild 148 och sätt i det korrekt mellan
flikarna C.
❒Sätt i belysningsenheten genom att föra in den på ena sidan E bild
149 och tryck sedan på den andra sidan tills du hör att fliken F
blockeras.
bild 147A0J0122
bild 148A0J0123
bild 149A0J0124
164
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

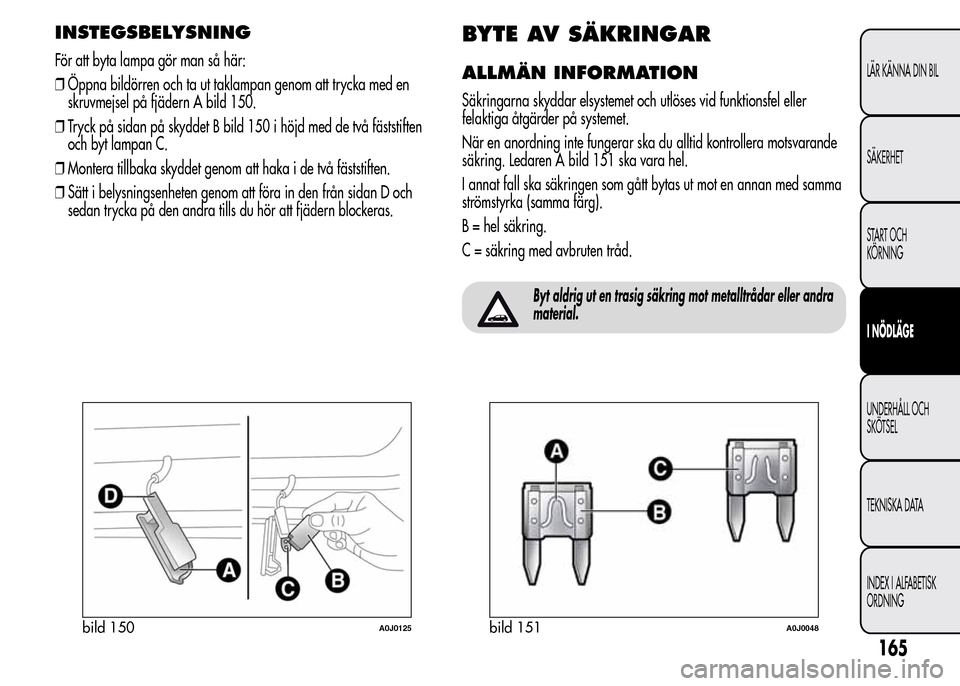

INSTEGSBELYSNING
För att byta lampa gör man så här:
❒Öppna bildörren och ta ut taklampan genom att trycka med en
skruvmejsel på fjädern A bild 150.
❒Tryck på sidan på skyddet B bild 150 i höjd med de två fäststiften
och byt lampan C.
❒Montera tillbaka skyddet genom att haka i de två fäststiften.
❒Sätt i belysningsenheten genom att föra in den från sidan D och
sedan trycka på den andra tills du hör att fjädern blockeras.
BYTE AV SÄKRINGAR
ALLMÄN INFORMATION
Säkringarna skyddar elsystemet och utlöses vid funktionsfel eller
felaktiga åtgärder på systemet.
När en anordning inte fungerar ska du alltid kontrollera motsvarande
säkring. Ledaren A bild 151 ska vara hel.
I annat fall ska säkringen som gått bytas ut mot en annan med samma
strömstyrka (samma färg).
B = hel säkring.
C = säkring med avbruten tråd.
Byt aldrig ut en trasig säkring mot metalltrådar eller andra
material.
bild 150A0J0125bild 151A0J0048
165
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

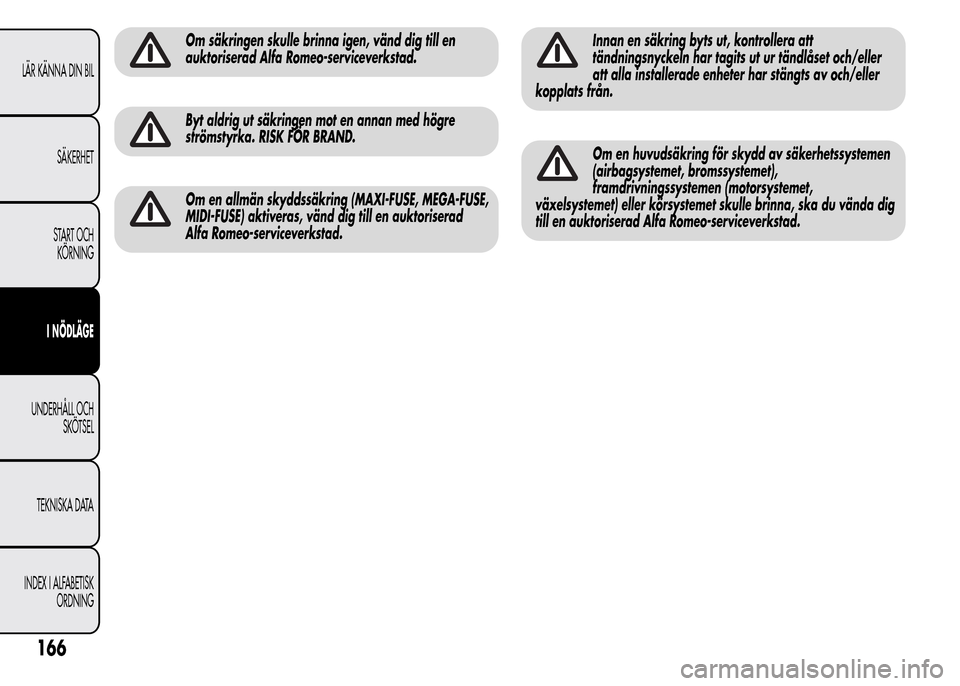

Om säkringen skulle brinna igen, vänd dig till en
auktoriserad Alfa Romeo-serviceverkstad.
Byt aldrig ut säkringen mot en annan med högre
strömstyrka. RISK FÖR BRAND.
Om en allmän skyddssäkring (MAXI-FUSE, MEGA-FUSE,
MIDI-FUSE) aktiveras, vänd dig till en auktoriserad
Alfa Romeo-serviceverkstad.
Innan en säkring byts ut, kontrollera att
tändningsnyckeln har tagits ut ur tändlåset och/eller
att alla installerade enheter har stängts av och/eller
kopplats från.
Om en huvudsäkring för skydd av säkerhetssystemen
(airbagsystemet, bromssystemet),
framdrivningssystemen (motorsystemet,
växelsystemet) eller körsystemet skulle brinna, ska du vända dig
till en auktoriserad Alfa Romeo-serviceverkstad.
