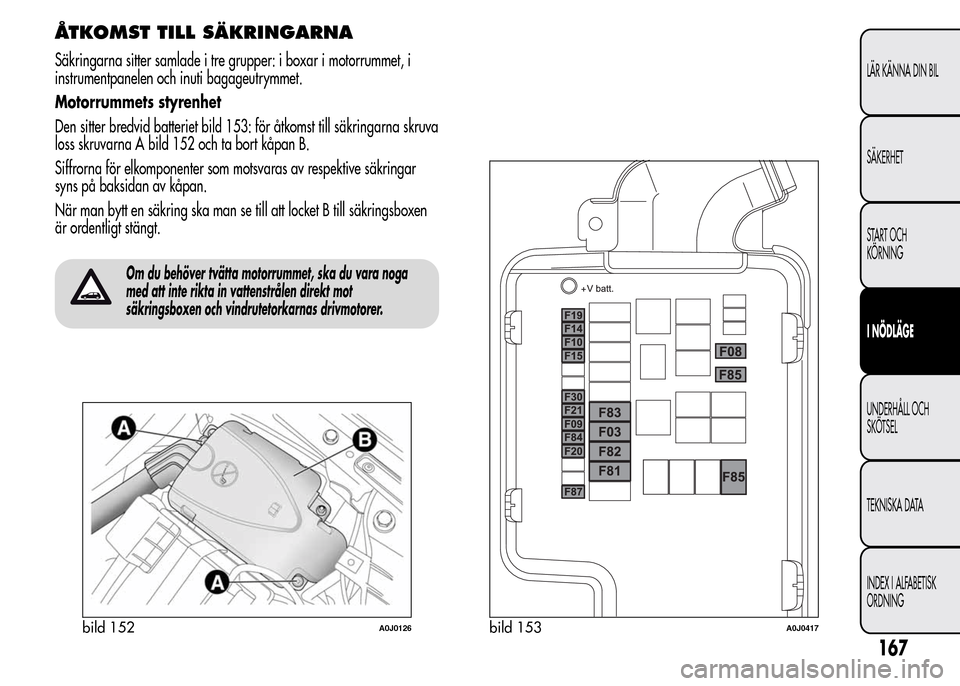

ÅTKOMST TILL SÄKRINGARNA
Säkringarna sitter samlade i tre grupper: i boxar i motorrummet, i
instrumentpanelen och inuti bagageutrymmet.
Motorrummets styrenhet
Den sitter bredvid batteriet bild 153: för åtkomst till säkringarna skruva
loss skruvarna A bild 152 och ta bort kåpan B.
Siffrorna för elkomponenter som motsvaras av respektive säkringar
syns på baksidan av kåpan.
När man bytt en säkring ska man se till att locket B till säkringsboxen
är ordentligt stängt.
Om du behöver tvätta motorrummet, ska du vara noga
med att inte rikta in vattenstrålen direkt mot
säkringsboxen och vindrutetorkarnas drivmotorer.
bild 152A0J0126bild 153A0J0417
167
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

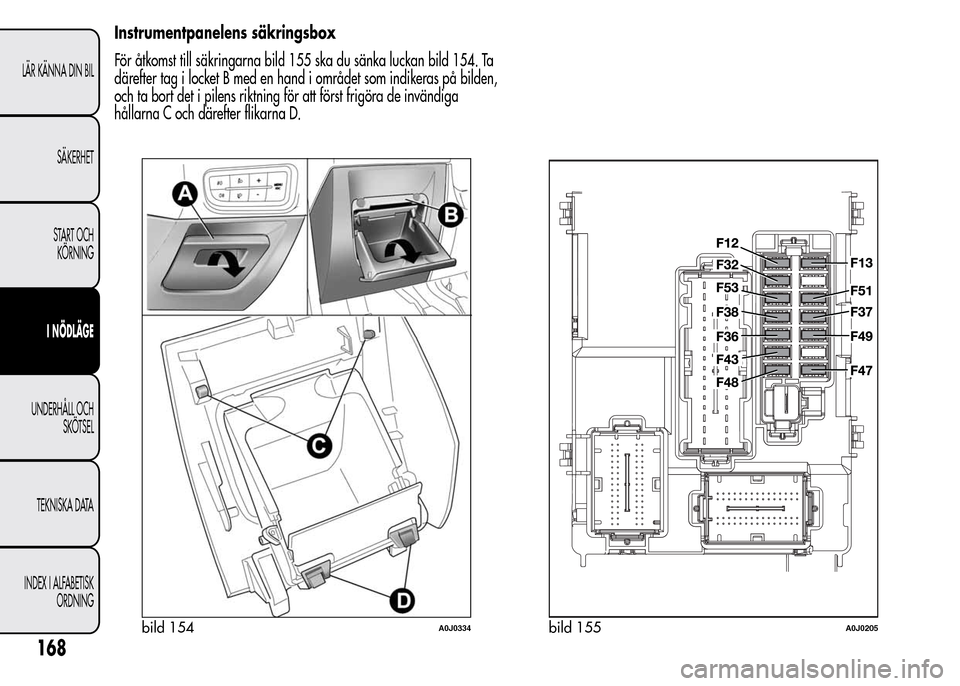

Instrumentpanelens säkringsbox
För åtkomst till säkringarna bild 155 ska du sänka luckan bild 154. Ta
därefter tag i locket B med en hand i området som indikeras på bilden,
och ta bort det i pilens riktning för att först frigöra de invändiga
hållarna C och därefter flikarna D.
bild 154A0J0334bild 155A0J0205
168
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

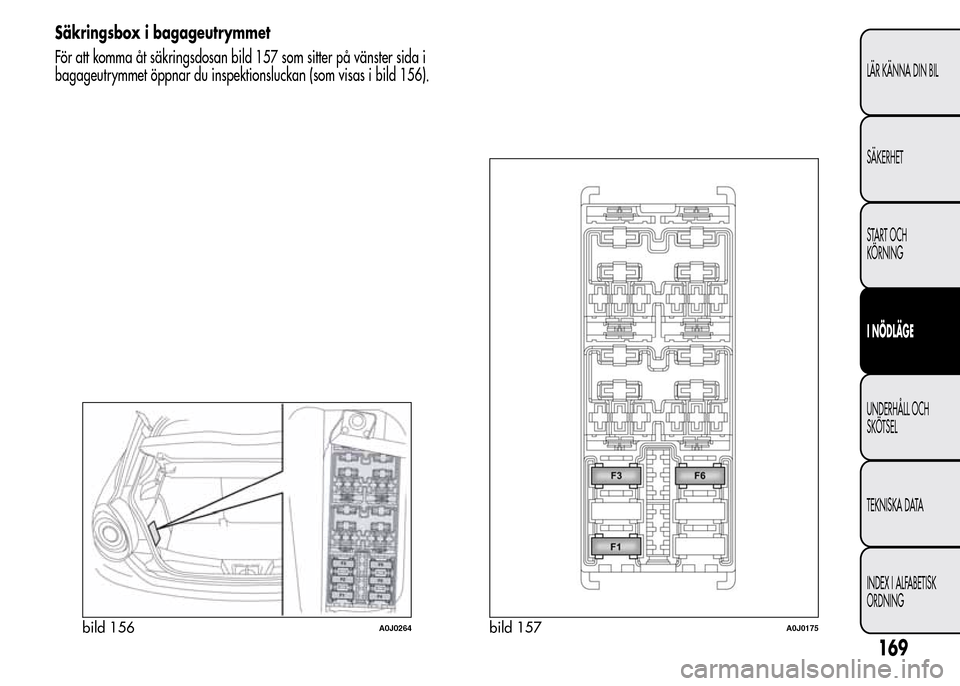

Säkringsbox i bagageutrymmet
För att komma åt säkringsdosan bild 157 som sitter på vänster sida i
bagageutrymmet öppnar du inspektionsluckan (som visas i bild 156).
bild 156A0J0264bild 157A0J0175
169
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

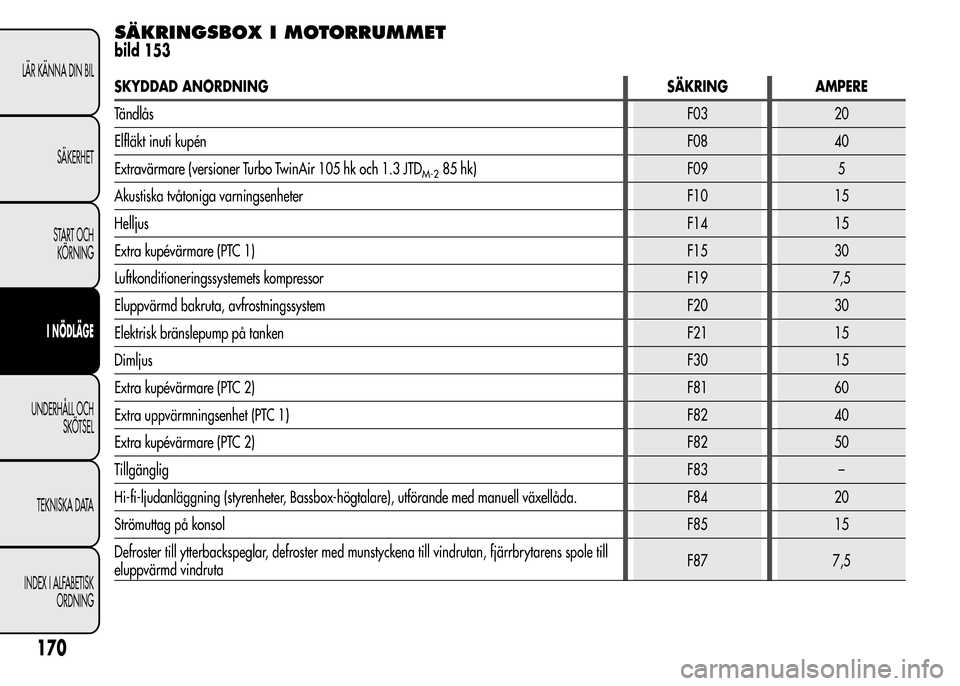

SÄKRINGSBOX I MOTORRUMMET
bild 153
SKYDDAD ANORDNING SÄKRING AMPERE
TändlåsF03 20
Elfläkt inuti kupénF08 40
Extravärmare (versioner Turbo TwinAir 105 hk och 1.3 JTD
M-285 hk) F09 5
Akustiska tvåtoniga varningsenheter F10 15
HelljusF14 15
Extra kupévärmare (PTC 1)F15 30
Luftkonditioneringssystemets kompressor F19 7,5
Eluppvärmd bakruta, avfrostningssystem F20 30
Elektrisk bränslepump på tankenF21 15
DimljusF30 15
Extra kupévärmare (PTC 2)F81 60
Extra uppvärmningsenhet (PTC 1) F82 40
Extra kupévärmare (PTC 2)F82 50
TillgängligF83 –
Hi-fi-ljudanläggning (styrenheter, Bassbox-högtalare), utförande med manuell växellåda. F84 20
Strömuttag på konsolF85 15
Defroster till ytterbackspeglar, defroster med munstyckena till vindrutan, fjärrbrytarens spole till
eluppvärmd vindrutaF87 7,5
170
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

SÄKRINGSBOX PÅ
INSTRUMENTPANELEN
bild 155
SKYDDAD ANORDNING SÄKRING AMPERE
TillgängligF12 –
Omställare för strålkastarinriktningen F13 5
INT/A Relä till shuntmodulen i motorrummet F31 5
Strömförsörjning till EOBD-diagnosuttaget, bilradion,
Bluetooth®, radionavigatorn (där
så förutses), larmsiren, larmets volymetriska givare, elfläkten, TPMS-systemet, de elektriska back-
speglarnas reglage, klimatanläggningens reglageF36 15
Stoppljusens brytare (NA), instrumentpanelnod, omställare för strålkastarinriktningen F37 5
Centrallås till dörrar och baklucka F38 15
Pump till vindrutespolare/bakrutespolare F43 20
Fönsterhiss (förarsida)F47 20
Fönsterhiss (passagerarsida)F48 20
Parkeringssensorer, belysning av reglage, elektrokromatisk spegel, regn-/skymningssensor,
soltak, TPMS-system, belysning av cigarrettändaren, S.B.R.-systemets listF49 5
Klimatanläggningens reglage, förberedd anläggning för bilradion,
Bluetooth®, stop-
pljusens brytare (NC), kopplinsbrytare, backbrytare, flödesmätare (dieselversioner), sensor för
vatten i dieselfiltret (dieselversioner)F51 5
Instrumentpanelens nodF53 5
171
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

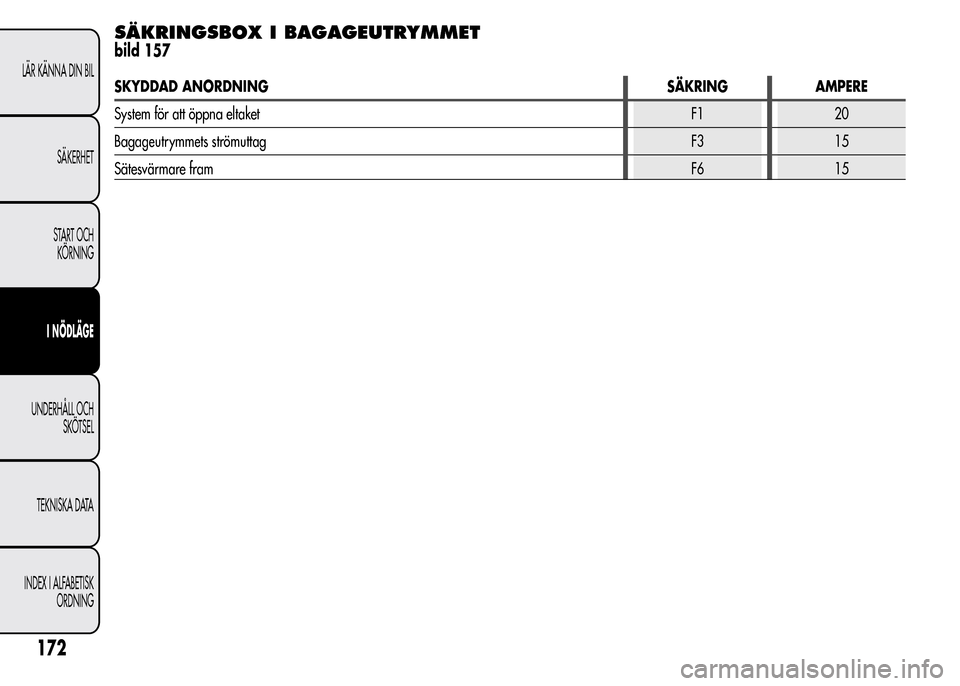

SÄKRINGSBOX I BAGAGEUTRYMMET
bild 157
SKYDDAD ANORDNING SÄKRING AMPERE
System för att öppna eltaketF1 20
Bagageutrymmets strömuttagF3 15
Sätesvärmare framF6 15
172
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

LADDA BATTERIET
OBSERVERA! Beskrivningen av batteriets laddningsprocedur ges
endast i upplysningssyfte. Kontakta en auktoriserad Alfa Romeo
serviceverkstad för att få batteriet laddat.
OBSERVERA! Innan du kopplar ifrån eltillförseln till batteriet, vänta
minst en minut från att du har ställt tändningsnyckeln på STOP.
Vi rekommenderar en långsam återladdning på låg strömstyrka under
ungefär ett dygn. Om man laddar batteriet för länge, kan det skadas.
VERSIONER UTAN Start&Stop-SYSTEM
(Berörda versioner och marknader)
Gör så här för att ladda batteriet:
❒Koppla från klämman från batteriets minuspol.
❒Anslut laddarens kablar till batteriets poler. Respektera polariteten.
❒Sätt på batteriladdaren.
❒Efter uppladdningen, stäng av apparaten innan den kopplas bort
från batteriet.
❒Anslut åter klämman till batteriets minuspol.
VERSIONER MED Start&Stop-SYSTEM
Gör så här för att ladda batteriet:
❒koppla ifrån kontaktdonet A bild 158 (genom att trycka på knapp B)
från sensor C som bevakar batteritillståndet (den har installerats på
batteriets minuspol D).
❒Anslut laddarens pluskabel (+) till batteriets pluspol (+).
❒Anslut laddarens minuskabel (–) till stift D på batteriets minuspol (–).
❒Sätt på batteriladdaren.
❒Efter uppladdningen, stäng av apparaten innan den kopplas bort
från batteriet.
❒Återanslut kontaktdon A till batteriets givare C.
bild 158A0J0389
173
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

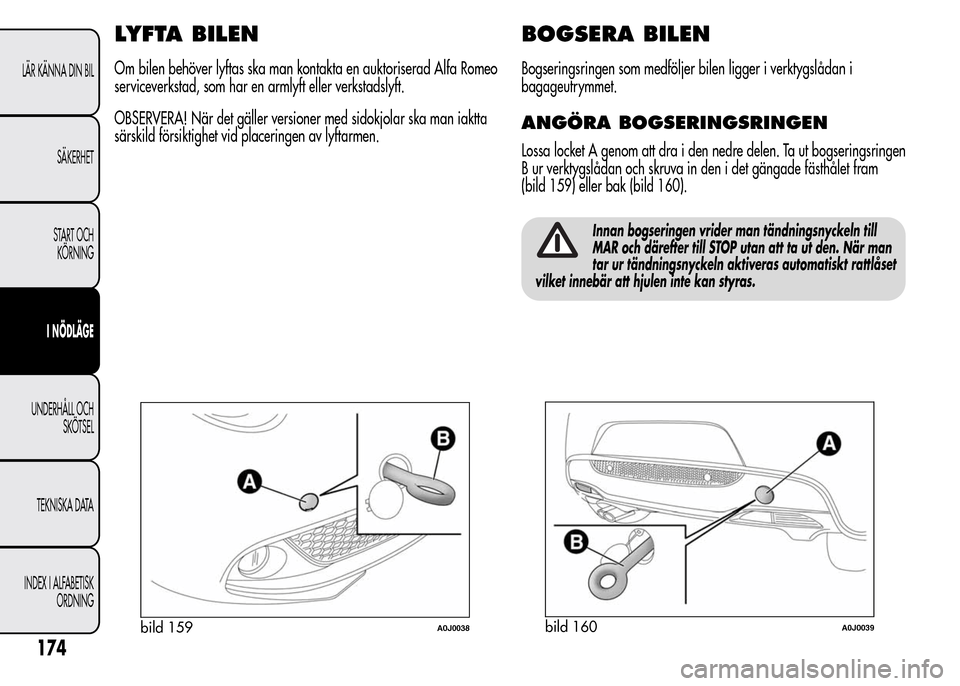

LYFTA BILEN
Om bilen behöver lyftas ska man kontakta en auktoriserad Alfa Romeo
serviceverkstad, som har en armlyft eller verkstadslyft.
OBSERVERA! När det gäller versioner med sidokjolar ska man iaktta
särskild försiktighet vid placeringen av lyftarmen.
BOGSERA BILEN
Bogseringsringen som medföljer bilen ligger i verktygslådan i
bagageutrymmet.
ANGÖRA BOGSERINGSRINGEN
Lossa locket A genom att dra i den nedre delen. Ta ut bogseringsringen
B ur verktygslådan och skruva in den i det gängade fästhålet fram
(bild 159) eller bak (bild 160).
Innan bogseringen vrider man tändningsnyckeln till
MAR och därefter till STOP utan att ta ut den. När man
tar ur tändningsnyckeln aktiveras automatiskt rattlåset
vilket innebär att hjulen inte kan styras.
bild 159A0J0038
174
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
bild 160A0J0039

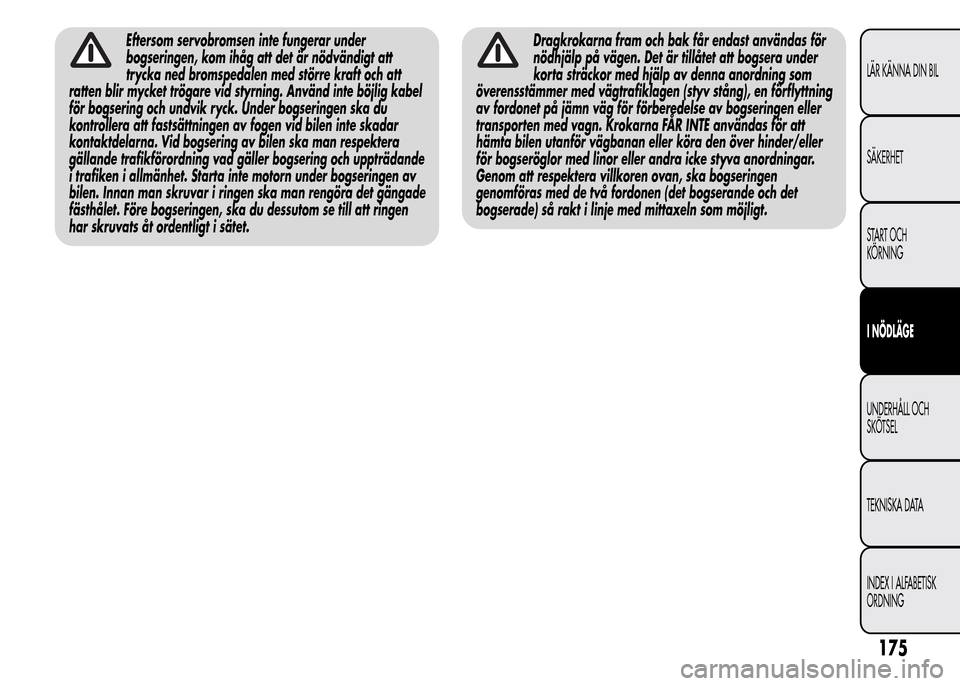

Eftersom servobromsen inte fungerar under
bogseringen, kom ihåg att det är nödvändigt att
trycka ned bromspedalen med större kraft och att
ratten blir mycket trögare vid styrning. Använd inte böjlig kabel
för bogsering och undvik ryck. Under bogseringen ska du
kontrollera att fastsättningen av fogen vid bilen inte skadar
kontaktdelarna. Vid bogsering av bilen ska man respektera
gällande trafikförordning vad gäller bogsering och uppträdande
i trafiken i allmänhet. Starta inte motorn under bogseringen av
bilen. Innan man skruvar i ringen ska man rengöra det gängade
fästhålet. Före bogseringen, ska du dessutom se till att ringen
har skruvats åt ordentligt i sätet.Dragkrokarna fram och bak får endast användas för
nödhjälp på vägen. Det är tillåtet att bogsera under
korta sträckor med hjälp av denna anordning som
överensstämmer med vägtrafiklagen (styv stång), en förflyttning
av fordonet på jämn väg för förberedelse av bogseringen eller
transporten med vagn. Krokarna FÅR INTE användas för att
hämta bilen utanför vägbanan eller köra den över hinder/eller
för bogseröglor med linor eller andra icke styva anordningar.
Genom att respektera villkoren ovan, ska bogseringen
genomföras med de två fordonen (det bogserande och det
bogserade) så rakt i linje med mittaxeln som möjligt.
175
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

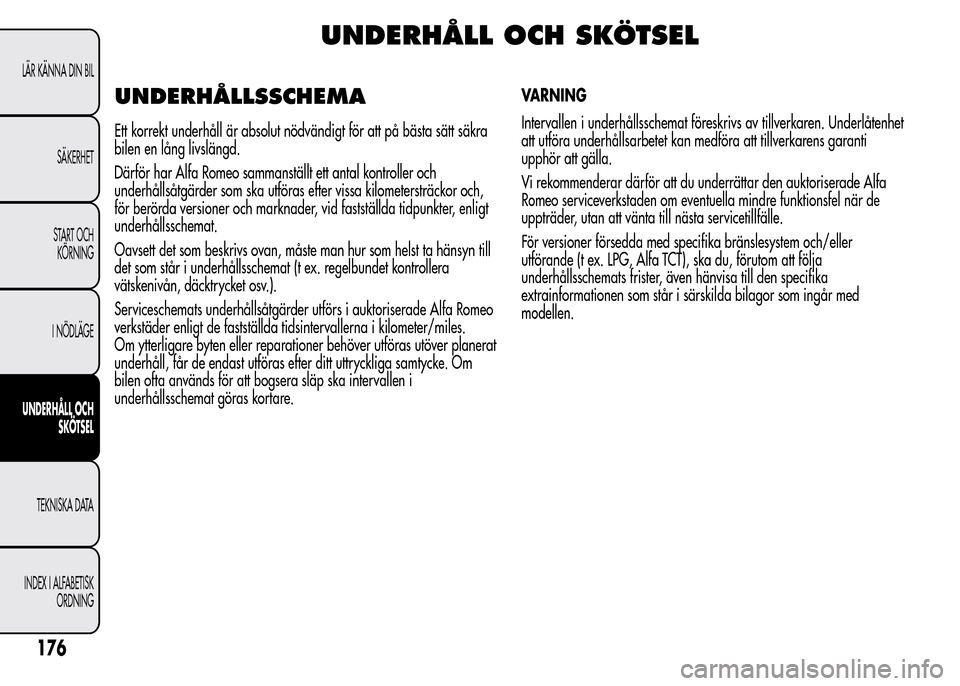

UNDERHÅLL OCH SKÖTSEL
UNDERHÅLLSSCHEMA
Ett korrekt underhåll är absolut nödvändigt för att på bästa sätt säkra
bilen en lång livslängd.
Därför har Alfa Romeo sammanställt ett antal kontroller och
underhållsåtgärder som ska utföras efter vissa kilometersträckor och,
för berörda versioner och marknader, vid fastställda tidpunkter, enligt
underhållsschemat.
Oavsett det som beskrivs ovan, måste man hur som helst ta hänsyn till
det som står i underhållsschemat (t ex. regelbundet kontrollera
vätskenivån, däcktrycket osv.).
Serviceschemats underhållsåtgärder utförs i auktoriserade Alfa Romeo
verkstäder enligt de fastställda tidsintervallerna i kilometer/miles.
Om ytterligare byten eller reparationer behöver utföras utöver planerat
underhåll, får de endast utföras efter ditt uttryckliga samtycke. Om
bilen ofta används för att bogsera släp ska intervallen i
underhållsschemat göras kortare.VARNING
Intervallen i underhållsschemat föreskrivs av tillverkaren. Underlåtenhet
att utföra underhållsarbetet kan medföra att tillverkarens garanti
upphör att gälla.
Vi rekommenderar därför att du underrättar den auktoriserade Alfa
Romeo serviceverkstaden om eventuella mindre funktionsfel när de
uppträder, utan att vänta till nästa servicetillfälle.
För versioner försedda med specifika bränslesystem och/eller
utförande (t ex. LPG, Alfa TCT), ska du, förutom att följa
underhållsschemats frister, även hänvisa till den specifika
extrainformationen som står i särskilda bilagor som ingår med
modellen.
