Wichtige Hinweise für den sicheren
Transport von Kindern
Die empfohlene Position für die
Installierung der Kindersitze ist auf dem
Rücksitz, da dies der sicherste Platz bei
einem Unfall ist.
Den Kindersitz so lange wie möglich in
der Position entgegen der Fahrtrichtung
positioniert lassen, am besten bis zum 3.
oder 4. Lebensjahr des Kindes.
Sollte auf dem Beifahrersitz ein
Kindersitz entgegen der Fahrtrichtung
installiert werden, die Kopfstütze
ausbauen. Hierfür den Abschnitt
„Kopfstützen” im Kapitel „Kenntnis des
Fahrzeugs” beachten. Die Kopfstütze
wieder korrekt positionieren, sobald kein
Kindersitz mehr montiert ist.
Bei Deaktivierung des Beifahrer-
Frontairbags immer überprüfen, dass die
Kontrollleuchte neben der Innenleuchte
dauerhaft leuchtet und so die erfolgte
Deaktivierung anzeigt.
Die mit dem Sitz gelieferten
Anleitungen strengstens beachten. Diese
sind im Fahrzeug zusammen mit den
Dokumenten und dieser Anleitung
aufzubewahren. Keine gebrauchten
Kindersitze ohne Gebrauchsanweisung
verwenden.
Jedes Rückhaltesystem hat nur einen
Sitz, auf dem nie zwei Kinder gleichzeitig
transportiert werden dürfen.
Prüfen Sie stets, dass der
Sicherheitsgurt nicht am Hals des Kindes
anliegt.
Die erfolgte Einrastung der
Sicherheitsgurte durch Ziehen am
Sicherheitsgurt überprüfen.
Dem Kind nicht erlauben, während der
Fahrt ungewöhnliche Stellungen
einzunehmen oder den Sicherheitsgurt
abzulegen.
Immer darauf achten, dass der
diagonale Gurtteil nicht unter die Arme
oder hinter den Rücken des Kindes liegt.
Keine Kinder, d. h. auch keine
Neugeborenen, auf dem Arm
transportieren. Niemand ist in der Lage,
sie bei einem Aufprall festzuhalten.
Tauschen Sie nach einem Unfall den
Kindersitz durch einen neuen aus.
ZUR BEACHTUNG
75)GROSSE GEFAHR: Die entgegen der
Verkehrsrichtung installierten Kindersitze
dürfen nicht auf dem Beifahrersitz installiert
werden, wenn der Airbag für diesen Sitz
aktiv ist. Das Auslösen des Airbags bei
einem Aufprall könnte, unabhängig von der
Schwere des Aufpralls, tödliche
Verletzungen für das mitreisende Baby
verursachen. Es empfiehlt sich daher immer,
Kleinkinder im eigenen Kindersitz auf dem
Rücksitz zu transportieren, da dies die am
besten geschützte Position bei einem
Aufprall ist.76)Dass der Airbag deaktiviert werden
muss, wenn ein Kindersitz entgegen der
Fahrtrichtung installiert wird. steht mit
Symbolen auf dem Etikett der
Sonnenblende. Immer die Angaben an der
Sonnenblende auf der Beifahrerseite
befolgen (siehe Abschnitt „Zusätzliches
Schutzsystem (SRS) - Airbags” im Kapitel
„Sicherheit”).
77)Wenn ein Kleinkind in einer Babywiege
entgegen der Fahrtrichtung auf dem
Beifahrersitz transportiert werden muss,
müssen die Airbags auf der Beifahrerseite
(Frontalairbag und Seitenairbag) im
Hauptmenü des Connect Systems
deaktiviert werden (siehe Beschreibung im
Abschnitt "Zusätzliches Schutzsystem (SRS)
- Airbags"). Das Aufleuchten der LED
OFF
an der vorderen Deckenleuchte bestätigt die
erfolgte Abschaltung. Weiterhin ist der
Beifahrersitz, um die Berührung des
Kindersitzes mit dem Armaturenbrett zu
vermeiden, auf die entfernteste Sitzposition
einzustellen.
78)Den Vorder- oder die Rücksitze nie
verstellen, wenn ein Kind darauf sitzt oder
ein entsprechender Kindersitz vorhanden ist.
79)Eine falsche Befestigung des
Kindersitzes stellt die Schutzwirkung in
Frage. Im Falle eines Unfalls könnte sich der
Kindersitz lockern und das Kind schwer oder
sogar tödlich verletzt werden. Halten Sie
sich bei der Befestigung eines
Schutzsystems für Neugeborene oder
Kinder unbedingt an die Montageanleitung
des Herstellers.
99

80)Wenn das Kinderschutzsystem nicht
verwendet wird, entweder mit dem
Sicherheitsgurt oder ISOFIX-Verankerungen
fixieren oder ganz aus dem Fahrzeug
herausnehmen. Unbefestigte Kindersitze nie
in der Fahrgastzelle mittransportieren. So
wird vermieden, dass die Fahrzeuginsassen
im Falle eines abrupten Bremsvorganges
oder Unfalls möglicherweise verletzt
werden.
81)Nach Befestigung eines Kindersitzes
den Autositz nicht mehr verstellen: Vor
Einstellung jeder Art immer zuerst den
Kindersitz herausnehmen.
82)Immer darauf achten, dass das Kind den
diagonalen Teil des Sicherheitsgurtes nicht
unter die Arme oder hinter den Rücken legt.
Bei Unfällen ist der Sicherheitsgurt nicht für
das Halten des Kindes geeignet und kann
unter Umständen auch tödliche
Verletzungen verursachen. Kinder müssen
somit immer mit den eigenen
Sicherheitsgurten sicher angeschnallt
werden.
83)Niemals eine untere Verankerung für die
Befestigung mehrerer Rückhaltesysteme für
Kinder verwenden.
84)Ist ein universaler Isofix-Kindersitz nicht
korrekt mit allen drei Verankerungen
befestigt, ist kein korrekter Schutz des
Kindes gewährleistet. Im Falle eines
Aufpralls besteht für das Kind das Risiko von
schweren und auch tödlichen Verletzungen.
85)Den Kindersitz nur bei stehendem
Fahrzeug montieren. Der Sitz ist richtig in
den Haltern verankert, wenn ein hörbares
Einrasten wahrgenommen wird. In jedem Fall
die Hinweise zu Montage, Demontage und
Positionierung berücksichtigen, die in der
mitgelieferten Anleitung des Herstellers des
Kindersitzes beschrieben sind.86)Wenn das Fahrzeug bei einem größeren
Unfall beteiligt war, die Isofix-
Verankerungen und den Kindersitz ersetzen.
87)Tauschen Sie nach einem größeren
Unfall den Kindersitz und den
Sicherheitsgurt, an dem er befestigt wurde,
aus.ZUSÄTZLICHES
SCHUTZSYSTEM (SRS) -
AIRBAG
Das Fahrzeug ist mit folgenden
Einrichtungen ausgestattet:
Frontairbag für den Fahrer;
Frontairbag für den Beifahrer;
Vorderer Seitenairbag für den Schutz
von Ober- und Unterkörper (Side Bag) für
Fahrer- und Beifahrer;
Seitenairbag für den Kopfschutz der
vorderen und hinteren Sitzplätze
(Window bag).
Die Position der Airbags des Fahrzeugs
wird durch die Aufschrift „AIRBAG” am
Lenkrad unter dem Schriftzeichen Alfa
Romeo, an der Seitenverkleidung oder an
einem Etikett in der Nähe des
Öffnungspunkts des Airbags markiert.
FRONTAIRBAGS
Die Front-Airbags (für Fahrer und
Beifahrer) schützen die Insassen der
Vordersitze im Falle eines
mittelschweren, frontalen Aufpralls
durch das Aufblasen eines Luftkissens
zwischen der Person und dem Lenkrad
bzw. dem Armaturenbrett.
Das Nichtansprechen bei anderen
Aufprallarten (seitlich, hinten,
Überschlagen usw.) ist daher nicht als
Systemstörung auszulegen.
Die Frontairbags (für Fahrer und
100
SICHERHEIT

Beifahrer) sind kein Ersatz sondern eine
Ergänzung für die Sicherheitsgurte, die
beim Fahren immer angelegt werden
sollten, wie es die Gesetzesgebung in
Europa und in den meisten
außereuropäischen Ländern auch
vorschreibt.
Bei einem Aufprall würde ein nicht
angeschnallter Fahrgast nach vorn
geschleudert und mit dem sich
entfaltenden Kissen in Berührung
kommen. In dieser Lage ist der vom
Kissen gewährte Schutz herabgesetzt.
Die vorderen Airbags können in
folgenden Fällen nicht auslösen:
Beim Aufprall gegen stark
verformbare Gegenstände, wenn die
Frontfläche des Fahrzeugs nicht
betroffen ist (zum Beispiel Aufprall der
Stoßfänger gegen die Leitplanke)
Verkeilen des Fahrzeugs unter
anderen Fahrzeugen oder
Schutzbarrieren (zum Beispiel unter
Lastwagen oder Leitplanken).
Die Airbags aktivieren sich unter den
oben genannten Bedingungen nicht, da
sie keinen zusätzlichen Schutz zu den
Sicherheitsgurten bieten würden und
somit ihre Aktivierung unnötig wäre.
Das Nichtauslösen in diesen Fällen ist
daher nicht als Systemstörung

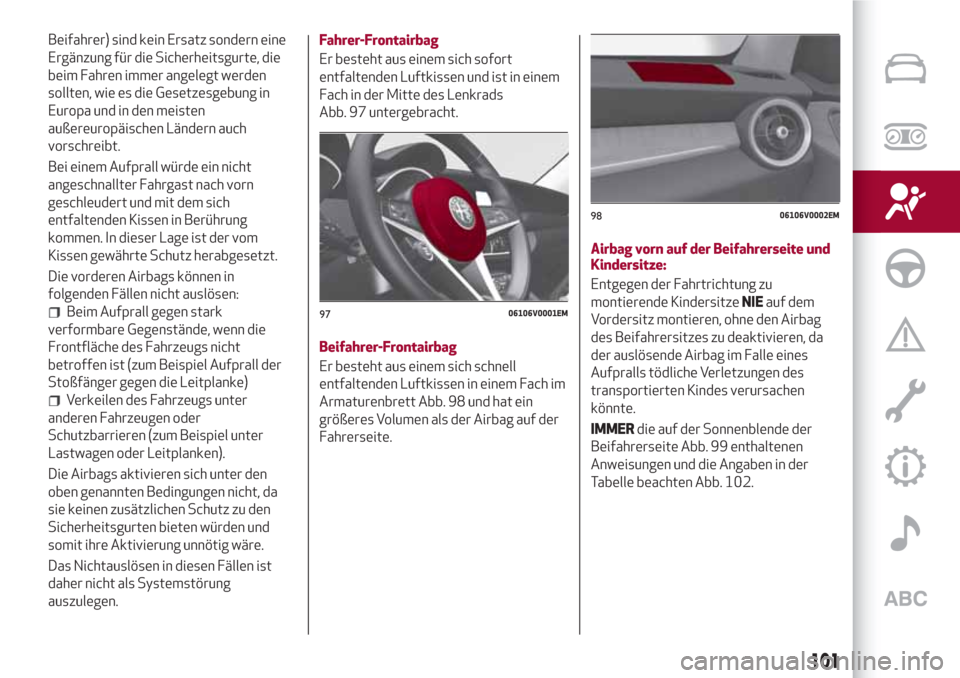

auszulegen.Fahrer-Frontairbag
Er besteht aus einem sich sofort
entfaltenden Luftkissen und ist in einem
Fach in der Mitte des Lenkrads
Abb. 97 untergebracht.
Beifahrer-Frontairbag
Er besteht aus einem sich schnell
entfaltenden Luftkissen in einem Fach im
Armaturenbrett Abb. 98 und hat ein
größeres Volumen als der Airbag auf der
Fahrerseite.Airbag vorn auf der Beifahrerseite und
Kindersitze:
Entgegen der Fahrtrichtung zu
montierende KindersitzeNIEauf dem
Vordersitz montieren, ohne den Airbag
des Beifahrersitzes zu deaktivieren, da
der auslösende Airbag im Falle eines
Aufpralls tödliche Verletzungen des
transportierten Kindes verursachen
könnte.
IMMERdie auf der Sonnenblende der
Beifahrerseite Abb. 99 enthaltenen
Anweisungen und die Angaben in der
Tabelle beachten Abb. 102.
9706106V0001EM
9806106V0002EM
101

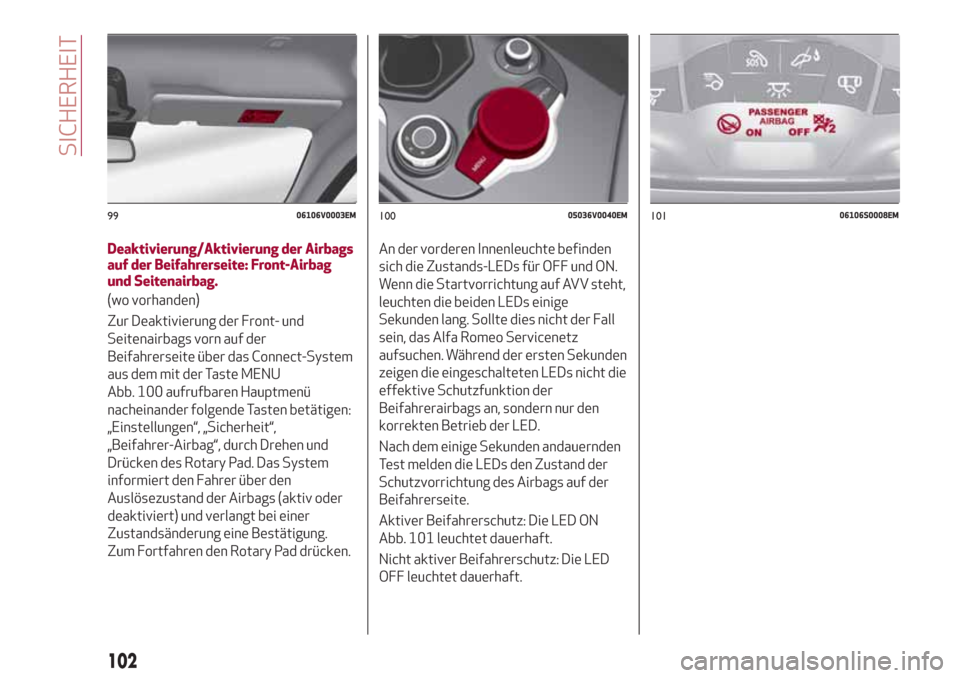

Deaktivierung/Aktivierung der Airbags
auf der Beifahrerseite: Front-Airbag
und Seitenairbag.
(wo vorhanden)
Zur Deaktivierung der Front- und
Seitenairbags vorn auf der
Beifahrerseite über das Connect-System
aus dem mit der Taste MENU
Abb. 100 aufrufbaren Hauptmenü
nacheinander folgende Tasten betätigen:
„Einstellungen“, „Sicherheit“,
„Beifahrer-Airbag“, durch Drehen und
Drücken des Rotary Pad. Das System
informiert den Fahrer über den
Auslösezustand der Airbags (aktiv oder
deaktiviert) und verlangt bei einer
Zustandsänderung eine Bestätigung.
Zum Fortfahren den Rotary Pad drücken.An der vorderen Innenleuchte befinden
sich die Zustands-LEDs für OFF und ON.
Wenn die Startvorrichtung auf AVV steht,
leuchten die beiden LEDs einige
Sekunden lang. Sollte dies nicht der Fall
sein, das Alfa Romeo Servicenetz
aufsuchen. Während der ersten Sekunden
zeigen die eingeschalteten LEDs nicht die
effektive Schutzfunktion der
Beifahrerairbags an, sondern nur den
korrekten Betrieb der LED.
Nach dem einige Sekunden andauernden
Test melden die LEDs den Zustand der
Schutzvorrichtung des Airbags auf der
Beifahrerseite.
Aktiver Beifahrerschutz: Die LED ON
Abb. 101 leuchtet dauerhaft.
Nicht aktiver Beifahrerschutz: Die LED
OFF leuchtet dauerhaft.
9906106V0003EM10005036V0040EM10106106S0008EM
102
SICHERHEIT

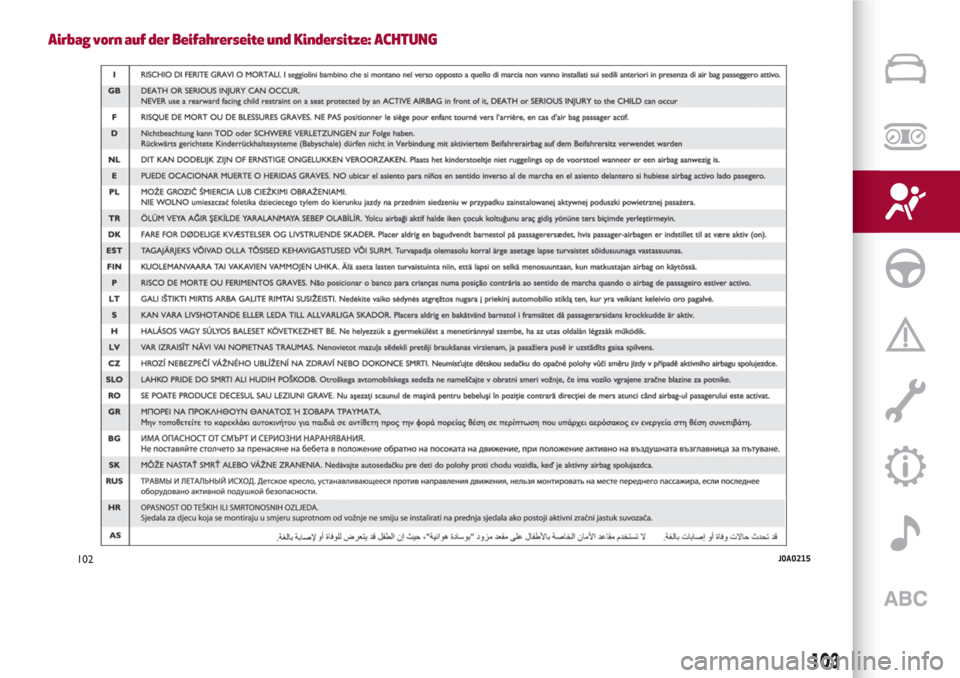

Airbag vorn auf der Beifahrerseite und Kindersitze: ACHTUNG
102J0A0215
103

SEITENAIRBAGS
Um den Schutz der Insassen zu
optimieren, ist das Fahrzeug für den Fall
eines Seitenaufpralls mit vorderen
Seitenairbags (Side bag) und
Fensterairbags (Window bag)
ausgestattet.
Sidebag
Sie bestehen aus zwei Kissen in den
Rückenlehnen der Vordersitze
Abb. 103 und schützen das Becken und
die Schultern der Insassen bei einem
mittleren/schweren Seitenaufprall.
Sie sind mit dem Schild „AIRBAG”
versehen, das auf der Außenseite der
Vordersitze aufgenäht ist.
Window bag
Er besteht aus einem „Vorhang”-Kissen
hinter der seitlichen Verkleidung des
Daches und ist mit speziellen Blenden
Abb. 104 abgedeckt.Sie haben die Aufgabe, den Kopf der
vorderen und hinteren Insassen bei einem
seitlichen Aufprall durch die große
Oberfläche der Kissen zu schützen.
Im Falle eines leichten Seitenaufpralls ist
die Aktivierung der Seitenairbags nicht
erforderlich.
Den besten Schutz bei einem seitlichen
Aufprall gewährleistet das System, wenn
man eine korrekte Position auf dem Sitz
einnimmt, damit sich der Fensterairbag
korrekt aufbläst.
88) 89) 90) 91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101)
Hinweis
Die Sitze nicht mit Wasser oder
Dampfdruck reinigen (sondern von Hand
oder an den automatischen
Waschanlagen für Sitze).
Die Aktivierung der Frontairbags
und/oder Sidebags ist möglich, wenn dasFahrzeug einem Aufprall unterliegt, der
den Bereich des Unterbodens betrifft
(z.B. starke Stöße gegen Stufen,
Bordsteine, Fallen des Fahrzeugs in
große Löcher oder Straßenunebenheiten,
usw...).
Das Auslösen der Airbags befreit eine
kleine Menge Staub: dieser ist nicht giftig
und zeigt keinen beginnenden Brand an.
Der Staub könnte jedoch die Haut und die
Augen reizen: waschen Sie sich in diesem
Fall mit Neutralseife und Wasser.
Alle Eingriffe, sei es die Kontrolle,
Reparatur oder Ersatz des Airbags,
müssen durch das Alfa Romeo-
Servicenetz ausgeführt werden.
Lassen Sie bei einer eventuellen
Verschrottung des Fahrzeugs die
Airbag-Anlage vom Alfa Romeo-
Servicenetz deaktivieren.
Die Aktivierung der Gurtstraffer und der
Airbags wird, je nach Aufprallart,
differenziert entschieden. Die nicht
erfolgende Aktivierung einer oder
mehrerer dieser Elemente ist deshalb
kein Anzeichen für eine Funktionsstörung
des Systems.10306106V0004EM
10406106V0005EM
104
SICHERHEIT

ZUR BEACHTUNG
88)Keine Aufkleber oder andere
Gegenstände auf dem Lenkrad, am
Armaturenbrett im Bereich des Airbag auf
der Beifahrerseite, auf der
Seitenverkleidung und an den Sitzen
anbringen. Keine Gegenstände (z. B.
Mobiltelefone) auf das Armaturenbrett auf
der Beifahrerseite legen, die das korrekte
Entfalten des Beifahrerairbags verhindern
und außerdem die Fahrzeuginsassen schwer
verletzen könnten.
89)Fahren Sie immer so, dass die Hände am
Lenkradkranz liegen, damit sich, bei einer
Auslösung des Airbags, dieses ohne
Behinderungen aufblasen kann. Nicht mit
nach vorne geneigtem Körper fahren,
sondern die Rückenlehne gerade stellen und
sich gut mit dem Rücken daran anlehnen.
90)Der Beifahrer-Airbag kann über das
Connect System im Hauptmenü durch
Auswahl der folgenden Punkte deaktiviert
werden: „Einstellungen”; „Sicherheit”;
„Airbagmodul der Beifahrerseite” und
„Deaktivierung”.
91)Keine harten Gegenstände an die
Kleiderhaken oder die Haltegriffe hängen.
92)Den Kopf, die Arme oder die Ellenbogen
nicht auf die Tür, die Fenster und im Bereich
des Window Bag aufstützen, um mögliche
Verletzungen während des Aufblasens zu
vermeiden.
93)Nie den Kopf, die Arme oder die Ellbogen
aus den Fenstern herausragen lassen.94)Leuchtet die Kontrollleuchte
beim
Betätigen der Startvorrichtung in die
Position MAR nicht auf oder bleibt sie
während der Fahrt aktiviert, ist es möglich,
dass eine Störung an den
Rückhaltesystemen vorliegt. In diesem Fall
können die Airbags oder die Gurtstraffer bei
einem Unfall nicht oder auch (in wenigen
Fällen) fälschlicherweise aktiviert werden.
Suchen Sie, bevor Sie die Fahrt fortsetzen,
den Alfa Romeo-Servicenetz auf und lassen
Sie das System umgehend kontrollieren.
95)Bei einigen Versionen leuchtet bei einer
Störung der LED
OFF(auf der vorderen
Innenleuchte) die Kontrollleuchteauf der
Instrumententafel auf.
96)Die Rückenlehnen der Vordersitze
keinesfalls mit Schonbezügen abdecken,
wenn Sidebags vorhanden sind.
97)Nicht mit Gegenständen auf dem Schoß
oder vor dem Brustkorb und noch weniger
mit Pfeife, Bleistiften usw. zwischen den
Lippen fahren. Bei einem Unfall mit Auslösen
des Airbags könnten dadurch schwere
Verletzungen entstehen.
98)Bei Diebstahl oder versuchtem
Diebstahl des Fahrzeugs, bei Vandalismus,
Überschwemmung oder Hochwasser muss
das Airbag-System vom Alfa
Romeo-Servicenetz überprüft werden.
99)Der Ausfall der Kontrollleuchte eines
Airbag-Fehlers wird durch das Aufleuchten
eines Airbag-Fehler-Symbols auf dem
Display der Instrumententafel und eine
entsprechende Fehlermitteilung angezeigt.
Die pyrotechnischen Ladungen werden nicht
deaktiviert. Suchen Sie, bevor Sie die Fahrt
fortsetzen, den Alfa Romeo-Servicenetz auf
und lassen Sie das System umgehend
kontrollieren.100)Das Auslösen des Frontairbags ist für
Aufprallstärken vorgesehen, die diejenigen
der Gurtstraffer übersteigen. Bei Stößen, die
zwischen den beiden Betätigungsgrenzen
liegen, ist es deshalb normal, wenn nur die
Gurtstraffer in Aktion treten.
101)Der Airbag ersetzt nicht die
Sicherheitsgurte, sondern verstärkt deren
Wirkung. Außerdem werden die Insassen, da
die Frontairbags bei einem frontalen
Aufprall mit niedriger Geschwindigkeit,
seitlichem Aufprall, Auffahrunfällen oder
Umkippen nicht ausgelöst werden, nur durch
die Sicherheitsgurte geschützt, die deshalb
immer angelegt werden müssen.
105

106
Diese Seite wurde absichtlich freigelassen

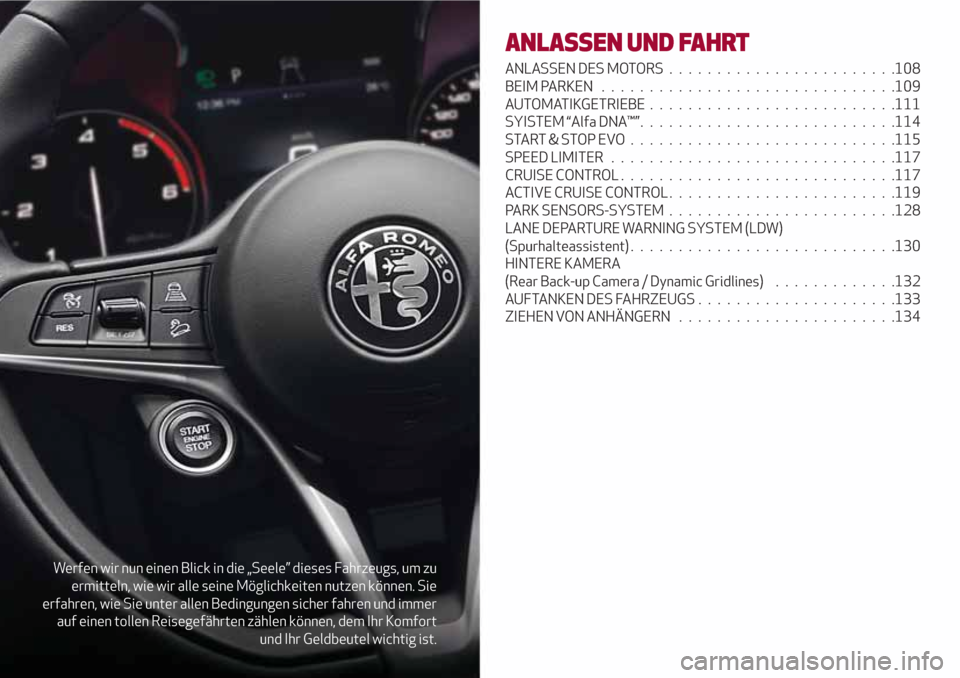

Werfen wir nun einen Blick in die „Seele” dieses Fahrzeugs, um zu
ermitteln, wie wir alle seine Möglichkeiten nutzen können. Sie
erfahren, wie Sie unter allen Bedingungen sicher fahren und immer
auf einen tollen Reisegefährten zählen können, dem Ihr Komfort
und Ihr Geldbeutel wichtig ist.
ANLASSEN UND FAHRT
ANLASSEN DES MOTORS........................108
BEIM PARKEN...............................109
AUTOMATIKGETRIEBE..........................111
SYISTEM “Alfa DNA™”...........................114
START&STOPEVO............................115
SPEED LIMITER..............................117
CRUISE CONTROL.............................117
ACTIVE CRUISE CONTROL........................119
PARK SENSORS-SYSTEM . .......................128
LANE DEPARTURE WARNING SYSTEM (LDW)
(Spurhalteassistent) ............................130
HINTERE KAMERA
(Rear Back-up Camera / Dynamic Gridlines).............132
AUFTANKEN DES FAHRZEUGS.....................133
ZIEHEN VON ANHÄNGERN . . .....................134

ANLASSEN DES MOTORS
ANLASSEN DES MOTORS
Vor dem Anlassen des Fahrzeugmotors,
den Sitz, die Innen- und Außenspiegel
einstellen und den Sicherheitsgurt
korrekt anschnallen.
Um den Motor zu starten, nie das
Gaspedal drücken.
Bei Bedarf werden am Display die
Meldungen über den Startvorgang
angezeigt.
102) 103) 104)
28) 29) 30)
Vorgehensweise:
Die elektrische Handbremse
einschalten und den Modus P (Parking)
oder N (Leerlauf) aktivieren.
Das Bremspedal ohne Betätigung des
Gaspedals voll durchtreten.
Kurz die Start-Taste drücken.
Wenn der Motor nicht innerhalb von
einigen Sekunden anspringt, den Vorgang
wiederholen.
Wenden Sie sich an das Alfa
Romeo-Servicenetz, wenn die Störung
fortbesteht.
FEHLSTART DES MOTORS
Anlassen des Motors (Keyless Start)
mit entladener Batterie des
elektronischen Schlüssels
Wenn der Druck der Taste am Schlüssel
keine Auswirkung hat, könnte die
Batterie des elektronischen Schlüssels
entladen sein. Das System erkennt somit
den elektronischen Schlüssel an Bord des
Fahrzeugs nicht und am Display wird eine
entsprechende Fehlermeldung
eingeblendet.
ABSTELLEN DES MOTORS
30)
Den Motor wie folgt abstellen:
Das Fahrzeug in einer Position
anhalten, die keine Gefahr für den
Verkehr darstellt.
den Modus P (Parking) aktivieren.
Bei Motor im Leerlauf die Taste Start
drücken.
Fahrzeuge mit elektronischem
Schlüssel (Keyless Start)
Bei Geschwindigkeit über 8 km/h ist es in
jedem Fall möglich, den Motor
abzuschalten, wenn der Schalthebel nicht
auf Modus P (Parken) steht. Den Motor in
diesem Fall ausschalten, indem man die
Taste der Startvorrichtung lange oder
innerhalb weniger Sekunden 3 Mal
hintereinander drückt.
ZUR BEACHTUNG
102)Es ist gefährlich, den Motor in
geschlossenen Räumen zu betreiben. Der
Motor verbraucht Sauerstoff und gibt
Kohlendioxid, Kohlenmonoxid und andere
giftige Gase ab.
103)Solange, wie der Motor nicht gestartet
wurde, ist das elektrohydraulische
Bremssystem nicht aktiv. Daher ist der zu
tretende Weg des Bremspedals länger, als
beim normalen Betrieb. Dies ist kein
Anzeichen für eine Störung.
104)Unbedingt das Anlassen durch
Anschieben, Anschleppen oder Nutzung von
Bergabfahrten vermeiden. Diese Manöver
können den Katalysator beschädigen.
ZUR BEACHTUNG
28)In der ersten Benutzungszeit, d.h.
während der ersten 1600 km (1000 Meilen)
sollten dem Fahrzeug keine
Höchstleistungen abverlangt werden (z. B.
extrem hohe Beschleunigungen, lange Fahrt
bei höchsten Drehzahlen, äußerst starkes
Bremsen usw.).
29)Bei abgestelltem Motor die
Startvorrichtung nicht auf ON stehen lassen,
um zu vermeiden, dass unnötige
Stromaufnahme die Batterie entlädt.
30)Das „Gasgeben” vor dem Abstellen des
Motors ist sinnlos, verbraucht nutzlos
Kraftstoff und ist für den Motor schädlich.
108
ANLASSEN UND FAHRT
