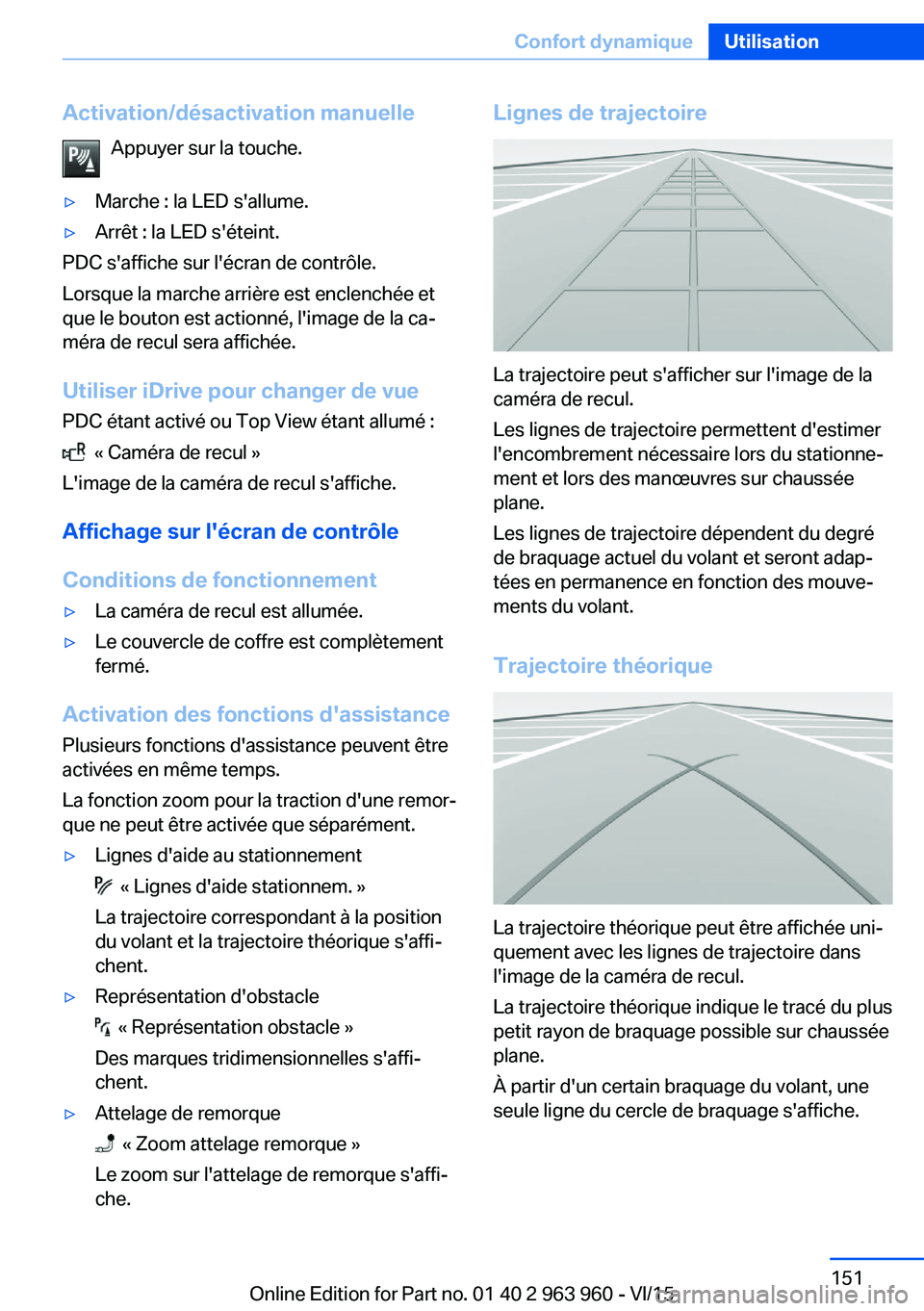

Activation/désactivation manuelleAppuyer sur la touche.▷Marche : la LED s'allume.▷Arrêt : la LED s'éteint.
PDC s'affiche sur l'écran de contrôle.
Lorsque la marche arrière est enclenchée et
que le bouton est actionné, l'image de la ca‐
méra de recul sera affichée.
Utiliser iDrive pour changer de vue PDC étant activé ou Top View étant allumé :
« Caméra de recul »
L'image de la caméra de recul s'affiche.
Affichage sur l'écran de contrôle
Conditions de fonctionnement
▷La caméra de recul est allumée.▷Le couvercle de coffre est complètement
fermé.
Activation des fonctions d'assistance
Plusieurs fonctions d'assistance peuvent être
activées en même temps.
La fonction zoom pour la traction d'une remor‐
que ne peut être activée que séparément.
▷Lignes d'aide au stationnement
« Lignes d'aide stationnem. »
La trajectoire correspondant à la position
du volant et la trajectoire théorique s'affi‐
chent.
▷Représentation d'obstacle
« Représentation obstacle »
Des marques tridimensionnelles s'affi‐
chent.
▷Attelage de remorque
« Zoom attelage remorque »
Le zoom sur l'attelage de remorque s'affi‐
che.
Lignes de trajectoire
La trajectoire peut s'afficher sur l'image de la
caméra de recul.
Les lignes de trajectoire permettent d'estimer
l'encombrement nécessaire lors du stationne‐
ment et lors des manœuvres sur chaussée
plane.
Les lignes de trajectoire dépendent du degré
de braquage actuel du volant et seront adap‐
tées en permanence en fonction des mouve‐
ments du volant.
Trajectoire théorique
La trajectoire théorique peut être affichée uni‐
quement avec les lignes de trajectoire dans
l'image de la caméra de recul.
La trajectoire théorique indique le tracé du plus
petit rayon de braquage possible sur chaussée
plane.
À partir d'un certain braquage du volant, une
seule ligne du cercle de braquage s'affiche.
Seite 151Confort dynamiqueUtilisation151
Online Edition for Part no. 01 40 2 963 960 - VI/15

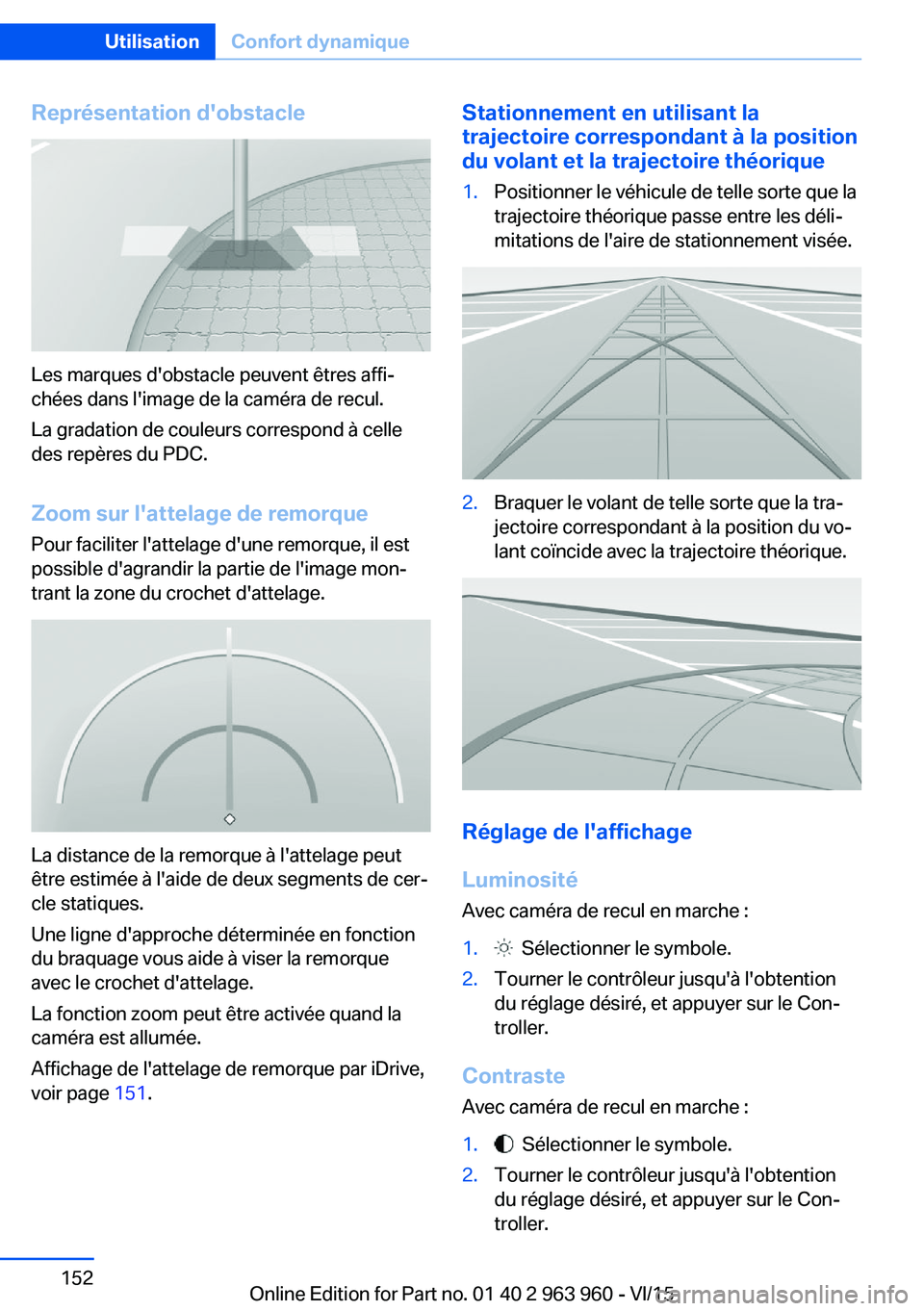

Représentation d'obstacle
Les marques d'obstacle peuvent êtres affi‐
chées dans l'image de la caméra de recul.
La gradation de couleurs correspond à celle
des repères du PDC.
Zoom sur l'attelage de remorque Pour faciliter l'attelage d'une remorque, il est
possible d'agrandir la partie de l'image mon‐
trant la zone du crochet d'attelage.
La distance de la remorque à l'attelage peut
être estimée à l'aide de deux segments de cer‐
cle statiques.
Une ligne d'approche déterminée en fonction
du braquage vous aide à viser la remorque
avec le crochet d'attelage.
La fonction zoom peut être activée quand la
caméra est allumée.
Affichage de l'attelage de remorque par iDrive,
voir page 151.
Stationnement en utilisant la
trajectoire correspondant à la position
du volant et la trajectoire théorique1.Positionner le véhicule de telle sorte que la
trajectoire théorique passe entre les déli‐
mitations de l'aire de stationnement visée.2.Braquer le volant de telle sorte que la tra‐
jectoire correspondant à la position du vo‐
lant coïncide avec la trajectoire théorique.
Réglage de l'affichage
Luminosité Avec caméra de recul en marche :
1. Sélectionner le symbole.2.Tourner le contrôleur jusqu'à l'obtention
du réglage désiré, et appuyer sur le Con‐
troller.
Contraste
Avec caméra de recul en marche :
1. Sélectionner le symbole.2.Tourner le contrôleur jusqu'à l'obtention
du réglage désiré, et appuyer sur le Con‐
troller.Seite 152UtilisationConfort dynamique152
Online Edition for Part no. 01 40 2 963 960 - VI/15

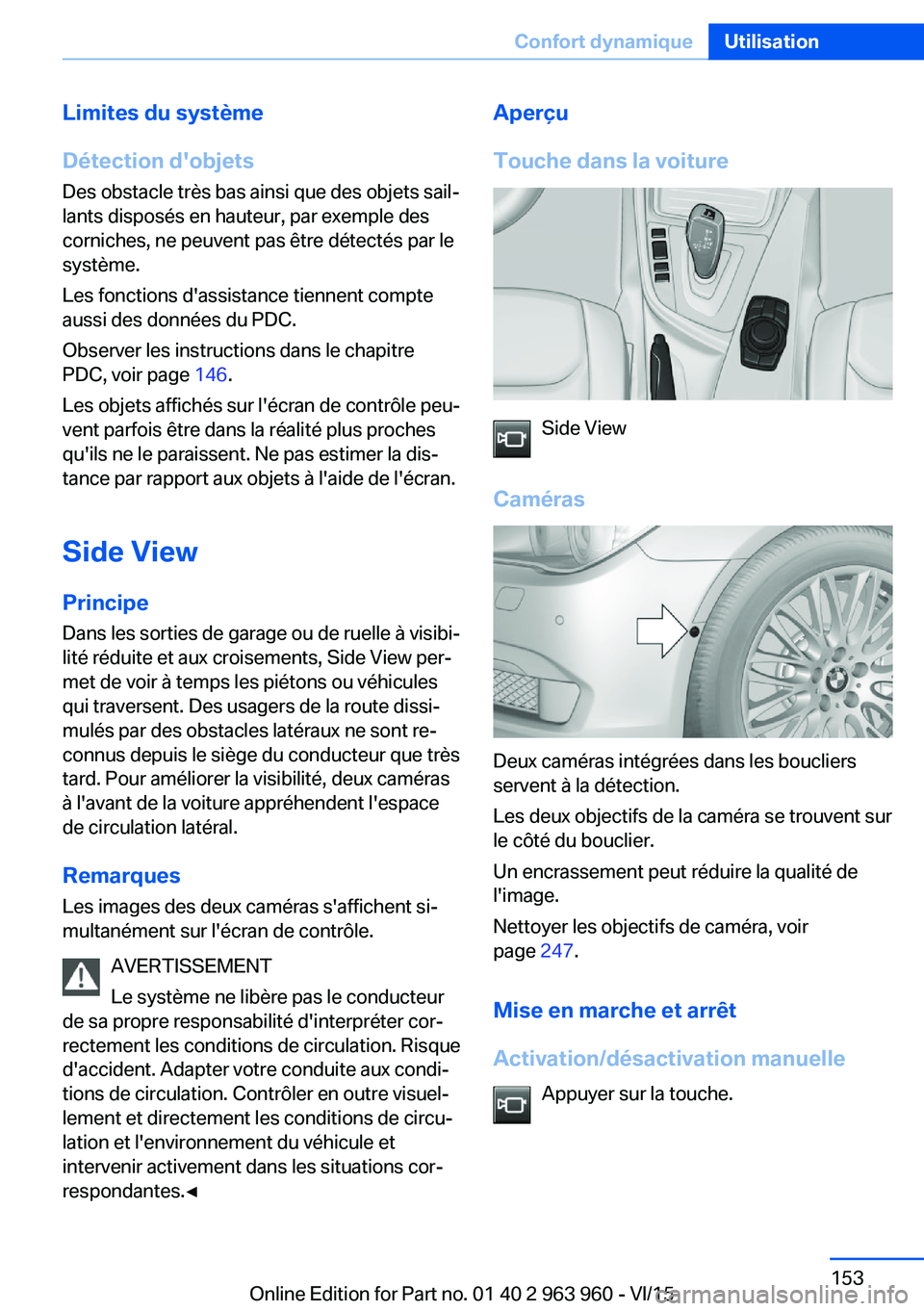

Limites du système
Détection d'objets Des obstacle très bas ainsi que des objets sail‐
lants disposés en hauteur, par exemple des
corniches, ne peuvent pas être détectés par le
système.
Les fonctions d'assistance tiennent compte
aussi des données du PDC.
Observer les instructions dans le chapitre
PDC, voir page 146.
Les objets affichés sur l'écran de contrôle peu‐
vent parfois être dans la réalité plus proches
qu'ils ne le paraissent. Ne pas estimer la dis‐
tance par rapport aux objets à l'aide de l'écran.
Side View Principe Dans les sorties de garage ou de ruelle à visibi‐
lité réduite et aux croisements, Side View per‐
met de voir à temps les piétons ou véhicules
qui traversent. Des usagers de la route dissi‐
mulés par des obstacles latéraux ne sont re‐
connus depuis le siège du conducteur que très
tard. Pour améliorer la visibilité, deux caméras
à l'avant de la voiture appréhendent l'espace
de circulation latéral.
Remarques Les images des deux caméras s'affichent si‐
multanément sur l'écran de contrôle.
AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter cor‐
rectement les conditions de circulation. Risque
d'accident. Adapter votre conduite aux condi‐
tions de circulation. Contrôler en outre visuel‐
lement et directement les conditions de circu‐
lation et l'environnement du véhicule et
intervenir activement dans les situations cor‐
respondantes.◀Aperçu
Touche dans la voiture
Side View
Caméras
Deux caméras intégrées dans les boucliers
servent à la détection.
Les deux objectifs de la caméra se trouvent sur
le côté du bouclier.
Un encrassement peut réduire la qualité de
l'image.
Nettoyer les objectifs de caméra, voir
page 247.
Mise en marche et arrêt
Activation/désactivation manuelle Appuyer sur la touche.
Seite 153Confort dynamiqueUtilisation153
Online Edition for Part no. 01 40 2 963 960 - VI/15

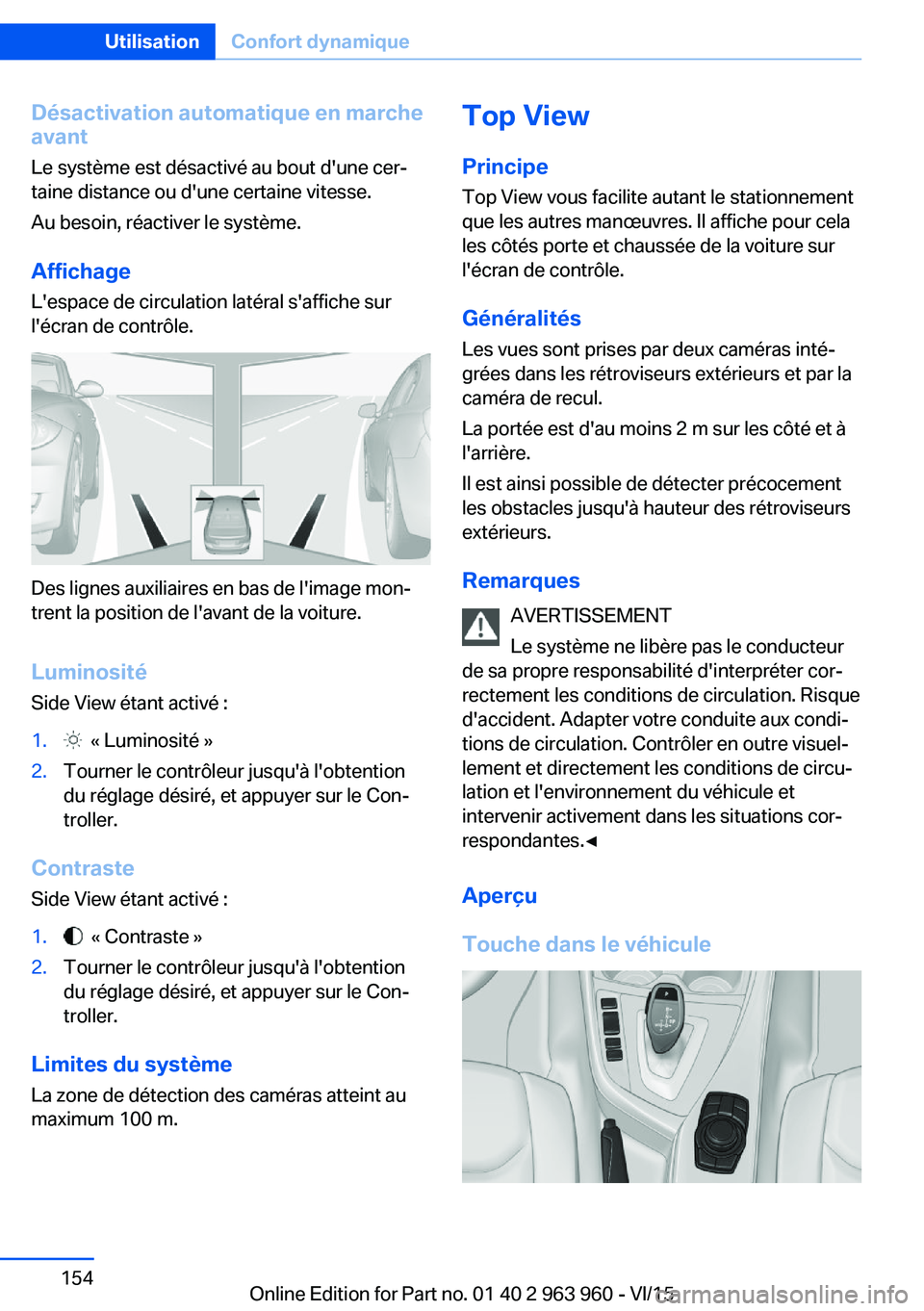

Désactivation automatique en marche
avant
Le système est désactivé au bout d'une cer‐
taine distance ou d'une certaine vitesse.
Au besoin, réactiver le système.
Affichage
L'espace de circulation latéral s'affiche sur
l'écran de contrôle.
Des lignes auxiliaires en bas de l'image mon‐
trent la position de l'avant de la voiture.
Luminosité Side View étant activé :
1. « Luminosité »2.Tourner le contrôleur jusqu'à l'obtention
du réglage désiré, et appuyer sur le Con‐
troller.
Contraste
Side View étant activé :
1. « Contraste »2.Tourner le contrôleur jusqu'à l'obtention
du réglage désiré, et appuyer sur le Con‐
troller.
Limites du système
La zone de détection des caméras atteint au
maximum 100 m.
Top View
Principe Top View vous facilite autant le stationnement
que les autres manœuvres. Il affiche pour cela
les côtés porte et chaussée de la voiture sur
l'écran de contrôle.
Généralités
Les vues sont prises par deux caméras inté‐
grées dans les rétroviseurs extérieurs et par la
caméra de recul.
La portée est d'au moins 2 m sur les côté et à
l'arrière.
Il est ainsi possible de détecter précocement
les obstacles jusqu'à hauteur des rétroviseurs
extérieurs.
Remarques AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter cor‐
rectement les conditions de circulation. Risque
d'accident. Adapter votre conduite aux condi‐
tions de circulation. Contrôler en outre visuel‐
lement et directement les conditions de circu‐
lation et l'environnement du véhicule et
intervenir activement dans les situations cor‐
respondantes.◀
Aperçu
Touche dans le véhiculeSeite 154UtilisationConfort dynamique154
Online Edition for Part no. 01 40 2 963 960 - VI/15

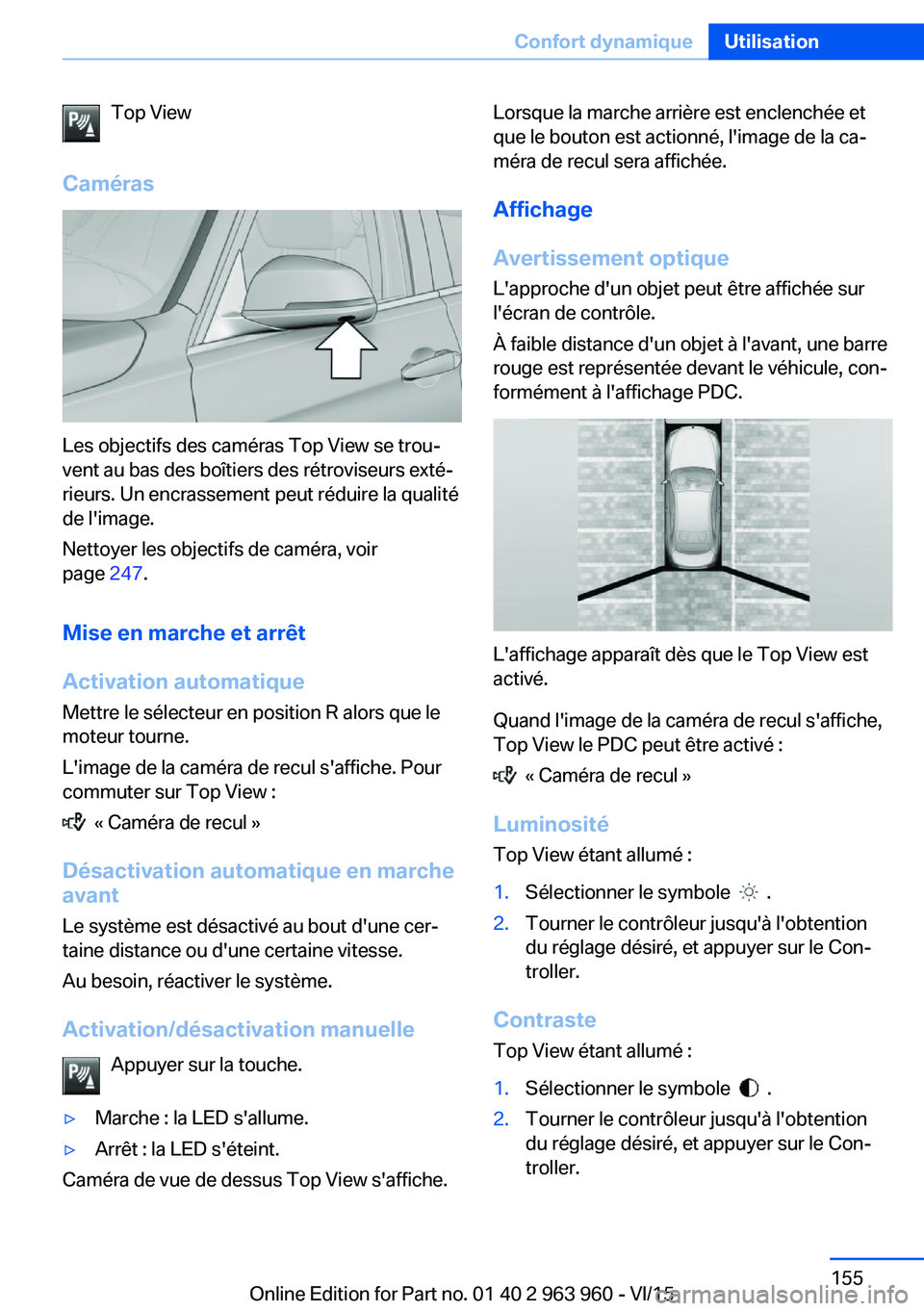

Top View
Caméras
Les objectifs des caméras Top View se trou‐
vent au bas des boîtiers des rétroviseurs exté‐
rieurs. Un encrassement peut réduire la qualité
de l'image.
Nettoyer les objectifs de caméra, voir
page 247.
Mise en marche et arrêt
Activation automatique Mettre le sélecteur en position R alors que le
moteur tourne.
L'image de la caméra de recul s'affiche. Pour
commuter sur Top View :
« Caméra de recul »
Désactivation automatique en marche
avant
Le système est désactivé au bout d'une cer‐
taine distance ou d'une certaine vitesse.
Au besoin, réactiver le système.
Activation/désactivation manuelle Appuyer sur la touche.
▷Marche : la LED s'allume.▷Arrêt : la LED s'éteint.
Caméra de vue de dessus Top View s'affiche.
Lorsque la marche arrière est enclenchée et
que le bouton est actionné, l'image de la ca‐
méra de recul sera affichée.
Affichage
Avertissement optique L'approche d'un objet peut être affichée sur
l'écran de contrôle.
À faible distance d'un objet à l'avant, une barre
rouge est représentée devant le véhicule, con‐
formément à l'affichage PDC.
L'affichage apparaît dès que le Top View est
activé.
Quand l'image de la caméra de recul s'affiche,
Top View le PDC peut être activé :
« Caméra de recul »
Luminosité Top View étant allumé :
1.Sélectionner le symbole .2.Tourner le contrôleur jusqu'à l'obtention
du réglage désiré, et appuyer sur le Con‐
troller.
Contraste
Top View étant allumé :
1.Sélectionner le symbole .2.Tourner le contrôleur jusqu'à l'obtention
du réglage désiré, et appuyer sur le Con‐
troller.Seite 155Confort dynamiqueUtilisation155
Online Edition for Part no. 01 40 2 963 960 - VI/15

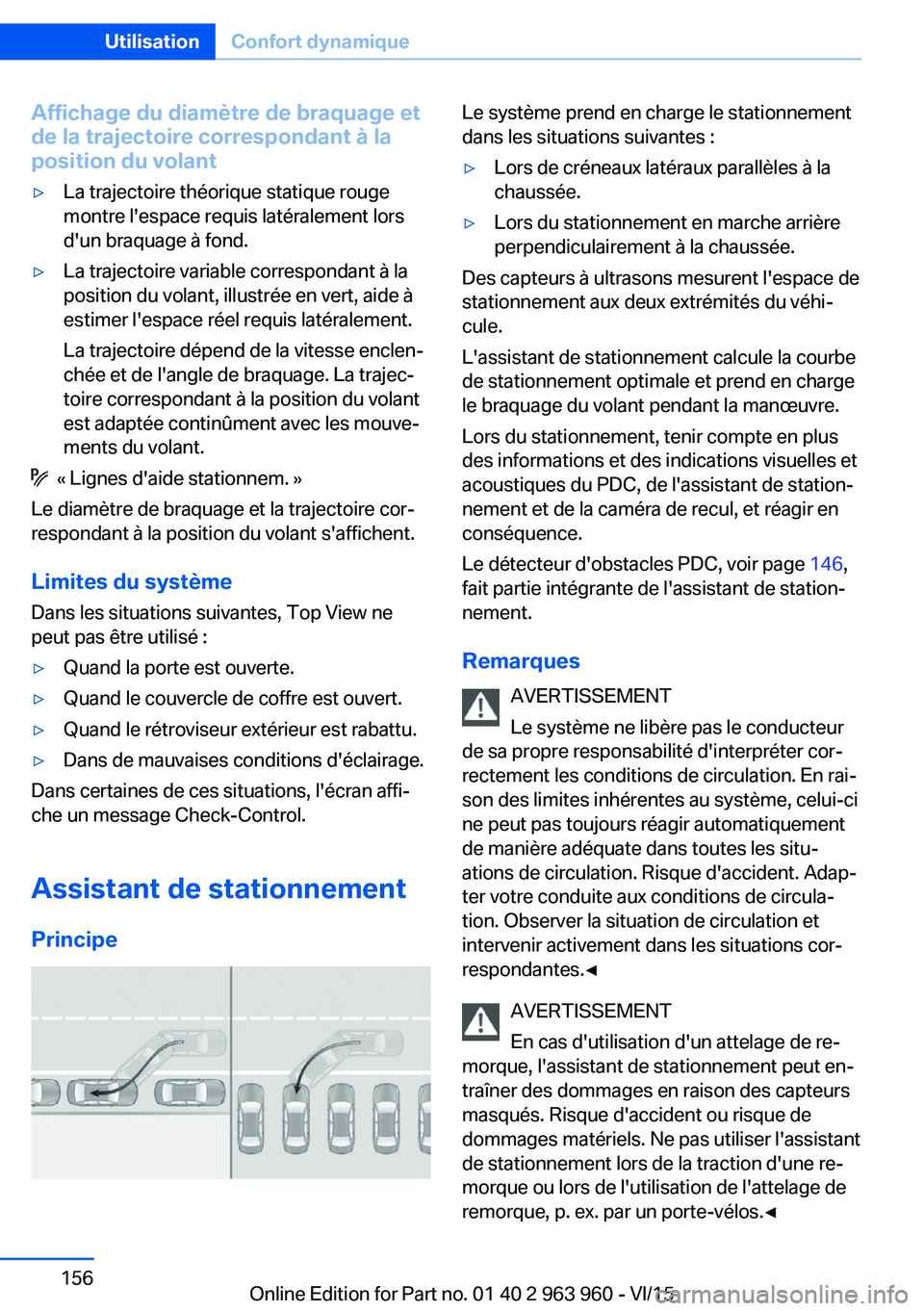

Affichage du diamètre de braquage et
de la trajectoire correspondant à la
position du volant▷La trajectoire théorique statique rouge
montre l'espace requis latéralement lors
d'un braquage à fond.▷La trajectoire variable correspondant à la
position du volant, illustrée en vert, aide à
estimer l'espace réel requis latéralement.
La trajectoire dépend de la vitesse enclen‐
chée et de l'angle de braquage. La trajec‐
toire correspondant à la position du volant
est adaptée continûment avec les mouve‐
ments du volant.
« Lignes d'aide stationnem. »
Le diamètre de braquage et la trajectoire cor‐
respondant à la position du volant s'affichent.
Limites du système
Dans les situations suivantes, Top View ne
peut pas être utilisé :
▷Quand la porte est ouverte.▷Quand le couvercle de coffre est ouvert.▷Quand le rétroviseur extérieur est rabattu.▷Dans de mauvaises conditions d'éclairage.
Dans certaines de ces situations, l'écran affi‐
che un message Check-Control.
Assistant de stationnement
Principe
Le système prend en charge le stationnement
dans les situations suivantes :▷Lors de créneaux latéraux parallèles à la
chaussée.▷Lors du stationnement en marche arrière
perpendiculairement à la chaussée.
Des capteurs à ultrasons mesurent l'espace de
stationnement aux deux extrémités du véhi‐
cule.
L'assistant de stationnement calcule la courbe
de stationnement optimale et prend en charge
le braquage du volant pendant la manœuvre.
Lors du stationnement, tenir compte en plus
des informations et des indications visuelles et
acoustiques du PDC, de l'assistant de station‐
nement et de la caméra de recul, et réagir en
conséquence.
Le détecteur d'obstacles PDC, voir page 146,
fait partie intégrante de l'assistant de station‐
nement.
Remarques AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter cor‐
rectement les conditions de circulation. En rai‐
son des limites inhérentes au système, celui-ci
ne peut pas toujours réagir automatiquement
de manière adéquate dans toutes les situ‐
ations de circulation. Risque d'accident. Adap‐
ter votre conduite aux conditions de circula‐
tion. Observer la situation de circulation et
intervenir activement dans les situations cor‐
respondantes.◀
AVERTISSEMENT
En cas d'utilisation d'un attelage de re‐
morque, l'assistant de stationnement peut en‐
traîner des dommages en raison des capteurs
masqués. Risque d'accident ou risque de
dommages matériels. Ne pas utiliser l'assistant
de stationnement lors de la traction d'une re‐
morque ou lors de l'utilisation de l'attelage de
remorque, p. ex. par un porte-vélos.◀
Seite 156UtilisationConfort dynamique156
Online Edition for Part no. 01 40 2 963 960 - VI/15

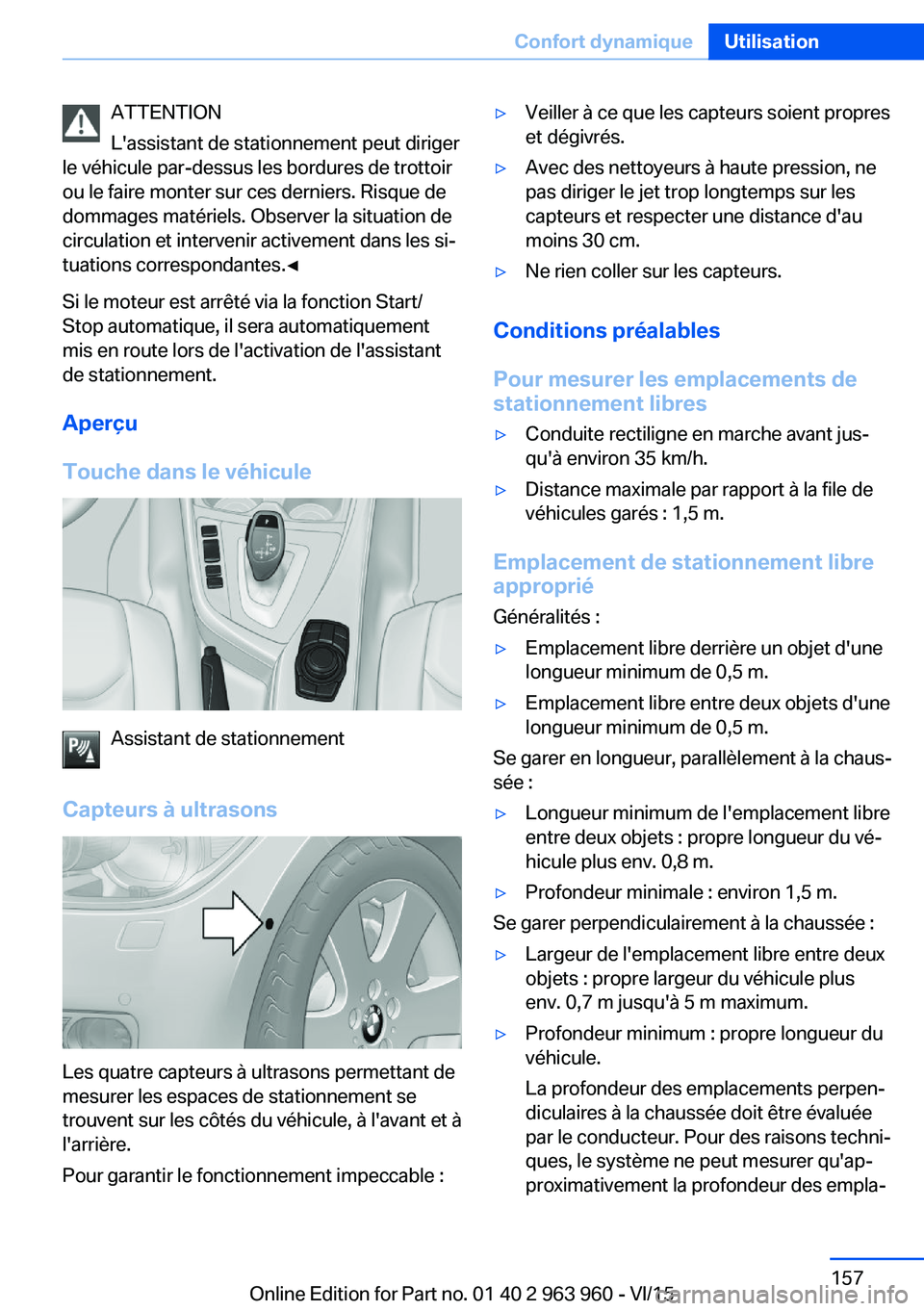

ATTENTION
L'assistant de stationnement peut diriger
le véhicule par-dessus les bordures de trottoir
ou le faire monter sur ces derniers. Risque de
dommages matériels. Observer la situation de
circulation et intervenir activement dans les si‐
tuations correspondantes.◀
Si le moteur est arrêté via la fonction Start/
Stop automatique, il sera automatiquement
mis en route lors de l'activation de l'assistant
de stationnement.
Aperçu
Touche dans le véhicule
Assistant de stationnement
Capteurs à ultrasons
Les quatre capteurs à ultrasons permettant de
mesurer les espaces de stationnement se
trouvent sur les côtés du véhicule, à l'avant et à
l'arrière.
Pour garantir le fonctionnement impeccable :
▷Veiller à ce que les capteurs soient propres
et dégivrés.▷Avec des nettoyeurs à haute pression, ne
pas diriger le jet trop longtemps sur les
capteurs et respecter une distance d'au
moins 30 cm.▷Ne rien coller sur les capteurs.
Conditions préalables
Pour mesurer les emplacements de stationnement libres
▷Conduite rectiligne en marche avant jus‐
qu'à environ 35 km/h.▷Distance maximale par rapport à la file de
véhicules garés : 1,5 m.
Emplacement de stationnement libre
approprié
Généralités :
▷Emplacement libre derrière un objet d'une
longueur minimum de 0,5 m.▷Emplacement libre entre deux objets d'une
longueur minimum de 0,5 m.
Se garer en longueur, parallèlement à la chaus‐
sée :
▷Longueur minimum de l'emplacement libre
entre deux objets : propre longueur du vé‐
hicule plus env. 0,8 m.▷Profondeur minimale : environ 1,5 m.
Se garer perpendiculairement à la chaussée :
▷Largeur de l'emplacement libre entre deux
objets : propre largeur du véhicule plus
env. 0,7 m jusqu'à 5 m maximum.▷Profondeur minimum : propre longueur du
véhicule.
La profondeur des emplacements perpen‐
diculaires à la chaussée doit être évaluée
par le conducteur. Pour des raisons techni‐
ques, le système ne peut mesurer qu'ap‐
proximativement la profondeur des empla‐Seite 157Confort dynamiqueUtilisation157
Online Edition for Part no. 01 40 2 963 960 - VI/15

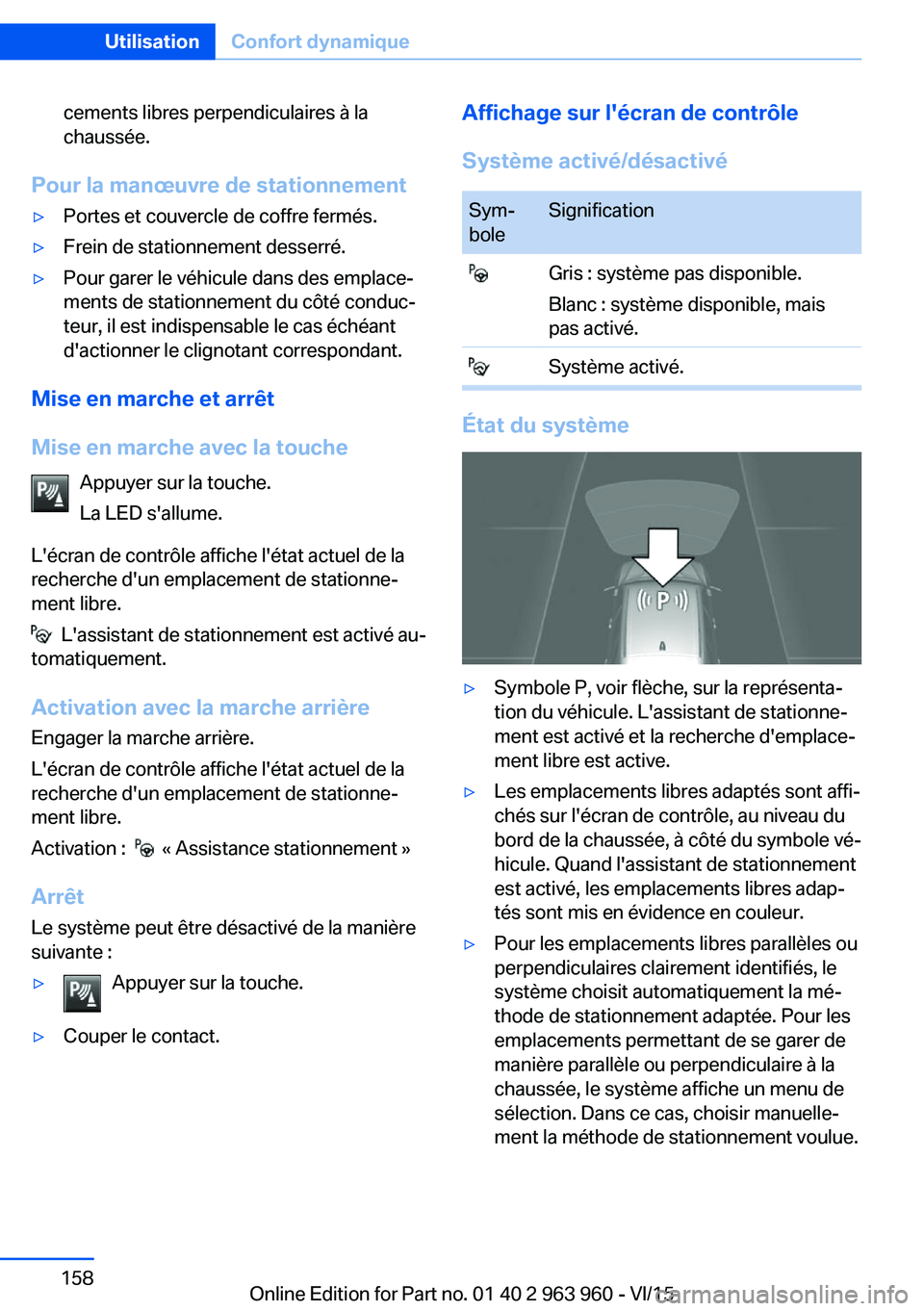

cements libres perpendiculaires à la
chaussée.
Pour la manœuvre de stationnement
▷Portes et couvercle de coffre fermés.▷Frein de stationnement desserré.▷Pour garer le véhicule dans des emplace‐
ments de stationnement du côté conduc‐
teur, il est indispensable le cas échéant
d'actionner le clignotant correspondant.
Mise en marche et arrêt
Mise en marche avec la touche Appuyer sur la touche.
La LED s'allume.
L'écran de contrôle affiche l'état actuel de la
recherche d'un emplacement de stationne‐
ment libre.
L'assistant de stationnement est activé au‐
tomatiquement.
Activation avec la marche arrière
Engager la marche arrière.
L'écran de contrôle affiche l'état actuel de la
recherche d'un emplacement de stationne‐
ment libre.
Activation :
« Assistance stationnement »
Arrêt Le système peut être désactivé de la manière
suivante :
▷Appuyer sur la touche.▷Couper le contact.Affichage sur l'écran de contrôle
Système activé/désactivéSym‐
boleSignification Gris : système pas disponible.
Blanc : système disponible, mais
pas activé. Système activé.
État du système
▷Symbole P, voir flèche, sur la représenta‐
tion du véhicule. L'assistant de stationne‐
ment est activé et la recherche d'emplace‐
ment libre est active.▷Les emplacements libres adaptés sont affi‐
chés sur l'écran de contrôle, au niveau du
bord de la chaussée, à côté du symbole vé‐
hicule. Quand l'assistant de stationnement
est activé, les emplacements libres adap‐
tés sont mis en évidence en couleur.▷Pour les emplacements libres parallèles ou
perpendiculaires clairement identifiés, le
système choisit automatiquement la mé‐
thode de stationnement adaptée. Pour les
emplacements permettant de se garer de
manière parallèle ou perpendiculaire à la
chaussée, le système affiche un menu de
sélection. Dans ce cas, choisir manuelle‐
ment la méthode de stationnement voulue.Seite 158UtilisationConfort dynamique158
Online Edition for Part no. 01 40 2 963 960 - VI/15

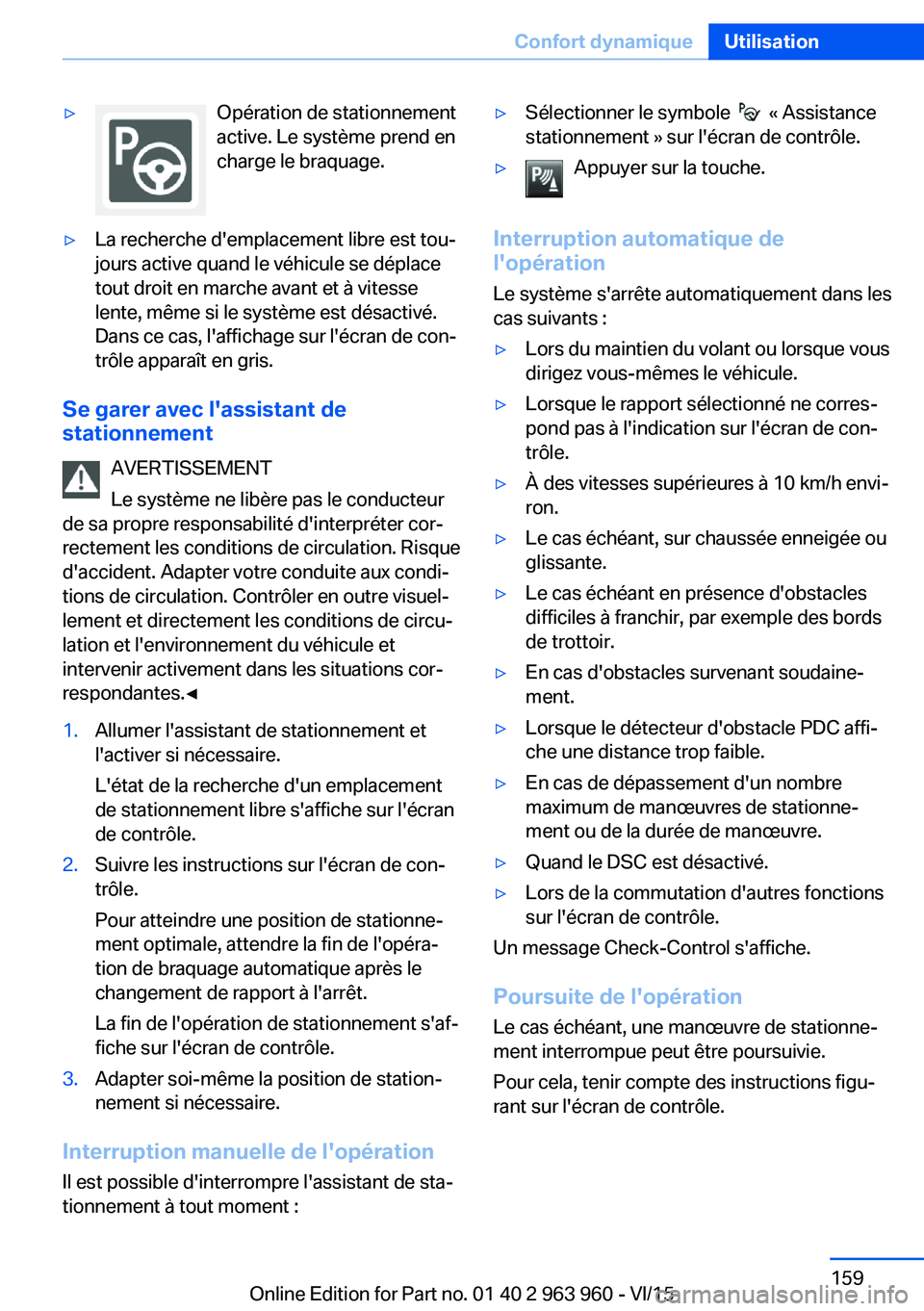

▷Opération de stationnement
active. Le système prend en
charge le braquage.▷La recherche d'emplacement libre est tou‐
jours active quand le véhicule se déplace
tout droit en marche avant et à vitesse
lente, même si le système est désactivé.
Dans ce cas, l'affichage sur l'écran de con‐
trôle apparaît en gris.
Se garer avec l'assistant de
stationnement
AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter cor‐
rectement les conditions de circulation. Risque
d'accident. Adapter votre conduite aux condi‐
tions de circulation. Contrôler en outre visuel‐
lement et directement les conditions de circu‐
lation et l'environnement du véhicule et
intervenir activement dans les situations cor‐
respondantes.◀
1.Allumer l'assistant de stationnement et
l'activer si nécessaire.
L'état de la recherche d'un emplacement
de stationnement libre s'affiche sur l'écran
de contrôle.2.Suivre les instructions sur l'écran de con‐
trôle.
Pour atteindre une position de stationne‐
ment optimale, attendre la fin de l'opéra‐
tion de braquage automatique après le
changement de rapport à l'arrêt.
La fin de l'opération de stationnement s'af‐
fiche sur l'écran de contrôle.3.Adapter soi-même la position de station‐
nement si nécessaire.
Interruption manuelle de l'opération
Il est possible d'interrompre l'assistant de sta‐
tionnement à tout moment :
▷Sélectionner le symbole « Assistance
stationnement » sur l'écran de contrôle.▷Appuyer sur la touche.
Interruption automatique de
l'opération
Le système s'arrête automatiquement dans les
cas suivants :
▷Lors du maintien du volant ou lorsque vous
dirigez vous-mêmes le véhicule.▷Lorsque le rapport sélectionné ne corres‐
pond pas à l'indication sur l'écran de con‐
trôle.▷À des vitesses supérieures à 10 km/h envi‐
ron.▷Le cas échéant, sur chaussée enneigée ou
glissante.▷Le cas échéant en présence d'obstacles
difficiles à franchir, par exemple des bords
de trottoir.▷En cas d'obstacles survenant soudaine‐
ment.▷Lorsque le détecteur d'obstacle PDC affi‐
che une distance trop faible.▷En cas de dépassement d'un nombre
maximum de manœuvres de stationne‐
ment ou de la durée de manœuvre.▷Quand le DSC est désactivé.▷Lors de la commutation d'autres fonctions
sur l'écran de contrôle.
Un message Check-Control s'affiche.
Poursuite de l'opération Le cas échéant, une manœuvre de stationne‐
ment interrompue peut être poursuivie.
Pour cela, tenir compte des instructions figu‐
rant sur l'écran de contrôle.
Seite 159Confort dynamiqueUtilisation159
Online Edition for Part no. 01 40 2 963 960 - VI/15

Limites du système
Pas d'assistant de stationnement
L'assistant de stationnement ne permet pas de
garer le véhicule plus facilement dans les situ‐
ations suivantes :▷Dans des virages serrés.▷Lors de la traction d'une remorque.▷Lorsque le DSC est désactivé.
Restrictions du fonctionnement
La fonction peut être limitée, par exemple dans
les situations suivantes :
▷Sur sol inégal, par exemple routes caillou‐
teuses.▷Sur sol glissant.▷Sur fortes pentes.▷En cas d'amas de feuilles mortes ou de tas
de neige dans le créneau.
Limites de la mesure à ultrasons
La détection d'objets peut se heurter aux limi‐
tes physiques de la mesure à ultrasons, par
exemple dans les cas suivants :
▷Pour les jeunes enfants ou les animaux.▷Pour les personnes avec certaines tenues
vestimentaires, par exemple des manteaux.▷En cas de perturbations externes des ultra‐
sons, par exemple par des passages de vé‐
hicules ou des machines bruyantes.▷Si les capteurs sont encrassés, givrés, en‐
dommagés ou déréglés.▷Dans certaines conditions météorologi‐
ques, par exemple humidité de l'air élevée,
pluie, chute de neige, chaleur extrême ou
vent fort.▷Pour les timons et attelages de remorques
d'autres véhicules.▷Pour les objets minces ou pointus.▷Pour les objets en mouvement.▷Pour les objets saillants, en hauteur, par
exemple les corniches ou chargements.▷Pour les objets présentant des angles et
des arêtes vives.▷Pour les objets présentant des surfaces ou
des structures fines, par exemple des clô‐
tures.▷Pour les objets à surface poreuse.
Des objets bas déjà indiqués, par exemple des
bords de trottoir, peuvent disparaître dans la
zone morte des capteurs avant qu'une tonalité
continue ne retentisse ou après qu'elle a déjà
retenti.
Le cas échéant, le système détecte des em‐
placements de stationnement qui ne convien‐
nent pas ou bien des emplacements de sta‐
tionnement qui conviennent ne sont pas
détectés.
Dysfonctionnement Un message Check-Control s'affiche.
L'assistant de stationnement est en panne.
Faire contrôler le système.
Seite 160UtilisationConfort dynamique160
Online Edition for Part no. 01 40 2 963 960 - VI/15
