Page 11 of 88
111
9
Översikt och handhavande

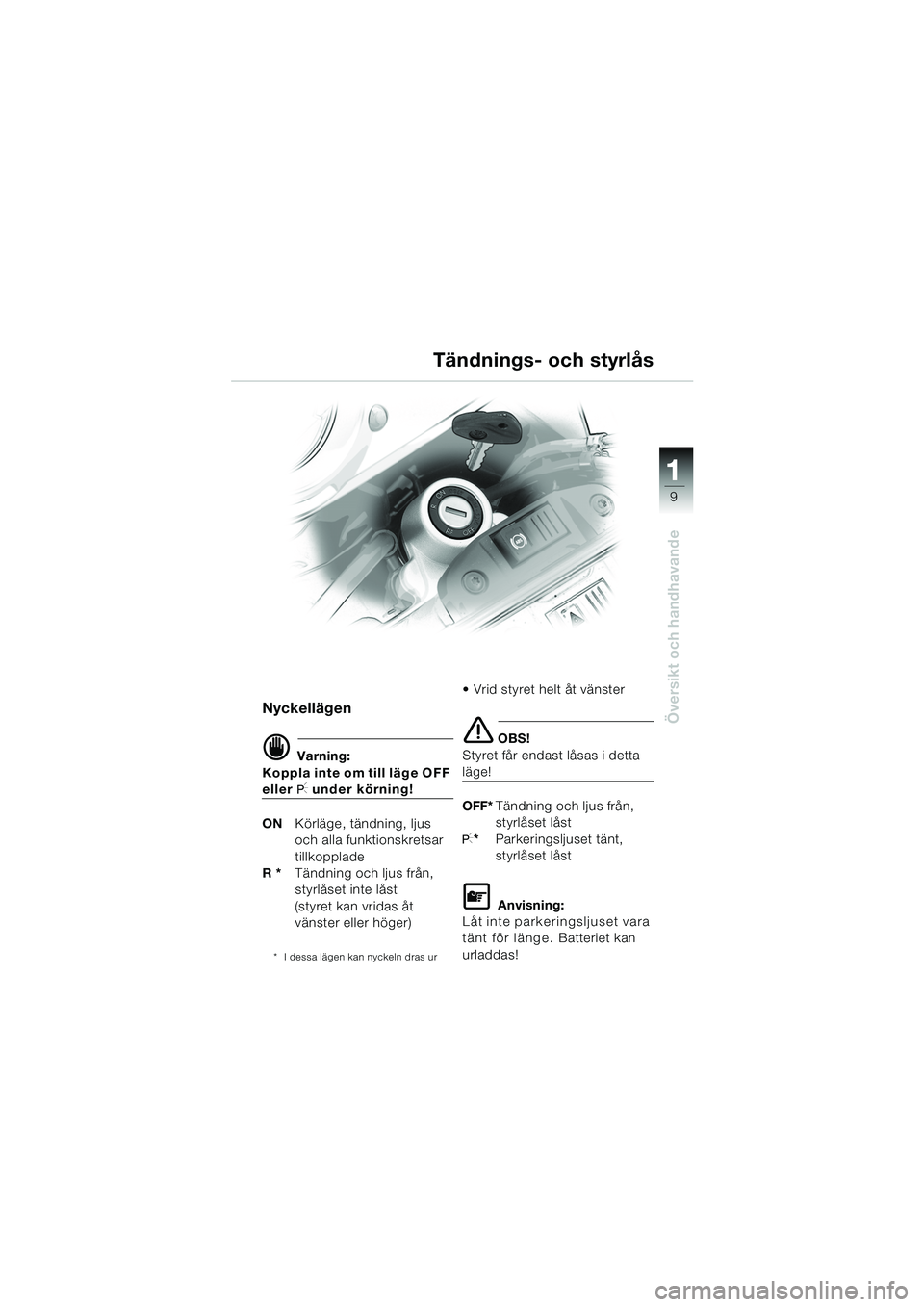

Tändnings- och styrlås
Nyckellägen
d Varning:
Koppla inte om till läge OFF
eller I under körning!
ON Körläge, tändning, ljus
och alla funktionskretsar
tillkopplade
R * Tändning och ljus från,
styrlåset inte låst
(styret kan vridas åt
vänster eller höger)
* I dessa lägen kan nyckeln dras ur
Vrid styret helt åt vänster
e OBS!
Styret får endast låsas i detta
läge!
OFF* Tändning och ljus från,
styrlåset låst
I* Parkeringsljuset tänt,
styrlåset låst
L Anvisning:
Låt inte parkeringsljuset vara
tänt för länge. Batteriet kan
urladdas!
10R13bks4.book Seite 9 Montag, 22. September 2003 4:02 16
Page 12 of 88
11
10
Översikt och handhavandeVägmätare/trippmätareMätaren 1 fungerar både som
vägmätare och trippmätare.
För att växla mellan vägmäta- ren och trippmätaren: Tryck
kort en gång på knappen 2.
Återställning av trippmätare,
när trippmätaren visas: Tryck
på knappen 2 tills indike-
ringen ändras till noll.
KlockaKlockan 3 räknar endast uppåt
vid inställning, timmar och
minuter kan ställas in var för sig. Koppla till tändningen
Inställning av timmar:
Tryck kort på knappen
4,
klockan ställs fram en timme
Håll knappen 4 intryckt, tim-
marna ändras löpande
Inställning av minuter:
Tryck kort på knappen 5,
klockan ställs fram en minut.
Håll knappen 5 intryckt, minu-
terna ändras löpande.
L Anvisning:
Ju längre du håller knappen 4
eller 5 intryckt, desto snabbare
sker inställningen.
Vägmätare/klocka
12345
10R13bks4.book Seite 10 Montag, 22. September 2003 4:02 16
Page 13 of 88
111
11
Översikt och handhavande
VarningsblinkerEU
Varningsblinker
L Anvisning:
När tändningen är frånkopplad
kan varningsblinkern inte tän-
das.
Låt inte varningsblinkern vara
tänd för länge.
Batteriet kan urladdas!
Tillkoppling av
varningsblinker:
Koppla till tändningen
Slå till varningsblinker- kontakten 1
– Varningsblinkern blinkar
– Kontrollampan i kontakten blinkar! Koppla från tändningen
– Varningsblinkern fortsätter att
blinka
Frånkoppling av
varningsblinker:
Slå från varningsblinker-kontakten 1
– Varningsblinkern kopplas från
– Kontrollampan i kontakten slocknar!
EUExtrautrustning
1
10R13bks4.book Seite 11 Montag, 22. September 2003 4:02 16
Page 14 of 88
11
12
Översikt och handhavande

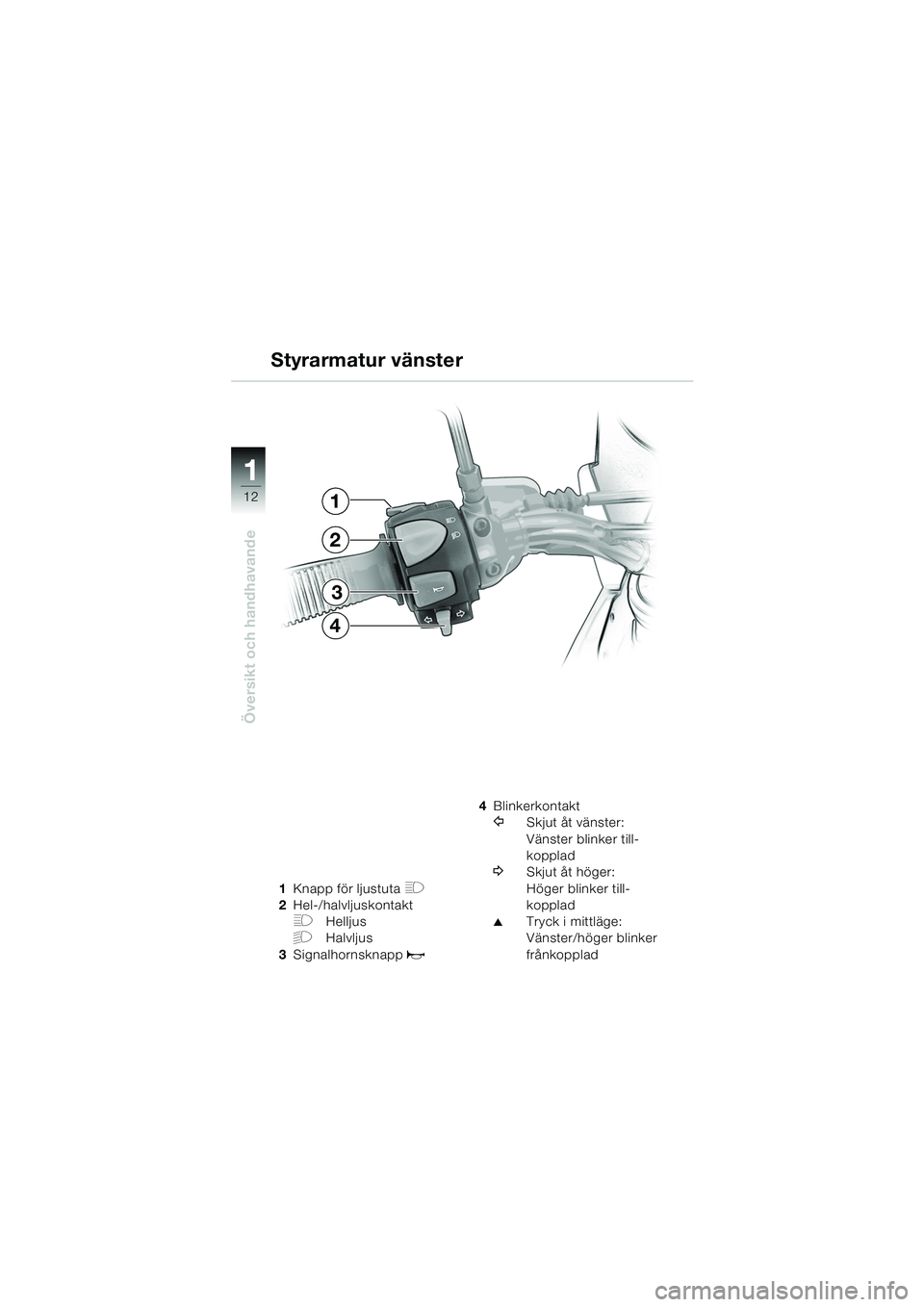

1Knapp för ljustuta H
2Hel-/halvljuskontakt
FHelljus
GHalvljus
3 Signalhornsknapp
z
4Blinkerkontakt
YSkjut åt vänster:
Vänster blinker till-
kopplad
WSkjut åt höger:
Höger blinker till-
kopplad
▲Tryck i mittläge:
Vänster/höger blinker
frånkopplad
Styrarmatur vänster
1
2
3
4
10R13bks4.book Seite 12 Montag, 22. September 2003 4:02 16
Page 15 of 88
111
13
Översikt och handhavande
5
7
6

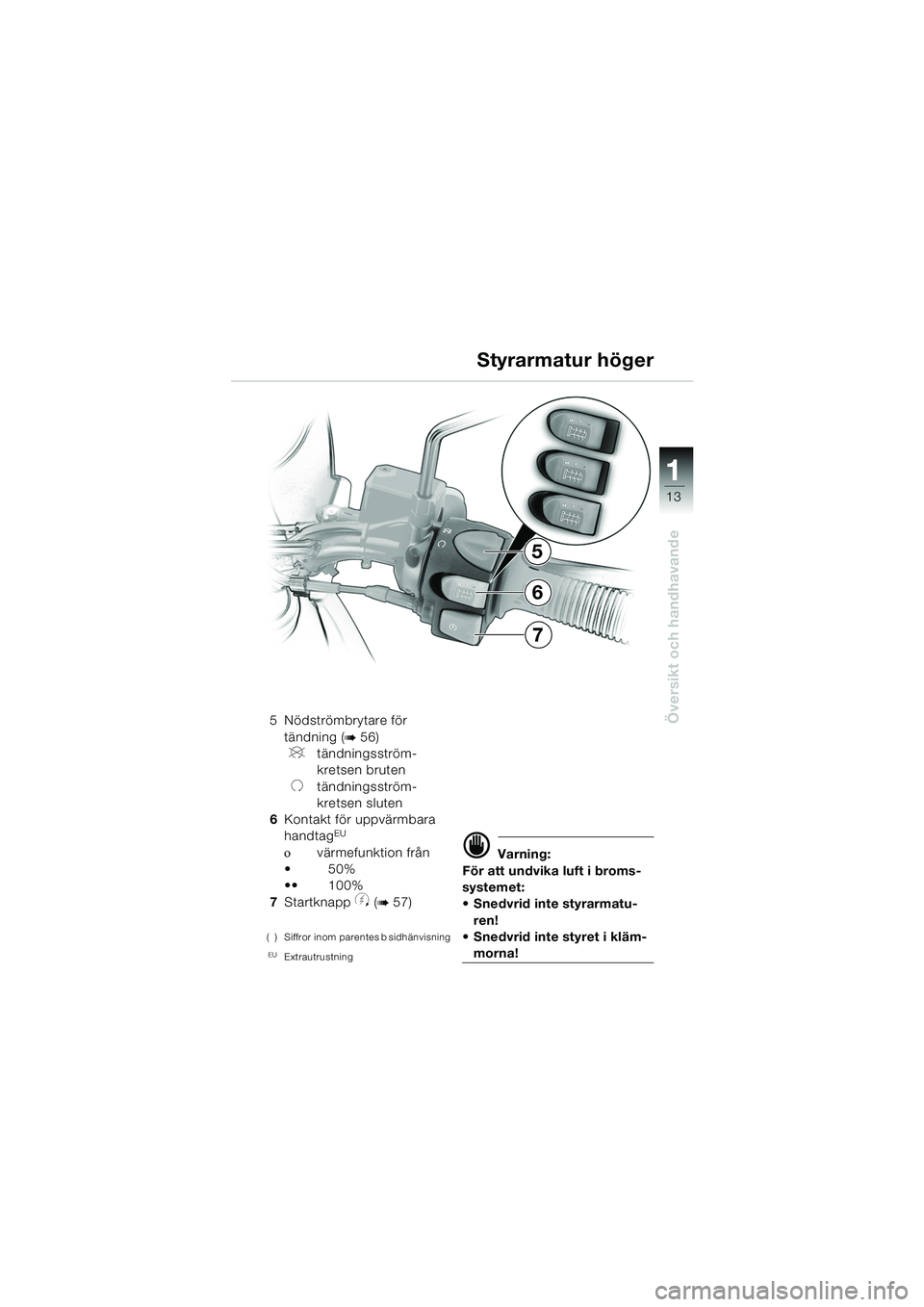

5 Nödströmbrytare för tändning (
b56)
Vtändningsström-
kretsen bruten
Utändningsström-
kretsen sluten
6 Kontakt för uppvärmbara
handtag
EU
οvärmefunktion från
50%
100%
7 Startknapp
y (b57)
( ) Siffror inom parentes b sidhänvisning
EUExtrautrustning
d Varning:
För att undvika luft i broms-
systemet:
Snedvrid inte styrarmatu- ren!
Snedvrid inte styret i kläm-
morna!
Styrarmatur höger
10R13bks4.book Seite 13 Montag, 22. September 2003 4:02 16
Page 16 of 88
11
14
Översikt och handhavande

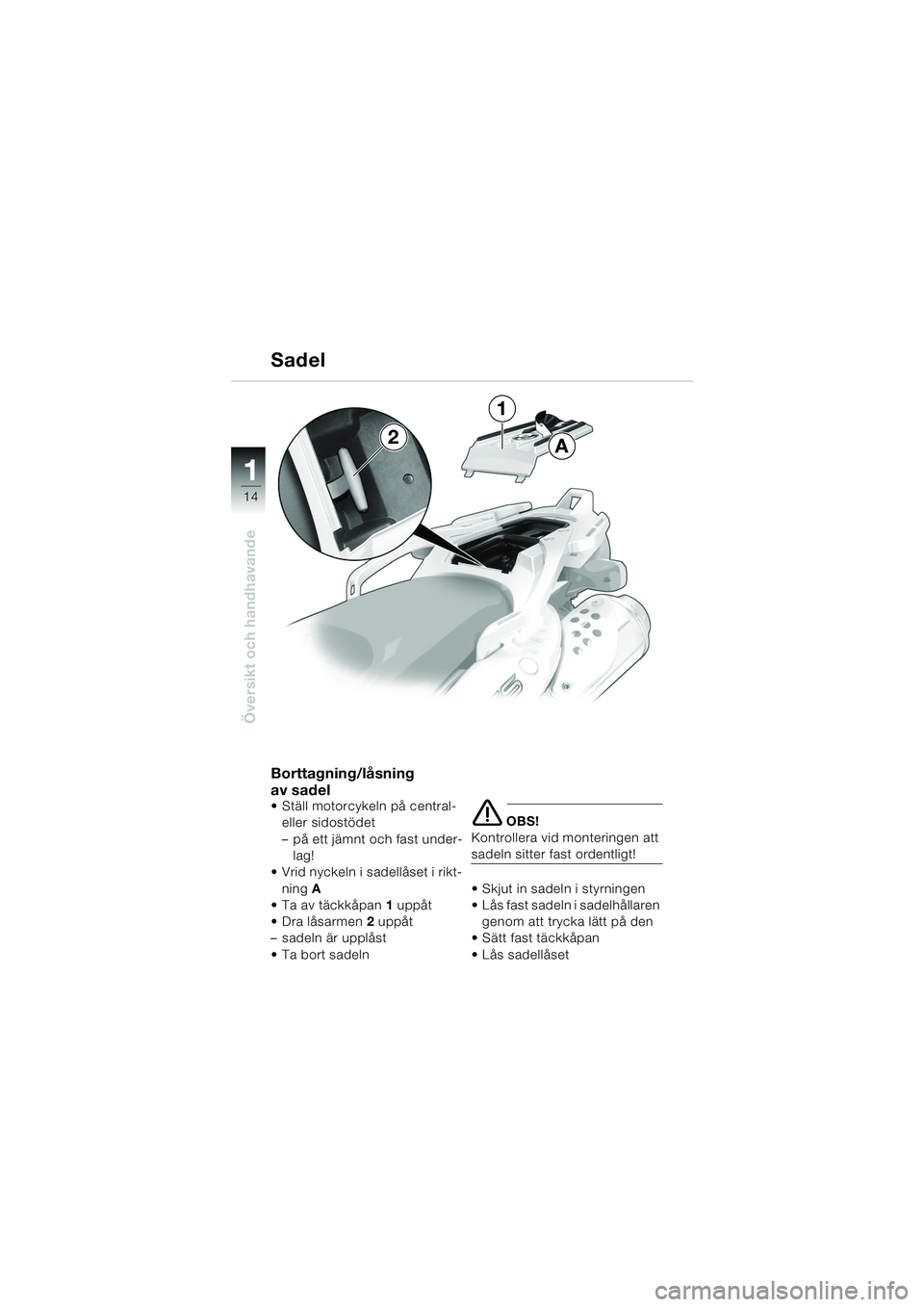

Borttagning/låsning
av sadel
Ställ motorcykeln på central- eller sidostödet
– på ett jämnt och fast under-
lag!
Vrid nyckeln i sadellåset i rikt-
ning A
Ta av täckkåpan 1 uppåt
Dra låsarmen 2 uppåt
– sadeln är upplåst
Ta bort sadelne OBS!
Kontrollera vid monteringen att
sadeln sitter fast ordentligt!
Skjut in sadeln i styrningen
Lås fast sadeln i sadelhållaren genom att trycka lätt på den
Sätt fast täckkåpan
Lås sadellåset
Sadel
A
1
2
10R13bks4.book Seite 14 Montag, 22. September 2003 4:02 16
Page 17 of 88
111
15
Översikt och handhavanded Varning:
Kontrollera att topboxen är
ordentligt monterad, om
motorcykeln har vält omkull!
Topboxen får lastas med max
5kg!
Med topboxen rekommende-
ras en hastighetsbegränsning
på 130 km/h!
Öppning av topbox Vrid nyckeln i topboxlåset i
riktning A
Fäll upp låsanordningen 2 tills
topboxlocket öppnas
Stängning av topbox Vrid nyckeln i topboxlåset i riktning A
Tryck ned topboxlocket
Haka i bygeln 1 och tryck
låsanordningen 2 nedåt
Lås och dra ur nyckeln
ET Extra tillbehör
TopboxET
A
2
1
10R13bks4.book Seite 15 Montag, 22. September 2003 4:02 16
Page 18 of 88
11
16
Översikt och handhavande
A
32

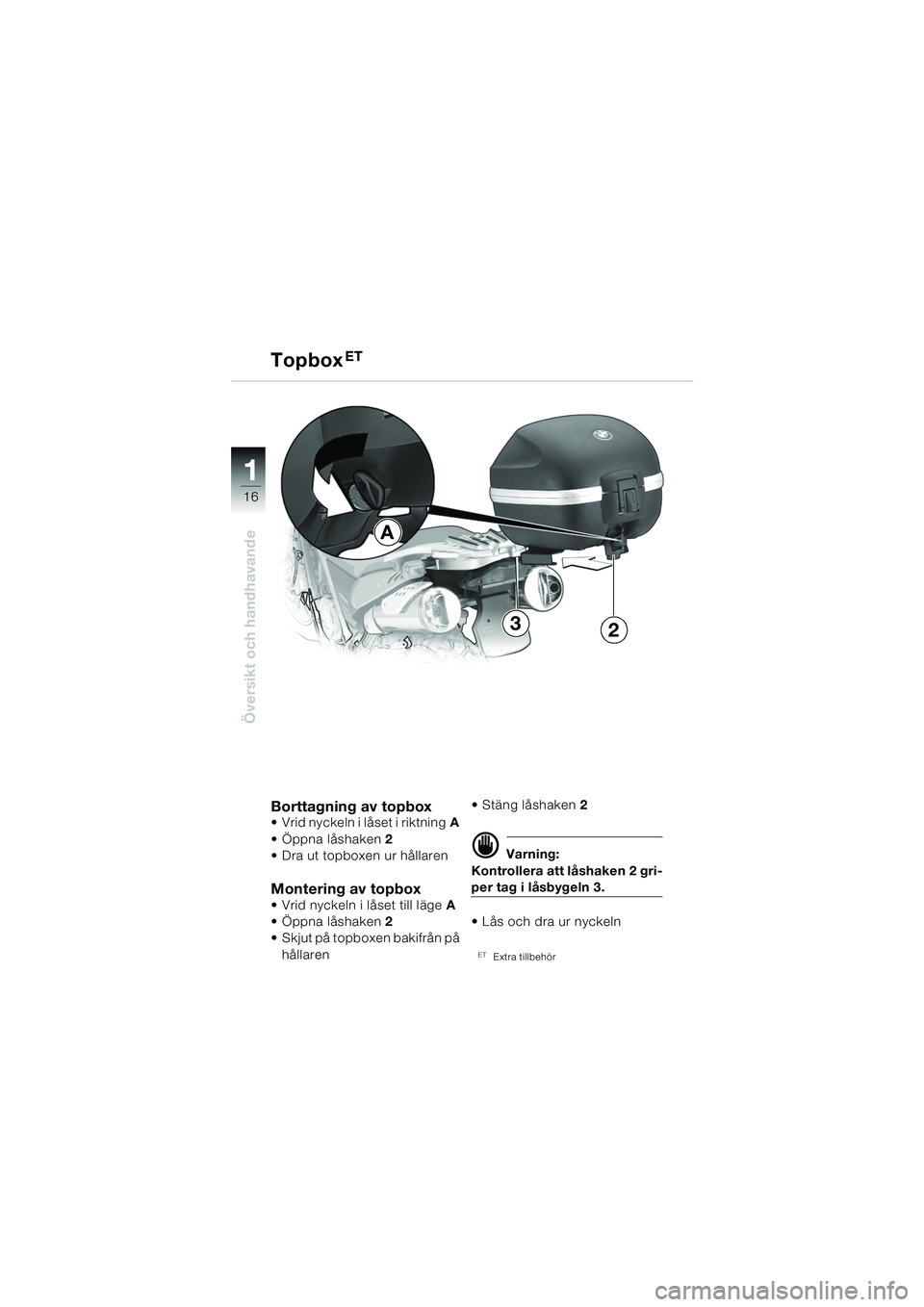

Borttagning av topbox Vrid nyckeln i låset i riktningA
Öppna låshaken 2
Dra ut topboxen ur hållaren
Montering av topbox Vrid nyckeln i låset till läge A
Öppna låshaken 2
Skjut på topboxen bakifrån på
hållaren Stäng låshaken
2
d Varning:
Kontrollera att låshaken 2 gri-
per tag i låsbygeln 3.
Lås och dra ur nyckeln
ET Extra tillbehör
TopboxET
10R13bks4.book Seite 16 Montag, 22. September 2003 4:02 16
Page 19 of 88
111
17
Översikt och handhavande
34
1
2
A
d Varning:
Kontrollera att packväskorna
är ordentligt monterade, om
motorcykeln har vält omkull!
Packväskorna får lastas med
max 5 kg vardera!
Med packväskorna rekom-
menderas en hastighetsbe-
gränsning på 130 km/h!
Öppning av packväska• Vrid nyckeln i låset till läge A Lås upp genom att trycka på
låsknappen 1 i pilens riktning
Håll låsknappen 1 intryckt och
fäll upp bärhandtaget 2
– Vippknappen 3 och
armen 4 kan kommas åt
Tryck på vippknappen 3 på
den räfflade ytan
Håll vippknappen intryckt och
öppna väsklocketET Extra tillbehör
PackväskorET
10r1301s4.fm Seite 17 Dienstag, 30. September 2003 2:50 14
Page 20 of 88
11
18
Översikt och handhavande
PackväskorET
Stängning av packväska
e OBS!
Kontrollera att väskans lås är i
läge A innan du fäller ned bär-
handtaget 1!
Annars finns det en risk för att
låsarmen går av! Vrid nyckeln i låset till läge
A
Fäll upp locket och tryck till det, tills det hörs att de båda
låshakarna 2 griper tag.
Fäll ner bärhandtaget 1
Lås och dra ur nyckelnET Extra tillbehör
A
1
2
