BMW MOTORRAD F 650 GS DAKAR 2003 Instruktionsbok (in Swedish)
Manufacturer: BMW MOTORRAD, Model Year: 2003, Model line: F 650 GS DAKAR, Model: BMW MOTORRAD F 650 GS DAKAR 2003Pages: 88, PDF Size: 6.96 MB
Page 21 of 88
111
19
Översikt och handhavande
B
2
3
1
A
B
A
Ändring av väskvolymen Öppna väskan och töm den helt
Haka ur de fyra låsbyglarna 3
och vrid dem till läge A
Tryck låsbyglarna 3 i pilens
riktning
– Låsarmarna 2 låses upp,
läge B
ET Extra tillbehör
Dra eller tryck ut väskramen 1
till ändläge (stor eller liten
volym)
Förskjut de fyra blockerings-
armarna 2 på längden och lås
dem
Haka i låsbyglarna 3
PackväskorET
10R13bks4.book Seite 19 Montag, 22. September 2003 4:02 16
Page 22 of 88
11
20
Översikt och handhavande
PackväskorET
Borttagning av
packväskor
• Vrid nyckeln i låset till läge A
Lås upp genom att trycka på
låsknappen 1 i pilens riktning
ET Extra tillbehör
Håll låsknappen 1 intryckt och
fäll upp bärhandtaget 2
– Vippknappen 3 och
armen 4 kan kommas åt
Dra armen 4 uppåt, fixerings-
spaken 5 snäpper upp
Dra upp fixeringsspaken 5 till
ändläge
Lyft ut väskan i bärhandtaget
ur hållaren
3
4
5
A
1
2
10r1301s4.fm Seite 20 Dienstag, 30. September 2003 2:51 14

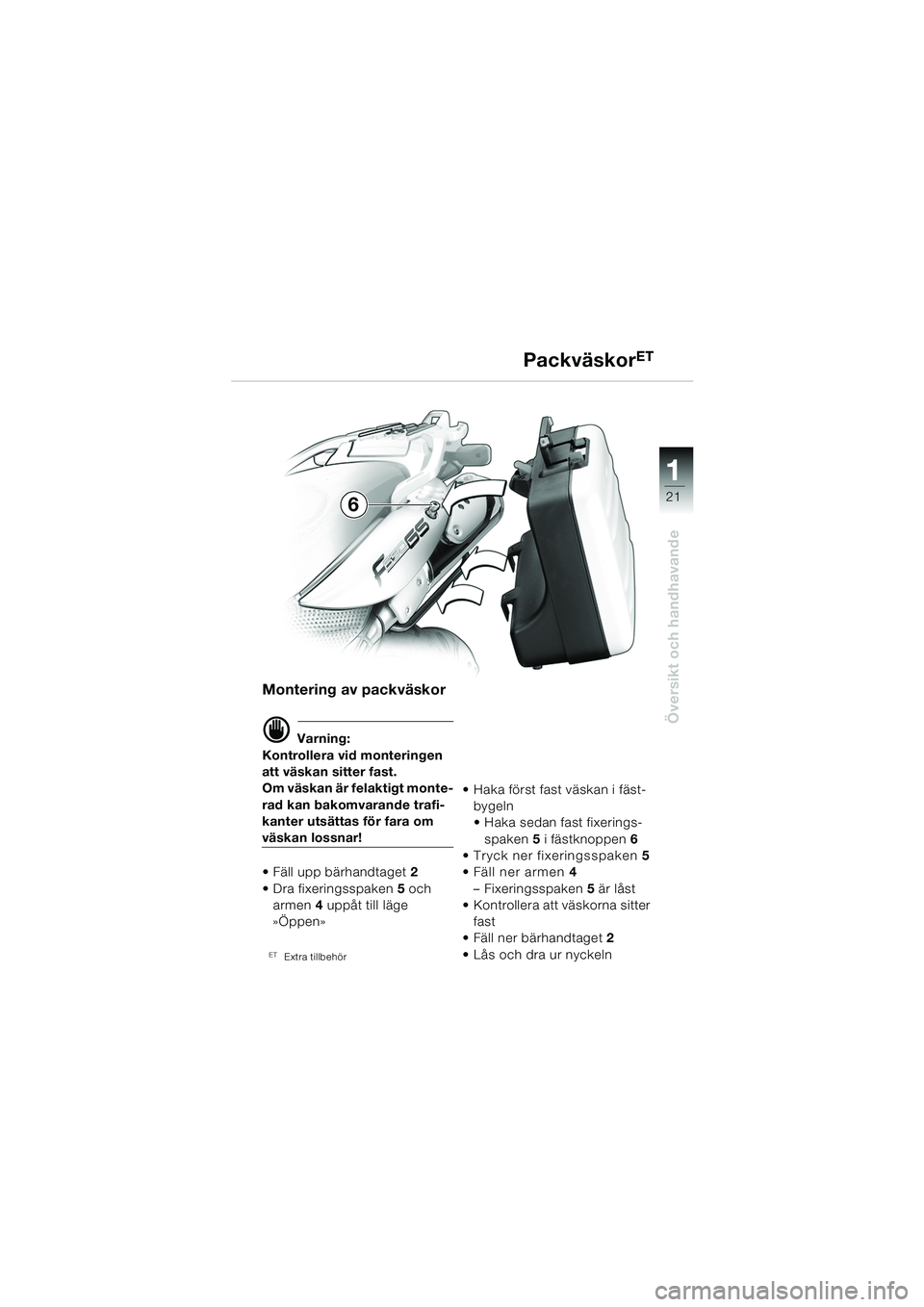

Page 23 of 88
111
21
Översikt och handhavande
PackväskorET
Montering av packväskor
d Varning:
Kontrollera vid monteringen
att väskan sitter fast.
Om väskan är felaktigt monte-
rad kan bakomvarande trafi-
kanter utsättas för fara om
väskan lossnar!
• Fäll upp bärhandtaget 2
Dra fixeringsspaken 5 och
armen 4 uppåt till läge
»Öppen»
ET Extra tillbehör
Haka först fast väskan i fäst- bygeln
Haka sedan fast fixerings-spaken 5 i fästknoppen 6
Tryck ner fixeringsspaken 5
Fäll ner armen 4
– Fixeringsspaken 5 är låst
Kontrollera att väskorna sitter
fast
Fäll ner bärhandtaget 2
Lås och dra ur nyckeln
6
10r1301s4.fm Seite 21 Dienstag, 30. September 2003 2:51 14
Page 24 of 88
22
Säkerhetskontroll
2
Säkerhetskontroll med
hjälp av checklistan – före
varje körning
Var noga med säkerhetskon-
trollen. Eventuella underhållsar-
beten på motorcykeln kan du
själv göra före körningen
(
b servicemanualen) eller låta
utföra hos din BMW-verkstad.
Du kan då vara säker på att din
motorcykel är helt trafiksäker.
Förutsättning för din egen och
andras säkerhet är att din
motorcykel är i tekniskt gott
skick.
Checklista
10R13bks4.book Seite 22 Montag, 22. September 2003 4:02 16

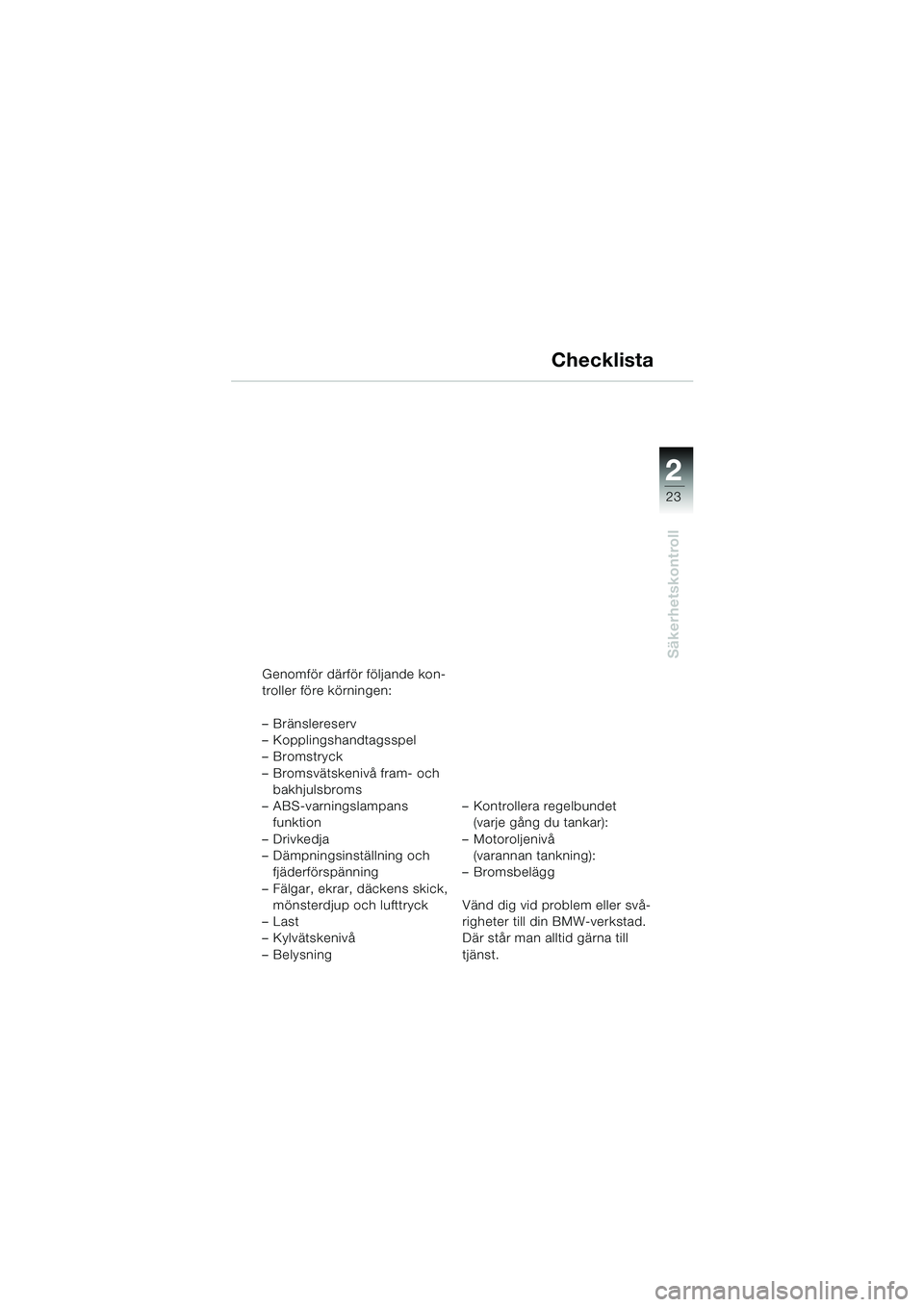

Page 25 of 88
1
23
Säkerhetskontroll
2
Checklista
Genomför därför följande kon-
troller före körningen:
– Bränslereserv
– Kopplingshandtagsspel
–Bromstryck
– Bromsvätskenivå fram- och bakhjulsbroms
– ABS-varningslampans funktion
–Drivkedja
– Dämpningsinställning och fjäderförspänning
– Fälgar, ekrar, däckens skick, mönsterdjup och lufttryck
–Last
– Kylvätskenivå
– Belysning – Kontrollera regelbundet
(varje gång du tankar):
– Motoroljenivå (varannan tankning):
–Bromsbelägg
Vänd dig vid problem eller svå-
righeter till din BMW-verkstad.
Där står man alltid gärna till
tjänst.
10R13bks4.book Seite 23 Montag, 22. September 2003 4:02 16

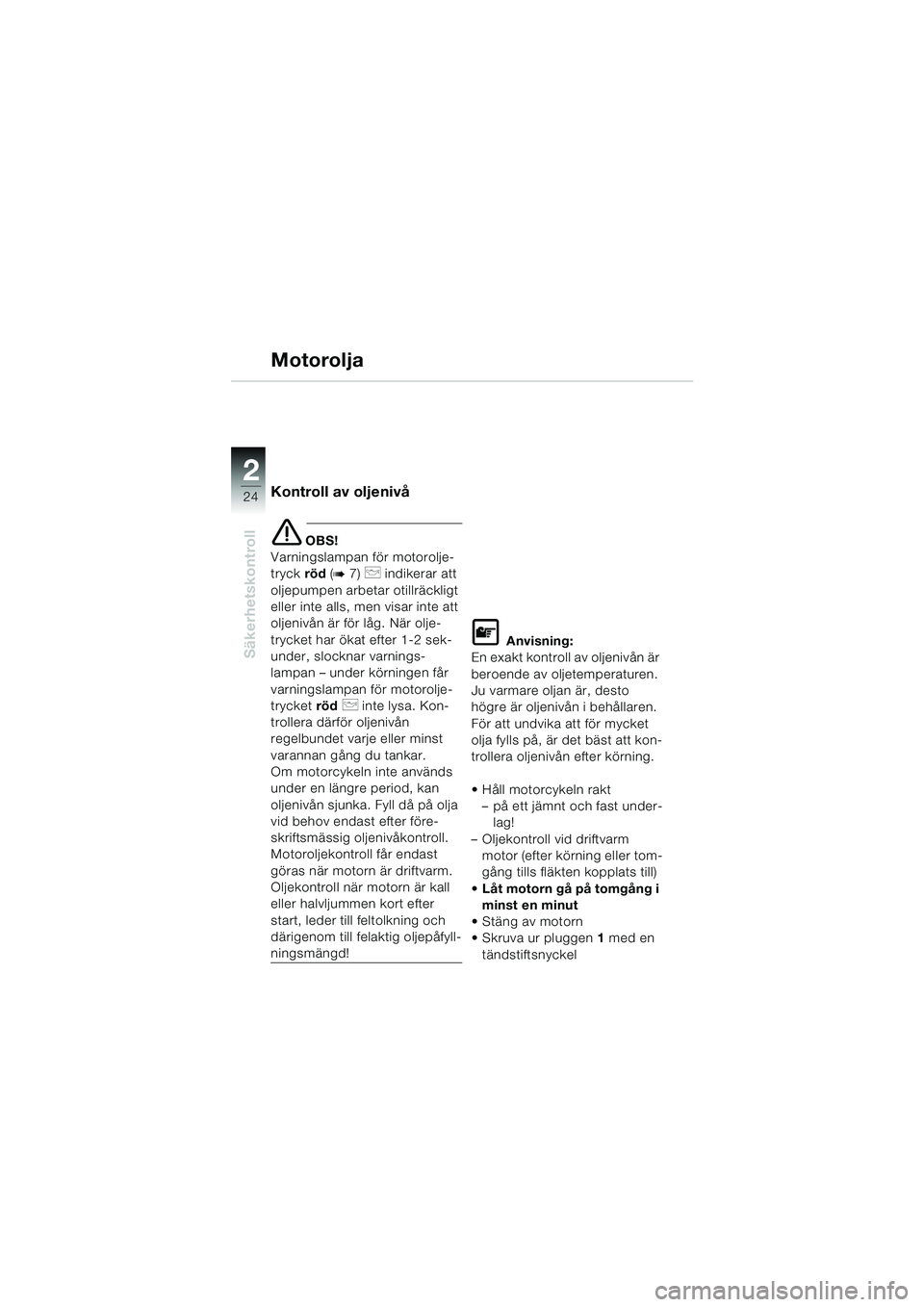

Page 26 of 88
24
Säkerhetskontroll
2
Motorolja
Kontroll av oljenivå
e OBS!
Varningslampan för motorolje-
tryck röd (
b7) p indikerar att
oljepumpen arbetar otillräckligt
eller inte alls, men visar inte att
oljenivån är för låg. När olje-
trycket har ökat efter 1-2 sek-
under, slocknar varnings-
lampan – under körningen får
varningslampan för motorolje-
trycket röd
p inte lysa. Kon-
trollera därför oljenivån
regelbundet varje eller minst
varannan gång du tankar.
Om motorcykeln inte används
under en längre period, kan
oljenivån sjunka. Fyll då på olja
vid behov endast efter före-
skriftsmässig oljenivåkontroll.
Motoroljekontroll får endast
göras när motorn är driftvarm.
Oljekontroll när motorn är kall
eller halvljummen kort efter
start, leder till feltolkning och
därigenom till felaktig oljepåfyll-
ningsmängd!
L Anvisning:
En exakt kontroll av oljenivån är
beroende av oljetemperaturen.
Ju varmare oljan är, desto
högre är oljenivån i behållaren.
För att undvika att för mycket
olja fylls på, är det bäst att kon-
trollera oljenivån efter körning.
Håll motorcykeln rakt
– på ett jämnt och fast under-lag!
– Oljekontroll vid driftvarm motor (efter körning eller tom-
gång tills fläkten kopplats till)
Låt motorn gå på tomgång i minst en minut
Stäng av motorn
Skruva ur pluggen 1 med en
tändstiftsnyckel
10R13bks4.book Seite 24 Montag, 22. September 2003 4:02 16

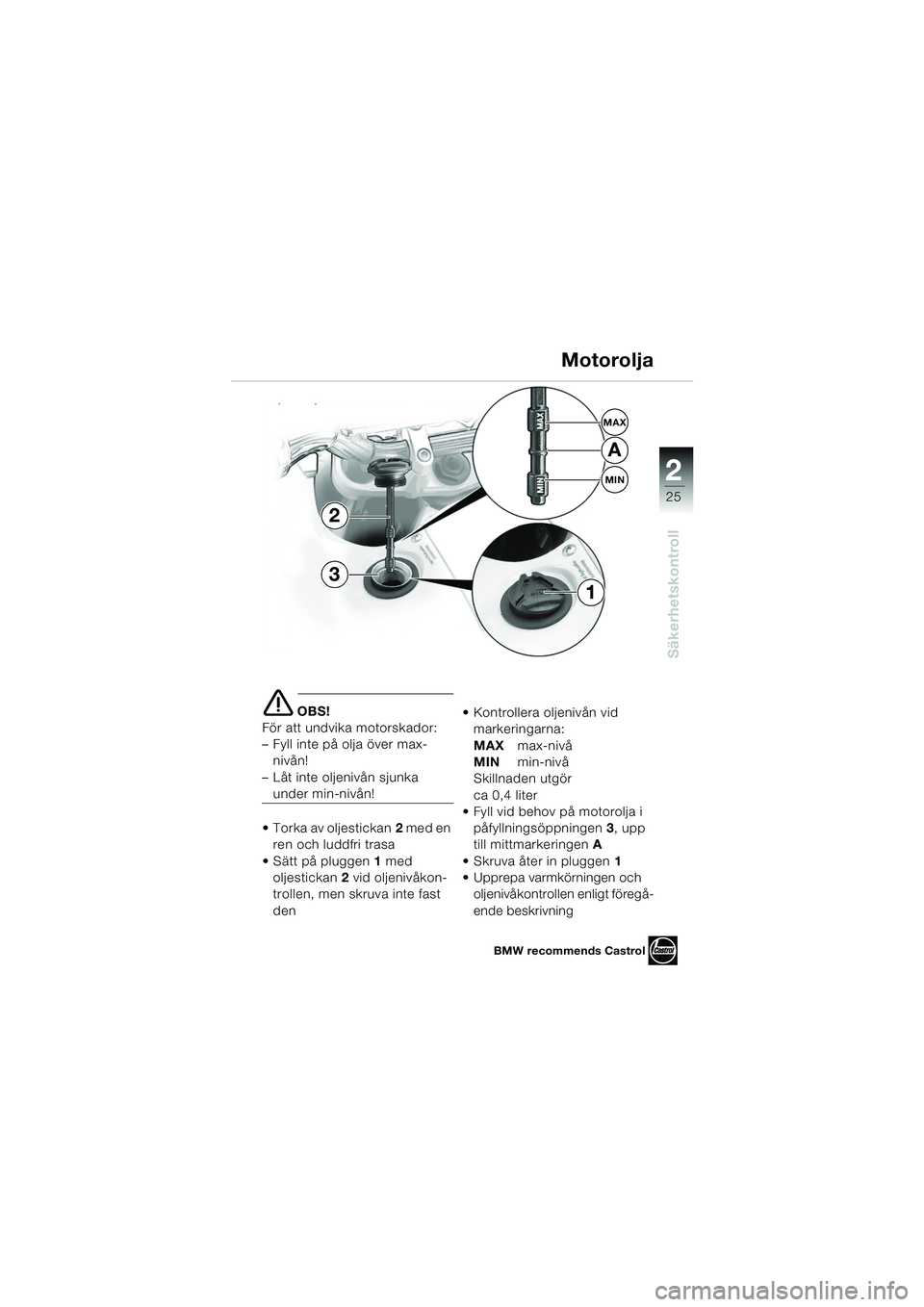

Page 27 of 88
1
25
Säkerhetskontroll
2
e OBS!
För att undvika motorskador:
– Fyll inte på olja över max- nivån!
– Låt inte oljenivån sjunka
under min-nivån!
Torka av oljestickan 2 med en
ren och luddfri trasa
Sätt på pluggen 1 med
oljestickan 2 vid oljenivåkon-
trollen, men skruva inte fast
den Kontrollera oljenivån vid
markeringarna:
MAX max-nivå
MIN min-nivå
Skillnaden utgör
ca 0,4 liter
Fyll vid behov på motorolja i
påfyllningsöppningen 3, upp
till mittmarkeringen A
Skruva åter in pluggen 1
Upprepa varmkörningen och oljenivåkontrollen enligt föregå-
ende beskrivning
1
Motorolja
MAX
A
MIN
BMW recommends Castrol
2
3
10R13bks4.book Seite 25 Montag, 22. September 2003 4:02 16
Page 28 of 88
26
Säkerhetskontroll
2
Tankning
d Varning:
Bensin är brandfarligt och
explosivt! Öppen eld och rök-
ning är förbjudet vid allt
arbete i närheten av bränsle-
tanken.
Bensin utvidgas vid värme
och solstrålning. Tanka därför
endast upp till påfyllningsrö-
rets underkant.
e OBS!
Blyad bensin förstör katalysa-
torn!
Kör inte bränsletanken tom,
annars kan motorn resp kataly-
satorn skadas.
Torka genast bort ev bränsle på
plastdetaljer.
Bränsle
10R13bks4.book Seite 26 Montag, 22. September 2003 4:02 16

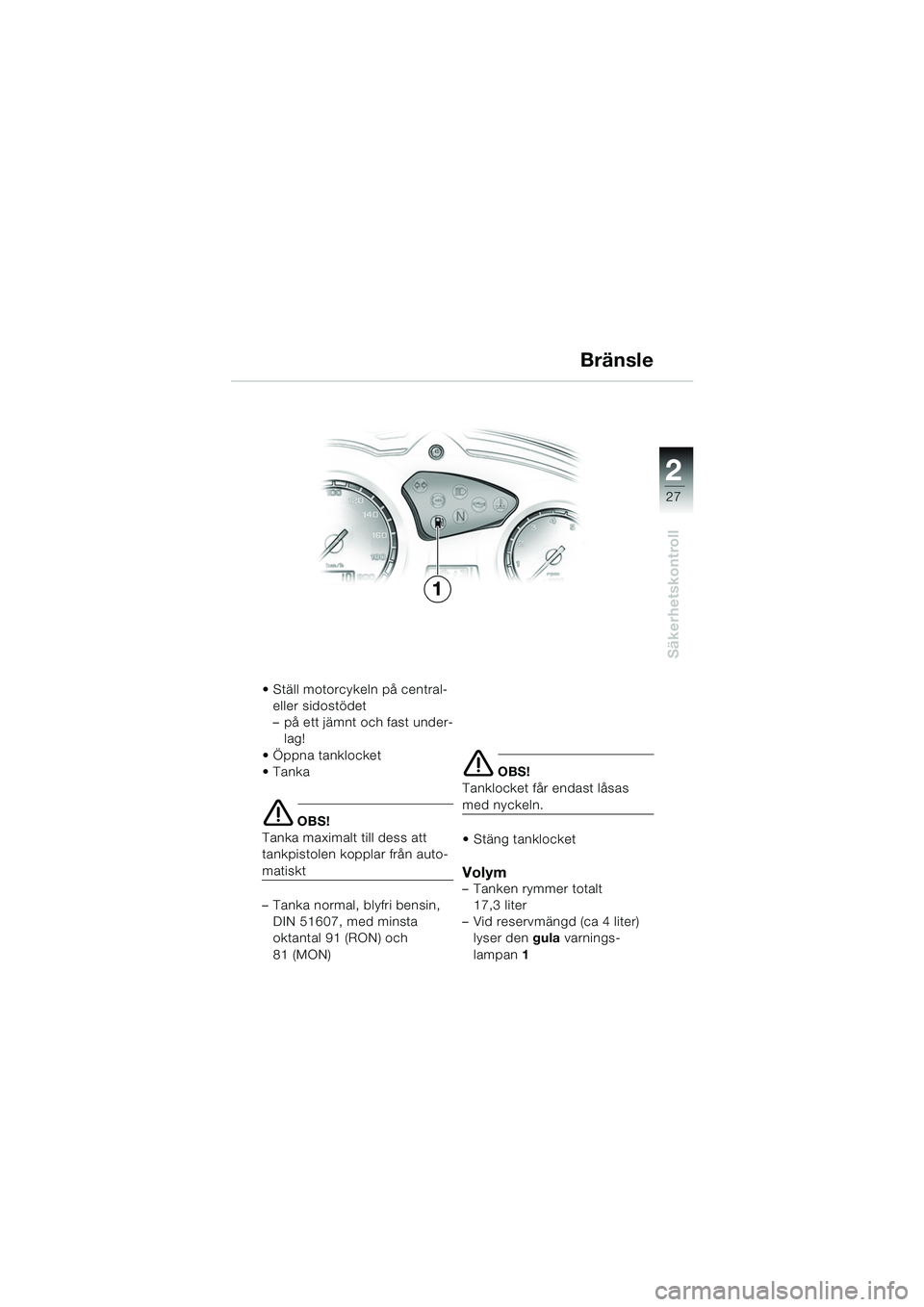

Page 29 of 88
1
27
Säkerhetskontroll
2
Ställ motorcykeln på central- eller sidostödet
– på ett jämnt och fast under-lag!
Öppna tanklocket
Tanka
e OBS!
Tanka maximalt till dess att
tankpistolen kopplar från auto-
matiskt
– Tanka normal, blyfri bensin, DIN 51607, med minsta
oktantal 91 (RON) och
81 (MON)
e OBS!
Tanklocket får endast låsas
med nyckeln.
Stäng tanklocket
Volym– Tanken rymmer totalt 17,3 liter
– Vid reservmängd (ca 4 liter) lyser den gula varnings-
lampan 1
1 Bränsle
10R13bks4.book Seite 27 Montag, 22. September 2003 4:02 16
Page 30 of 88
28
Säkerhetskontroll
2
13
6
54
A
B
Kopplingshandtagsspel
e OBS!
Körning utan kopplingshand-
tagsspel leder till skador på
kopplingen.
Kopplingens grundinställning
görs vid stor BMW-service.
Kontroll:
Dra in handtaget tills ett mot-
stånd känns
Mät spelet
riktvärde: B = 1…2 mm Inställning:
Skjut tillbaka damasken
6
Lossa låsmuttern 4
Vrid inställningsskruven 5
motsvarande
Dra åt låsmuttern 4
Kontrollera spelet
Dra åter damasken 6 över
låsmuttern 4 och inställnings-
skruven 5
Inställning av
kopplingshandtag
Ställ in optimalt avstånd med inställningshjulet A:
–Läge 1: Minimiavstånd
–Läge 3: Maximiavstånd
Handtag
