BMW MOTORRAD G 650 XCOUNTRY 2007 Manual de instrucciones (in Spanish)

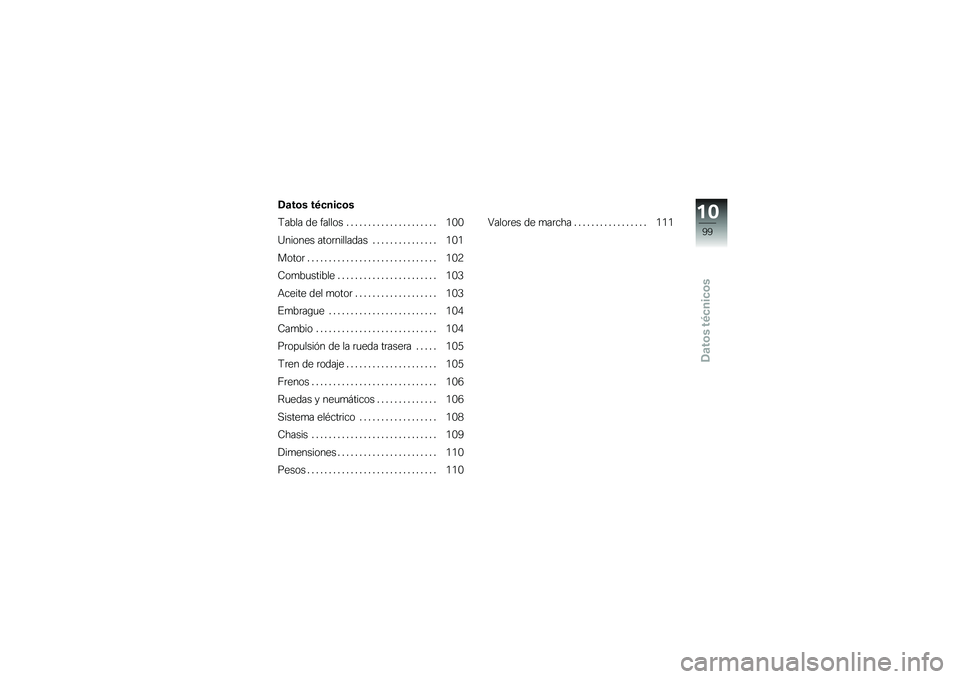

Datos técnicos
Datos técnicos
Tabla de fallos..................... 100
Uniones atornilladas ............... 101
Motor .............................. 102
Combustible . . ..................... 103
Aceite del motor ................... 103
Embrague ......................... 104
Cambio . . .......................... 104
Propulsión de la rueda trasera ..... 105
Tren de rodaje ..................... 105
Frenos . . . .......................... 106
Ruedas y neumáticos .............. 106
Sistema eléctrico . . . ............... 108
Chasis . . . .......................... 109
Dimensiones . . ..................... 110
Pesos .............................. 110 Valores de marcha .
................ 111
1099zDatos técnicos

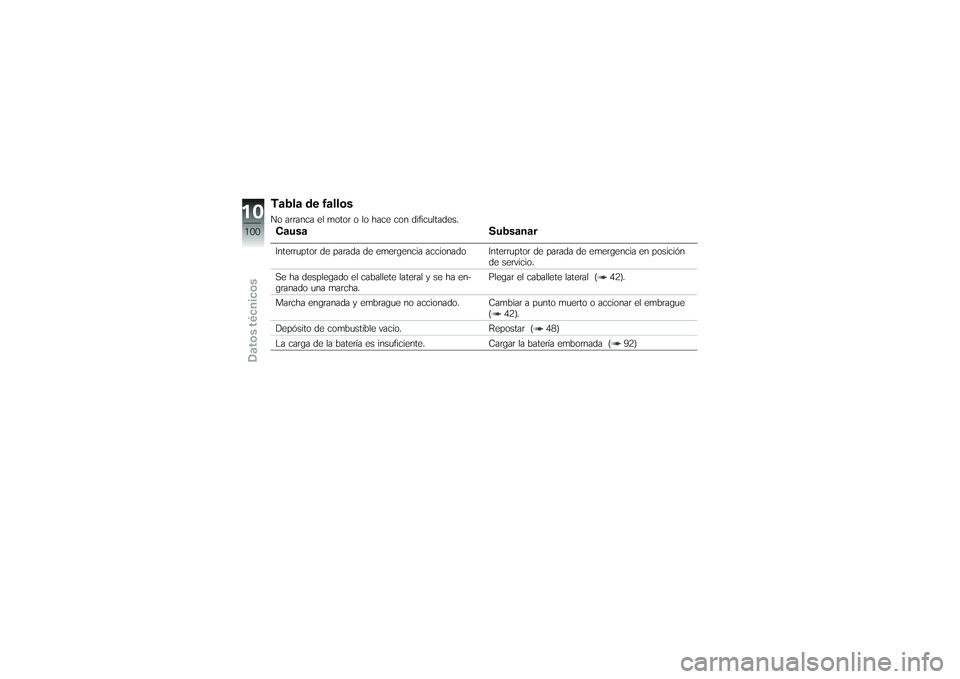

Tabla de fallosNo arranca el motor o lo hace con dificultades.CausaSubsanarInterruptor de parada de emergencia accionado Interruptor de parada de emergencia en posición
de servicio.
Se ha desplegado el caballete lateral y se ha en-
granado una marcha. Plegar el caballete lateral ( 42).
Marcha engranada y embrague no accionado. Cambiar a punto muerto o accionar el embrague ( 42).
Depósito de combustible vacío. Repostar ( 48)
La carga de la batería es insuficiente. Cargar la batería embornada ( 92)
10100zDatos técnicos

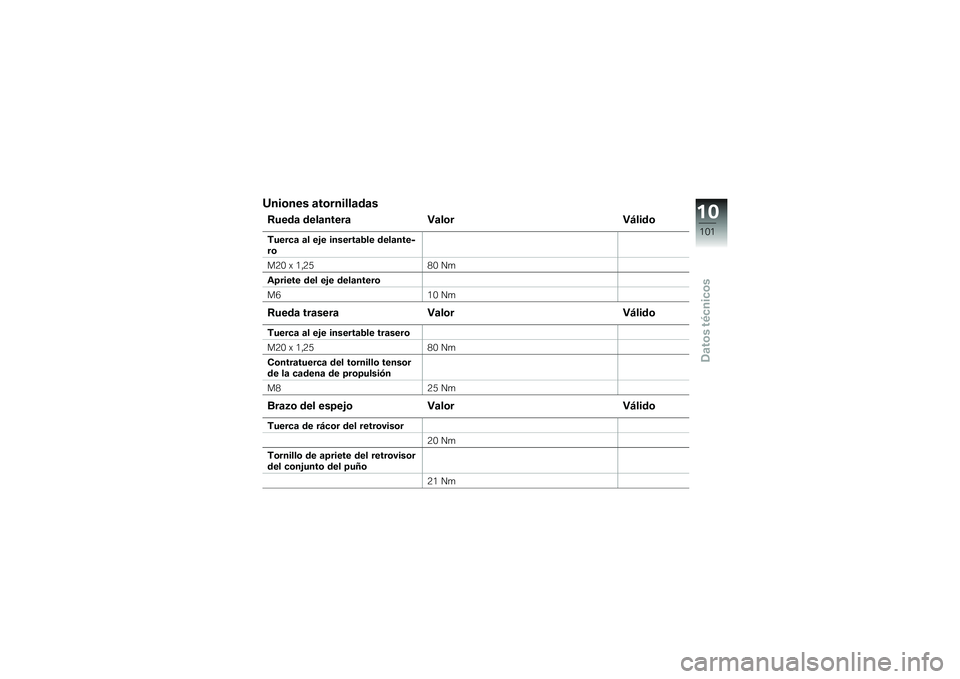

Uniones atornilladasRueda delanteraValor VálidoTuerca al eje insertable delante-
ro
M20 x 1,2580 Nm
Apriete del eje delantero
M6 10 NmRueda traseraValor VálidoTuerca al eje insertable trasero
M20 x 1,2580 Nm
Contratuerca del tornillo tensor
de la cadena de propulsión
M8 25 NmBrazo del espejoValor VálidoTuerca de rácor del retrovisor
20 Nm
Tornillo de apriete del retrovisor
del conjunto del puño 21 Nm
10101zDatos técnicos

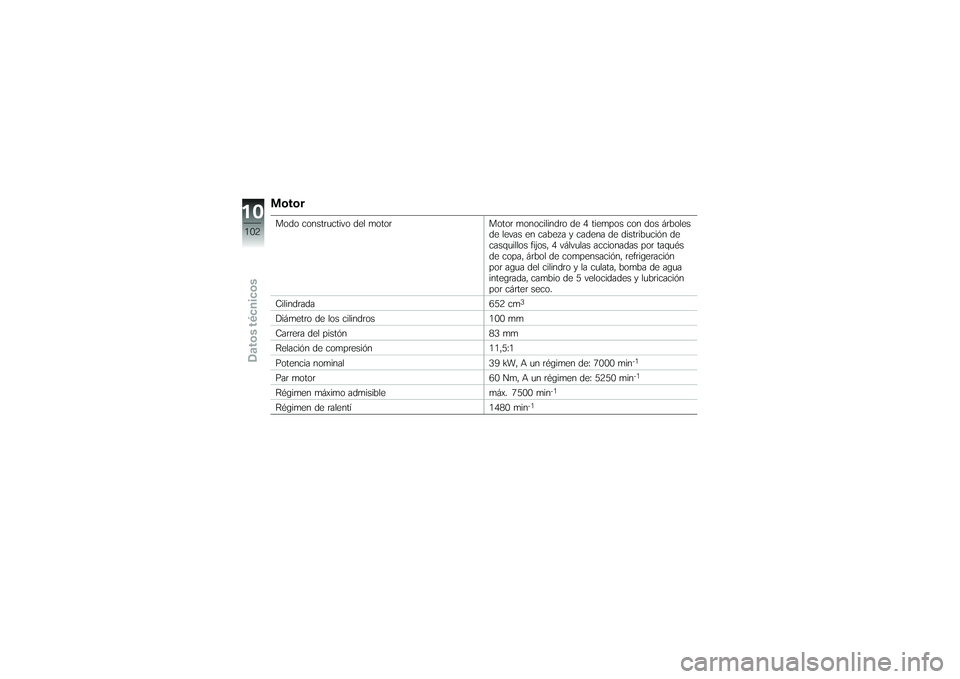

MotorModo constructivo del motorMotor monocilindro de 4 tiempos con dos árboles
de levas en cabeza y cadena de distribución de
casquillos fijos, 4 válvulas accionadas por taqués
de copa, árbol de compensación, refrigeración
por agua del cilindro y la culata, bomba de agua
integrada, cambio de 5 velocidades y lubricación
por cárter seco.
Cilindrada 652 cm
3
Diámetro de los cilindros100 mm
Carrera del pistón 83 mm
Relación de compresión 11,5:1
Potencia nominal 39 kW, A un régimen de: 7000 min
-1
Par motor 60 Nm, A un régimen de: 5250 min
-1
Régimen máximo admisible máx. 7500 min
-1
Régimen de ralentí1480 min
-1
10102zDatos técnicos

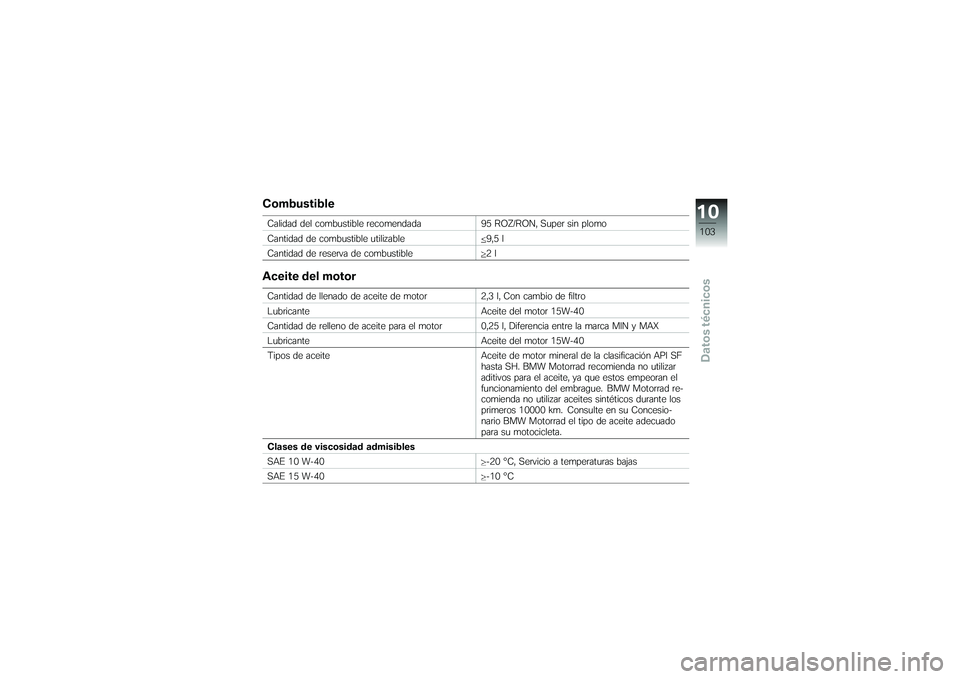

CombustibleCalidad del combustible recomendada95 ROZ/RON, Super sin plomo
Cantidad de combustible utilizable 9,5 l
Cantidad de reserva de combustible 2 lAceite del motorCantidad de llenado de aceite de motor2,3 l, Con cambio de filtro
Lubricante Aceite del motor 15W-40
Cantidad de relleno de aceite para el motor 0,25 l, Diferencia entre la marca MIN y MAX
Lubricante Aceite del motor 15W-40
Tipos de aceite Aceite de motor mineral de la clasificación API SF
hasta SH. BMW Motorrad recomienda no utilizar
aditivos para el aceite, ya que estos empeoran el
funcionamiento del embrague. BMW Motorrad re-
comienda no utilizar aceites sintéticos durante los
primeros 10000 km. Consulte en su Concesio-
nario BMW Motorrad el tipo de aceite adecuado
para su motocicleta.
Clases de viscosidad admisibles
SAE 10 W-40 -20 °C, Servicio a temperaturas bajas
SAE 15 W-40 -10 °C
10103zDatos técnicos

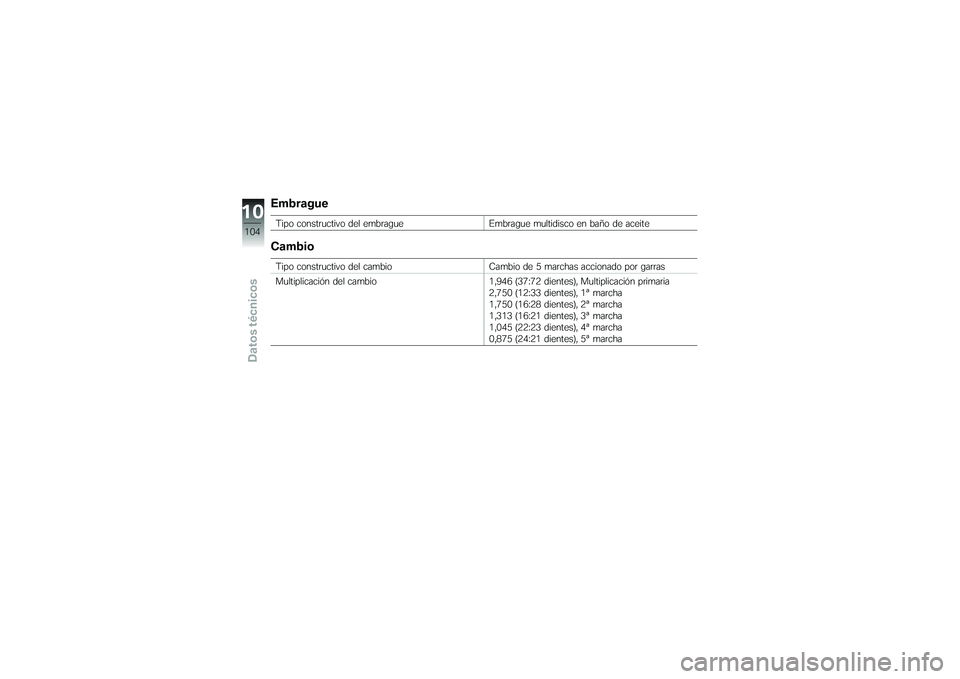

EmbragueTipo constructivo del embragueEmbrague multidisco en baño de aceiteCambioTipo constructivo del cambio Cambio de 5 marchas accionado por garras
Multiplicación del cambio 1,946 (37:72 dientes), Multiplicación primaria
2,750 (12:33 dientes), 1ª marcha
1,750 (16:28 dientes), 2ª marcha
1,313 (16:21 dientes), 3ª marcha
1,045 (22:23 dientes), 4ª marcha
0,875 (24:21 dientes), 5ª marcha
10104zDatos técnicos

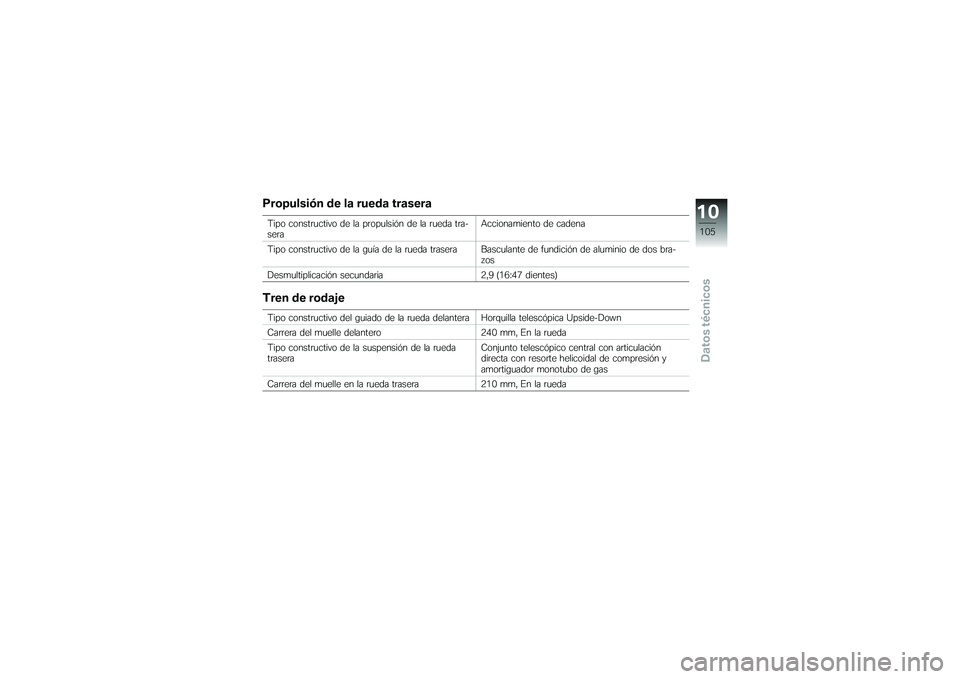

Propulsión de la rueda traseraTipo constructivo de la propulsión de la rueda tra-
seraAccionamiento de cadena
Tipo constructivo de la guía de la rueda trasera Basculante de fundición de aluminio de dos bra- zos
Desmultiplicación secundaria 2,9 (16:47 dientes)Tren de rodajeTipo constructivo del guiado de la rueda delantera Horquilla telescópica Upside-Down
Carrera del muelle delantero 240 mm, En la rueda
Tipo constructivo de la suspensión de la rueda
trasera Conjunto telescópico central con articulación
directa con resorte helicoidal de compresión y
amortiguador monotubo de gas
Carrera del muelle en la rueda trasera 210 mm, En la rueda
10105zDatos técnicos

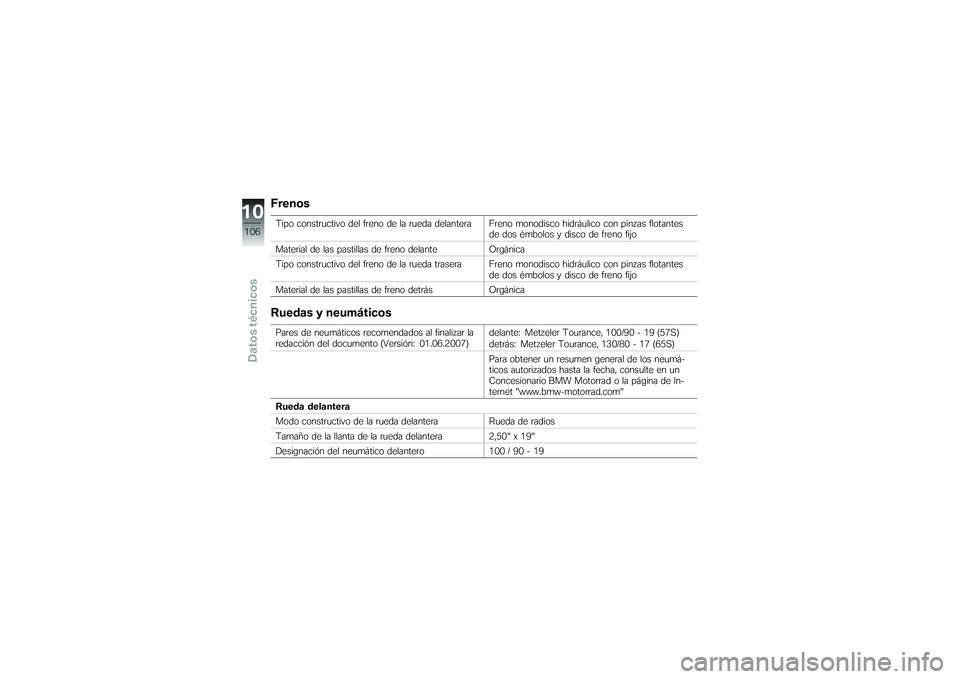

FrenosTipo constructivo del freno de la rueda delantera Freno monodisco hidráulico con pinzas flotantesde dos émbolos y disco de freno fijo
Material de las pastillas de freno delante Orgánica
Tipo constructivo del freno de la rueda trasera Freno monodisco hidráulico con pinzas flotantes de dos émbolos y disco de freno fijo
Material de las pastillas de freno detrás OrgánicaRuedas y neumáticosPares de neumáticos recomendados al finalizar la
redacción del documento (Versión: 01.06.2007)delante: Metzeler Tourance, 100/90 - 19 (57S)
detrás: Metzeler Tourance, 130/80 - 17 (65S)
Para obtener un resumen general de los neumá-
ticos autorizados hasta la fecha, consulte en un
Concesionario BMW Motorrad o la página de In-
ternet "www.bmw-motorrad.com"
Rueda delantera
Modo constructivo de la rueda delantera Rueda de radios
Tamaño de la llanta de la rueda delantera 2,50" x 19"
Designación del neumático delantero 100 / 90 - 19
10106zDatos técnicos

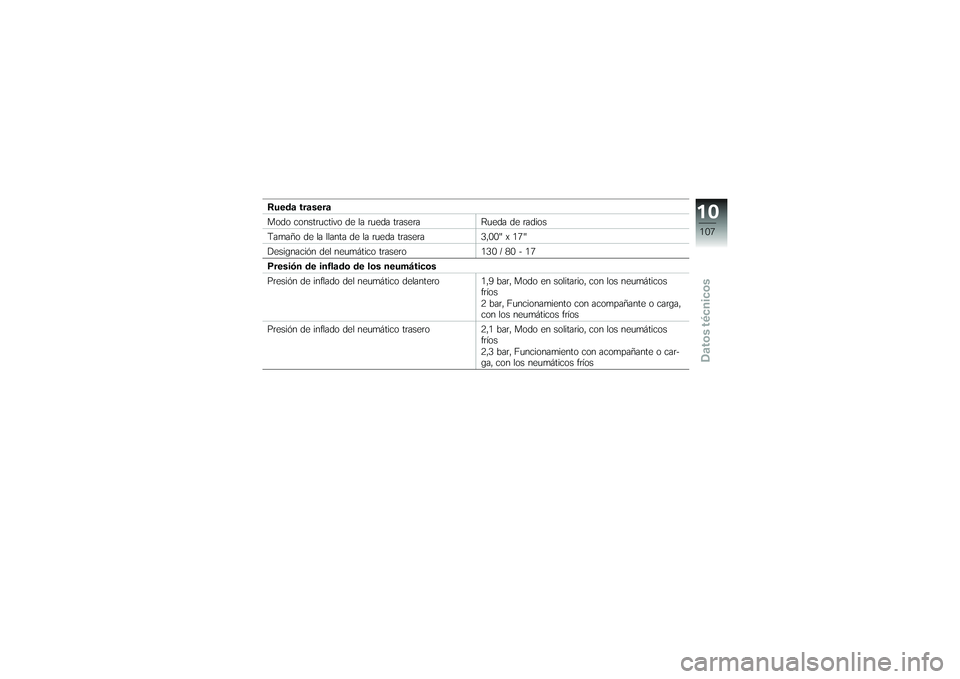

Rueda trasera
Modo constructivo de la rueda traseraRueda de radios
Tamaño de la llanta de la rueda trasera 3,00" x 17"
Designación del neumático trasero 130 / 80 - 17
Presión de inflado de los neumáticos
Presión de inflado del neumático delantero 1,9 bar, Modo en solitario, con los neumáticos fríos
2 bar, Funcionamiento con acompañante o carga,
con los neumáticos fríos
Presión de inflado del neumático trasero 2,1 bar, Modo en solitario, con los neumáticos
fríos
2,3 bar, Funcionamiento con acompañante o car-
ga, con los neumáticos fríos
10107zDatos técnicos

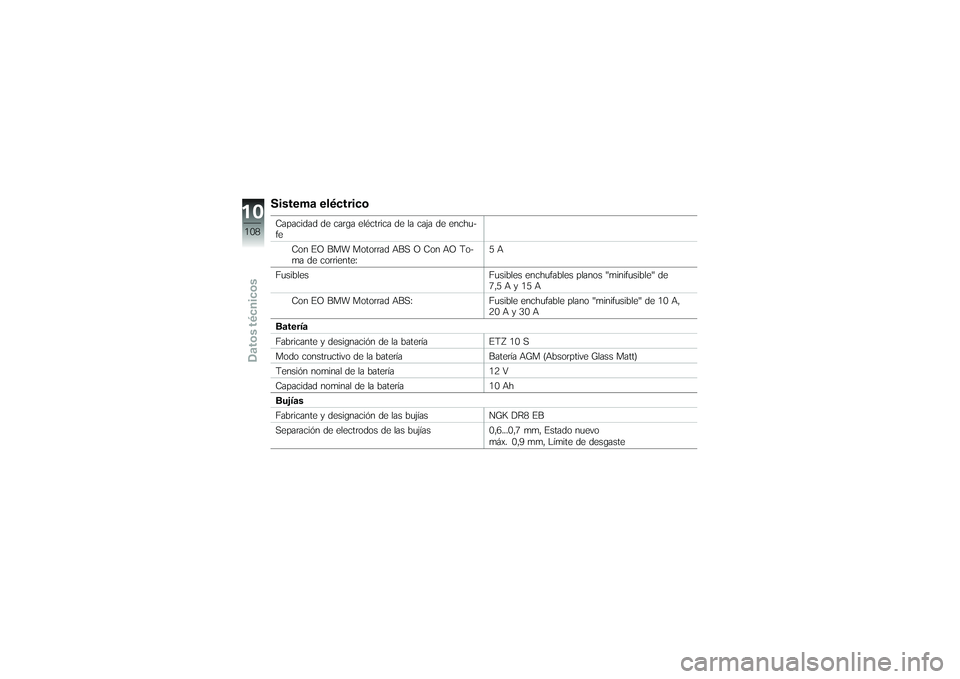

Sistema eléctricoCapacidad de carga eléctrica de la caja de enchu-
feCon EO BMW Motorrad ABS O Con AO To-
ma de corriente: 5A
Fusibles Fusibles enchufables planos "minifusible" de
7,5 A y 15 A
Con EO BMW Motorrad ABS: Fusible enchufable plano "minifusible" de 10 A,
20 A y 30 A
Batería
Fabricante y designación de la batería ETZ 10 S
Modo constructivo de la batería Batería AGM (Absorptive Glass Matt)
Tensión nominal de la batería 12 V
Capacidad nominal de la batería 10 Ah
Bujías
Fabricante y designación de las bujías NGK DR8 EB
Separación de electrodos de las bujías 0,6...0,7 mm, Estado nuevo
máx. 0,9 mm, Límite de desgaste
10108zDatos técnicos
