BMW MOTORRAD G650 XMOTO 2007 Livret de bord (in French)

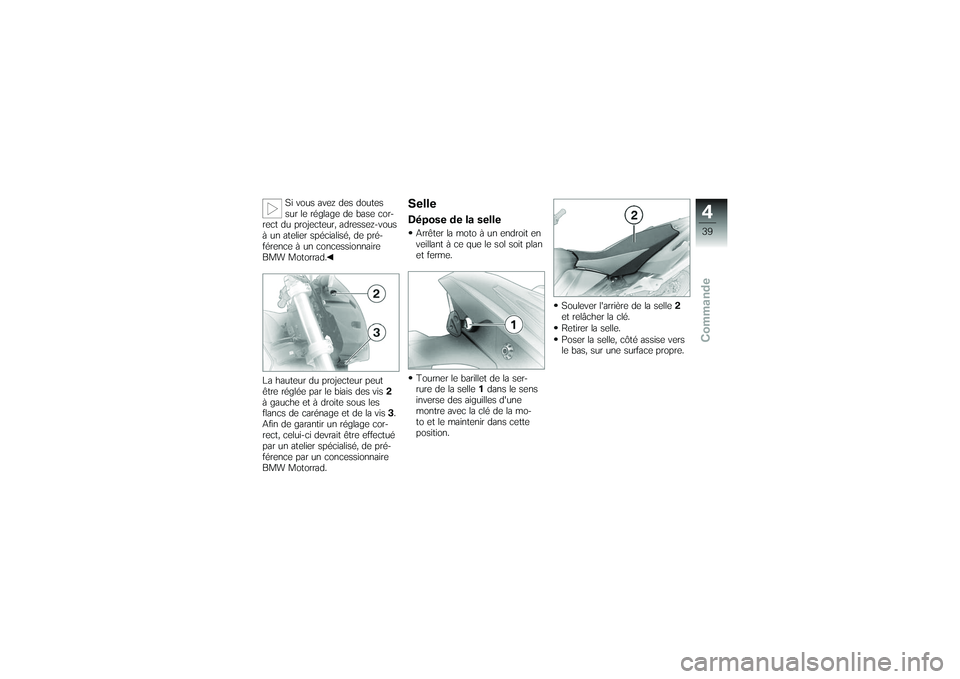

Si vous avez des doutes
sur le réglage de base cor-
rect du projecteur, adressez-vous
à un atelier spécialisé, de pré-
férence à un concessionnaire
BMW Motorrad.
La hauteur du projecteur peut
être réglée par le biais des vis 2
à gauche et à droite sous les
flancs de carénage et de la vis 3.
Afin de garantir un réglage cor-
rect, celui-ci devrait être effectué
par un atelier spécialisé, de pré-
férence par un concessionnaire
BMW Motorrad.
SelleDépose de la selleArrêter la moto à un endroit en
veillant à ce que le sol soit plan
et ferme.
Tourner le barillet de la ser-
rure de la selle 1dans le sens
inverse des aiguilles d'une
montre avec la clé de la mo-
to et le maintenir dans cette
position. Soulever l'arrière de la selle
2
et relâcher la clé.
Retirer la selle.
Poser la selle, côté assise vers
le bas, sur une surface propre.
439zCommande

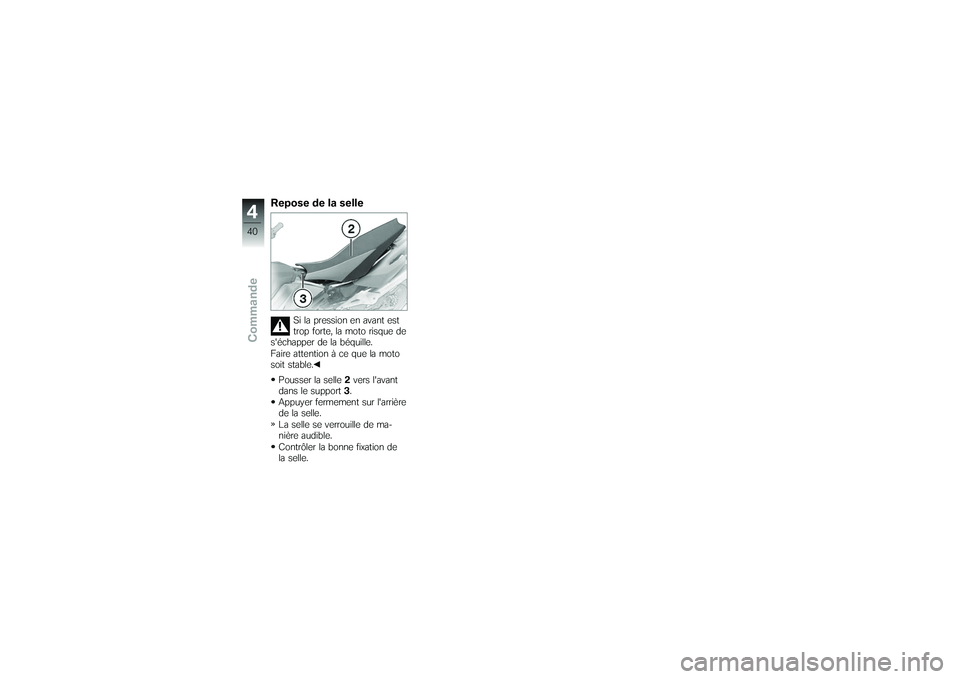

Repose de la selle
Si la pression en avant est
trop forte, la moto risque de
s'échapper de la béquille.
Faire attention à ce que la moto
soit stable.
Pousser la selle 2vers l'avant
dans le support 3.
Appuyer fermement sur l'arrière
de la selle.
La selle se verrouille de ma-
nière audible.
Contrôler la bonne fixation de
la selle.
440zCommande

Conduite
Conduite
Consignes de sécurité . . ............. 42
Check-list ............................ 43
Démarrage ........................... 44
Rodage . . ............................ 46
Freins ................................ 47
Immobilisation de la moto ............ 49
Remplissage du réservoir ............ 50
541zConduite

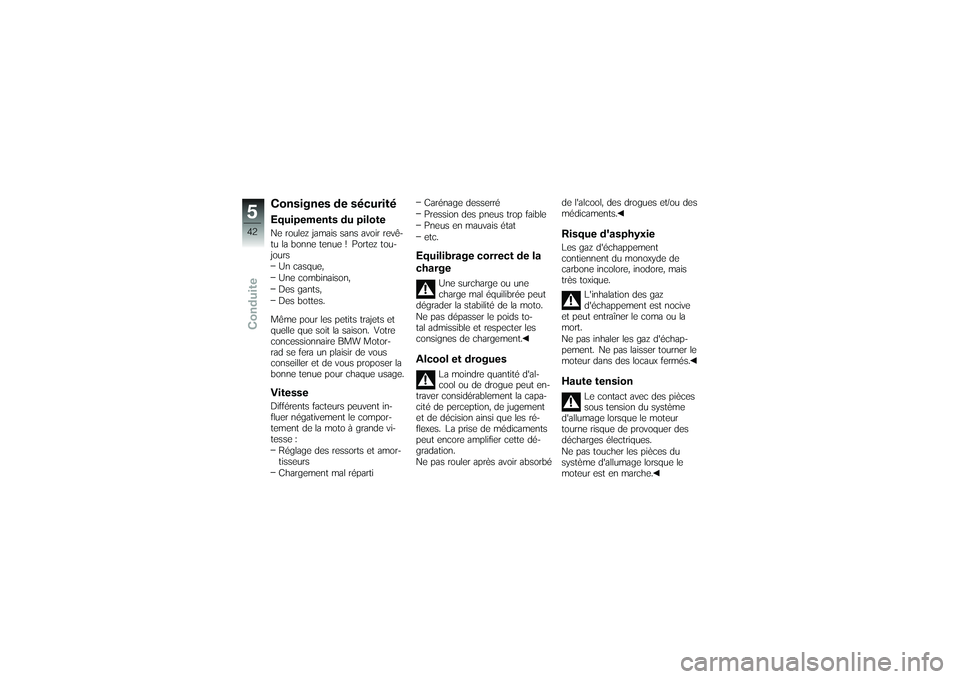

Consignes de sécuritéEquipements du piloteNe roulez jamais sans avoir revê-
tu la bonne tenue ! Portez tou-
joursUn casque,
Une combinaison,
Des gants,
Des bottes.
Même pour les petits trajets et
quelle que soit la saison. Votre
concessionnaire BMW Motor-
rad se fera un plaisir de vous
conseiller et de vous proposer la
bonne tenue pour chaque usage.VitesseDifférents facteurs peuvent in-
fluer négativement le compor-
tement de la moto à grande vi-
tesse : Réglage des ressorts et amor-
tisseurs
Chargement mal réparti Carénage desserré
Pression des pneus trop faible
Pneus en mauvais état
etc.
Equilibrage correct de la
charge
Une surcharge ou une
charge mal équilibrée peut
dégrader la stabilité de la moto.
Ne pas dépasser le poids to-
tal admissible et respecter les
consignes de chargement.
Alcool et drogues
La moindre quantité d'al-
cool ou de drogue peut en-
traver considérablement la capa-
cité de perception, de jugement
et de décision ainsi que les ré-
flexes. La prise de médicaments
peut encore amplifier cette dé-
gradation.
Ne pas rouler après avoir absorbé de l'alcool, des drogues et/ou des
médicaments.
Risque d'asphyxieLes gaz d'échappement
contiennent du monoxyde de
carbone incolore, inodore, mais
très toxique.
L'inhalation des gaz
d'échappement est nocive
et peut entraîner le coma ou la
mort.
Ne pas inhaler les gaz d'échap-
pement. Ne pas laisser tourner le
moteur dans des locaux fermés.Haute tension
Le contact avec des pièces
sous tension du système
d'allumage lorsque le moteur
tourne risque de provoquer des
décharges électriques.
Ne pas toucher les pièces du
système d'allumage lorsque le
moteur est en marche.
542zConduite

CatalyseurRisque de surchauffe et de dom-
mage si de l'essence non brûlée
parvient au catalyseur à la suite
de ratés d'allumage.
C'est pourquoi les points suivants
doivent être respectés :Ne pas rouler jusqu'à ce que le
réservoir d'essence soit vide.
Ne pas faire tourner le moteur
avec un embout de bougie dé-
branché.
Arrêter immédiatement le mo-
teur s'il a des ratés.
Utiliser uniquement de l'es-
sence sans plomb.
Respecter impérativement les
intervalles d'entretien prévus.
L'essence imbrûlée détruit
le catalyseur.
Respecter les points mentionnés
pour protéger le catalyseur.
Risque d'incendieDes températures élevées appa-
raissent au niveau de l'échappe-
ment.
Si des matériaux facilement
inflammables (par exemple
foin, feuilles, herbe, vêtement et
bagages etc.) entrent en contact
avec l'échappement très chaud,
ils peuvent s'enflammer.
Faire attention à ce qu'aucun
matériau facilement inflammable
n'entre en contact avec le
système d'échappement très
chaud.
Si le moteur tourne de fa-
çon prolongée à l'arrêt de
la moto, le refroidissement n'est
pas suffisant et peut provoquer
une surchauffe. La moto risque
de prendre feu dans des cas ex-
trêmes.
Ne pas faire tourner le moteur
inutilement à l'arrêt. Partir immé-
diatement après le démarrage.
Manipulation du boîtier
électronique moteur
Une manipulation du boî-
tier électronique du mo-
teur peut conduire à des endom-
magements de la moto et par
conséquent à des accidents.
Ne pas manipuler le boîtier élec-
tronique du moteur.
Une manipulation du boîtier
électronique du moteur
peut provoquer des charges
mécaniques pour lesquelles
les composants de la moto ne
sont pas conçus. La garantie
ne couvre pas les dommages
pouvant en résulter.
Ne pas manipuler le boîtier élec-
tronique du moteur.
Check-listUtilisez la check-list suivante pour
vérifier les fonctions importantes,
réglages et limites d'usure avant
chaque départ.
543zConduite

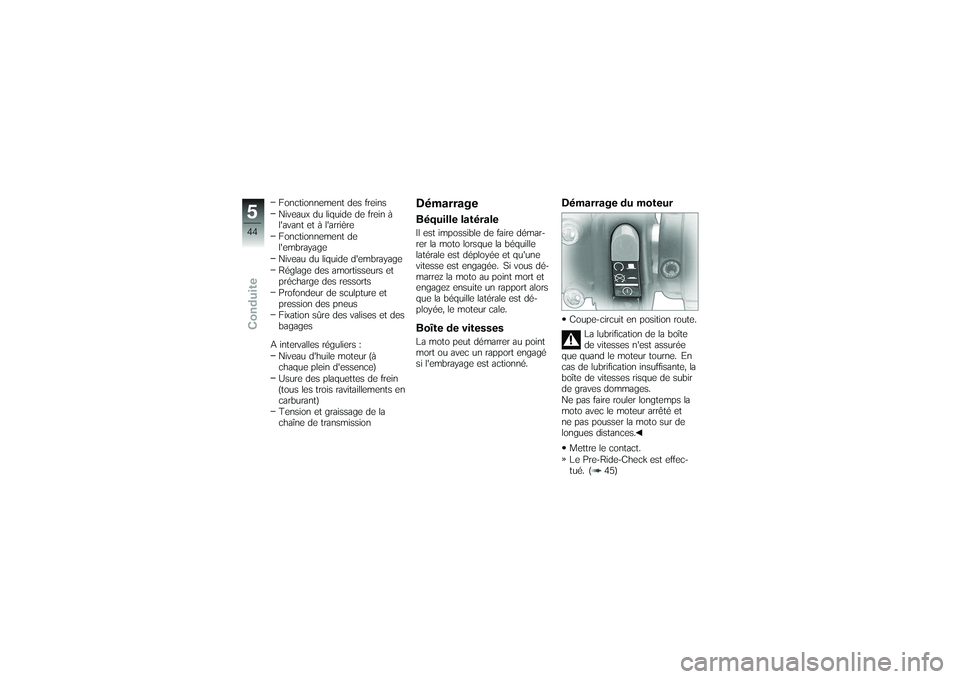

Fonctionnement des freins
Niveaux du liquide de frein à
l'avant et à l'arrière
Fonctionnement de
l'embrayage
Niveau du liquide d'embrayage
Réglage des amortisseurs et
précharge des ressorts
Profondeur de sculpture et
pression des pneus
Fixation sûre des valises et des
bagages
A intervalles réguliers : Niveau d'huile moteur (à
chaque plein d'essence)
Usure des plaquettes de frein
(tous les trois ravitaillements en
carburant)
Tension et graissage de la
chaîne de transmission
DémarrageBéquille latéraleIl est impossible de faire démar-
rer la moto lorsque la béquille
latérale est déployée et qu'une
vitesse est engagée. Si vous dé-
marrez la moto au point mort et
engagez ensuite un rapport alors
que la béquille latérale est dé-
ployée, le moteur cale.Boîte de vitessesLa moto peut démarrer au point
mort ou avec un rapport engagé
si l'embrayage est actionné.
Démarrage du moteurCoupe-circuit en position route.
La lubrification de la boîte
de vitesses n'est assurée
que quand le moteur tourne. En
cas de lubrification insuffisante, la
boîte de vitesses risque de subir
de graves dommages.
Ne pas faire rouler longtemps la
moto avec le moteur arrêté et
ne pas pousser la moto sur de
longues distances.
Mettre le contact.
Le Pre-Ride-Check est effec-
tué. ( 45)
544zConduite

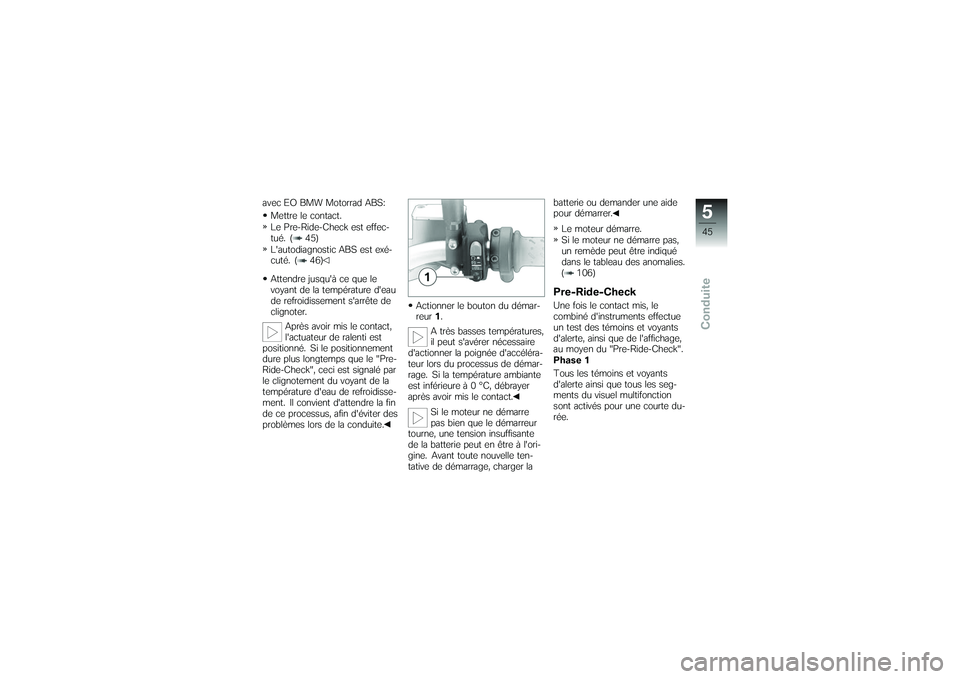

avec EO BMW Motorrad ABS:Mettre le contact.
Le Pre-Ride-Check est effec-
tué. ( 45)
L'autodiagnostic ABS est exé-
cuté. ( 46)
Attendre jusqu'à ce que le
voyant de la température d'eau
de refroidissement s'arrête de
clignoter.
Après avoir mis le contact,
l'actuateur de ralenti est
positionné. Si le positionnement
dure plus longtemps que le "Pre-
Ride-Check", ceci est signalé par
le clignotement du voyant de la
température d'eau de refroidisse-
ment. Il convient d'attendre la fin
de ce processus, afin d'éviter des
problèmes lors de la conduite. Actionner le bouton du démar-
reur
1.
A très basses températures,
il peut s'avérer nécessaire
d'actionner la poignée d'accéléra-
teur lors du processus de démar-
rage. Si la température ambiante
est inférieure à 0 °C, débrayer
après avoir mis le contact.
Si le moteur ne démarre
pas bien que le démarreur
tourne, une tension insuffisante
de la batterie peut en être à l'ori-
gine. Avant toute nouvelle ten-
tative de démarrage, charger la batterie ou demander une aide
pour démarrer.
Le moteur démarre.
Si le moteur ne démarre pas,
un remède peut être indiqué
dans le tableau des anomalies.
( 106)
Pre-Ride-CheckUne fois le contact mis, le
combiné d'instruments effectue
un test des témoins et voyants
d'alerte, ainsi que de l'affichage,
au moyen du "Pre-Ride-Check".
Phase 1
Tous les témoins et voyants
d'alerte ainsi que tous les seg-
ments du visuel multifonction
sont activés pour une courte du-
rée.
545zConduite

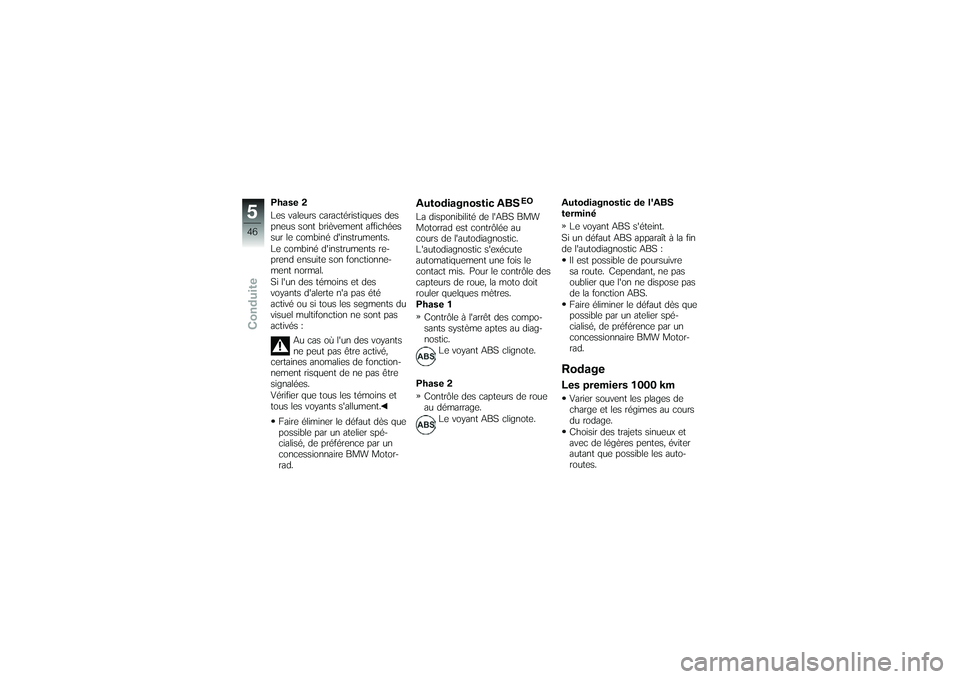

Phase 2
Les valeurs caractéristiques des
pneus sont brièvement affichées
sur le combiné d'instruments.
Le combiné d'instruments re-
prend ensuite son fonctionne-
ment normal.
Si l'un des témoins et des
voyants d'alerte n'a pas été
activé ou si tous les segments du
visuel multifonction ne sont pas
activés :Au cas où l'un des voyants
ne peut pas être activé,
certaines anomalies de fonction-
nement risquent de ne pas être
signalées.
Vérifier que tous les témoins et
tous les voyants s'allument.
Faire éliminer le défaut dès que
possible par un atelier spé-
cialisé, de préférence par un
concessionnaire BMW Motor-
rad.
Autodiagnostic ABS
EO
La disponibilité de l'ABS BMW
Motorrad est contrôlée au
cours de l'autodiagnostic.
L'autodiagnostic s'exécute
automatiquement une fois le
contact mis. Pour le contrôle des
capteurs de roue, la moto doit
rouler quelques mètres.
Phase 1Contrôle à l'arrêt des compo-
sants système aptes au diag-
nostic. Le voyant ABS clignote.
Phase 2 Contrôle des capteurs de roue
au démarrage. Le voyant ABS clignote. Autodiagnostic de l'ABS
terminé
Le voyant ABS s'éteint.
Si un défaut ABS apparaît à la fin
de l'autodiagnostic ABS : Il est possible de poursuivre
sa route. Cependant, ne pas
oublier que l'on ne dispose pas
de la fonction ABS.
Faire éliminer le défaut dès que
possible par un atelier spé-
cialisé, de préférence par un
concessionnaire BMW Motor-
rad.
RodageLes premiers 1000 kmVarier souvent les plages de
charge et les régimes au cours
du rodage.
Choisir des trajets sinueux et
avec de légères pentes, éviter
autant que possible les auto-
routes.
546zConduite

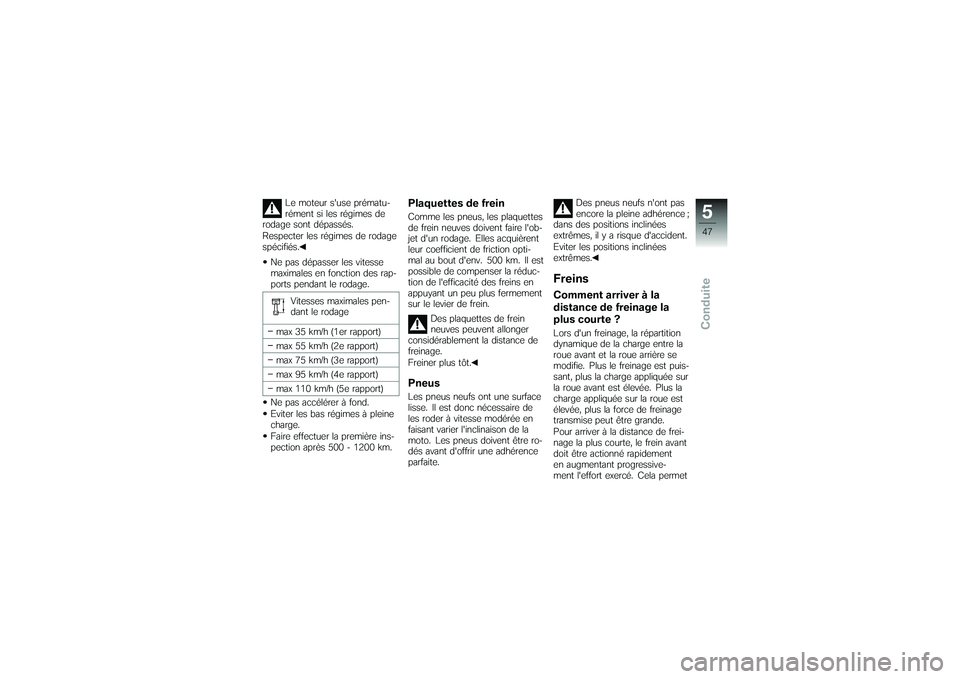

Le moteur s'use prématu-
rément si les régimes de
rodage sont dépassés.
Respecter les régimes de rodage
spécifiés.
Ne pas dépasser les vitesse
maximales en fonction des rap-
ports pendant le rodage.
Vitesses maximales pen-
dant le rodage
max 35 km/h (1er rapport)
max 55 km/h (2e rapport)
max 75 km/h (3e rapport)
max 95 km/h (4e rapport)
max 110 km/h (5e rapport)
Ne pas accélérer à fond.
Eviter les bas régimes à pleine
charge.
Faire effectuer la première ins-
pection après 500 - 1200 km.
Plaquettes de freinComme les pneus, les plaquettes
de frein neuves doivent faire l'ob-
jet d'un rodage. Elles acquièrent
leur coefficient de friction opti-
mal au bout d'env. 500 km. Il est
possible de compenser la réduc-
tion de l'efficacité des freins en
appuyant un peu plus fermement
sur le levier de frein.
Des plaquettes de frein
neuves peuvent allonger
considérablement la distance de
freinage.
Freiner plus tôt.PneusLes pneus neufs ont une surface
lisse. Il est donc nécessaire de
les roder à vitesse modérée en
faisant varier l'inclinaison de la
moto. Les pneus doivent être ro-
dés avant d'offrir une adhérence
parfaite. Des pneus neufs n'ont pas
encore la pleine adhérence ;
dans des positions inclinées
extrêmes, il y a risque d'accident.
Eviter les positions inclinées
extrêmes.
FreinsComment arriver à la
distance de freinage la
plus courte ?Lors d'un freinage, la répartition
dynamique de la charge entre la
roue avant et la roue arrière se
modifie. Plus le freinage est puis-
sant, plus la charge appliquée sur
la roue avant est élevée. Plus la
charge appliquée sur la roue est
élevée, plus la force de freinage
transmise peut être grande.
Pour arriver à la distance de frei-
nage la plus courte, le frein avant
doit être actionné rapidement
en augmentant progressive-
ment l'effort exercé. Cela permet
547zConduite

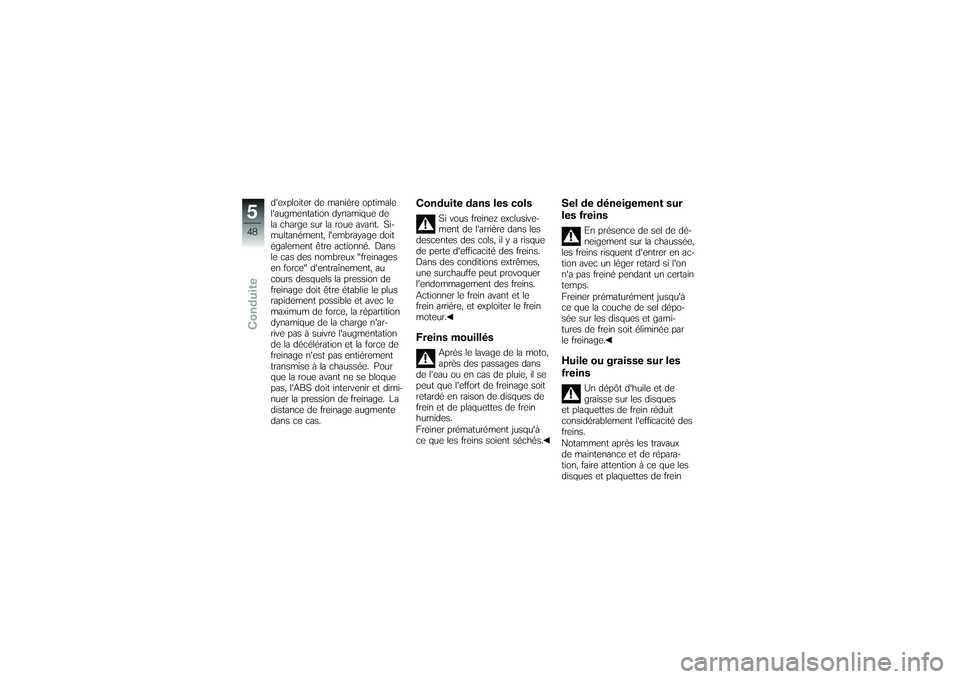

d'exploiter de manière optimale
l'augmentation dynamique de
la charge sur la roue avant. Si-
multanément, l'embrayage doit
également être actionné. Dans
le cas des nombreux "freinages
en force" d'entraînement, au
cours desquels la pression de
freinage doit être établie le plus
rapidement possible et avec le
maximum de force, la répartition
dynamique de la charge n'ar-
rive pas à suivre l'augmentation
de la décélération et la force de
freinage n'est pas entièrement
transmise à la chaussée. Pour
que la roue avant ne se bloque
pas, l'ABS doit intervenir et dimi-
nuer la pression de freinage. La
distance de freinage augmente
dans ce cas.
Conduite dans les cols
Si vous freinez exclusive-
ment de l'arrière dans les
descentes des cols, il y a risque
de perte d'efficacité des freins.
Dans des conditions extrêmes,
une surchauffe peut provoquer
l'endommagement des freins.
Actionner le frein avant et le
frein arrière, et exploiter le frein
moteur.
Freins mouillés
Après le lavage de la moto,
après des passages dans
de l'eau ou en cas de pluie, il se
peut que l'effort de freinage soit
retardé en raison de disques de
frein et de plaquettes de frein
humides.
Freiner prématurément jusqu'à
ce que les freins soient séchés.
Sel de déneigement sur
les freins
En présence de sel de dé-
neigement sur la chaussée,
les freins risquent d'entrer en ac-
tion avec un léger retard si l'on
n'a pas freiné pendant un certain
temps.
Freiner prématurément jusqu'à
ce que la couche de sel dépo-
sée sur les disques et garni-
tures de frein soit éliminée par
le freinage.
Huile ou graisse sur les
freins
Un dépôt d'huile et de
graisse sur les disques
et plaquettes de frein réduit
considérablement l'efficacité des
freins.
Notamment après les travaux
de maintenance et de répara-
tion, faire attention à ce que les
disques et plaquettes de frein
548zConduite
