BMW MOTORRAD G650 XMOTO 2007 Manual de instrucciones (in Spanish)

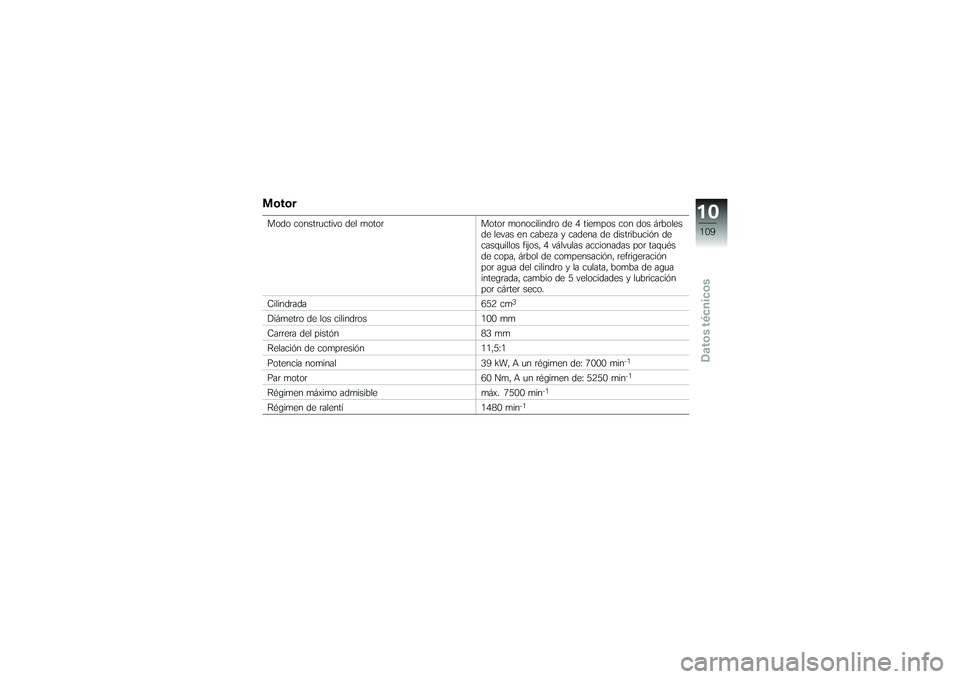

MotorModo constructivo del motorMotor monocilindro de 4 tiempos con dos árboles
de levas en cabeza y cadena de distribución de
casquillos fijos, 4 válvulas accionadas por taqués
de copa, árbol de compensación, refrigeración
por agua del cilindro y la culata, bomba de agua
integrada, cambio de 5 velocidades y lubricación
por cárter seco.
Cilindrada 652 cm
3
Diámetro de los cilindros100 mm
Carrera del pistón 83 mm
Relación de compresión 11,5:1
Potencia nominal 39 kW, A un régimen de: 7000 min
-1
Par motor 60 Nm, A un régimen de: 5250 min
-1
Régimen máximo admisiblemáx. 7500 min
-1
Régimen de ralentí 1480 min
-1
10109zDatos técnicos

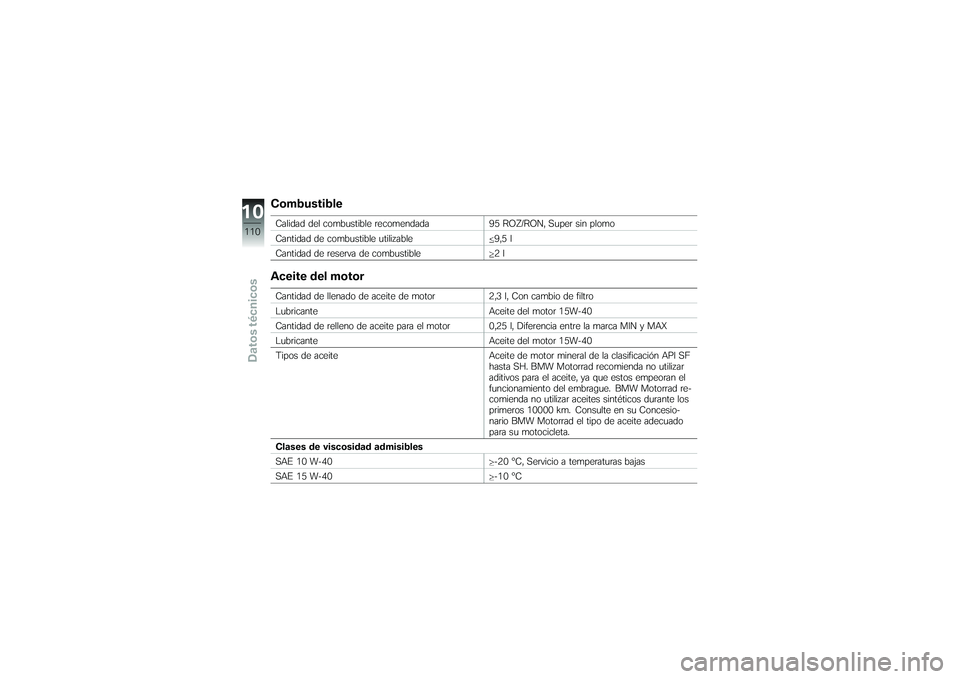

CombustibleCalidad del combustible recomendada95 ROZ/RON, Super sin plomo
Cantidad de combustible utilizable 9,5 l
Cantidad de reserva de combustible 2 lAceite del motorCantidad de llenado de aceite de motor2,3 l, Con cambio de filtro
Lubricante Aceite del motor 15W-40
Cantidad de relleno de aceite para el motor 0,25 l, Diferencia entre la marca MIN y MAX
Lubricante Aceite del motor 15W-40
Tipos de aceite Aceite de motor mineral de la clasificación API SF
hasta SH. BMW Motorrad recomienda no utilizar
aditivos para el aceite, ya que estos empeoran el
funcionamiento del embrague. BMW Motorrad re-
comienda no utilizar aceites sintéticos durante los
primeros 10000 km. Consulte en su Concesio-
nario BMW Motorrad el tipo de aceite adecuado
para su motocicleta.
Clases de viscosidad admisibles
SAE 10 W-40 -20 °C, Servicio a temperaturas bajas
SAE 15 W-40 -10 °C
10110zDatos técnicos

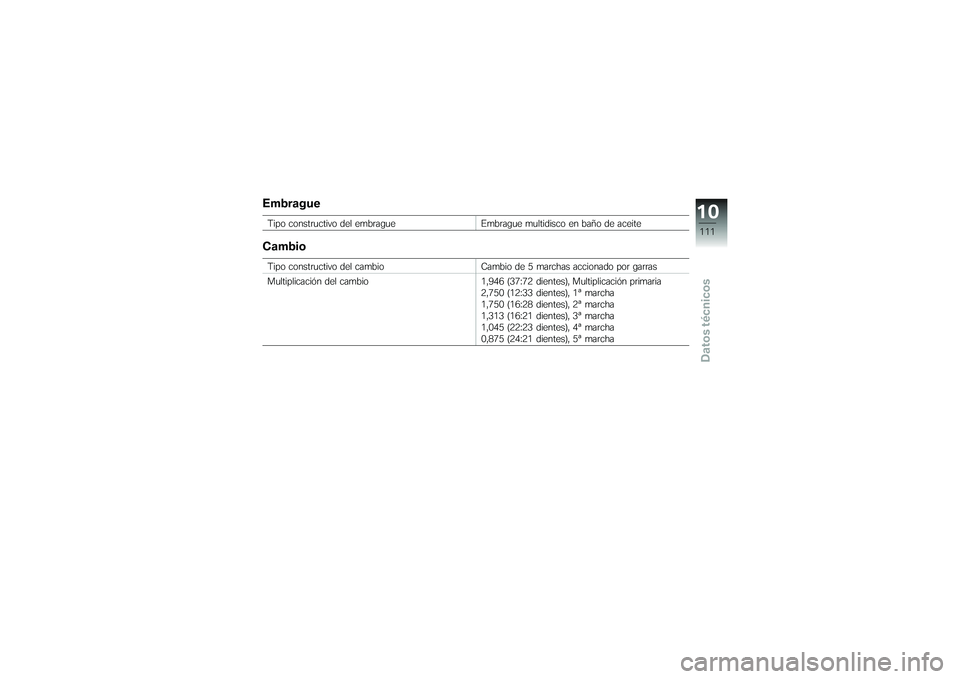

EmbragueTipo constructivo del embragueEmbrague multidisco en baño de aceiteCambioTipo constructivo del cambio Cambio de 5 marchas accionado por garras
Multiplicación del cambio 1,946 (37:72 dientes), Multiplicación primaria
2,750 (12:33 dientes), 1ª marcha
1,750 (16:28 dientes), 2ª marcha
1,313 (16:21 dientes), 3ª marcha
1,045 (22:23 dientes), 4ª marcha
0,875 (24:21 dientes), 5ª marcha
10111zDatos técnicos

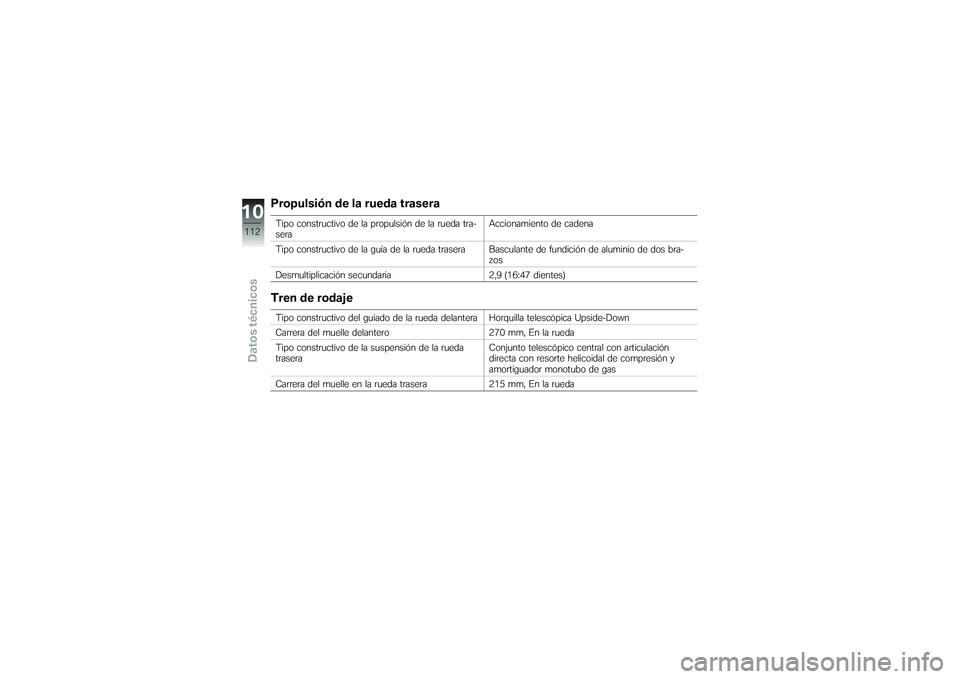

Propulsión de la rueda traseraTipo constructivo de la propulsión de la rueda tra-
seraAccionamiento de cadena
Tipo constructivo de la guía de la rueda trasera Basculante de fundición de aluminio de dos bra- zos
Desmultiplicación secundaria 2,9 (16:47 dientes)Tren de rodajeTipo constructivo del guiado de la rueda delantera Horquilla telescópica Upside-Down
Carrera del muelle delantero 270 mm, En la rueda
Tipo constructivo de la suspensión de la rueda
trasera Conjunto telescópico central con articulación
directa con resorte helicoidal de compresión y
amortiguador monotubo de gas
Carrera del muelle en la rueda trasera 215 mm, En la rueda
10112zDatos técnicos

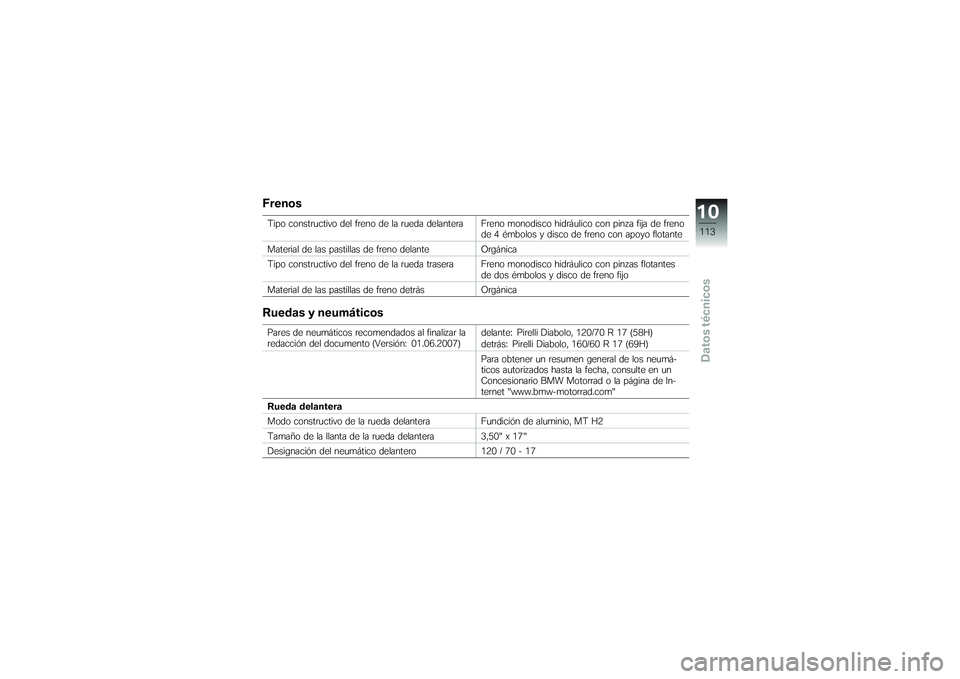

FrenosTipo constructivo del freno de la rueda delantera Freno monodisco hidráulico con pinza fija de frenode 4 émbolos y disco de freno con apoyo flotante
Material de las pastillas de freno delante Orgánica
Tipo constructivo del freno de la rueda trasera Freno monodisco hidráulico con pinzas flotantes de dos émbolos y disco de freno fijo
Material de las pastillas de freno detrás OrgánicaRuedas y neumáticosPares de neumáticos recomendados al finalizar la
redacción del documento (Versión: 01.06.2007)delante: Pirelli Diabolo, 120/70 R 17 (58H)
detrás: Pirelli Diabolo, 160/60 R 17 (69H)
Para obtener un resumen general de los neumá-
ticos autorizados hasta la fecha, consulte en un
Concesionario BMW Motorrad o la página de In-
ternet "www.bmw-motorrad.com"
Rueda delantera
Modo constructivo de la rueda delantera Fundición de aluminio, MT H2
Tamaño de la llanta de la rueda delantera 3,50" x 17"
Designación del neumático delantero 120 / 70 - 17
10113zDatos técnicos

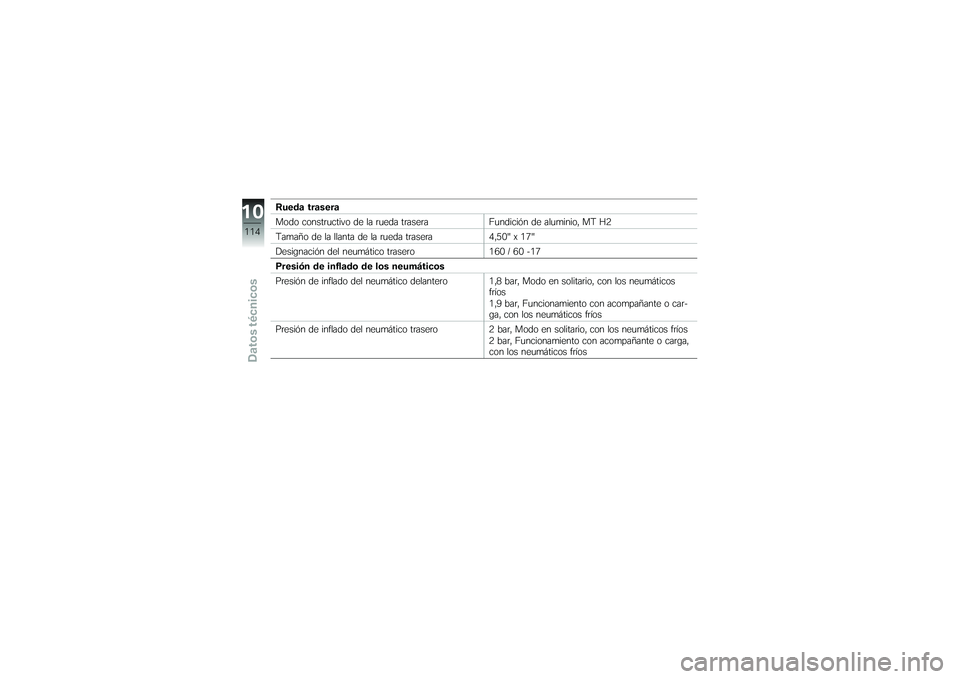

Rueda trasera
Modo constructivo de la rueda traseraFundición de aluminio, MT H2
Tamaño de la llanta de la rueda trasera 4,50" x 17"
Designación del neumático trasero 160 / 60 -17
Presión de inflado de los neumáticos
Presión de inflado del neumático delantero 1,8 bar, Modo en solitario, con los neumáticos fríos
1,9 bar, Funcionamiento con acompañante o car-
ga, con los neumáticos fríos
Presión de inflado del neumático trasero 2 bar, Modo en solitario, con los neumáticos fríos
2 bar, Funcionamiento con acompañante o carga,
con los neumáticos fríos
10114zDatos técnicos

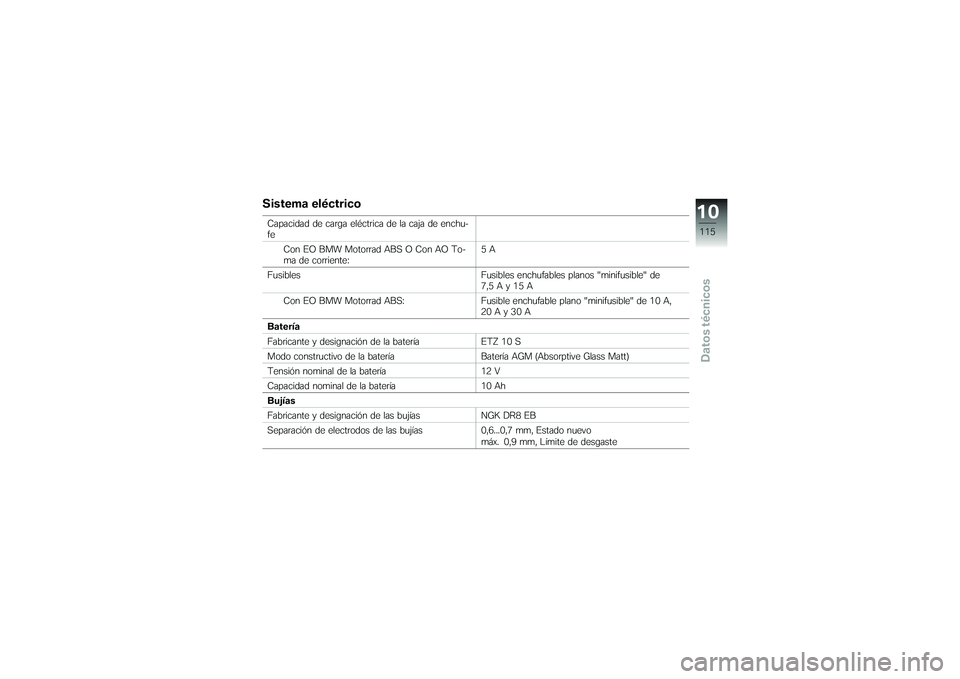

Sistema eléctricoCapacidad de carga eléctrica de la caja de enchu-
feCon EO BMW Motorrad ABS O Con AO To-
ma de corriente: 5A
Fusibles Fusibles enchufables planos "minifusible" de
7,5 A y 15 A
Con EO BMW Motorrad ABS: Fusible enchufable plano "minifusible" de 10 A,
20 A y 30 A
Batería
Fabricante y designación de la batería ETZ 10 S
Modo constructivo de la batería Batería AGM (Absorptive Glass Matt)
Tensión nominal de la batería 12 V
Capacidad nominal de la batería 10 Ah
Bujías
Fabricante y designación de las bujías NGK DR8 EB
Separación de electrodos de las bujías 0,6...0,7 mm, Estado nuevo
máx. 0,9 mm, Límite de desgaste
10115zDatos técnicos

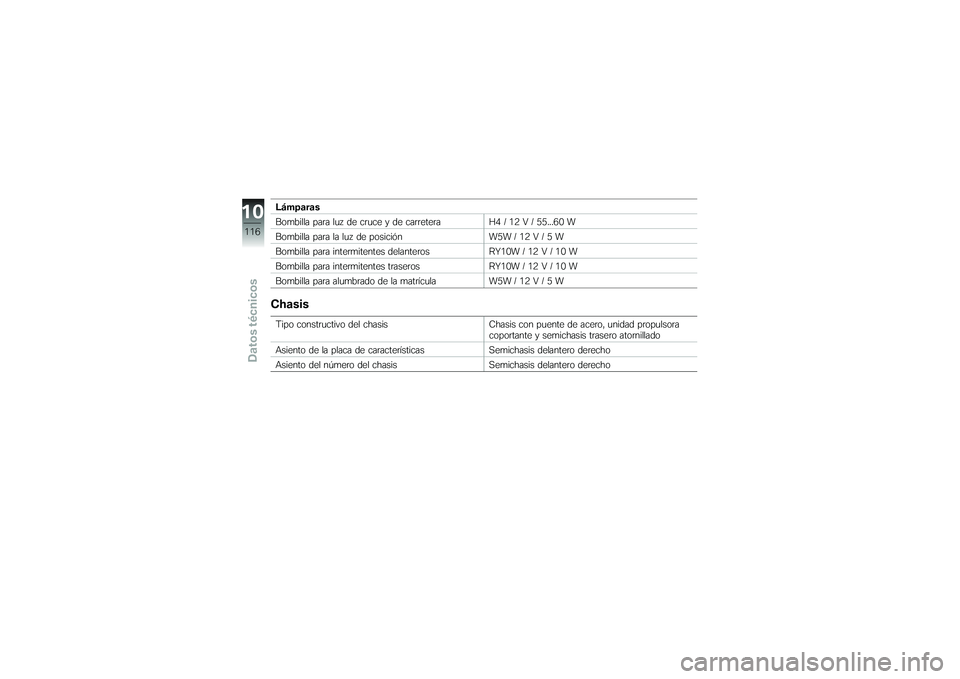

Lámparas
Bombilla para luz de cruce y de carreteraH4 / 12 V / 55...60 W
Bombilla para la luz de posición W5W / 12 V / 5 W
Bombilla para intermitentes delanteros RY10W / 12 V / 10 W
Bombilla para intermitentes traseros RY10W / 12 V / 10 W
Bombilla para alumbrado de la matrícula W5W / 12 V / 5 WChasisTipo constructivo del chasisChasis con puente de acero, unidad propulsora
coportante y semichasis trasero atornillado
Asiento de la placa de características Semichasis delantero derecho
Asiento del número del chasis Semichasis delantero derecho
10116zDatos técnicos

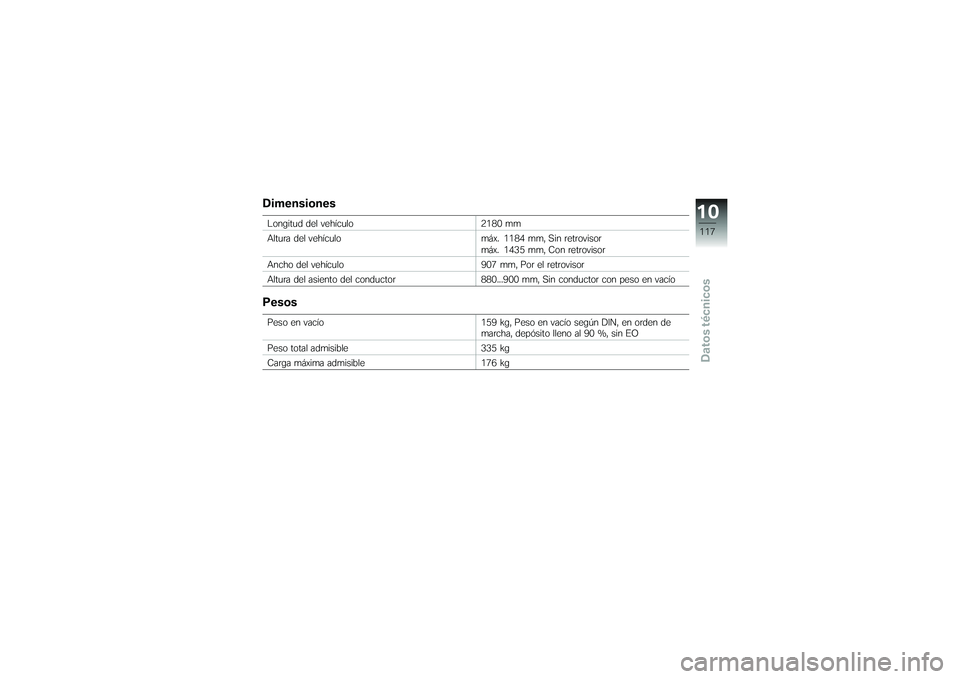

DimensionesLongitud del vehículo2180 mm
Altura del vehículo máx. 1184 mm, Sin retrovisor
máx. 1435 mm, Con retrovisor
Ancho del vehículo 907 mm, Por el retrovisor
Altura del asiento del conductor 880...900 mm, Sin conductor con peso en vacíoPesosPeso en vacío 159 kg, Peso en vacío según DIN, en orden de
marcha, depósito lleno al 90 %, sin EO
Peso total admisible 335 kg
Carga máxima admisible 176 kg
10117zDatos técnicos

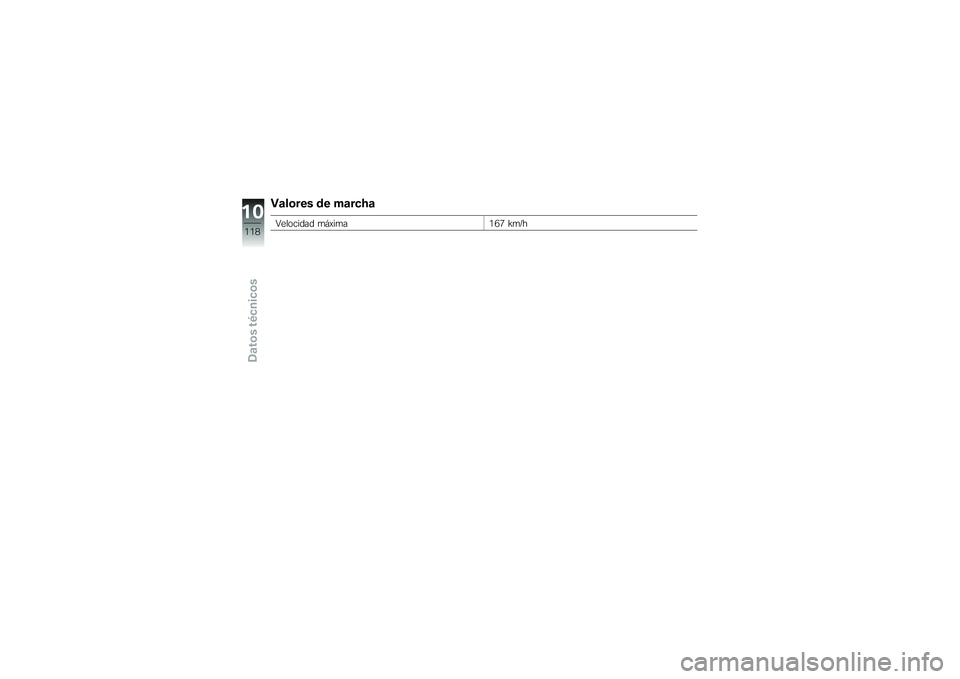

Valores de marchaVelocidad máxima167 km/h
10118zDatos técnicos
