19
Schema generale e comandi
1

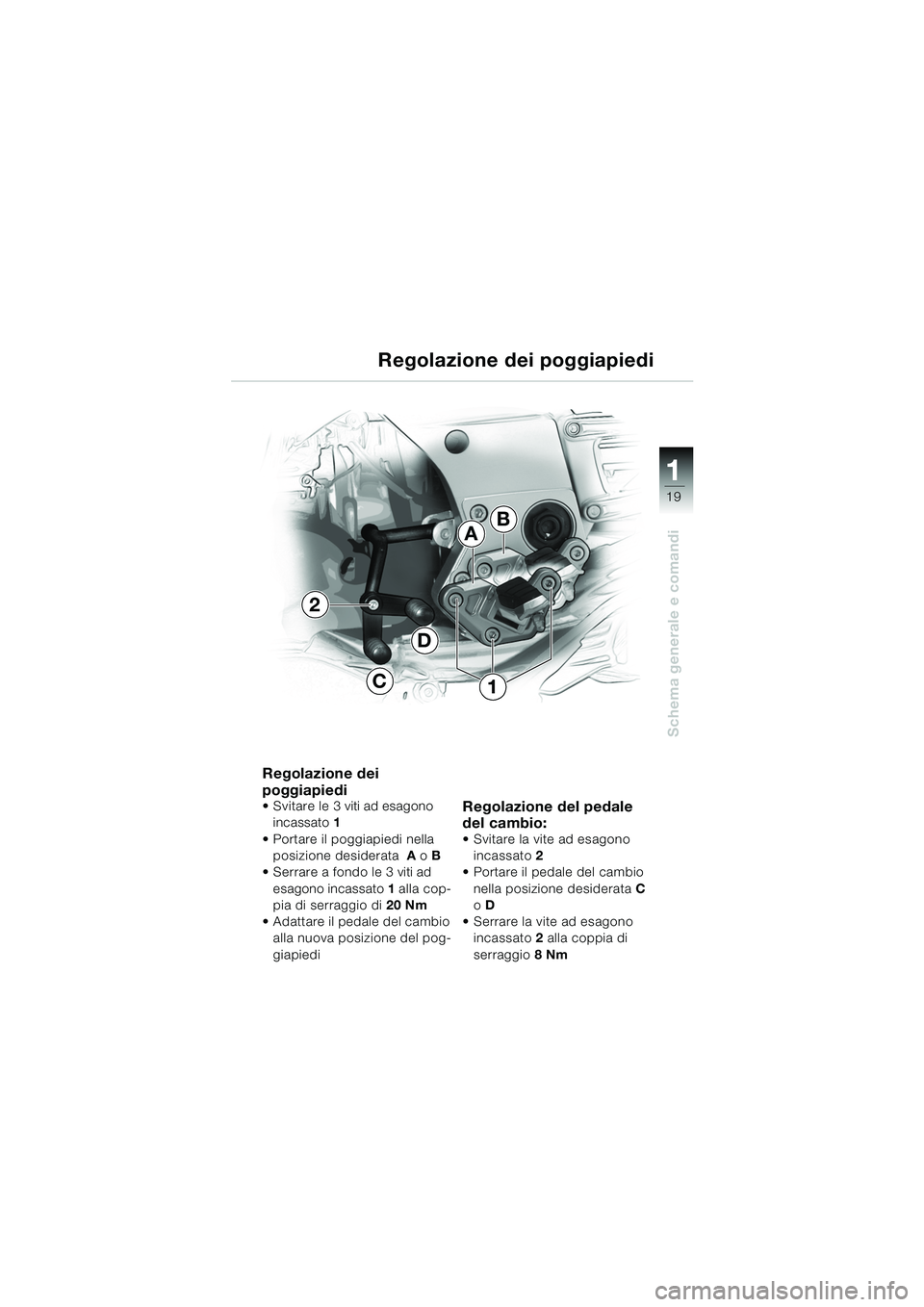

Regolazione dei
poggiapiedi
Svitare le 3 viti ad esagono incassato 1
Portare il poggiapiedi nella posizione desiderata A o B
Serrare a fondo le 3 viti ad
esagono incassato 1 alla cop-
pia di serraggio di 20 Nm
Adattare il pedale del cambio alla nuova posizione del pog-
giapiediRegolazione del pedale
del cambio:
Svitare la vite ad esagono
incassato 2
Portare il pedale del cambio
nella posizione desiderata C
o D
Serrare la vite ad esagono incassato 2 alla coppia di
serraggio 8Nm
Regolazione dei poggiapiedi
2
AB
D
C1
10k41bki2.book Seite 19 Donnerstag, 24. Juli 2003 9:23 09
Page 22 of 96
20
Schema generale e comandi
1

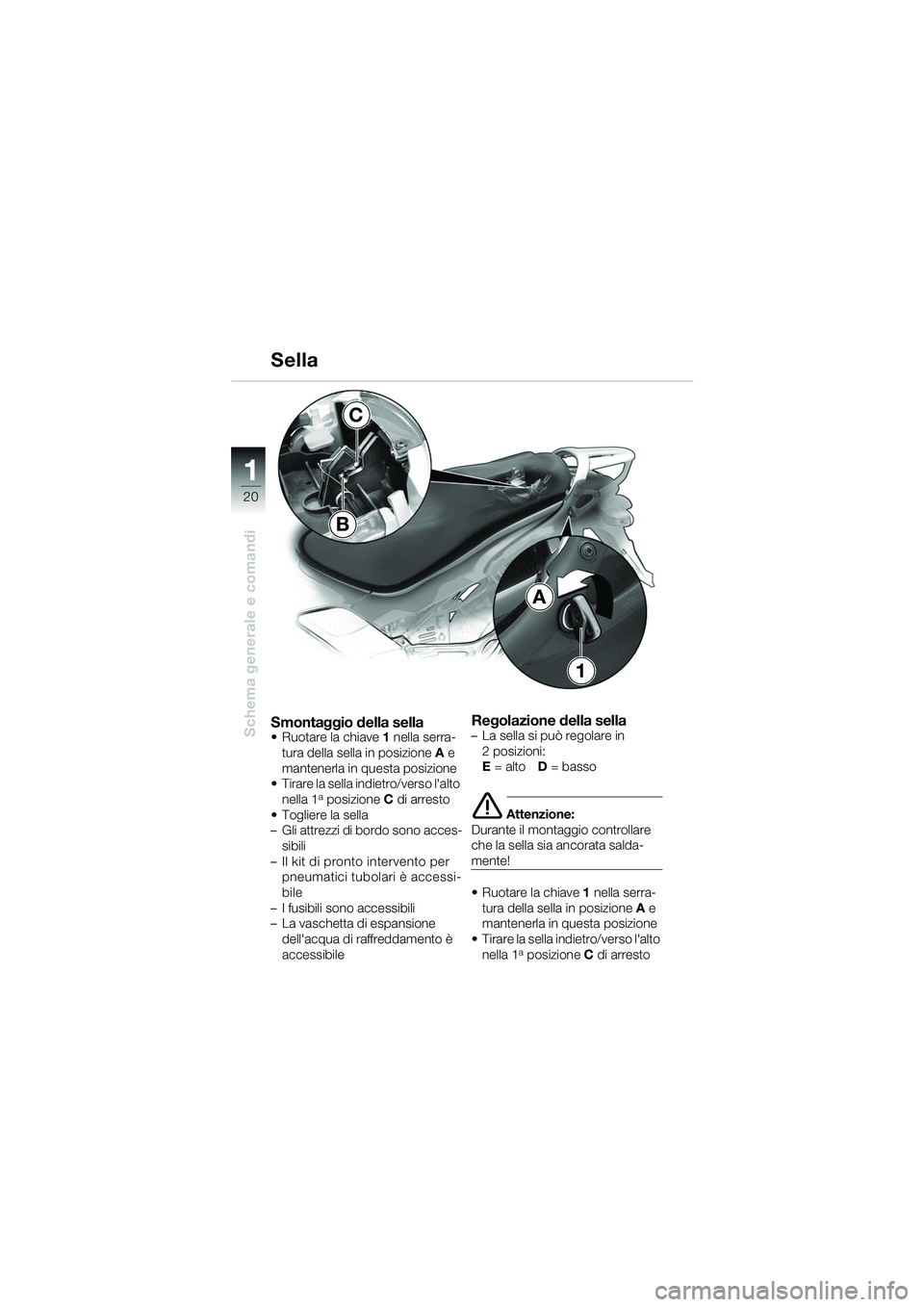

Smontaggio della sella Ruotare la chiave1 nella serra-
tura della sella in posizione A e
mantenerla in questa posizione
Tirare la sella indietro/verso l'alto
nella 1
a posizione C di arresto
Togliere la sella
– Gli attrezzi di bordo sono acces-
sibili
– Il kit di pronto intervento per pneumatici tubolari è accessi-
bile
– I fusibili sono accessibili
– La vaschetta di espansione
dell'acqua di raffreddamento è
accessibile
Regolazione della sella– La sella si può regolare in 2 posizioni:
E = alto D = basso
e Attenzione:
Durante il montaggio controllare
che la sella sia ancorata salda-
mente!
Ruotare la chiave 1 nella serra-
tura della sella in posizione A e
mantenerla in questa posizione
Tirare la sella indietro/verso l'alto nella 1
a posizione C di arresto
Sella
A
1
B
C
10k41bki2.book Seite 20 Donnerstag, 24. Juli 2003 9:23 09
Page 23 of 96
21
Schema generale e comandi
1
Sella
Infilare la parte anteriore della sella nella guida E o D, a
seconda della corporatura del
guidatore
Inserire la sella, facendo pres- sione sulla parte posteriore,
nella 2
a posizione B di arresto

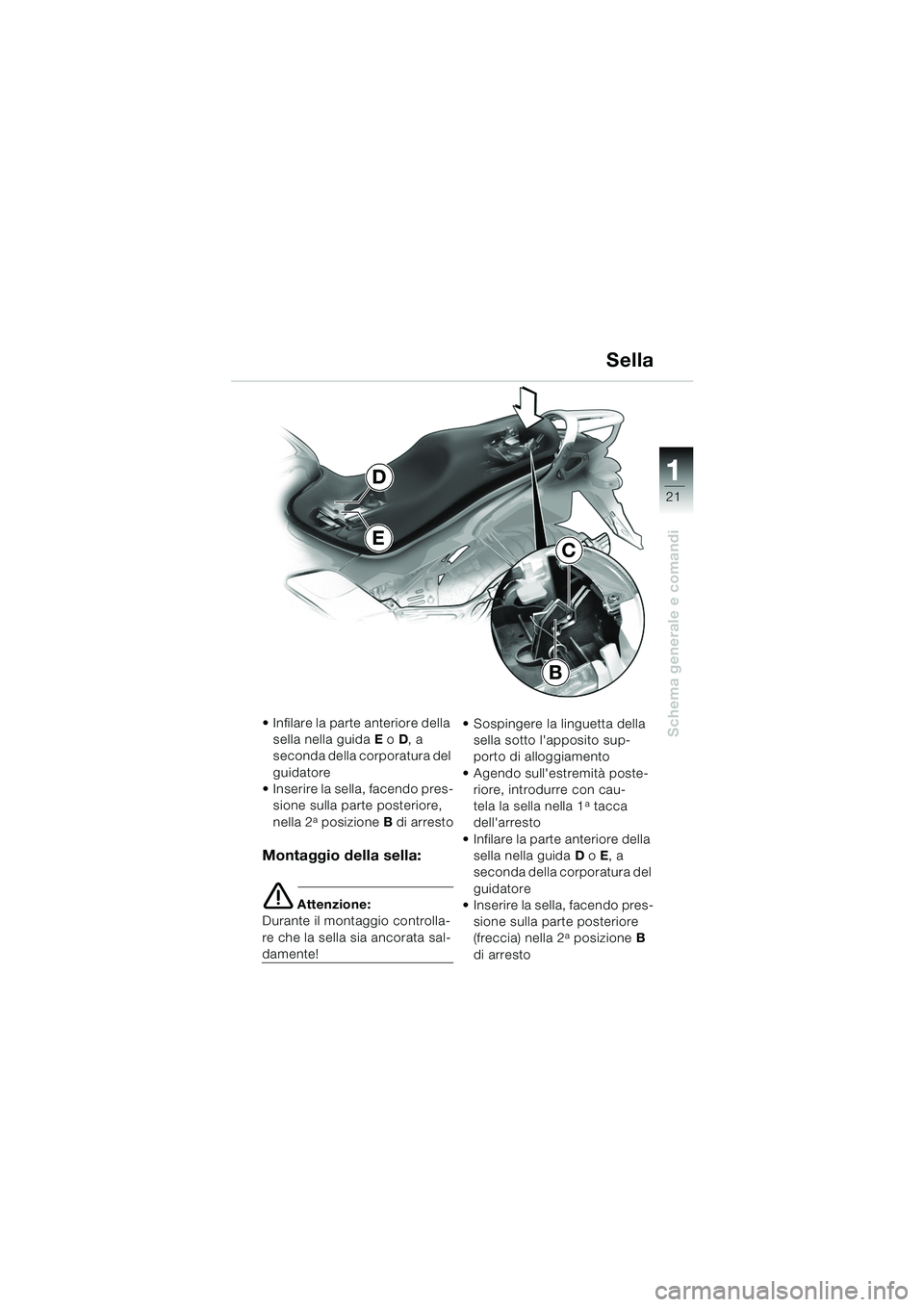

Montaggio della sella:
e Attenzione:
Durante il montaggio controlla-
re che la sella sia ancorata sal-
damente! Sospingere la linguetta della
sella sotto l'apposito sup-
porto di alloggiamento
Agendo sull'estremità poste- riore, introdurre con cau-
tela la sella nella 1
a tacca
dell'arresto
Infilare la parte anteriore della sella nella guida D o E, a
seconda della corporatura del
guidatore
Inserire la sella, facendo pres-
sione sulla parte posteriore
(freccia) nella 2
a posizione B
di arresto
E
D
B
C
10k41bki2.book Seite 21 Donnerstag, 24. Juli 2003 9:23 09
Page 24 of 96
22
Schema generale e comandi
1
e Attenzione:
Il materiale del parabrezza non
è resistente al carburante. Inserire l'accensione
Premere l'interruttore
1
– A Sollevare il parabrezza
– B Abbassare il parabrezza
Regolare il parabrezza secondo
la posizione del pulsante A oB
in modo continuo
A
B
1

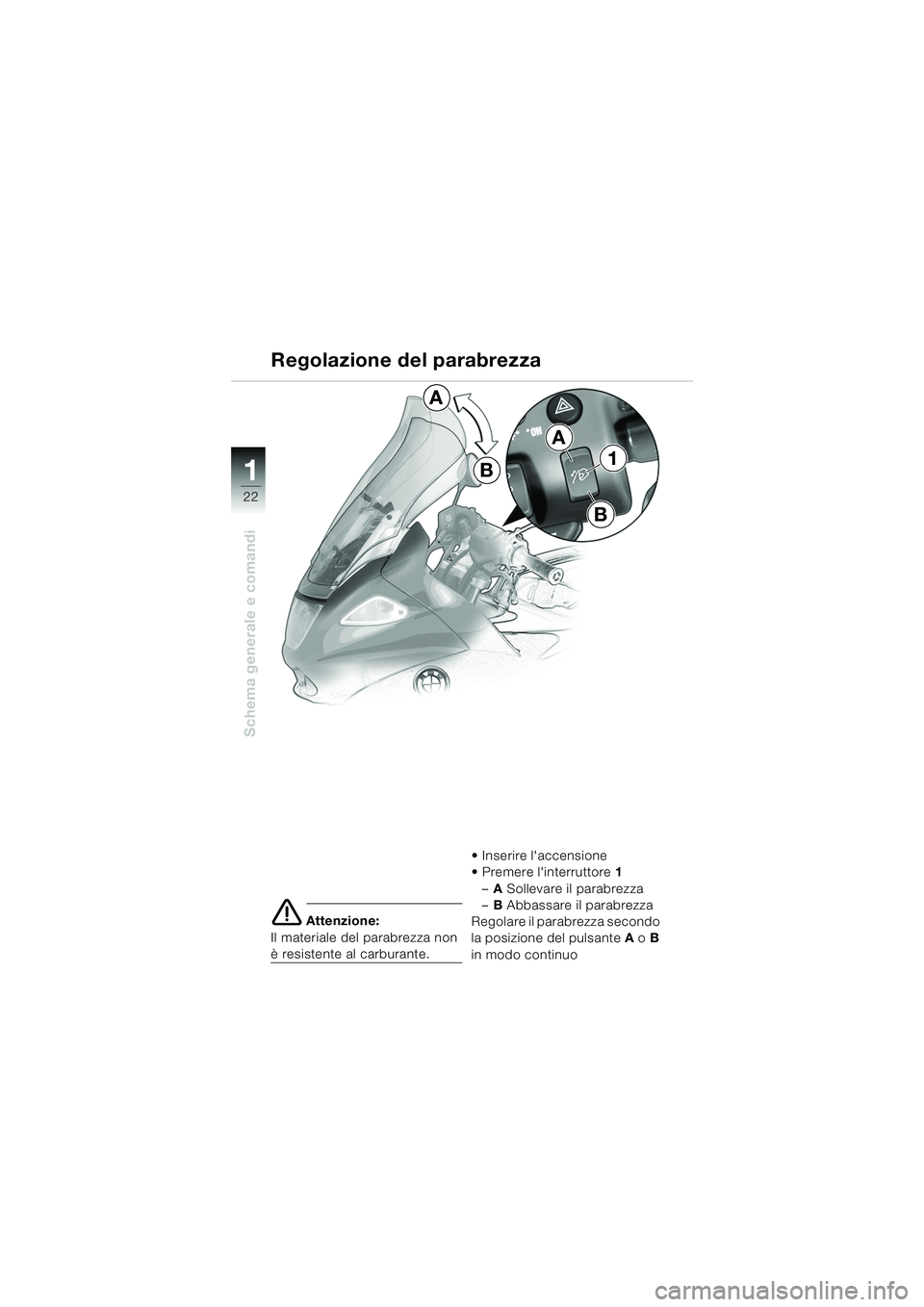

Regolazione del parabrezza
A
B
10k41bki2.book Seite 22 Donnerstag, 24. Juli 2003 9:23 09
Page 25 of 96
23
Schema generale e comandi
1
d Avvertimento:
Dopo una caduta o un inci-
dente controllare che le vali-
gie System siano montate
correttamente!
Il carico massimo è di 10 kg
per ogni valigia System!
Viaggiando con le valigie Sy-
stem montate è raccomanda-
ta una velocità massima di
130 km/h

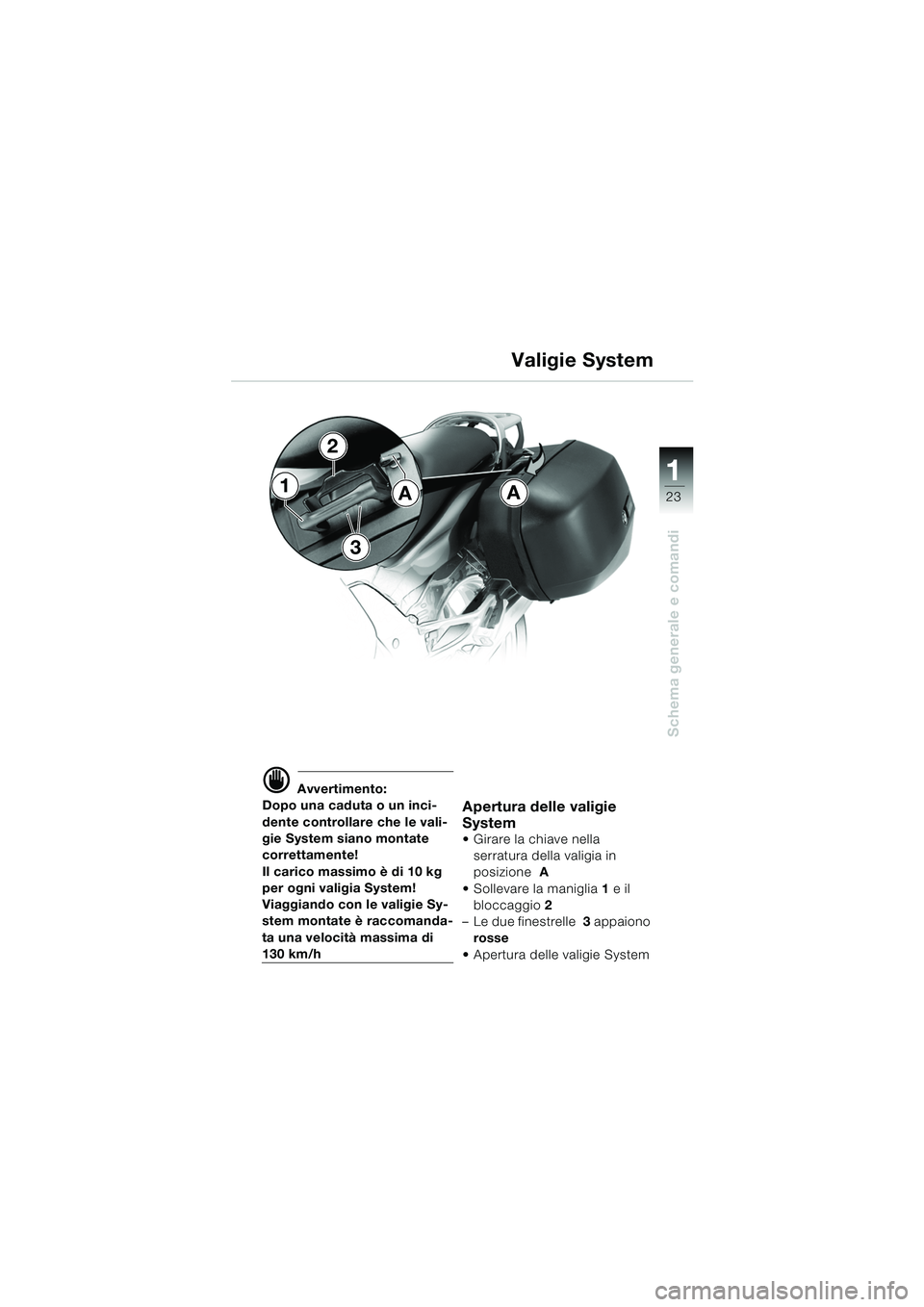

Apertura delle valigie
System
Girare la chiave nella
serratura della valigia in
posizione A
Sollevare la maniglia 1 e il
bloccaggio 2
– Le due finestrelle 3 appaiono
rosse
Apertura delle valigie System
A Valigie System1
2
3
A
10k41bki2.book Seite 23 Donnerstag, 24. Juli 2003 9:23 09
Page 26 of 96
24
Schema generale e comandi
1

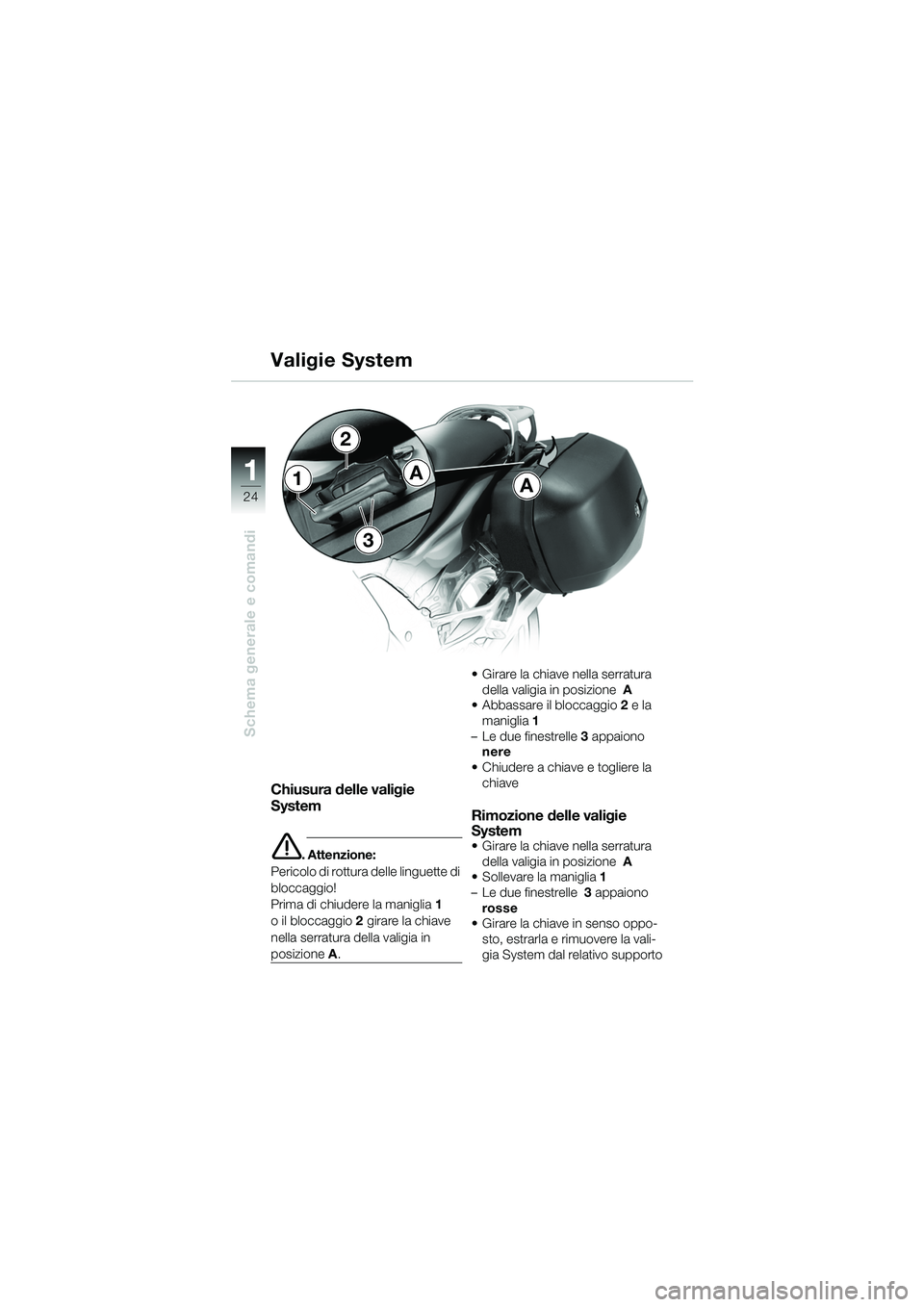

Chiusura delle valigie
System
e. Attenzione:
Pericolo di rottura delle linguette di
bloccaggio!
Prima di chiudere la maniglia 1
o il bloccaggio 2 girare la chiave
nella serratura della valigia in
posizione A. Girare la chiave nella serratura
della valigia in posizione A
Abbassare il bloccaggio 2 e la
maniglia 1
– Le due finestrelle 3 appaiono
nere
Chiudere a chiave e togliere la chiave
Rimozione delle valigie
System
Girare la chiave nella serratura della valigia in posizione A
Sollevare la maniglia 1
– Le due finestrelle 3 appaiono
rosse
Girare la chiave in senso oppo-
sto, estrarla e rimuovere la vali-
gia System dal relativo supporto
AA1
2
3
Valigie System
10k41bki2.book Seite 24 Donnerstag, 24. Juli 2003 9:23 09
Page 27 of 96
25
Schema generale e comandi
1
Valigie System

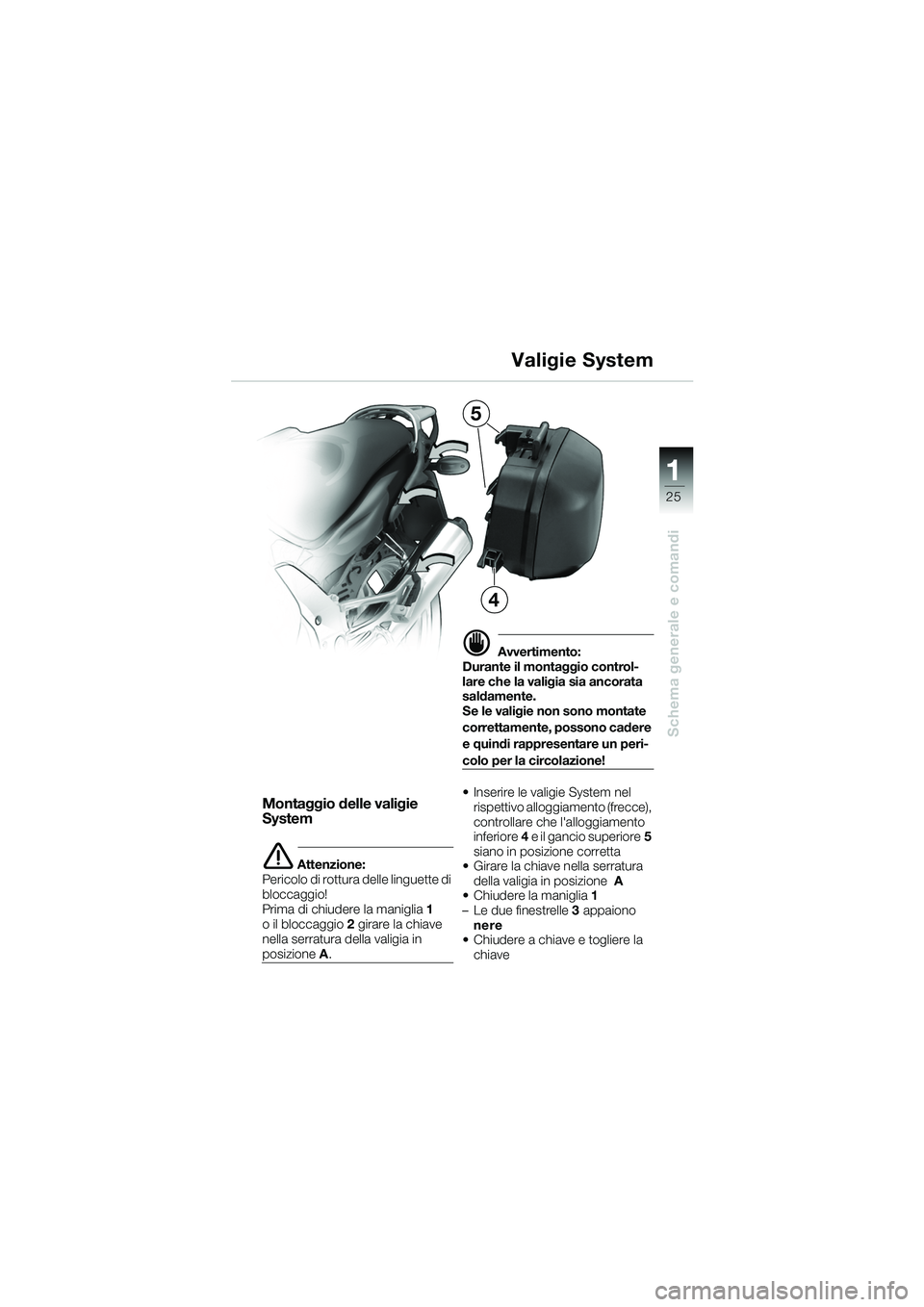

Montaggio delle valigie
System
e Attenzione:
Pericolo di rottura delle linguette di
bloccaggio!
Prima di chiudere la maniglia 1
o il bloccaggio 2 girare la chiave
nella serratura della valigia in
posizione A .
d Avvertimento:
Durante il montaggio control-
lare che la valigia sia ancorata
saldamente.
Se le valigie non sono montate
correttamente, possono cadere
e quindi rappresentare un peri-
colo per la circolazione!
Inserire le valigie System nel rispettivo alloggiamento (frecce),
controllare che l'alloggiamento
inferiore 4 e il gancio superiore 5
siano in posizione corretta
Girare la chiave nella serratura della valigia in posizione A
Chiudere la maniglia 1
– Le due finestrelle 3 appaiono
nere
Chiudere a chiave e togliere la chiave
5
4
10k41bki2.book Seite 25 Donnerstag, 24. Juli 2003 9:23 09
Page 28 of 96
26
Controlli di sicurezza
2

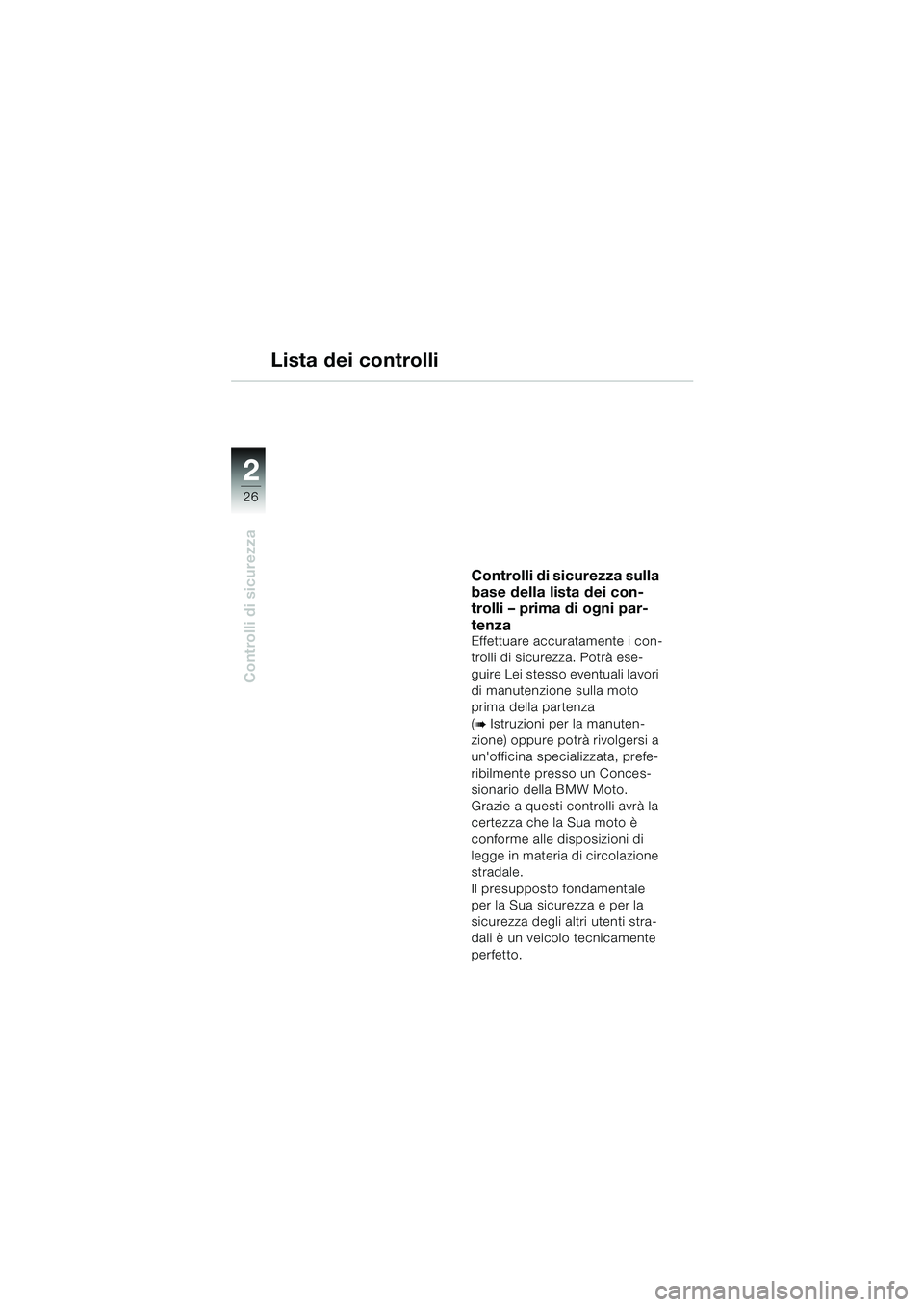

Lista dei controlli
Controlli di sicurezza sulla
base della lista dei con-
trolli – prima di ogni par-
tenza
Effettuare accuratamente i con-
trolli di sicurezza. Potrà ese-
guire Lei stesso eventuali lavori
di manutenzione sulla moto
prima della partenza
(
b Istruzioni per la manuten-
zione) oppure potrà rivolgersi a
un'officina specializzata, prefe-
ribilmente presso un Conces-
sionario della BMW Moto.
Grazie a questi controlli avrà la
certezza che la Sua moto è
conforme alle disposizioni di
legge in materia di circolazione
stradale.
Il presupposto fondamentale
per la Sua sicurezza e per la
sicurezza degli altri utenti stra-
dali è un veicolo tecnicamente
perfetto.
10k41bki2.book Seite 26 Donnerstag, 24. Juli 2003 9:23 09
Page 29 of 96
22
27
Controlli di sicurezza
2

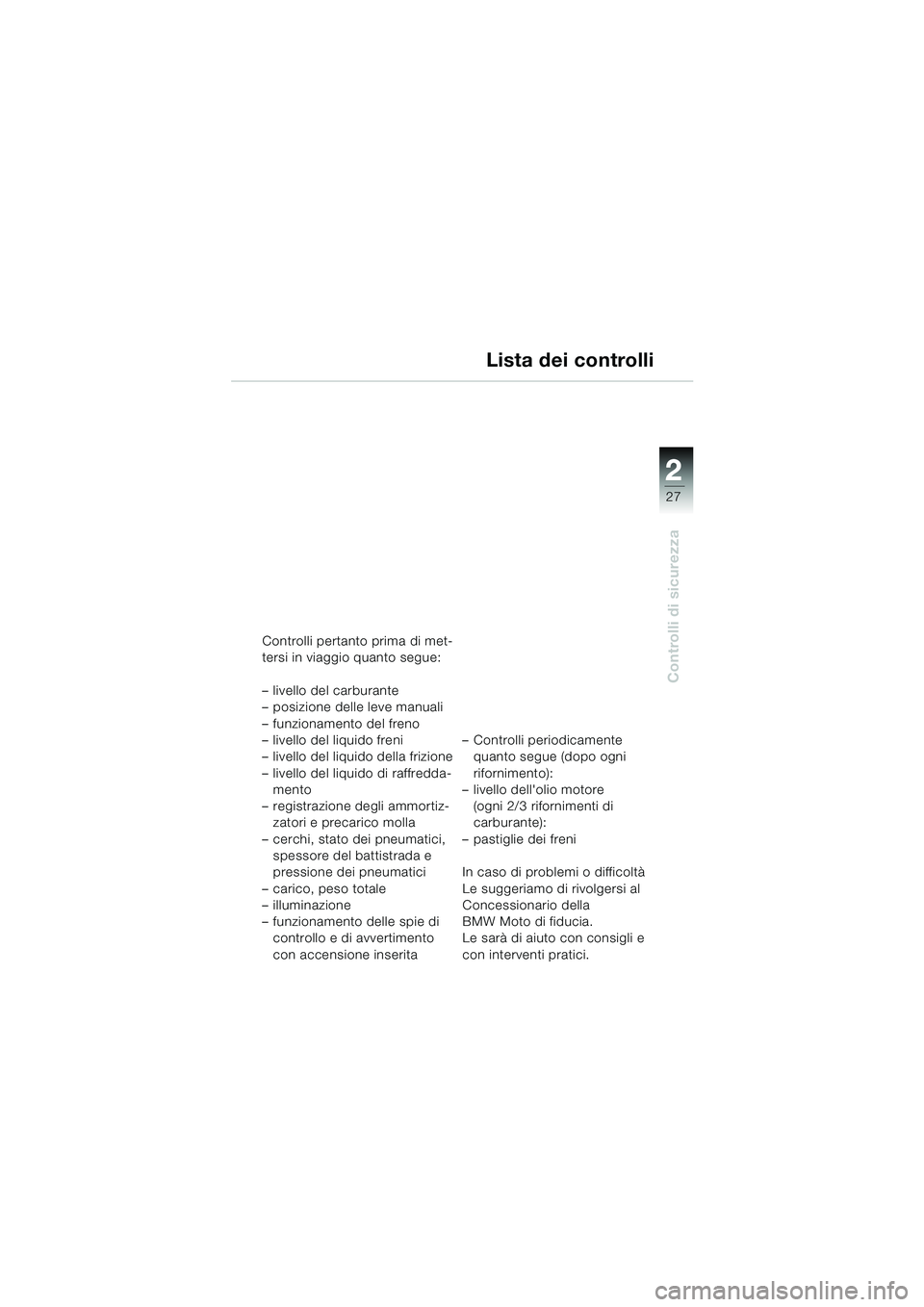

Controlli pertanto prima di met-
tersi in viaggio quanto segue:
– livello del carburante
– posizione delle leve manuali
– funzionamento del freno
– livello del liquido freni
– livello del liquido della frizione
– livello del liquido di raffredda-mento
– registrazione degli ammortiz- zatori e precarico molla
– cerchi, stato dei pneumatici, spessore del battistrada e
pressione dei pneumatici
– carico, peso totale
– illuminazione
– funzionamento delle spie di controllo e di avvertimento
con accensione inserita – Controlli periodicamente
quanto segue (dopo ogni
rifornimento):
– livello dell'olio motore
(ogni 2/3 rifornimenti di
carburante):
– pastiglie dei freni
In caso di problemi o difficoltà
Le suggeriamo di rivolgersi al
Concessionario della
BMW Moto di fiducia.
Le sarà di aiuto con consigli e
con interventi pratici.
Lista dei controlli
10k41bki2.book Seite 27 Donnerstag, 24. Juli 2003 9:23 09
Page 30 of 96
28
Controlli di sicurezza
2
Olio motore

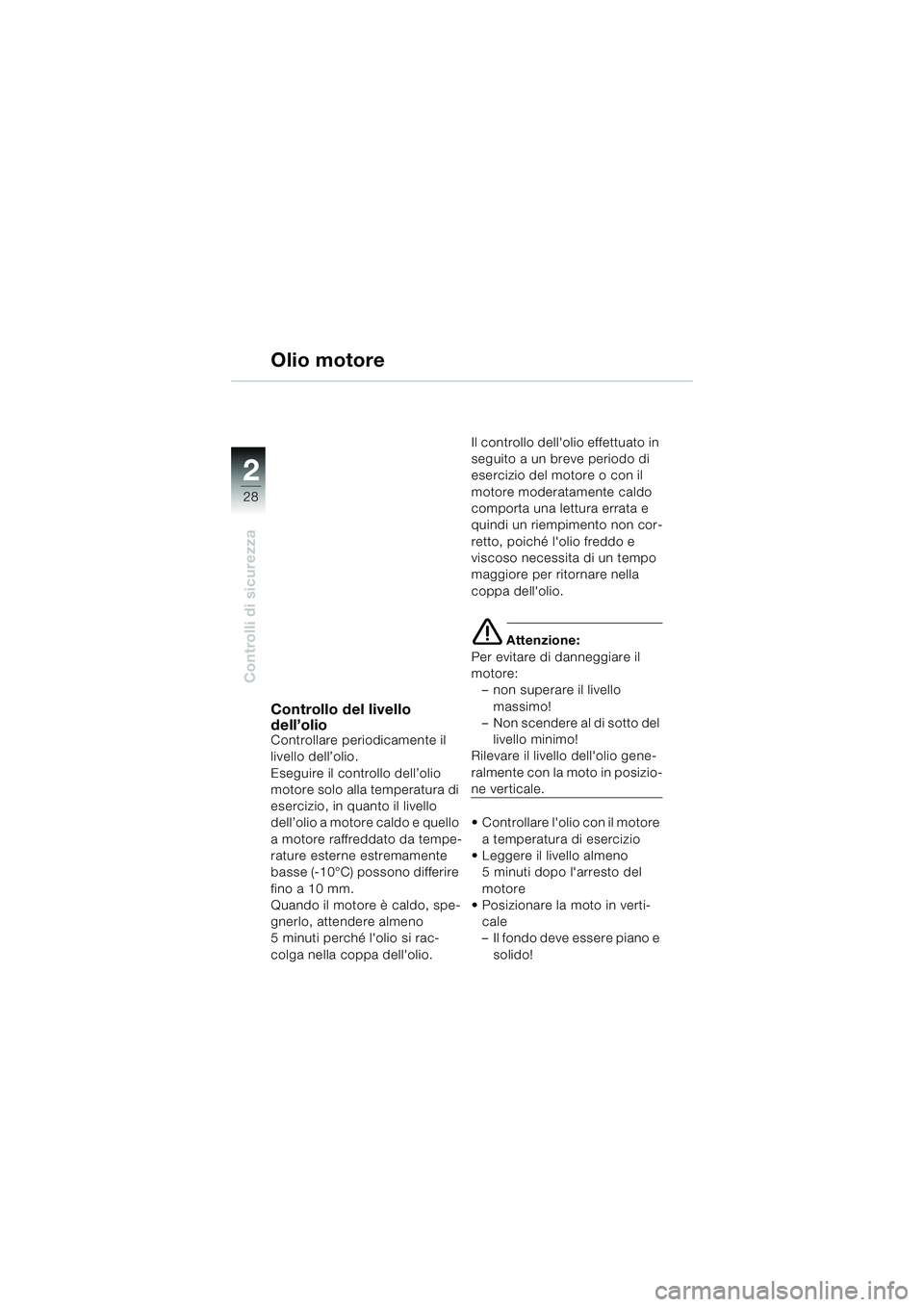

Controllo del livello
dell’olio
Controllare periodicamente il
livello dell’olio.
Eseguire il controllo dell’olio
motore solo alla temperatura di
esercizio, in quanto il livello
dell’olio a motore caldo e quello
a motore raffreddato da tempe-
rature esterne estremamente
basse (-10°C) possono differire
fino a 10 mm.
Quando il motore è caldo, spe-
gnerlo, attendere almeno
5 minuti perché l'olio si rac-
colga nella coppa dell'olio.Il controllo dell'olio effettuato in
seguito a un breve periodo di
esercizio del motore o con il
motore moderatamente caldo
comporta una lettura errata e
quindi un riempimento non cor-
retto, poiché l'olio freddo e
viscoso necessita di un tempo
maggiore per ritornare nella
coppa dell'olio.
e
Attenzione:
Per evitare di danneggiare il
motore: – non superare il livello
massimo!
– Non scendere al di sotto del
livello minimo!
Rilevare il livello dell'olio gene-
ralmente con la moto in posizio-
ne verticale.
Controllare l'olio con il motore
a temperatura di esercizio
Leggere il livello almeno 5 minuti dopo l'arresto del
motore
Posizionare la moto in verti-
cale
– Il fondo deve essere piano e solido!
10k41bki2.book Seite 28 Donnerstag, 24. Juli 2003 9:23 09
