Controlli di sicurezza
2

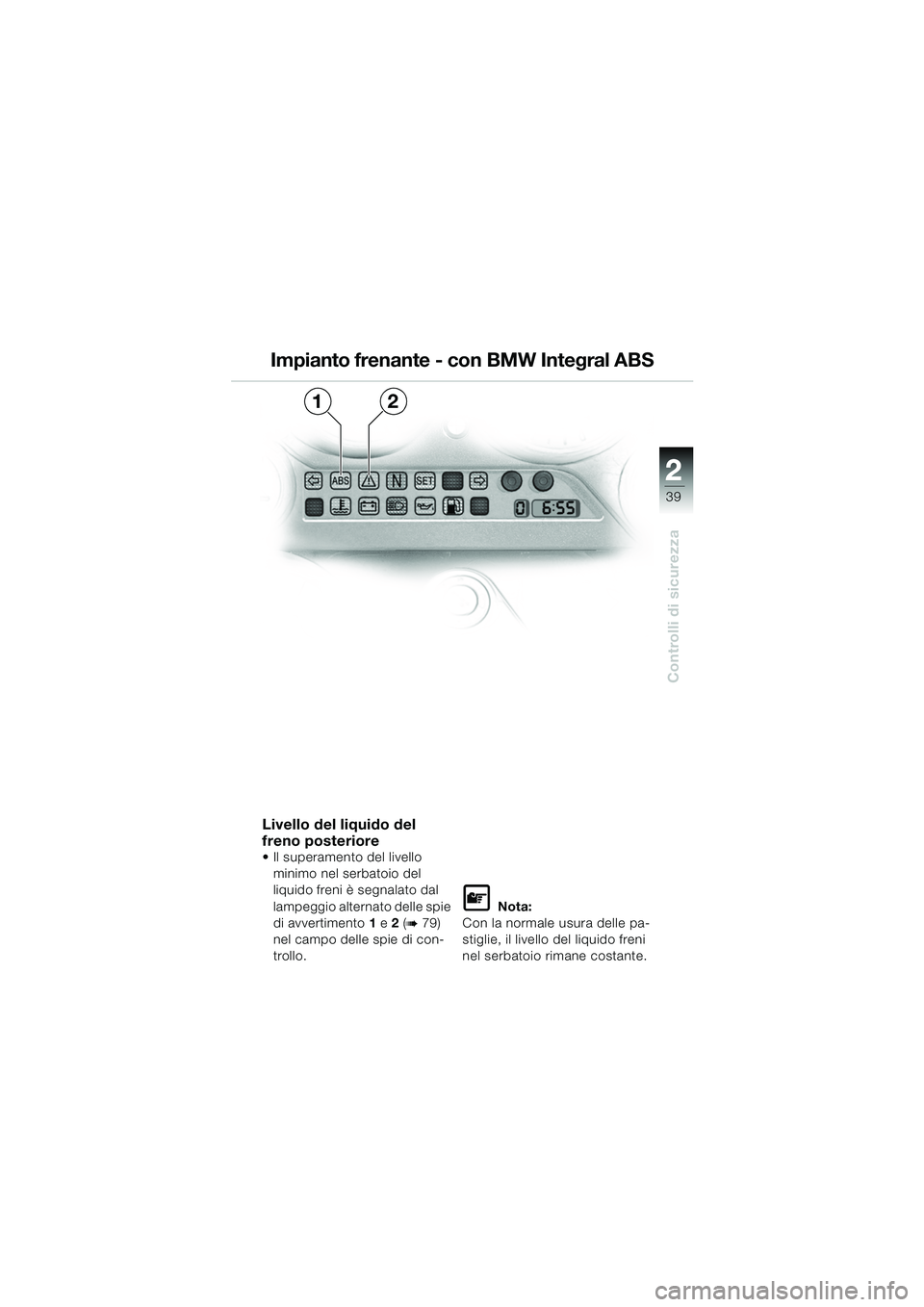

Impianto frenante - con BMW Integral ABS
Livello del liquido del
freno posteriore
 Il superamento del livello minimo nel serbatoio del
liquido freni è segnalato dal
lampeggio alternato delle spie
di avvertimento 1 e 2 (
b 79)
nel campo delle spie di con-
trollo.
L Nota:
Con la normale usura delle pa-
stiglie, il livello del liquido freni
nel serbatoio rimane costante.
12
10k41bki2.book Seite 39 Donnerstag, 24. Juli 2003 9:23 09

40
Controlli di sicurezza
2

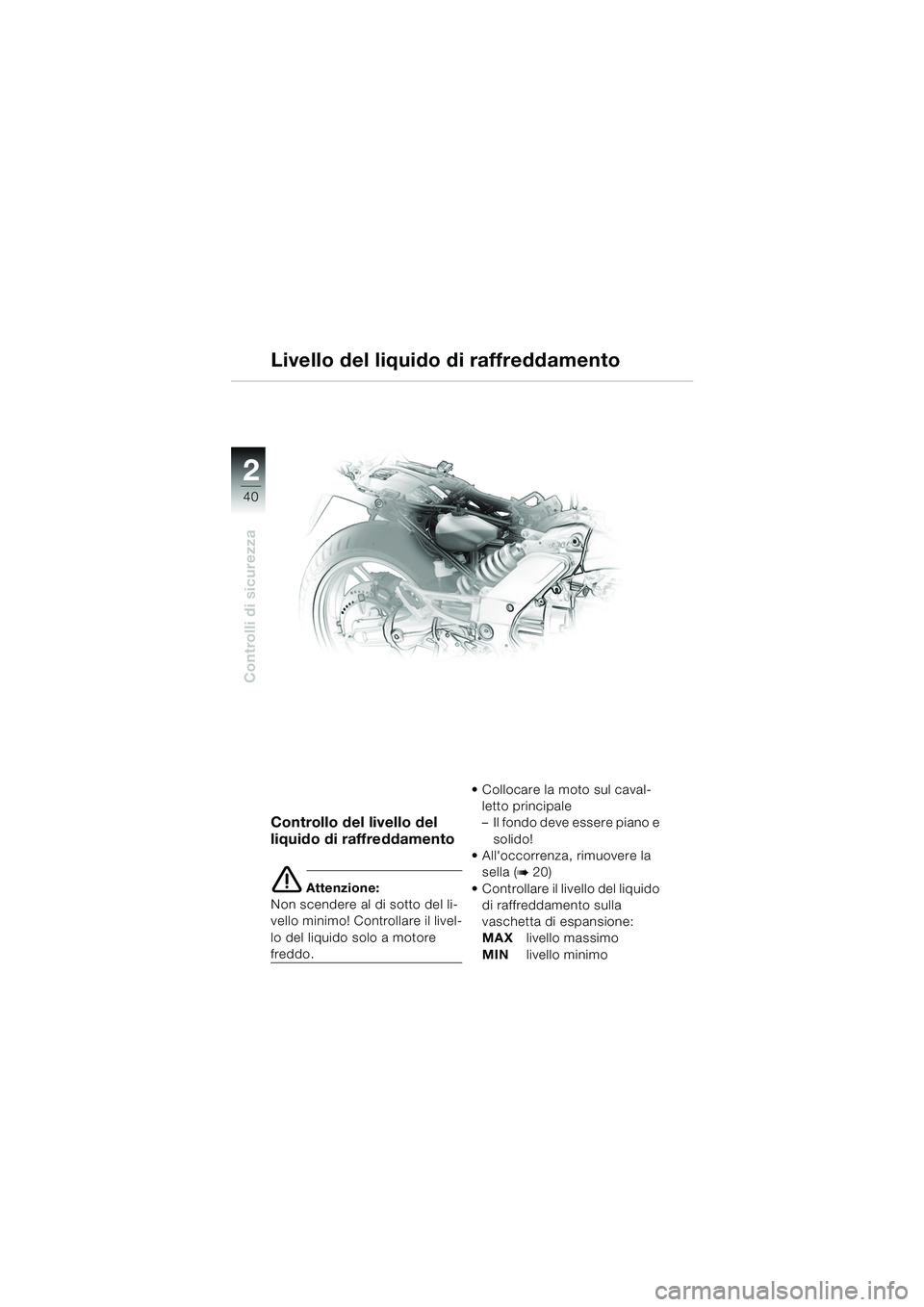

Livello del liquido di raffreddamento
Controllo del livello del
liquido di raffreddamento
e Attenzione:
Non scendere al di sotto del li-
vello minimo! Controllare il livel-
lo del liquido solo a motore
freddo.  Collocare la moto sul caval-
letto principale
– Il fondo deve essere piano e solido!
 All'occorrenza, rimuovere la sella (
b 20)
 Controllare il livello del liquido di raffreddamento sulla
vaschetta di espansione:
MAX livello massimo
MIN livello minimo
10k41bki2.book Seite 40 Donnerstag, 24. Juli 2003 9:23 09

22
41
Controlli di sicurezza
2

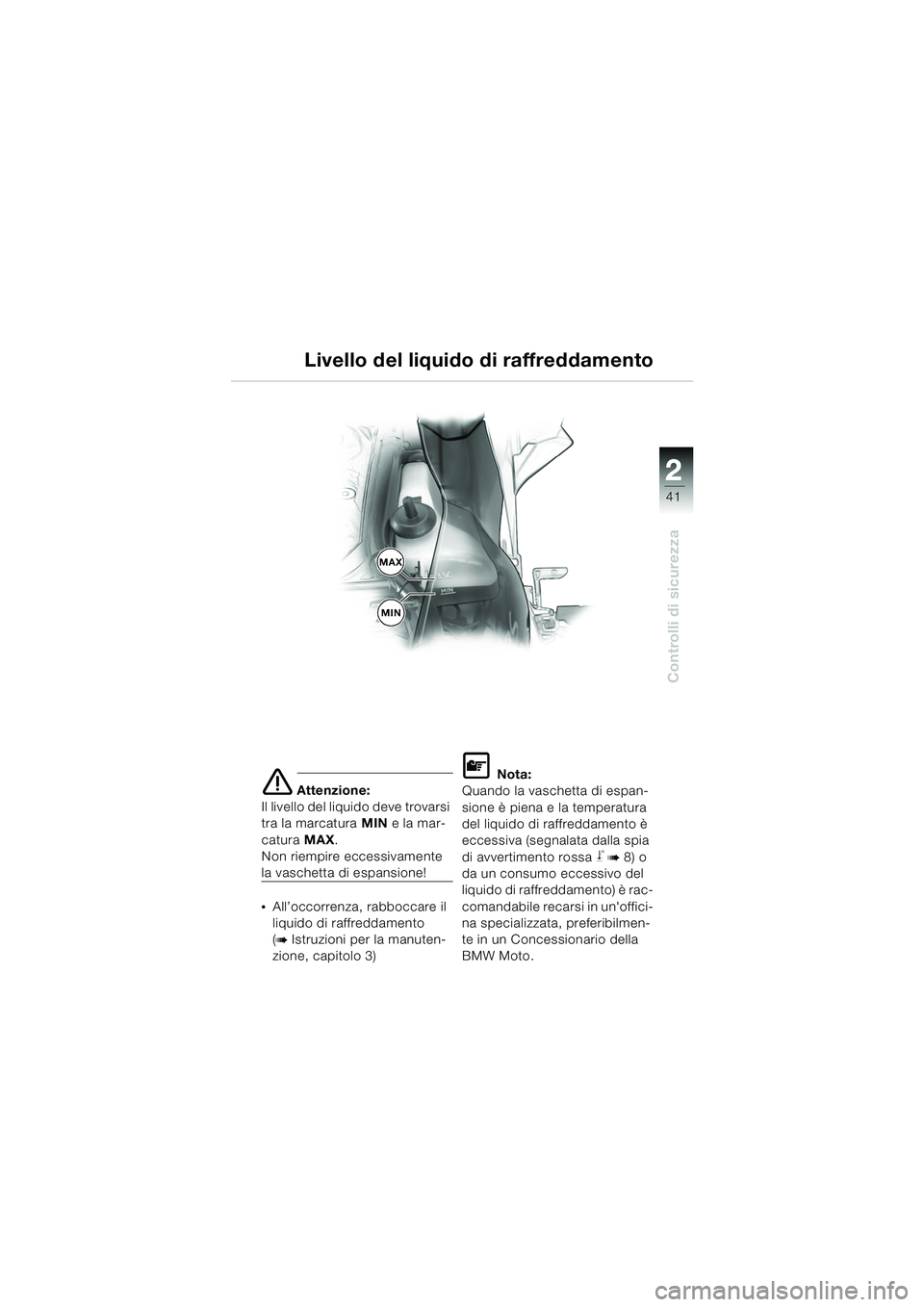

e Attenzione:
Il livello del liquido deve trovarsi
tra la marcatura MIN e la mar-
catura MAX.
Non riempire eccessivamente
la vaschetta di espansione!
•All’occorrenza, rabboccare il
liquido di raffreddamento
(
b Istruzioni per la manuten-
zione, capitolo 3)
L Nota:
Quando la vaschetta di espan-
sione è piena e la temperatura
del liquido di raffreddamento è
eccessiva (segnalata dalla spia
di avvertimento rossa
j b 8) o
da un consumo eccessivo del
liquido di raffreddamento) è rac-
comandabile recarsi in un'offici-
na specializzata, preferibilmen-
te in un Concessionario della
BMW Moto.
Livello del liquido di raffreddamento
MAX
MIN
10k41bki2.book Seite 41 Donnerstag, 24. Juli 2003 9:23 09

42
Controlli di sicurezza
2

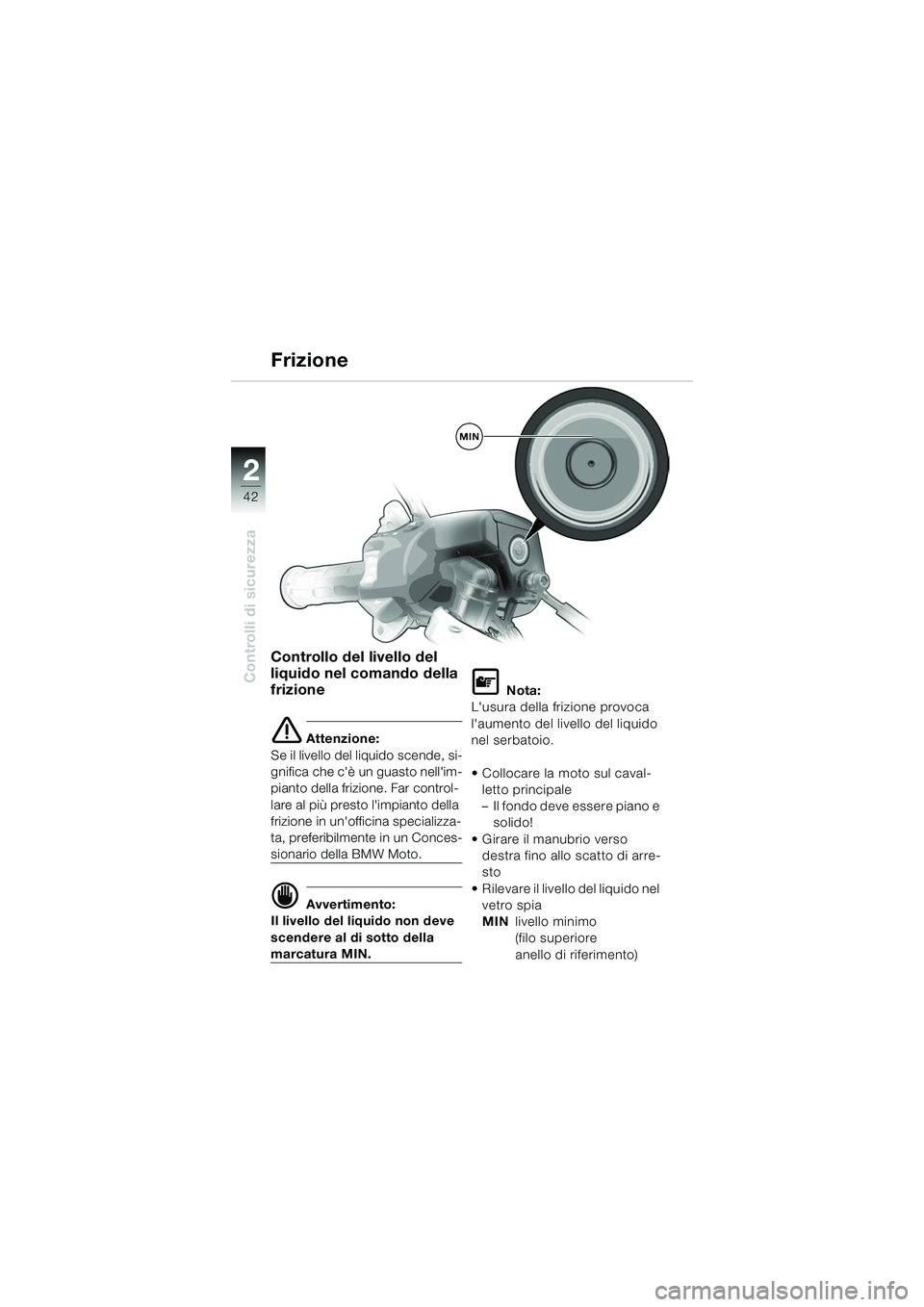

Controllo del livello del
liquido nel comando della
frizione
e Attenzione:
Se il livello del liquido scende, si-
gnifica che c'è un guasto nell'im-
pianto della frizione. Far control-
lare al più presto l'impianto della
frizione in un'officina specializza-
ta, preferibilmente in un Conces-
sionario della BMW Moto.
d Avvertimento:
Il livello del liquido non deve
scendere al di sotto della
marcatura MIN.
L Nota:
L'usura della frizione provoca
l'aumento del livello del liquido
nel serbatoio.
 Collocare la moto sul caval- letto principale
– Il fondo deve essere piano e solido!
 Girare il manubrio verso destra fino allo scatto di arre-
sto
 Rilevare il livello del liquido nel vetro spia
MIN livello minimo
(filo superiore
anello di riferimento)
Frizione
MIN
10k41bki2.book Seite 42 Donnerstag, 24. Juli 2003 9:23 09

22
43
Controlli di sicurezza
2
d Avvertimento:
Prima di mettersi in viaggio re-
golare il precarico molle in
base al peso totale.
Per motivi di sicurezza non
regolare il precarico molle
durante la marcia.
Per eseguire la regolazione
arrestare la moto.

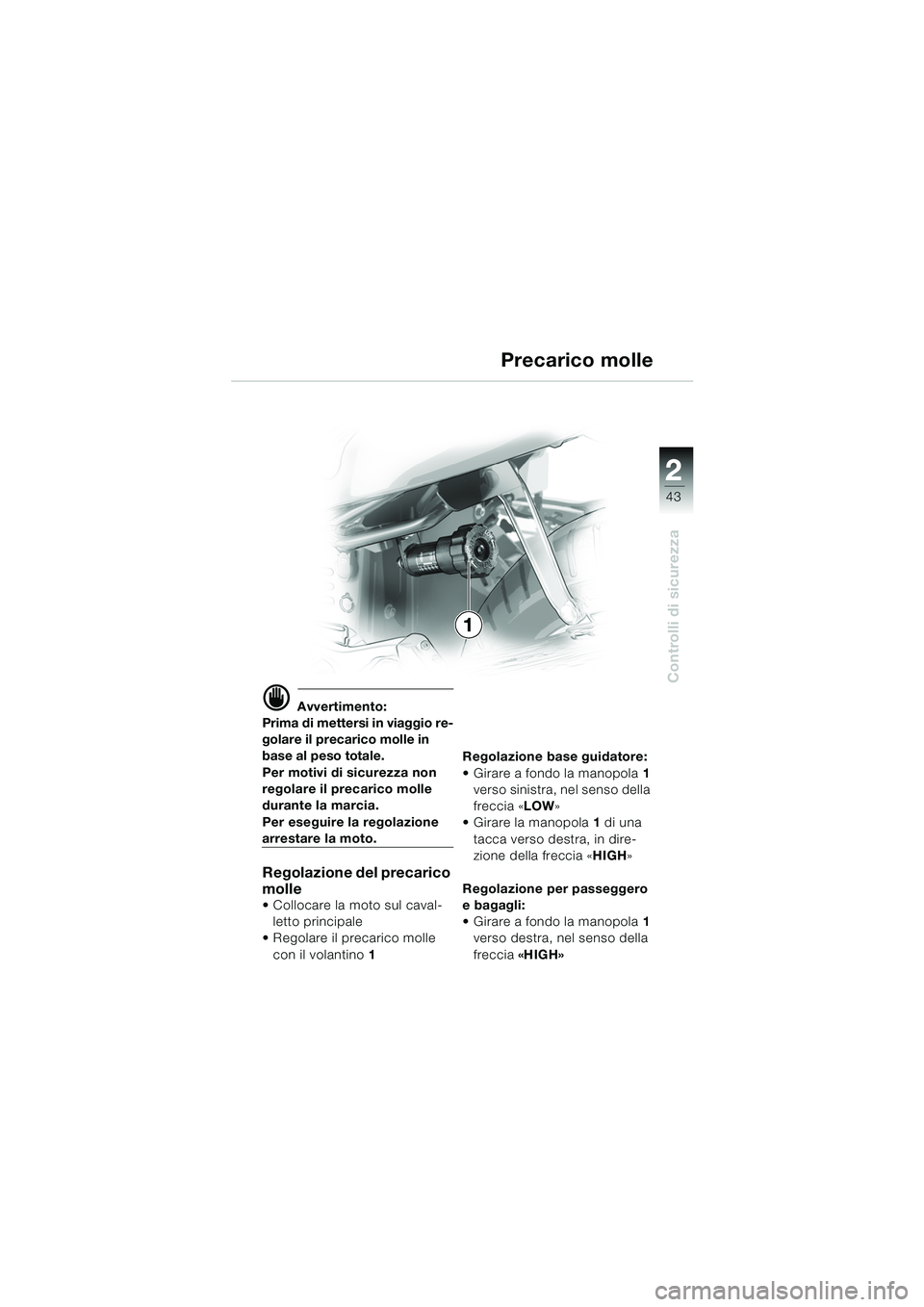

Regolazione del precarico
molle
 Collocare la moto sul caval-
letto principale
 Regolare il precarico molle
con il volantino 1 Regolazione base guidatore:
 Girare a fondo la manopola
1
verso sinistra, nel senso della
freccia « LOW»
 Girare la manopola 1 di una
tacca verso destra, in dire-
zione della freccia « HIGH»
Regolazione per passeggero
e bagagli:
 Girare a fondo la manopola 1
verso destra, nel senso della
freccia «HIGH»
1Precarico molle
10k41bki2.book Seite 43 Donnerstag, 24. Juli 2003 9:23 09

44
Controlli di sicurezza
2
d Avvertimento:
Prima di mettersi in marcia re-
golare l’ammortizzatore della
ruota posteriore in funzione
del peso totale e del carico.
In caso di variazione del pre-
carico delle molle, occorre ri-
prendere anche la registra-
zione degli ammortizzatori.
 Sollevare la moto sul caval- letto principale (
b 60)
 Regolare l'ammortizzatore posteriore con la manopola 1
procedendo come segue: Regolazione base
(solo guidatore)
:
 Girare a fondo verso destra nel senso della freccia H
 Successivamente far com-
piere un giro completo verso
sinistra, in direzione della
freccia S
Registrazione rigida «H»:
 Girare a fondo verso destra nel senso della freccia H
Registrazione morbida «S»:
 Girare a fondo verso sinistra nel senso della freccia S

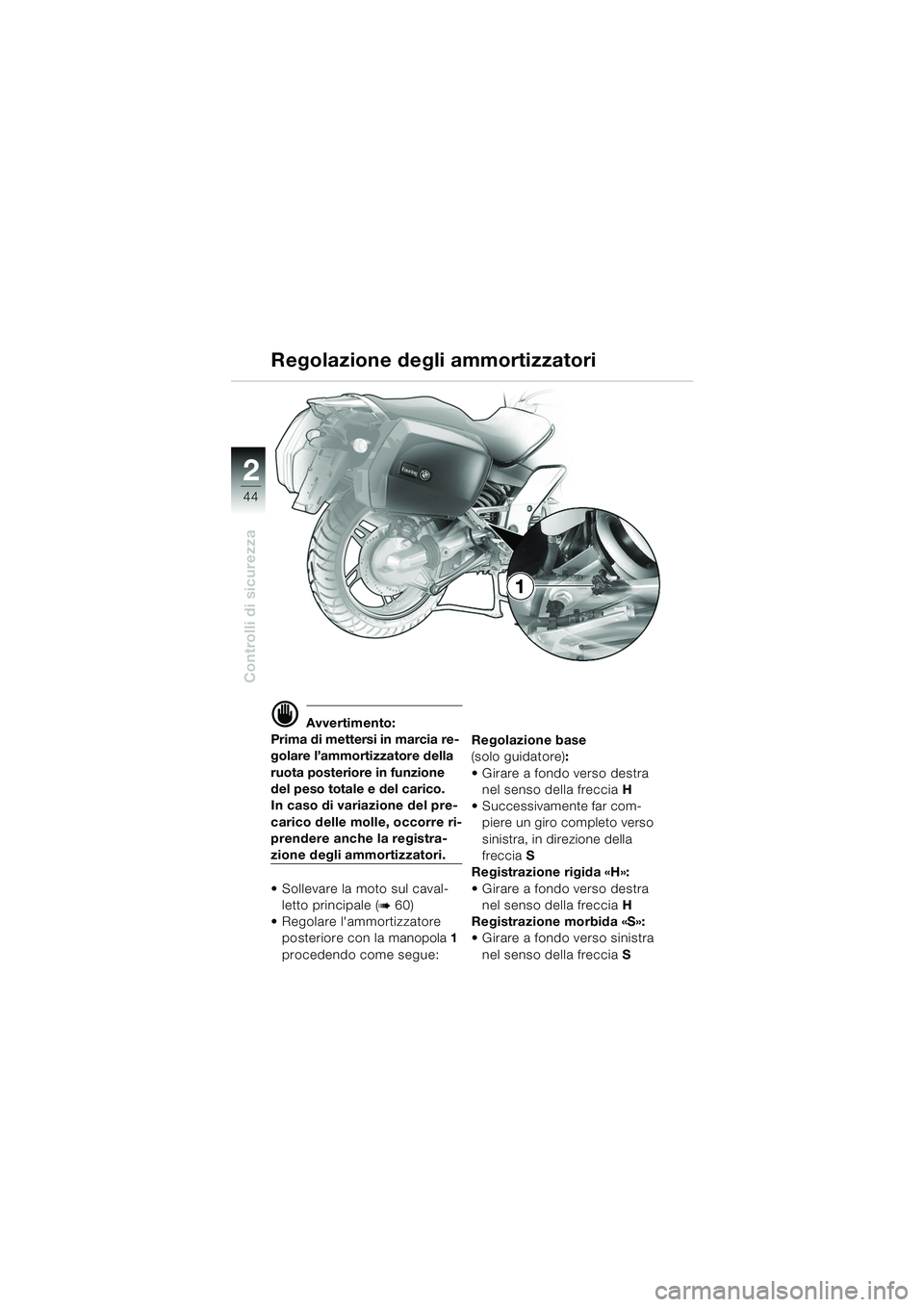

Regolazione degli ammortizzatori
1
10k41bki2.book Seite 44 Donnerstag, 24. Juli 2003 9:23 09

22
45
Controlli di sicurezza
2
Ruote

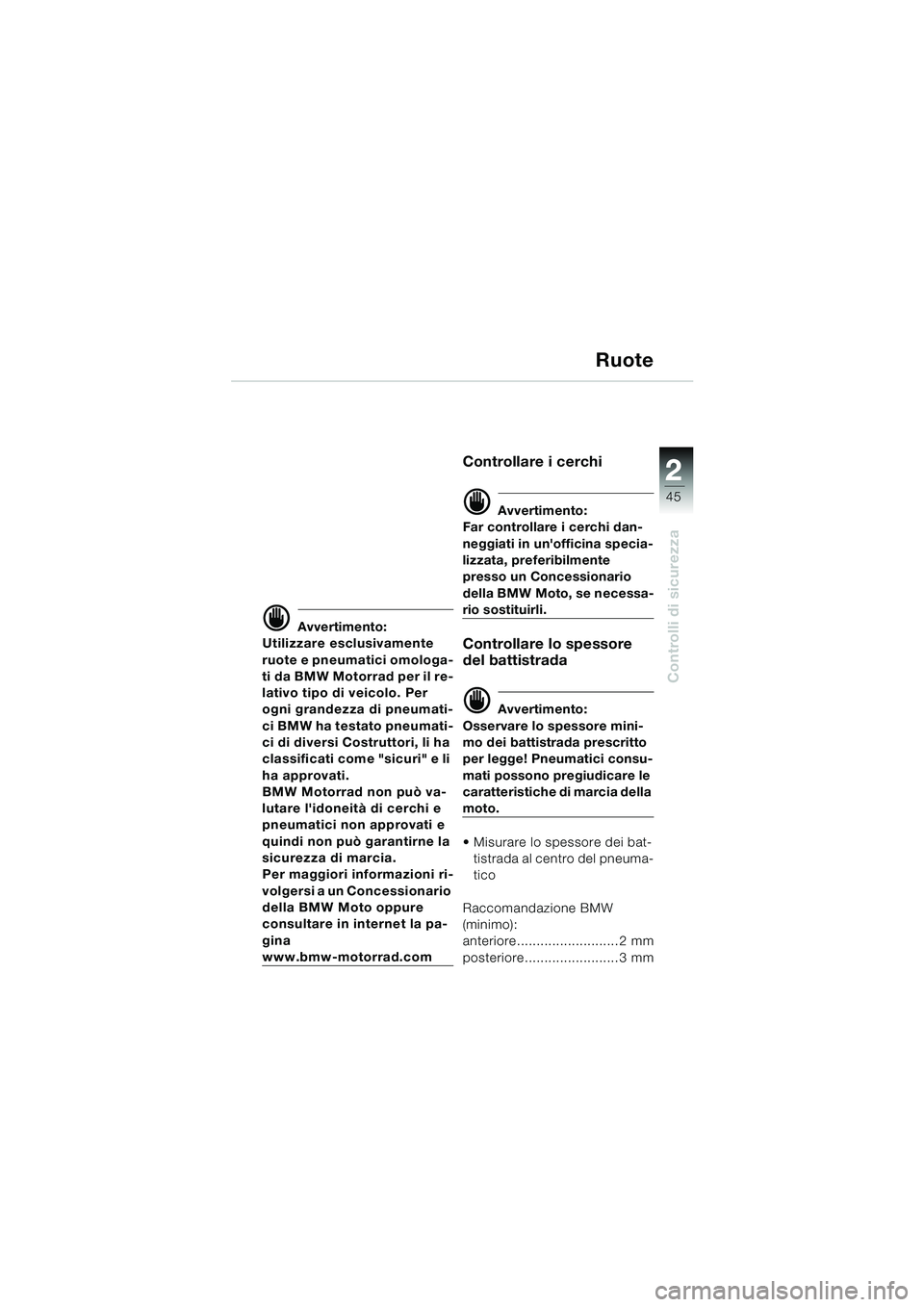

d Avvertimento:
Utilizzare esclusivamente
ruote e pneumatici omologa-
ti da BMW Motorrad per il re-
lativo tipo di veicolo. Per
ogni grandezza di pneumati-
ci BMW ha testato pneumati-
ci di diversi Costruttori, li ha
classificati come "sicuri" e li
ha approvati.
BMW Motorrad non può va-
lutare l'idoneità di cerchi e
pneumatici non approvati e
quindi non può garantirne la
sicurezza di marcia.
Per maggiori informazioni ri-
volgersi a un Concessionario
della BMW Moto oppure
consultare in internet la pa-
gina
www.bmw-motorrad.com
Controllare i cerchi
d Avvertimento:
Far controllare i cerchi dan-
neggiati in un'officina specia-
lizzata, preferibilmente
presso un Concessionario
della BMW Moto, se necessa-
rio sostituirli.
Controllare lo spessore
del battistrada
d Avvertimento:
Osservare lo spessore mini-
mo dei battistrada prescritto
per legge! Pneumatici consu-
mati possono pregiudicare le
caratteristiche di marcia della
moto.
 Misurare lo spessore dei bat- tistrada al centro del pneuma-
tico
Raccomandazione BMW
(minimo):
anteriore.......................... 2 mm
posteriore........................ 3 mm
10k41bki2.book Seite 45 Donnerstag, 24. Juli 2003 9:23 09

46
Controlli di sicurezza
2
Ruote

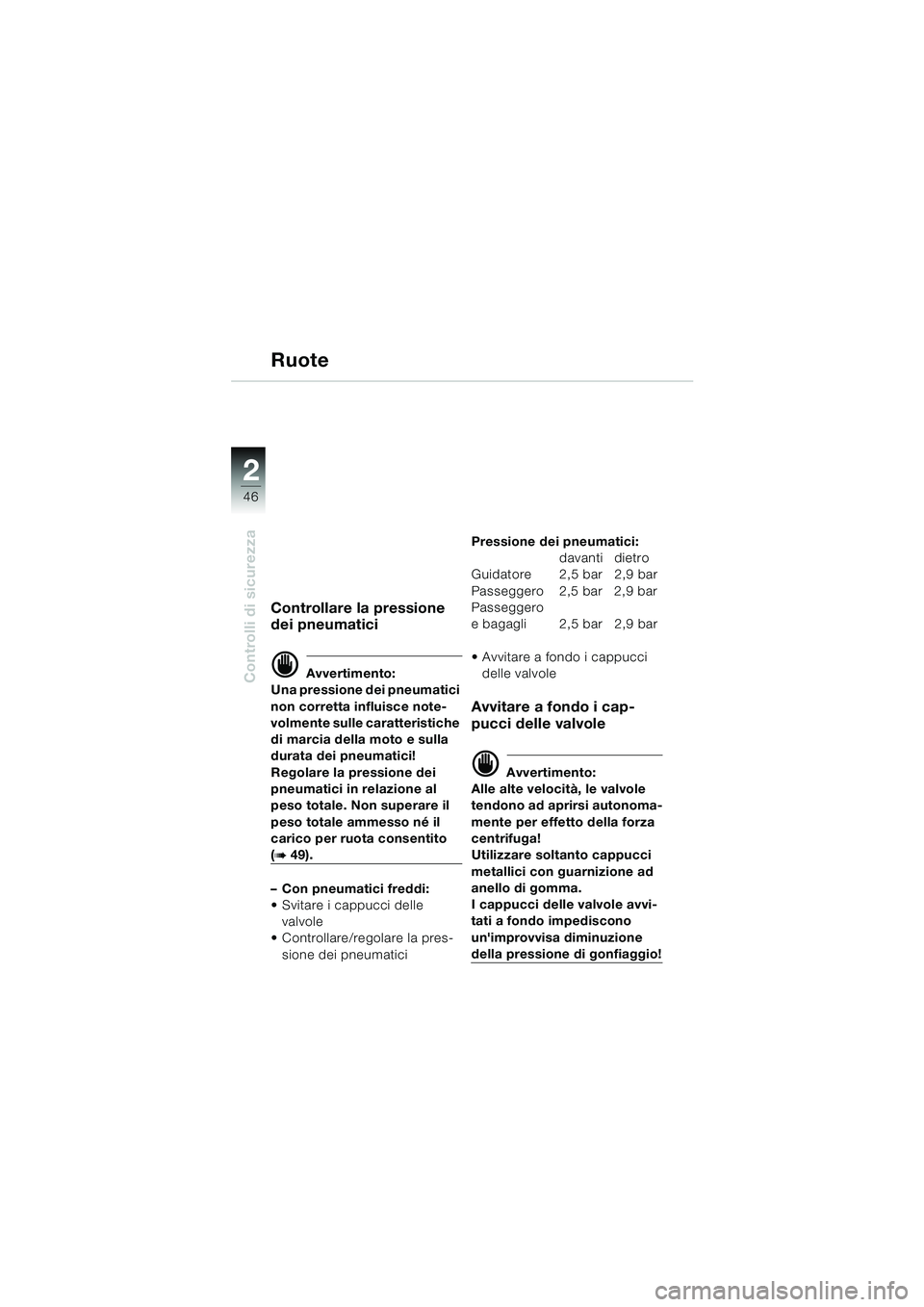

Controllare la pressione
dei pneumatici
d Avvertimento:
Una pressione dei pneumatici
non corretta influisce note-
volmente sulle caratteristiche
di marcia della moto e sulla
durata dei pneumatici!
Regolare la pressione dei
pneumatici in relazione al
peso totale. Non superare il
peso totale ammesso né il
carico per ruota consentito
(b 49).
– Con pneumatici freddi:
 Svitare i cappucci delle valvole
 Controllare/regolare la pres-
sione dei pneumatici Pressione dei pneumatici:
davanti dietro
Guidatore 2,5 bar 2,9 bar
Passeggero 2,5 bar 2,9 bar
Passeggero
e bagagli 2,5 bar 2,9 bar
 Avvitare a fondo i cappucci delle valvole
Avvitare a fondo i cap-
pucci delle valvole
d Avvertimento:
Alle alte velocità, le valvole
tendono ad aprirsi autonoma-
mente per effetto della forza
centrifuga!
Utilizzare soltanto cappucci
metallici con guarnizione ad
anello di gomma.
I cappucci delle valvole avvi-
tati a fondo impediscono
un'improvvisa diminuzione
della pressione di gonfiaggio!
10k41bki2.book Seite 46 Donnerstag, 24. Juli 2003 9:23 09

22
47
Controlli di sicurezza
2

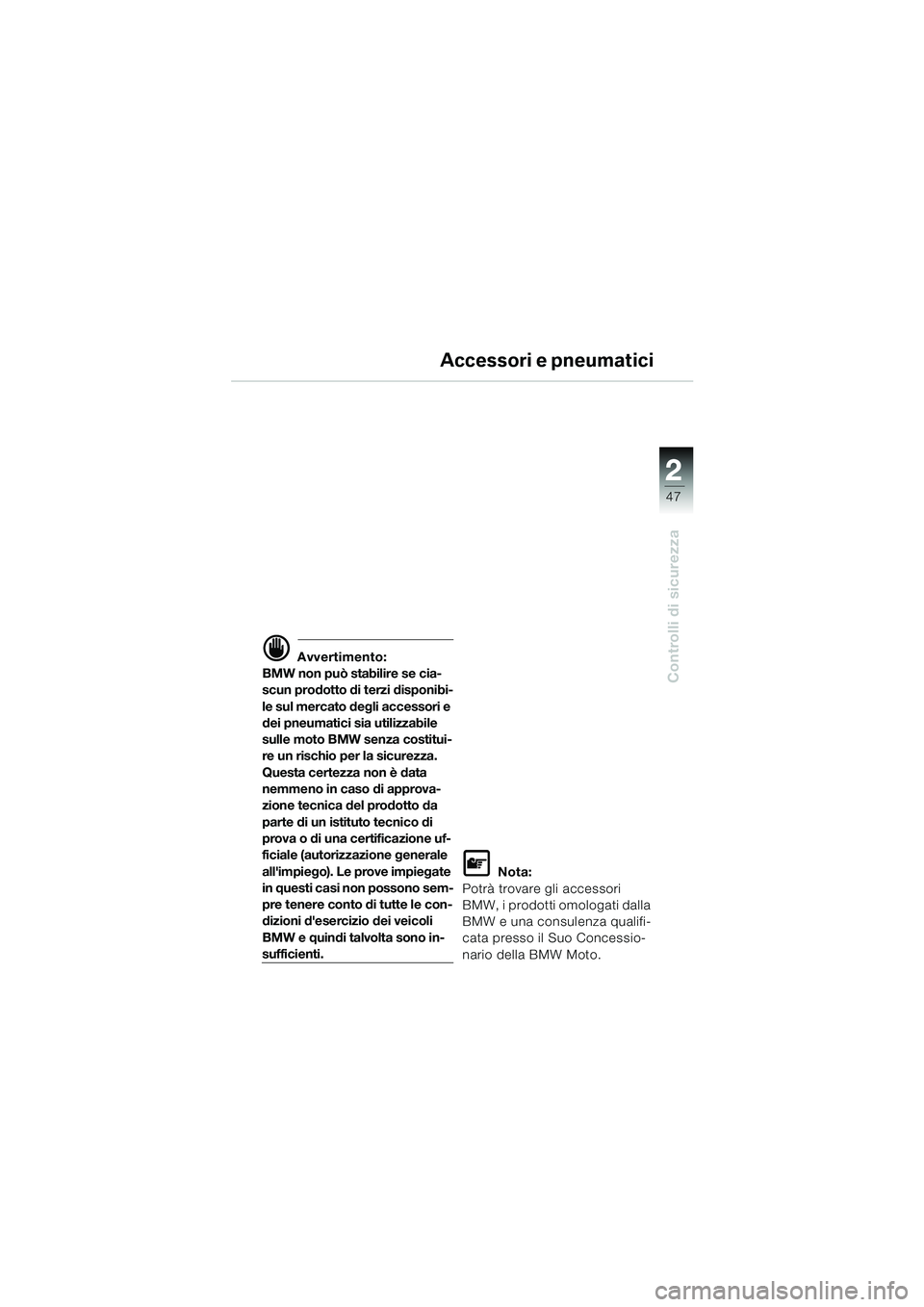

d Avvertimento:
BMW non può stabilire se cia-
scun prodotto di terzi disponibi-
le sul mercato degli accessori e
dei pneumatici sia utilizzabile
sulle moto BMW senza costitui-
re un rischio per la sicurezza.
Questa certezza non è data
nemmeno in caso di approva-
zione tecnica del prodotto da
parte di un istituto tecnico di
prova o di una certificazione uf-
ficiale (autorizzazione generale
all'impiego). Le prove impiegate
in questi casi non possono sem-
pre tenere conto di tutte le con-
dizioni d'esercizio dei veicoli
BMW e quindi talvolta sono in-
sufficienti.
L Nota:
Potrà trovare gli accessori
BMW, i prodotti omologati dalla
BMW e una consulenza qualifi-
cata presso il Suo Concessio-
nario della BMW Moto.

\b\b
\f

10k41bki2.book Seite 47 Donnerstag, 24. Juli 2003 9:23 09

48
Controlli di sicurezza
2

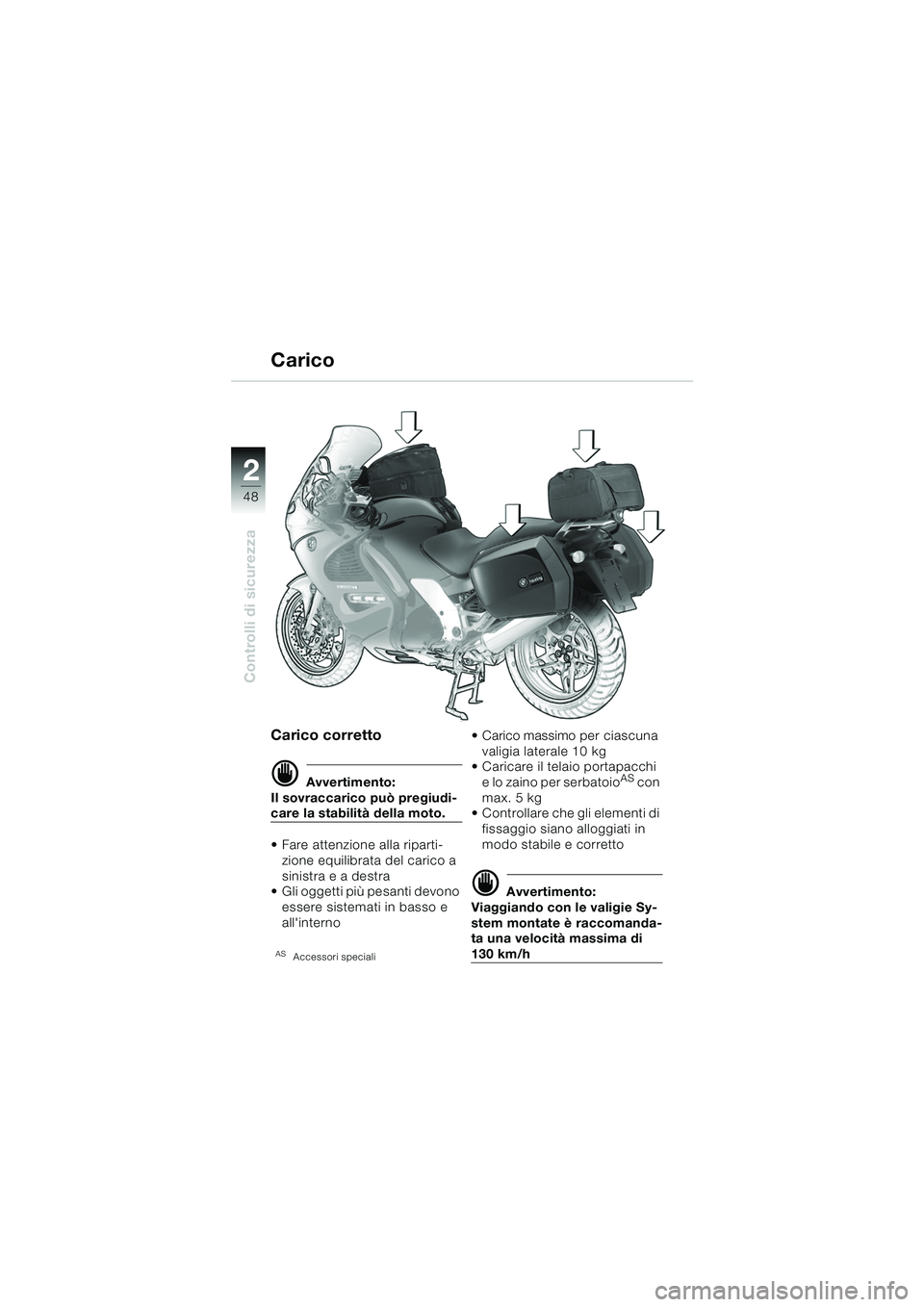

Carico corretto
d Avvertimento:
Il sovraccarico può pregiudi-
care la stabilità della moto.
 Fare attenzione alla riparti-
zione equilibrata del carico a
sinistra e a destra
 Gli oggetti più pesanti devono
essere sistemati in basso e
all'interno
AS Accessori speciali
 Carico massimo per ciascuna valigia laterale 10 kg
 Caricare il telaio portapacchi
e lo zaino per serbatoio
AS con
max. 5 kg
 Controllare che gli elementi di
fissaggio siano alloggiati in
modo stabile e corretto
d Avvertimento:
Viaggiando con le valigie Sy-
stem montate è raccomanda-
ta una velocità massima di
130 km/h
Carico
