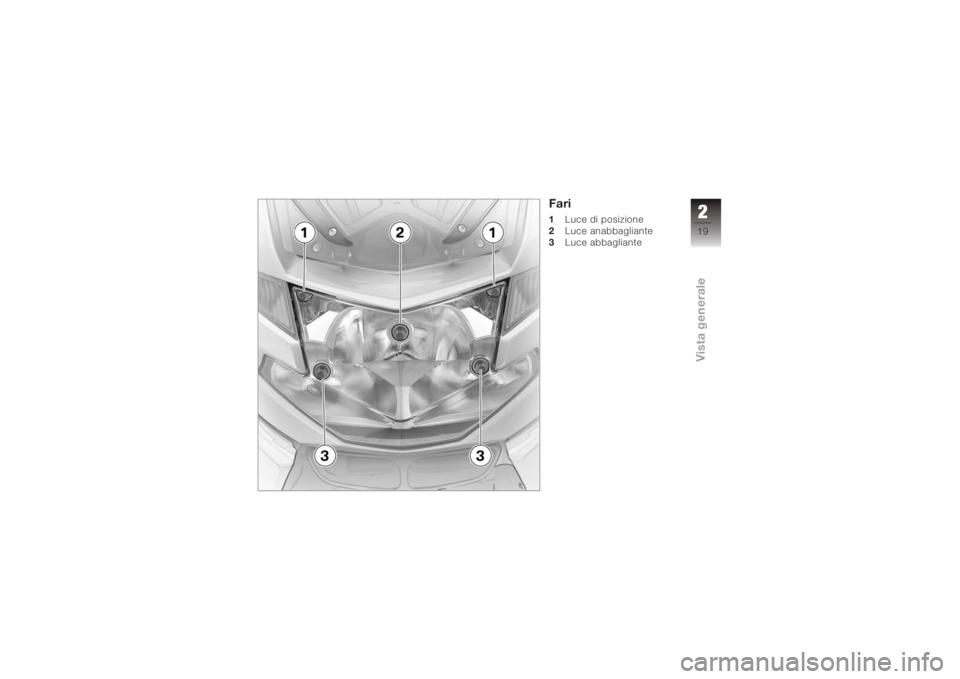

Fari1Luce di posizione
2 Luce anabbagliante
3 Luce abbagliante
219zVista generale

220zVista generale

Indicatori
Display multifunzione . . . . . . . . . . 22
Spie di avvertimento e
controllo . . . . . . . . . . . . . . . . . . . . . . 24
Spia di avvertimento ABS . . . . . . 24
Spia di controllo regolazione
della velocità
ES
................ 24
Indicazioni di funzionamento . . . 24
Spie di avvertimento generali . . 25
Spie di avvertimento del
controllo pressione pneumatici
RDC
ES
........................ 33
Spie di avvertimento ABS . . . . . . 38
Spie di avvertimento ASC
ES
.... 40
321zIndicatori

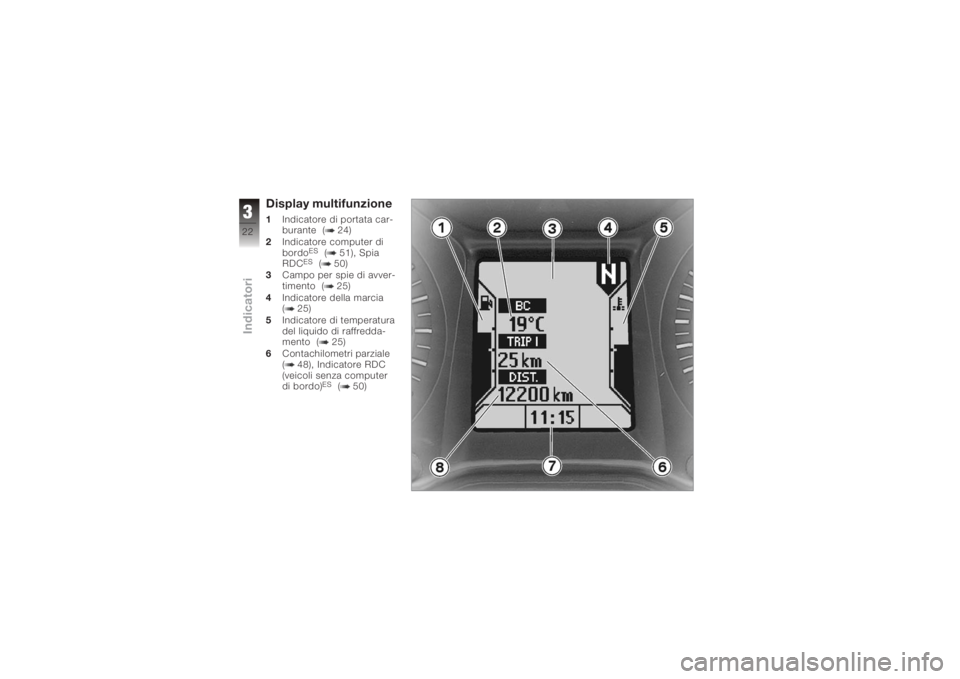

Display multifunzione1Indicatore di portata car-
burante ( 24)
2 Indicatore computer di
bordo
ES
( 51), Spia
RDC
ES
( 50)
3 Campo per spie di avver-
timento ( 25)
4 Indicatore della marcia
( 25)
5 Indicatore di temperatura
del liquido di raffredda-
mento ( 25)
6 Contachilometri parziale
( 48), Indicatore RDC
(veicoli senza computer
di bordo)ES
( 50)
322zIndicatori

7Orologio ( 50), Set-
tore per le indicazioni
del riscaldamento sel-
la
ES
( 60), Settore per
le indicazioni della rego-
lazione luminosità del di-
splay ( 49), Settore per
le indicazioni dell'ESA
ES
( 74)
8 Contachilometri ( 48)
323zIndicatori

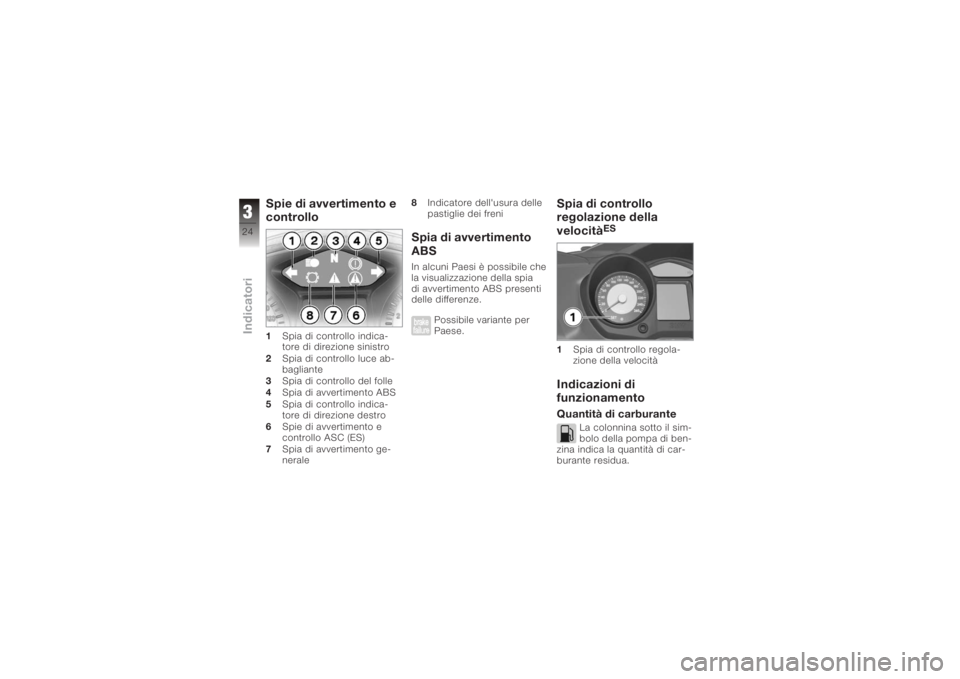

Spie di avvertimento e
controllo1Spia di controllo indica-
tore di direzione sinistro
2 Spia di controllo luce ab-
bagliante
3 Spia di controllo del folle
4 Spia di avvertimento ABS
5 Spia di controllo indica-
tore di direzione destro
6 Spie di avvertimento e
controllo ASC (ES)
7 Spia di avvertimento ge-
nerale 8
Indicatore dell'usura delle
pastiglie dei freni
Spia di avvertimento
ABSIn alcuni Paesi è possibile che
la visualizzazione della spia
di avvertimento ABS presenti
delle differenze.
Possibile variante per
Paese.
Spia di controllo
regolazione della
velocità
ES
1 Spia di controllo regola-
zione della velocità
Indicazioni di
funzionamentoQuantità di carburante
La colonnina sotto il sim-
bolo della pompa di ben-
zina indica la quantità di car-
burante residua.
324zIndicatori

Marcia
Viene indicata la marcia
innestata.
Se non è innestata alcuna
marcia, l'indicatore della mar-
cia visualizza N, si accende
inoltre la spia di controllo del
folle.
Temperatura liquido di
raffreddamento
La colonnina sotto il sim-
bolo della temperatura
indica il livello della tempera-
tura del liquido di raffredda-
mento.
Intervento ASC (ES)
La spia di avvertimento
ASC lampeggia rapida-
mente.
L'ASC è instabile nella ruota
posteriore e riduce la coppia.
La spia di avvertimento lam-
peggia un secondo in più ri-
spetto all'intervento dell'ASC. In questo modo il pilota rice-
ve anche dopo una situazione
critica di marcia una conferma
ottica dell'avvenuta regolazio-
ne.
Spie di avvertimento
generaliVisualizzazione
Gli avvertimenti generali ven-
gono visualizzati da spie o da
testi e simboli nel display mul-
tifunzione, talvolta si accende
anche la spia di avvertimen-
to generale rossa o gialla. In
presenza di più avvertimenti,
vengono visualizzate tutte le
spie e i simboli corrisponden-
ti.
325zIndicatori

Schema generale spie di avviso
Rappresentazione Significato
Si accende di co-
lore gialloViene visualizza-
to l'avvertimento
EWS
EWS attivo ( 28)
Si accende di co-
lore giallo Lampeggia
Riserva carburante ( 28)
Si accende di co-
lore rosso L'indicatore di
temperatura lam-
peggiaTemperatura del liquido di raffredda-
mento troppo alta ( 28)
Si accende di co-
lore giallo Viene visualizzato
Elettronica del motore ( 29)
lampeggia di co-
lore rosso Viene visualizzato Pressione olio motore insufficiente
( 29)
viene visualizzato
con l'avvertimen-
to
Oil
Livello dell'olio motore troppo basso
( 30)
Si accende di co-
lore rosso Viene visualizzato
Corrente di carica della batteria in-
sufficiente ( 30)
Si accende È stato raggiunto il limite d'usura
delle pastiglie dei freni ( 31)
326zIndicatori

RappresentazioneSignificato
Si accende di co-
lore gialloViene visualizzato
Avaria lampadina posteriore ( 31)
Viene visualizzato Avaria lampadina anteriore ( 32)
Si accende di co-
lore giallo Viene visualizzato
Avaria lampade ( 32)
lampeggia con
l'indicatore della
temperatura Avvertimento ghiaccio ( 32)
Viene visualizzato
con l'avvertimen-
to
DWA
Batteria dell'impianto antifurto debo-
le (ES) ( 33)
Si accende di co-
lore giallo Viene visualizzato
con l'avvertimen-
to
DWA
Batteria dell'impianto antifurto (ES)
esaurita ( 33)
327zIndicatori

EWS attivoLa spia di avvertimento
generale si accende di
colore giallo.
Viene visualizzato l'avverti-
mento
EWS
.
La chiave utilizzata non è abi-
litata all'avviamento o la co-
municazione tra la chiave e
l'elettronica del motore è di-
sturbata. Togliere le altre chiavi del
veicolo attaccate alla chiave
d'accensione.
Utilizzare la chiave sostituti-
va.
Far sostituire la chiave difet-
tosa preferibilmente da un
Concessionario BMW Mo-
torrad.
Riserva carburante La spia di avvertimento
generale si accende di
colore giallo. Il simbolo della riserva di
carburante lampeggia.
La carenza di carburante
può provocare una man-
cata combustione e un arre-
sto improvviso del motore. Le
mancate combustioni posso-
no danneggiare il catalizzato-
re, un arresto improvviso del
motore può essere causa di
incidenti.
Non lasciare svuotare il ser-
batoio carburante.
Viene visualizzata l'auto-
nomia residua prevista.
Nel serbatoio carburante è
ancora presente, come mas-
simo, la riserva. Riserva di carburante
4l
Rifornimento ( 88) Temperatura del liquido di
raffreddamento troppo alta
La spia di avvertimento
generale si accende di
colore rosso.
L'indicatore di tempera-
tura lampeggia.
Proseguendo con il mo-
tore surriscaldato, que-
sto si può danneggiare.
Prestare tassativamente at-
tenzione alle misure sotto
riportate.
La temperatura del liquido di
raffreddamento è troppo alta.
Se possibile procedere a
carico parziale per raffred-
dare il motore.
In coda spegnere il motore,
ma lasciare l'accensione in-
serita, in modo che il venti-
latore del radiatore rimanga
in funzione.
Se la temperatura del liqui-
do di raffreddamento au-
