Not-Aus-Schalter1Not-Aus-Schalter
Betätigung des Not-Aus-
Schalters während der
Fahrt kann zum Blockieren des
Hinterrads und damit zum Sturz
führen.
Not-Aus-Schalter nicht während
der Fahrt betätigen.
Mit Hilfe des Not-Aus-Schalters
kann der Motor auf einfache Wei-
se schnell ausgeschaltet werden. A
Betriebsstellung
B Motor ausgeschaltet.
Der Motor lässt sich nur in
Betriebsstellung starten.
Griffheizung
SA
1 Griffheizungsschalter
Die Lenkergriffe können in zwei
Stufen beheizt werden. Die Griff-
heizung ist nur bei laufendem
Motor aktiv. Der durch die Griffheizung
erhöhte Stromverbrauch
kann bei Fahrten im unteren
Drehzahlbereich zur Entladung
der Batterie führen. Bei ungenü-
gend geladener Batterie wird zur
Erhaltung der Startfähigkeit die
Griffheizung abgeschaltet.
459zBedienung
Page 62 of 166

2Heizfunktion aus.
3 50% Heizleistung (ein Punkt
sichtbar).
4 100% Heizleistung (drei
Punkte sichtbar).Automatische
Stabilitäts-Control
ASC
SA
ASC-Funktion
ausschaltenZündung einschalten.
Die ASC-Funktion kann
auch während der Fahrt
ausgeschaltet werden. ASC-Taste
1betätigt halten.
ASC-Symbol wird konstant
angezeigt.
ASC-Taste innerhalb von drei
Sekunden loslassen. ASC-Symbol wird weiterhin
angezeigt.
ASC-Funktion ausgeschaltet.
ASC-Funktion einschaltenASC-Taste 1betätigt halten.
ASC-Symbol wird nicht
mehr angezeigt, bei nicht
abgeschlossener Eigendiagnose
beginnt die ASC-Warnleuchte zu
blinken.
ASC-Taste innerhalb von drei
Sekunden loslassen. ASC-Symbol bleibt aus
bzw. blinkt weiter.
ASC-Funktion eingeschaltet.
Alternativ zur Betätigung der
ASC-Taste kann auch die Zün-
460zBedienung
Page 63 of 166

dung aus- und wieder einge-
schaltet werden.Leuchtet die ASC-Warn-
leuchte nach Aus- und
Einschalten der Zündung und
anschließendem Fahren über
10 km/h weiter, liegt ein ASC-
Fehler vor.KupplungKupplungshebel einstellen
Wird die Lage des Kupp-
lungsflüssigkeitsbehälters
verändert, kann Luft ins Kupp-
lungssystem gelangen.
Weder die Lenkerarmatur noch
den Lenker verdrehen.
Das Einstellen des Kupp-
lungshebels während der
Fahrt kann zu Unfällen führen.
Kupplungshebel nur bei stehen-
dem Motorrad einstellen. Stellschraube
1im Uhrzeiger-
sinn drehen.
Die Stellschraube verfügt
über eine Rastung und lässt
sich leichter drehen, wenn Sie
dabei den Kupplungshebel nach
vorn drücken.
Abstand zwischen Lenkergriff
und Kupplungshebel wird grö-
ßer.
Stellschraube 1gegen den
Uhrzeigersinn drehen.
Abstand zwischen Lenkergriff
und Kupplungshebel wird klei-
ner.
BremseHandbremshebel
einstellen
Wird die Lage des Brems-
flüssigkeitsbehälters verän-
dert, kann Luft ins Bremssystem
gelangen.
Weder die Lenkerarmatur noch
den Lenker verdrehen.
Das Einstellen des Brems-
hebels während der Fahrt
kann zu Unfällen führen.
Bremshebel nur bei stehendem
Motorrad einstellen.
461zBedienung
Page 64 of 166

Stellschraube1im Uhrzeiger-
sinn drehen.
Die Stellschraube verfügt
über eine Rastung und lässt
sich leichter drehen, wenn Sie
dabei den Handbremshebel nach
vorn drücken.
Abstand zwischen Lenkergriff
und Handbremshebel wird grö-
ßer.
Stellschraube 1gegen den
Uhrzeigersinn drehen.
Abstand zwischen Lenkergriff
und Handbremshebel wird klei-
ner.
SpiegelSpiegel einstellenSpiegel durch Verdrehen in die
gewünschte Position bringen.
Spiegelarm einstellenSchutzkappe über der Ver-
schraubung am Spiegelarm
hochschieben.
Mutter 1lösen (Linksgewinde).
Spiegelarm in gewünschte Po-
sition drehen.
Mutter 1mit Drehmoment an-
ziehen, dabei Spiegelarm fest-
halten.
Spiegel an Klemmstück
22 Nm
Schutzkappe über die Ver-
schraubung schieben.
462zBedienung
Page 65 of 166

FedervorspannungEinstellungDie Federvorspannung am Hin-
terrad muss der Beladung des
Motorrads angepasst werden.
Eine Erhöhung der Zuladung er-
fordert eine Erhöhung der Feder-
vorspannung, weniger Gewicht
eine entsprechend geringere Fe-
dervorspannung.Federvorspannung am
Hinterrad einstellenMotorrad abstellen, dabei auf
ebenen und festen Untergrund
achten.Nicht abgestimmte Einstel-
lungen von Federvorspan-
nung und Dämpfung verschlech-
tern das Fahrverhalten Ihres Mo-
torrads.
Dämpfung der Federvorspannung
anpassen.
Das Verstellen der Feder-
vorspannung während der
Fahrt kann zu Unfällen führen.
Federvorspannung nur bei ste-
hendem Motorrad einstellen.
Zur Erhöhung der Federvor-
spannung, Handrad 1in Pfeil-
richtung HIGH drehen. Zur Verringerung der Federvor-
spannung, Handrad
1in Pfeil-
richtung LOW drehen.
Grundeinstellung der Fe-
dervorspannung hinten
Handrad bis zum Anschlag
in Pfeilrichtung LOW, dann
um 13 Klicks in Pfeilrichtung
HIGH drehen (vollgetankt,
mit Fahrer 85 kg)
DämpfungEinstellungDie Dämpfung muss der Feder-
vorspannung angepasst werden.
Eine Erhöhung der Federvor-
spannung erfordert eine härtere
Dämpfung, eine Verringerung der
Federvorspannung eine weichere
Dämpfung.
463zBedienung
Page 66 of 166

Dämpfung am Hinterrad
einstellenMotorrad abstellen, dabei auf
ebenen und festen Untergrund
achten.
Hinterraddämpfer über die Ein-
stellschraube1mit Bordwerk-
zeug einstellen. Zur Erhöhung der Dämpfung
Einstellschraube in Pfeilrichtung
H drehen.
Zur Verringerung der Dämp-
fung Einstellschraube in Pfeil-
richtung S drehen.
Grundeinstellung der Hin-
terraddämpfung
Einstellschraube bis zum
Anschlag in Pfeilrichtung H,
dann um eineinhalb Umdre-
hungen in Pfeilrichtung S
drehen (Solobetrieb mit einer
Person 85 kg)
Elektronische
Fahrwerkseinstellung
ESA
SA
EinstellungenMit Hilfe der elektronischen Fahr-
werkseinstellung ESA können Sie
Ihr Motorrad komfortabel an die
Beladung und den Untergrund
anpassen.
Die Dämpfungseinstellung wird
im Multifunktionsdisplay im Be-
reich 1angezeigt, die Feder-
vorspannung im Bereich 2.Für
die Dauer der ESA-Anzeige wird
die Anzeige des Kilometerzäh-
464zBedienung
Page 67 of 166

lers ausgeblendet. Es können
drei Federvorspannungen mit
jeweils drei Dämpfungseinstellun-
gen kombiniert werden, um das
Fahrzeug optimal einzustellen.Einstellung der
FedervorspannungDas ESA-Steuergerät ist mit
einer Überlastungssicherung
ausgestattet, die bei zu hoher
Stromaufnahme den Einstellvor-
gang für die Federvorspannung
unterbricht. Insbesondere bei
niedrigen Temperaturen und ho-
her Zuladung kann es kurzfristig
zu einer erhöhten Stromaufnah-
me und somit zu einer Unter-
brechung des Einstellvorgangs
kommen.
BMW Motorrad empfiehlt, bei
Temperaturen unter 0 °C einen
Sozius erst nach Abschluss des
Einstellvorgangs auf Soziusbe-
trieb aufsitzen zu lassen. Ebenso
empfiehlt BMW Motorrad, beisehr langen Verstellwegen (Ver-
stellung von "Solobetrieb" auf
"Betrieb mit Sozius und Gepäck")
das Motorrad zu entlasten.
Die ESA-Anzeige blinkt solan-
ge, bis der Einstellvorgang abge-
schlossen ist.
Ein unterbrochener Einstellvor-
gang wird automatisch fortge-
setzt, sobald sich die Stromauf-
nahme reduziert, z. B. durch die
oben beschriebenen Maßnah-
men.
Einstellung abrufenZündung einschalten.
Taste
1betätigen.
Die aktuelle Einstellung wird
angezeigt.
Die Anzeige erlischt nach eini-
gen Sekunden automatisch.
Dämpfung einstellenZündung einschalten.
Die Dämpfung kann wäh-
rend der Fahrt eingestellt
werden.
465zBedienung

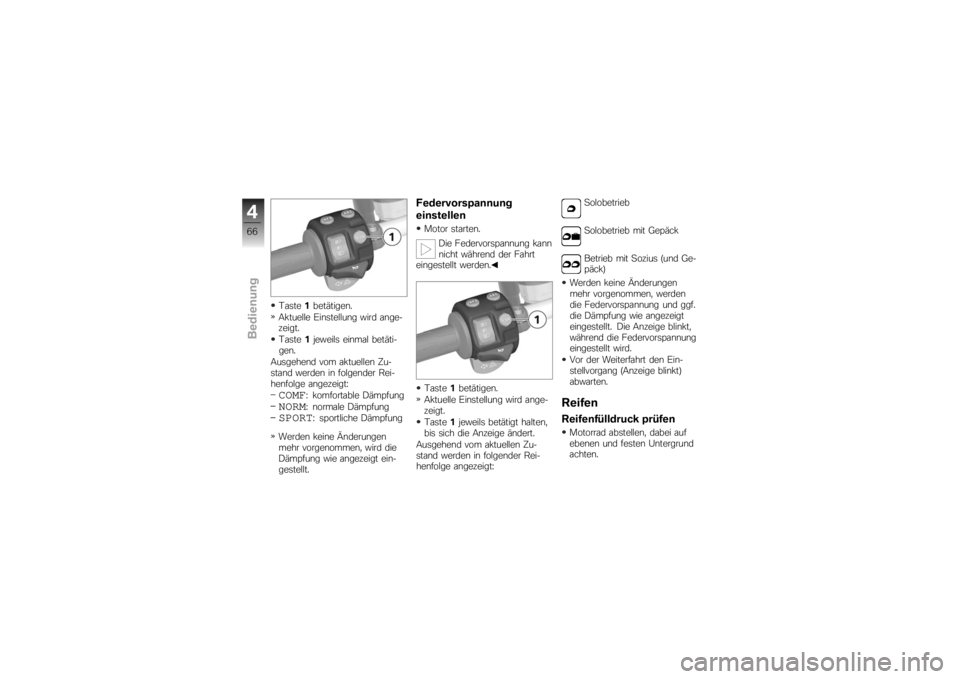

Page 68 of 166

Taste1betätigen.
Aktuelle Einstellung wird ange-
zeigt.
Taste 1jeweils einmal betäti-
gen.
Ausgehend vom aktuellen Zu-
stand werden in folgender Rei-
henfolge angezeigt:COMF
: komfortable Dämpfung
NORM
: normale Dämpfung
SPORT
: sportliche Dämpfung
Werden keine Änderungen
mehr vorgenommen, wird die
Dämpfung wie angezeigt ein-
gestellt.
Federvorspannung
einstellenMotor starten. Die Federvorspannung kann
nicht während der Fahrt
eingestellt werden.
Taste 1betätigen.
Aktuelle Einstellung wird ange-
zeigt.
Taste 1jeweils betätigt halten,
bis sich die Anzeige ändert.
Ausgehend vom aktuellen Zu-
stand werden in folgender Rei-
henfolge angezeigt: Solobetrieb
Solobetrieb mit Gepäck
Betrieb mit Sozius (und Ge-
päck)
Werden keine Änderungen
mehr vorgenommen, werden
die Federvorspannung und ggf.
die Dämpfung wie angezeigt
eingestellt. Die Anzeige blinkt,
während die Federvorspannung
eingestellt wird.
Vor der Weiterfahrt den Ein-
stellvorgang (Anzeige blinkt)
abwarten.
ReifenReifenfülldruck prüfenMotorrad abstellen, dabei auf
ebenen und festen Untergrund
achten.
466zBedienung
Page 69 of 166

Unkorrekter Reifenfülldruck
verschlechtert die Fahrei-
genschaften des Motorrads und
reduziert die Lebensdauer der
Reifen.
Korrekten Reifenfülldruck
sicherstellen.
Ventileinsätze neigen bei
hohen Geschwindigkei-
ten durch Zentrifugalkräfte zum
selbsttätigen Öffnen.
Um einen plötzlichen Verlust des
Reifenfülldrucks zu vermeiden,
Metallventilkappen mit Gum-
midichtring verwenden und gut
festschrauben.
Korrekten Reifenfülldruck an-
hand der nachfolgenden Daten
prüfen.
Reifenfülldruck vorn
2,5 bar (Solobetrieb, bei kal-
tem Reifen) Reifenfülldruck vorn
2,5 bar (Betrieb mit Sozius
und/oder Beladung, bei kal-
tem Reifen) Reifenfülldruck hinten
2,9 bar (Solobetrieb, bei kal-
tem Reifen)
2,9 bar (Betrieb mit Sozius
und/oder Beladung, bei kal-
tem Reifen)
Bei ungenügendem Reifenfüll-
druck: Reifenfülldruck korrigieren.
ScheinwerferScheinwerfereinstellung
Rechts-/LinksverkehrBei Fahrten in Ländern, in denen
auf der anderen Straßenseite als
im Zulassungsland des Motor-
rads gefahren wird, blendet das
asymmetrische Abblendlicht den
Gegenverkehr.
Lassen Sie den Scheinwerfer von
einer Fachwerkstatt an die jewei-
ligen Gegebenheiten anpassen,
am besten von einem BMW Mo-
torrad Partner.
Handelsübliche Klebebän-
der beschädigen die Kunst-
stofflichtscheibe.
Um Schäden an der Kunststoff-
lichtscheibe zu vermeiden, an
eine Fachwerkstatt wenden, am
besten an einen BMW Motorrad
Partner.
467zBedienung
Page 70 of 166

Leuchtweite und
FedervorspannungDie Leuchtweite bleibt durch die
Anpassung der Federvorspan-
nung an den Beladungszustand
konstant.Haben Sie Zweifel an der
korrekten Scheinwerfer-
Grundeinstellung, wenden Sie
sich an eine Fachwerkstatt, am
besten an einen BMW Motorrad

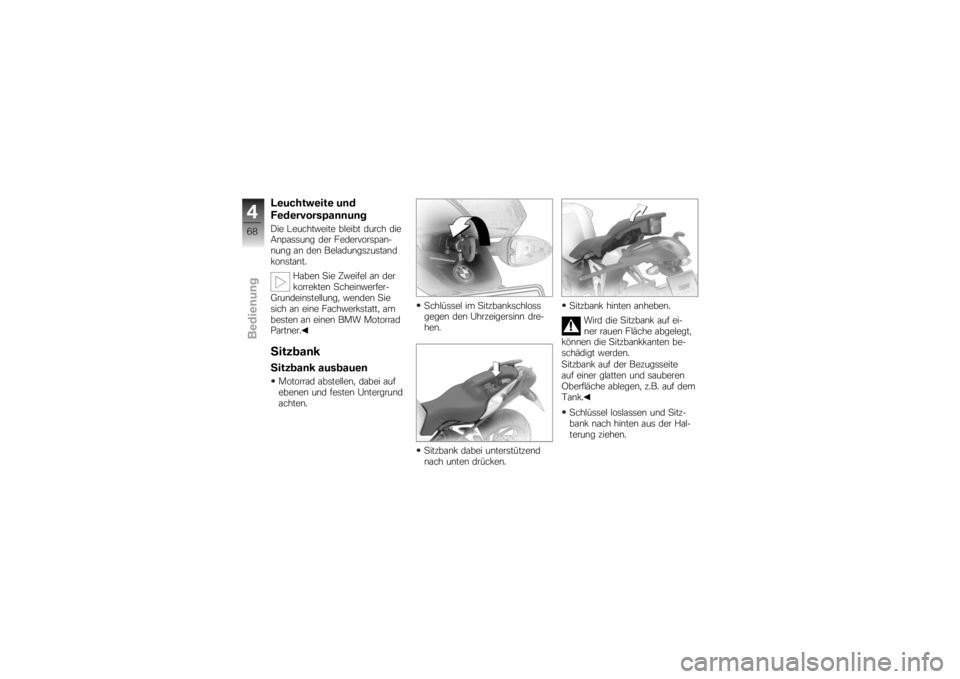

Partner.SitzbankSitzbank ausbauenMotorrad abstellen, dabei auf
ebenen und festen Untergrund
achten. Schlüssel im Sitzbankschloss
gegen den Uhrzeigersinn dre-
hen.
Sitzbank dabei unterstützend
nach unten drücken.Sitzbank hinten anheben.
Wird die Sitzbank auf ei-
ner rauen Fläche abgelegt,
können die Sitzbankkanten be-
schädigt werden.
Sitzbank auf der Bezugsseite
auf einer glatten und sauberen
Oberfläche ablegen, z.B. auf dem
Tank.
Schlüssel loslassen und Sitz-
bank nach hinten aus der Hal-
terung ziehen.
468zBedienung
