Page 21 of 166

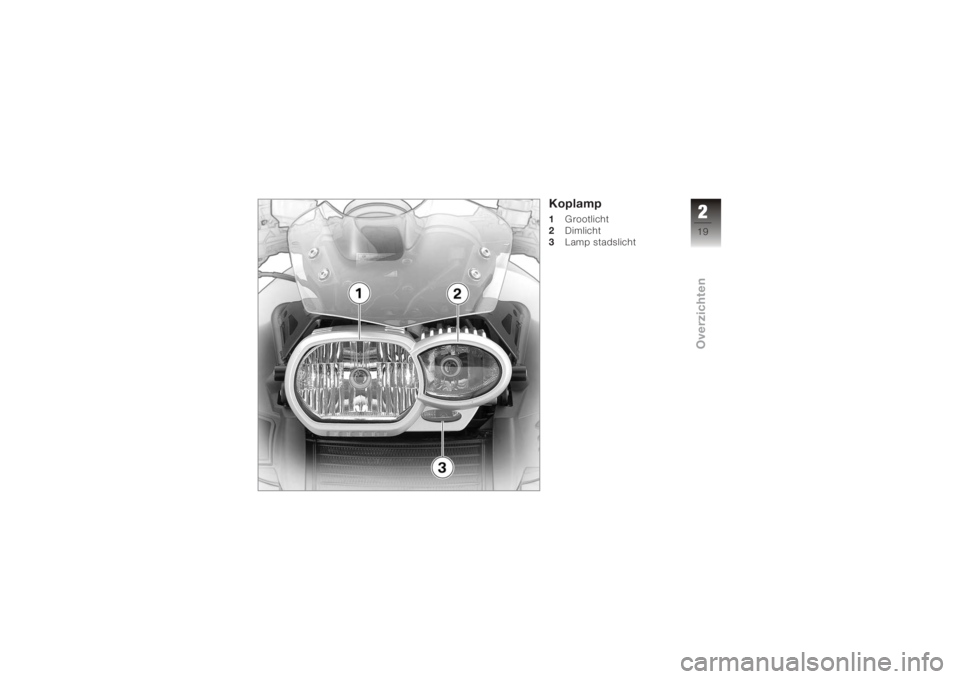

Koplamp1Grootlicht
2 Dimlicht
3 Lamp stadslicht
219zOverzichten
Page 22 of 166
220zOverzichten
Page 23 of 166
Aanduidingen
Multifunctioneel display........ 22
Waarschuwings- en
controlelampen ............... 22
Waarschuwingslamp ABS
SU
... 22
Functieweergaven ............. 22
Algemene waarschuwingen .... 23
ABS-waarschuwingen ......... 30
321zAanduidingen
Page 24 of 166

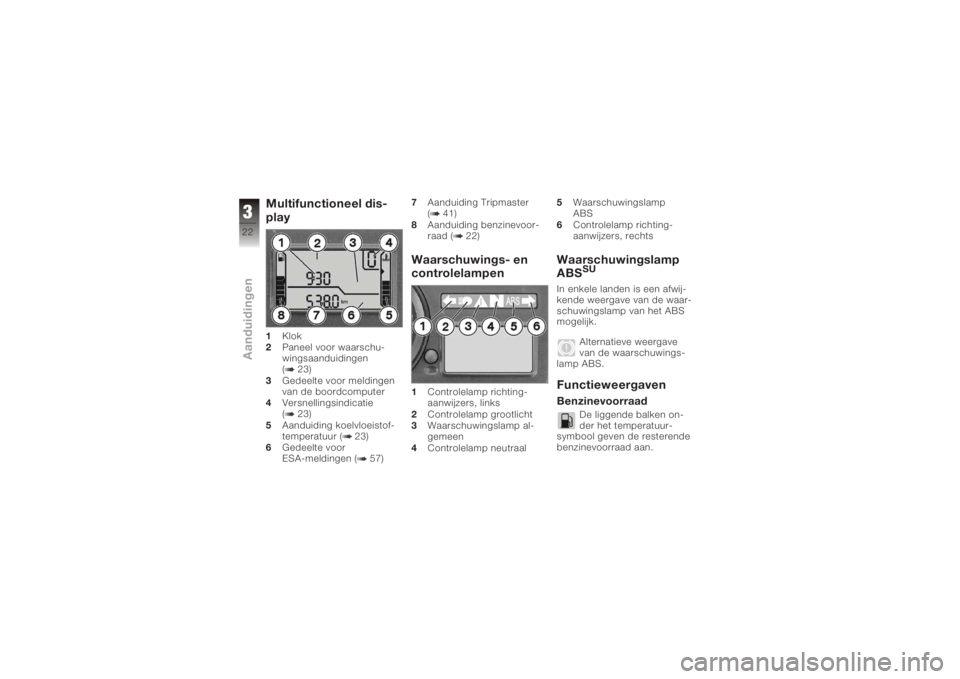

Multifunctioneel dis-
play1Klok
2 Paneel voor waarschu-
wingsaanduidingen
( 23)
3 Gedeelte voor meldingen
van de boordcomputer
4 Versnellingsindicatie
( 23)
5 Aanduiding koelvloeistof-
temperatuur ( 23)
6 Gedeelte voor
ESA-meldingen ( 57) 7
Aanduiding Tripmaster
( 41)
8 Aanduiding benzinevoor-
raad ( 22)
Waarschuwings- en
controlelampen1Controlelamp richting-
aanwijzers, links
2 Controlelamp grootlicht
3 Waarschuwingslamp al-
gemeen
4 Controlelamp neutraal 5
Waarschuwingslamp
ABS
6 Controlelamp richting-
aanwijzers, rechts
Waarschuwingslamp
ABS
SU
In enkele landen is een afwij-
kende weergave van de waar-
schuwingslamp van het ABS
mogelijk.
Alternatieve weergave
van de waarschuwings-
lamp ABS.
FunctieweergavenBenzinevoorraad
De liggende balken on-
der het temperatuur-
symbool geven de resterende
benzinevoorraad aan.
322zAanduidingen
Page 25 of 166
Versnelling
Ingeschakelde versnel-
ling wordt aangegeven.
Als geen versnelling is inge-
schakeld, geeft de versnel-
lingsindicatie 0 aan, boven-
dien brandt de controlelamp
neutraalstand.
Koelvloeistoftemperatuur
De dwarsbalken onder
het temperatuursymbool
geven de hoogte van de koel-
vloeistoftemperatuur aan.
Algemene waarschu-
wingenWeergave
Algemene waarschuwingen
worden door teksten of sym-
bolen op het multifunctioneel
display weergegeven, soms
brandt bovendien de algeme-
ne waarschuwingslamp rood
of geel. Er kunnen gelijktijdig meerdere waarschuwingen
worden weergegeven.
323zAanduidingen
Page 26 of 166
Waarschuwingsindicatiesoverzicht
Weergave Betekenis
Brandt geelWaarschuwing
EWS!
wordt aan-
gegeven EWS actief ( 26)
Brandt geel Waarschuwing
FUEL!
wordt
aangegeven Benzinereserve bereikt ( 26)
Brandt rood Koelvloeistoftemperatuur te hoog. ( 26)
Brandt geel Wordt aangege- venMotorelektronica ( 27)
Brandt rood Wordt aangege- venMotoroliedruk te laag ( 27)
Brandt rood Wordt aangege- venAcculaadstroom onvoldoende
( 28)
Brandt geel Waarschuwing
LAMPR!
wordt
aangegeven Achterlicht defect ( 28)
Waarschuwing
LAMPF!
wordt
aangegeven Koplamp defect ( 28)
324zAanduidingen
Page 27 of 166
WeergaveBetekenis
Brandt geelWaarschuwing
LAMPS!
wordt
aangegeven Lampen defect ( 29)
Wordt aangege-
ven Temperatuurwaarschuwing ( 29)
Wordt met de
melding
DWA
aangegeven DWA-accu zwak ( 29)
Brandt geel Wordt met de melding
DWA
aangegevenDWA-accu leeg ( 29)
325zAanduidingen
Page 28 of 166
EWS actiefWaarschuwingslamp al-
gemeen brandt geel.
Waarschuwing
EWS!
wordt
aangegeven
De gebruikte sleutel is niet
bevoegd als startsleutel of de
communicatie tussen sleutel
en motorelektronica heeft een
storing.
Reservesleutels van de ge-
bruikte startsleutel verwijde-
ren.
Reservesleutel gebruiken.
Een defecte sleutel bij voor-
keur bij een BMW Motorrad
dealer laten vervangen.
Benzinereserve bereikt Waarschuwingslamp al-
gemeen brandt geel.
Waarschuwing
FUEL!
wordt
aangegeven Benzinegebrek kan tot
een overslaande ver-
branding en het onverwacht
afslaan van de motor leiden.
Een overslaande verbranding
kan de katalysator beschadi-
gen, het onverwacht afslaan
van de motor kan ongevallen
veroorzaken.
De benzinetank niet leegrij-
den.
De tripmaster geeft de
vermoedelijke resterende
actieradius aan.
In de benzinetank bevindt ten
hoogste nog de reservevoor-
raad benzine.
Reservehoeveelheid
4l
Tanken ( 78) Koelvloeistoftemperatuur te
hoog.
Waarschuwingslamp al-
gemeen brandt rood.
Aanduiding koelvloei-
stoftemperatuur knippert
10x.
Doorrijden bij een over-
verhitte motor kan tot
motorschade leiden.
Beslist de hieronder genoem-
de maatregelen in acht ne-
men.
De koelvloeistoftemperatuur is
te hoog.
Doorrijden mogelijk, de mo-
tor in het deellastgebied la-
ten draaien om hem af te
koelen.
In een file de motor uitscha-
kelen, echter het contact
aanlaten, zodat de koelven-
tilateur blijft werken.
Als de koelvloeistoftem-
peratuur vaker te hoog is,
326zAanduidingen
Page 29 of 166
de storing zo snel mogelijk
laten verhelpen door een
specialist, bij voorkeur een
BMW Motorrad dealer.
Motorelektronica Waarschuwingslamp al-
gemeen brandt geel.
Symbool motorelektroni-
ca wordt aangegeven.
De noodloopfunctie van
de motor is geactiveerd.
Mogelijk levert de motor min-
der vermogen, wat met name
bij inhaalmanoeuvres tot ge-
vaarlijke situaties kan leiden.
De rijstijl aan het eventueel
verminderde motorvermogen
aanpassen.
De motorelektronica-
regeleenheid heeft een
storing opgemerkt. In
uitzonderingsgevallen
slaat de motor af en kan
niet meer worden gestart. Anders draait de motor in de
noodloopfunctie.
Verder rijden mogelijk, het
motorvermogen staat echter
niet zoals gewend ter be-
schikking.
De storing zo snel mogelijk
door een specialist, bij voor-
keur een BMW Motorrad
dealer, laten verhelpen.
Motoroliedruk te laag Waarschuwingslamp al-
gemeen brandt rood.
Symbool motoroliedruk
wordt aangegeven.
De druk in het motoroliecircuit
is te laag. De waarschuwing onvol-
doende motoroliedruk
heeft niet de functie van een
oliepeilcontrole. Het correc-
te motoroliepeil kan alleen via
het oliepeilglas worden ge-
controleerd. Een oorzaak voor de waar-
schuwing "Onvoldoende mo-
toroliedruk" kan een te laag
motoroliepeil zijn.
Motoroliepeil controleren
( 93)
Motorolie bijvullen ( 94)
Bij de waarschuwing "Onvol-
doende motoroliedruk" on-
danks een correct motorolie-
peil: Naast een te laag motor-
oliepeil kunnen ook an-
dere problemen in de motor
de waarschuwing onvoldoen-
de motoroliedruk tot gevolg
hebben. Doorrijden kan in dit
geval tot motorschade leiden.
Als deze waarschuwing ver-
schijnt niet verder rijden, ook
bij een correct motoroliepeil.
Niet verder rijden.
De storing zo snel mogelijk
door een specialist, bij voor-
327zAanduidingen
Page 30 of 166
keur een BMW Motorrad
dealer, laten verhelpen.
Acculaadstroom onvoldoen-
de Waarschuwingslamp al-
gemeen brandt rood.
Symbool accu-
laadstroom wordt
aangegeven
Een lege accu kan tot
het plotseling afslaan
van de motor leiden en daar-
door gevaarlijke situaties ver-
oorzaken.
Storingen zo snel mogelijk
laten verhelpen.
Als de accu niet meer
wordt opgeladen, kan
doorrijden tot het volledig ont-
laden en daardoor onherstel-
baar beschadigen van de ac-
cu leiden.
Indien mogelijk niet doorrij-
den. De accu wordt niet opgela-
den.
Verder rijden mogelijk tot de
accu leeg is. De motor kan
echter onverwacht afslaan
en de accu kan volledig ont-
laden en daardoor defect
raken.
De storing zo snel mogelijk
door een specialist, bij voor-
keur een BMW Motorrad
dealer, laten verhelpen.
Achterlicht defect Waarschuwingslamp al-
gemeen brandt geel.
Waarschuwing
LAMPR!
wordt aangegeven Een defecte lamp bij een
motorfiets vormt een vei-
ligheidsrisico, omdat berijder
en machine door andere ver-
keersdeelnemers sneller over
het hoofd worden gezien.
Defecte gloeilampen zo snel mogelijk vervangen; bij voor-
keur altijd een set geschikte
reservelampen meenemen.
Gloeilamp rem- of achterlicht
defect
Gloeilampen rem- en ach-
terlicht vervangen ( 116)
Koplamp defect
Waarschuwing
LAMPF!
wordt aangegeven Een defecte lamp bij een
motorfiets vormt een vei-
ligheidsrisico, omdat berijder
en machine door andere ver-
keersdeelnemers sneller over
het hoofd worden gezien.
Defecte gloeilampen zo snel
mogelijk vervangen; bij voor-
keur altijd een set geschikte
reservelampen meenemen.
Gloeilamp dimlicht, grootlicht,
stadslicht of richtingaanwijzer
defect
