BMW MOTORRAD K 1200 R 2008 Livret de bord (in French)

Vues d'ensemble
Vue d'ensemble côté gauche . . 11
Vue d'ensemble côté droit ..... 13
Sous la selle . . . ............... 15
Commodo côté gauche ........ 16
Commodo côté droit . . ......... 17
Combiné d'instruments ........ 18
Projecteur . .................... 19
29zVues d'ensemble

210zVues d'ensemble

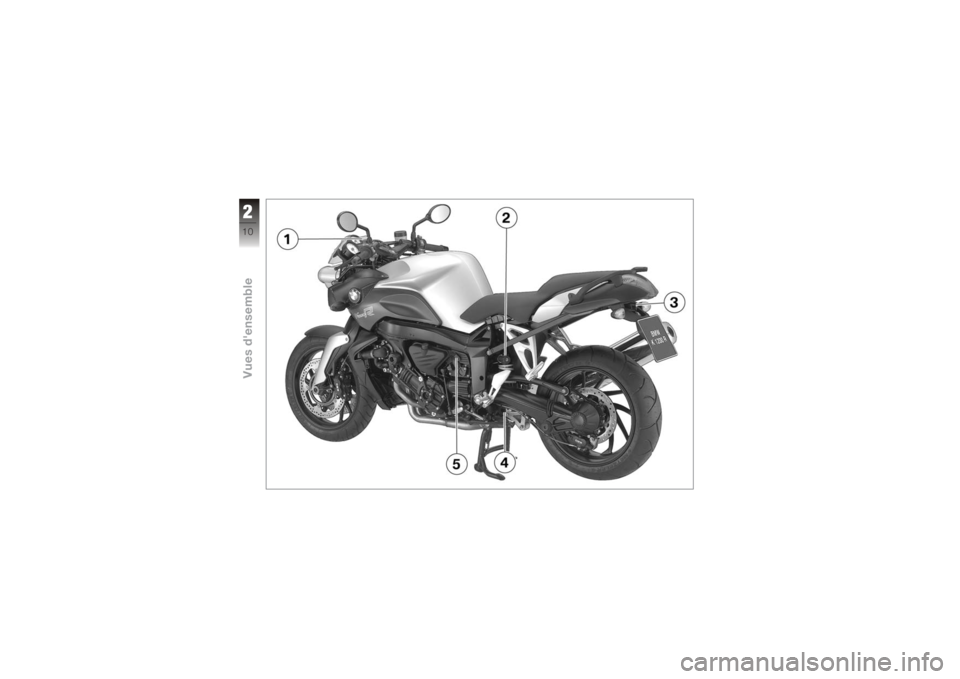

Vue d'ensemble côté
gauche1Réservoir de liquide
d'embrayage ( 103)
2 Réglage de la précharge
du ressort arrière ( 56)
3 Serrure de selle, en
dessous du feu arrière
( 52)
4 Réglage des amortis-
seurs arrière ( 57)
5 Prise ( 84)
211zVues d'ensemble

212zVues d'ensemble

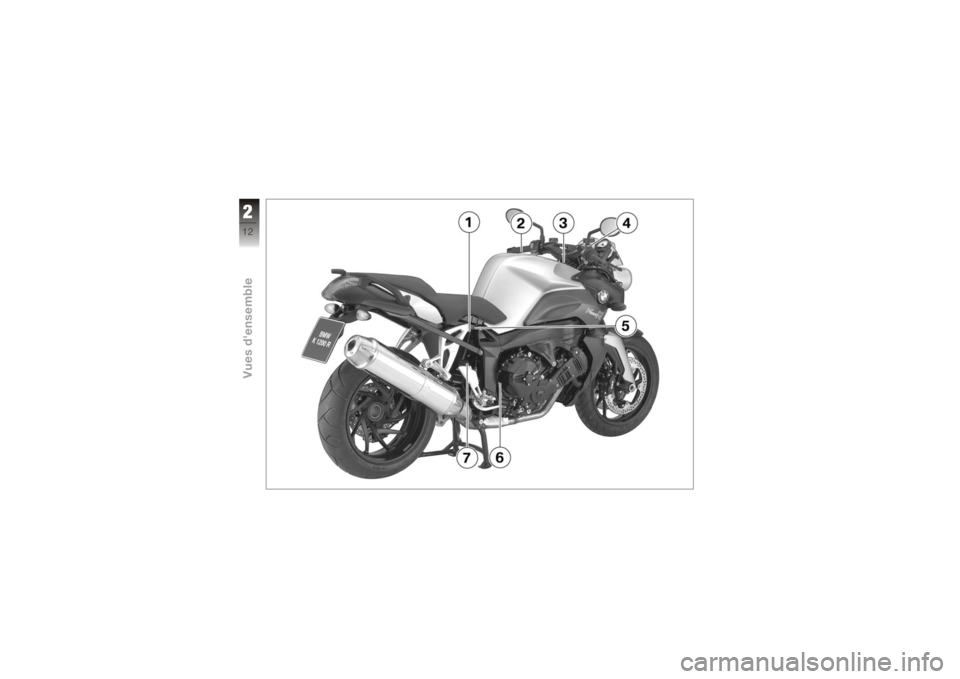

Vue d'ensemble côté
droit1Indicateur du niveau
d'huile moteur ( 95)
2 Orifice de remplissage
du carburant ( 78)
3 Compartiment de la bat-
terie ( 125)
4 Réservoir de liquide de
frein avant ( 99)
5 Plaque constructeur
6 Numéro de châssis
7 Réservoir de liquide de
frein arrière ( 101)
213zVues d'ensemble

214zVues d'ensemble

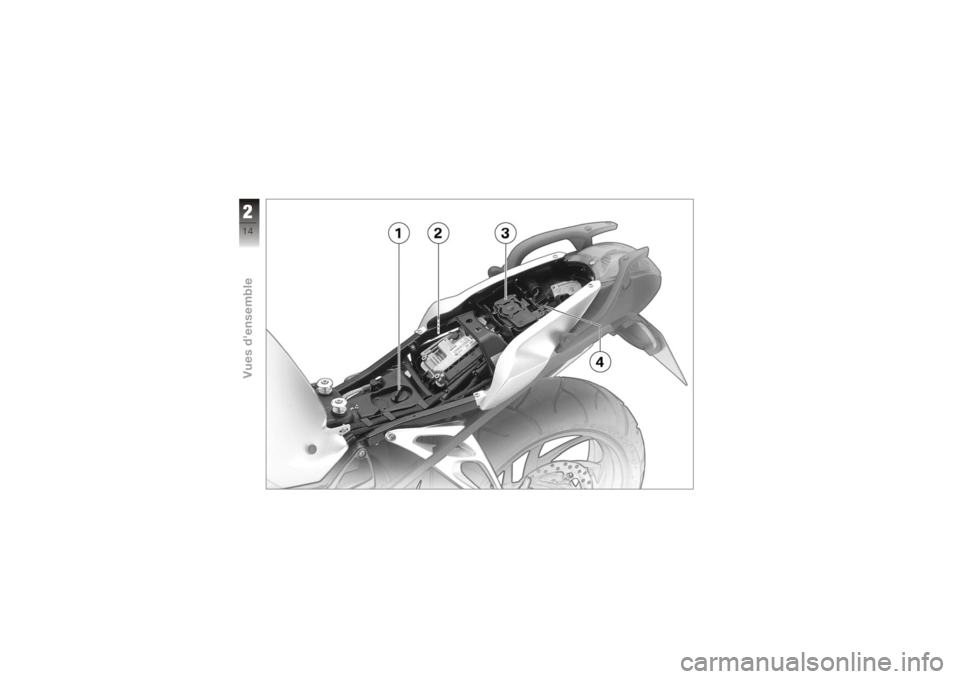

Sous la selle1Orifice de remplissage
de l'huile moteur ( 96)
2 Vue d'ensemble de l'ou-
tillage de bord ( 94)
3 Alarme antivol (option)
4 Support pour casque
sous la selle ( 54)
215zVues d'ensemble

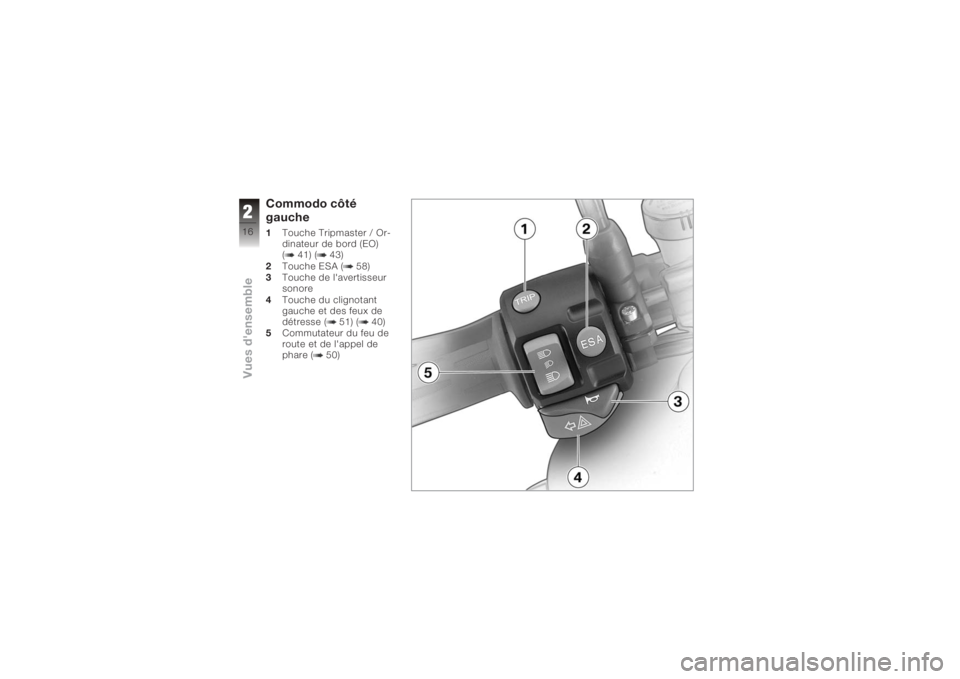

Commodo côté
gauche1Touche Tripmaster / Or-
dinateur de bord (EO)
( 41) ( 43)
2 Touche ESA ( 58)
3 Touche de l'avertisseur
sonore
4 Touche du clignotant
gauche et des feux de
détresse ( 51) ( 40)
5 Commutateur du feu de
route et de l'appel de
phare ( 50)
216zVues d'ensemble

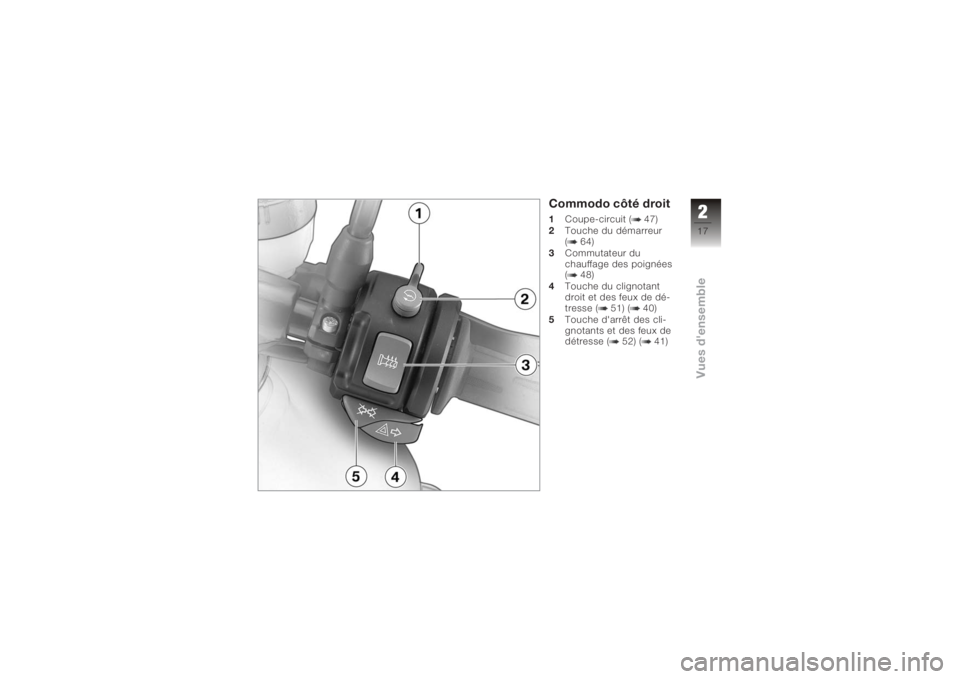

Commodo côté droit1Coupe-circuit ( 47)
2 Touche du démarreur
( 64)
3 Commutateur du
chauffage des poignées
( 48)
4 Touche du clignotant
droit et des feux de dé-
tresse ( 51) ( 40)
5 Touche d'arrêt des cli-
gnotants et des feux de
détresse ( 52) ( 41)
217zVues d'ensemble

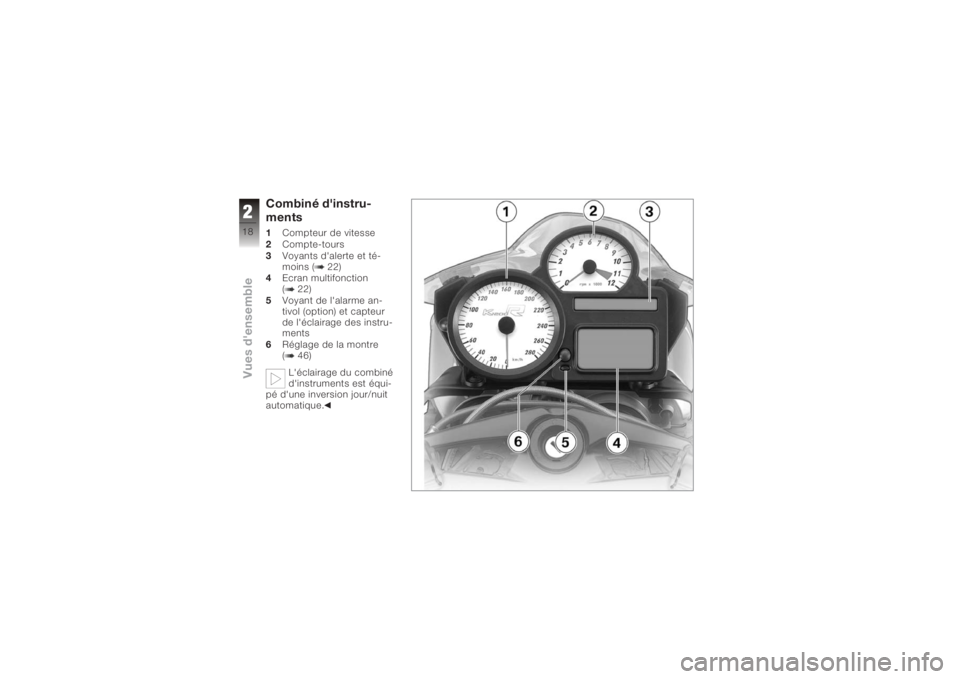

Combiné d'instru-
ments1Compteur de vitesse
2 Compte-tours
3 Voyants d'alerte et té-
moins ( 22)
4 Ecran multifonction
( 22)
5 Voyant de l'alarme an-
tivol (option) et capteur
de l'éclairage des instru-
ments
6 Réglage de la montre
( 46)
L'éclairage du combiné
d'instruments est équi-
pé d'une inversion jour/nuit
automatique.
218zVues d'ensemble
