BMW MOTORRAD K 1200 RS 2004 Instruktionsbok (in Swedish)

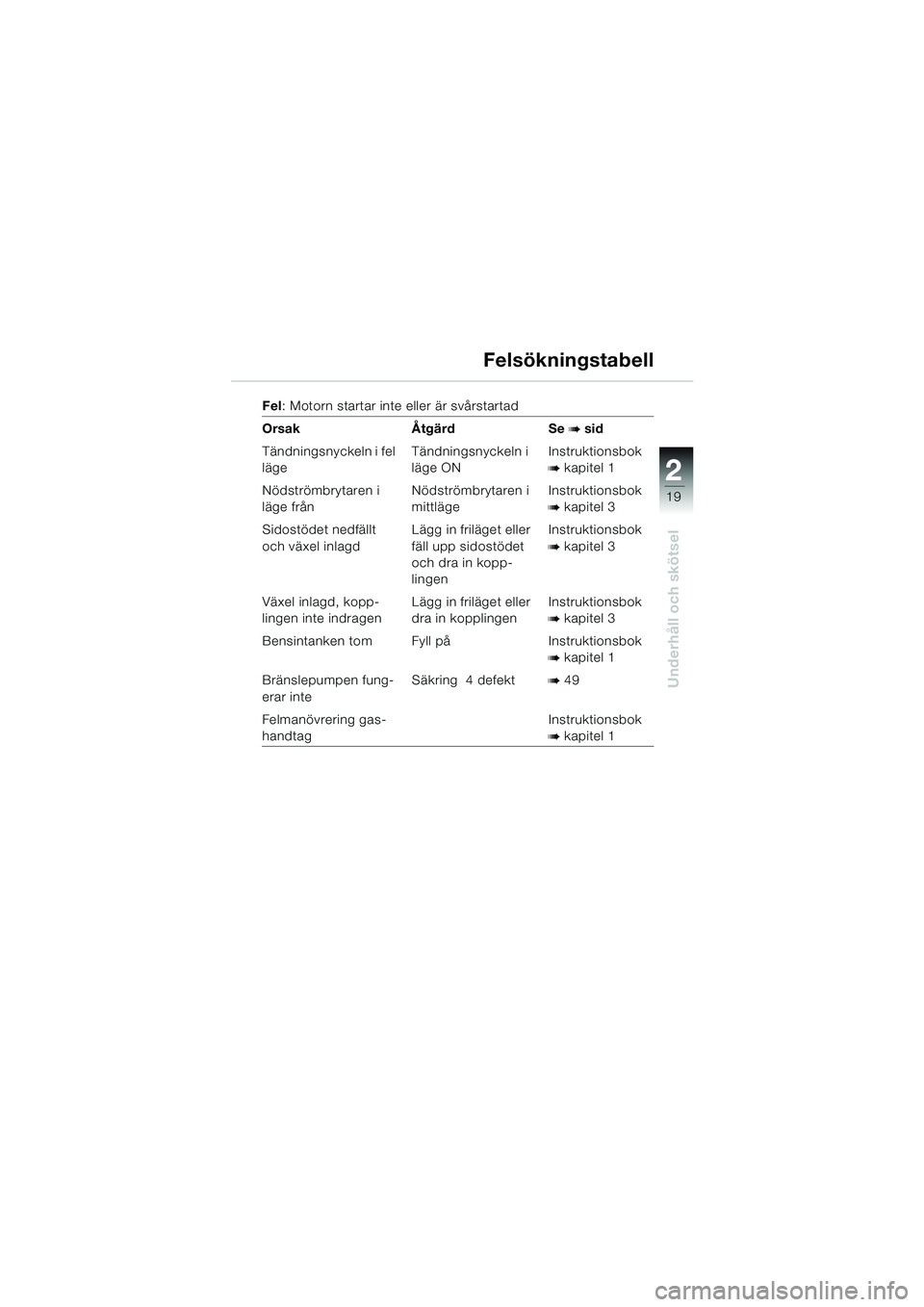

19
Underhåll och skötsel
2
Felsökningstabell
Fel: Motorn startar inte eller är svårstartad
Orsak Åtgärd Se
b sid
Tändningsnyckeln i fel
läge Tändningsnyckeln i
läge ONInstruktionsbok
bkapitel 1
Nödströmbrytaren i
läge från Nödströmbrytaren i
mittlägeInstruktionsbok
bkapitel 3
Sidostödet nedfällt
och växel inlagd Lägg in friläget eller
fäll upp sidostödet
och dra in kopp-
lingenInstruktionsbok
bkapitel 3
Växel inlagd, kopp-
lingen inte indragen Lägg in friläget eller
dra in kopplingen Instruktionsbok
bkapitel 3
Bensintanken tom Fyll på Instruktionsbok
bkapitel 1
Bränslepumpen fung-
erar inte Säkring 4 defekt
b 49
Felmanövrering gas-
handtag Instruktionsbok
bkapitel 1
20k41bks3.book Seite 19 Mittwoch, 26. Mai 2004 4:24 16

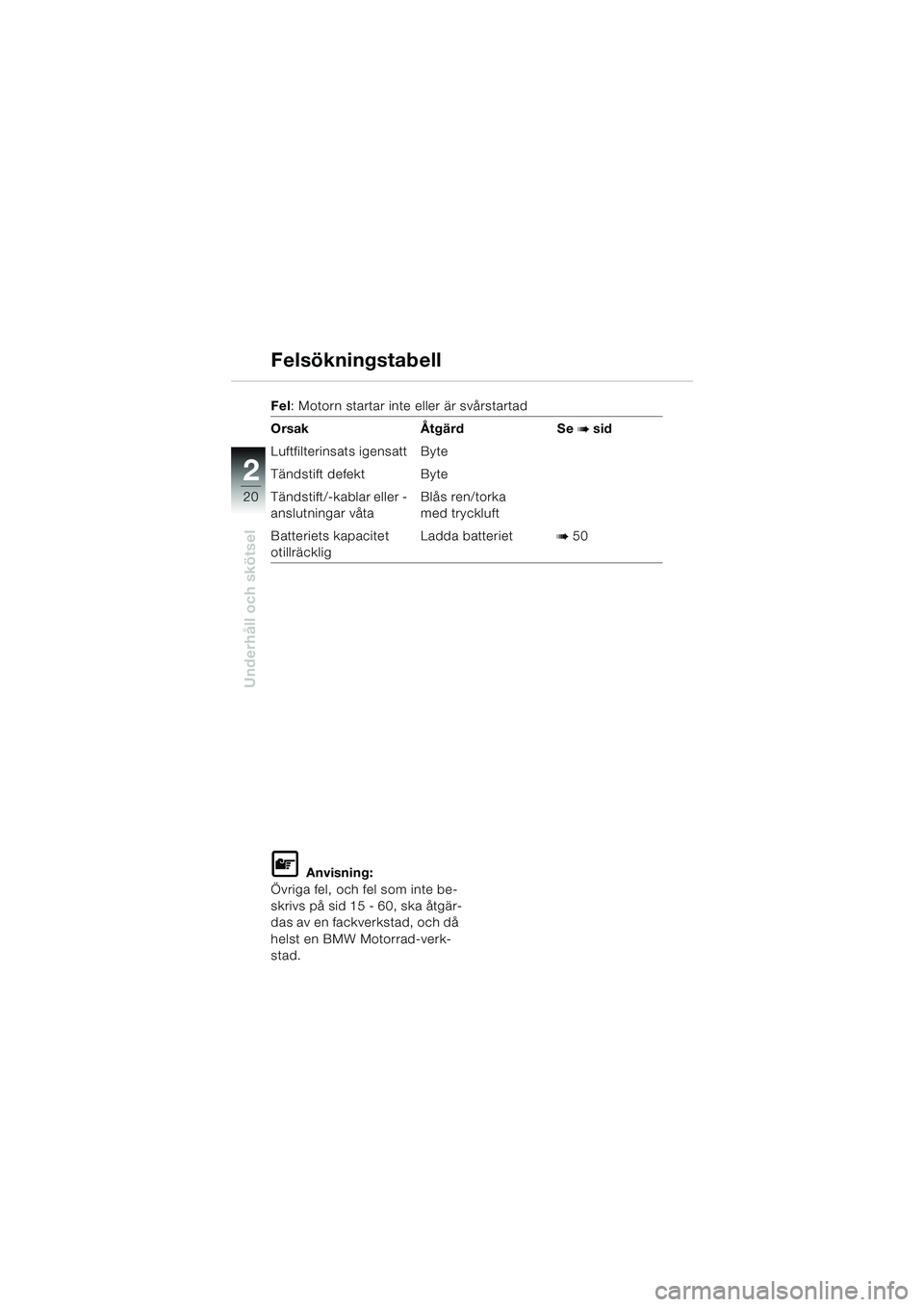

20
Underhåll och skötsel
2
Felsökningstabell
Fel: Motorn startar inte eller är svårstartad
Orsak Åtgärd Se
b sid
Luftfilterinsats igensatt Byte
Tändstift defekt Byte
Tändstift/-kablar eller -
anslutningar våta Blås ren/torka
med tryckluft
Batteriets kapacitet
otillräcklig Ladda batteriet
b 50
L Anvisning:
Övriga fel, och fel som inte be-
skrivs på sid 15 - 60, ska åtgär-
das av en fackverkstad, och då
helst en BMW Motorrad-verk-
stad.
20k41bks3.book Seite 20 Mittwoch, 26. Mai 2004 4:24 16

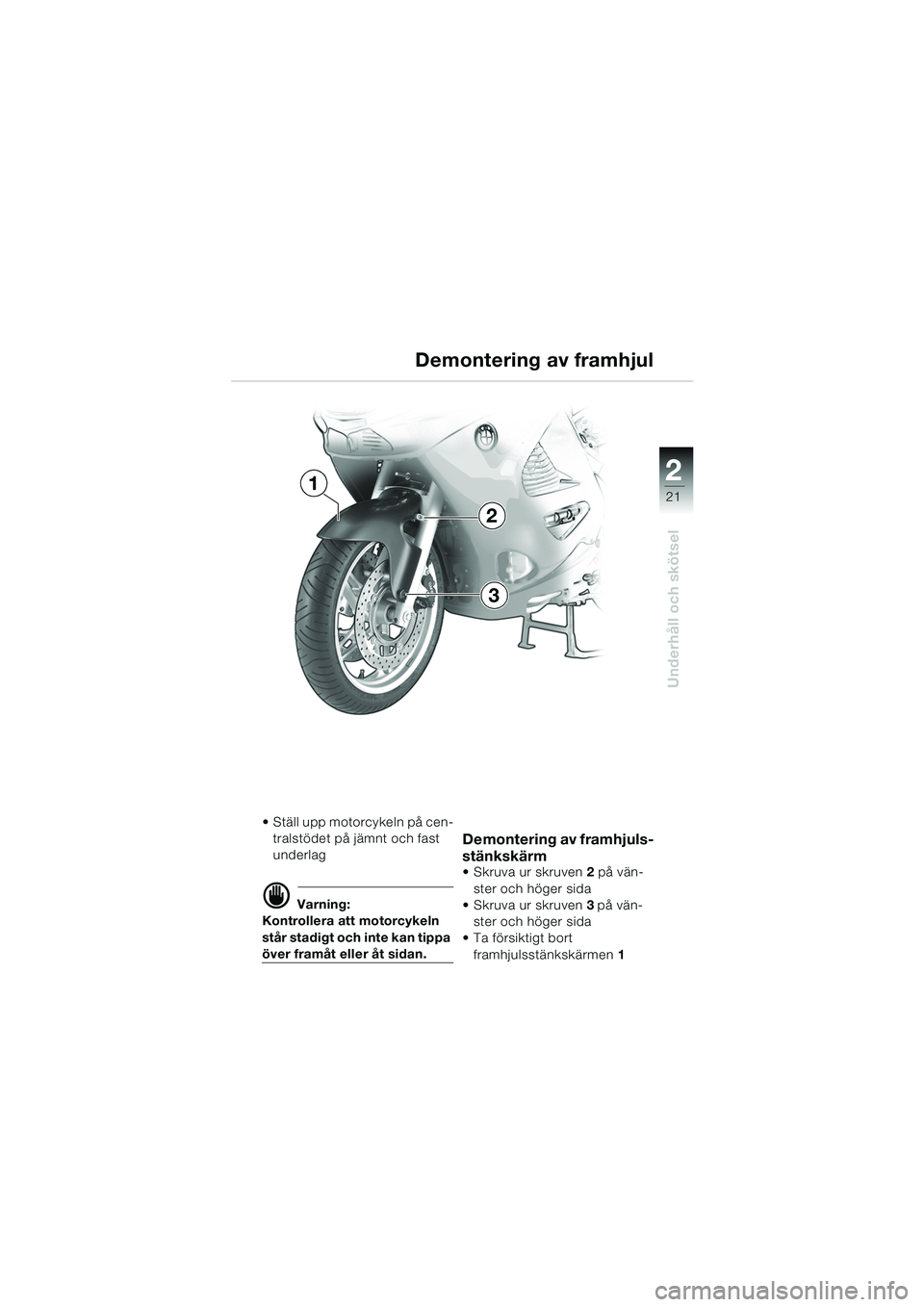

21
Underhåll och skötsel
2
 Ställ upp motorcykeln på cen-tralstödet på jämnt och fast
underlag
d Varning:
Kontrollera att motorcykeln
står stadigt och inte kan tippa
över framåt eller åt sidan.
Demontering av framhjuls-
stänkskärm
 Skruva ur skruven 2 på vän-
ster och höger sida
 Skruva ur skruven 3 på vän-
ster och höger sida
 Ta försiktigt bort
framhjulsstänkskärmen 1
Demontering av framhjul
2
3
1
20k41bks3.book Seite 21 Mittwoch, 26. Mai 2004 4:24 16

22
Underhåll och skötsel
2

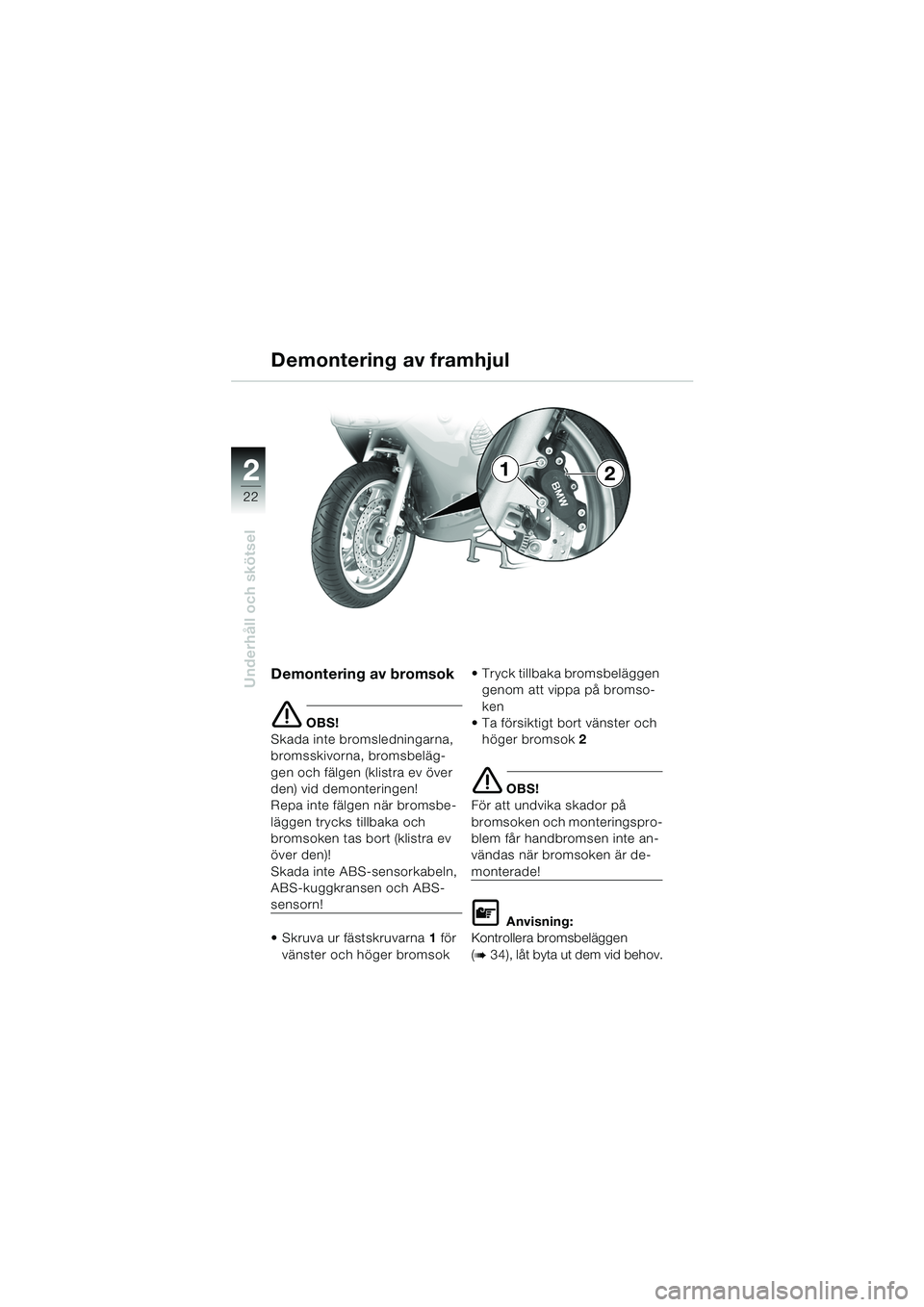

Demontering av bromsok
e OBS!
Skada inte bromsledningarna,
bromsskivorna, bromsbeläg-
gen och fälgen (klistra ev över
den) vid demonteringen!
Repa inte fälgen när bromsbe-
läggen trycks tillbaka och
bromsoken tas bort (klistra ev
över den)!
Skada inte ABS-sensorkabeln,
ABS-kuggkransen och ABS-
sensorn!
 Skruva ur fästskruvarna 1 för
vänster och höger bromsok  Tryck tillbaka bromsbeläggen
genom att vippa på bromso-
ken
 Ta försiktigt bort vänster och
höger bromsok 2
e OBS!
För att undvika skador på
bromsoken och monteringspro-
blem får handbromsen inte an-
vändas när bromsoken är de-
monterade!
L Anvisning:
Kontrollera bromsbeläggen
(
b 34), låt byta ut dem vid behov.
Demontering av framhjul
21
20k41bks3.book Seite 22 Mittwoch, 26. Mai 2004 4:24 16

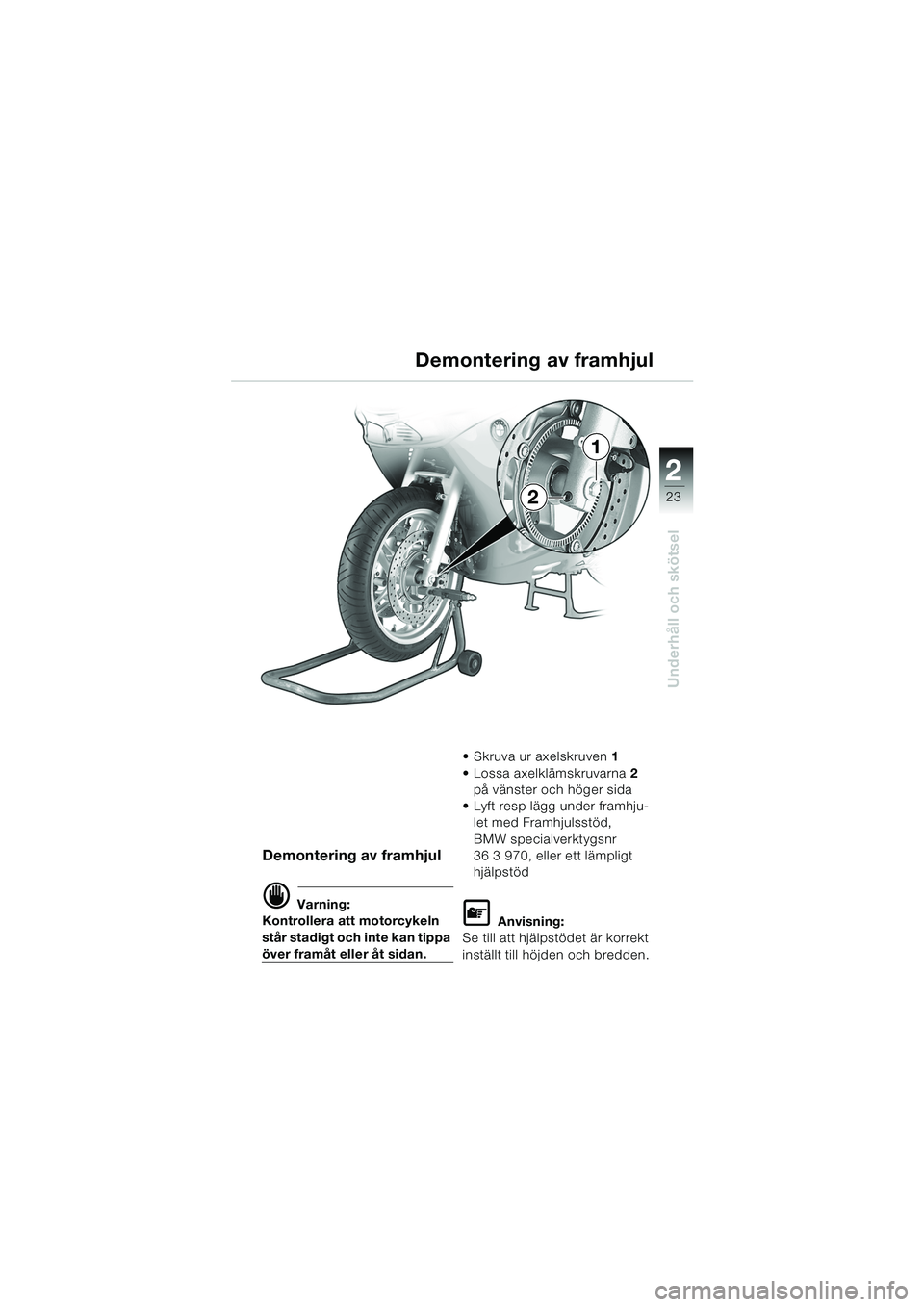

23
Underhåll och skötsel
2
Demontering av framhjul
d Varning:
Kontrollera att motorcykeln
står stadigt och inte kan tippa
över framåt eller åt sidan.  Skruva ur axelskruven
1
 Lossa axelklämskruvarna 2
på vänster och höger sida
 Lyft resp lägg under framhju- let med Framhjulsstöd,
BMW specialverktygsnr
36 3 970, eller ett lämpligt
hjälpstöd
L Anvisning:
Se till att hjälpstödet är korrekt
inställt till höjden och bredden.
Demontering av framhjul
1
2
20k41bks3.book Seite 23 Mittwoch, 26. Mai 2004 4:24 16

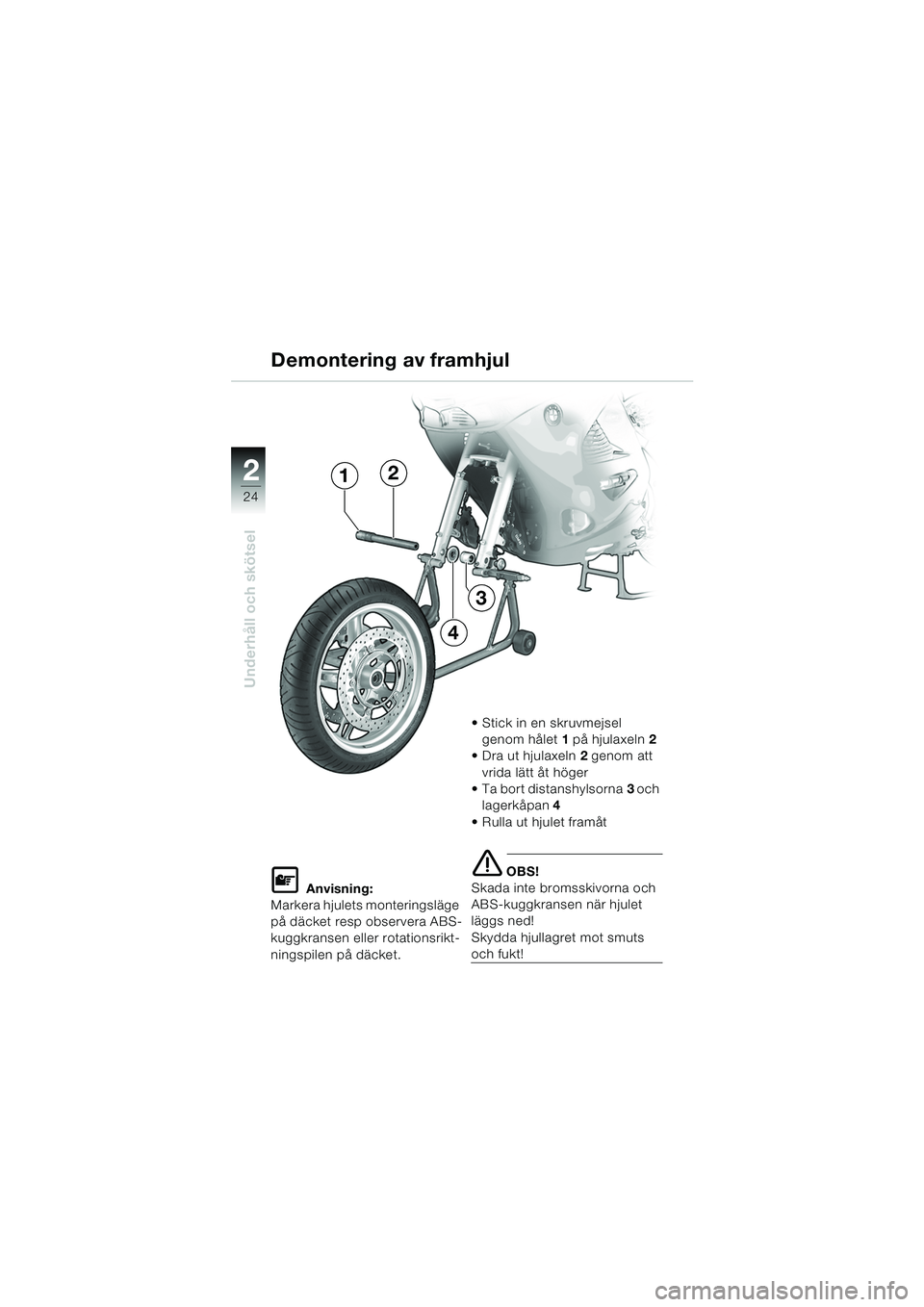

24
Underhåll och skötsel
2
L Anvisning:
Markera hjulets monteringsläge
på däcket resp observera ABS-
kuggkransen eller rotationsrikt-
ningspilen på däcket.  Stick in en skruvmejsel
genom hålet 1 på hjulaxeln 2
 Dra ut hjulaxeln 2 genom att
vrida lätt åt höger
 Ta bort distanshylsorna 3 och
lagerkåpan 4
 Rulla ut hjulet framåt
e OBS!
Skada inte bromsskivorna och
ABS-kuggkransen när hjulet
läggs ned!
Skydda hjullagret mot smuts
och fukt!
Demontering av framhjul
3
1
4
2
20k41bks3.book Seite 24 Mittwoch, 26. Mai 2004 4:24 16

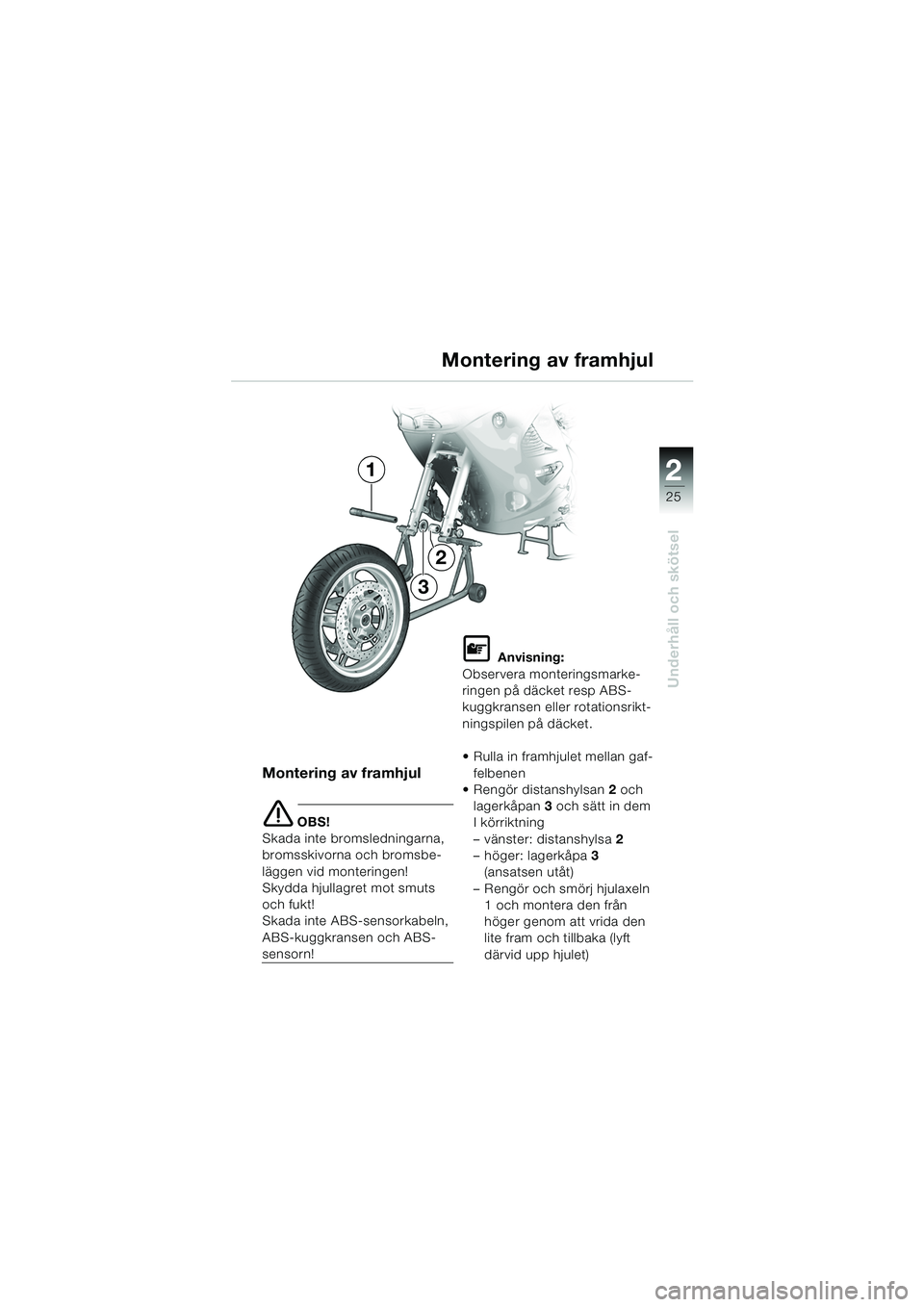

25
Underhåll och skötsel
2
Montering av framhjul
Montering av framhjul
e OBS!
Skada inte bromsledningarna,
bromsskivorna och bromsbe-
läggen vid monteringen!
Skydda hjullagret mot smuts
och fukt!
Skada inte ABS-sensorkabeln,
ABS-kuggkransen och ABS-
sensorn!
L Anvisning:
Observera monteringsmarke-
ringen på däcket resp ABS-
kuggkransen eller rotationsrikt-
ningspilen på däcket.
 Rulla in framhjulet mellan gaf- felbenen
 Rengör distanshylsan 2 och
lagerkåpan 3 och sätt in dem
I körriktning
– vänster: distanshylsa 2
– höger: lagerkåpa 3
(ansatsen utåt)
– Rengör och smörj hjulaxeln 1 och montera den från
höger genom att vrida den
lite fram och tillbaka (lyft
därvid upp hjulet)
2
3
1
20k41bks3.book Seite 25 Mittwoch, 26. Mai 2004 4:24 16

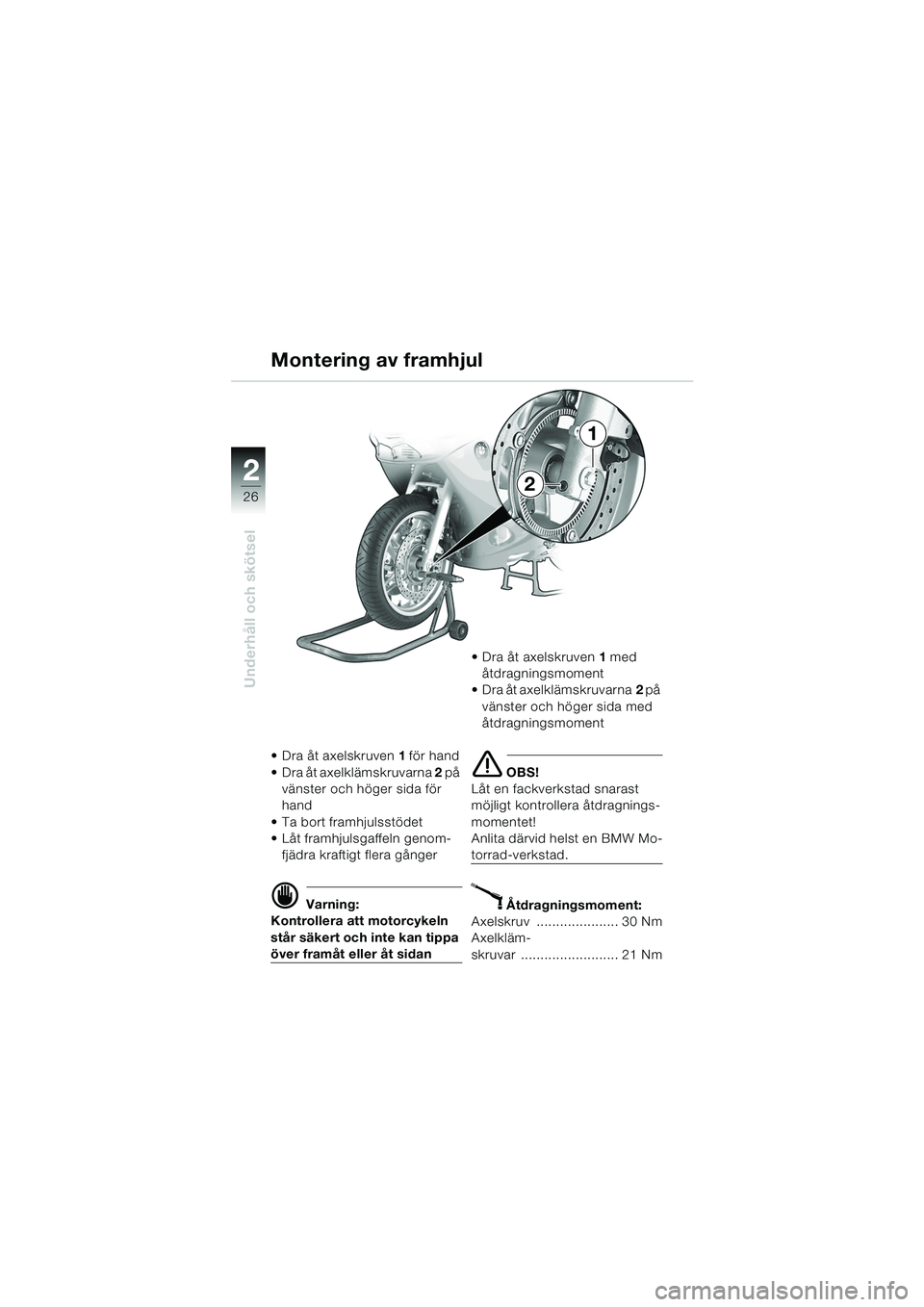

26
Underhåll och skötsel
2
Dra åt axelskruven1 för hand
 Dra åt axelklämskruvarna 2 på
vänster och höger sida för
hand
 Ta bort framhjulsstödet
 Låt framhjulsgaffeln genom- fjädra kraftigt flera gånger
d Varning:
Kontrollera att motorcykeln
står säkert och inte kan tippa
över framåt eller åt sidan  Dra åt axelskruven
1 med
åtdragningsmoment
 Dra åt axelklämskruvarna 2 på
vänster och höger sida med
åtdragningsmoment
e OBS!
Låt en fackverkstad snarast
möjligt kontrollera åtdragnings-
momentet!
Anlita därvid helst en BMW Mo-
torrad-verkstad.
X Åtdragningsmoment:
Axelskruv ..................... 30 Nm
Axelkläm-
skruvar ......................... 21 Nm
Montering av framhjul
1
2
20k41bks3.book Seite 26 Mittwoch, 26. Mai 2004 4:24 16

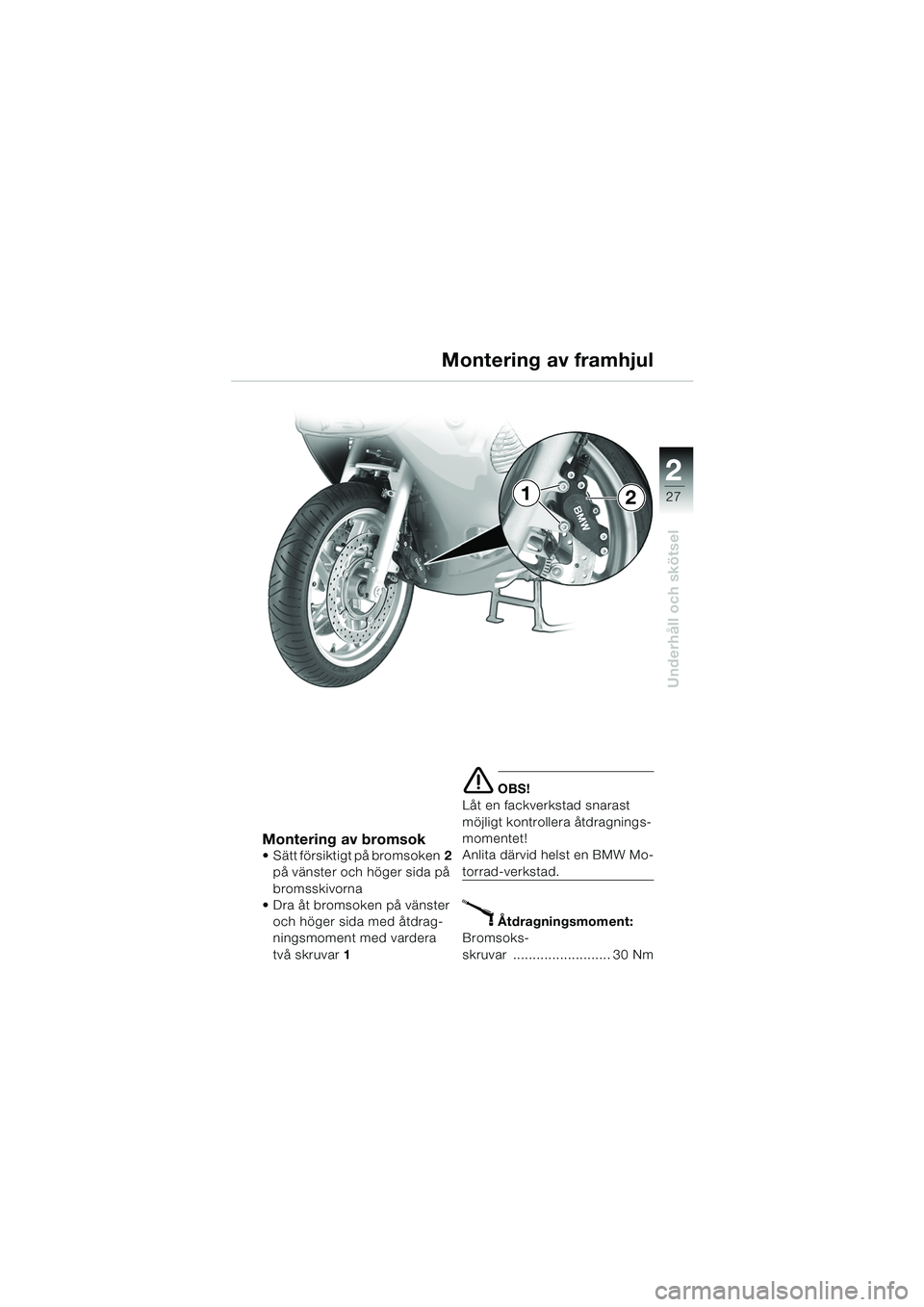

27
Underhåll och skötsel
2
Montering av bromsok
 Sätt försiktigt på bromsoken2
på vänster och höger sida på
bromsskivorna
 Dra åt bromsoken på vänster
och höger sida med åtdrag-
ningsmoment med vardera
två skruvar 1
e OBS!
Låt en fackverkstad snarast
möjligt kontrollera åtdragnings-
momentet!
Anlita därvid helst en BMW Mo-
torrad-verkstad.
X Åtdragningsmoment:
Bromsoks-
skruvar ......................... 30 Nm
Montering av framhjul
21
20k41bks3.book Seite 27 Mittwoch, 26. Mai 2004 4:24 16

28
Underhåll och skötsel
2
Montering av framhjul

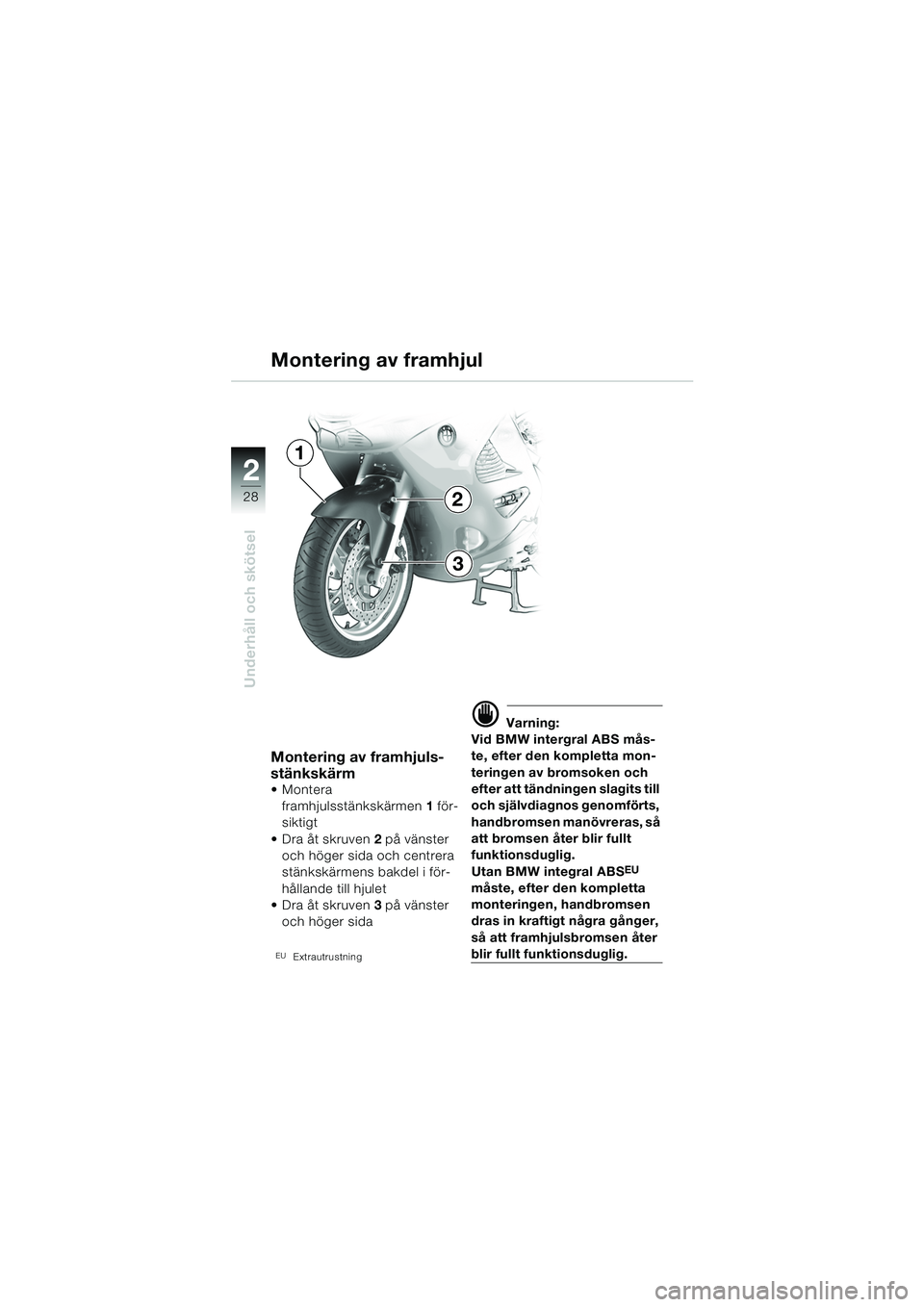

Montering av framhjuls-
stänkskärm
Montera framhjulsstänkskärmen 1 för-
siktigt
 Dra åt skruven 2 på vänster
och höger sida och centrera
stänkskärmens bakdel i för-
hållande till hjulet
 Dra åt skruven 3 på vänster
och höger sida
EUExtrautrustning
d Varning:
Vid BMW intergral ABS mås-
te, efter den kompletta mon-
teringen av bromsoken och
efter att tändningen slagits till
och självdiagnos genomförts,
handbromsen manövreras, så
att bromsen åter blir fullt
funktionsduglig.
Utan BMW integral ABS
EU
måste, efter den kompletta
monteringen, handbromsen
dras in kraftigt några gånger,
så att framhjulsbromsen åter
blir fullt funktionsduglig.
1
2
3
