19Visão geral
Visão geral, lado
esquerdo1Ajuste da altura do farol
(
b 41) por baixo do instru-
mento combinado
2Reservatório do líquido da
embraiagem (
b 100)
3Ajuste da tensão prévia da
mola traseira (b 46)
4Suporte para capacetes
(
b 44) por baixo do
assento
5Fecho do assento (
b 42)
por baixo da luz traseira
6Ajuste amortecedor tra-
seiro (
b 47)
7Tomada (b 78)
8Orifício de enchimento do
líquido de refrigeração
(
b 94)

Visão geral110

111Visão geral

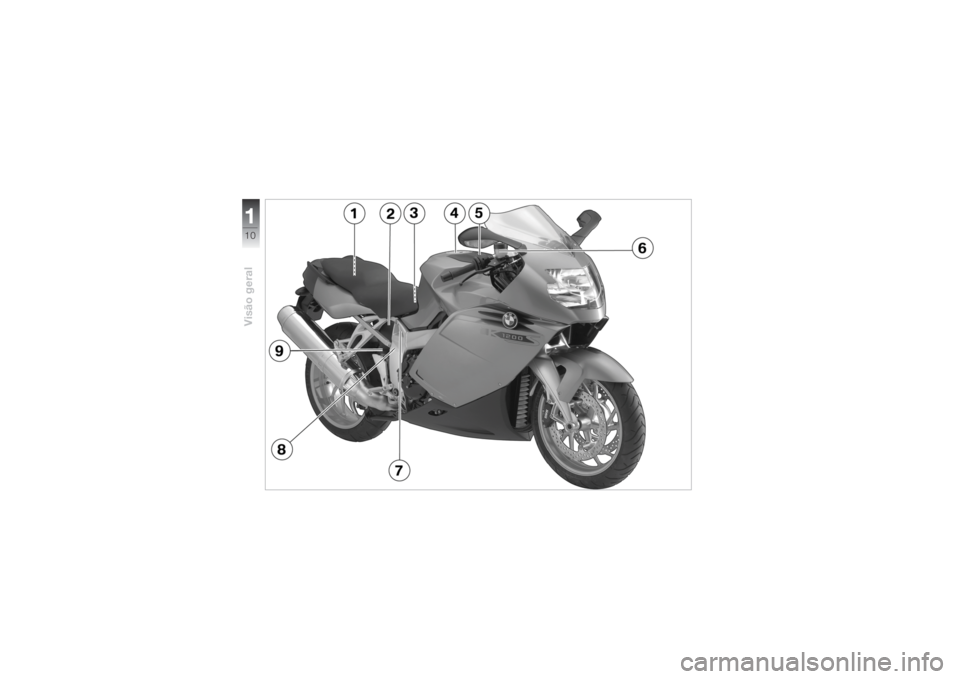

Visão geral, lado
direito1Ferramenta de bordo
(
b 91) por baixo do
assento
2Indicador do nível do óleo
do motor (
b 92)
3Orifício de enchimento
do óleo do motor (
b 93)
por baixo do assento
4Orifício de enchimento do
depósito de combustível
(
b 71)
5Compartimento da bateria
(b 123)
6Reservatório do óleo do
travão dianteiro (
b 98)
7Placa de características,
atrás, no tubo transversal
8Número do quadro
na parte lateral direita
dianteira
9Reservatório do óleo do
travão traseiro (
b 98)

Visão geral112

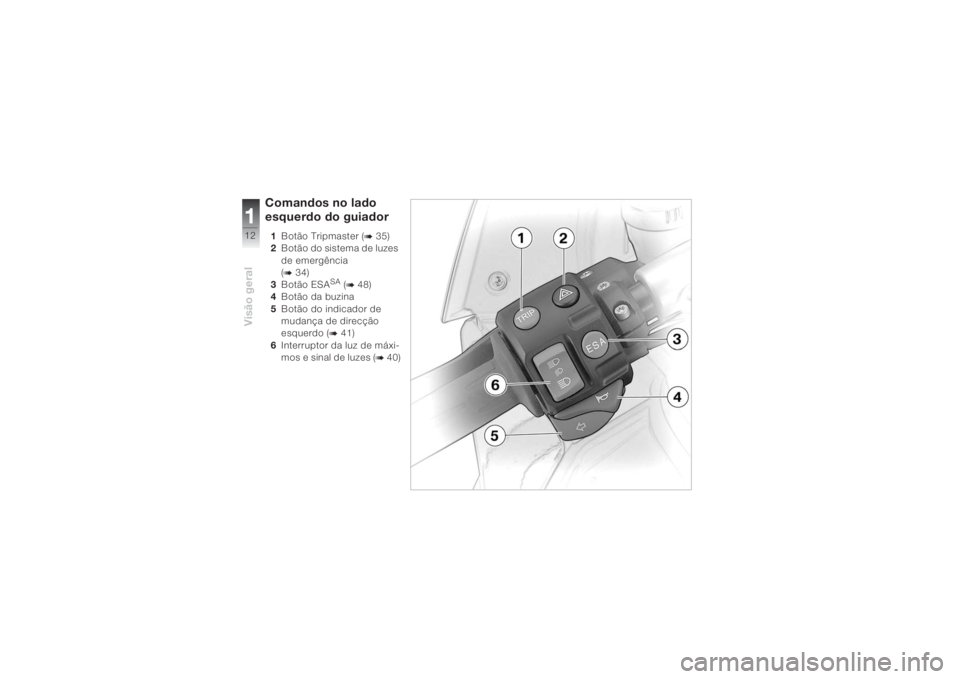

Comandos no lado
esquerdo do guiador1Botão Tripmaster (
b 35)
2Botão do sistema de luzes
de emergência
(
b 34)
3Botão ESA
SA (b 48)
4Botão da buzina
5Botão do indicador de
mudança de direcção
esquerdo (
b 41)
6Interruptor da luz de máxi-
mos e sinal de luzes (
b 40)

113Visão geral

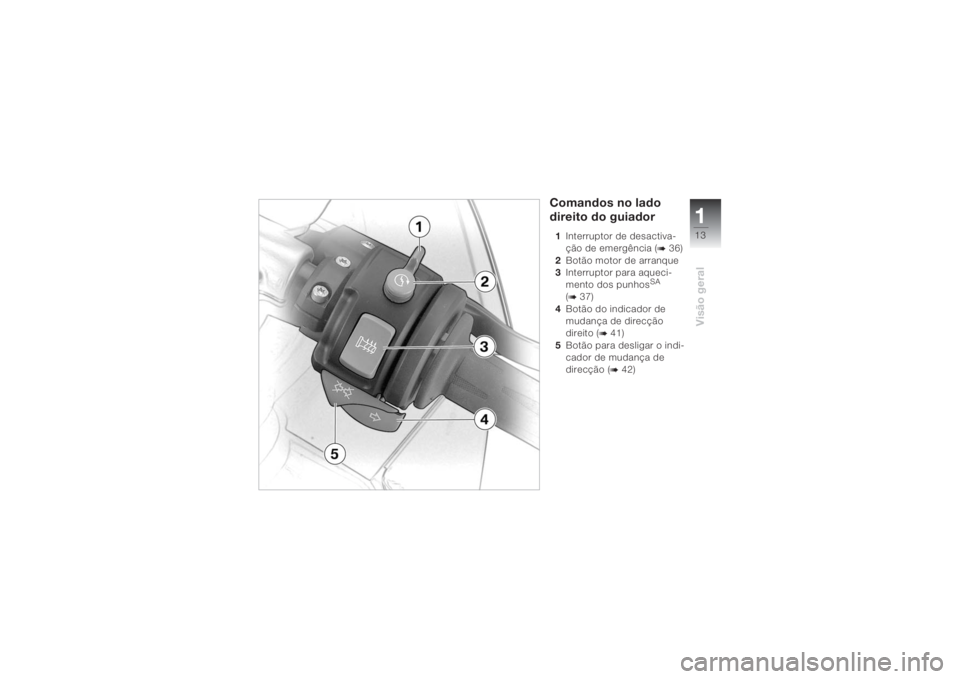

Comandos no lado
direito do guiador1Interruptor de desactiva-
ção de emergência (
b 36)
2Botão motor de arranque
3Interruptor para aqueci-
mento dos punhos
SA
(
b 37)
4Botão do indicador de
mudança de direcção
direito (
b 41)
5Botão para desligar o indi-
cador de mudança de
direcção (b 42)

Visão geral114

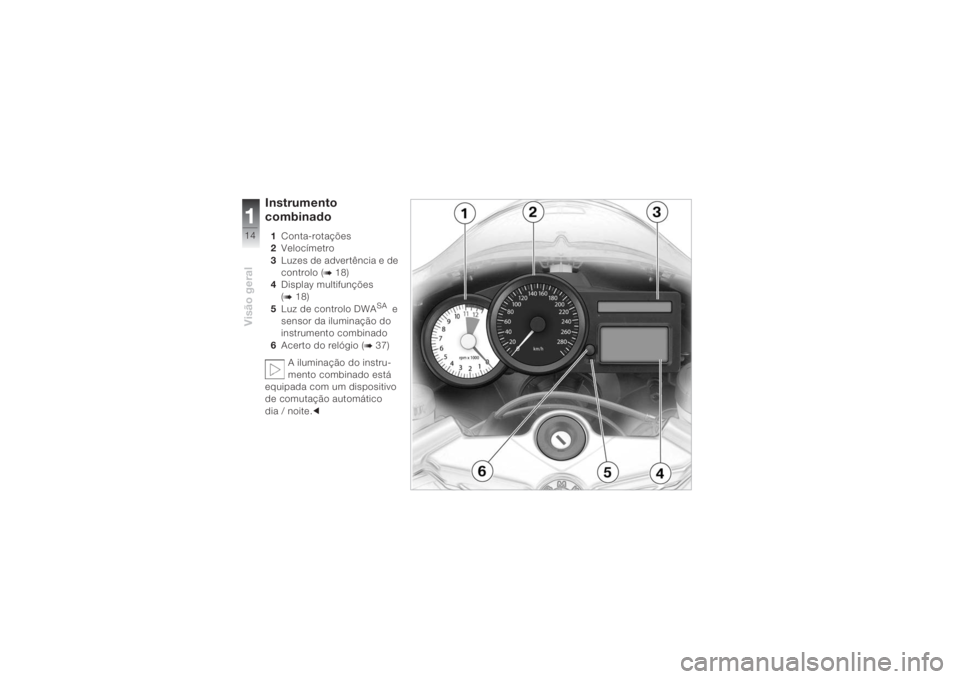

Instrumento
combinado1Conta-rotações
2Velocímetro
3Luzes de advertência e de
controlo (
b 18)
4Display multifunções
(
b 18)
5Luz de controlo DWA
SA
e
sensor da iluminação do
instrumento combinado
6Acerto do relógio (
b 37)
A iluminação do instru-
mento combinado está
equipada com um dispositivo
de comutação automático
dia / noite.c

115Visão geral

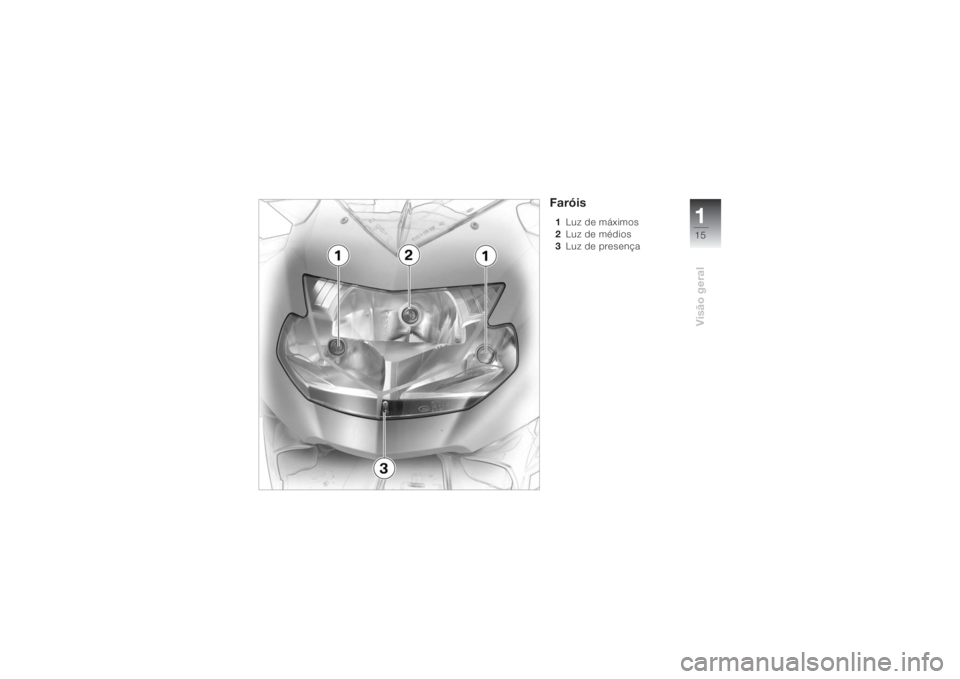

Faróis1Luz de máximos
2Luz de médios
3Luz de presença

Visão geral116

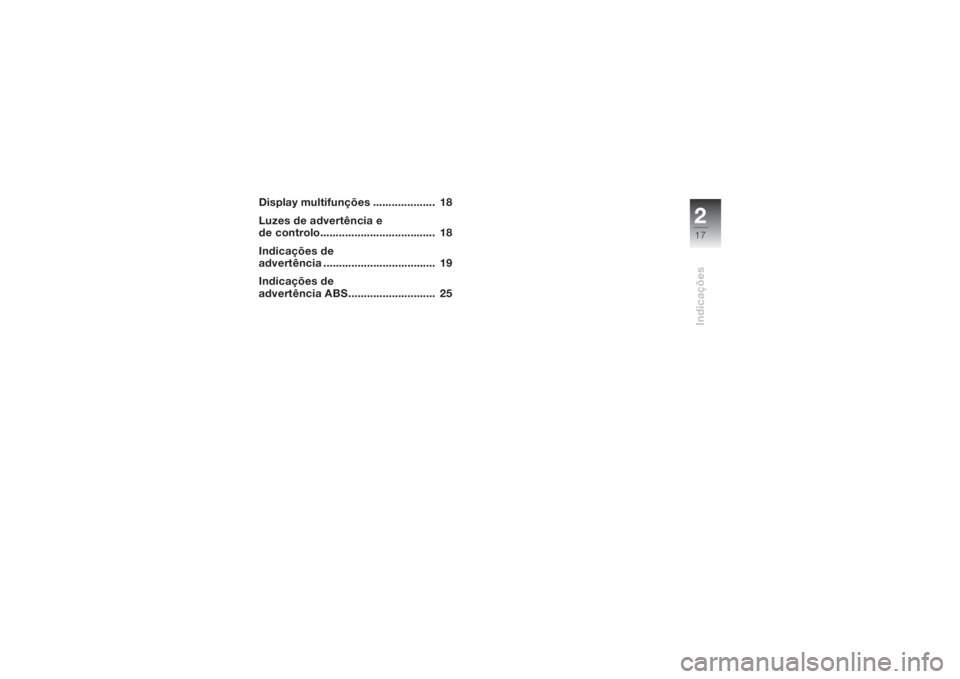

217Indicações
Display multifunções .................... 18
Luzes de advertência e
de controlo..................................... 18
Indicações de
advertência .................................... 19
Indicações de
advertência ABS............................ 25

Indicações218

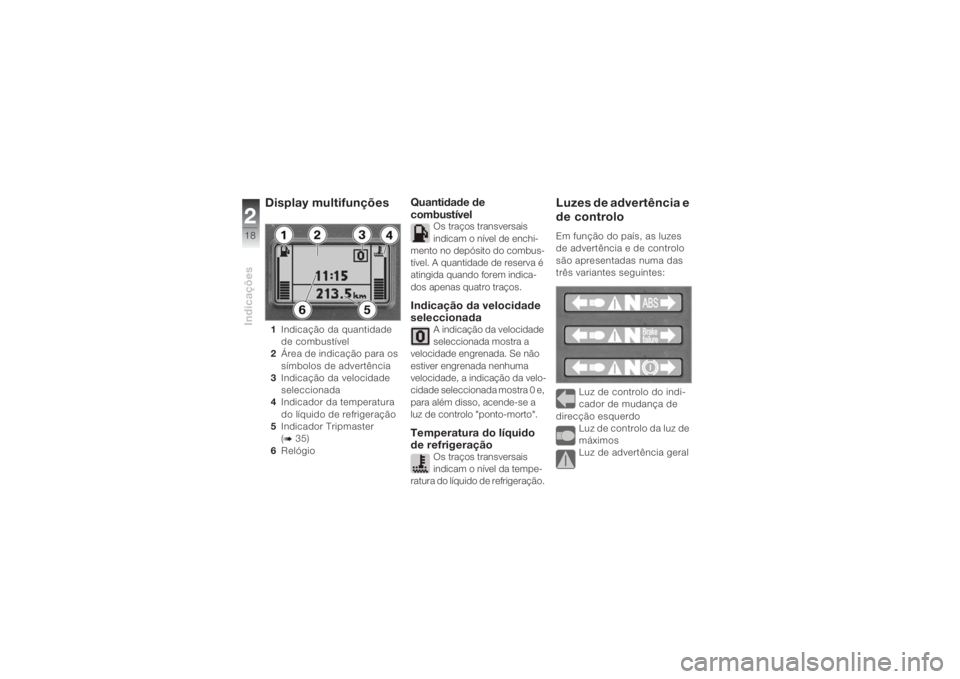

Display multifunções 1Indicação da quantidade
de combustível
2Área de indicação para os
símbolos de advertência
3Indicação da velocidade
seleccionada
4Indicador da temperatura
do líquido de refrigeração
5Indicador Tripmaster
(
b 35)
6Relógio
Quantidade de
combustível
Os traços transversais
indicam o nível de enchi-
mento no depósito do combus-
tível. A quantidade de reserva é
atingida quando forem indica-
dos apenas quatro traços.
Indicação da velocidade
seleccionada
A indicação da velocidade
seleccionada mostra a
velocidade engrenada. Se não
estiver engrenada nenhuma
velocidade, a indicação da velo-
cidade seleccionada mostra 0 e,
para além disso, acende-se a
luz de controlo "ponto-morto".
Temperatura do líquido
de refrigeração
Os traços transversais
indicam o nível da tempe-
ratura do líquido de refrigeração.
Luzes de advertência e
de controloEm função do país, as luzes
de advertência e de controlo
são apresentadas numa das
três variantes seguintes:
Luz de controlo do indi-
cador de mudança de
direcção esquerdo
Luz de controlo da luz de
máximos
Luz de advertência geral
