Ãœbersichten
Gesamtansicht links . .......... 11
Gesamtansicht rechts ......... 13
Unter der Sitzbank ............. 14
Lenkerarmatur links . . . ......... 15
Lenkerarmatur rechts . ......... 16
Instrumentenkombination . . .... 17
Scheinwerfer . . . ............... 18
29zÃœbersichten

210zÃœbersichten

Gesamtansicht links1Einstellung Leuchweite
( 49)
2 Kupplungsflüssigkeitsbe-
hälter ( 100)
3 Einstellung Federvor-
spannung hinten ( 54)
4 Sitzbankschloss unter-
halb Rücklicht ( 50)
5 Einstellung Dämpfer hin-
ten ( 55)
6 Steckdose ( 82)
211zÃœbersichten

212zÃœbersichten

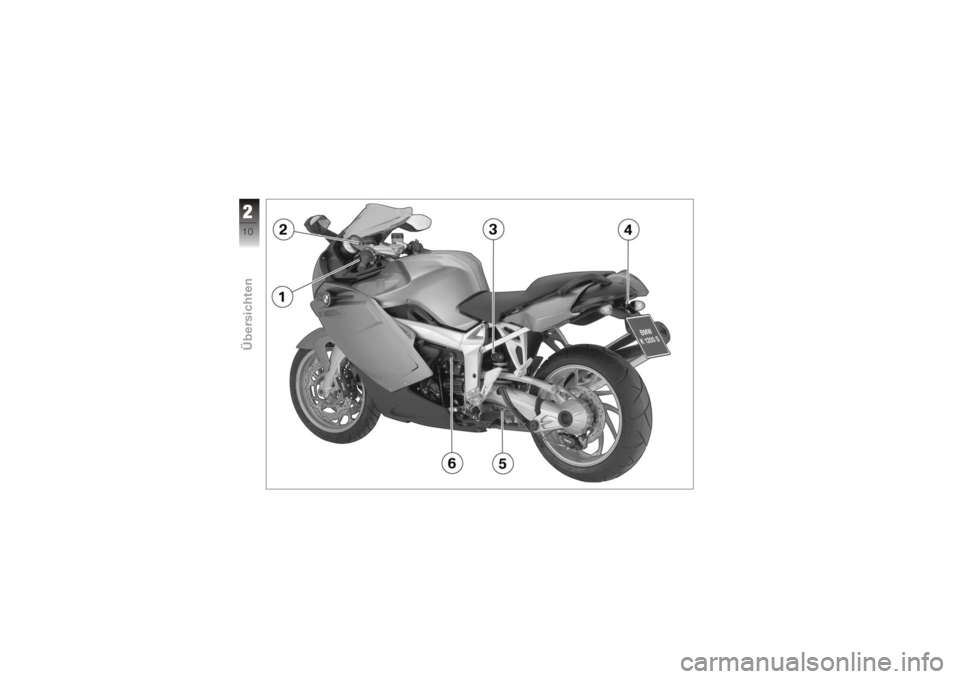

Gesamtansicht rechts1Anzeige Motorölstand
( 93)
2 Einfüllöffnung Kraftstoff-
behälter ( 76)
3 Batteriefach ( 121)
4 Bremsflüssigkeitsbehäl-
ter vorn ( 97)
5 Typenschild am Querrohr
hinten
6 Fahrgestellnummer, am
Seitenteil rechts vorn
7 Bremsflüssigkeitsbehäl-
ter hinten ( 98)
213zÃœbersichten

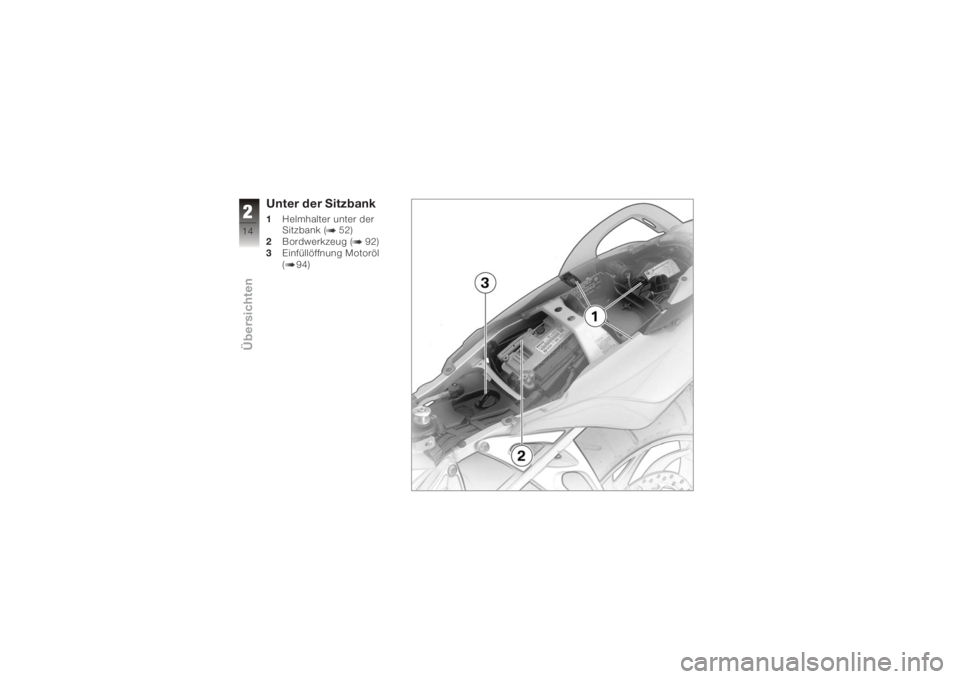

Unter der Sitzbank1 Helmhalter unter der
Sitzbank ( 52)
2 Bordwerkzeug ( 92)
3 Einfüllöffnung Motoröl
( 94)
214zÃœbersichten

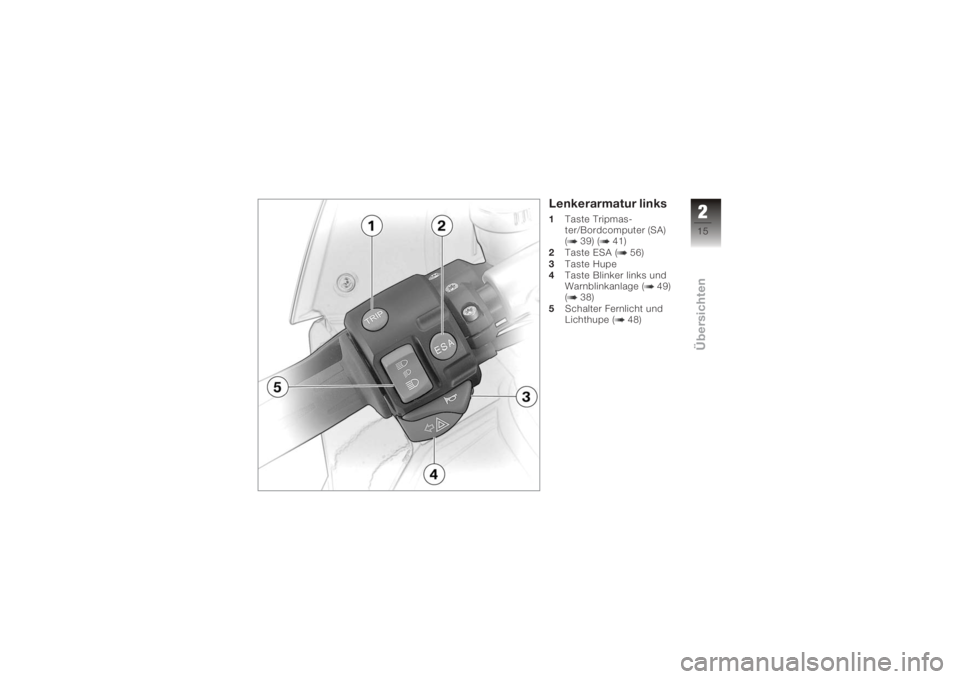

Lenkerarmatur links1Taste Tripmas-
ter/Bordcomputer (SA)
( 39) ( 41)
2 Taste ESA ( 56)
3 Taste Hupe
4 Taste Blinker links und
Warnblinkanlage ( 49)
( 38)
5 Schalter Fernlicht und
Lichthupe ( 48)
215zÃœbersichten

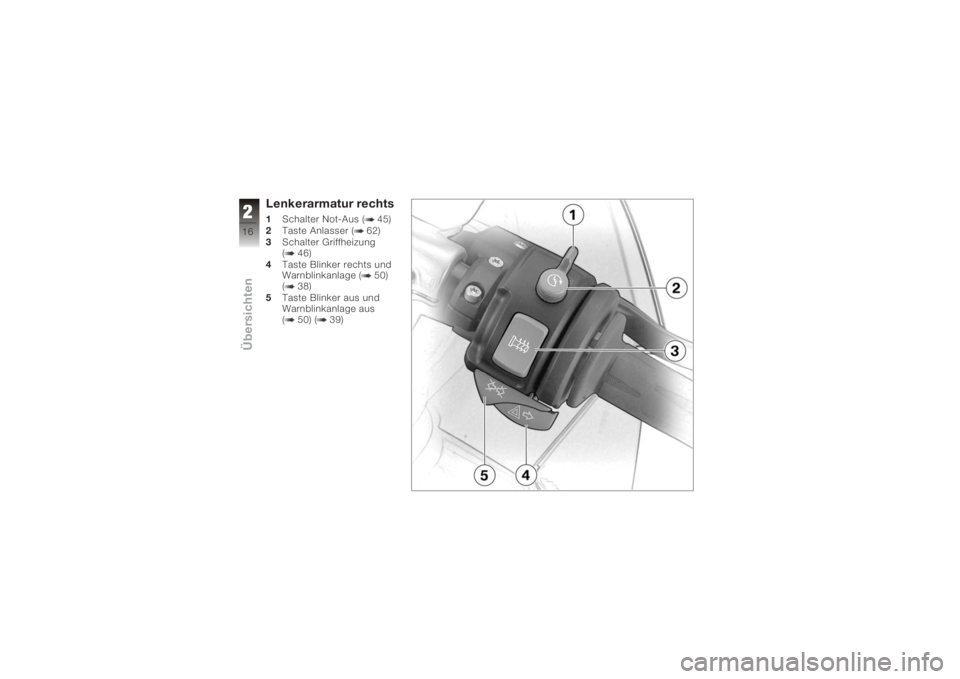

Lenkerarmatur rechts1Schalter Not-Aus ( 45)
2 Taste Anlasser ( 62)
3 Schalter Griffheizung
( 46)
4 Taste Blinker rechts und
Warnblinkanlage ( 50)
( 38)
5 Taste Blinker aus und
Warnblinkanlage aus
( 50) ( 39)
216zÃœbersichten

Instrumentenkombina-
tion1Geschwindigkeitsmesser
2 Drehzahlmesser
3 Warn- und Kontrollleuch-
ten ( 20)
4 Multifunktionsdisplay
( 20)
5 Kontrollleuchte DWA (SA)
und Sensor Instrumen-
tenbeleuchtung
6 Einstellung Uhr ( 44)
Die Beleuchtung der In-
strumentenkombination
ist mit einer automatischen
Tag- und Nachtumschaltung
ausgestattet.
217zÃœbersichten

Scheinwerfer1Fernlichtlampen
2 Fahrlichtlampe
3 Standlichtlampe
218zÃœbersichten
