Overzicht en bediening

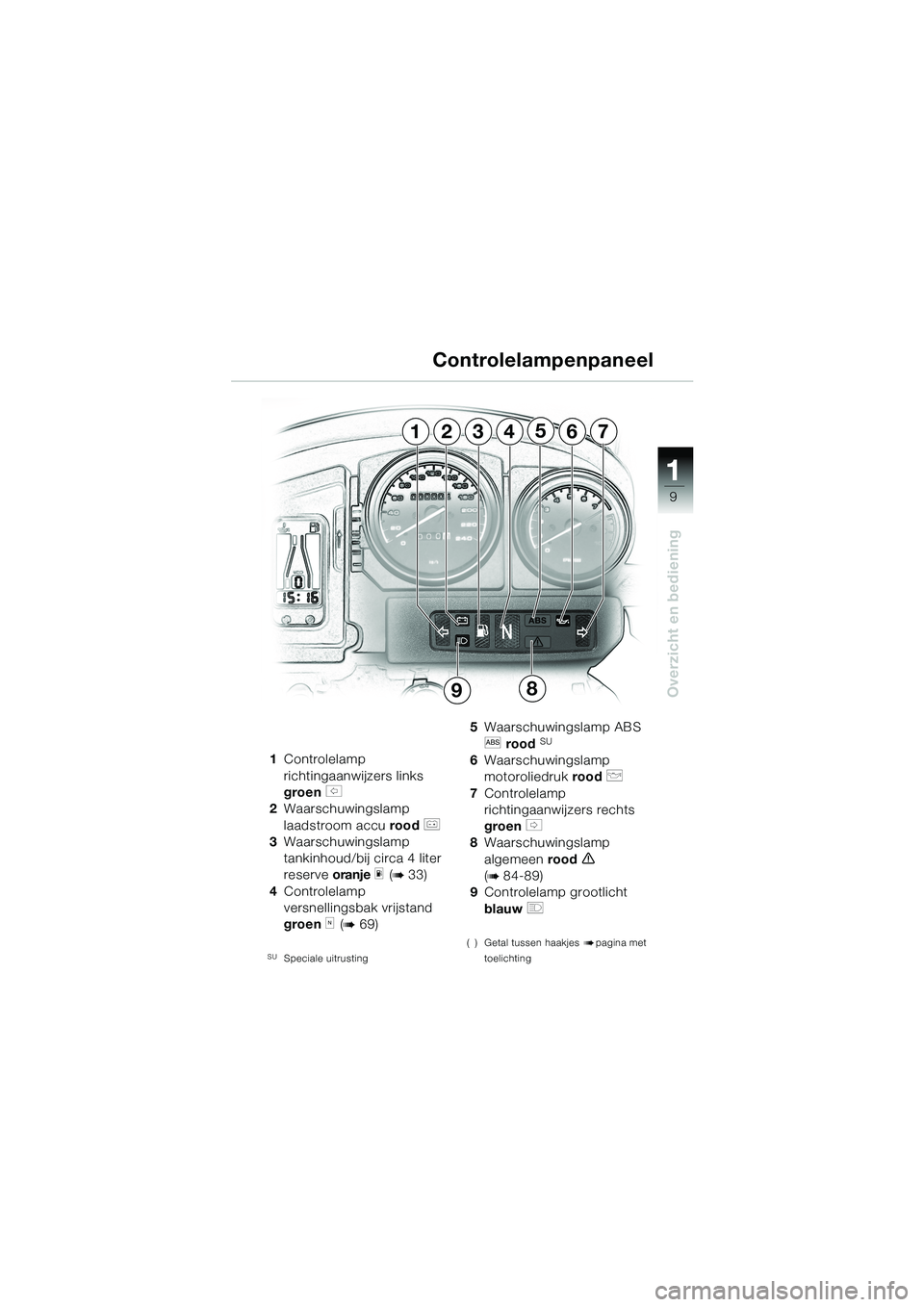

Controlelampenpaneel
124637
9
5
8
1Controlelamp
richtingaanwijzers links
groen
s
2Waarschuwingslamp
laadstroom accu rood
r
3Waarschuwingslamp
tankinhoud/bij circa 4 liter
reserve oranje
m (b33)
4Controlelamp
versnellingsbak vrijstand
groen
k (b69)
SUSpeciale uitrusting
5Waarschuwingslamp ABS
l rood SU
6Waarschuwingslamp
motoroliedruk rood
p
7Controlelamp
richtingaanwijzers rechts
groen
t
8Waarschuwingslamp
algemeen rood
e
(
b 84-89)
9Controlelamp grootlicht
blauw
q
( ) Getal tussen haakjes bpagina met
toelichting
10GEN6.book Seite 9 Montag, 23. Januar 2006 1:41 13

1 1
10
Overzicht en bediening

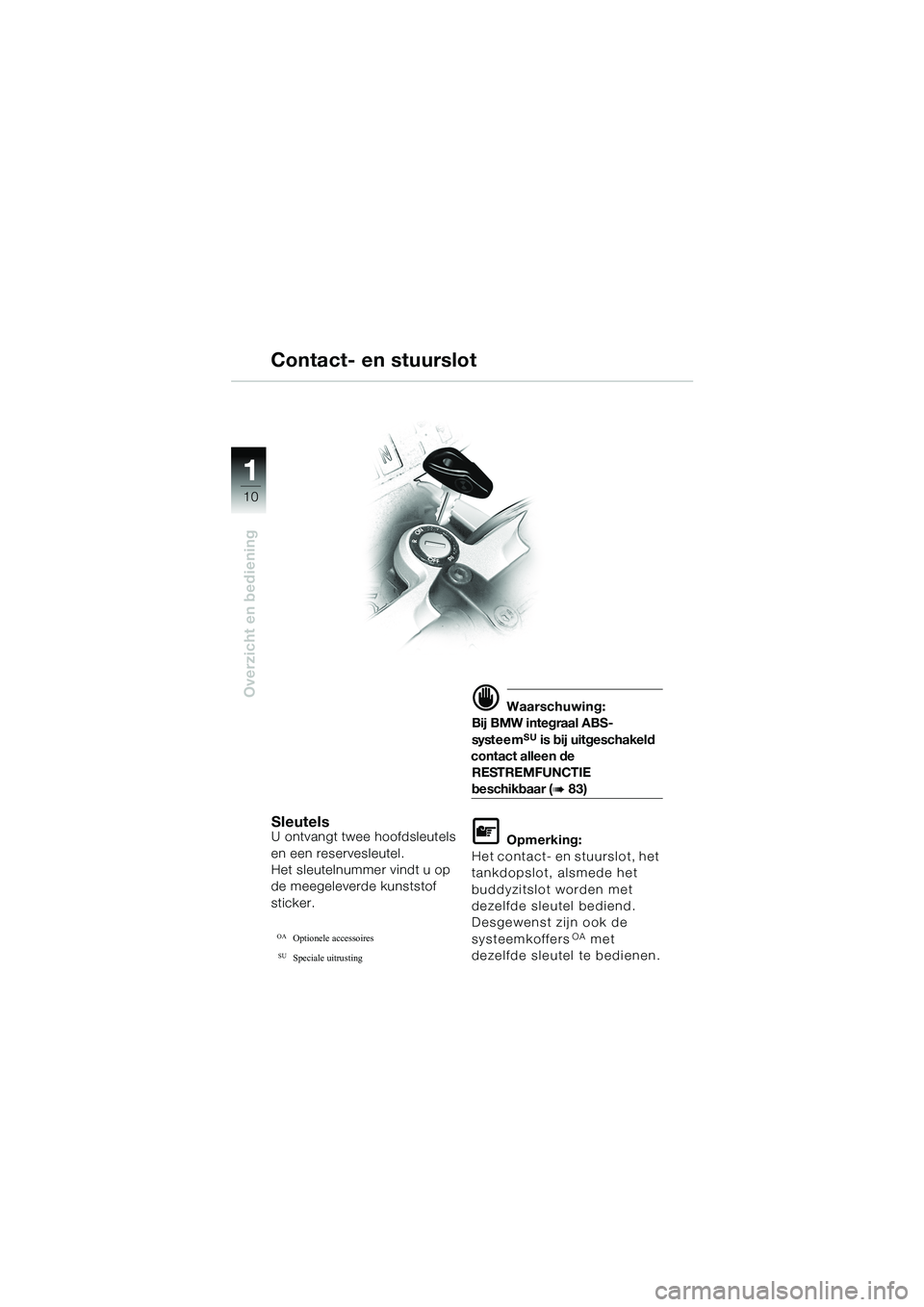

Contact- en stuurslot
SleutelsU ontvangt twee hoofdsleutels
en een reservesleutel.
Het sleutelnummer vindt u op
de meegeleverde kunststof
sticker.
OAOptionele accessoires
SUSpeciale uitrusting
d Waarschuwing:
Bij BMW integraal ABS-
systeem
SU is bij uitgeschakeld
contact alleen de
RESTREMFUNCTIE
beschikbaar (b83)
L Opmerking:
Het contact- en stuurslot, het
tankdopslot, alsmede het
buddyzitslot worden met
dezelfde sleutel bediend.
Desgewenst zijn ook de
systeemkoffers
OA met
dezelfde sleutel te bedienen.
10GEN6.book Seite 10 Montag, 23. Januar 2006 1:41 13

11 1
11
Overzicht en bediening

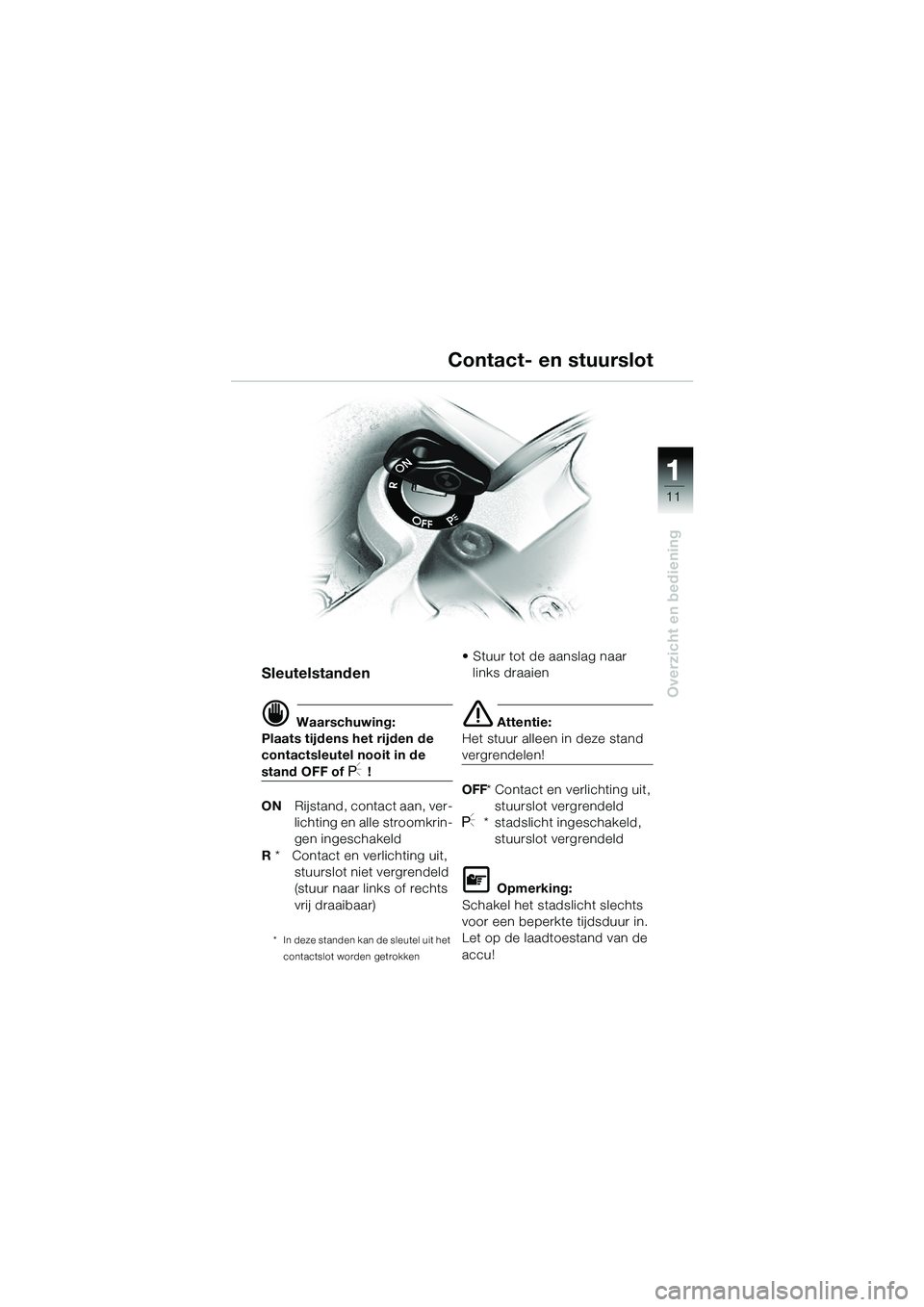

Contact- en stuurslot
Sleutelstanden
d Waarschuwing:
Plaats tijdens het rijden de
contactsleutel nooit in de
stand OFF of I !
ONRijstand, contact aan, ver-
lichting en alle stroomkrin-
gen ingeschakeld
R * Contact en verlichting uit,
stuurslot niet vergrendeld
(stuur naar links of rechts
vrij draaibaar)
* In deze standen kan de sleutel uit het
contactslot worden getrokken
• Stuur tot de aanslag naar
links draaien
e Attentie:
Het stuur alleen in deze stand
vergrendelen!
OFF* Contact en verlichting uit,
stuurslot vergrendeld
I* stadslicht ingeschakeld,
stuurslot vergrendeld
L Opmerking:
Schakel het stadslicht slechts
voor een beperkte tijdsduur in.
Let op de laadtoestand van de
accu!
10GEN6.book Seite 11 Montag, 23. Januar 2006 1:41 13

1 1
12

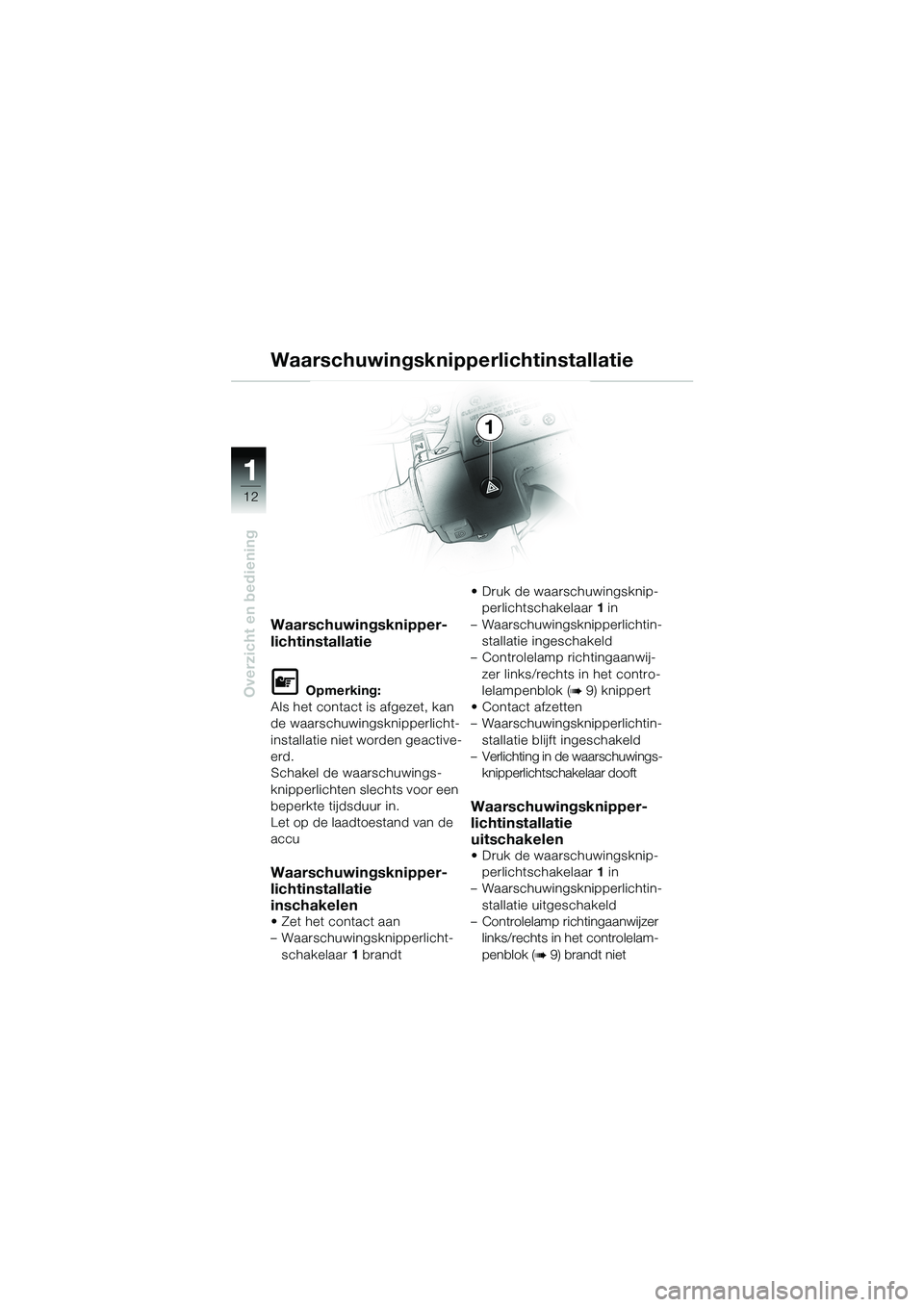

Overzicht en bediening
Waarschuwingsknipper-
lichtinstallatie
L Opmerking:
Als het contact is afgezet, kan
de waarschuwingsknipperlicht-
installatie niet worden geactive-
erd.
Schakel de waarschuwings-
knipperlichten slechts voor een
beperkte tijdsduur in.
Let op de laadtoestand van de
accu
Waarschuwingsknipper-
lichtinstallatie
inschakelen
• Zet het contact aan
– Waarschuwingsknipperlicht-
schakelaar 1 brandt• Druk de waarschuwingsknip-
perlichtschakelaar 1 in
– Waarschuwingsknipperlichtin-
stallatie ingeschakeld
– Controlelamp richtingaanwij-
zer links/rechts in het contro-
lelampenblok (
b9) knippert
•Contact afzetten
– Waarschuwingsknipperlichtin-
stallatie blijft ingeschakeld
– Verlichting in de waarschuwings-
knipperlichtschakelaar dooft
Waarschuwingsknipper-
lichtinstallatie
uitschakelen
• Druk de waarschuwingsknip-
perlichtschakelaar 1 in
– Waarschuwingsknipperlichtin-
stallatie uitgeschakeld
– Controlelamp richtingaanwijzer
links/rechts in het controlelam-
penblok (
b9) brandt niet
Waarschuwingsknipperlichtinstallatie
1
10GEN6.book Seite 12 Montag, 23. Januar 2006 1:41 13

11 1
13
Overzicht en bediening

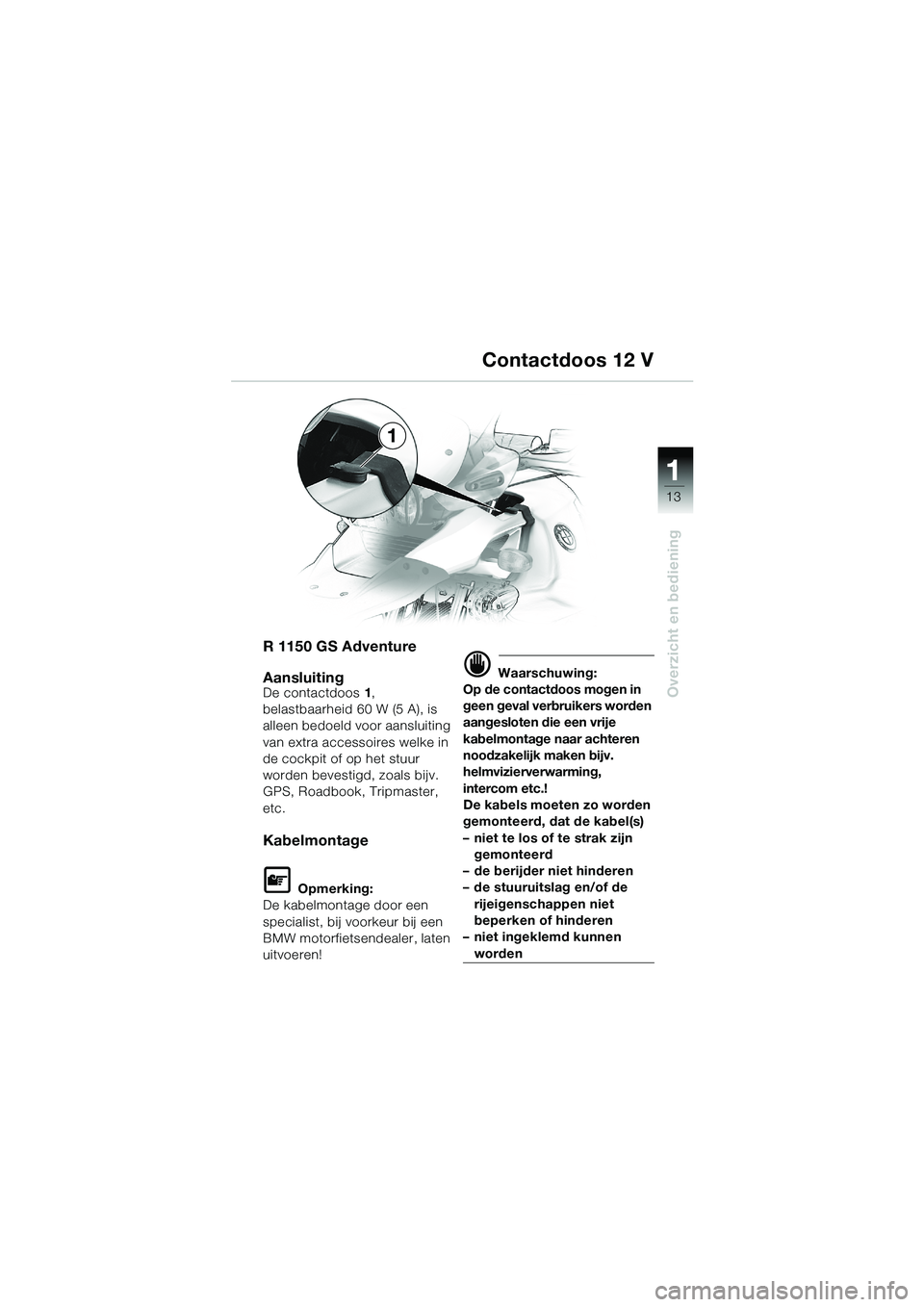

1Contactdoos 12 V
R 1150 GS Adventure
Aansluiting
De contactdoos 1,
belastbaarheid 60 W (5 A), is
alleen bedoeld voor aansluiting
van extra accessoires welke in
de cockpit of op het stuur
worden bevestigd, zoals bijv.
GPS, Roadbook, Tripmaster,
etc.
Kabelmontage
L Opmerking:
De kabelmontage door een
specialist, bij voorkeur bij een
BMW motorfietsendealer, laten
uitvoeren!
d Waarschuwing:
Op de contactdoos mogen in
geen geval verbruikers worden
aangesloten die een vrije
kabelmontage naar achteren
noodzakelijk maken bijv.
helmvizierverwarming,
intercom etc.!
De kabels moeten zo worden
gemonteerd, dat de kabel(s)
– niet te los of te strak zijn
gemonteerd
– de berijder niet hinderen
– de stuuruitslag en/of de
rijeigenschappen niet
beperken of hinderen
– niet ingeklemd kunnen
worden
10GEN6.book Seite 13 Montag, 23. Januar 2006 1:41 13

1 1
14

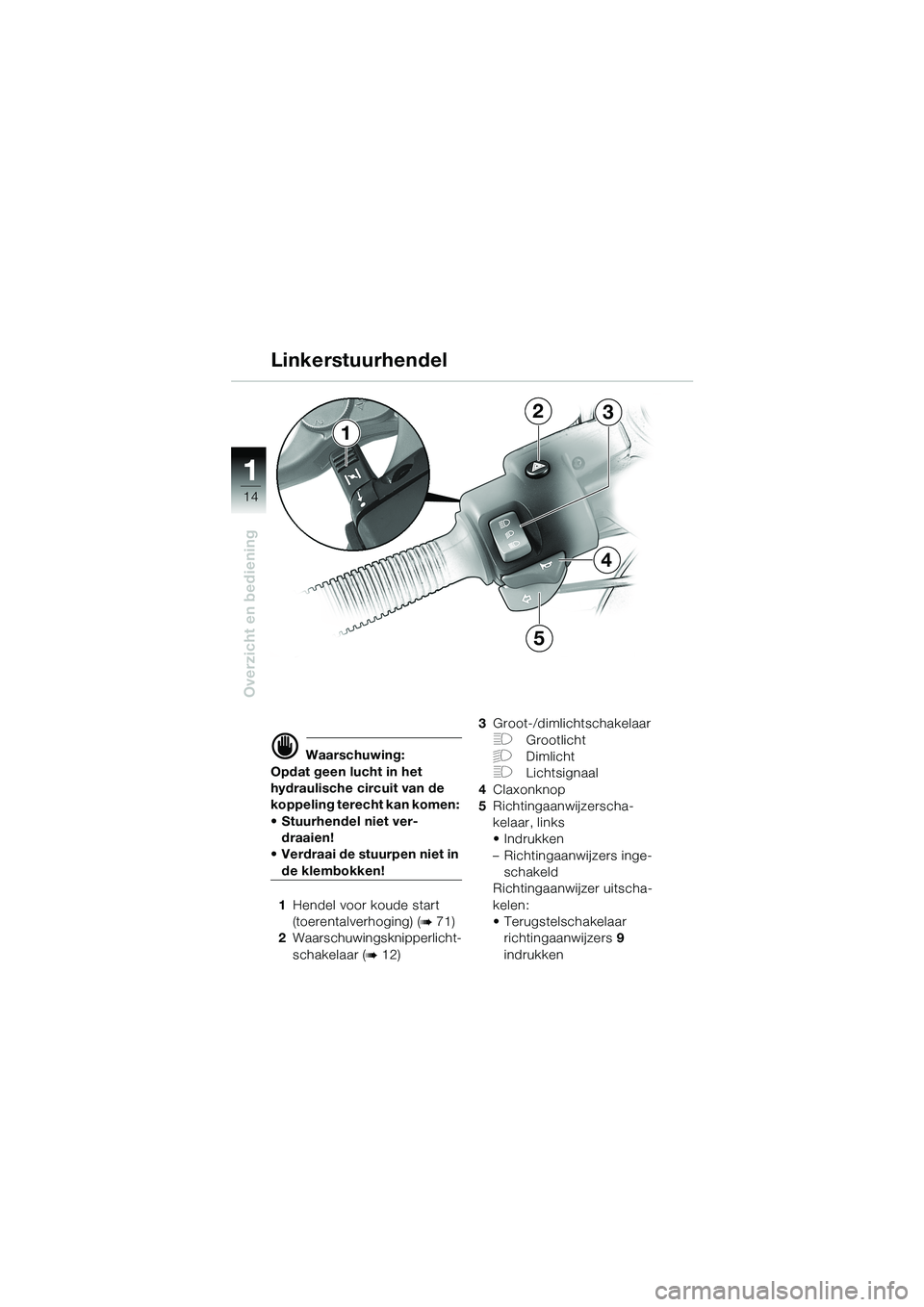

Overzicht en bediening
1
23
4
5
d Waarschuwing:
Opdat geen lucht in het
hydraulische circuit van de
koppeling terecht kan komen:
• Stuurhendel niet ver-
draaien!
• Verdraai de stuurpen niet in
de klembokken!
1Hendel voor koude start
(toerentalverhoging) (
b71)
2Waarschuwingsknipperlicht-
schakelaar (
b12)3Groot-/dimlichtschakelaar
FGrootlicht
GDimlicht
FLichtsignaal
4Claxonknop
5Richtingaanwijzerscha-
kelaar, links
•Indrukken
– Richtingaanwijzers inge-
schakeld
Richtingaanwijzer uitscha-
kelen:
• Terugstelschakelaar
richtingaanwijzers9
indrukken
Linkerstuurhendel
10GEN6.book Seite 14 Montag, 23. Januar 2006 1:41 13

11 1
15

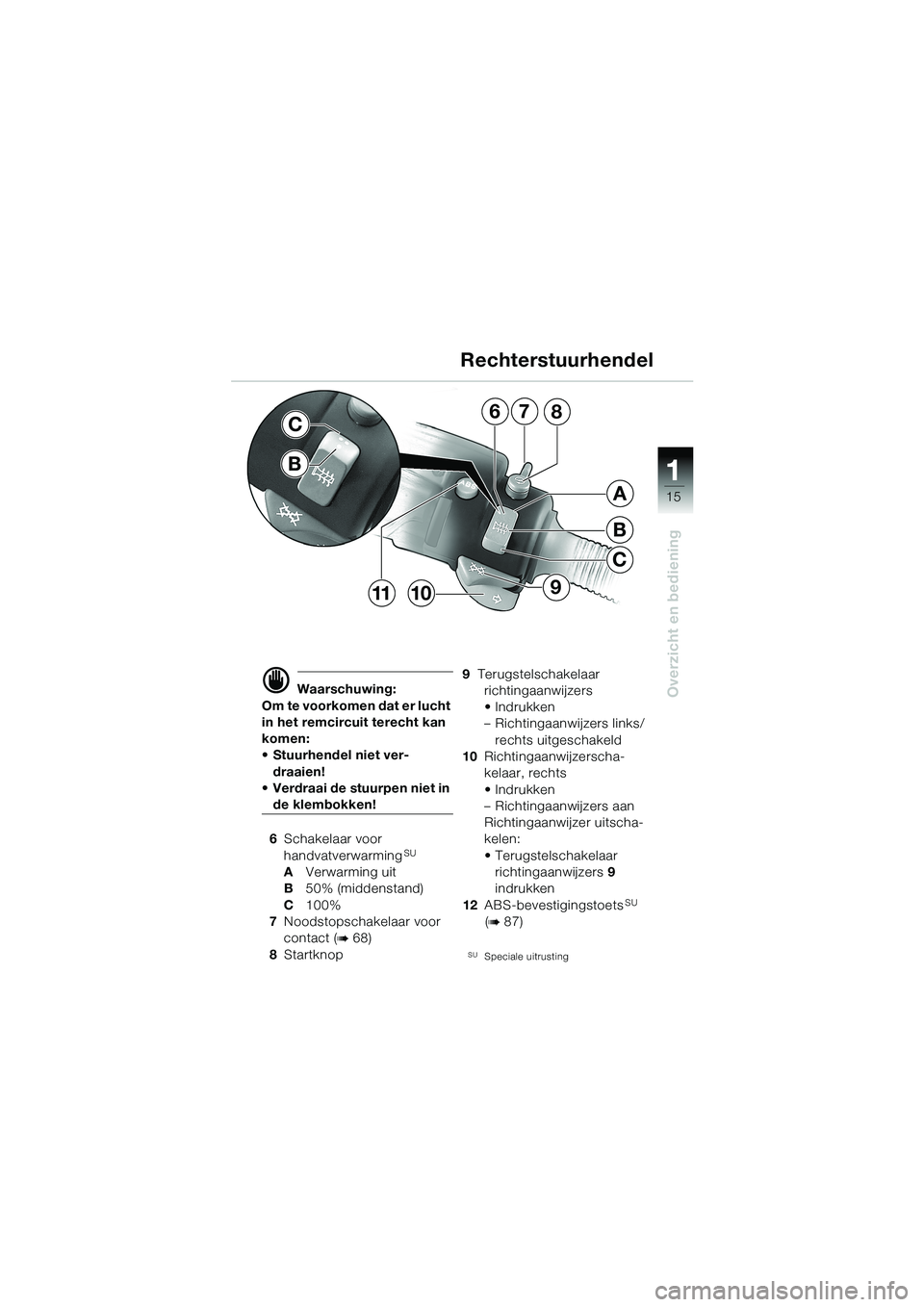

Overzicht en bedieningd Waarschuwing:
Om te voorkomen dat er lucht
in het remcircuit terecht kan
komen:
• Stuurhendel niet ver-
draaien!
• Verdraai de stuurpen niet in
de klembokken!
6Schakelaar voor
handvatverwarming
SU
AVerwarming uit
B50% (middenstand)
C100%
7Noodstopschakelaar voor
contact (
b68)
8Startknop9 Terugstelschakelaar
richtingaanwijzers
•Indrukken
– Richtingaanwijzers links/
rechts uitgeschakeld
10Richtingaanwijzerscha-
kelaar, rechts
•Indrukken
– Richtingaanwijzers aan
Richtingaanwijzer uitscha-
kelen:
• Terugstelschakelaar
richtingaanwijzers9
indrukken
12ABS-bevestigingstoets
SU
(
b87)
SUSpeciale uitrusting
Rechterstuurhendel
7
B
C
A
68
910
C
11
B
10GEN6.book Seite 15 Montag, 23. Januar 2006 1:41 13

1 1
16
Overzicht en bediening

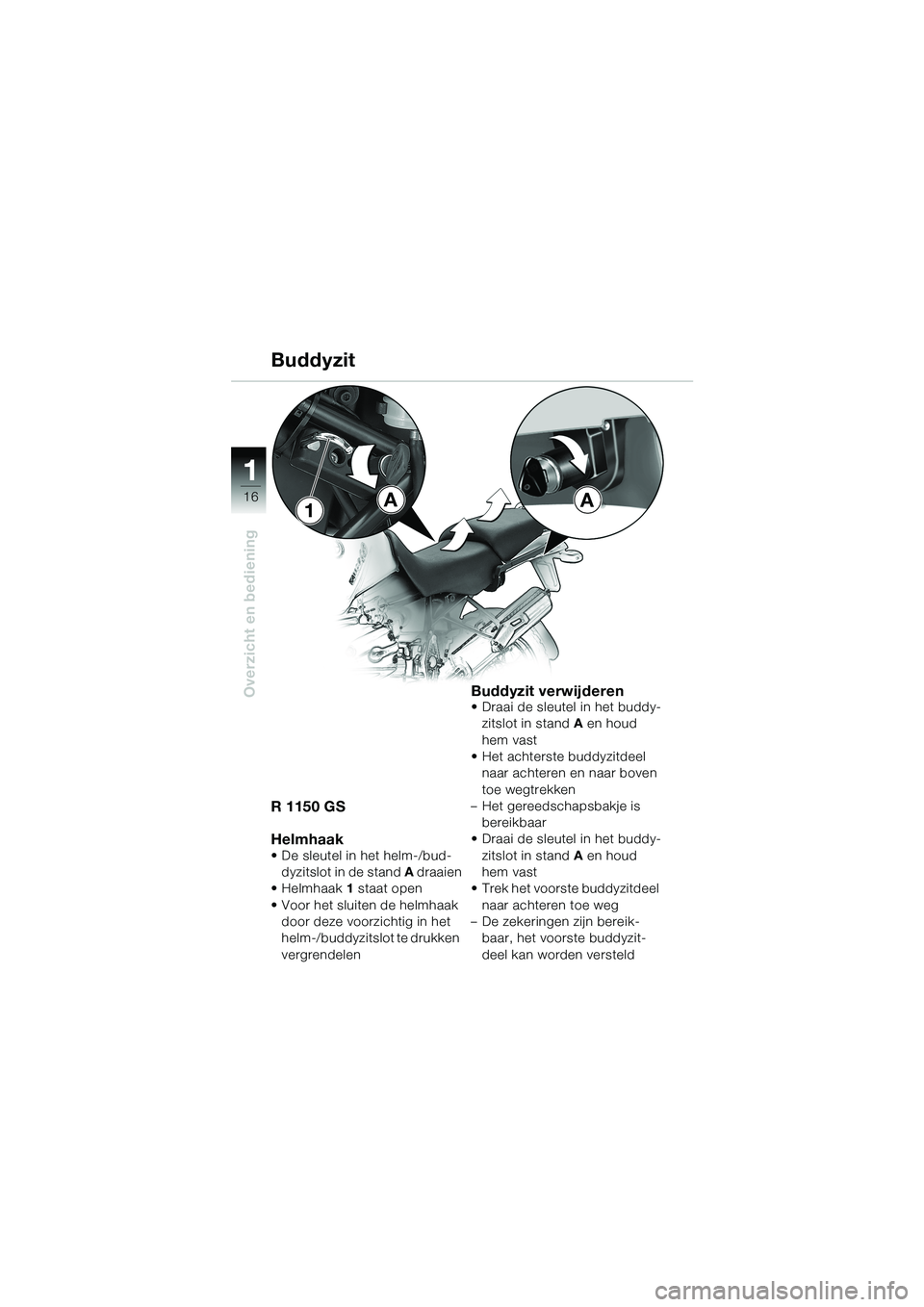

Buddyzit
R 1150 GS
Helmhaak
• De sleutel in het helm-/bud-
dyzitslot in de stand A draaien
•Helmhaak1 staat open
• Voor het sluiten de helmhaak
door deze voorzichtig in het
helm-/buddyzitslot te drukken
vergrendelen
Buddyzit verwijderen• Draai de sleutel in het buddy-
zitslot in standA en houd
hem vast
• Het achterste buddyzitdeel
naar achteren en naar boven
toe wegtrekken
– Het gereedschapsbakje is
bereikbaar
• Draai de sleutel in het buddy-
zitslot in standA en houd
hem vast
• Trek het voorste buddyzitdeel
naar achteren toe weg
– De zekeringen zijn bereik-
baar, het voorste buddyzit-
deel kan worden versteld
AA1
10GEN6.book Seite 16 Montag, 23. Januar 2006 1:41 13

11 1
17
Overzicht en bediening

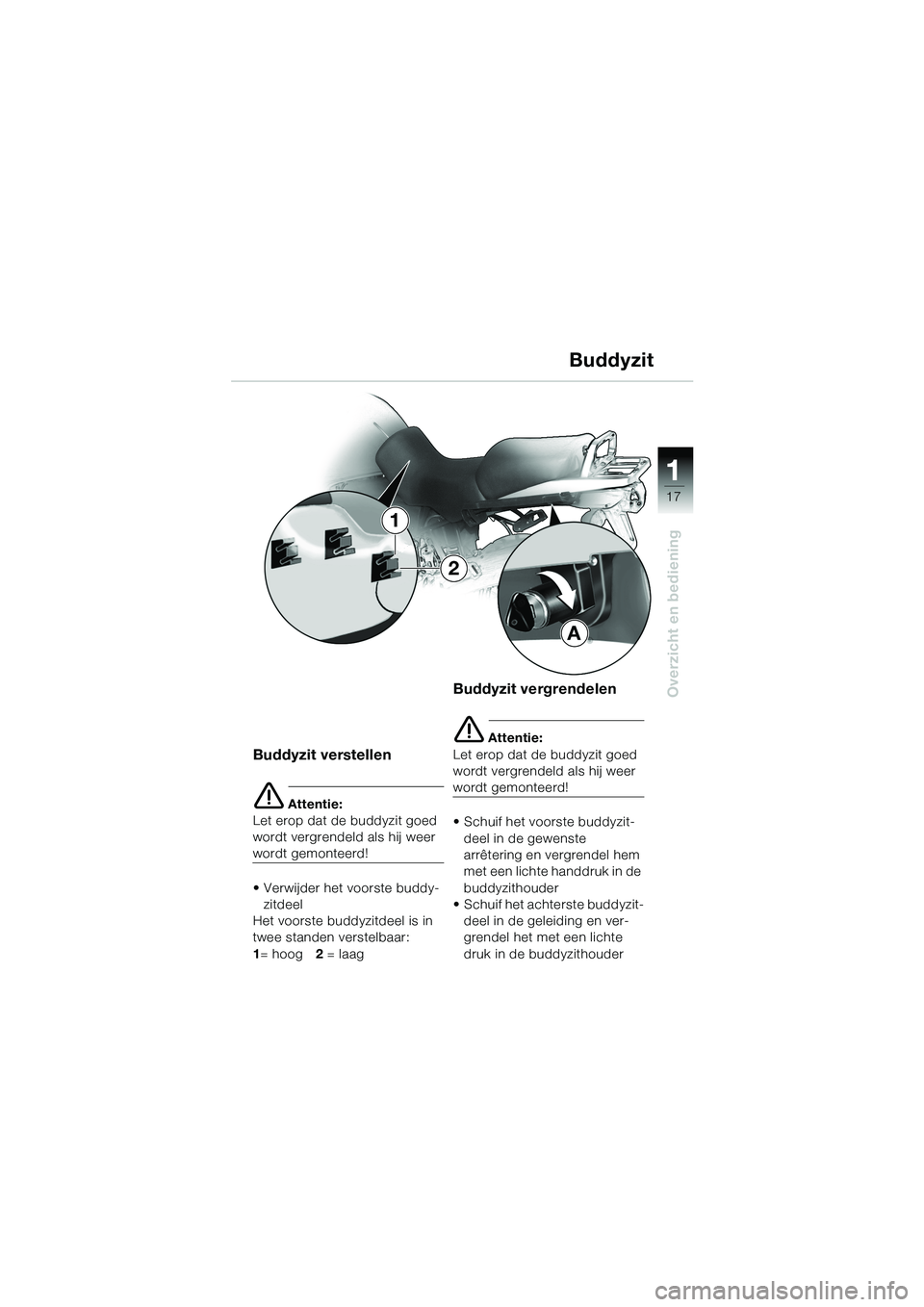

Buddyzit verstellen
e Attentie:
Let erop dat de buddyzit goed
wordt vergrendeld als hij weer
wordt gemonteerd!
• Verwijder het voorste buddy-
zitdeel
Het voorste buddyzitdeel is in
twee standen verstelbaar:
1= hoog2 = laag
Buddyzit vergrendelen
e Attentie:
Let erop dat de buddyzit goed
wordt vergrendeld als hij weer
wordt gemonteerd!
• Schuif het voorste buddyzit-
deel in de gewenste
arrêtering en vergrendel hem
met een lichte handdruk in de
buddyzithouder
• Schuif het achterste buddyzit-
deel in de geleiding en ver-
grendel het met een lichte
druk in de buddyzithouder
Buddyzit
A
1
2
10GEN6.book Seite 17 Montag, 23. Januar 2006 1:41 13

1 1
18
Overzicht en bediening

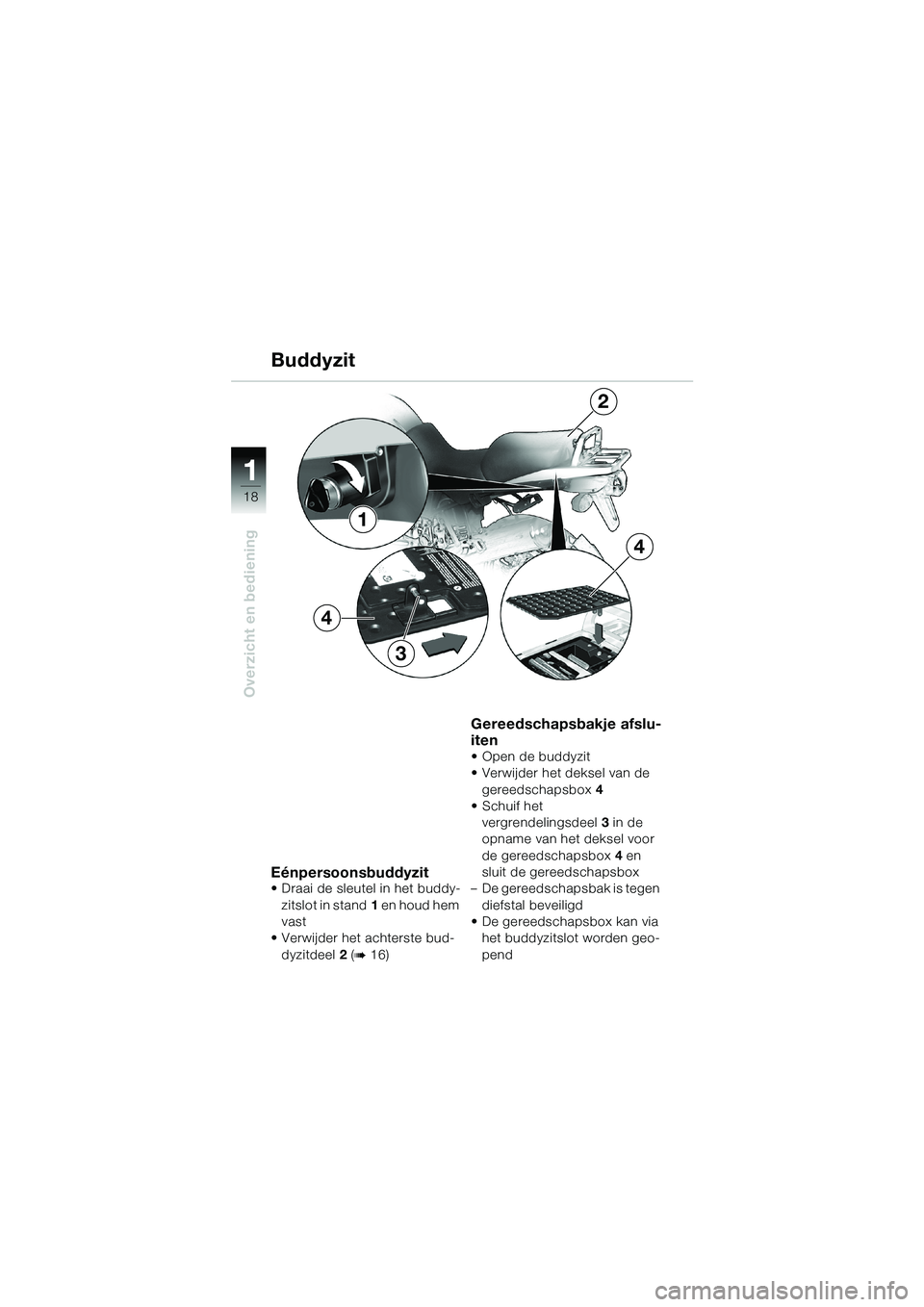

Eénpersoonsbuddyzit• Draai de sleutel in het buddy-
zitslot in stand1 en houd hem
vast
• Verwijder het achterste bud-
dyzitdeel 2 (
b16)
Gereedschapsbakje afslu-
iten
• Open de buddyzit
• Verwijder het deksel van de
gereedschapsbox4
• Schuif het
vergrendelingsdeel3 in de
opname van het deksel voor
de gereedschapsbox4 en
sluit de gereedschapsbox
– De gereedschapsbak is tegen
diefstal beveiligd
• De gereedschapsbox kan via
het buddyzitslot worden geo-
pend
1 Buddyzit
4
4
2
3
